Celestron POWERSEEKER 80AZS, 21087 Handleiding

SNELLE INSTALLATIE

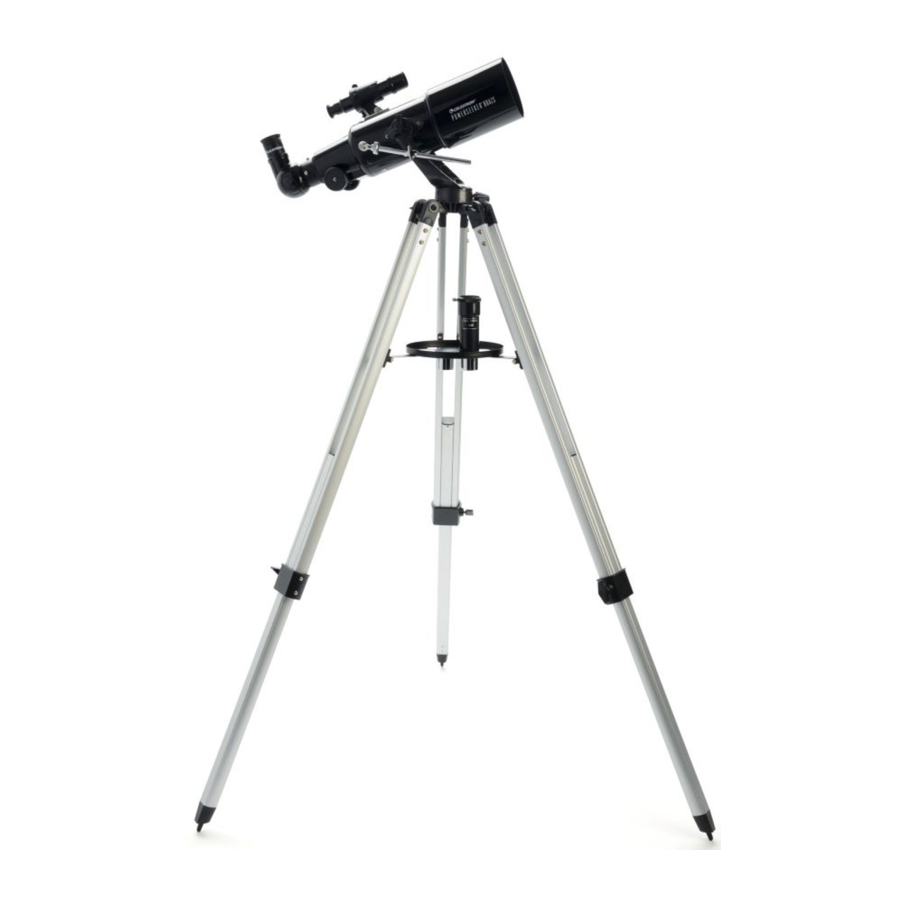

1. Pak uw telescoop uit en controleer of alle onderdelen aanwezig zijn. Uw PowerSeeker 80AZS omvat: een optische buis met twee montagebouten met schroefdraad, een statief met middensteun, twee oculairs, een 3x Barlow-lens, een zoeker, een erect image diagonaal en een accessoirebak voor oculairs.

2. Om het statief op te zetten, spreidt u de poten naar buiten totdat ze volledig zijn uitgeschoven en drukt u de middelste beenbeugel naar beneden.

3. Schuif het middelste gedeelte van elk van de drie statiefpoten ongeveer 15 tot 30 cm naar beneden. Gebruik de spanschroef op elke poot om de uitgeschoven poot op zijn plaats te bevestigen.

4. Controleer of alle drie de poten even hoog zijn als ze zijn uitgeschoven, om een ​​vlak platform voor de telescoop te bieden.

5. Plaats de accessoirebak voor oculairs bovenop de middensteun van het statief. Draai de bak in het schroefdraadgat in het midden van de beenbeugel totdat deze volledig vastzit.

6. Draai indien nodig de accessoirebak tegen de klok in totdat de accessoiregaten niet worden bedekt door de armen van de beenbeugel, zoals hier wordt weergegeven.

7. Zoek de optische buis en steek de bevestigde slow motion-bedieningsstang in het gat op de montering.

8. Lijn de buis uit met de gaten op de montering en bevestig de buis aan de montering met behulp van de twee montagebouten met schroefdraad. Draai vast om op zijn plaats te bevestigen.

9. Verwijder de gekartelde moeren op de schroefdraadstiften aan het focuseeruiteinde van de telescoopbuis.

10. Zoek de zoeker en verwijder de plastic doppen aan de voor- en achterkant van de lens. Richt de zoeker zo dat de langere lens naar de voorkant van de buis is gericht, zoals hier wordt weergegeven. Plaats de zoeker over de stiften op de buis en plaats de gekartelde moeren terug om vast te zetten.

11. Draai de schroeven op de focuseer los zodat ze de binnendiameter van de focuseer niet belemmeren. Verwijder de plastic dop die het uiteinde van de focuseer bedekt.

12. Zoek de diagonaal en verwijder de plastic afdekkingen. Steek de buis van de diagonaal in de focuseer en zet deze vast door de stelschroeven vast te draaien.

13. Steek de buis van het 20 mm-oculair in de diagonaal en draai de stelschroef vast, en pas op dat u deze niet te vast aandraait.

14. Verwijder de lensdop van de voorkant van de telescoop. Om te observeren, kijkt u zoals hierboven weergegeven door het oculair. Stel het beeld scherp door aan de knoppen onder de focuseer te draaien.

15. Voor extra vergroting kunt u de meegeleverde 3x Barlow-lens gebruiken. Plaats de Barlow-lens in de diagonaal in plaats van het oculair. Verwijder de dop van de Barlow.

16. Steek vervolgens de buis van het 20 mm-oculair in de Barlow en draai de stelschroeven vast om deze op zijn plaats te bevestigen.


DE ZOEKER UITLIJNEN

De zoeker is een van de belangrijkste onderdelen van uw telescoop. Het helpt u objecten te lokaliseren en ze in het oculair te centreren. De eerste keer dat u uw telescoop monteert, moet u de zoeker uitlijnen met de hoofdoptiek van de telescoop. Dit kan het beste overdag*.

* ZONNEWAARSCHUWING! Probeer nooit de zon te bekijken door een telescoop zonder een geschikt zonnefilter!

1. KIES EEN DOEL
   Neem de telescoop overdag mee naar buiten en zoek een gemakkelijk herkenbaar object, zoals een straatlantaarn, een kentekenplaat of een bord. Het object moet zo ver mogelijk weg zijn, maar minstens 400 meter.

2. CENTREER HET DOEL IN HET OCULAIR
   Kijk door de telescoop met behulp van uw oculair met lagere vergroting. Beweeg de telescoop totdat het object dat u hebt gekozen in het midden van het beeld ligt. Als het beeld wazig is, draait u voorzichtig aan de focusknoppen aan weerszijden van de telescoop totdat het scherp in beeld komt.
   OPMERKING: Het beeld in uw telescoop kan omgekeerd lijken. Dit is volkomen normaal bij een astronomische telescoop.

3. KIJK DOOR DE ZOEKER
   Zodra het object in het midden van uw 20 mm-oculair staat, kijkt u door de zoeker en zoekt u de kruisdraadretikel.

4. PAS DE ZOEKER AAN
   Zonder de telescoop te bewegen, gebruikt u de drie stelschroeven rond de zoekerbeugel om de zoeker in de beugel te bewegen totdat de kruisdraad over hetzelfde object verschijnt dat u observeert in het 20 mm-oculair van de telescoop.
   TIP: Probeer één schroef tegelijk te verstellen. Draai de ene schroef een halve slag los en draai een andere met hetzelfde bedrag aan om ervoor te zorgen dat de zoeker stevig op zijn plaats wordt gehouden.


UW ZOEKER IS NU UITGELIJND!
U hoeft de zoeker niet opnieuw uit te lijnen, tenzij deze wordt gestoten of valt, of als u deze verwijdert van de hoofdoptiek van de telescoop.

UW EERSTE NACHT BUITEN

Het beste en gemakkelijkste doelwit dat u eerst kunt proberen te bekijken, is de maan. Probeer de maan te observeren op verschillende momenten in zijn fasecyclus. Hoewel u de maan elke nacht kunt observeren dat deze zichtbaar is, is de beste tijd om ernaar te kijken vanaf twee dagen na een nieuwe maan tot een paar dagen voor een volle maan. Gedurende deze periode kunt u de meeste details zien in de kraters en lunare bergketens.

1. Met de maan zichtbaar aan de hemel, zet u uw telescoop op zoals hierboven beschreven met het 20 mm-oculair geïnstalleerd. Beweeg de telescoop zodat deze grofweg naar de maan wijst.

2. Kijk door de zoeker en zoek de kruisdraadretikel. Blijf de telescoop bewegen totdat de kruisdraad over de maan verschijnt.

3. Kijk door het 20 mm-oculair van de telescoop. Draai voorzichtig aan de focusknoppen om de scherpte van het beeld aan te passen.

4. GEFELICITEERD!
   U HEBT NU UW EERSTE HEMELOBJECT GEOBSERVEERD!
   Om een ​​beter zicht op de maan te krijgen, draait u de stelschroeven op de focuseer los en verwijdert u het 20 mm-oculair. Vervang het door uw 4 mm-oculair en draai de stelschroeven vast om het op zijn plaats te bevestigen. Het 4 mm-oculair geeft u aanzienlijk meer vergroting, waardoor de maan veel groter lijkt.
   OPMERKING: Mogelijk moet u de focusknoppen aanpassen wanneer u van oculair wisselt, dus zorg ervoor dat u het scherpst mogelijke beeld krijgt.

5. U kunt met dezelfde techniek vele andere hemelobjecten bekijken, zoals planeten, sterrenhopen en nevels.


BONUSSOFTWARE

Uw aankoop is inclusief software voor uw computer. U hoeft deze software niet te downloaden om uw telescoop te gebruiken, maar het kan uw ervaring verbeteren.

Celestron Starry Night Astronomy Software
Celestron Starry Night, de belangrijkste astronomiesoftware op de markt, neemt je mee op een rondleiding door het verleden, het heden en de toekomst van ons zonnestelsel. Het kan u helpen meer te leren over de nachthemel en uw volgende observatiesessie te plannen. Gebruik Starry Night om precies te modelleren hoe de nachthemel eruit zal zien vanuit uw achtertuin, een nabijgelegen donkere locatie of waar dan ook op aarde.

MINIMALE SYSTEEMEISEN
Windows:

• Windows 7 of hoger
• 500MHz of hogere processor
• 128 MB RAM
• 850 MB harde schijfruimte
• 32 MB OpenGL-compatibele grafische kaart
• Monitor met een resolutie van 1024x768 pixels (aanbevolen)

Mac:

• Universele binaire code (PPC/Intel-compatibel)
• OS X 10.4 of hoger (10.5 of hoger voor Elementary)
• G3 450 MHz of hogere processor
• 128 MB RAM
• 850 MB harde schijfruimte
• 32 MB OpenGL-compatibele grafische kaart
• Monitor met een resolutie van 1024x768 pixels (aanbevolen)

ZONNEWAARSCHUWING: Probeer nooit de zon te bekijken door een telescoop.

HULP NODIG? Neem contact op met de technische ondersteuning van Celestron
celestron.com/pages/technical-support
Productontwerp en specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd. Dit product is ontworpen en bedoeld voor gebruik door personen van 14 jaar en ouder.

US: Celestron, 2835 Columbia Street, Torrance, CA 90503 USA
UK: Celestron Global Ltd., Unit 2 Transigo, Gables Way, Thatcham RG19 4JZ, United Kingdom
