Celestron PowerSeeker 60AZ - Telescoop Handleiding

INLEIDING

De PowerSeeker-serie is gemaakt van materialen van de hoogste kwaliteit om stabiliteit en duurzaamheid te garanderen. Dit alles zorgt voor een telescoop die u een leven lang plezier geeft met een minimum aan onderhoud.

De PowerSeeker-lijn van telescopen is ontworpen voor de beginnende koper en biedt een uitzonderlijke waarde. De PowerSeeker-serie heeft een compact en draagbaar ontwerp met voldoende optische prestaties om elke nieuwkomer in de wereld van de amateurastronomie te enthousiasmeren. Bovendien is uw PowerSeeker-telescoop ideaal voor aardse waarnemingen en zal hij uw ogen openen met zijn uitstekende krachtige weergave. PowerSeeker-telescopen hebben een beperkte garantie van twee jaar. Voor details, zie onze website op www.celestron.com.

Neem de tijd om deze handleiding door te lezen voordat u aan uw reis door het heelal begint. Het kan een paar waarnemingssessies duren voordat u vertrouwd raakt met uw telescoop, dus u moet deze handleiding bij de hand houden totdat u de bediening van uw telescoop volledig onder de knie hebt. De handleiding geeft gedetailleerde informatie over elke stap, evenals het benodigde referentiemateriaal en handige tips om uw waarnemingservaring zo eenvoudig en aangenaam mogelijk te maken.

Uw telescoop is ontworpen om u jarenlang plezierige en lonende waarnemingen te bieden. Er zijn echter een paar dingen waar u rekening mee moet houden voordat u uw telescoop gebruikt, die uw veiligheid garanderen en uw apparatuur beschermen.

ENKELE VAN DE VELE STANDAARDFUNCTIES VAN DE POWERSEEKER ZIJN:

• Alle gecoate glazen optische elementen voor heldere, scherpe beelden.
• Soepel functionerende, stijve altazimuth-montering met eenvoudige richtfunctie om objecten te lokaliseren.
• Voorgemonteerd aluminium statief zorgt voor een stabiel platform.
• Snelle en eenvoudige installatie zonder gereedschap.
• BONUS universele smartphone-adapter (onderdeel #81060) voor het maken van foto's van wat u ziet!
• GRATIS Starry Night Software download met bijgevoegde code.
• GRATIS Sky Portal APP voor uw smartphone geeft u een interactieve kaart van de nachthemel.
• Alle modellen kunnen zowel aards als astronomisch worden gebruikt met de meegeleverde standaardaccessoires.

WAARSCHUWING

• Kijk nooit rechtstreeks naar de zon met het blote oog of met een telescoop (tenzij u het juiste zonnefilter hebt). Dit kan leiden tot blijvende en onomkeerbare oogbeschadiging.

• Gebruik uw telescoop nooit om een afbeelding van de zon op een oppervlak te projecteren. Interne warmteontwikkeling kan de telescoop en alle eraan bevestigde accessoires beschadigen.
• Gebruik nooit een oculairzonnefilter of een Herschel-wig. Interne warmteontwikkeling in de telescoop kan ervoor zorgen dat deze apparaten barsten of breken, waardoor ongefilterd zonlicht in het oog kan komen.
• Laat de telescoop nooit onbeheerd achter, niet als er kinderen aanwezig zijn en niet met volwassenen die mogelijk niet bekend zijn met de juiste bedieningsprocedures van uw telescoop.

OVERZICHT

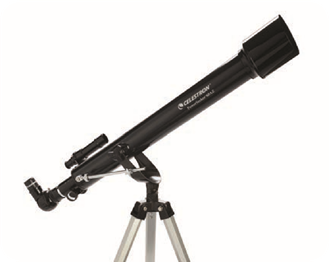

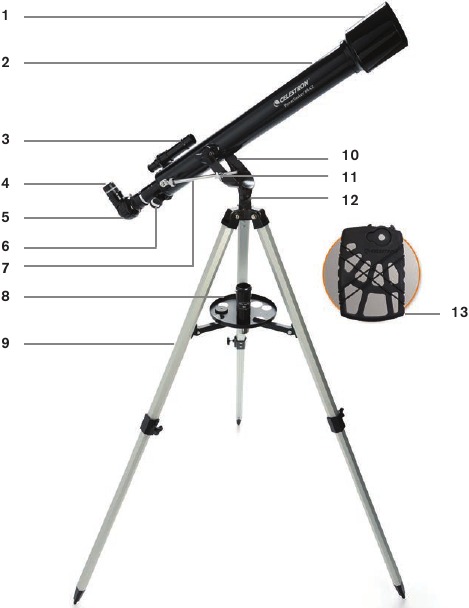

Figuur 1-1 PowerSeeker 60AZ Refractor

1. Objectieflens
2. Telescoop Optische Buis
3. Zoeker
4. Oculair
5. Diagonaal
6. Focusknop
7. Hoogte Slow Motion Staaf Montage
8. Accessoirebak
9. Statief
10. Alt-Az Montering
11. Hoogtevergrendelingsknop
12. Azimutvergrendeling
13. Smartphone-adapter

MONTAGE

Dit gedeelte behandelt de montage-instructies voor uw PowerSeeker telescoop. Uw telescoop moet de eerste keer binnenshuis worden opgesteld, zodat het gemakkelijk is om de verschillende onderdelen te identificeren en vertrouwd te raken met de juiste montageprocedure voordat u het buiten probeert.

Uw PowerSeeker 60AZ telescoop wordt geleverd in een doos. De onderdelen in de doos zijn de optische buis, altazimuth montering, 20mm oculair, 4mm oculair, 3x Barlowlens, beeldrechtopsteller en een universele smartphone-adapter.

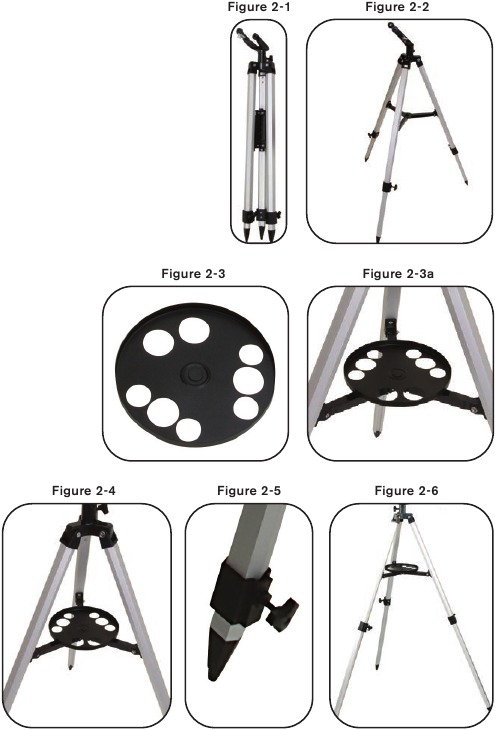

DE DRIEPOTIG STATIEF OPZETTEN

1. Haal het driepotig statief uit de doos (Afbeelding 2-1). Het driepotig statief wordt voorgemonteerd geleverd, zodat het opzetten heel eenvoudig is.
2. Zet het driepotig statief rechtop en trek de poten uit elkaar totdat elke poot volledig is uitgeschoven en druk vervolgens lichtjes op de driepotige pootsteun (Afbeelding 2-2). De bovenkant van het driepotig statief wordt de driepotige statiefkop genoemd.
3. Vervolgens installeren we het accessoirebakje voor het driepotige statief (Afbeelding 2-3) op de driepotige pootsteun (midden van Afbeelding 2-2).
4. Aan de onderkant van het driepotige statiefbakje zit een schroef bevestigd aan het midden. De schroef wordt bevestigd in een schroefdraadgat in het midden van de driepotige pootsteun door deze met de klok mee te draaien.
   LET OP: Trek de driepotige pootsteun iets omhoog om de bevestiging te vergemakkelijken.
   Blijf het bakje draaien tot het handvast zit – draai het bakje niet te vast.
5. Het driepotig statief is nu volledig gemonteerd (Afbeelding 2-4).
6. U kunt de poten van het driepotig statief verlengen tot de gewenste hoogte. Op het laagste niveau is de hoogte ongeveer 27" (69 cm) en loopt op tot ongeveer 47" (119 cm). U ontgrendelt de vergrendelknoppen van de driepotige statiefpoten aan de onderkant van elke poot (Afbeelding 2-5) door ze tegen de klok in te draaien en de poten uit te trekken tot de gewenste hoogte en vervolgens de knoppen stevig vast te zetten. Een volledig uitgeschoven driepotig statief ziet er ongeveer uit zoals de afbeelding in Afbeelding 2-6.
7. Het driepotig statief is het meest stijf en stabiel op de lagere hoogtes.

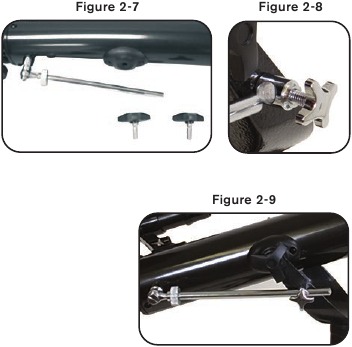

DE TELESCOOPBUIS AAN DE MONTERING BEVESTIGEN

De optische buis van de telescoop wordt aan de altazimuth montering bevestigd met de assemblage van de hoogtelangzaam bewegingsstang en de respectievelijke knoppen. Verwijder voor aanvang de objectieflensdop. Om de telescoopbuis op de montering te bevestigen:

1. Verwijder het beschermende papier dat de optische buis bedekt.
2. Plaats de optische buis van de telescoop in de juk (altazimuth) montering, zodat de assemblage van de hoogtelangzaam bewegingsstang zich aan dezelfde kant bevindt als de hoogtevergrendelingsschroef (zie Afbeelding 1-1).
3. Draai de hoogtevergrendelingsknop eruit zodat het gat vrij is in de oogbout (zie Afbeelding 2-8).
4. Steek de stang van de assemblage door de oogbout en draai vervolgens de hoogtevergrendelingsknop vast – Afbeelding 2-9.
5. Draai de twee knoppen (één aan weerszijden van de montering) door de bovenkant van de montering in de schroefdraadgaten in de optische buis en draai ze vast – Afbeelding 2-7.

DE TELESCOOP HANDMATIG VERPLAATSEN

De PowerSeeker Alt-Az montering is gemakkelijk te verplaatsen naar waar u hem ook wilt richten. De op en neer (hoogte) wordt geregeld door de hoogtevergrendelingsknop (Afbeelding 2-12). De zijwaartse (azimut) beweging wordt geregeld door de azimutvergrendelingsknop (Afbeelding 2-12). Wanneer beide knoppen los zitten, kunt u uw objecten gemakkelijk vinden (door de zoeker) en vervolgens de bedieningselementen vergrendelen.

Voor fijne aanpassingen in hoogte draait u de gekartelde ring van de hoogtelangzaam bewegingsstang (wanneer de hoogtevergrendeling strak staat) in beide richtingen – zie Afbeelding 2-9.

LET OP: Voordat u de hoogtevergrendelingsknop vastdraait, moet de locatie die u zoekt zich in de zoeker bevinden.

DE DIAGONALE SPIEGEL EN HET OCUUL INSTALLEREN (REFRACTOR)

De diagonaal is een prisma dat licht onder een rechte hoek afbuigt ten opzichte van het lichtpad van de refractor. Hierdoor kunt u waarnemen in een positie die comfortabeler is dan wanneer u er recht doorheen zou moeten kijken. Deze diagonaal is een beeldrechtopstaand model dat het beeld corrigeert zodat het rechtop staat en correct van links naar rechts is georiënteerd, wat veel gemakkelijker te gebruiken is voor aardse waarnemingen. Ook kan de diagonaal in elke positie worden gedraaid die voor u het gunstigst is. Om de diagonaal en het oculair te installeren:

1. Steek de kleine buis van de diagonaal in de 1,25" oculairadapter van de focusbuis op de refractor – Afbeelding 2-13. Zorg ervoor dat de twee duimschroeven op de oculairadapter niet in de focusseerinrichting steken voordat u de stekkerdop van de oculairadapter installeert en verwijdert. Zodra de diagonaal op zijn plaats zit, draait u de duimschroeven vast om de diagonaal op zijn plaats te houden.

2. Plaats het chromen buiseinde van een van de oculairs in de diagonaal en draai de duimschroef vast. Nogmaals, zorg er bij het doen van dit voor dat de duimschroef niet in de diagonaal steekt voordat u het oculair plaatst.
3. De oculairs kunnen worden vervangen door andere brandpuntsafstanden door de procedure in stap 2 hierboven om te keren.

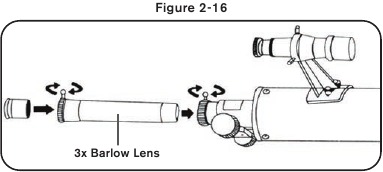

DE BARLOWLENS INSTALLEREN EN GEBRUIKEN

Uw telescoop wordt ook geleverd met een 3x Barlowlens die de vergrotingskracht van elk oculair verdrievoudigt. Om de Barlowlens te gebruiken, verwijdert u de diagonaal en plaatst u de Barlowlens rechtstreeks in de focusseerinrichting. Vervolgens plaatst u een oculair in de Barlowlens om te bekijken. U kunt de diagonaal ook in de Barlowlens plaatsen en vervolgens een oculair in de diagonaal gebruiken, maar u kunt mogelijk niet met alle oculairs scherpstellen.

LET OP: Begin met het gebruik van een oculair met een lage vergrotingsfactor, omdat het dan gemakkelijker scherp te stellen is.

DE ZOEKER INSTALLEREN

Om de zoeker te installeren:

1. Zoek de zoeker (deze wordt in de zoekerbeugel gemonteerd) – zie Afbeeldingen 1-1 en 1-2.
2. Verwijder de gekartelde moeren op de schroefdraadstijlen op de optische buis – zie Afbeelding 2-17.

3. Monteer de zoekerbeugel door deze over de stijlen te plaatsen die uit de optische buis steken en deze vervolgens op zijn plaats te houden door de gekartelde moeren erop te schroeven en vast te draaien.
4. Houd er rekening mee dat de zoeker zo moet worden georiënteerd dat de lens met de grotere diameter naar de voorkant van de optische buis is gericht.
5. Verwijder de lensdoppen van beide uiteinden van de zoeker.

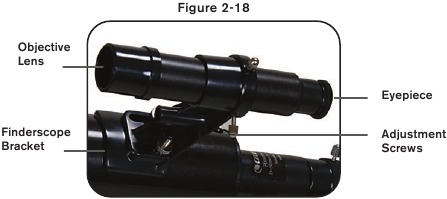

DE ZOEKER UITLIJNEN

Gebruik de volgende stappen om de zoeker uit te lijnen:

1. Zoek een object overdag in de verte en centreer het in een oculair met lage vergrotingsfactor (20 mm) in de hoofd telescoop.
2. Kijk door de zoeker (het oculaire einde van de zoeker) en let op de positie van hetzelfde object.
3. Zonder de hoofd telescoop te verplaatsen, draait u aan de verstelschroeven rond de zoekerbeugel totdat de dradenkruisen van de zoeker zijn gecentreerd op het object dat met de hoofd telescoop is gekozen.

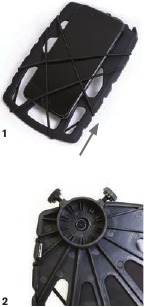

DE BASIS SMARTPHONE-ADAPTER GEBRUIKEN

1. Til de bungee-banden op en schuif uw smartphone tussen de banden en de adapter zodat de camera door de camera-opening kijkt. De banden moeten voldoende spanning geven om het apparaat tegen de adapter te houden en het zwarte rubberen oppervlak geeft voldoende wrijving om te voorkomen dat de telefoon rondglijdt.
   TIP: Afhankelijk van het ontwerp van uw smartphone kan de camera zich in het midden van het apparaat of in een hoek bevinden. Mogelijk wilt u de hoek van de bungee-banden wijzigen om de telefoon beter vast te zetten. Er zijn zes verschillende ankerpunten om uit te kiezen rond de rand van de adapter. Verplaats ze eenvoudig naar verschillende ankerpunten om de beste resultaten te bereiken.
2. Draai de adapter om en zorg ervoor dat uw cameralens gecentreerd is in de opening in de lensdop. Hoe beter u dit hebt gecentreerd, hoe gemakkelijker het zal zijn om beelden door de telescoop te maken.

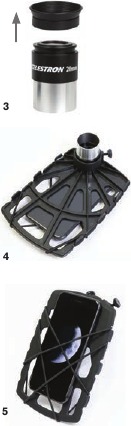

3. Neem het 1,25" oculair en verwijder indien nodig de rubberen oogschelp door deze recht van de oculairbody af te trekken.
4. Maak de stelschroeven los die zich op de oculairhouder aan de binnenkant van de adapter bevinden. Plaats het zwarte gedeelte van het oculair in de oculairhouder en draai de schroeven vast om het oculair op zijn plaats te houden.
5. Neem nu de adapter met de telefoon en het oculair bevestigd en steek de chromen buis van het oculair in de diagonaal aan de achterkant van de focusseerinrichting van de telescoop. Zet het op zijn plaats vast door de stelschroeven op de diagonaal vast te draaien.
6. Activeer uw camera-app op uw smartphone en pas de scherpte aan, net zoals u dat zou doen het oculair, dit keer met behulp van de afbeelding die op uw scherm verschijnt.
   LET OP: Zorg ervoor dat u de flitser van de telefoon uitschakelt.
7. Wanneer het beeld scherp lijkt, maakt u uw opname. Het is het beste om dit eerst overdag te proberen, ga dan, zodra alles correct is ingesteld, naar buiten en probeer de Maan te fotograferen. Zodra u hebt geoefend en vertrouwd bent met het gebruik van de oculairs met lage vergrotingsfactor, probeert u de camera-adapter te gebruiken met een krachtiger oculair voor een hogere vergroting.

SPECIFICATIES

Voor complete specificaties en productinformatie, bezoek: www.celestron.com

© 2020 Celestron • Alle rechten voorbehouden
celestron.com/pages/technical-support
2835 Columbia Street • Torrance, CA 90503 USA

Productontwerp en specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.

Ontworpen en bedoeld voor personen van 13 jaar en ouder.
