Celestron PowerSeeker 50 - Telescoop Handleiding

Introductie

Gefeliciteerd met uw aankoop en welkom in de Celestron wereld van amateurastronomie.

De PowerSeeker is een klassieke, twee elementen refractietelescoop die wordt geleverd op een altazimuth montering. Dit hoofdstuk instrueert u over de juiste montage en het gebruik van uw PowerSeeker telescoop, die wordt verzonden in één doos, met alle onderdelen die u nodig heeft om hem te monteren. Pak alle onderdelen uit en leg ze in een groot, overzichtelijk gebied waar u de ruimte heeft om te werken. Houd de onderdelen bij en gebruik de onderstaande lijst en het telescoopdiagram om te bevestigen dat u elk onderdeel heeft en kunt identificeren.

Sommige termen en onderdelen die in deze instructies worden beschreven, zijn mogelijk nieuw voor u, dus enkele veelgebruikte termen waarmee u vertrouwd wilt raken, worden hieronder gedefinieerd.

Altazimuth montering - het eenvoudigste type montering, met twee bewegingen: hoogte (op en neer) en azimuth (van links naar rechts). "Montering" verwijst naar het deel van de telescoop dat de buis ondersteunt, die alle optiek van de telescoop bevat. Hoogtevergrendeling - hiermee kan de telescoopbuis op zijn plaats worden vergrendeld zodra een scherp beeld is ingesteld, door de twee schroeven aan de buitenkant van de altazimuth montering aan te draaien.

Brandpuntsafstand - de afstand van het optische middelpunt van de lens tot het punt waar de inkomende lichtstralen samenkomen, waardoor een helder, scherp beeld ontstaat.

Objectieflens - de voorste lens van de telescoop. Het verzamelt inkomend licht om een scherp gefocust beeld te creëren. Refractietelescoop - een lange, dunne buis waar licht in een rechte lijn van de voorste objectieflens direct naar het oculair aan de andere kant van de buis gaat.

Neem eerst de tijd om vertrouwd te raken met de onderdelen van uw PowerSeeker telescoop en monteer deze vervolgens volgens de eenvoudige instructies. Lees vervolgens de bedieningsinstructies door en raak vertrouwd met de werking van uw telescoop, zodat u zich kunt voorbereiden op urenlang kijkplezier.

LEES DEZE SECTIE VOOR U UW TELESCOOP GEBRUIKT

Uw PowerSeeker telescoop is ontworpen om u urenlang plezier en lonende observaties te bieden. Er zijn echter een paar dingen waar u zich van bewust moet zijn voordat u uw telescoop gebruikt, die uw veiligheid garanderen en uw apparatuur beschermen.

KIJK NOOIT RECHTSTREEKS NAAR DE ZON MET HET BLOTE OOG OF MET EEN TELESCOOP. RICHT UW TELESCOOP NOOIT OP DE ZON TENZIJ U HET JUISTE ZONNEFILTER GEBRUIKT. DIT KAN PERMANENTE EN ONHERSTELBARE OOGSCHADE VEROORZAKEN.

GEBRUIK UW TELESCOOP NOOIT OM EEN BEELD VAN DE ZON OP EEN OPPERVLAK TE PROJECTEREN, OF GEBRUIK EEN OCULAIR ZONNEFILTER OF EEN HERSCHEL WIG. INTERNE WARMTEONTWIKKELING KAN DE TELESCOOP EN/OF ACCESSOIRES DIE ERAAN ZIJN BEVESTIGD, BESCHADIGEN.

LAAT UW TELESCOOP NOOIT ZONDER TOEZICHT ACHTER, VOORAL NIET ALS ER KINDEREN AANWEZIG ZIJN. DIT GELDT OOK VOOR VOLWASSENEN DIE MOGELIJK NIET BEKEND ZIJN MET DE JUISTE BEDIENINGSPROCEDURES VOOR UW TELESCOOP.

DEK ALTIJD DE ZOEKER AF WANNEER U UW TELESCOOP GEBRUIKT MET HET JUISTE ZONNEFILTER. HOEWEL KLEIN VAN APERTUUR, HEEFT DIT INSTRUMENT GENOEG LICHTVERZAMELEND VERMOGEN OM PERMANENTE EN ONHERSTELBARE OOGSCHADE TE VEROORZAKEN. HET BEELD DAT DOOR DE ZOEKER WORDT GEPPROJECTEERD, IS HEET GENOEG OM HUID OF KLEDING TE VERBRANDEN.

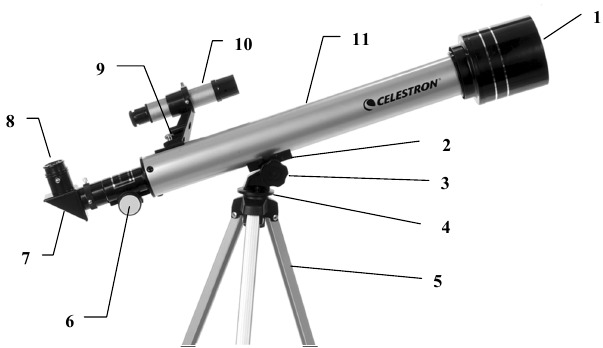

Onderdeelnamen

1. Objectieflens
2. Telescoop montageplaat
3. Hoogte vergrendelingsschroef
4. Statiefkop
5. Statiefpoten met een inklapbare centrale pootbeugel
6. Focusknop
7. 90° diagonaal.96"
8. Oculair.96"
9. Zoekerbeugel
10. 5x24 Zoeker
11. Telescoop optische buis

Uw telescoop monteren

Om het statief op te zetten, zoekt u de statiefpoten (5) en de optische telescoopbuis (11).

Haal het statief uit de doos en spreid de poten uit elkaar tot de centrale pootbeugel volledig is uitgeschoven.

1. Schuif het binnenste deel van elk van de drie statiefpoten uit tot de gewenste hoogte. Draai de duimschroef aan de zijkant van elke statiefpoot vast om ze op hun plaats te vergrendelen. Zie Afbeelding 1

2. Nadat alle schroeven met de hand zijn vastgedraaid, bent u klaar om de telescoopbuis aan de montering te bevestigen. Verwijder de hoogte vergrendelingsschroef (3) van de statiefkop (4).
3. Plaats de telescoopbuis op de altazimuth montering zodat het gat in het montageplatform (2) overeenkomt met de gaten in de statiefkop (4).
4. Steek de hoogte vergrendelingsschroef (3) door de statiefkop (4) en het montageplatform (2) en draai de borgmoer aan de andere kant van de schroef vast.

De accessoires bevestigen

Uw telescoop wordt geleverd met de volgende optische accessoires:

• Sterdiagonaal .96"
• 20 mm oculairs .96"
• 12 mm oculairs .96"
• 4 mm oculair .96 "
• 3x Barlow Lens .96"

1. Verwijder de doppen van de focuser en de diagonaal.
2. Steek het chromen uiteinde van de diagonaal in de focuser (Afbeelding 3) en vergrendel deze op zijn plaats door de duimschroeven op de focuser vast te draaien.

3. Verwijder de doppen van het oculair en plaats het in de diagonaal (Afbeelding 4). Vergrendel het op zijn plaats met de duimschroef.

4. Uw telescoop wordt ook geleverd met een 3x Barlow-lens die de vergrotingskracht van elk oculair verdrievoudigt (zie het gedeelte Vergroting van de handleiding). Om de barlowlens te gebruiken, verwijdert u de diagonaal en steekt u de barlowlens rechtstreeks in de focuser. Begin dan met het oculair met lage vergroting, zoals de 20 mm, en steek het rechtstreeks in de barlowlens of in de diagonaal. Zie Afbeelding 5.


De zoeker bevestigen

1. Verwijder de twee kleine, zilveren duimschroeven aan de achterkant van de telescoopbuis. Zie Afbeelding 2.

2. Plaats de zoekerbeugel over de twee gaten in de telescoopbuis en lijn de gaten op de zoekerbeugel uit met die in de telescoopbuis.
3. Steek de duimschroeven door de zoekerbeugel en draai ze in de telescoopbuis.

De zoeker uitlijnen

1. Zoek een object overdag in de verte en centreer het in een oculair met lage vergroting in de hoofd telescoop.
2. Kijk door de zoeker en let op de positie van hetzelfde object.
3. Zonder de hoofd telescoop te bewegen, draait u aan de stelschroeven rond de zoekerbeugel totdat de kruisdraden van de zoeker zijn gecentreerd op het uitlijningsobject.

Objecten vinden

1. Draai de hoogte vergrendelingsschroef (3) op de basis van de statiefkop (4) los en beweeg de telescoop in de gewenste richting.
2. Kijk door de zoeker en draai de telescoop totdat het object in het gezichtsveld verschijnt. Zodra het in het veld is, draait u de hoogte- en azimuthvergrendelingen vast.

Scherpstellen

1. Zodra u een object in de telescoop heeft gevonden, draait u aan de scherpstelknop (6) totdat het beeld scherp is.
2. Om scherp te stellen op een object dat dichterbij is dan uw huidige doel, draait u de scherpstelknop naar het oculair toe (d.w.z. zodat de scherpstelbuis van de voorkant van de telescoop af beweegt). Voor objecten die verder weg liggen, draait u de scherpstelknop in de tegenovergestelde richting.
3. Om een echt scherpe focus te bereiken, kijk nooit door glazen ramen of over objecten die warmtegolven produceren, zoals parkeerplaatsen met asfalt.

Beeldoriëntatie

1. Bij het waarnemen met een diagonaal staat het beeld rechtop, maar omgekeerd van links naar rechts.
2. Bij het recht door waarnemen, met het oculair rechtstreeks in de telescoop gestoken, staat het beeld ondersteboven. Ook het beeld in de zoeker is omgekeerd.

Vergroting

De vergroting (of kracht) van een telescoop varieert afhankelijk van de brandpuntsafstand van het gebruikte oculair en de brandpuntsafstand van de telescoop.
De PowerSeeker 50 telescoop heeft een brandpuntsafstand van 600 mm en wordt geleverd met een 20 mm 1¼" oculair. Om de vergroting te berekenen, gebruikt u de volgende formule, waarin FL = brandpuntsafstand:

Dus als u het 20 mm oculair gebruikt, is uw vergroting 600/20 = 30x. Dezelfde formule kan worden toegepast op elk Belangrijk! van uw oculairs.

Vergroting door een telescoop heeft zijn grenzen. Deze grenzen worden bepaald door de wetten van de optica en de aard van het menselijk oog. Het meeste van uw waarnemingen zal plaatsvinden in het bereik van 30x tot 100x. Hogere vergrotingen worden voornamelijk gebruikt voor het waarnemen van de maan en soms planeten, waarbij u het beeld aanzienlijk kunt vergroten en de atmosferische omstandigheden bijna perfect zijn. De beelden bij extreem hoge vergrotingen vergroten het beeld, maar onthoud dat het contrast erg laag zal zijn als gevolg van de hoge vergroting. Voor de helderste beelden met het meeste contrast begint u met het oculair met de lagere vergroting met een kleinere beeldschaal.

De volgende vergrotingsniveaus kunnen worden bereikt bij gebruik van het standaard oculair in combinatie met de 3x Barlow-lens:

ONDERHOUD VAN DE TELESCOOP

Bij goed onderhoud heeft uw telescoop zelden onderhoud nodig. Om uw telescoop in de best mogelijke staat te houden, dient u de volgende suggesties op te volgen:

1. Wanneer uw telescoop niet in gebruik is, plaatst u alle lensdoppen terug om stof en verontreinigingen van de optische oppervlakken te houden.
2. Een kleine hoeveelheid stof op een optisch oppervlak is geen probleem en hoeft niet te worden verwijderd. Als het stof zich ophoopt, gebruik dan een spuitbus met perslucht en een penseel van kameelhaar om het stof te verwijderen. Om vingerafdrukken of andere verontreinigingen te verwijderen, gebruikt u een optische reinigingsset of de Celestron Lens Pen (#93575).
3. Als de binnenkant van de objectieflens moet worden schoongemaakt, moet dit door een professional worden gedaan. Laat uw instrument onderhouden door een telescoopreparatiefaciliteit of stuur het terug naar de fabriek voor onderhoud.

SPECIFICATIES

LET OP: Specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Celestron PowerSeeker 50 - Telescoop Handleiding
