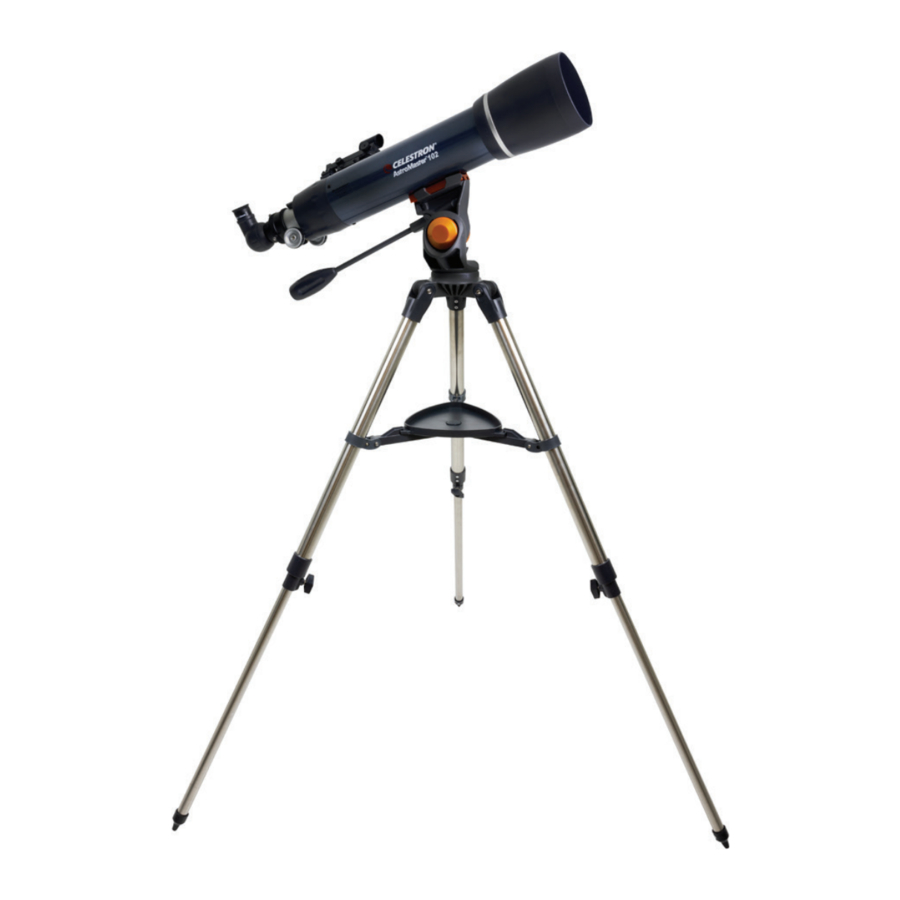

Celestron ASTROMASTER 102AZ (22065) Handleiding

SNELLE INSTALLATIEGIDS

1. Uw AstroMaster bevat: optische buis, StarPointer ®-zoeker, voorgemonteerd statief met centrale beensteun en altazimuth-montering bevestigd, twee oculairs, rechtopstaand beelddiagonaal, accessoirebak, lensdoek en snelle installatiegids.

2. Om het statief op te zetten, spreidt u eerst de drie statiefpoten zo ver mogelijk uit elkaar. Draai vervolgens de schroef aan de onderkant van elk been los en schuif elk been uit totdat het statief de gewenste hoogte bereikt (meestal ongeveer 15 tot 30 cm).

3. Zet elk been op de gewenste hoogte vast door de schroef aan de onderkant van het been weer vast te draaien.

4. Controleer of alle drie de poten ongeveer even lang zijn, zodat het platform voor de telescoop ongeveer waterpas staat. Pas de beenlengtes indien nodig aan.

5. Om de accessoirebak te bevestigen, lijnt u de inkepingen uit en draait u de bak met de klok mee totdat de baklipjes op hun plaats klikken onder de statiefbeugels.

6. Controleer of u de accessoirebak correct hebt bevestigd en of deze op de bovenstaande afbeelding lijkt.

7. Gefeliciteerd, u hebt nu een volledig gemonteerd statief en montering. Controleer of deze overeenkomt met de bovenstaande afbeelding.

8. Nu is het tijd om de telescoopbuis te bevestigen. Draai eerst de bevestigingsschroeven aan de bovenkant van de montering los om voldoende ruimte te maken voor de zwaluwstaart. Schuif vervolgens de zwaluwstaartstang van de buis in de montering.

9. Centreer de zwaluwstaartstang in de montering en draai de bevestigingsschroef weer vast om deze op zijn plaats te houden. Draai voor extra veiligheid de schuine vergrendelingsschroef naast de bevestigingsschroef vast.


10. Draai de stelschroef op de scherpsteller los. Verwijder de plastic dop die het uiteinde van de scherpsteller bedekt.

11. Plaats de diagonaal in de scherpsteller en draai de stelschroef vast.

12. Plaats de chromen buis van het 20mm-oculair in de diagonaal en draai de stelschroef vast.

13. Vervolgens installeert u de zoeker. Draai de twee kruiskopschroeven aan de zijkant van de zoeker los. Schuif de klem over de zwaluwstaartbeugel. Draai vervolgens de kruiskopschroeven vast om de zoeker op zijn plaats te bevestigen.

14. Verwijder het kleine plastic lipje onder het batterijklepje van de zoeker door het er recht uit te trekken. Hierdoor kunt u de rode stip van de zoeker in- en uitschakelen. Om de levensduur van de batterij van de zoeker te verlengen, moet u de rode stip altijd uitschakelen wanneer u deze niet gebruikt.

15. Vergeet niet de lensdop van de voorkant van uw telescoop te verwijderen!

16. Dat is alles! Uw AstroMaster-telescoop is nu volledig gemonteerd. Er is nog maar één ding dat u moet doen voordat u de nachthemel gaat verkennen. In de volgende sectie richten we de rodepuntzoeker uit op de hoofdoptiek van de telescoop, zodat u elk doel kunt vinden dat u met uw telescoop wilt zien.


DE RODEPUNTZOEKER UITLIJNEN

De StarPointer ® rodepuntzoeker is een van de belangrijkste onderdelen van uw telescoop. Het helpt u objecten te lokaliseren en ze in het midden van het oculair te plaatsen. De eerste keer dat u uw telescoop monteert, moet u de zoeker uitlijnen met de hoofdoptiek van de telescoop. Het is het beste om dit overdag te doen*.



* ZONNEWAARSCHUWING! Probeer nooit de zon te bekijken door een telescoop zonder een geschikt zonnefilter!

1. KIES EEN DOEL
   Neem uw volledig gemonteerde telescoop overdag mee naar buiten en zoek een gemakkelijk herkenbaar object, zoals een straatlantaarn, een kentekenplaat van een auto of een bord. Het object moet zo ver mogelijk weg zijn, maar minstens 400 meter.

2. CENTREER HET DOEL IN HET OCULAIR
   Kijk door de telescoop met uw oculair met een lage vergroting. Beweeg de telescoop totdat het object dat u hebt gekozen zich in het midden van het beeld bevindt. Als het beeld wazig is, draait u voorzichtig aan de scherpstelknoppen aan weerszijden van de telescoop totdat het scherp in beeld komt.

3. KIJK DOOR DE ZOEKER
   Zodra het object in het midden van uw oculair met lage vergroting staat, draait u de aan/uit-knop van de zoeker helemaal omhoog om de rode stip te laten oplichten. Kijk door de zoeker en zoek de stip.

4. PAS DE ZOEKER AAN
   Zonder de telescoop te bewegen, gebruikt u de twee afstelknoppen van de zoeker om kleine aanpassingen aan de richtpositie van de zoeker aan te brengen totdat de rode stip verschijnt over hetzelfde object dat u observeert in het 20mm-oculair van de telescoop.

5. UW ZOEKER IS NU UITGELIJND!
   U hoeft de zoeker niet opnieuw uit te lijnen, tenzij deze wordt gestoten of valt, of als u deze van de hoofdoptiek van de telescoop verwijdert.


UW EERSTE NACHT BUITEN - DE MAAN

Het beste en gemakkelijkste doel om als eerste te proberen te bekijken, is de maan. Probeer de maan te observeren op verschillende punten in haar fasecyclus. Hoewel u de maan elke nacht kunt waarnemen dat ze zichtbaar is, is de beste tijd om haar te bekijken vanaf twee dagen na een nieuwe maan tot een paar dagen voor een volle maan. Gedurende deze periode kunt u de meeste details zien in de kraters en maanbergketens.

1. Met de maan zichtbaar aan de hemel, zet u uw telescoop op met het 20mm-oculair geïnstalleerd.

2. Beweeg de telescoop zodat deze ongeveer naar de maan wijst.

3. Schakel de zoeker in, kijk erdoor en zoek de rode stip. Blijf de telescoop bewegen totdat de rode stip boven de maan verschijnt.

4. Kijk door het 20mm-oculair van de telescoop. Draai voorzichtig aan de scherpstelknoppen om de scherpte van het beeld aan te passen.

5. GEFELICITEERD! U HEBT NU UW EERSTE HEMELOBJECT WAARGENOMEN! Om een ​​close-up van de maan te krijgen, draait u de duimschroeven op de scherpsteller los en verwijdert u het 20mm-oculair. Vervang het door uw 10mm-oculair en draai de duimschroeven vast om het op zijn plaats te bevestigen. Het 10mm-oculair geeft u aanzienlijk meer vergroting, waardoor de maan veel groter lijkt.
   OPMERKING: mogelijk moet u de scherpstelknoppen aanpassen wanneer u van oculair wisselt om ervoor te zorgen dat u het scherpst mogelijke beeld krijgt.

6. U kunt met dezelfde techniek veel andere hemelobjecten bekijken, zoals planeten, sterrenhopen en nevels.


ZONNEWAARSCHUWING: Probeer nooit de zon te bekijken door een telescoop.

BONUSSOFTWARE

Uw aankoop omvat software voor uw computer. U hoeft deze software niet te downloaden om uw telescoop te gebruiken, maar het kan uw ervaring verbeteren.

Celestron Starry Night Astronomy Software

Celestron Starry Night, de beste astronomiesoftware op de markt, neemt u mee op een rondleiding door het verleden, het heden en de toekomst van ons zonnestelsel. Het kan u helpen meer te leren over de nachthemel en uw volgende observatiesessie te plannen. Gebruik Starry Night om te modelleren hoe de nachthemel er precies uit zal zien vanuit uw achtertuin, een nabijgelegen donkere locatie of waar dan ook op aarde.

MINIMALE SYSTEEMVEREISTEN

Windows:

• Windows 7 of hoger
• 500MHz of hogere processor
• 128 MB RAM
• 850 MB harde schijfruimte
• 32 MB OpenGL-compatibele grafische kaart
• Monitor met een resolutie van 1024x768 pixels (aanbevolen)

Mac:

• Universele binaire (PPC/Intel-compatibel)
• OS X 10.4 of hoger (10.5 of hoger voor Elementary)
• G3 450 MHz of hogere processor
• 128 MB RAM
• 850 MB harde schijfruimte
• 32 MB OpenGL-compatibele grafische kaart
• Monitor met een resolutie van 1024x768 pixels (aanbevolen)

VEILIGHEIDSINSTRUCTIES

• Er bestaat explosiegevaar als de batterij wordt vervangen door een onjuist type.
• De meegeleverde batterij is niet oplaadbaar.
• Gebruik de batterij alleen zoals oorspronkelijk bedoeld om kortsluiting te voorkomen. Aansluiten het geleidende materiaal rechtstreeks op de positieve en negatieve kant van de batterij veroorzaakt kortsluiting.
• Gebruik geen beschadigde batterij.
• Bewaar de batterij niet in een extreem koude of warme omgeving. Dit doen kan de levensduur van de batterij verkorten.
• Verwijder batterijen als ze leeg zijn of als het product lange tijd niet wordt gebruikt.
• Raadpleeg bij het vervangen van de batterij de gebruiksaanwijzing en zorg ervoor dat de positieve en negatieve kant correct zijn georiënteerd.
• Gooi de batterij niet in het vuur.
• Gooi de batterij weg volgens de plaatselijke voorschriften.

HULP NODIG?
Neem contact op met de technische ondersteuning van Celestron
celestron.com/pages/technical-support
