Hoe te gebruiken

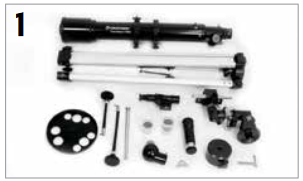

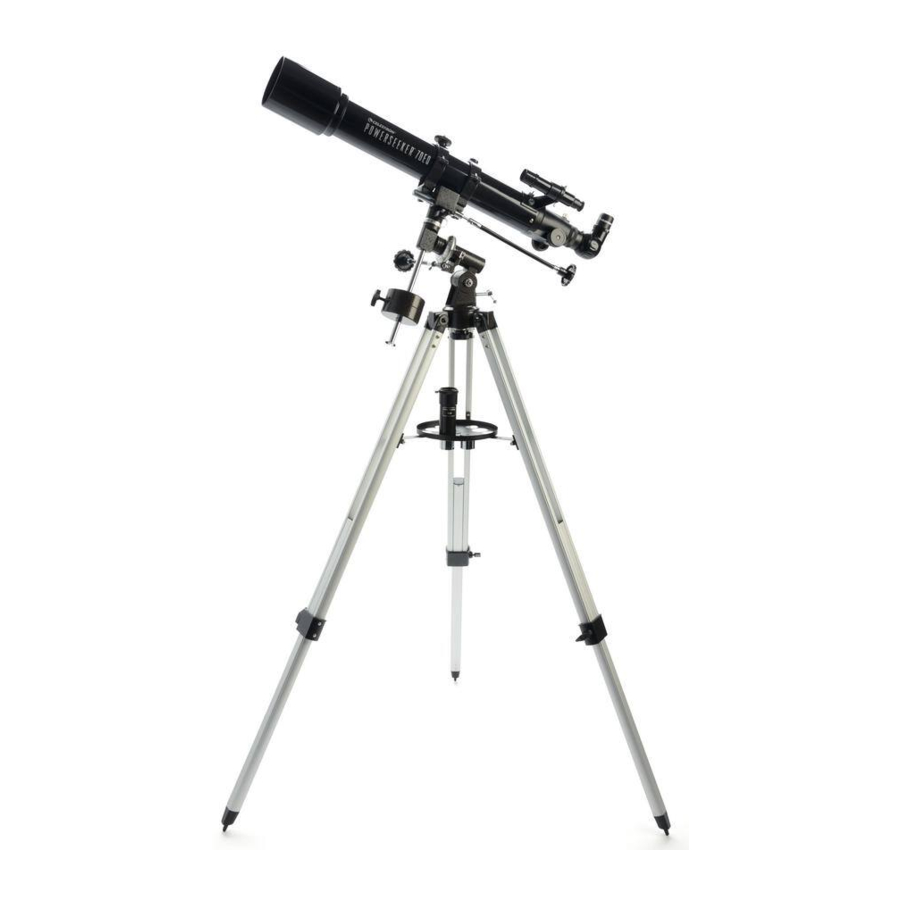

Pak uw telescoop uit en controleer of alle onderdelen aanwezig zijn. Uw PowerSeeker 70EQ bevat: een optische buis; statief; equatoriale montering; schroef voor breedtegraad aanpassing; stardiagonaal; 2 oculairs; een 3x barlowlens; zoekerkijker; contragewicht van 4 lb; contragewichtstang; twee slow motion bedieningskabels; en een accessoirebak.
Om het statief op te zetten, spreidt u de poten naar buiten totdat ze volledig zijn uitgeschoven en duwt u de middenbeensteun naar beneden.
Verleng het middelste gedeelte van elk van de drie statiefpoten met ongeveer 15 tot 30 cm. Gebruik de spanschroef op elke poot om de verlengde poot op zijn plaats te bevestigen.
Controleer of alle drie de poten dezelfde hoogte hebben nadat ze zijn uitgeschoven, om een gelijkmatig platform voor de telescoop te bieden.

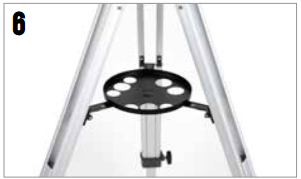

Plaats de accessoirebak voor het oculair bovenop de middenbeensteun van het statief. Draai de bak in het schroefdraadgat in het midden van de beensteun totdat deze volledig vastzit.
Draai de accessoirebak indien nodig tegen de klok in totdat de accessoiregaten niet worden bedekt door de armen van de beensteun, zoals hier wordt weergegeven.

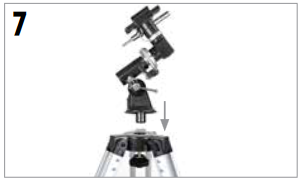

Zoek de equatoriale montering en plaats de basis van de montering door het gat in het midden van het montageplatform van het statief.
Draai vanaf de onderkant van het montageplatform van het statief de bevestigde montagebout in het gat aan de onderkant van de equatoriale montering.

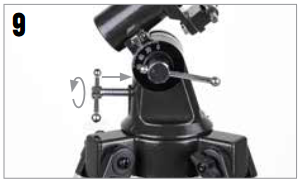

Zoek de geschatte breedtegraad van uw waarnemingslocatie op internet of met behulp van een kaart. Draai vervolgens de schroef voor de breedtegraad aanpassing in de equatoriale montering totdat uw breedtegraad op de breedtegraadschaal wordt aangegeven.

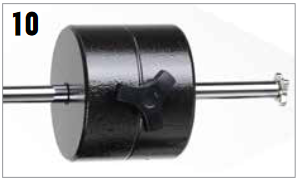

Zoek de contragewichtstang en het contragewicht. Schuif het contragewicht halverwege de contragewichtstang.

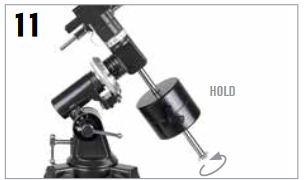

Houd het contragewicht in één hand en lijn de contragewichtstang uit met de montering. Draai met uw andere hand de contragewichtstang totdat deze volledig vastzit. Draai de borgschroef van het contragewicht vast om het contragewicht op zijn plaats te houden.

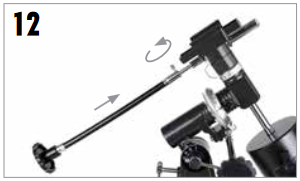

Schuif het chromen uiteinde van de slow motion bedieningskabels op de tandwielas van de equatoriale montering. Zorg ervoor dat u de stelschroef uitlijnt boven de platte plek op de as. Draai de schroef vast om hem op zijn plaats te bevestigen.

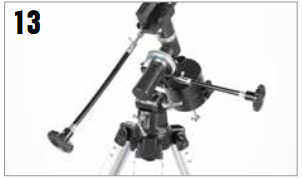

De kabel moet worden bevestigd aan de rechte klimmingsas en de andere kabel wordt bevestigd aan de declinatieas. Draai de schroef vast om de kabel op zijn plaats te bevestigen.

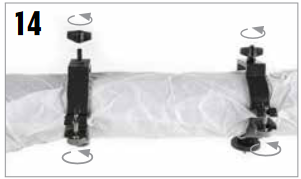

Verwijder de buisringen van de telescoopbuis door de vergrendelingsknoppen aan de zijkanten van elke ring los te draaien. Verwijder vervolgens de twee knoppen aan de onderkant van elke buisring.

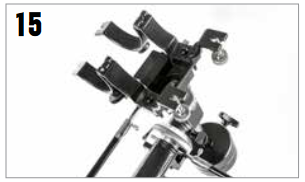

Steek de buisringen in de gaten aan de bovenkant van de montering en zet ze vast met de knoppen die u van de onderkant van elke ring hebt verwijderd.

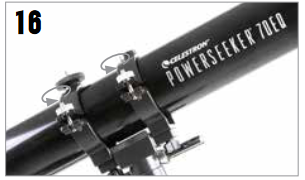

Plaats de telescoopbuis terug in de buisringen en zet de vergrendelingsknoppen vast om hem op zijn plaats te houden. De voorkant van de buis moet boven de contragewichtconstructie worden geplaatst.

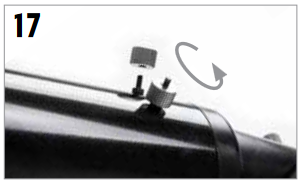

Verwijder de gekartelde moeren op de schroefdraadpennen aan het focusseereinde van de telescoopbuis.

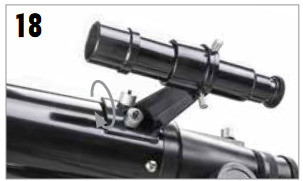

Zoek de zoekerkijker en verwijder de plastic doppen aan de voor- en achterkant van de lens. Richt de zoekerkijker zo dat de grotere lens naar de voorkant van de buis is gericht, zoals hier wordt weergegeven. Plaats de zoekerkijker over de gaten op de buis en draai hem vast met de gekartelde moeren.

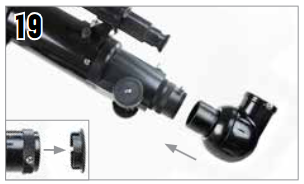

Draai de schroeven op de focusseer los, zodat ze de binnendiameter van de focusseer niet belemmeren. Verwijder de plastic dop die het uiteinde van de focusseer bedekt. Steek de diagonaal in de focusseer en draai de stelschroef vast.

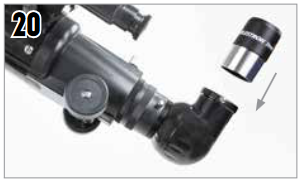

Verwijder de dop en steek het 20 mm oculair in de diagonaal en draai de stelschroef vast.

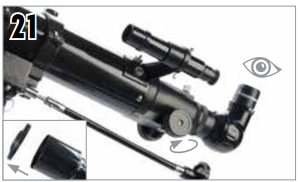

Verwijder de lensdop van de voorkant van de telescoop. Om te observeren, kijkt u door het oculair zoals hierboven weergegeven. Stel het beeld scherp door aan de knoppen onder de focusseer te draaien.

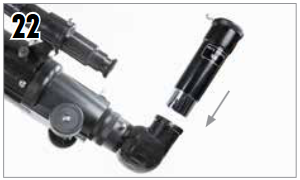

Voor extra vergroting kunt u de meegeleverde 3x barlowlens gebruiken. Plaats de barlowlens in de focusseer in plaats van het oculair. Verwijder de dop van de barlowlens.
Steek vervolgens het oculair in de barlow en draai de stelschroeven vast om het op zijn plaats te bevestigen.

ZONNEWAARSCHUWING: Probeer nooit de zon te bekijken door een telescoop zonder een geschikt zonnefilter.
HULP NODIG?
Neem contact op met de technische ondersteuning van Celestron
celestron.com/pages/technical-support

DE ZOEKERKijker UITLIJNEN

De zoeker is een van de belangrijkste onderdelen van uw telescoop. Het helpt u objecten te lokaliseren en ze in het midden van het oculair te plaatsen. De eerste keer dat u uw telescoop monteert, moet u de zoeker uitlijnen met de hoofdoptiek van de telescoop. U kunt dit het beste overdag doen*.
*
ZONNEWAARSCHUWING!
Probeer nooit de zon te bekijken door een telescoop zonder een geschikt zonnefilter!

KIES EEN DOEL

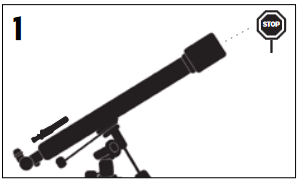

Neem de telescoop overdag mee naar buiten en zoek een gemakkelijk herkenbaar object, zoals een straatlantaarn, nummerplaat of bord. Het object moet zo ver mogelijk weg zijn, maar minstens een kwart mijl verderop.
CENTREER HET DOEL IN HET OCULAIR
Kijk door de telescoop met behulp van uw lager vermogen 20 mm oculair. Beweeg de telescoop totdat het object dat u hebt gekozen in het midden van het beeld ligt. Als het beeld wazig is, draait u voorzichtig aan de focusknoppen aan beide zijden van de telescoop totdat het scherp in beeld komt.
OPMERKING: Het beeld in uw telescoop kan omgekeerd lijken. Dit is volkomen normaal bij een astronomische telescoop.
KIJK DOOR DE ZOEKERKijker

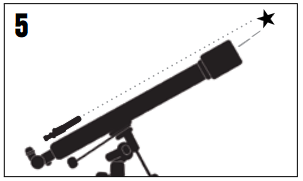

Zodra het object in het midden van uw 20 mm oculair staat, kijkt u door de zoekerkijker en zoekt u het dradenkruis.
PAS DE ZOEKERKijker AAN
Zonder de telescoop te bewegen, gebruikt u de drie vingerknoppen rond de beugel van de zoekerkijker om de zoeker te bewegen totdat het dradenkruis over hetzelfde object verschijnt dat u observeert in het 20 mm oculair van de telescoop.
TIP: Probeer één schroef tegelijk te verstellen. Draai de ene schroef een halve slag los en draai een andere met dezelfde hoeveelheid vast om ervoor te zorgen dat de zoekerkijker stevig op zijn plaats wordt gehouden.
UW ZOEKERKijker IS NU UITGELIJND!
Het zou geen heruitlijning vereisen, tenzij het wordt gestoten of valt.

UW EERSTE NACHT BUITEN DE MAAN

Het beste en gemakkelijkste doel dat u het eerst kunt proberen te bekijken, is de maan. Probeer de maan op verschillende punten in zijn fasecyclus te observeren. De beste tijd om de maan te bekijken is vanaf twee dagen na een nieuwe maan tot een paar dagen voor een volle maan. Tijdens deze periode kunt u de meeste details in de kraters en maanbergketens zien.

Zorg ervoor dat de maan zichtbaar is aan de hemel en zet uw telescoop op met het 20 mm oculair geïnstalleerd.

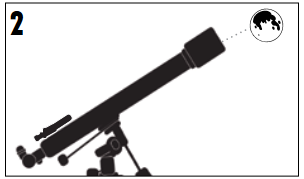

Beweeg de telescoop zodat deze ongeveer naar de maan wijst.
Kijk door de zoekerkijker en zoek het dradenkruis. Blijf de telescoop bewegen totdat het dradenkruis over de maan verschijnt.
Kijk door het 20 mm oculair van de telescoop. Draai voorzichtig aan de focusknoppen om de scherpte van het beeld aan te passen.
Om een beter beeld van de maan te krijgen, draait u de stelschroeven op de focusseer los en verwijdert u het 20 mm oculair. Vervang het door uw 4 mm oculair en draai de stelschroeven vast om het op zijn plaats te bevestigen. Het 4 mm oculair geeft u aanzienlijk meer vergroting, waardoor de maan veel groter lijkt.
OPMERKING: Mogelijk moet u de focusknoppen aanpassen wanneer u van oculair wisselt, dus zorg ervoor dat u een zo scherp mogelijk beeld krijgt.
U kunt met dezelfde techniek veel andere hemellichamen bekijken, zoals planeten, sterrenhopen en nevels, als u weet waar u ze aan de nachthemel kunt vinden.

Celestron's gratis SkyPortal-app voor iOS en Android kan u helpen om snel en gemakkelijk een breed scala aan hemellichamen te lokaliseren en te identificeren.
