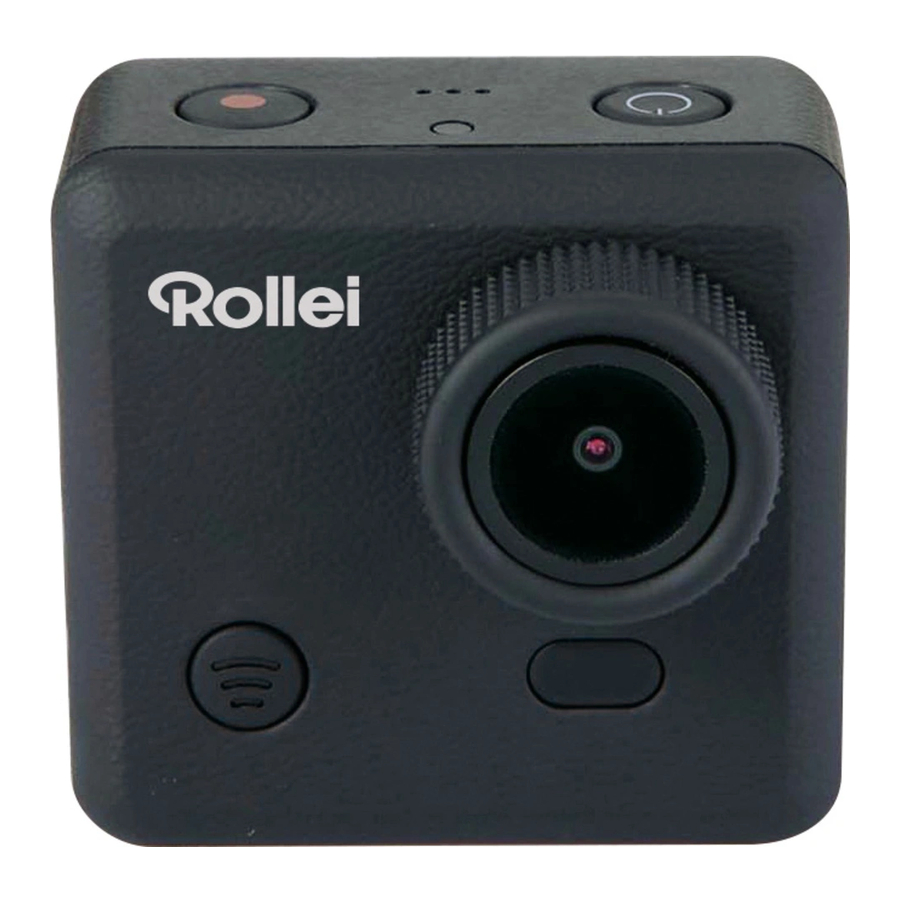

Rollei Actioncam 400 - Handleiding actiecamera

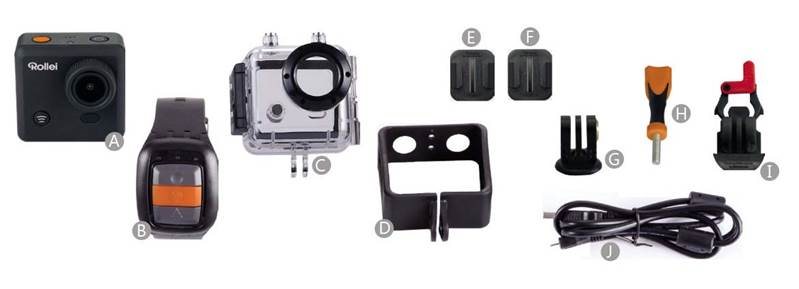

Wat zit er in de doos

Zorg ervoor dat de productverpakking de volgende inhoud heeft:

1. Rollei Actioncam 400
2. Polsafstandsbediening
3. Waterdichte behuizing
4. Draagbaar cameraframe
5. Gebogen bevestiging
6. Platte bevestiging
7. Statief
8. Vergrendelingsbout
9. Snelkoppelingsbevestiging
10. USB-kabel

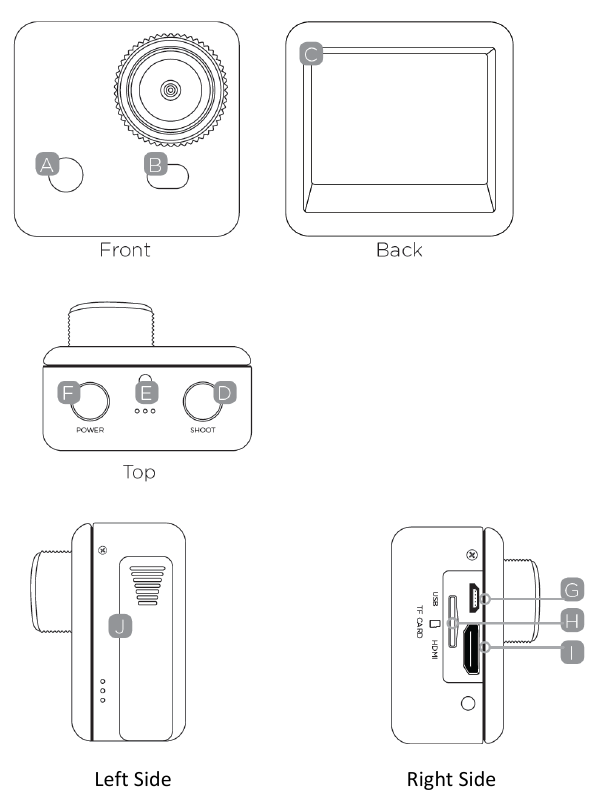

Productdiagram

1. WI‐FI Activering (Omlaag selecteren)
2. LED-stroomindicator
3. LCD-scherm
4. SHOOT (menu selecteren)
5. Microfoon
6. POWER (en menu)
7. USB-interface
8. Micro SD-kaartpoort
9. Mini HDMI-interface
10. Verwijderbare Li‐batterij

Diagram afstandsbediening

Let op:
met de afstandsbediening kunt u de camera niet inschakelen. Zorg ervoor dat de camera is ingeschakeld voordat u de afstandsbediening gebruikt.

1. LED-indicatoren
2. Foto maken
3. Video opnemen
4. Uitschakelen
5. Micro USB
   Oplaadpoort aan de achterkant van de afstandsbediening

Houd de "Power off" (Uitschakelen) knop ongeveer 4 seconden ingedrukt om de camera uit te schakelen.

Om de afstandsbediening te gebruiken, moet u eerst coderen voordat u de camera inschakelt.

Coderingsprocedures:

1. Houd de toetsen "Picture" (Foto) en "Video" van de afstandsbediening tegelijkertijd ingedrukt en schakel vervolgens de camera in;
2. Wanneer de camera de real-live interface betreedt, laat u de toetsen "Photo" (Foto) en "Video" los;
3. Het middelste blauwe indicatielampje gaat branden, waarna de codering is voltooid.

Opmerking:

• Blijf de toetsen "Photo" (Foto) en "Video" vasthouden tijdens het coderen;
• U hoeft slechts één keer te coderen, daarna herkent de camera automatisch;
• De Wi – Fi-functie en de afstandsbediening kunnen niet tegelijkertijd worden gebruikt.

Uw Rollei Actioncam 400 instellen

Schakel de camera in: houd de POWER-knop enkele seconden ingedrukt.

Wanneer de camera is ingeschakeld, verschijnt het Rollei-logo op het scherm en de drie rode LED-lampjes gloeien rood. De camera staat nu in de videomodus.

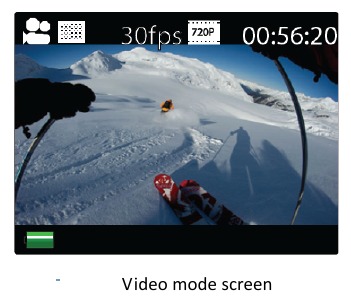

Videomodus

Zodra de camera is ingeschakeld, gaat deze standaard naar de video-opnamemodus. Druk op de SHOOT-knop om de opname te starten. Wanneer de opname begint, ziet u de rode lampjes knipperen. Om de opname te beëindigen, drukt u nogmaals op de SHOOT-knop.

Om het menu Instellingen te openen, drukt u op de POWER-knop (druk onmiddellijk in en laat los, als u deze te lang vasthoudt, wordt de camera uitgeschakeld).

Opmerking:
Het menu Setup is afhankelijk van de actieve modus. Als de videomodus actief is, worden de video-opname-instellingen weergegeven, of als de fotomodus actief is, worden de instellingen voor het maken van foto's weergegeven.

Standaard is de videomodus de actieve modus wanneer u het apparaat inschakelt.

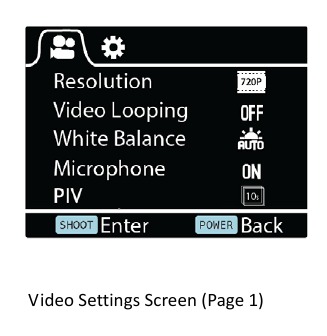

Video-instellingen

Hiermee kan de gebruiker de video-kwaliteitsinstellingen aanpassen.

Navigatie: Gebruik de Wi‐Fi-knop om te navigeren, de SHOOT-knop om een selectie te openen/bevestigen en de POWER-knop om terug te gaan.

Resolutie

Hiermee kan de gebruiker de video-opnameresolutie instellen:

• 1080P 30fps
• 720P 30fps
• 720P 60fps

Video Looping

Hiermee kan de gebruiker de opnameduur instellen

• UIT‐In deze modus genereert de camera om de 30 minuten een nieuw bestand
• 2 min‐In deze modus genereert de camera om de 2 minuten een nieuw bestand
• 5 min‐In deze modus genereert de camera om de 5 minuten een nieuw bestand

Witbalans

De fabrieksinstelling is Auto. Als u Auto UIT schakelt, vergeet dan niet aan te passen wanneer de lichtomstandigheden veranderen.

De volgende vooraf ingestelde modi zijn ook beschikbaar
Daglicht, Bewolkt, Wolfraam, Fluor

Microfoon

SELECT Outdoor (Buiten) of Car (Auto) om in verschillende scènes op te nemen met een beter audio-effect, SELECT OFF (UIT) voor alleen video.

PIV

Hiermee wordt automatisch vastleggen van afbeeldingen ingeschakeld tijdens de video-opname:

• Off (Uit) ‐ Automatisch vastleggen van afbeeldingen uitschakelen
• 10 Sec‐Auto capture (Automatisch vastleggen) om de 10 seconden
• 20 Sec‐Auto capture (Automatisch vastleggen) om de 20 seconden
• 30 Sec‐Auto capture (Automatisch vastleggen) om de 30 seconden
• 60 Sec‐Auto capture (Automatisch vastleggen) om de 60 seconden

Datumstempel

• Off (Uit): om de weergave van de datumstempel op opnamen uit te schakelen
• Date (Datum): om de datum op opnamen weer te geven
• Date & Time (Datum en tijd): om de datum en tijd op opnamen weer te geven

Algemene instellingen

Hiermee kan de gebruiker de algemene apparaatinstellingen aanpassen

Om naar Algemene instellingen te gaan, opent u eerst het menu Instellingen door op de POWER-knop te drukken, en houdt u vervolgens de SHOOT-knop 3 seconden ingedrukt

Navigatie:
Gebruik de Wi‐Fi-knop om te navigeren, de SHOOT-knop om een selectie te openen/bevestigen en de POWER-knop om terug te gaan.

Automatisch uitschakelen

Om de functie Automatisch uitschakelen in te stellen

Automatisch LCD uitschakelen

Hiermee wordt bepaald of het LCD-scherm wordt uitgeschakeld na 1 min, 3 min of 5 min. Druk op een willekeurige toets om het scherm in te schakelen.

Selecteer OFF (UIT) om het scherm altijd AAN te houden.

Schermrotatie

Om het scherm te roteren.

Datum en tijd

Hiermee kan de gebruiker de datum en tijd aanpassen.

Opmerking:
Gebruik de Wi‐Fi-knop om de datum en tijd te wijzigen, gebruik de SHOOT-knop om te bevestigen. De datum wordt ingevoerd in de indeling Jaar/Maand/Dag. De tijd is gebaseerd op een 24-uurs klok.

Taal

Om de apparaattaal te selecteren

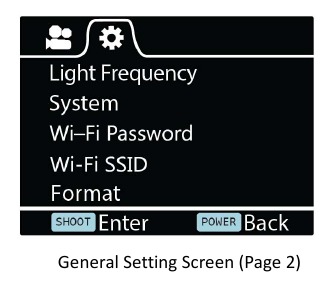

Lichtfrequentie

Het selecteren van de juiste lichtfrequentie voorkomt de mogelijkheid van stroboscopisch effect.

Systeem

• Factory Reset (Fabrieksinstellingen herstellen): om de camera terug te zetten naar de fabrieksinstellingen.
• System Info (Systeeminformatie): om de firmwareversie te controleren
• Card Info (Kaartinfo): om de SD-kaartinformatie te bekijken

Wi–Fi-wachtwoord

Stel uw nieuwe Wi–Fi-wachtwoord in.

Opmerking:
Het standaard Wi–Fi-wachtwoord is 1234567890.

Gebruik de Wi‐Fi-knop om te navigeren, gebruik de SHOOT-knop om te bevestigen.

Wi‐Fi SSID

Stel uw nieuwe Wi‐Fi-naam in.

Opmerking:
Gebruik de Wi‐Fi-knop om te navigeren, gebruik de SHOOT-knop om te bevestigen. De naam wordt ingevoerd in de indeling " Wi‐Fi_CAM_000", u kunt alleen de laatste drie cijfers wijzigen die worden weergegeven met cyclische nummers.

Formatteren

Dit is om de kaart te formatteren. Als u ervoor kiest om de kaart te formatteren, worden alle gegevens op de kaart permanent gewist.

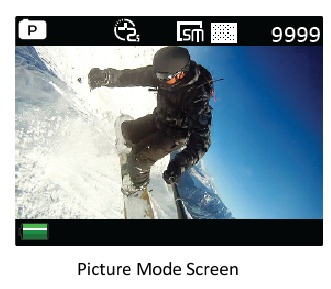

Picture Mode (Foto-modus)

Met deze modus kunnen gebruikers snapshots maken

Om deze modus te activeren:

• Schakel de camera in
• Houd de SHOOT-knop 3 seconden ingedrukt.
• U ziet P( ) linksboven in het scherm
• Druk op de SHOOT-knop om snapshots te maken

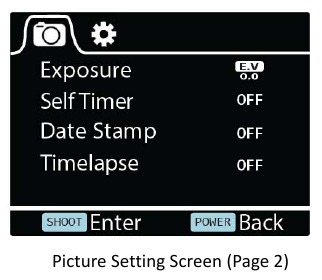

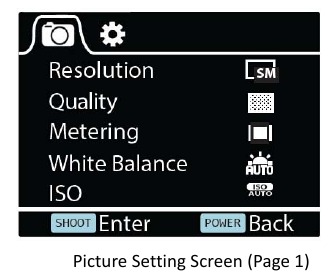

Picture Settings (Foto-instellingen)

Om het SETUP-menu voor de Picture Mode (Foto-modus) te openen, drukt u op de POWER-knop (direct kort indrukken - als u hem te lang ingedrukt houdt, wordt de camera uitgeschakeld).

• Resolution (Resolutie)
  Om de beeldresolutie te selecteren.
• Quality (Kwaliteit)
  Om de beeldkwaliteit in te stellen.
• Metering (Meting)
  De meetmodus verwijst naar de manier waarop een camera de belichting bepaalt.
• White Balance (Witbalans)
  De fabrieksinstelling is Auto. Als u Auto uitschakelt, vergeet dan niet om aan te passen wanneer de lichtomstandigheden veranderen.
• ISO
  Dit is de meting van hoe gevoelig de sensor van een digitale camera is voor licht.

• Exposure (Belichting)
  Hiermee kan de gebruiker de lichtbelichtingswaarde instellen
• Self Timer (Zelfontspanner)
  Hiermee kan de gebruiker de timer instellen voor automatische beeldvastlegging
• Date Stamp (Datumstempel)
  • Off: om het weergeven van de datumstempel op vastleggingen uit te schakelen
  • Date: om de datum weer te geven op vastleggingen
  • Date & Time: om de datum en tijd weer te geven op vastleggingen
• Timelapse
  Met deze functie kunt u de intervallen/frequentie instellen waarmee een frame wordt vastgelegd. U kunt hier de tijdfrequentie instellen.

Uw Rollei Actioncam 400 gebruiken

Voorbereiding en het opladen van de batterij

Voordat u de Rollei Actioncam 400 voor de eerste keer gebruikt, moet u de batterij volledig opladen.
Procedure:

1. Sluit de Rollei Actioncam 400 aan op een computer (of een andere USB-stroombron) met behulp van de USB-kabel (meegeleverd).

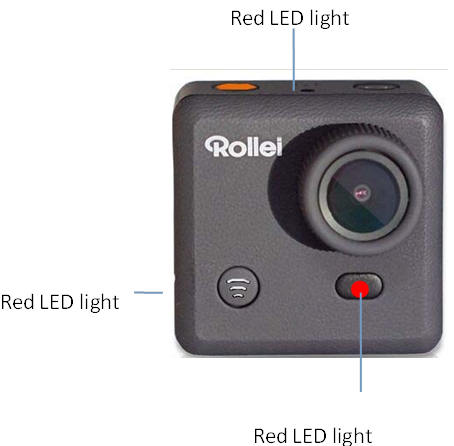

2. A: Als de camera is ingeschakeld tijdens het opladen, zullen 3 rode lampjes rood oplichten totdat de batterij volledig is opgeladen.
   B: Er gaat slechts één rood lampje branden als de camera is uitgeschakeld tijdens het opladen.
3. Het duurt ongeveer 5 uur om een volledig lege batterij volledig op te laden. De rode indicatielampjes gaan uit wanneer de batterij volledig is opgeladen.
   Wanneer de batterij bijna leeg is, kunnen sommige functies van de camera niet worden gebruikt, zoals de wifi-functie.

Plaats de Micro SD*

• Het wordt aanbevolen om een Micro SD-kaart van klasse 6 (of hoger) te gebruiken om vloeiende videobestanden op te nemen. Kaarten van een lagere klasse kunnen ervoor zorgen dat de video wazig of schokkerig is.
• Er is maar één juiste richting om de Micro SD-kaart in de sleuf te plaatsen. Duw de kaart niet met geweld in de kaartsleuf, omdat dit zowel de camera als de kaart kan beschadigen.
• Het wordt aanbevolen om nieuwe kaarten te formatteren van kaarten die eerder in andere camera's zijn gebruikt. Om de Micro SD-kaart te formatteren:
  Opmerking: Het formatteren van de kaart verwijdert de inhoud permanent.

Video Recording (Video-opname)

Zodra de camera is ingeschakeld, gaat deze standaard naar de video-opnamemodus. Druk op de SHOOT-knop om de opname te starten. Wanneer de opname begint, ziet u de rode lampjes knipperen. Om de opname te beëindigen, drukt u nogmaals op de SHOOT-knop.

Image Capturing (Foto's maken)

Om een snapshot te maken, moet u de camera van de videomodus naar de foto-opnamemodus schakelen.
Om deze modus te openen:

• Schakel de camera in
• Houd de SHOOT-knop 3 seconden ingedrukt
• U ziet linksboven in het scherm

Playback Mode (Afspeelmodus)

Navigatie: Gebruik de Wi‐Fi-knop om te navigeren, de SHOOT-knop om de selectie te Enter/Confirm (Bevestigen), de POWER-knop om terug te gaan.

Hiermee kunt u de vastgelegde video's en afbeeldingen bekijken. Ga eerst naar de Picture mode (Foto-modus) en houd vervolgens de SHOOT-knop 3 seconden ingedrukt.

Om een opgenomen video te bekijken, gaat u naar VIDEO en selecteert u het bestand.

Om een vastgelegde afbeelding te bekijken, gaat u naar IMAGE.

Om een loop-opname te bekijken, gaat u naar LOOP.

Om de afbeelding te verwijderen, selecteert u het bestand en drukt u op de POWER-knop. U ziet daar de optie verwijderen. U kunt de optie selecteren om een enkel bestand of alle bestanden te verwijderen.

Om de Playback mode (Afspeelmodus) te verlaten, houdt u de SHOOT-knop ingedrukt om terug te keren naar de normale opnamemodus.

Verbinding maken met de TV

U kunt het LCD-scherm van de camera op een TV-scherm weergeven. Opmerking: U hebt een Mini HDMI naar HDMI-kabel nodig. z Schakel de camera in z Sluit het Mini HDMI-uiteinde aan op de poort op de camera en het HDMI-uiteinde op de HDMI-poort op de TV z Selecteer de juiste bron op de TV z Schakel de camera in

Wi‐Fi Setup (Wi-Fi instellen)

De Rollei Actioncam 400 maakt volledige camerabediening, live previewing en het afspelen van foto's/video's op de meeste Smartphones en Tablets mogelijk.

1. Download de app "Rollei 400/410" van "Google Play" of van de Apple "App Store".

2. Activeer Wi‐Fi op uw Rollei Actioncam 400 door op de Wi‐Fi-knop te drukken.
3. Ga naar de Wi‐Fi-instellingen op uw telefoon, u ziet Wi‐Fi_CAM_000 in de lijst met beschikbare draadloze netwerken.
   Opmerking: U kunt de Wi‐Fi-naam wijzigen in de menu-instelling.
4. Verbind uw telefoon met de "Rollei 400/410" via Wi‐Fi.
5. Het standaard Wi‐Fi Password (Wi-Fi-wachtwoord) voor de Rollei Actioncam 400 is: 1234567890
   Opmerking: U kunt het Wi‐Fi password (Wi-Fi-wachtwoord) wijzigen in de menu-instelling.
6. Open de app "Rollei 400/410"

   Voordat u de camera via Wi‐Fi verbindt, moet u de 'Rollei 400/410'-app downloaden op uw smartphone of tablet.

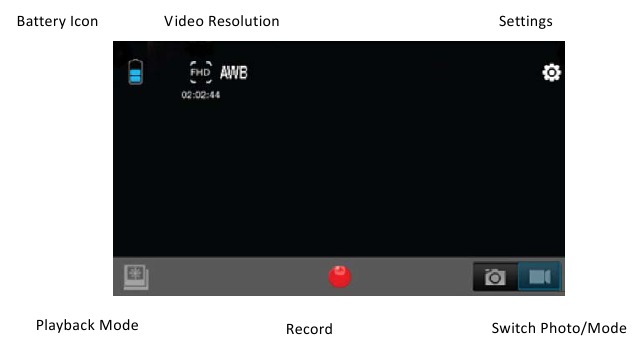

App Interface Diagram (App-interface diagram)

Opmerking:
Om de opgenomen video's op uw telefoon te bekijken, moet u ze eerst downloaden.

Saving and Viewing Options (Opslag- en weergaveopties)

Transferring files to PC (Bestanden overzetten naar de PC)

Gebruik de meegeleverde USB-kabel (J) om de camera op uw computer aan te sluiten. Het LCD-scherm van de camera geeft het MSDC-pictogram weer en uw computer ziet uw camera als een extern opslagapparaat. U kunt ook de Micro SD-kaart verwijderen en een kaartlezer (niet meegeleverd) gebruiken om hetzelfde resultaat te bereiken.

1. Selecteer de bestanden die u naar uw computer wilt overbrengen door ze te markeren.
2. Sleep de bestanden naar de gewenste locatie op uw computer (dit maakt een kopie van het bestand op uw computer) OF klik met de rechtermuisknop op het bestand, selecteer "Copy" (Kopiëren) en klik met de rechtermuisknop op de gewenste locatie in uw computer en selecteer "Paste" (Plakken).

Opmerking:
U kunt ook hele mappen met foto's / video's naar uw computer overbrengen.

De camera gebruiken als webcam

Sluit de camera aan op de PC met behulp van de meegeleverde USB-kabel (J). Wanneer u MSDC op het LCD-scherm van de camera ziet, houdt u de SHOOT-knop 3 seconden ingedrukt. Vervolgens ziet u PCCAM op het scherm van de camera.

Opmerking:
U kunt niet opnemen wanneer de camera in de PCCAM-modus staat.

De Rollei Actioncam 400 in de waterdichte behuizing installeren

• De Rollei Actioncam 400 is ontworpen om te worden gebruikt in de waterdichte behuizing (C). Voordat u de Rollei Actioncam 400 in de behuizing plaatst, selecteert u de video- of fotomodus.

Opmerkingen:

• Zorg ervoor dat de behuizing droog en schoon is.
• Plaats de Rollei Actioncam 400 en zorg ervoor dat de lens netjes in de lensholte past.
• Sluit de veiligheidsvergrendeling.
• De Rollei Actioncam 400 kan worden gemonteerd met behulp van de meegeleverde accessoires.

FAQ

Q. Waarom flikkeren de rode LED's?
A. De batterij is bijna leeg. U moet de camera opladen.

Q. Mijn Rollei Actioncam 400 gaat NIET aan. Waarom?
A. De batterij is leeg. U moet hem opladen (volledig opladen vanaf leeg duurt ongeveer 5 uur).

Q. Mijn Rollei Actioncam 400 schakelt automatisch uit. Waarom?
A: De batterij is bijna leeg of u hebt de automatische uitschakelfunctie ingesteld.

Q. Video's en foto's zijn wazig. Waarom?
A: De lens kan vuil zijn. Maak de lens eerst schoon.

Q. Mijn Rollei Actioncam 400 kan niet worden gezien door mijn computer. Waarom?
A: Probeer een andere USB-kabel of een andere USB-poort.

Specificaties

Systeemvereisten
