Rollei Actioncam 560 Touch - Handleiding voor de actioncamera

Belangrijkste kenmerken

Videoresolutie: 4K@60FPS, 4K@30FPS, 1440P@30FPS, 1080P@120FPS, 1080P@60FPS, 720P@240FPS, 720P@120FPS
Beeldresolutie: 20MP
2'' TFT-touchscreen
3.8V/1100mAh verwijderbare lithium-ionbatterij Ondersteuning voor wifi-verbinding
Ondersteuning voor 2.4G RF-afstandsbediening
Ondersteuning voor MicroSD-kaart tot 64 GB

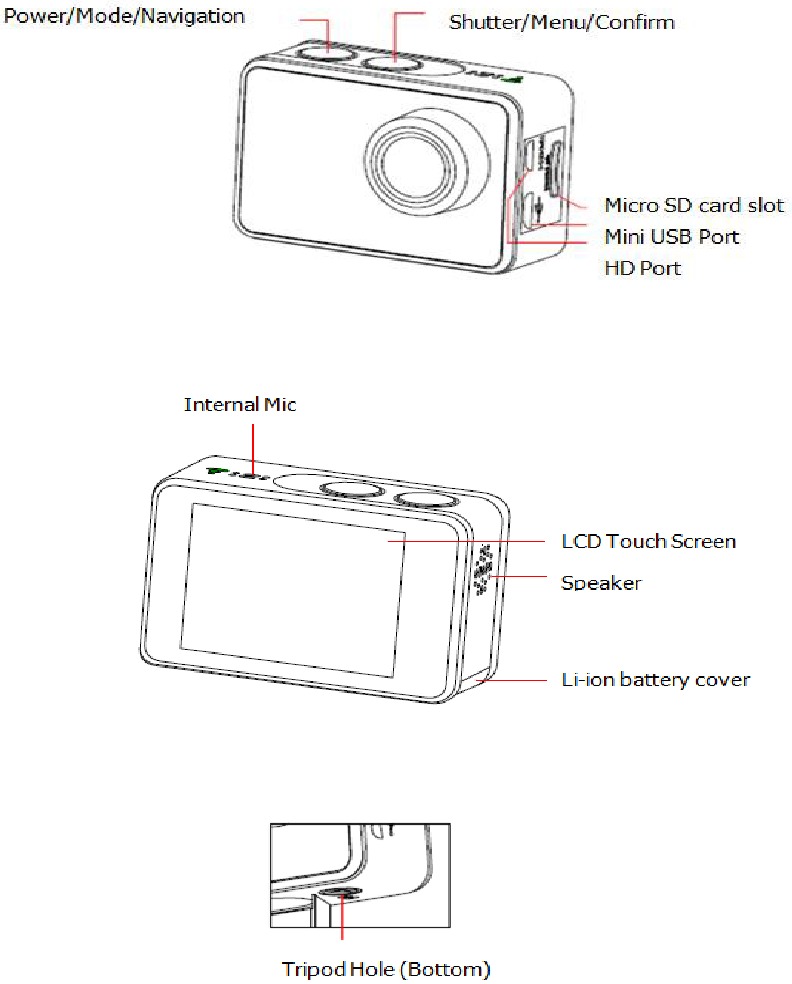

Camerabeschrijving

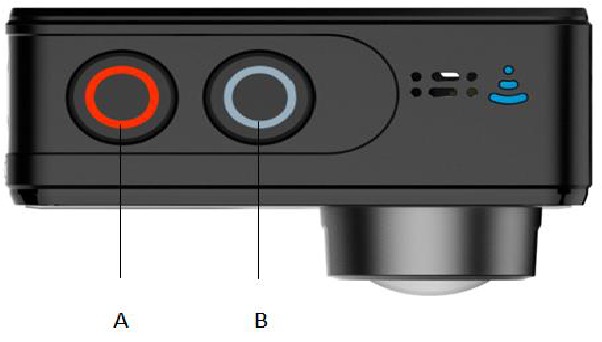

De camera gebruiken

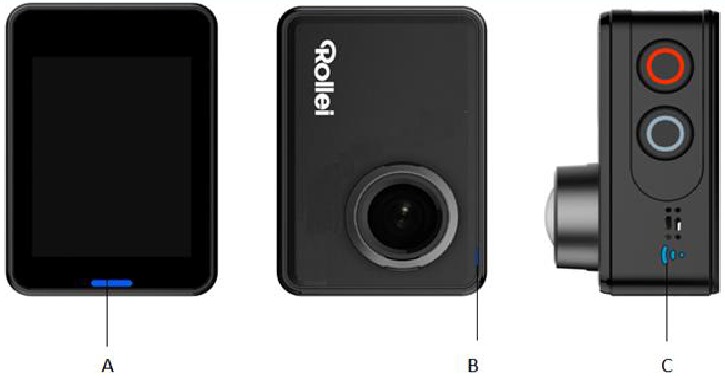

Indicatoren

De camera in- en uitschakelen

Inschakelen

Houd de aan/uit-knop (A) 3 seconden lang ingedrukt om in te schakelen, indicator A wordt blauw.

Uitschakelen

Houd de aan/uit-knop (A) 3 seconden lang ingedrukt om uit te schakelen, indicator A knippert en gaat vervolgens uit.

Een geheugenkaart plaatsen

Plaats een MicroSD-kaart in de SD-kaartsleuf.

OPMERKING:

1. We raden aan om Micro SD-kaarten van klasse 10 (of hoger) te gebruiken voor een vloeiende opname. Een lagere klasse van de Micro SD-kaarten kan wazige video's of frame drops veroorzaken.
2. Er is maar één juiste richting om de SD-kaart in de sleuf te steken. Forceer de kaart niet in de kaartsleuf, omdat dit zowel de SD-kaart als de camera kan beschadigen.
3. Een nieuwe Micro SD-kaart moet voor gebruik worden geformatteerd.

De batterij opladen

Laad de batterij volledig op voordat u de AC 560 TOUCH voor de eerste keer gebruikt.

1. Sluit de AC 560 TOUCH aan op een USB-oplader of USB-apparaat met een Mini USB-kabel.
2. Laadindicator B wordt rood tijdens het opladen.
3. Een volledig lege batterij heeft ongeveer 2,5 uur nodig om volledig op te laden. De rode indicator gaat uit nadat de batterij volledig is opgeladen.
4. Wanneer de batterij bijna leeg is, knippert de rode indicator B twee keer per seconde.
5. Sommige functies, zoals wifi, zijn niet beschikbaar als de batterij bijna leeg is.

Camera in de waterdichte behuizing plaatsen

1. Zorg ervoor dat de behuizing droog en schoon is.
2. Plaats de camera en zorg ervoor dat de lens netjes in de lensholte past.
3. Sluit de vergrendelingsklemmen.
4. De waterdichte behuizing kan worden gemonteerd met behulp van de accessoires in de doos.

Een video opnemen

Druk op de sluiterknop (B) wanneer de stroom is ingeschakeld, LED B wordt groen en blijft twee keer per seconde knipperen; Druk nogmaals op de sluiterknop (B) om te stoppen en het LED B-lampje gaat uit.

Een enkele foto maken

Druk eenmaal op de sluiterknop (B) om een enkele foto te maken, LED B knippert groen.

Modusverschuiving

1. Hoofdmodusverschuiving (A)
   Wanneer ingeschakeld, kort op knop A drukken om te schakelen tussen Video-opname - Foto maken - Afspelen - Instelling, pauzeren om in de huidige modus te bevestigen.
   U kunt dit menu eenvoudig openen met aanraakbediening door op de linkerpijl te tikken.

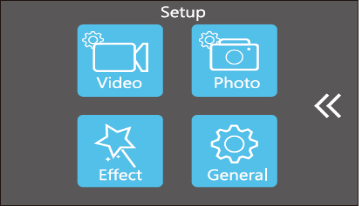

2. Hoofdmodusverschuiving (B)
   Wanneer ingeschakeld, 3 seconden lang op knop B drukken om het menu Setup te openen: Video - Foto - Effect - Algemeen.

Uw camera instellen

Houd knop B lang ingedrukt om naar Setup "Video - Photo - Effect - General" te gaan, druk op knop A om te navigeren en druk op knop B om te bevestigen. Houd knop B nogmaals lang ingedrukt om af te sluiten.

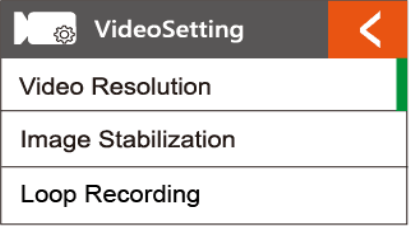

Video-instellingen

Druk eenmaal op de aan/uit-knop (A) om te navigeren, druk op de ontspanknop (B) om de selectie te openen/bevestigen.

Videoresolutie

Om de videoresolutie in te stellen.

Beeldstabilisatie

Om de digitale beeldstabilisatie te activeren/deactiveren. Beeldstabilisatie kan niet worden geactiveerd bij 4K@60fps, 1080p@120fps, 720p@240fps, 720p@120fps.

Loop-opname

Hiermee kunt u continu opnemen met behulp van intervalopnamen. De camera verwijdert het oudste loop-opnamebestand en vervangt het door de nieuwste opname wanneer de MicroSD-kaart vol is.

Time-lapse-interval

Hiermee kunt u één frame opnemen met het ingestelde tijdsinterval van Uit/0,5 sec/1 sec/3 sec/5 sec/10 sec/30 sec/60 sec. Het uiteindelijke videobestand wordt opgeslagen.

Time-lapse-duur

Om de video-time-lapse-duur te bepalen van "Onbeperkt/5 min/10 min/15 min/20 min/30 min/60 min, alleen beschikbaar wanneer Time Lapse Photo Interval is geactiveerd.

Slowmotionfilm

Hiermee kunt u de actie sneller opnemen dan normaal of langzamer afspelen dan normaal. Deze functie is alleen beschikbaar op 1280x 720p@120fps.

Fast Motion-film

Hiermee kunt u de actie langzamer opnemen dan normaal of sneller afspelen dan normaal. Deze functie is niet beschikbaar wanneer Time-lapse is geactiveerd.

Ruisonderdrukking wind

Om het windgeruis tijdens video-opname te verminderen.

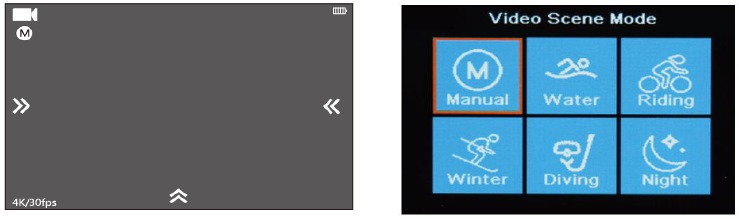

Scenemodus

Om verschillende scenemodi in te stellen: Handmatig, Water, Rijden, Winter, Duiken, Nacht.
U kunt deze modus eenvoudig bedienen met aanraakbediening door op de rechterpijl te tikken.

Datumstempel

Om te bepalen of de datum/tijd-markering boven op de video's wordt weergegeven.

Automatisch weinig licht

Voor opnamen bij weinig licht.

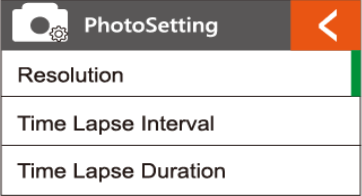

Foto-instellingen

Druk eenmaal op de aan/uit-knop (A) om te navigeren, druk op de ontspanknop (B) om de selectie te openen/bevestigen.

Resolutie

Om de beeldresolutie in te stellen.

Time-lapse-interval

Hiermee kunt u een continue reeks foto's maken met de volgende intervallen Uit/0,5 sec/1 sec/3 sec/5 sec/10 sec/30 sec/60 sec.

Time-lapse-duur

Om de time-lapse-duur van de foto te bepalen van "Onbeperkt/5 min/10 min/15 min/20 min/30 min/60 min (alleen beschikbaar wanneer Time Lapse Photo Interval is geactiveerd).

Foto-burst

Hiermee kunt u 3 opnamen/1s, 7 opnamen/2s, 15 opnamen/4s, 30 opnamen/8s maken.

Timer

Wanneer deze modus is ingeschakeld, kunt u intervallen van 3 sec, 5 sec, 10 sec instellen wanneer een enkele foto wordt gemaakt na het klikken op de opnameknop.

Datumstempel

Om te bepalen of de datum/tijd-markering bovenaan de foto's wordt weergegeven.

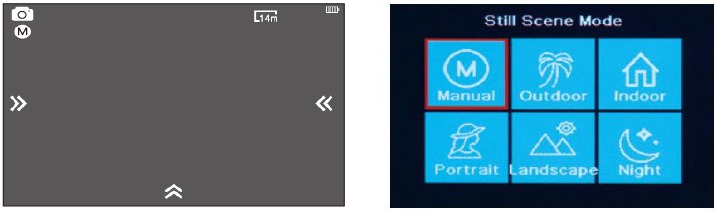

Scenemodus

Om verschillende scenemodi in te stellen: Handmatig, Buiten, Binnen, Portret, Landschap, Nacht.
U kunt deze modi eenvoudig bedienen met aanraakbediening door op de rechterpijl te tikken.

Beeldkwaliteit

Om de beeldkwaliteit in te stellen.

Lange belichtingstijd

Om een lange sluitertijd te gebruiken om de stationaire elementen van afbeeldingen scherp vast te leggen.

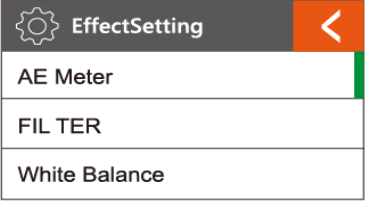

Effectinstellingen

Druk eenmaal op de aan/uit-knop (A) om te navigeren, druk op de ontspanknop (B) om de selectie te openen/bevestigen.

AE-meter

Om te bepalen welke beeldgebieden worden gebruikt om de juiste belichting te berekenen.

FILTER

Om natuurlijk licht te filteren om beeldeffecten te veranderen.

Witbalans

De fabrieksinstelling is Auto. Als u Auto uitschakelt, past u de witbalans aan wanneer de lichtomstandigheden veranderen.

EV

Hiermee kan de gebruiker de lichtbelichtingswaarde instellen.

ISO

Dit is de meting van de gevoeligheid van de sensor voor licht.

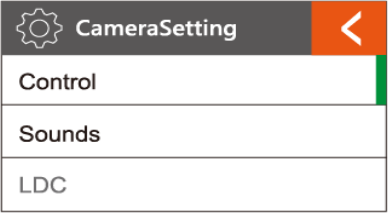

ALGEMENE INSTELLINGEN

Bediening

Hiermee kan de gebruiker het microfoonvolume, het luidsprekervolume en de LCD-helderheid instellen.

Geluiden

Schakelt het geluid van sluiter, opstarten, pieptoon uit of aan.

LDC

Om de vervorming van de groothoeklens te corrigeren.

FOV

Om de groothoeklens in te stellen: Super breed, Breed, Gemiddeld, Smal.

Netfrequentie

Het selecteren van de juiste lichtfrequentie vermijdt de mogelijkheid van stroboscopisch effect.

WIFI

Selecteren om de Wi-Fi-functie in of uit te schakelen.

RF

Schakel de afstandsbedieningsfunctie uit of in.

Datum & tijd

Hiermee kan de gebruiker de datum en tijd aanpassen.

Schermbeveiliging

Dit bepaalt of het LCD-scherm na 1 min, 3 min, 5 min wordt uitgeschakeld. Druk op een willekeurige toets om het scherm in te schakelen.
Selecteer UIT om het scherm altijd AAN te houden.

Automatisch uitschakelen

De camera wordt uitgeschakeld wanneer deze na een bepaalde tijd niet wordt gebruikt.

Snel opnemen

De camera neemt automatisch op zodra deze wordt ingeschakeld.

USB
MSDC

Gebruik de USB-kabel om de camera op uw computer aan te sluiten, de camera wordt automatisch ingeschakeld. Ga naar de opslagmodus en uw camera wordt gebruikt als een extern opslagapparaat. U kunt ook de MicroSD-kaart verwijderen en een kaartlezer (niet meegeleverd) gebruiken om hetzelfde resultaat te bereiken.

1. Selecteer de bestanden die u naar uw computer wilt overbrengen door ze te markeren.
2. Sleep de bestanden naar de gewenste locatie op uw computer (dit maakt een kopie van het bestand op uw computer) OF klik met de rechtermuisknop op het bestand, selecteer "Kopiëren" en klik met de rechtermuisknop op de gewenste locatie op uw computer en selecteer "Plakken".

Opmerking: U kunt ook hele mappen met foto's / video's naar uw computer overbrengen.

UVCMJPG

De camera kan worden gebruikt als een pc-camera (webcam).

Wi-Fi-instellingen resetten

Om de Wi-Fi terug te zetten naar de fabrieksinstellingen.

TAAL

Om de apparaattalen te selecteren.

Kaart formatteren

Dit is om de MicroSD-kaart te formatteren. Als u ervoor kiest om de kaart te formatteren, worden alle gegevens op de kaart permanent gewist.

Systeem
Fabrieksreset

Om de camera terug te zetten naar de fabrieksinstellingen.

Systeeminformatie

Om de informatie van het systeem weer te geven.

Kaartinfo

Om de capaciteit en de vrije ruimte van de MicroSD-kaart weer te geven.
Opmerking: U kunt sommige instellingen, zoals Pieptoon, Microfoon, Luidspreker, RF en Wi-Fi, eenvoudig bedienen met aanraakbediening door op de bovenste pijl te tikken.

Afspeelmodus

Druk op de aan/uit-knop (A) om te navigeren, houd de ontspanknop (B) lang ingedrukt om de selectie te openen, druk kort op de ontspanknop (B) om af te spelen, druk nogmaals kort op de ontspanknop (B) om het afspeelbedieningspaneel te verlaten.

U kunt het gemakkelijker bedienen door op het scherm te tikken.

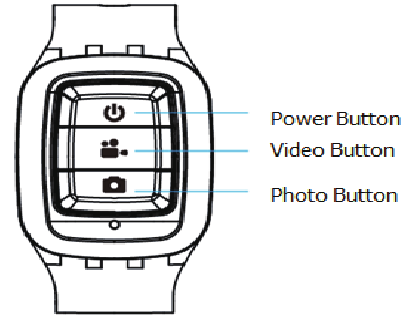

Afstandsbediening

Alleen spatwaterdicht, niet waterdicht

Radiofrequentie afstandsbediening: 2,400 GHz - 2,4835 GHz; Zendvermogen: 1,6 mW

Koppelingsprocedure

Activeer de "RF" in het cameramenu of het snelmenu onder aan het scherm, houd de "power" (aan/uit) knop van de afstandsbediening 3 seconden ingedrukt. De LED-indicator wordt blauw wanneer het koppelen is voltooid.

Uw afstandsbediening gebruiken

Aan/uit-knop

Houd de Power OFF button 3 seconden ingedrukt om de camera uit te schakelen, de LED-indicator gaat dan ook uit.

Video-opname

Druk eenmaal op de videoknop om de opname te starten, de LED-indicator knippert ook twee keer, druk nogmaals op de videoknop om te stoppen.

Een foto maken

Druk eenmaal op de fotoknop om een enkele foto te maken, de LED-indicator van de afstandsbediening knippert twee keer.

Een nieuwe knoopcelbatterij vervangen

Net als elke andere batterij, raakt die in de AC 560 TOUCH-afstandsbediening uiteindelijk leeg. Wanneer dit gebeurt, knippert de rode LED-indicator één keer per seconde. U moet de batterij vervangen door een nieuwe.

Hoe vervang ik een knoopcelbatterij?

• Stap 1


• Stap 2


• Stap 3


1. Koop een knoopcel met modelnr. CR2032.
2. Schroef de ronde dop aan de onderkant van de afstandsbediening los, zie bovenstaande afbeeldingen ter referentie.
3. Verwijder de oude batterij.
4. Plaats de nieuwe batterij in de sleuf met de platte kant naar boven.

Wi-Fi instellen

De AC 560 TOUCH maakt volledige camerabediening, live preview en weergave van foto's/video's mogelijk op de meeste smartphones en tablets.

1. Download de app "Rollei AC550/560 Touch" uit de "Google Play Store" of uit de Apple "App Store".
2. Activeer Wi-Fi in het ALGEMENE INSTELLINGENMENU.
   Let op: U kunt eenvoudig toegang krijgen tot de Wi-Fi-instelling met aanraakbediening door omhoog te vegen
3. Ga naar de Wi-Fi-instellingen op uw telefoon, u ziet "AC 560 TOUCH-XXXXXX" in de lijst met beschikbare draadloze netwerken. "XXXXX" is een placeholder voor het individuele nummer van de camera.
   Let op: U kunt de Wi-Fi-naam wijzigen in de menu-instelling.
4. Verbind uw telefoon met de "AC 560 TOUCH-XXXXXX" via Wi-Fi. Het standaard Wi-Fi-wachtwoord voor de AC 560 TOUCH is: 1234567890.
   Let op: U kunt het Wi-Fi-wachtwoord wijzigen in de menu-instelling.
5. Open de app "Rollei AC550/560 Touch"

   Voordat u de camera via Wi-Fi verbindt, moet u de "Rollei AC550/560 Touch"-app downloaden op uw smartphone of tablet.

Opties voor opslaan en bekijken

Aansluiten op tv

U kunt het LCD-scherm van de camera weergeven op een tv-scherm.

Let op: U hebt een extra Micro HDMI-naar-HDMI-kabel nodig, die niet is inbegrepen in het standaardpakket.

• Schakel de camera in;
• Sluit het Mini HDMI-uiteinde aan op de poort van de camera en het HDMI-uiteinde op de HDMI-poort van de tv;
• Selecteer de juiste bron op de tv.

• Laat de camera niet vallen.
• Plaats geen zware voorwerpen op de camera.
• Houd de camera uit de buurt van water en vloeistoffen (tenzij uitgerust met een waterdichte behuizing). Dit kan storingen veroorzaken.
• Laad de batterij op via de USB-kabel.
• De camera mag niet warmer worden dan 55 °C.
• Gebruik de camera niet wanneer deze bijna leeg is.
• Gebruik de camera niet tijdens het opladen.
• Probeer niet de behuizing van de camera te openen of op enigerlei wijze te wijzigen. Als de camera is losgemaakt, vervalt de garantie.

Afvalverwerking

Verpakking weggooien: Scheid de verpakking voor de afvalverwerking in verschillende soorten. Karton en plaat moeten als papier worden afgevoerd en folie moet worden gerecycled.

Afvalverwerking van afgedankte elektrische en elektronische apparatuur en/of batterijen door gebruikers in particuliere huishoudens in de Europese Unie.
Dit symbool op het product of op de verpakking geeft aan dat dit niet als huishoudelijk afval mag worden afgevoerd. U moet uw afgedankte apparatuur en/of batterij afvoeren door deze in te leveren bij het daarvoor bestemde inzamelpunt voor recycling van elektrische en elektronische apparatuur en/of batterijen. Neem voor meer informatie over recycling van deze apparatuur en/of batterij contact op met uw gemeente, de winkel waar u de apparatuur hebt gekocht of uw afvalverwerkingsdienst. Het recyclen van materialen helpt om natuurlijke hulpbronnen te sparen en ervoor te zorgen dat het op een manier wordt gerecycled die de menselijke gezondheid en het milieu beschermt.

Batterijwaarschuwing

• Demonteer, verpletter of doorboor de batterij nooit, of laat de batterij geen kortsluiting maken. Stel de batterij niet bloot aan een omgeving met een hoge temperatuur. Als de batterij lekt of uitpuilt, stop dan met het gebruik.
• Laad altijd op met de oplader. Explosiegevaar als de batterij wordt vervangen door een onjuist type.
• Houd de batterij buiten bereik van kinderen.
• Batterijen kunnen exploderen als ze worden blootgesteld aan open vuur. Gooi batterijen nooit in vuur.
• Gooi gebruikte batterijen weg met inachtneming van de lokale voorschriften.
• Verwijder de batterij voordat u het apparaat weggooit.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Rollei Actioncam 560 Touch - Handleiding voor de actioncamera
