Rollei Actioncam 410 - Handleiding actiecamera

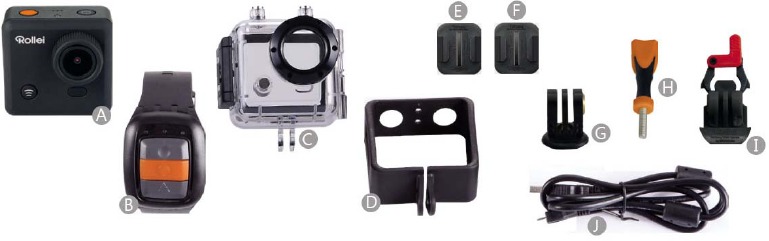

Wat zit er in de doos

Controleer of de productverpakking de volgende inhoud bevat:

1. Rollei Actioncam 410
2. Afstandsbediening voor de pols
3. Waterdichte behuizing
4. Draagbaar cameraframe
5. Gebogen bevestiging
6. Platte bevestiging
7. Statief
8. Vergrendelbout
9. Snelkoppelingsbevestiging
10. USB-kabel

Productdiagram

Voorkant

Achterkant

Bovenkant

Linkerkant

Rechterkant

1. WI‐FI-activering (Omlaag selecteren)
2. LED-stroomindicator
3. LCD-scherm
4. FOTO MAKEN (menuselectie)
5. Microfoon
6. AAN/UIT (en menu)
7. USB-interface
8. Micro SD-kaartpoort
9. Mini HDMI-interface
10. Verwijderbare Li‐batterij

Diagram afstandsbediening

Let op: met de afstandsbediening kunt u de camera niet inschakelen. Zorg ervoor dat de camera is ingeschakeld voordat u de afstandsbediening gebruikt.

1. LED-indicatoren
2. Foto maken
3. Video opnemen
4. Uitschakelen
5. Micro USB-oplaadpoort aan de achterkant van de afstandsbediening

Houd de knop "Power Off" (Uitschakelen) ongeveer 4 seconden ingedrukt om de camera uit te schakelen.
Om de afstandsbediening te gebruiken, codeert u deze eerst voordat u de camera inschakelt.

Coderingsprocedures:

1. Houd de toetsen "Picture" (Foto) & "Video" van de afstandsbediening tegelijkertijd ingedrukt en schakel vervolgens de camera in;
2. Wanneer de camera de echte live-interface binnengaat, laat u de toetsen "Picture" (Foto) & "Video" los;
3. Het middelste blauwe indicatielampje gaat branden en de codering is voltooid.

Opmerking:

• Houd de toetsen "Picture" (Foto) & "Video" ingedrukt tijdens het coderen;
• U hoeft maar één keer te coderen, daarna herkent de camera deze automatisch;
• De Wi‐Fi-functie en de afstandsbediening kunnen niet tegelijkertijd worden gebruikt.

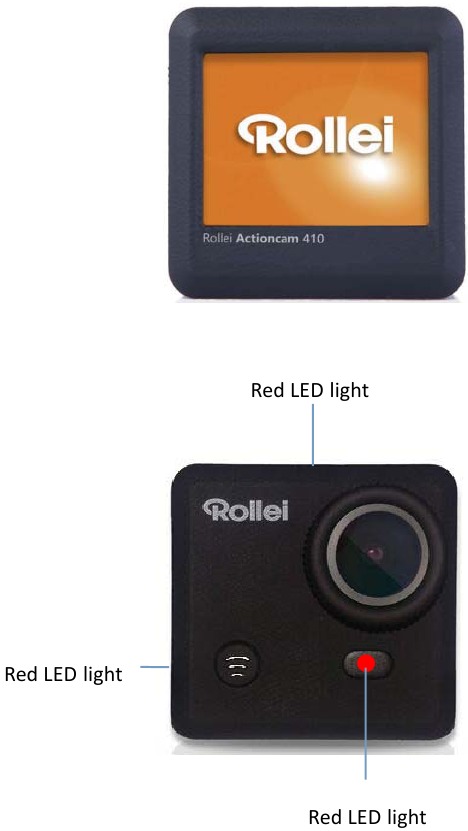

Uw Rollei Actioncam 410 instellen

Schakel de camera in ‐ houd de POWER-knop enkele seconden ingedrukt.

Wanneer de camera is ingeschakeld, verschijnt het Rollei-logo op het scherm en de drie rode LED-lampjes gloeien rood. De camera staat nu in de videomodus.

Videomodus

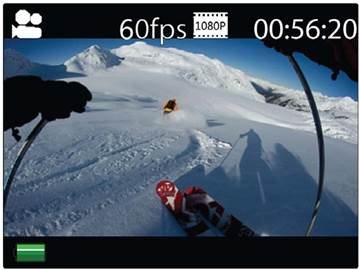

Videomodus scherm

Zodra de camera is ingeschakeld, gaat deze standaard naar de video-opnamemodus. Druk op de SHOOT-knop om de opname te starten. Wanneer de opname start, ziet u de rode lampjes knipperen. Om de opname te beëindigen, drukt u nogmaals op de SHOOT-knop.

Om het menu Settings (Instellingen) te openen, drukt u op de POWER-knop (kort indrukken en loslaten ‐ als u deze te lang vasthoudt, wordt de camera uitgeschakeld).

Opmerking: het menu Setup (Instellingen) is afhankelijk van de actieve modus. Als de videomodus actief is, worden de video-opname-instellingen weergegeven, of als de Picture-modus (Afbeelding) actief is, worden de Image-opname-instellingen (Afbeelding) weergegeven.

Standaard is de videomodus de actieve modus wanneer u het apparaat inschakelt.

Video-instellingen

Scherm Video-instellingen

Hiermee kan de gebruiker de video-kwaliteitsinstellingen aanpassen.
Navigatie: Gebruik de Wi‐Fi-knop om te navigeren, de SHOOT-knop om de selectie te openen/bevestigen en de POWER-knop om terug te gaan.

Resolutie

Hiermee kan de gebruiker de video-opnameresolutie instellen:

• 1080P 60fps
• 1080P 30fps
• 720P 120fps
• 720P 60fps

Video Looping

Hiermee kan de gebruiker de opnameduur instellen

• OFF‐In deze modus genereert de camera om de 25 minuten een nieuw bestand
• 1 Min‐In deze modus genereert de camera om de 1 minuut een nieuw bestand
• 3 Mins‐In deze modus genereert de camera om de 3 minuten een nieuw bestand
• 5 Mins‐In deze modus genereert de camera om de 5 minuten een nieuw bestand

Witbalans

De fabrieksinstelling is Auto. Als u Auto OFF (Automatisch uit) schakelt, vergeet dan niet om de instelling aan te passen wanneer de lichtomstandigheden veranderen.
De volgende vooraf ingestelde modi zijn ook beschikbaar
Daylight (Daglicht), Cloudy (Bewolkt), Tungsten (Wolfraam), Fluor (Fluorescentie)

Microfoon

SELECT Outdoor (Buiten) of Car (Auto) om op te nemen in verschillende scènes met een beter audio-effect,
SELECT OFF (UIT) voor alleen video.

Datumstempel

• Off (Uit): om de weergave van de datumstempel op opnamen uit te schakelen
• Date (Datum): om de datum op opnamen weer te geven
• Date & Time (Datum en tijd): om de datum en tijd op opnamen weer te geven

Algemene instellingen

Scherm Algemene instellingen (pagina 1)

Hiermee kan de gebruiker de algemene apparaatinstellingen aanpassen.
Om de General Settings (Algemene instellingen) te openen, opent u eerst het menu Settings (Instellingen) door op de POWER-knop te drukken en houdt u vervolgens de SHOOT-knop 3 seconden ingedrukt.
Navigatie: Gebruik de Wi‐Fi-knop om te navigeren, de SHOOT-knop om de selectie te openen/bevestigen en de POWER-knop om terug te gaan.

Auto LCD Off

Hiermee wordt bepaald of het LCD-scherm na 1 minuut, 3 minuten of 5 minuten wordt uitgeschakeld. Druk op een willekeurige toets om het scherm in te schakelen.
Selecteer OFF (UIT) om het scherm altijd AAN te houden.

Auto Power Off

Om de Auto Power off-functie (Automatisch uitschakelen) in te stellen

Datum en tijd

Hiermee kan de gebruiker de datum en tijd aanpassen.

Opmerking: Gebruik de Wi‐Fi-knop om de datum en tijd te wijzigen, gebruik de SHOOT-knop om te bevestigen. De datum wordt ingevoerd in de indeling Jaar/Maand/Dag. De tijd is gebaseerd op een 24-uursklok.

Taal

Om de apparaattaal te selecteren.

Lichtfrequentie

Het selecteren van de juiste lichtfrequentie voorkomt de mogelijkheid van stroboscopisch effect.

Scherm Algemene instellingen (pagina 2)

Schermrotatie

Om het scherm te roteren

Timelapse

Met deze functie kunt u de intervallen/frequentie instellen waarmee een frame wordt vastgelegd. U kunt hier de tijdfrequentie instellen.

Systeem

• Factory Reset (Fabrieksreset): om de camera terug te zetten naar de fabrieksinstellingen.
• System Info (Systeeminformatie): om de firmwareversie te controleren.
• Card Info (Kaartinformatie): om de SD-kaartinformatie te bekijken.

Wi–Fi-wachtwoord

Stel uw nieuwe Wi–Fi-wachtwoord in.

Opmerking: Het standaard Wi–Fi-wachtwoord is 1234567890.
Gebruik de Wi‐Fi-knop om te navigeren, gebruik de SHOOT-knop om te bevestigen.

Wi‐Fi SSID

Stel uw nieuwe Wi‐Fi-naam in.

Opmerking: Gebruik de Wi‐Fi-knop om te navigeren, gebruik de SHOOT-knop om te bevestigen. De naam wordt ingevoerd in de indeling "Wi‐Fi_Cam_000", u kunt alleen de laatste drie cijfers wijzigen die worden weergegeven met cyclusnummers.

Scherm Algemene instellingen (pagina 3)

Formatteren

Dit is om de kaart te formatteren. Als u ervoor kiest om de kaart te formatteren, worden alle gegevens op de kaart permanent gewist.

Foto-modus

In deze modus kunnen gebruikers momentopnamen maken

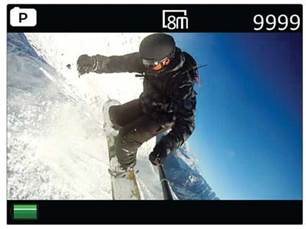

Scherm fotomodus

Om deze modus te activeren:

• Schakel de camera in
• Houd de SHOOT button (ontspanknop) 3 seconden ingedrukt
• U ziet P( ) in de linkerbovenhoek van het scherm
• Druk op de SHOOT button (ontspanknop) om momentopnamen te maken

Foto-instellingen

Scherm foto-instellingen 1

Om het SETUP-menu voor de fotomodus te openen, drukt u op de POWER button (schakelknop) (direct indrukken en loslaten, als deze te lang wordt ingedrukt, wordt de camera uitgeschakeld).

Resolutie

Om de beeldresolutie te selecteren.

Kwaliteit

Om de beeldkwaliteit in te stellen.

Meting

De meetmodus verwijst naar de manier waarop een camera de belichting bepaalt.

Witbalans

De fabrieksinstelling is Auto. Als u Auto uitschakelt, vergeet dan niet aan te passen wanneer de lichtomstandigheden veranderen.

ISO

Dit is de meting van hoe gevoelig de sensor van een digitale camera is voor licht.

Scherm foto-instellingen 2

Belichting

Hiermee kan de gebruiker de waarde voor de lichtbelichting instellen.

Zelfontspanner

Hiermee kan de gebruiker de timer instellen voor automatische beeldopname.

Datumstempel

• Off: om de weergave van de datumstempel op opnamen uit te schakelen
• Date: om de datum op opnamen weer te geven
• Date & Time: om de datum en tijd op opnamen weer te geven

Uw Rollei Actioncam 410 gebruiken

Voorbereiding
De batterij opladen

Voordat u de Rollei Actioncam 410 voor de eerste keer gebruikt, dient u de batterij volledig op te laden.

Procedure:

1. Sluit de Rollei Actioncam 410 aan op een computer (of andere USB-voedingsbron) met behulp van de USB-kabel (meegeleverd).
2. 1. : Als de camera is ingeschakeld tijdens het opladen, zullen 3 rode lampjes rood branden totdat de batterij volledig is opgeladen.
   2. : Er brandt slechts één rood lampje als de camera is uitgeschakeld tijdens het opladen.
3. Een volledig lege batterij heeft ongeveer 5 uur nodig om volledig te worden opgeladen. De rode indicatielampjes gaan uit wanneer de batterij volledig is opgeladen.

Wanneer de batterij bijna leeg is, kunnen sommige functies van de camera niet worden gebruikt, zoals de wifi-functie.

Plaats de Micro SD*

• Het wordt aanbevolen om een Micro SD-kaart van klasse 6 (of hoger) te gebruiken om vloeiende videobestanden op te nemen. Kaarten van een lagere klasse kunnen ervoor zorgen dat de video wazig of schokkerig is.
• Er is maar één juiste richting om de Micro SD-kaart in de sleuf te plaatsen. Forceer de kaart niet in de kaartsleuf, omdat dit zowel de camera als de kaart kan beschadigen.
• Het wordt aanbevolen om nieuwe kaarten te formatteren van kaarten die eerder in andere camera's zijn gebruikt.
  Om de Micro SD-kaart te formatteren:
  Opmerking: Het formatteren van de kaart zal de inhoud permanent verwijderen.

Video-opname

Zodra de camera is ingeschakeld, gaat deze standaard naar de video-opnamemodus. Druk op de SHOOT button (ontspanknop) om de opname te starten. Wanneer de opname begint, ziet u de rode lampjes knipperen. Om de opname te beëindigen, drukt u nogmaals op de SHOOT button (ontspanknop).

Beeldopname

Om een momentopname te maken, moet u de camera van de videomodus naar de beeldopnamemodus schakelen. Om deze modus te openen:

• Schakel de camera in
• Houd de SHOOT button (ontspanknop) 3 seconden ingedrukt
• U ziet in de linkerbovenhoek van het scherm

Afspeelmodus

Navigatie: Gebruik de Wi‐Fi button (wifi-knop) om te navigeren, de SHOOT button (ontspanknop) om de selectie te openen/bevestigen, de POWER button (schakelknop) om terug te gaan.

Hiermee kunt u de opgenomen video's en beelden bekijken. Ga eerst naar de fotomodus en houd vervolgens de SHOOT button (ontspanknop) 3 seconden ingedrukt.

Om een opgenomen video te bekijken, gaat u naar VIDEO en selecteert u het bestand.
Om een opgenomen beeld te bekijken, gaat u naar IMAGE.
Om een lusopname te bekijken, gaat u naar LOOP
Om het beeld te verwijderen, selecteert u het bestand en drukt u op de POWER button (schakelknop). U ziet daar de optie verwijderen. U kunt de optie selecteren om één bestand of alle bestanden te verwijderen.
Om de afspeelmodus te verlaten, houdt u de SHOOT button (ontspanknop) ingedrukt om terug te keren naar de normale opnamemodus.

Aansluiten op een tv

U kunt het LCD-scherm van de camera weergeven op een tv-scherm.

Opmerking: U heeft een Mini HDMI naar HDMI-kabel nodig.

• Schakel de camera in
• Sluit het Mini HDMI-uiteinde aan op de poort op de camera en het HDMI-uiteinde op de HDMI-poort op de tv
• Selecteer de juiste bron op de tv
• Schakel de camera in

Wi‐Fi Setup

De Rollei Actioncam 410 maakt volledige camerabediening, live preview en het afspelen van foto's/video's mogelijk op de meeste smartphones en tablets.

1. Download de app "Rollei 400/410" van "Google Play" of van de Apple "App Store"
   .
   Rollei 400/410



2. Activeer Wi‐Fi op uw Rollei Actioncam 410 door op de Wi‐Fi button (wifi-knop) te drukken.
3. Ga naar de Wi‐Fi-instellingen op uw telefoon, u ziet Wi‐Fi_CAM_000 in de lijst met beschikbare draadloze netwerken.
   Opmerking: U kunt de Wi‐Fi-naam wijzigen in de menu-instelling.
4. Verbind uw telefoon met de "Rollei 400/410" via Wi‐Fi.
5. Het standaard Wi‐Fi-wachtwoord voor de Rollei Actioncam 410 is: 1234567890
   Opmerking: U kunt het Wi‐Fi-wachtwoord wijzigen in de menu-instelling.
6. Open de app "Rollei 400/410"

   Voordat u de camera via Wi‐Fi verbindt, moet u de "Rollei 400/410" app downloaden op uw smartphone of tablet.

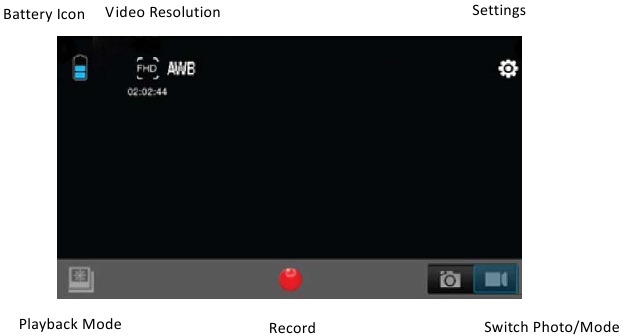

App-interfacediagram (voor iPhone)

Opmerking: Om de opgenomen video's op uw telefoon te bekijken, moet u ze eerst downloaden.

Opties voor opslaan en bekijken

Bestanden overzetten naar pc

Schakel eerst de Rollei Actioncam 410 in en gebruik vervolgens de meegeleverde USB-kabel (J) om de camera op uw computer aan te sluiten.

Het LCD-scherm van de camera geeft het MSDC-icoon weer en uw computer ziet uw camera als een extern opslagapparaat. U kunt ook de Micro SD-kaart verwijderen en een kaartlezer (niet meegeleverd) gebruiken om hetzelfde resultaat te bereiken.

1. Selecteer de bestanden die u naar uw computer wilt overzetten door ze te markeren.
2. Sleep de bestanden naar de gewenste locatie op uw computer (dit maakt een kopie van het bestand op uw computer) OF klik met de rechtermuisknop op het bestand, selecteer "Kopiëren" en klik met de rechtermuisknop op de gewenste locatie op uw computer en selecteer "Plakken".

Opmerking: U kunt ook hele mappen met foto's / video's naar uw computer overzetten.

De Rollei Actioncam 410 in de waterdichte behuizing installeren

De Rollei Actioncam 410 is ontworpen om te worden gebruikt in de waterdichte behuizing (C). Voordat u de Rollei Actioncam 410 in de behuizing plaatst, selecteert u de video- of fotomodus.

Opmerkingen:

• Zorg ervoor dat de behuizing droog en schoon is.
• Plaats de Rollei Actioncam 410 en zorg ervoor dat de lens netjes in de lensholte past.
• Sluit de veiligheidspal.
• De Rollei Actioncam 410 kan worden gemonteerd met behulp van de meegeleverde accessoires.

FAQ

V. Waarom knipperen de rode LED's?
A. De batterij is bijna leeg. U moet de camera opladen.

V. Mijn Rollei Actioncam 410 gaat NIET aan. Waarom?
A. De batterij is leeg. U moet hem opladen (volledig opladen vanaf leeg duurt ongeveer 5 uur).

V. Mijn Rollei Actioncam 410 schakelt automatisch uit. Waarom?
A: De batterij is bijna leeg of u heeft de functie voor automatisch uitschakelen ingesteld.

V. Video's en foto's zijn wazig. Waarom?
A: De lens is mogelijk vuil. Maak de lens eerst schoon.

V. Mijn Rollei Actioncam 410 kan niet worden gezien door mijn computer. Waarom?
A: Probeer een andere USB-kabel of een andere USB-poort.

V. Mijn Rollei Actioncam 410 kan geen verbinding maken met de Wi‐Fi. Waarom?
A: De batterij is misschien leeg. Laad de batterij eerst op.

Specificaties

Systeemvereisten
