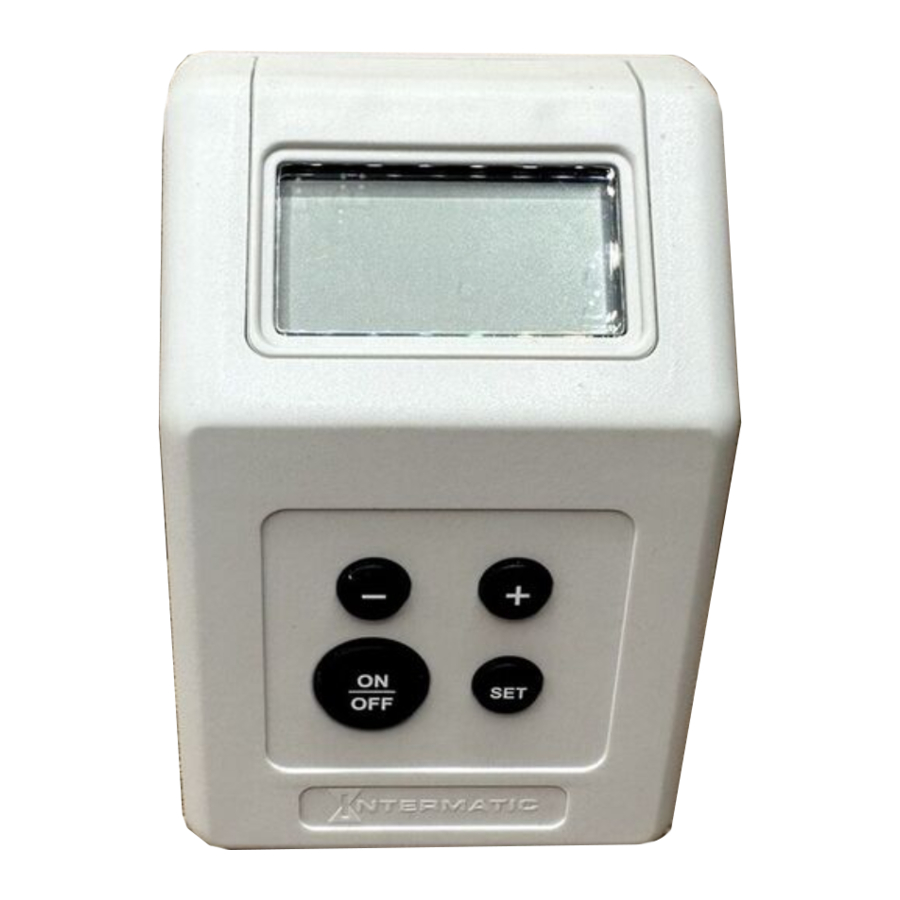

Intermatic DT121C - Programmeerbare Digitale Timer Handleiding

Kenmerken

• Eenvoudig in te stellen
• 2 aan / 2 uit instellingen
• Minimale instelinterval is 1 minuut
• Kan worden gebruikt voor gloeilampen tot 300 Watt
• Handmatige override

Instellen

Batterij Activering - De timer wordt geleverd met 2 geïnstalleerde batterijen (L1154/SR44/LR44).
Trek de beschermstrip van de batterijhouder. Het display knippert 12:00AM.
(Opmerking: om batterijvermogen te besparen, als de timer niet is aangesloten en er geen knop wordt ingedrukt, wordt het scherm leeg. Om te herstellen, drukt u op een willekeurige knop).

Klok

1. Druk één keer op de SET-knop. Het display gaat naar de TIME-modus en de tijd zal knipperen.
2. Druk op de knop + of – totdat de tijd van de dag wordt weergegeven. Als u een van beide knoppen ingedrukt houdt, wordt de instelsnelheid verhoogd.


Aan/Uit Tijd

1. Nadat de tijd is ingesteld, drukt u één keer op de SET-knop. Het display toont nu EVENT 1 ON (EVENEMENT 1 AAN) modus. EVENT 1 ON (EVENEMENT 1 AAN) knippert met een leeg display.

2. Druk op + of – om naar de ON (AAN) tijd te gaan.
3. Zodra de ON (AAN) tijd is ingesteld, drukt u één keer op de SET-knop. Het display toont nu EVENT 1 OFF (EVENEMENT 1 UIT).

4. Druk op + of – om naar de OFF (UIT) tijd te gaan.
5. Herhaal stappen 1-4 voor de 2e ON/OFF (AAN/UIT) instellingen.
6. Wanneer de timer-evenementen zijn voltooid, drukt u één keer op SET. Hiermee wordt de timer in de RUN (UITVOEREN) modus gezet. Het display toont de ingevoerde tijd van de dag, met de dubbele punt die knippert.

Opmerking: om een gebeurtenistijd te wissen, drukt u tegelijkertijd op de knoppen + en – in de ON (AAN) of OFF (UIT) modus die u wilt wissen

Lampaansluiting

1. Zet de lamp schakelaar in de ON (AAN) stand.
2. Steek de lamp in het stopcontact aan de zijkant van de timer.
3. Steek de timer in het stopcontact.

Handmatige Override

Om de ON (AAN) of OFF (UIT) instellingen te overrulen, drukt u op de ON/OFF (AAN/UIT) knop. De override-instelling verandert bij de volgende getimede gebeurtenis.

Batterij Vervanging

Wanneer de batterijen leegraken, wordt LO weergegeven.

1. Verwijder de timer uit het stopcontact.
2. Gebruik een kleine platte schroevendraaier om de batterijhouder open te wrikken. De DT121C gebruikt 2 model L1154, SR44 of LR44 batterijen.

3. Verwijder de oude batterijen (u hebt één minuut om de batterijen te vervangen nadat de oude batterijen zijn verwijderd zonder de bestaande programma's te verliezen) en vervang de nieuwe batterijen met de + naar de aansluitingen gericht.

4. Wanneer de batterijen op hun plaats zitten, drukt u de batterijhouder terug in de oorspronkelijke positie.
5. Steek de timer in het stopcontact.

Resetten

Om snel de tijd- en gebeurtenisinstellingen tegelijkertijd te verwijderen, drukt u met de punt van een potlood op de RESET (RESET) knop boven de batterijhouder aan de achterkant van de timer.

Specificaties

8.3 Amp Resistief, en Inductief 300 Watt Tungsten, 120VAC, 60Hz

WAARSCHUWINGEN

1. GEBRUIK DE TIMER NIET OM DE STROOM UIT TE SCHAKELEN VOOR ONDERHOUD (reparaties, het verwijderen van kapotte lampen, enz.). SCHAKEL ALTIJD DE STROOM UIT BIJ HET SERVICEPANEEL DOOR EEN ZEKERING OF STROOMONDERBREKER TE VERWIJDEREN VOORDAT U CIRCUITREPARATIES UITVOERT.
