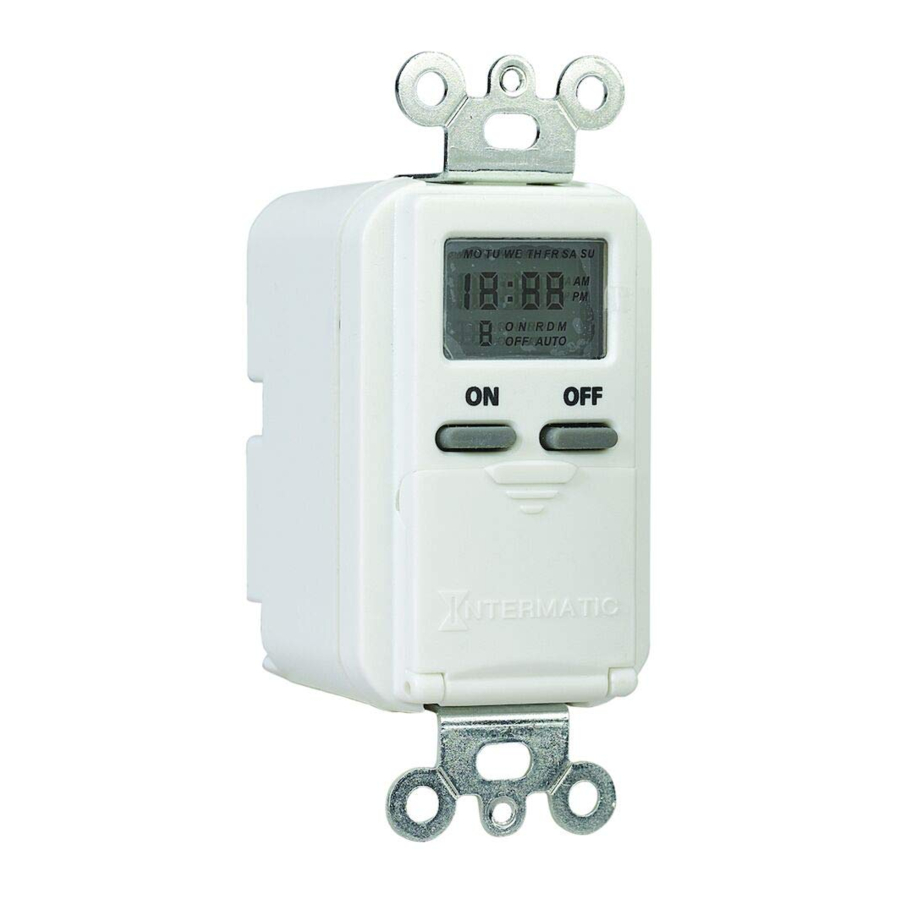

Intermatic IW505K in-wall timer

Inleiding

Waarschuwing
Risico op brand of elektrische schok

  • Schakel de stroom uit bij de stroomonderbreker en test of de stroom is uitgeschakeld voordat u de bedrading aansluit.
  • Volg de lokale elektrische voorschriften tijdens de installatie.
  • Sluit alleen aan op koperen geleiders.

Informatie LET OP

  • Geen onderdelen die door de gebruiker kunnen worden onderhouden.
  • De interne batterij heeft tot 30 minuten nodig om op te laden. Als de batterij niet is opgeladen en de stroom uitvalt, moet de schema-informatie mogelijk opnieuw worden geconfigureerd.

Specificaties:

  • Alle specificaties 125 VAC, 60 Hz
  • 15A / 1875W Resistief / Verwarming
  • 15A, Algemeen gebruik
  • 8A / 1000W Tungsten
  • 8A / STD Ballast
  • 500 VA Elektronische ballast
  • 1/4 HP Motor

Installatie

  1. Schakel de stroom naar het armatuur uit.
  2. Verwijder de wandplaat en ontkoppel de bestaande lichtschakelaar.
  3. Zorg ervoor dat er een nul, spanningvoerende draad en schakeldraad in de doos zitten. Als niet alle draden aanwezig zijn, is extra bedrading nodig voordat de installatie kan worden voltooid. (Zie Fig. 1)

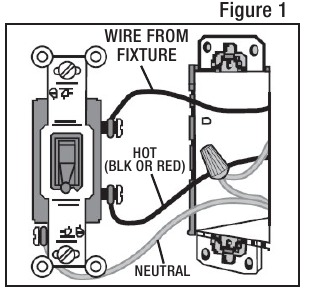

    Bedradingsschema
  4. Verbind de rode timer draad met de armatuur draad en zet vast met een draadconnector. (Zie Fig. 2)
    Aansluiting rode draad
  5. Verbind de zwarte timer draad met de spanningvoerende draad in de aansluitdoos en zet vast met een draadconnector.
  6. Verbind de witte timer draad met de witte draden in de aansluitdoos en zet vast met een draadconnector.
  7. Verbind de groene timer draad met de bestaande aarde.
  8. Controleer of alle draadverbindingen goed vast zitten.
  9. Plaats alle draden in de aansluitdoos.
  10. Plaats de timer in de aansluitdoos en installeer deze met behulp van twee (2) bevestigingsschroeven (meegeleverd).
  11. Sluit de stroom weer aan.

De klok instellen

  1. Houd CLK ingedrukt en druk op DAY om naar de huidige dag te scrollen.
  2. Houd CLK ingedrukt en druk op HOUR om naar het huidige uur te scrollen.
  3. Houd CLK ingedrukt en druk op MIN om naar de huidige minuut te scrollen.

Programma's instellen

  1. Druk op PROG. Het scherm 1 ON (Gebeurtenis 1 AAN) verschijnt.
  2. Druk op DAY om naar de dag(en) te scrollen waarop de gebeurtenis AAN moet gaan.
  3. Druk op HOUR en MIN om de AAN-tijd voor de gebeurtenis in te stellen.
  4. Druk op PROG. Het scherm 1 OFF (Gebeurtenis 1 UIT) verschijnt.
  5. Herhaal stappen 2-3 om de UIT-tijd voor Gebeurtenis 1 in te stellen.
  6. Herhaal de procedure om extra AAN/UIT-gebeurtenissen in te stellen.
    OPMERKING: Stel geen gebeurtenissen in binnen 30 minuten of minder van elkaar als u de Random Mode (Willekeurige modus) gebruikt. Het interval van de Random Mode (Willekeurige modus) is ± 15 minuten van de geprogrammeerde tijden, en programma's die te dicht bij elkaar zijn ingesteld, kunnen elkaar overlappen.
  7. Als alle gebeurtenissen zijn ingesteld, drukt u op CLK om terug te keren naar het tijd scherm.

Een gebeurtenis wissen (verwijderen)

  1. Druk op PROG om naar de instelling te scrollen die u wilt wissen.
  2. Houd MODE ingedrukt en druk op PROG om de instelling te wissen.
  3. Druk op CLK om terug te keren naar het scherm met de tijd.

De tijdschakelaar bedienen

Druk op MODE om de automatische, willekeurige of handmatige modus in te stellen.

OPMERKING: Om de geprogrammeerde gebeurtenissen uit te voeren, moet de tijdschakelaar in de AUTO- of RDM-modus staan.

OPMERKING: Na het instellen van gebeurtenissen kan de timer de belasting inschakelen als u op de MODE-knop drukt.

  • De AUTO (Automatische) modus voert alle gebeurtenissen automatisch uit, volgens het schema dat u hebt ingesteld.
  • De RDM (Willekeurige) modus is een beveiligingsfunctie waarbij AAN- en UIT-tijden willekeurig ± 15 minuten afwijken van de geprogrammeerde tijden, waardoor een meer bewoonde uitstraling ontstaat.
  • De MANUAL (Handmatige) modus schakelt alleen AAN en UIT wanneer de gebruiker op de AAN- of UIT-knop drukt.

Timerinstellingen overschrijven

De knoppen ON (AAN) of OFF (UIT) overschrijven de huidige geprogrammeerde gebeurtenissen.

Om het huidige programma te overschrijven (AAN of UIT), drukt u op de knop ON (AAN) of OFF (UIT).

OPMERKING: Als de timer niet in de "Manual" (Handmatige) modus staat, volgt deze de volgende geprogrammeerde gebeurtenis. Hierdoor kan de gebruiker handmatig een lamp inschakelen en het programma de lamp op een vooraf ingestelde tijd weer uitschakelen.

De timer resetten

In geval van een operationele storing van de timer, drukt u op de RESET -knop om alle instellingen te wissen en opnieuw te starten.

Deze garantie wordt verleend door: Intermatic Incorporated, Customer Service 7777 Winn Rd., Spring Grove, Illinois 60081-9698.

Voor garantieservice gaat u naar: http://www.Intermatic.com of bel 815-675-7000.
