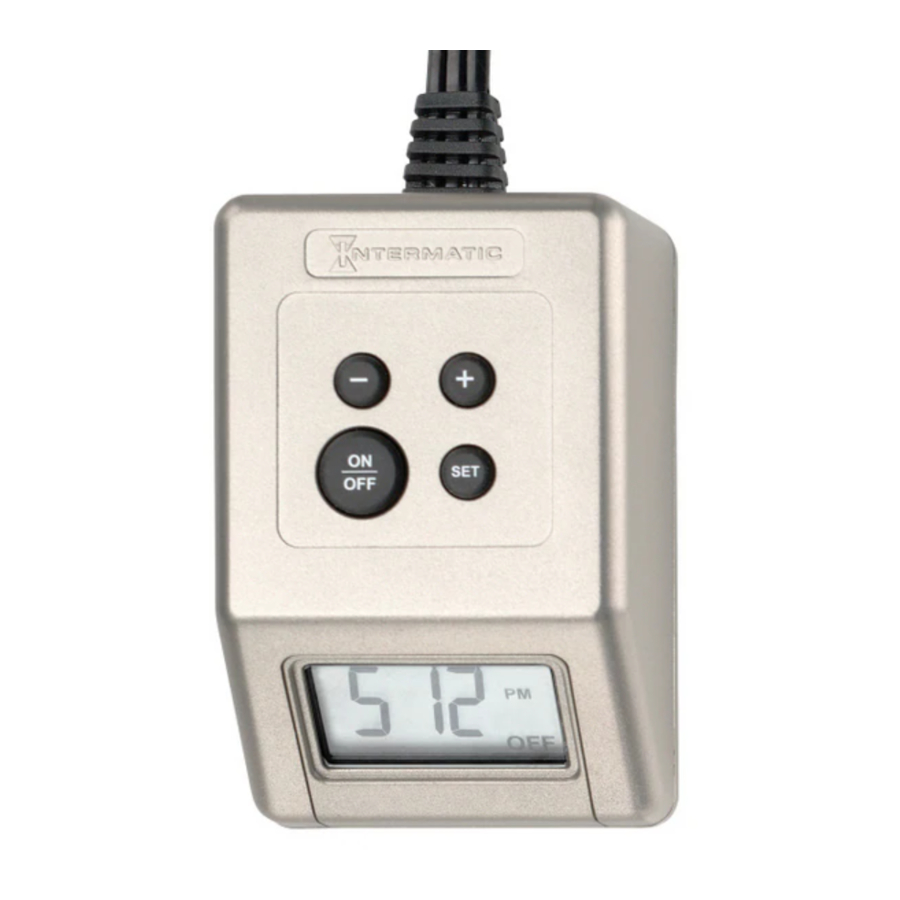

Intermatic TB121C - Digitale Timer Handleiding

Kenmerken

• Eenvoudige installatie
• 2 aan / 2 uit instellingen
• 1,5 m snoer
• Kan worden gebruikt voor gloeilampen tot 300 Watt
• Handmatige Overbrugging

Installatie

Batterij Activering - De timer wordt geleverd met 2 batterijen (L1154/SR44/LR44) geïnstalleerd.
Trek de beschermstrip uit de batterijhouder. Het display knippert 12:00AM.

(Opmerking: Om batterijvermogen te besparen, als de timer niet is aangesloten en er geen knop wordt ingedrukt, wordt het scherm leeg. Om te herstellen, drukt u op een willekeurige knop).

Klok

1. Druk eenmaal op de SET (INSTELLEN) knop. Het display gaat naar de TIME (TIJD) modus en de tijd zal knipperen.
2. Druk op de + of – knop tot de tijd van de dag wordt weergegeven. Het ingedrukt houden van een van beide knoppen verhoogt de snelheid van de instelling.


Aan/Uit Tijd

1. Nadat de tijd is ingesteld, drukt u eenmaal op de SET (INSTELLEN) knop. Het display toont nu EVENT 1 ON (GEBEURTENIS 1 AAN) modus. EVENT 1 ON (GEBEURTENIS 1 AAN) knippert met een leeg display.

2. Druk op + of – om naar de AAN-tijd te gaan.
3. Zodra de AAN-tijd is ingesteld, drukt u eenmaal op de SET (INSTELLEN) knop. Het display toont nu EVENT 1 OFF (GEBEURTENIS 1 UIT).

4. Druk op + of – om naar de UIT-tijd te gaan.
5. Herhaal stappen 1-4 voor de 2e AAN/UIT instellingen.
6. Wanneer de timer-gebeurtenissen zijn voltooid, drukt u eenmaal op SET (INSTELLEN). Dit zet de timer in RUN (UITVOEREN) modus. Het display toont de ingevoerde tijd van de dag, met de dubbele punt knipperend.

Opmerking: Om een gebeurtenistijd te wissen, drukt u tegelijkertijd op de + en – knoppen in de AAN- of UIT-modus die u wilt wissen.

Lampaansluiting

1. Zet de lamp schakelaar in de AAN positie.
2. Steek de lamp in het stopcontact op het snoer.
3. Steek de Timer Cord in het stopcontact.

Handmatige Overbrugging

Om de AAN- of UIT-instellingen te overbruggen, drukt u op de ON/OFF (AAN/UIT) knop. De overbruggingsinstelling verandert bij de volgende getimede gebeurtenis.

Batterij Vervanging

Wanneer de batterijen bijna leeg zijn, wordt LO weergegeven.

1. Haal de timer uit het stopcontact.
2. Gebruik een kleine platte schroevendraaier om de batterijhouder open te wrikken. De TB121C gebruikt 2 model L1154, SR44 of LR44 batterijen.

3. Verwijder de oude batterijen (u heeft één minuut om de batterijen te vervangen zodra de oude batterijen zijn verwijderd zonder de bestaande programma's te verliezen) en vervang de nieuwe batterijen met de + naar de aansluitingen gericht.

4. Wanneer de batterijen op hun plaats zitten, drukt u de batterijhouder terug in zijn oorspronkelijke positie.
5. Steek de timer in het stopcontact.

Resetten

Om de tijd- en gebeurtenisinstellingen snel in één keer te verwijderen, drukt u met de punt van een potlood op de RESET (RESET) knop die zich boven de batterijhouder aan de achterkant van de timer bevindt.

Waarderingen

8,3 Ampère Resistief en Inductief 300 Watt Wolfraam, 120VAC, 60Hz

WAARSCHUWINGEN

1. GEBRUIK DE TIMER NIET OM DE STROOM UIT TE SCHAKELEN VOOR ONDERHOUD (reparaties, verwijderen van kapotte lampen, enz.). SCHAKEL ALTIJD DE STROOM UIT BIJ HET SERVICEPANEEL DOOR EEN ZEKERING OF STROOMONDERBREKER TE VERWIJDEREN VOORDAT U CIRCUITREPARATIES UITVOERT.
