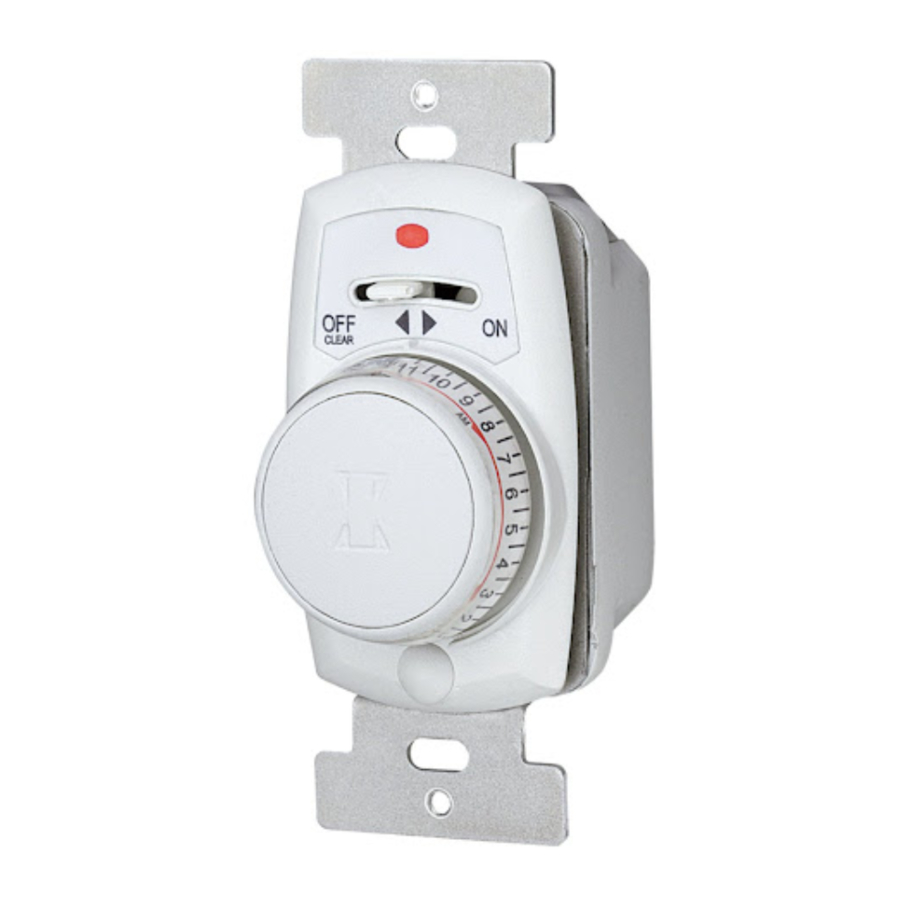

Intermatic EJ351, EJ353 - Programmeerbare Wand Schakelaar Veiligheidstimer Handleiding

BELANGRIJKE OPMERKINGEN

Uw PROGRAMMEERBARE WAND SCHAKELAAR VEILIGHEIDStimer is ontworpen om standaard gloeilampen of (thermisch beveiligde Klasse P ballast) TL-verlichting te bedienen. NIET VOOR GEBRUIK MET COMPACTE FLUORESCERENDE LAMPEN. Het vereist een minimale lampbelasting van in totaal 40 watt en kan een maximale combinatie van in totaal 500 watt aan. Het mag NIET WORDEN GEBRUIKT om MERCURYDAMP LAMPEN, APPARATEN, RADIO'S, TV'S, STEREO'S, enz. te bedienen.
Afzonderlijke dimmers en foto-elektrische schakelaars kunnen niet in combinatie met uw timer worden gebruikt. We raden aan uw timer niet te gebruiken met "PAR" of "R" type buiten schijnwerpers of lampen groter dan 150 watt, aangezien stromen die tijdens het doorbranden van de lamp worden gegenereerd, de timer kunnen beschadigen. Uw timer genereert radio-energie en kan in zeldzame gevallen radio- of televisie-interferentie veroorzaken. Mogelijke oplossingen zijn: het opnieuw afstellen van de antenne van de ontvanger, het aansluiten van de ontvanger op een ander stopcontact of het verplaatsen van de ontvanger zelf.
De EJ351C en EJ353C zijn bedoeld voor gebruik in toepassingen met kamertemperatuur.

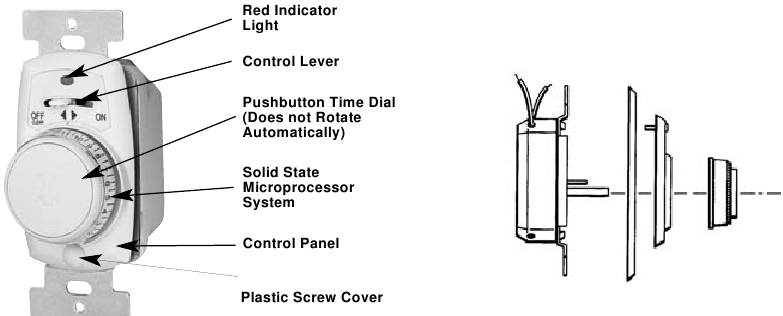

BEDIENING EN INDICATOREN

MODEL EJ351 & EJ353

BEDIENINGSHENDEL. In de OFF-CLEAR (UIT-WISSEN) stand wordt alle stroom van de timer en de gecontroleerde lamp(en) verwijderd; dit wist ook het geheugen. In de ON (AAN) stand is de timer in werking en klaar voor programmering.
DRUKKNOP/TIJDWIZER. Druk één keer om de lichten handmatig aan of uit te zetten. Druk twee keer snel om van AUTOMATIC (AUTOMATISCH) naar MANUAL (HANDMATIG) modus te schakelen: druk nogmaals twee keer snel om terug te schakelen naar AUTOMATIC (AUTOMATISCH) modus. Draai om AUTOMATIC (AUTOMATISCH) bedieningstijden in te stellen of voor beoordeling.
ROOD INDICATIE LAMPJE. Geeft de status van de timer aan. Wanneer het lampje:

1. KNIPPERT: Het timergeheugen is gewist en de timer is klaar om te worden geprogrammeerd.
   OPMERKING: PULSEERT ook kortstondig wanneer aan de wizer wordt gedraaid tijdens RAPID PROGRAMMING (SNEL PROGRAMMEREN) of REVIEW (BEOORDELING).
2. UIT is: De bedieningshendel staat in de OFF (UIT) stand of de timer staat in een van de 3 modi: MANUAL (HANDMATIGE) bediening; WORDT GEPPROGRAMMEERD, of in REVIEW (BEOORDELING).
3. CONTINU AAN: De timer is geprogrammeerd en in AUTOMATIC (AUTOMATISCHE) modus.

AM of PM INDICATOREN WEERGEGEVEN OP DE WIJZER, (weergegeven in het diffuse gebied) zijn ter referentie tijdens het programmeren en beoordelen.

INSTALLATIE

Uw timer vervangt een standaard tuimelschakelaar. Het past gemakkelijk in een wanddoos en gebruikt dezelfde draden als de schakelaar die u hebt verwijderd. Als u een wand schakelaar kunt installeren, kunt u de timer installeren. De enige gereedschappen die nodig zijn om uw timer te installeren, zijn een platte schroevendraaier en een kruiskopschroevendraaier. Trek voorzichtig aan de drukknop tijd wizer en verwijder de dekselconstructie van de timer voordat u verder gaat met de installatie.

1. SCHAKEL DE STROOM UIT naar de wand schakelaar door de zekering te verwijderen of het circuit te onderbreken.
2. VERWIJDER DE SCHAKELAARPLAAT EN DE BESTAANDE SCHAKELAAR.

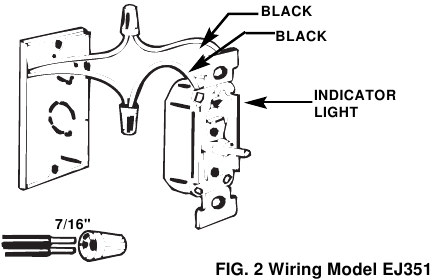

3. MODEL EJ351 TIMER (Zie Fig. 2) Koppel de draden los van de oude schakelaar en sluit ze aan op de timer. Gebruik de meegeleverde draadmoeren. Als de oude schakelaar een aardedraad heeft (normaal aangesloten op een groene zeskantige schroef) bevestigt u deze stevig aan de metalen doos of aan de metalen beugel van de timer.

   Knip de kale draad van het huis bij tot 7/16"; draai de draadmoer op beide draden totdat deze stevig "vastklikt".

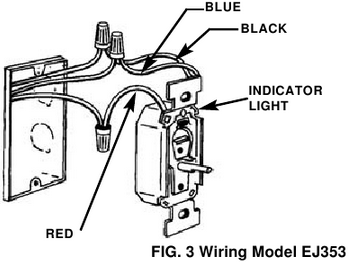

   1. MODEL EJ353 (Zie FIg. 3) 3-weg timerpakket bevat de timer voor beide wandlocaties en een korte "jumper" draad voor de andere locatie. Identificeer en verwijder de draad (meestal zwart) die is bevestigd aan de "common" (gemeenschappelijke) aansluiting van de oude schakelaar. Deze aansluiting heeft normaal gesproken een schroef van een andere kleur of kan worden geïdentificeerd door markeringen op de schakelaarbehuizing. Sluit aan op de zwarte draad van de timer met behulp van een draadmoer. Verwijder de andere twee draden en sluit er een aan op de rode en de andere op de blauwe timer draad.

4. MONTEER DE TIMER in de wanddoos en pas op dat u de draden niet op de doosranden snijdt, met behulp van de meegeleverde platte schroeven.
5. LIJN DE WAND SCHAKELAARPLAAT UIT met de timer beugel door het bovenste schroefgat van de plaat over het rode indicatielampje te plaatsen.
6. INSTALLEER HET BEDIENINGSPANEEL door de heldere plastic lens in het bovenste schroefgat van de plaat te steken. (Niet van toepassing op schakelaarplaten in decorateurstijl). Installeer de fillister bolkop schroef in het onderste gat. Zorg ervoor dat de paal naast de knopas goed is gekoppeld aan het gat van de schakelaarhendel in het bedieningspaneel. Draai de schroef stevig vast, maar DRAAI NIET TE VAST.
7. INSTALLEER DE DRUKKNOP TIJDWIJZER met de platte kant van de bedieningsas uitgelijnd met de platte kant in de tijd wizer en druk op ON (AAN). DE INSTALLATIE IS VOLTOOID VOOR MODEL EJ351.
8. Duw de plastic afdekking over de onderste schroef.

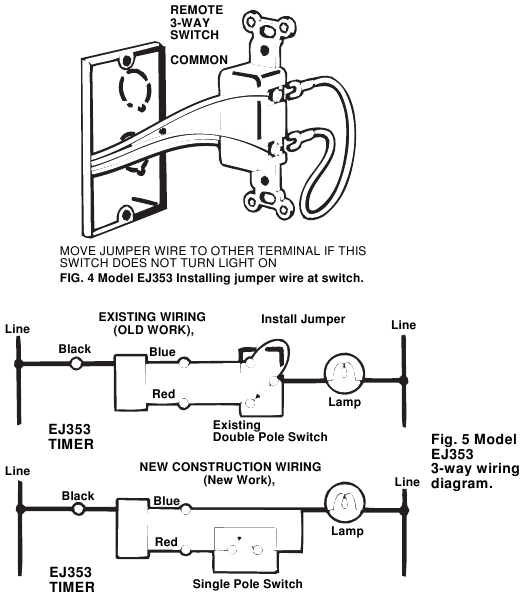

9. INSTALLEER DE JUMPER DRAAD op de tweede 3-weg locatie voor MODEL EJ353 (Zie Afbeelding 4 en 5).

   OPMERKING: Voor nieuwbouw of om een dimmerschakelaar of een 3-weg schakelaar zonder schroefklemmen te vervangen, kan een enkelpolige schakelaar op de externe locatie worden gebruikt.

OPMERKING: In een 3-weg schakelaar toepassing, als de lengte van de draad tussen twee schakelaars meer dan 30 voet is, raden we aan om timer model SS8 te gebruiken.
ZORG ERVOOR DAT DE STROOM IS UITGESCHAKELD.
Schroefklem Schakelaars: Verwijder de plaat en schroeven van de tweede 3-weg schakelaar, trek de schakelaar uit de wanddoos. Identificeer de "common" (gemeenschappelijke) aansluiting en draai de schroef net genoeg los om een uiteinde van de jumper onder de schroefkop te installeren. Draai de schroef weer vast. Draai de schroef los bij een van de twee andere aansluitingen en installeer het andere uiteinde van de jumper draad. Draai de schroef weer vast.
Installeer de schakelaar opnieuw en schakel de stroom weer in. Zet de timer aan door de bedieningshendel in de aan positie te zetten. Probeer de lamp te bedienen met de tweede (externe 3-weg) schakelaar. Als de timer niet correct werkt, sluit u de jumper opnieuw aan van de "common" (gemeenschappelijke) aansluiting naar de andere aansluiting. Installeer de schakelaar opnieuw en schakel de stroom weer in. Zowel de externe schakelaar als de timer moeten nu de lamp kunnen bedienen. Klik een kleine plastic afdekking over de onderste schroef. Vervang dimmer verlichte of achter draad druk klem schakelaars door een enkelpolige niet-dimmer schakelaar. Identificeer de draad die eerder was aangesloten op de 3-weg common (gemeenschappelijke); bevestig deze samen met een van de andere draden, onder een van de schroefklemmen van de nieuwe schakelaar. De overige draad moet worden bevestigd onder de andere schroefklem. Schakel de stroom weer in. Beweeg de bedieningshendel naar ON (AAN) (of BRIGHT (HELDER)). Bedien de externe 3-weg schakelaar, het licht moet aan en uit gaan van deze schakelaar. Zo niet, SCHAKEL DAN DE STROOM UIT en verplaats de jumper draad en sluit deze opnieuw aan onder de andere klem, samen met de enkele draad die al op zijn plaats zit. Schakel de stroom weer in en herhaal de testprocedures.

UW ELEKTRONISCHE INBOUW TIMER PROGRAMMEREN

Programmeren kan op 2 manieren worden gedaan

SNEL PROGRAMMEREN

Hiermee kunt u de gewenste tijd instellingen in slechts enkele minuten maken. Dit wordt als volgt bereikt:

1. Beweeg de bedieningshendel gedurende minstens 5 seconden naar OFF-CLEAR (UIT-WISSEN); het rode indicatielampje gaat uit en alle vorige tijd instellingen worden uit het geheugen gewist. (Als de timer niet kan worden ingesteld, laat deze dan 15 minuten in de uit stand staan.)
2. Beweeg de hendel naar ON (AAN). HET RODE INDICATIE LAMPJE begint te KNIPPEREN.
3. Controleer een klok; draai vervolgens de tijd wizer met de klok mee minstens één klik, stop bij het halve uur dat het dichtst bij de huidige tijd ligt. OPMERKING: Druk tijdens het draaien van de tijd wizer NIET per ongeluk tegelijkertijd. (Houd tijdens het draaien van de wizer de druk aan en trek de wizer uit om te voorkomen dat u per ongeluk een onjuiste tijd instelt.)
4. Druk eenmaal op de drukknop om de huidige tijd in te voeren. HET RODE INDICATIE LAMPJE gaat UIT, de huidige tijd is nu geregistreerd.
5. Draai de tijd wizer met de klok mee naar de gewenste AAN tijd; HET RODE lampje PULSEERT kortstondig bij elke klik.
6. Druk op de drukknop om de AAN tijd in te voeren; de gecontroleerde lamp(en) gaan aan.
7. Draai de wizer naar de gewenste UIT tijd.
8. Druk op de drukknop om de UIT tijd in te voeren; de gecontroleerde lamp(en) zijn nu uit.
9. Herhaal de stappen 5-8 voor elke extra AAN/UIT periode.
10. Blijf de tijd wizer minstens 24 uur draaien vanaf de eerste AAN tijd om dit programma te voltooien, waarna het RODE INDICATIE lampje AAN gaat en AAN blijft, wat aangeeft dat de timer in AUTOMATIC (AUTOMATISCHE) modus staat. OPMERKING: De wizer draait niet automatisch na het instellen om de tijd van de dag aan te geven.

24-UURS ZELF PROGRAMMEREN

Wordt bereikt door de timer te gebruiken als een standaard lichtschakelaar gedurende een periode van 24 uur.

1. Beweeg de bedieningshendel gedurende minstens 5 seconden naar de OFF-CLEAR (UIT-WISSEN) positie; HET RODE INDICATIE LAMPJE gaat UIT en de vorige tijd instellingen worden uit het geheugen gewist.
2. Beweeg de hendel naar ON (AAN). HET RODE INDICATIE LAMPJE begint te KNIPPEREN.
3. Zet de lamp(en) aan en uit zoals u normaal zou doen gedurende deze periode van 24 uur. Wanneer u de lichten de eerste keer AAN zet, gaat HET RODE INDICATIE LAMPJE UIT en blijft UIT. Als u de lamp(en) echter in minder dan 30 minuten vanaf de AAN tijd uitzet, zal HET RODE INDICATIE LAMPJE weer gaan KNIPPEREN. Reden: Elke aan/uit periode moet minstens 30 minuten duren.

Aan het einde van de eerste periode van 24 uur is uw timer volledig geprogrammeerd, blijft het rode indicatielampje AAN en herhaalt de timer automatisch het verlichtingspatroon dat u gedurende de 24 uur hebt ingevoerd.
Met PROGRAM REVIEW (PROGRAMMA BEOORDELING) kunt u de AAN/UIT instellingen in uw timer geheugen bepalen. Ga als volgt te werk:

1. De timer moet in AUTOMATIC (AUTOMATISCHE) modus staan (ROOD INDICATIE LAMPJE AAN).
2. Draai de tijd wizer met de klok mee minstens één klik, stop bij het halve uur dat het dichtst bij de huidige tijd ligt.
3. Druk eenmaal op de drukknop om de beoordeling te starten (HET RODE INDICATIE LAMPJE gaat UIT).
4. Draai de tijd wizer langzaam met de klok mee en observeer de tijd op de wizer wanneer de gecontroleerde lamp(en) AAN EN uit gaan (HET RODE indicatielampje PULSEERT bij elke klik).
5. Druk eenmaal op de drukknop om de beoordeling te beëindigen (HET RODE INDICATIE LAMPJE gaat AAN en blijft AAN. De timer staat in AUTOMATIC (AUTOMATISCHE) modus.)

OPMERKING
Beoordelen verandert het programma op geen enkele manier. Zodra een programma is opgeslagen, kan het alleen worden gewijzigd door over te schakelen naar OFF-CLEAR (UIT-WISSEN), waardoor het hele geheugen wordt gewist.

HANDLEIDING VOOR PROBLEEMOPLOSSING

VOOR TIMER WANDMODELLEN EJ351, EJ353

SPECIALE OPMERKINGEN

SCHAKELEN VAN AUTOMATIC (AUTOMATISCHE) NAAR MANUAL (HANDMATIGE) BEDIENINGSMODUS
Als u tijdelijk naar de MANUAL (HANDMATIGE) modus wilt overschakelen zonder het opgeslagen programma te verstoren, drukt u de drukknop snel twee keer in. Het rode indicatielampje gaat uit, uw timer staat nu in de MANUAL (HANDMATIGE) modus. Uw gecontroleerde lamp(en) kunnen handmatig worden bediend. Om terug te keren naar de AUTOMATIC (AUTOMATISCHE) BEDIENINGSMODUS, drukt u de drukknop nogmaals snel twee keer in; het rode lampje gaat aan, wat aangeeft dat de timer weer in de AUTOMATIC (AUTOMATISCHE) modus staat.

UW Timer IS ALTIJD EEN LICHTSCHAKELAAR
Met de timer in de AUTOMATIC (AUTOMATISCHE) modus kunt u deze gebruiken als een conventionele AAN/UIT lichtschakelaar door gewoon eenmaal op de drukknop te drukken telkens wanneer u de lichten aan of uit wilt zetten. Deze overschrijving van het opgeslagen programma zal de volgende automatische bediening niet verstoren; uw lamp(en) gaan nog steeds aan of uit bij de volgende geprogrammeerde instelling.

DOORGEBRANDDE LAMPEN
Als een lamp die door uw timer wordt bediend, doorbrandt, gaat het rode indicatielampje uit, waardoor u wordt gewaarschuwd dat u een doorgebrande lamp hebt en dat uw timer niet automatisch werkt. Om de normale werking te herstellen, beweegt u de bedieningshendel naar de OFF-CLEAR (UIT-WISSEN) positie en vervangt u de gloeilamp. Beweeg nu de hendel terug naar de ON (AAN) positie voor de modellen EJ351 en EJ353 en herprogrammeer vervolgens de timer.

MODEL EJ353
Deze timer werkt mogelijk niet als de externe schakelaar zich op 30 - draad voet of meer van de timer bevindt.

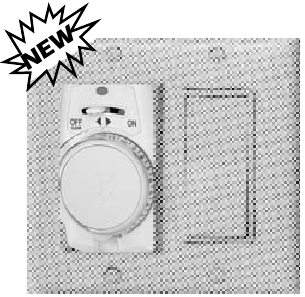

Uw nieuwe elektronische timer kan nu worden gebruikt om een schakelaar in Decorateur (Rocker) stijl te vervangen met behulp van een standaard enkelvoudige of meervoudige schakelaarplaat.

Gebruik met tuimelstijl of decorateur stijl schakelaarplaat.

SPECIFICATIES

• VOEDINGSEISEN: Werkt in serie met 120 VAC, 60 Hz. gloeilamp verlichtingsbelasting.
• BELASTINGSCAPACITEIT, Alleen gloeilamp of thermisch beveiligde (Klasse P) ballast: MODELLEN EJ351, EJ353 40-500 watt.
  OPMERKING: Verlaag tot maximaal 400 watt wanneer twee of meer timers in dezelfde wanddoos zijn geïnstalleerd. Zie voor TL-verlichting de voorzichtigheidsopmerking onder BELANGRIJKE OPMERKINGEN.
• MINIMALE AAN OF UIT PERIODE: 30 minuten.
• HERHAALCYCLUS: 24 uur.
• DAGELIJKSE BEDIENINGEN: Tot 48 (24 AAN gebeurtenissen en 24 UIT gebeurtenissen).
• VARIABILITEIT: AAN en UIT tijden variëren automatisch minstens 7 minuten van de geprogrammeerde tijd en minstens 15 minuten van de vorige dag.
• GEHEUGENBEVEILIGING BIJ STROOMUITVAL: In geval van stroomuitval wordt het geheugen van de timers minimaal 15 minuten bewaard, afhankelijk van de omstandigheden op het moment van de stroomuitval.
