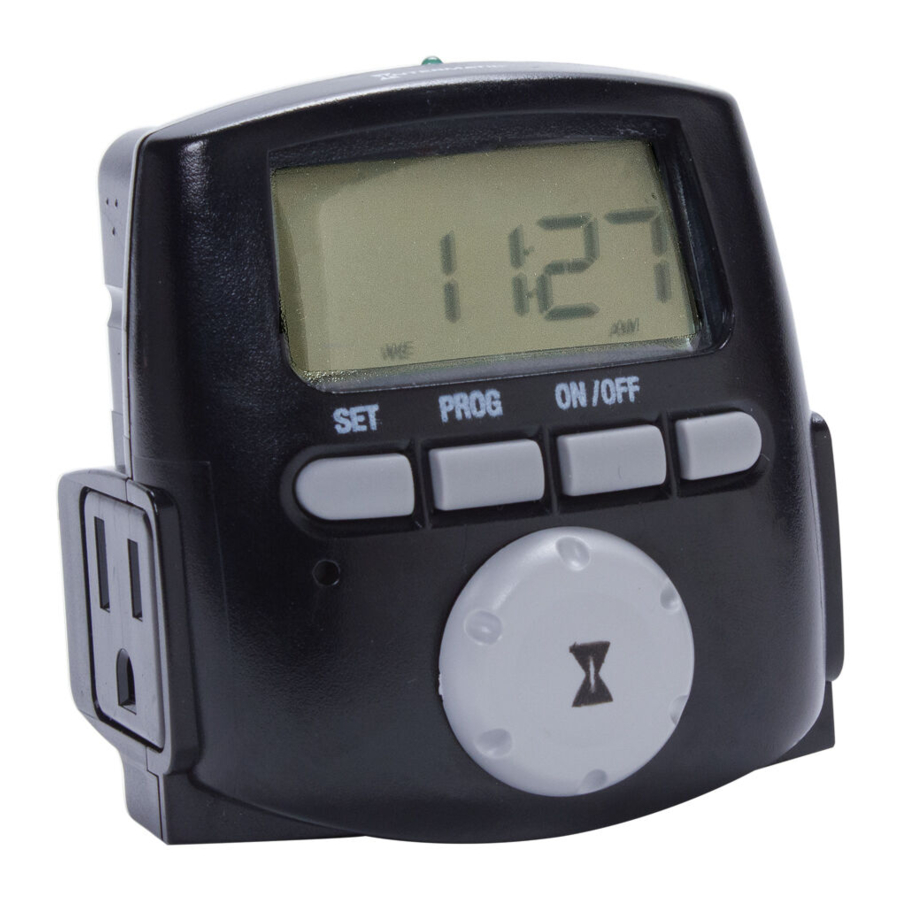

Intermatic DT200LT - Digitale Landschapstimer Handleiding

Inhoud

voor gebruik in Laagspanningstransformatoren tot 1200 W

PRODUCTOMSCHRIJVING

De Intermatic DT200LT Digitale Landschapstimer is een eenvoudig te gebruiken landschapstimer voor gebruik met laagspanningstransformatoren tot 1200 W om landschapsverlichting te regelen. Deze timer ondersteunt voorgeprogrammeerde tijden voor zonsopgang/zonsondergang of één set aangepaste AAN/UIT-tijden.

Specificaties

Output

  • 15 A Resistief, 120 VAC
  • 12 A Inductief, 120 VAC
  • 1000 W, 120 VAC
  • 1/2 HP, 120 VAC

Input

  • 120 VAC, 60 Hz, 2.5W max

Operating Temperature

  • -40°F tot 122°F (-40°C tot 50°C), voor 1200 W, 120 VAC

Batterijen

  • Twee LR44-batterijen die de tijd en instellingen tot drie maanden zonder stroom bewaren

TIMER OVERZICHT

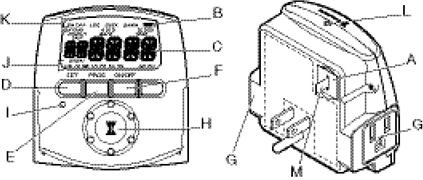

TIMER OVERZICHT

Item Beschrijving
A Batterijhouder
B Indicator voor bijna lege batterij
C Tijd van de dag Display
D SET-knop
E PROG-knop
F ON/OFF-knop (AAN/UIT-knop)
G Geaard stopcontact (2)
H Selectieknop
I Resetknop
J Dag van de Week Display
K Mode Display
L AAN/UIT Indicator Lampje
M Batterij Pull Tab

INITIËLE INSTALLATIE

Overzicht

Bij het eerste gebruik moet u de batterij activeren en vervolgens de tijd, datum en locatie instellen.

De batterij inschakelen

  1. Verwijder het lipje (M) van de batterijhouder, indien aanwezig. Zie FIG. 1.
  2. Wanneer het display 12:00 AM weergeeft, is de timer klaar voor de eerste installatie. Zie FIG. 2. Als 12:00 AM niet wordt weergegeven, voer dan een fabrieksreset uit of raadpleeg het gedeelte Probleemoplossing.

Opmerking: De timer kan worden ingesteld terwijl deze niet is aangesloten. Het display wordt na 1 minuut inactiviteit uitgeschakeld om batterij te sparen. Druk op een willekeurige knop om het scherm weer IN te schakelen.

De tijd, datum en locatie instellen

Bij het eerste gebruik kunt u deze timerinstellingen eenvoudig achter elkaar programmeren door de stappen in dit gedeelte te voltooien.

  1. Draai de selectieknop (H) om het juiste uur van de dag te selecteren. Druk op SET (D). Herhaal dit om de minuut van de dag te selecteren. Zie FIG. 2.
  2. Draai de selectieknop (H) om de juiste dag te selecteren. Druk op SET (D). Zie FIG. 3.
  3. Draai de selectieknop (H) om de juiste MAAND te selecteren. Druk op SET (D). Zie FIG. 3.
  4. Draai de selectieknop (H) om de juiste DATUM te selecteren. Druk op SET (D). Zie FIG. 3.
  5. Draai de selectieknop (H) om de juiste instelling voor zomertijd te selecteren. De opties zijn OFF, US/CAN en Mex.
    1. Als u zich in Hawaï of Arizona bevindt, selecteer dan OFF. Druk op SET (D).
    2. Als u in een deel van Mexico woont dat de zomertijd van de VS/Canada in acht neemt, selecteer dan US/CAN. Druk op SET (D).
  6. Draai de selectieknop (H) om de staat te selecteren waarin u zich bevindt. Druk op SET (D). Zie FIG. 4.
  7. Draai de selectieknop (H) om het gedeelte van de staat te selecteren waarin u zich bevindt. Druk op SET (D). Zie FIG. 4.
  8. Draai de selectieknop (H) om de tijdzone te selecteren waarin u zich bevindt. Druk op SET (D). Zie FIG. 5.
  9. Draai de selectieknop (H) om de DAWN offsettijd aan te passen (+/- 15, 30, 45 of 60 minuten). Druk op SET (D). Offset is het aantal minuten dat u wilt dat de lichten aangaan voor (-) of na (+) DAWN of DUSK. Herhaal dit voor de DUSK offsettijd. Zie FIG. 6.
  10. Druk op SET (D) om de installatie van de timer te voltooien.

De configuratie-instellingen voor tijd, datum en locatie wijzigen

  1. Druk op SET (D).
  2. Volg de stappen 1 tot en met 9 onder Tijd, Datum en Locatie instellen.
  3. Druk op PROG (E) om terug te keren naar het hoofdscherm.

PROGRAMMEREN

Deze timer is voorgeprogrammeerd om AAN te gaan bij zonsondergang en UIT bij zonsopgang. Als u deze tijd wilt aanpassen naar een andere AAN/UIT-tijd, voltooit u de programmeerstappen in dit gedeelte. Deze timer bevat slechts één set AAN/UIT-tijden (hetzij de voorgeprogrammeerde tijden voor zonsopgang/zonsondergang, hetzij de aangepaste tijden die u programmeert met behulp van de stappen in dit gedeelte).

De voorgeprogrammeerde schemering (AAN)-tijd wijzigen

Om de DUSK-tijd te wijzigen in een andere AAN-tijd:

  1. Druk tweemaal op PROG (E).
  2. Draai de selectieknop (H) totdat er een tijd op het scherm verschijnt. Druk op PROG (E).
  3. Draai de selectieknop (H) om het juiste AAN-uur te selecteren. Druk op PROG (E).
  4. Draai de selectieknop (H) voor de juiste AAN-minuut. Druk op SET (D). Zie FIG. 7.

De voorgeprogrammeerde zonsopgang (UIT)-tijd wijzigen

Om de zonsopgangstijd te wijzigen in een andere UIT-tijd:

  1. Druk op PROG (E).
  2. Draai de selectieknop (H) totdat OFF in de linkerbovenhoek van het scherm staat. Druk op PROG (E).
  3. Draai de selectieknop (H) zodat er een tijd op het scherm verschijnt. Druk op PROG (E).
  4. Draai de selectieknop (H) om het juiste UIT-uur te selecteren. Druk op PROG (E).
  5. Draai de selectieknop (H) om de juiste UIT-minuut te selecteren. Druk op SET (D). Zie FIG. 8.

EEN FABRIEKSRESET UITVOEREN

Om op elk moment een programmering te wissen of de timer te resetten, voert u deze stappen uit:

  1. Houd de ON/OFF-knop (F) ingedrukt.
  2. Gebruik een paperclip om de RESET-knop (I) in te drukken en los te laten.
  3. Houd de ON/OFF-knop (F) ingedrukt totdat 'CLR' op het scherm verschijnt en laat vervolgens los.
  4. Wanneer u 12:00 AM ziet, is uw timer klaar voor programmering. Zie FIG. 9.

OPTIONEEL – De geprogrammeerde AAN/UIT-tijden negeren

Druk op de ON/OFF (F)-knop om de voorgeprogrammeerde AAN/UIT-tijd te negeren tot de volgende AAN/UIT-tijd.

WERKING

De timer bedienen

Steek de timer in een stopcontact. Zorg ervoor dat de AAN/UIT-indicator (L) brandt. Dit geeft aan dat de timer klaar en operationeel is. Steek uw landschapsverlichting of laagspanningstransformator in een van de stopcontacten (G) op de timer.

Batterijonderhoud

Lage spanning wordt aangegeven door de indicator voor bijna lege batterij (B) op het display.

  • De timer vereist twee LR44-batterijen die de tijd en instellingen tot drie maanden zonder stroom bewaren.
  • Vervang de batterijen zo snel mogelijk nadat de indicator voor bijna lege batterij verschijnt.
  • Vervang de batterijen binnen één minuut na het loskoppelen om de instellingen te behouden.
  • Koppel de timer los voordat u de batterijen vervangt.
  • Om de batterijen te verwijderen, wrikt u de batterijhouder voorzichtig omhoog met een kleine platte schroevendraaier. Plaats de nieuwe batterijen zoals weergegeven in Fig. 10. Plaats de batterijhouder stevig in de schakelaar.

GIDS VOOR PROBLEEMOPLOSSING

Probleem Waarschijnlijke oorzaak Oplossing

Het batterijsymbool wordt altijd in de rechterbovenhoek van het scherm weergegeven wanneer het is aangesloten of er is helemaal geen weergave wanneer het is losgekoppeld en er op knoppen wordt gedrukt.

Houd er rekening mee dat het batterijdisplay 1 minuut nodig heeft om geïnstalleerde of verwijderde batterijen te herkennen.

 De batterijen zijn:
  • Bijna leeg
  • Niet geïnstalleerd
  • Niet correct geïnstalleerd
  • Hebben nog steeds het treklipje
  • Slecht contact in de batterijhouder
  • Verwijder het treklipje, indien aanwezig.
  • Controleer de batterijpolariteit volgens de omtrek aan de binnenkant of "+/-" aan de buitenkant van de batterijhouder.
  • Buig de contacten van de batterijhouder om de batterijen stevig aan te raken.
  • Vervang beide batterijen. Gebruik twee type LR44 of A76.
De timer schakelt op de verkeerde tijden of slaat enkele van de geprogrammeerde tijden over. Geprogrammeerde schema('s) zijn onjuist. Druk op PROG om de instellingen te bekijken en indien nodig te wijzigen. Zie de instructies die bij deze handleiding zijn inbegrepen.
De lichten of geregelde apparaten komen niet overeen met de geprogrammeerde AAN/UIT-status direct na het instellen van de tijd of het programmeren van een schema. De timer "haalt" de geprogrammeerde laadstatus niet automatisch in. De status van de timer blijft zoals hij is tot de volgende geprogrammeerde AAN/UIT-tijd komt. Nadat u uw evenementen of de tijd hebt geprogrammeerd, drukt u op de ON/OFF-knop om de laadstatus indien nodig te wijzigen.
De timer geeft AAN aan, maar het licht of andere geregelde apparaat is uit. Het licht of geregelde apparaat zelf kan uitgeschakeld zijn of de lamp kan doorgebrand zijn. Zorg ervoor dat het licht of geregelde apparaat is ingeschakeld en is aangesloten of vervang de lamp.

VEILIGHEIDSINSTRUCTIES


Risico op brand of elektrische schok

  • Gebruik de timer niet om apparaten te bedienen die gevaarlijke gevolgen kunnen hebben als gevolg van onnauwkeurige timing, zoals zonnelampen, sauna's, kachels, slowcookers, enz.
  • Koppel de timer los voordat u de batterijen vervangt.
  • Niet gebruiken om stopcontacten te bedienen.
  • De installatie moet in overeenstemming zijn met de nationale en lokale elektrische voorschriften.

informatie LET OP

  • Gooi het product weg volgens de plaatselijke voorschriften voor het weggooien van gebruikte batterijen.

De garantieservice is beschikbaar door ofwel

  1. het product terug te sturen naar de dealer bij wie het apparaat is gekocht of
  2. een garantieclaim online in te vullen op www.intermatic.com.

Deze garantie wordt gegeven door: Intermatic Incorporated, Customer Service 7777 Winn Rd., Spring Grove, Illinois 60081-9698.

Voor garantieservice gaat u naar: http://www.Intermatic.com of bel 815-675-7000.

7777 Winn Road
Spring Grove, Illinois 60081
www.intermatic.com
