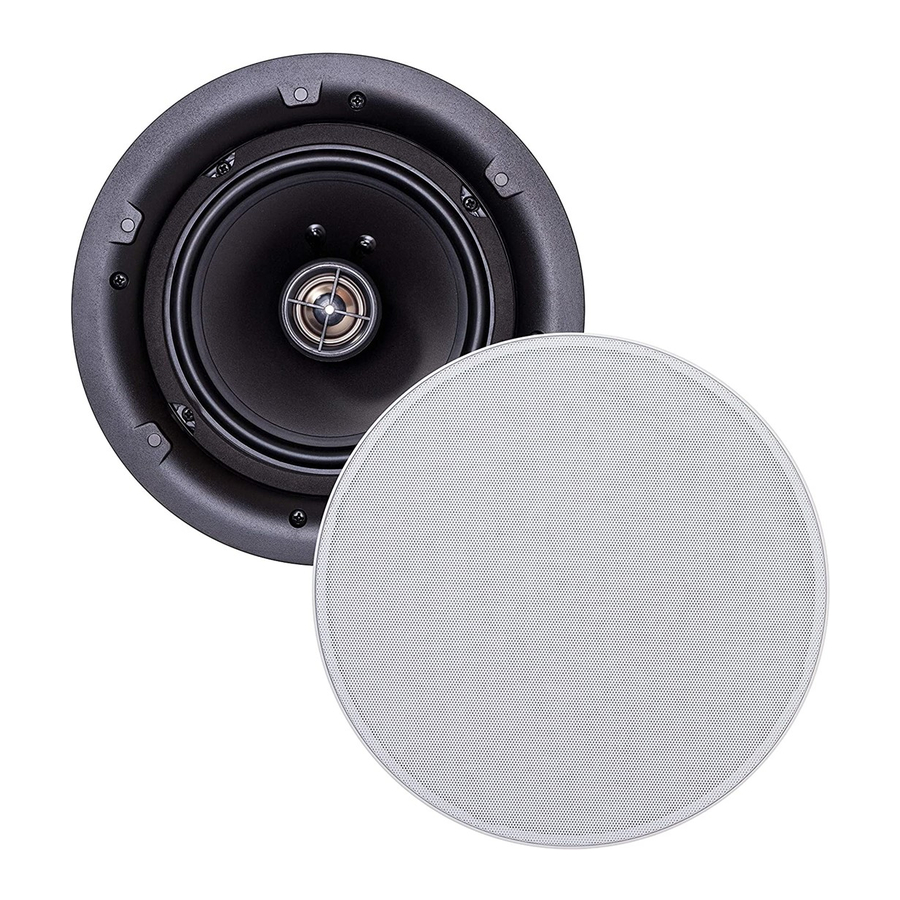

Cambridge Audio C165 - Handleiding voor inbouw luidspreker

Introductie

Deze handleiding is ontworpen om de installatie en het gebruik van dit product zo eenvoudig mogelijk te maken. De informatie in dit document is zorgvuldig gecontroleerd op nauwkeurigheid op het moment van drukken; het beleid van Cambridge Audio is er echter een van voortdurende verbetering, daarom zijn ontwerp en specificaties onderhevig aan verandering zonder voorafgaande kennisgeving.
Dit document bevat bedrijfseigen informatie die wordt beschermd door copyright. Alle rechten zijn voorbehouden. Geen enkel deel van deze handleiding mag worden gereproduceerd door mechanische, elektronische of andere middelen, in welke vorm dan ook, zonder voorafgaande schriftelijke toestemming van de fabrikant. Alle handelsmerken en geregistreerde handelsmerken zijn eigendom van hun respectieve eigenaars.

Wat is inbegrepen bij de C165?

1. 1 x C165 Plafondluidspreker.

Installatie-instructies

1. Verwijder eerst de kartonnen pad uit de meegeleverde sjabloon om de positie voor het montagegat op de geselecteerde locatie te markeren.

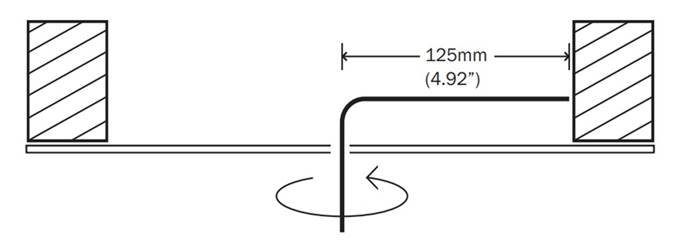

2. Voordat u gaten voor de plafondluidsprekers boort, wordt aanbevolen om het gebied te testen op speling door een L-vormige sonde van stevig draad te maken (zie onderstaande afbeelding), een klein gat in het doelgebied te boren, de sonde in te brengen en langzaam te draaien. Eventuele obstakels zijn onmiddellijk duidelijk en het doelgebied kan naar een meer geschikte positie worden verplaatst.

3. Zaag het montagegat met een gipsplaat- of sleutelgatzaag. Zorg ervoor dat het montageoppervlak tussen 10 en 30 mm (0,39 - 1,18") dik is en dat er minstens 93 mm (3,74") vrije ruimte achter het montageoppervlak is.
4. Gebruik minimaal 16 gauge luidsprekerkabel om verbinding te maken tussen uw versterker en uw luidsprekers. Zorg ervoor dat luidsprekerkabels uit de buurt van elektrische kabels worden geleid en dat alle versterkers/bronnen zijn uitgeschakeld tijdens de installatie.
5. Gebruik een draadstripper om 10 mm isolatie van het uiteinde van elke luidsprekerkabel te verwijderen en draai de draden in elkaar.

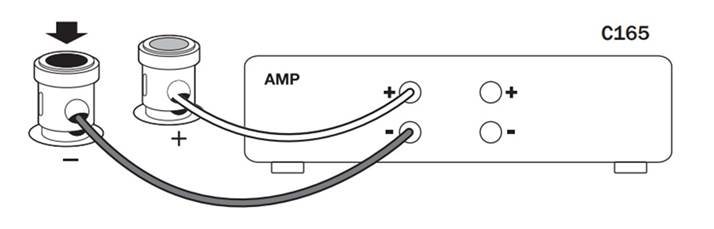

6. Let bij het aansluiten van luidsprekers extra op de polariteit en zorg ervoor dat de rode (+) aansluitingen op uw versterker zijn aangesloten op de rode (+) aansluitingen op uw luidsprekers, en dat de zwarte (-) aansluitingen op uw versterker zijn aangesloten op de zwarte (-) aansluitingen op uw luidsprekers.

7. Zorg ervoor dat de vier bevestigingsschroeven op de luidspreker zijn losgedraaid, zodat de montagepoten vrij kunnen bewegen. Beweeg elke poot naar LINKS in de bijbehorende gleuf en lijn vervolgens de luidspreker uit in het montagegat.

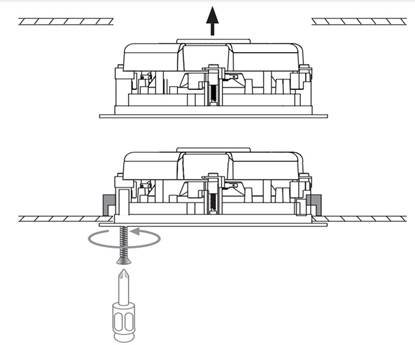

8. Gebruik een kruiskopschroevendraaier om, terwijl de luidspreker in het montagegat zit, elke bevestigingsschroef langzaam met de klok mee te draaien, waardoor de poten uit hun gleuven bewegen. Draai deze schroeven vast totdat de poten het plafond vastgrijpen.
   Opmerking: Neem contact op met uw bouwer/installateur om te controleren of u een brandkap met dit product moet installeren. Een luidsprekerkabel met de specificatie "Low smoke/zero halogen" (Weinig rook/geen halogeen) kan ook vereist zijn.


Het luidsprekerrooster en -frame schilderen

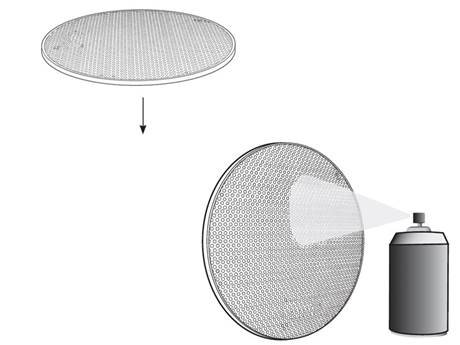

Het C165-luidsprekerrooster is bevestigd met een magneet, waardoor het gemakkelijk kan worden verwijderd om te schilderen.

1. Verwijder voorzichtig het rooster en zorg ervoor dat u de luidsprekerconus niet beschadigt.
2. Schilder het rooster met de door u gekozen verf.

3. Als u de luidsprekeromgeving wilt schilderen, gebruik dan het meegeleverde transparante plastic schildermasker om de luidsprekerconus af te dekken en schade te voorkomen.

Technische specificaties

Gevoeligheid (SPL)
90dB (2,83 Vrms ingang)
Frequentiebereik 50Hz - 20kHz
Impedantie
4 Ohm
Drivers
1 x 6,5" (165 mm) woofer.
1 x 1" (25 mm) tweeter.
Luidspreker afmetingen (H x B x D)
97 x ø 240 mm (3,8 x ø 9,4")
Gewicht
1,28 kg (2,8 lbs)
