Cambridge Audio ES30 - Handleiding voor buitenluidsprekers

Wat is inbegrepen bij de ES30?

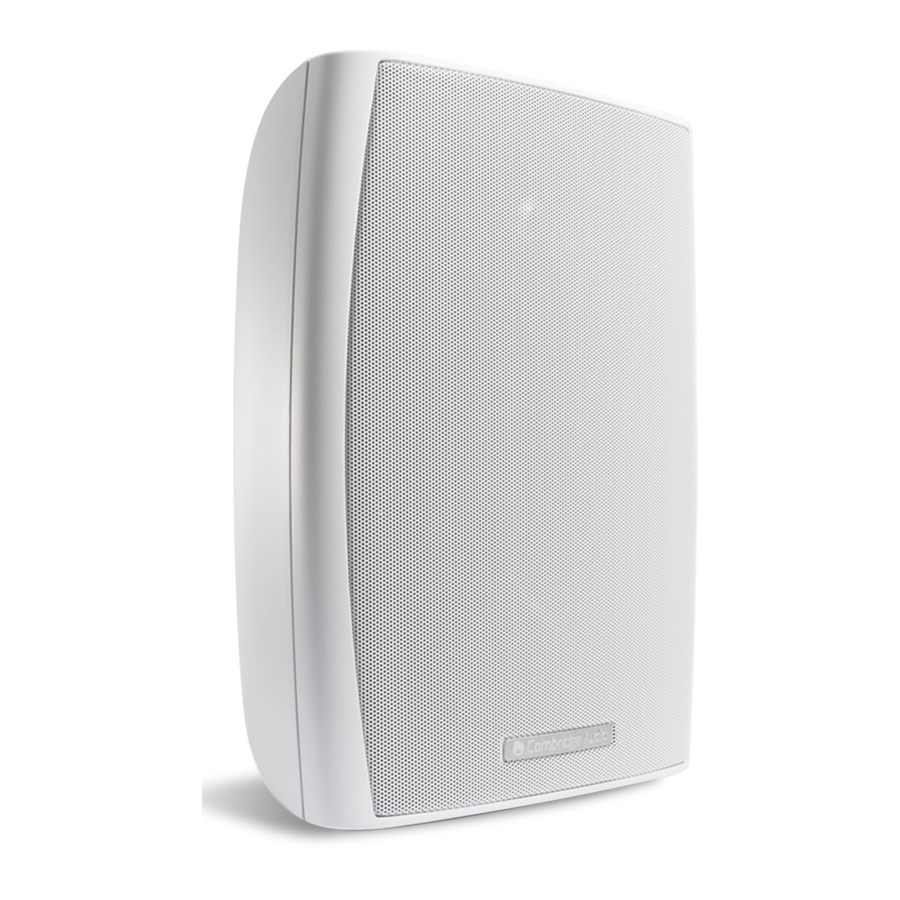

1. 1 x ES30 Buitenluidspreker
2. 1 x Montagebeugel.

Installatie-instructies

Denk, voordat u uw ES30-buitenluidsprekers installeert, na over de positionering en de vereisten voor de bekabeling. Gebruik waar mogelijk een bestaande afdekking om directe blootstelling aan de elementen te minimaliseren en zorg ervoor dat de muur die voor de montage wordt gebruikt, het gewicht van de luidspreker kan dragen.

1. Monteer eerst de montagebeugel horizontaal of verticaal op de gewenste locatie en voer vervolgens uw luidsprekerkabel door de beugel voordat u deze aansluit.

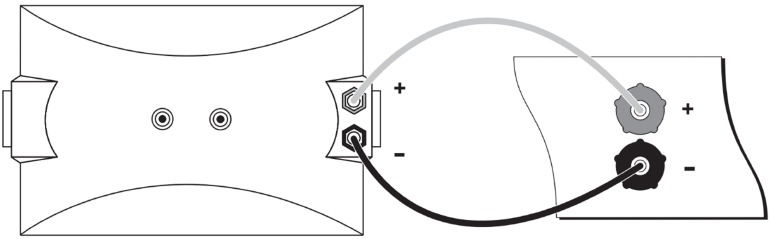

2. Schakel uw versterker uit en sluit de luidspreker aan met behulp van de terminals op het achterpaneel. Zorg ervoor dat u de polariteit van elke verbinding tussen luidspreker en versterker correct aansluit.

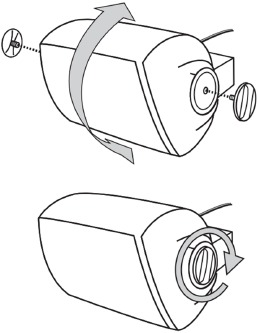

3. Plaats de luidspreker losjes op de montagebeugel en pas hem aan op de gewenste positie. We raden aan om de luidspreker iets naar beneden te richten om directe blootstelling aan de elementen te minimaliseren. Zodra u tevreden bent met de positionering, draait u de twee knoppen vast om de luidspreker vast te zetten.


Technische specificaties

Gevoeligheid (SPL)
90dB

Frequentiebereik
55Hz - 20kHz

Impedantie
4 - 8 Ohm

Drivers
1 x 6.5" injection moulded cone woofer.
1 x 1" anodized aluminium dome tweeter.

Aanbevolen versterkervermogen
10 - 120 Watt

Afmetingen luidspreker (H x B x D)
330 x 202 x 198mm.

Gewicht
3.4kg (7.4lbs)

Veelgestelde vragen

Wat wordt bedoeld met luidsprekergevoeligheid?

Luidsprekergevoeligheid is het niveau dat door de luidspreker wordt geproduceerd op één meter, wanneer deze wordt gevoed met één watt vermogen van een versterker. Het is een manier om te beschrijven hoe goed de luidspreker akoestische energie produceert, op basis van een bepaalde input. Het niveau wordt gemeten in dB SPL – dit is een afkorting voor 'sound pressure level' (geluidsdrukniveau) – geluid is eigenlijk schommelingen in de luchtdruk, dus elke keer dat je SPL ziet, betekent dit 'geluid in de echte wereld'. Dus, stel dat we een luidspreker hebben met een gevoeligheid van 87dB, en een luidspreker met een gevoeligheid van 90dB – de 90dB-luidspreker zal aanzienlijk luider zijn, aangezien elke toegevoegde 3dB een verdubbeling van het vermogen vertegenwoordigt.

Wat is een crossover?

De meeste luidsprekers hebben meerdere drivers. Een driver wordt soms een transducer genoemd, wat een apparaat is dat het ene type energie omzet in het andere – in dit geval elektrische energie in geluidsenergie. In een luidspreker is het vaak het geval dat we meerdere drivers willen – één voor de lage tonen, één voor het middenbereik en één voor de hoge tonen. Deze laatste driver wordt vaak een tweeter genoemd. Om van dit arrangement te profiteren, moeten we het signaal opsplitsen in verschillende frequentiecomponenten. Het circuit dat dit doet, wordt een crossover genoemd.

Wat is impedantie?

U zult impedantie vaak tegenkomen bij het onderzoeken van luidsprekers en versterkers. Impedantie is in principe weerstand gemeten bij een bepaalde frequentie, gegeven als een waarde in Ohm (Ω), en is ongelooflijk belangrijk om te overwegen bij het opzetten van een audiosysteem, omdat het de 'belasting' bepaalt die door de luidsprekers op een versterker wordt geplaatst.
Stel bijvoorbeeld dat we een versterker hebben die is beoordeeld om 100 W te leveren aan een 8Ω luidsprekerbelasting. Als we vervolgens luidsprekers met een impedantie van 4Ω met dezelfde versterker zouden gebruiken, zou de versterker 200 W moeten leveren, aangezien een halvering van de impedantie resulteert in een verdubbeling van het benodigde vermogen als gevolg van de vermindering van de belasting op de versterker.
In een situatie als deze, als de versterker het vereiste vermogen voor een lagere impedantie niet kan leveren, kan dit leiden tot oververhitting en schade aan de versterker en luidsprekers.
Om deze reden is het belangrijk om aandacht te besteden aan versterkerspecificaties en aanbevolen impedantiebeoordelingen.

Probleemoplossing

Geen geluid via één of beide kanalen.

• Controleer of de versterker is ingeschakeld.
• Zorg ervoor dat de juiste ingangsbron is geselecteerd op de versterker.
• Controleer of alle verbindingen tussen de versterker en de luidsprekers goed vastzitten.
• Controleer of de verbindingen tussen de bronapparatuur en de versterker goed vastzitten.
• Controleer de polariteit van de luidsprekeraansluitingen.
• Controleer of de volumeregelaar correct is ingesteld op de versterker.

Er is vervormd of inconsistent geluid.

• Controleer of alle verbindingen tussen de versterker en de luidsprekers goed vastzitten.
• Controleer de polariteit van de luidsprekeraansluitingen.
• Controleer of de verbindingen tussen de bronapparatuur en de versterker goed vastzitten.

Voor toekomstig nieuws over toekomstige producten, software-updates en exclusieve aanbiedingen, moet u uw product registreren op http://www.cambridgeaudio.com/register

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Cambridge Audio ES30 - Handleiding voor buitenluidsprekers
