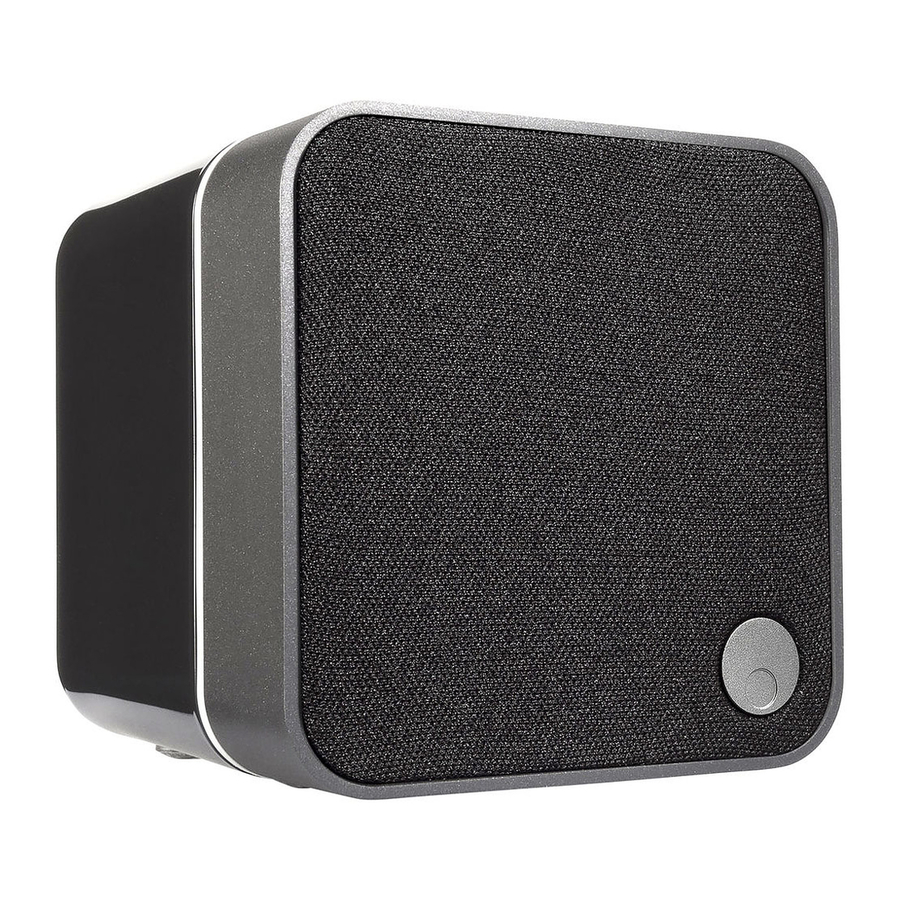

Cambridge Audio Minx MIN12 - Compacte Luidspreker Handleiding

Introductie

We hopen dat u vele jaren luisterplezier zult beleven. Uw luidsprekers kunnen slechts zo goed zijn als het systeem waarop ze zijn aangesloten. Doe alstublieft geen concessies aan uw versterker of bekabeling. Uiteraard bevelen wij in het bijzonder versterking uit het Cambridge Audio-assortiment aan, dat volgens dezelfde strenge normen is ontworpen als onze luidsprekers. Uw dealer kan ook uitstekende kwaliteit luidsprekerkabel leveren om ervoor te zorgen dat uw systeem zijn volledige potentieel realiseert.

Wat is inbegrepen bij de Minx MIN12?

1. 1 x MIN12 Compacte Luidspreker
2. Snelstartgids
3. Sleutelgatbeugel
4. 4 x Transparant Pad.

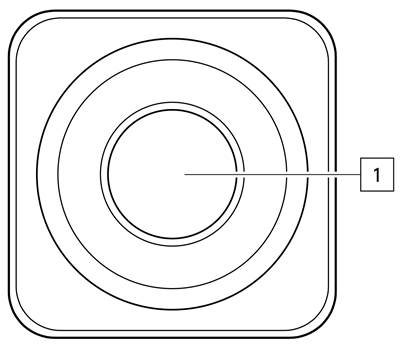

Voorkant

1. 2.25" BMR Driver.

Achterkant

1. Schroefdraad voor montage.
2. +/- Luidsprekeraansluitingen.

Installatie instructies

1. Zorg er eerst voor dat u de polariteit/kleurcodering overeenkomstig aansluit, en sluit de meegeleverde luidsprekeraansluitingen aan op de luidsprekeruitgangen van uw versterker door de uiteinden los te schroeven en de luidsprekerkabel in het beschikbare gat op elke aansluiting vast te zetten. Deze aansluitingen kunnen vervolgens met de aangesloten kabels in de achterkant van de MIN12 worden geïnstalleerd.

2. Als u de MIN12-luidsprekers aan een muur wilt bevestigen, moet u de meegeleverde sleutelgatbeugel bevestigen met behulp van de montageschroef aan de achterkant van de luidspreker.

3. Als alternatief bieden we verschillende andere montageoplossingen, waaronder een draaibare muurbeugel, een bureau standaard en een vloerstandaard.

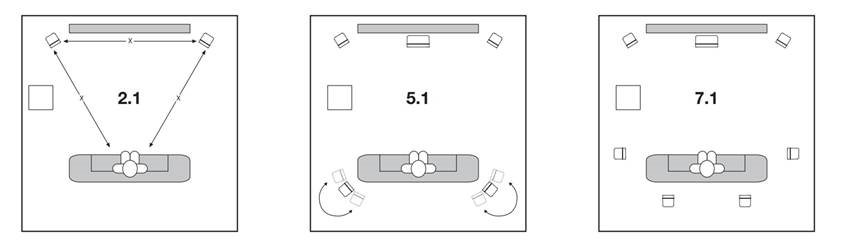

Voorgestelde opstellingen

De Minx MIN12-luidsprekers kunnen worden gebruikt als onderdeel van een reeks verschillende opstellingen, afhankelijk van uw individuele wensen. Zie hieronder enkele aanbevolen opstellingen met behulp van de MIN12's en andere items binnen het Minx-assortiment, zoals de MIN22-luidsprekers en de X201-subwoofer.

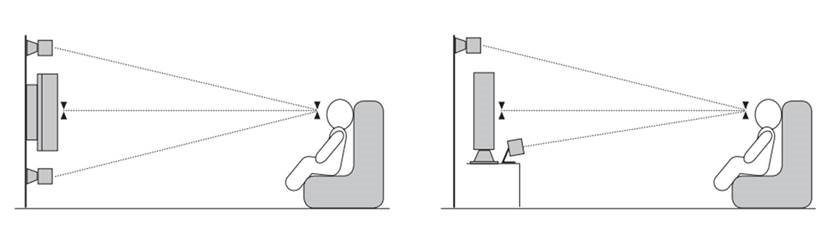

Wanneer u de MIN12-luidsprekers gebruikt voor tv en film, raden we aan de luidsprekers boven of onder het scherm te plaatsen, indien mogelijk schuin naar de luisteraar gericht.

Technische specificaties

Gevoeligheid (SPL) 86dB
Frequentiebereik 150Hz - 20kHz
Impedantie 8 Ohm
Drivers 1 x 2.25" BMR Driver
Aanbevolen versterkervermogen 25 - 200 Watt
Afmetingen luidspreker (H x B x D) 78 x 78 x 85mm.
Gewicht 0.43kg (0.95lbs)

Veelgestelde vragen

Wat wordt bedoeld met luidsprekergevoeligheid?

Luidsprekergevoeligheid is het niveau dat door de luidspreker op één meter wordt geproduceerd, wanneer deze wordt gevoed met één watt vermogen van een versterker. Het is een manier om te beschrijven hoe goed de luidspreker akoestische energie produceert, op basis van een bepaalde input. Het niveau wordt gemeten in dB SPL – dit is een afkorting voor 'sound pressure level' (geluidsdrukniveau) – geluid is in feite fluctuaties in de luchtdruk, dus elke keer dat je SPL ziet, betekent dit 'geluid in de echte wereld'. Dus, laten we zeggen dat we een luidspreker hebben met een gevoeligheid van 87dB, en een luidspreker met een gevoeligheid van 90dB – de 90dB-luidspreker zal aanzienlijk luider zijn, aangezien elke toegevoegde 3dB een verdubbeling van het vermogen vertegenwoordigt.

Wat is een crossover?

De meeste luidsprekers hebben meerdere drivers. Een driver wordt soms een transducer genoemd, wat een apparaat is dat het ene type energie omzet in een ander type – in dit geval elektrische energie in geluidsenergie. In een luidspreker kan het vaak voorkomen dat we meerdere drivers willen – één voor de lage tonen, één voor de middentonen en één voor de hoge tonen. Deze laatste driver wordt vaak een tweeter genoemd. Om van dit arrangement te profiteren, moeten we het signaal opsplitsen in verschillende frequentiecomponenten. Het circuit dat dit doet, wordt een crossover genoemd.

Wat is impedantie?

U zult impedantie vaak tegenkomen bij het onderzoeken van luidsprekers en versterkers. Impedantie is in feite weerstand gemeten bij een bepaalde frequentie, gegeven als een waarde in Ohm (Ω), en is ongelooflijk belangrijk om te overwegen bij het opzetten van een audiosysteem, omdat het de 'belasting' bepaalt die door de luidsprekers op een versterker wordt geplaatst.
Laten we bijvoorbeeld zeggen dat we een versterker hebben die is beoordeeld om 100W te leveren aan een 8Ω luidsprekerbelasting. Als we vervolgens luidsprekers met een impedantie van 4Ω met dezelfde versterker zouden gebruiken, zou de versterker 200W moeten leveren, aangezien een halvering van de impedantie resulteert in een verdubbeling van het vereiste vermogen als gevolg van de vermindering van de belasting op de versterker.
In een situatie als deze, als de versterker niet het vereiste vermogen voor een lagere impedantie kan leveren, kan dit leiden tot oververhitting en schade aan de versterker en luidsprekers.
Om deze reden is het belangrijk om aandacht te besteden aan versterkerspecificaties en aanbevolen impedantie ratings.

Probleemoplossing

Geen geluid via één of beide kanalen

• Controleer of de versterker is ingeschakeld.
• Zorg ervoor dat de juiste ingangsbron is geselecteerd op de versterker.
• Bevestig dat alle verbindingen tussen de versterker en luidsprekers goed vastzitten.
• Controleer of de verbindingen tussen de bronapparatuur en de versterker goed vastzitten.
• Controleer de polariteit van de luidsprekeraansluitingen.
• Controleer of de volumeregelaar correct is ingesteld op de versterker.

Er is vervormd of inconsistent geluid

• Bevestig dat alle verbindingen tussen de versterker en luidsprekers goed vastzitten.
• Controleer de polariteit van de luidsprekeraansluitingen.
• Controleer of de verbindingen tussen de bronapparatuur en de versterker goed vastzitten.
