Cambridge Audio SX-50 - Luidsprekerhandleiding

Introductie

Hartelijk dank voor de aankoop van deze Cambridge Audio SX-50 stand-mount luidsprekers. We hopen dat u er vele jaren luisterplezier aan zult beleven. Uw luidsprekers kunnen slechts zo goed zijn als het systeem waarop ze zijn aangesloten. Doe alstublieft geen concessies aan uw versterker of bekabeling. Uiteraard bevelen wij met name versterking uit het Cambridge Audio-assortiment aan, dat volgens dezelfde strenge normen is ontworpen als onze luidsprekers. Uw dealer kan ook luidsprekerkabel van uitstekende kwaliteit leveren om ervoor te zorgen dat uw systeem zijn volledige potentieel realiseert.

Hartelijk dank dat u de tijd heeft genomen om deze handleiding te lezen; we raden u aan deze te bewaren voor toekomstig gebruik.

Voor toekomstig nieuws over toekomstige producten, software-updates en exclusieve aanbiedingen, dient u uw product te registreren op http://www.cambridgeaudio.com/register

Wat is inbegrepen bij de SX-50's

1. 2 x SX-50 luidsprekers.
2. Installatiegids.
3. 8 x rubberen voetjes.
4. 2 x schuimproppen.

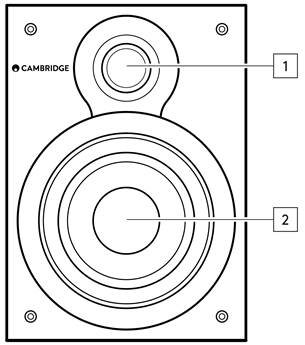

Voorpaneel

1. 1" (25 mm) Silk Dome Tweeter.
2. 5,25 "(135 mm) behandelde papieren conus driver.

Achterpaneel

1. Achterste baspoort.
2. +/- Luidsprekeraansluitklemmen.

Installatie instructies

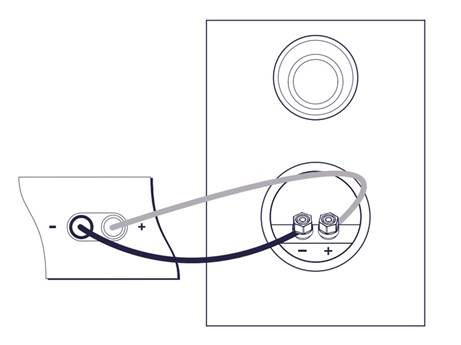

1. Sluit eerst met behulp van een hoogwaardige luidsprekerkabel de SX-50 stand-mount luidsprekers aan op de luidsprekeraansluitingen op uw versterker. Zorg ervoor dat u goed let op de polariteit van elke aansluiting.

2. Voor de beste resultaten raden we aan luidsprekerstandaards te gebruiken om uw SX-50 luidsprekers te monteren. Als alternatief kunnen de luidsprekers op een plank worden geplaatst, en in beide gevallen raden we aan om minstens 5 cm ruimte achter de achterkant van elke luidspreker te laten.

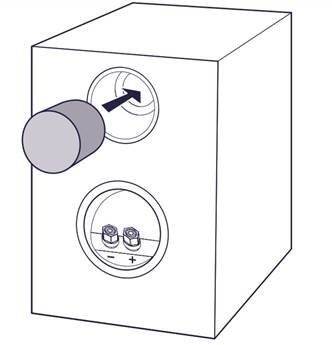

3. Als u ze op een bureau of dicht bij een muur plaatst, kunt u profiteren van het gebruik van de meegeleverde schuimbasafstemmingspluggen. Deze kunnen in de achterste poort van elke luidspreker worden geplaatst om de lagefrequentie-output te verminderen.

4. Ten slotte raden we bij het plaatsen aan dat de afstand tussen de luidsprekers en de luisterpositie gelijk is. We moedigen echter aan om te experimenteren totdat u een oplossing vindt die voor uw ruimte werkt.


Technische specificaties.

Gevoeligheid (SPL)
87dB

Frequentiebereik
50Hz - 22kHz

Impedantie
8 Ohm

Drivers
1 x 5,25" (135 mm) behandelde papieren conus.
1 x 1" (25 mm) tweeter.

Crossover
2-weg

Aanbevolen versterkervermogen
10 - 100 Watt

Poort
1 achter

Afmetingen luidspreker (H x B x D)
225 x 161 x 240 mm.

Gewicht
3,0 kg

Veel Gestelde Vragen

Wat wordt bedoeld met luidsprekergevoeligheid?
Luidsprekergevoeligheid is het niveau dat de luidspreker op één meter produceert, wanneer deze wordt gevoed met één watt vermogen van een versterker. Het is een manier om te beschrijven hoe goed de luidspreker akoestische energie produceert, op basis van een bepaalde input. Het niveau wordt gemeten in dB SPL – dit is een afkorting voor 'sound pressure level' (geluidsdrukniveau) – geluid is in feite fluctuaties in de luchtdruk, dus elke keer dat u SPL ziet, betekent dit 'geluid in de echte wereld'. Laten we zeggen dat we een luidspreker hebben met een gevoeligheid van 87 dB en een luidspreker met een gevoeligheid van 90 dB – de luidspreker van 90 dB zal aanzienlijk luider zijn, aangezien elke toegevoegde 3 dB een verdubbeling van het vermogen vertegenwoordigt.

Wat is een crossover?
De meeste luidsprekers hebben meerdere drivers. Een driver wordt ook wel een transducer genoemd, een apparaat dat het ene type energie omzet in het andere – in dit geval elektrische energie in geluidsenergie. In een luidspreker is het vaak zo dat we meerdere drivers willen – één voor de lage tonen, één voor het middengebied en één voor de hoge tonen. Deze laatste driver wordt vaak een tweeter genoemd. Om van deze opstelling te profiteren, moeten we het signaal opsplitsen in verschillende frequentiecomponenten. Het circuit dat dit doet, wordt een crossover genoemd.

Wat is impedantie?
U zult impedantie vaak zien genoemd bij het onderzoeken van luidsprekers en versterkers. Impedantie is in principe weerstand gemeten bij een bepaalde frequentie, weergegeven als een waarde in Ohm (Ω), en is ongelooflijk belangrijk om te overwegen bij het opzetten van een audiosysteem, omdat het de 'belasting' bepaalt die de luidsprekers op een versterker plaatsen.
Laten we bijvoorbeeld zeggen dat we een versterker hebben die is beoordeeld om 100 W te leveren aan een luidsprekerbelasting van 8 Ω. Als we dan luidsprekers met een impedantie van 4 Ω zouden gebruiken met dezelfde versterker, zou de versterker 200 W moeten leveren, aangezien een halvering van de impedantie resulteert in een verdubbeling van het vereiste vermogen als gevolg van de vermindering van de belasting van de versterker.
In een situatie als deze, als de versterker niet het vereiste vermogen kan leveren voor een lagere impedantie, kan dit leiden tot oververhitting en schade aan de versterker en luidsprekers.
Om deze reden is het belangrijk om aandacht te besteden aan versterkerspecificaties en aanbevolen impedantieclassificaties.

Probleemoplossing

Geen geluid via één of beide kanalen.

• Controleer of de versterker is ingeschakeld.
• Zorg ervoor dat de juiste ingangsbron is geselecteerd op de versterker.
• Controleer of alle verbindingen tussen de versterker en de luidsprekers goed vastzitten.
• Controleer of de verbindingen tussen de bronapparatuur en de versterker goed vastzitten.
• Controleer de polariteit van de luidsprekeraansluitingen.
• Controleer of de volumeregelaar correct is ingesteld op de versterker.

Er is vervormd of inconsistent geluid.

• Controleer of alle verbindingen tussen de versterker en de luidsprekers goed vastzitten.
• Controleer de polariteit van de luidsprekeraansluitingen.
• Controleer of de verbindingen tussen de bronapparatuur en de versterker goed vastzitten.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
