Cambridge Audio Minx S325 - Home Cinema Luidsprekerhandleiding

Introductie

Dank u voor de aankoop van deze Cambridge Audio Minx Minx S325 luidsprekerbundel. We hopen dat u er vele jaren luisterplezier aan zult beleven. Uw luidsprekers kunnen alleen zo goed zijn als het systeem waarop ze zijn aangesloten. Doe alstublieft geen concessies aan uw versterker.

Dank u voor de tijd die u heeft genomen om deze handleiding te lezen; we raden u aan deze te bewaren voor toekomstig gebruik.

Voor toekomstig nieuws over toekomstige producten, software-updates en exclusieve aanbiedingen, kunt u uw product registreren op http://www.cambridgeaudio.com/register

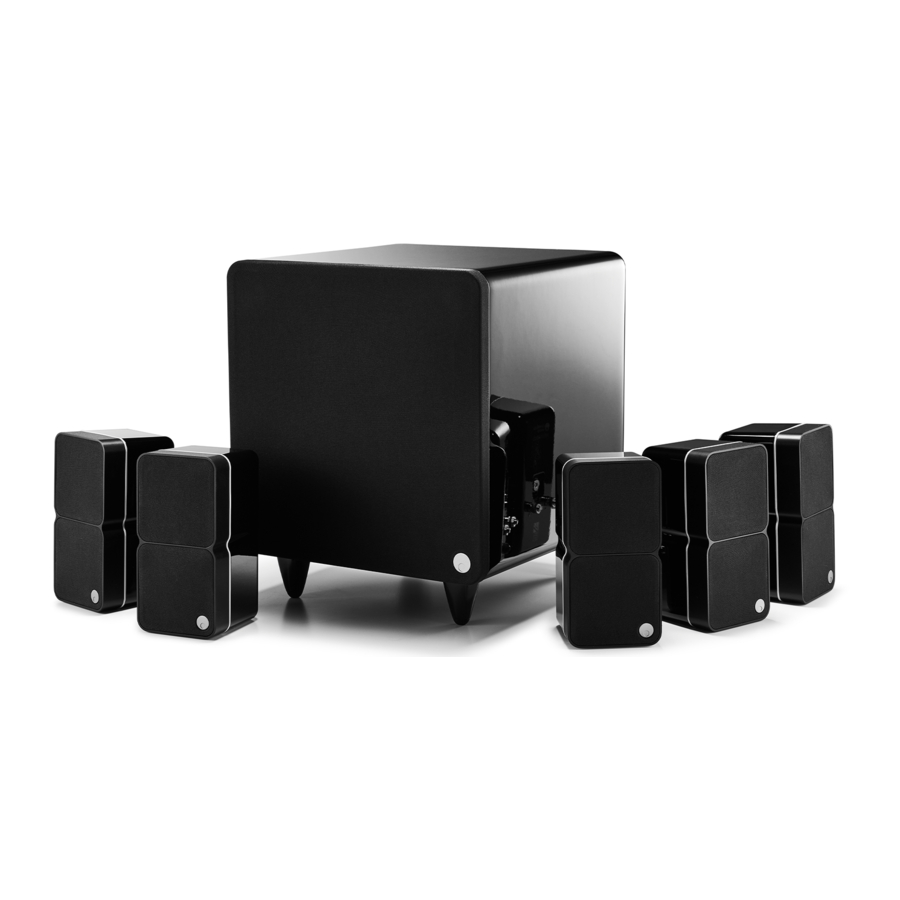

Wat is inbegrepen bij de Minx S325 bundel

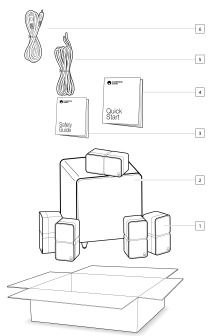

1. 5 x Minx MIN22 compacte luidspreker.
2. Minx X301 subwoofer.
3. Veiligheidsgids.
4. Snelstartgids.
5. 25m luidsprekerkabel.
6. 5m RCA subwooferkabel.

Minx MIN22 voor- en achterkant

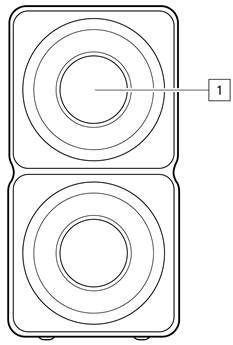

Voorkant

1. 2 x 2.25" BMR driver.

Achterpaneel

1. Bevestigingsschroefdraad.
2. +/- Luidsprekeraansluitklemmen.

Minx X301 voor- en achterkant

Voorkant

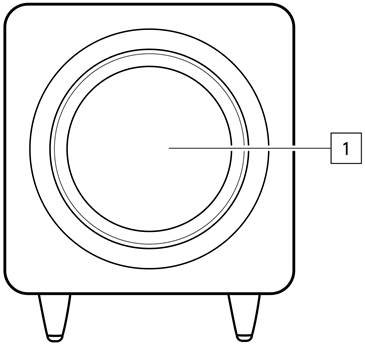

1. 8" Subwoofer.

Achterkant

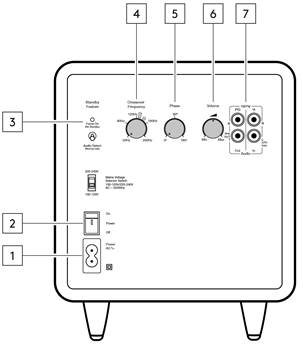

1. AC-stroomaansluiting.
2. Hoofdstroomschakelaar – Schakel de subwoofer tussen aan en uit.
3. Standby schakelaar - Schakel tussen 'Force On' (geen standby) en 'Audio Detect'. In de audio detect modus schakelt de X301 in wanneer hij een inkomend signaal detecteert.
4. Crossover frequentie regelaar - Pas de crossover frequentie van de subwoofer aan.
5. Fase regelaar - Pas de fase instellingen van de subwoofer aan.
6. Volume regelaar - Pas het volume van de subwoofer aan.
7. Audio in/uit.

Installatie

1. Zorg er eerst voor dat u de polariteit/kleurcodering overeenkomt, sluit de meegeleverde luidsprekeraansluitingen aan op de luidsprekeruitgangen van uw versterker of ontvanger door de uiteinden los te schroeven en de luidsprekerkabel vast te zetten in het beschikbare gat op elke aansluiting. Deze aansluitingen kunnen vervolgens in de achterkant van de MIN22 worden geïnstalleerd met de kabels aangesloten.

2. Als u de MIN22 luidsprekers aan een muur bevestigt, moet u de meegeleverde sleutelgatbeugel bevestigen met behulp van de bevestigingsschroef aan de achterkant van de luidspreker.

3. Als alternatief bieden we verschillende andere montageoplossingen, waaronder een draaibare muurbeugel, bureau standaard en vloerstandaard.

Minx X301 uitpakken en installeren

Uw Minx X301 subwoofer uitpakken.

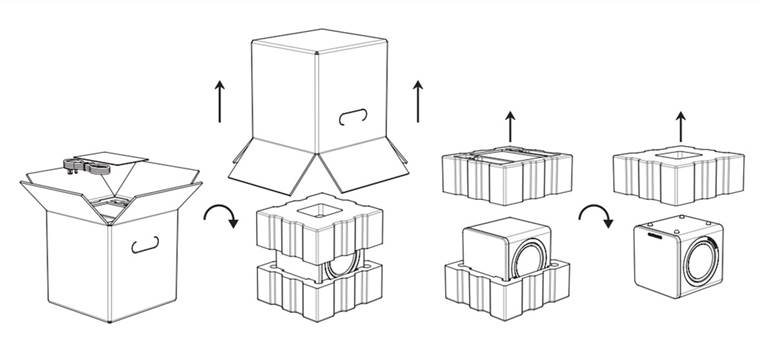

Volg het diagram en wees voorzichtig bij het uitpakken van uw Minx X301 om de luidsprekerconus niet te beschadigen.

Installatie van uw Minx X301.
Afhankelijk van uw gewenste opstelling zijn er een paar verschillende manieren om uw Minx X301 subwoofer aan te sluiten.

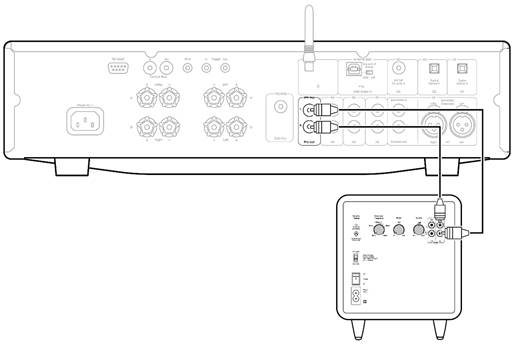

1. Als u een versterker gebruikt met een L+R pre-out, gebruik dan de linker en rechter lijningang aansluitingen om uw Minx X301 aan te sluiten.

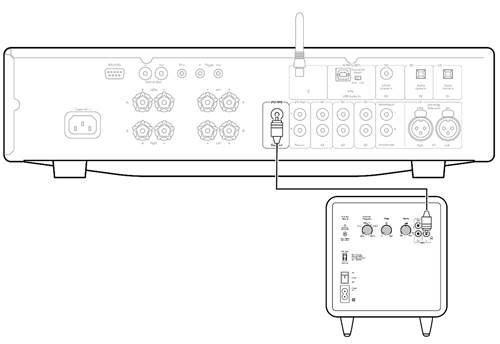

2. Als u een receiver of versterker gebruikt met een speciale sub uitgang, sluit dan de Minx X301 aan met behulp van de linker kanaal (LFE/Sub) ingang.

3. Eenmaal aangesloten kunt u beslissen waar u uw subwoofer wilt plaatsen. Aangezien laagfrequente inhoud grotendeels unidirectioneel is, kunt u experimenteren om een plek te vinden die bij uw opstelling past.
4. Gebruik de crossover frequentie, fase en volume regelaars om de subwoofer uitgang aan te passen aan de rest van uw systeem en uw vereisten.

Technische specificaties

Minx MIN32

Gevoeligheid (SPL)
88B
Frequentiebereik
120Hz - 20kHz
Impedantie
8 Ohm compatibel
Drivers
2 x 2.25" BMR Driver
Aanbevolen versterkervermogen
25 - 200 Watt
Luidspreker afmetingen (H x B x D)
154 x 78 x 85mm.
Gewicht
0.75kg (1.65lbs)

Minx X301

Vermogen
300W
Drivers
1 x 8" subwoofer
1 x 8" passieve radiator
Luidspreker afmetingen (H x B x D)
311 x 266 x 278mm
Gewicht
7.5kg (16.5lbs)

Veelgestelde vragen

Wat wordt bedoeld met luidsprekergevoeligheid?
Luidsprekergevoeligheid is het niveau dat door de luidspreker wordt geproduceerd op één meter, wanneer deze wordt gevoed met één watt vermogen van een versterker. Het is een manier om te beschrijven hoe goed de luidspreker akoestische energie produceert, op basis van een bepaalde input. Het niveau wordt gemeten in dB SPL – dit is een afkorting voor 'sound pressure level' (geluidsdrukniveau) – geluid is eigenlijk fluctuaties in de luchtdruk, dus elke keer dat je SPL ziet, betekent dit 'geluid in de echte wereld'. Dus, laten we zeggen dat we een luidspreker hebben met een gevoeligheid van 87dB en een luidspreker met een gevoeligheid van 90dB – de 90dB luidspreker zal aanzienlijk luider zijn, aangezien elke toegevoegde 3dB een verdubbeling van het vermogen vertegenwoordigt.

Wat is een crossover?
De meeste luidsprekers hebben meerdere drivers. Een driver wordt soms een transducer genoemd, wat een apparaat is dat het ene type energie omzet in een ander type – in dit geval elektrische energie in geluidsenergie. In een luidspreker is het vaak het geval dat we meerdere drivers willen – een om de lage tonen te verwerken, een om het middenbereik te verwerken en een om de hoge tonen te verwerken. Deze laatste driver wordt vaak een tweeter genoemd. Om van dit arrangement te profiteren, moeten we het signaal splitsen in verschillende frequentiecomponenten. Het circuit dat dit doet, wordt een crossover genoemd.

Wat is impedantie?
U zult impedantie vaak zien vermeld wanneer u luidsprekers en versterkers onderzoekt. Impedantie is in feite weerstand gemeten bij een bepaalde frequentie, gegeven als een waarde in Ohm (Ω), en is ongelooflijk belangrijk om te overwegen bij het opzetten van een audiosysteem, omdat het de 'belasting' bepaalt die door de luidsprekers op een versterker wordt geplaatst.
Laten we bijvoorbeeld zeggen dat we een versterker hebben die is beoordeeld om 100W te leveren aan een 8Ω luidsprekerbelasting. Als we vervolgens luidsprekers met een impedantie van 4Ω met dezelfde versterker zouden gebruiken, zou de versterker 200W moeten leveren, aangezien een halvering van de impedantie resulteert in een verdubbeling van het vereiste vermogen als gevolg van de vermindering van de belasting op de versterker.
In een situatie als deze, als de versterker niet het vereiste vermogen kan leveren voor een lagere impedantie, kan dit leiden tot oververhitting en schade aan de versterker en luidsprekers.
Om deze reden is het belangrijk om aandacht te besteden aan versterkerspecificaties en gesuggereerde impedantie beoordelingen.

Probleemoplossing

Geen geluid via een of beide kanalen.

• Controleer of de versterker is ingeschakeld.
• Zorg ervoor dat de juiste ingangsbron is geselecteerd op de versterker.
• Bevestig dat alle verbindingen tussen de versterker en luidsprekers goed vast zitten.
• Controleer of de verbindingen tussen de bronapparatuur en de versterker goed vast zitten.
• Controleer de polariteit van de luidsprekeraansluitingen.
• Controleer of de volumeregeling correct is ingesteld op de versterker.

Er is vervormd of inconsistent geluid.

• Bevestig dat alle verbindingen tussen de versterker en luidsprekers goed vast zitten.
• Controleer de polariteit van de luidsprekeraansluitingen.
• Controleer of de verbindingen tussen de bronapparatuur en de versterker goed vast zitten.

Geen geluid via subwoofer.

• Controleer of de versterker is ingeschakeld.
• Zorg ervoor dat de juiste ingangsbron is geselecteerd op de versterker.
• Controleer of de subwoofer is ingeschakeld.
• Bevestig dat alle verbindingen tussen de versterker en de subwoofer goed vast zitten.
• Controleer of de verbindingen tussen de bronapparatuur en de versterker goed vast zitten.
• Controleer of de volumeregeling correct is ingesteld op de versterker.
• Controleer of de volumeregeling correct is ingesteld op de subwoofer.

Er is geen stroom naar de subwoofer.

• Bevestig dat de verbinding met het elektriciteitsnet goed vast zit.
• Bevestig dat de stekker is ingeschakeld in het stopcontact.
