Cambridge Audio Minx S212 Speaker Bundle Handleiding

Introductie

We hopen dat u er vele jaren luisterplezier aan zult beleven. Uw luidsprekers kunnen alleen zo goed zijn als het systeem waarop ze zijn aangesloten. Doe alstublieft geen concessies aan uw versterker. Uiteraard bevelen wij vooral versterking uit de Cambridge Audio reeks aan, die is ontworpen volgens dezelfde strenge normen als onze luidsprekers.

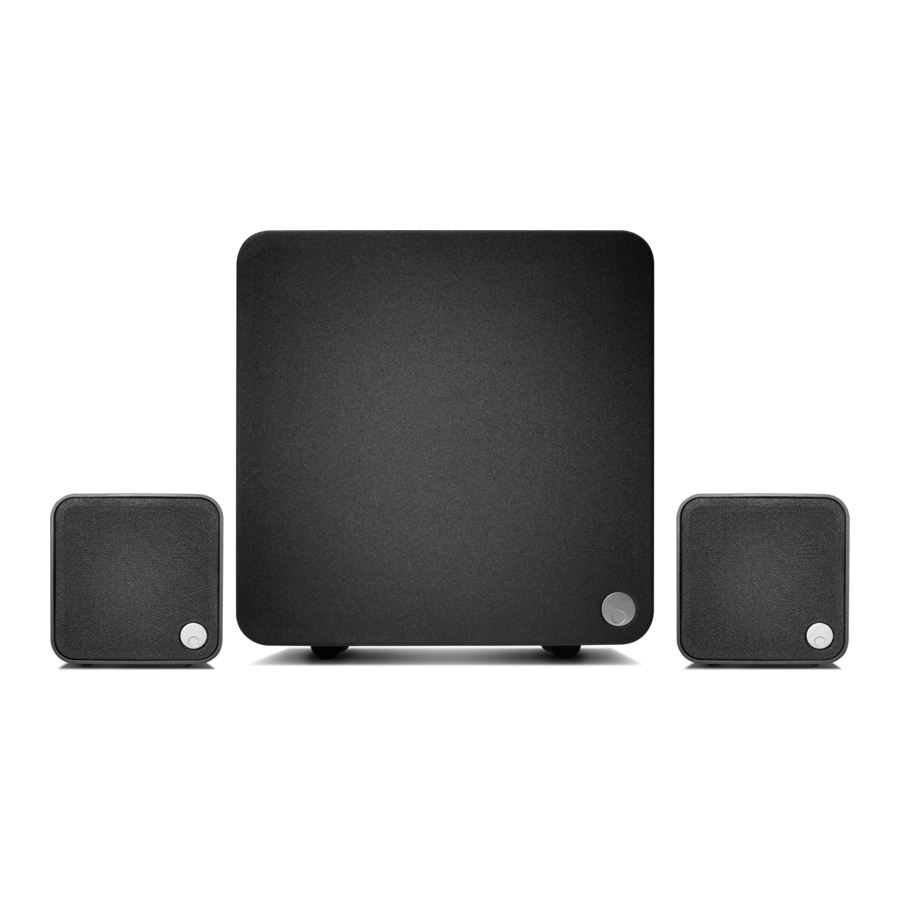

Wat is inbegrepen bij de Minx S212 bundel?

1. 2 x Minx MIN12 compacte luidspreker.
2. Minx X201 subwoofer.
3. Veiligheidsgids.
4. Snelstartgids.
5. 10m luidsprekerkabel.
6. 5m RCA-subwooferkabel.

Minx MIN12 voor- en achterkant

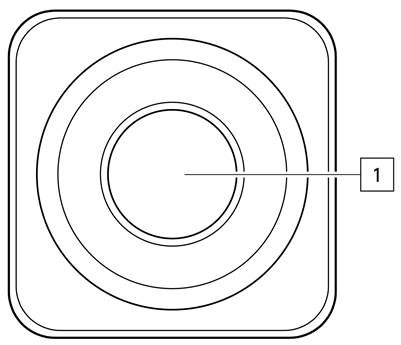

Voorkant.

1. 2.25" BMR Driver.

Achterpaneel.

1. Schroefdraad voor montage.
2. +/- Luidsprekeraansluitingen.

Minx X201 voor- en achterkant

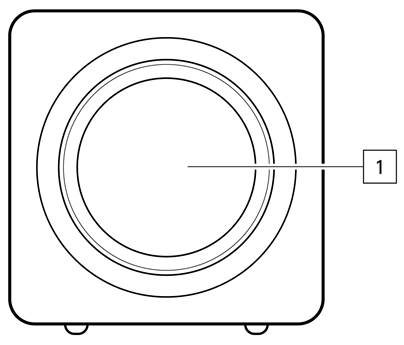

Voorkant.

1. 6.5" Subwoofer.

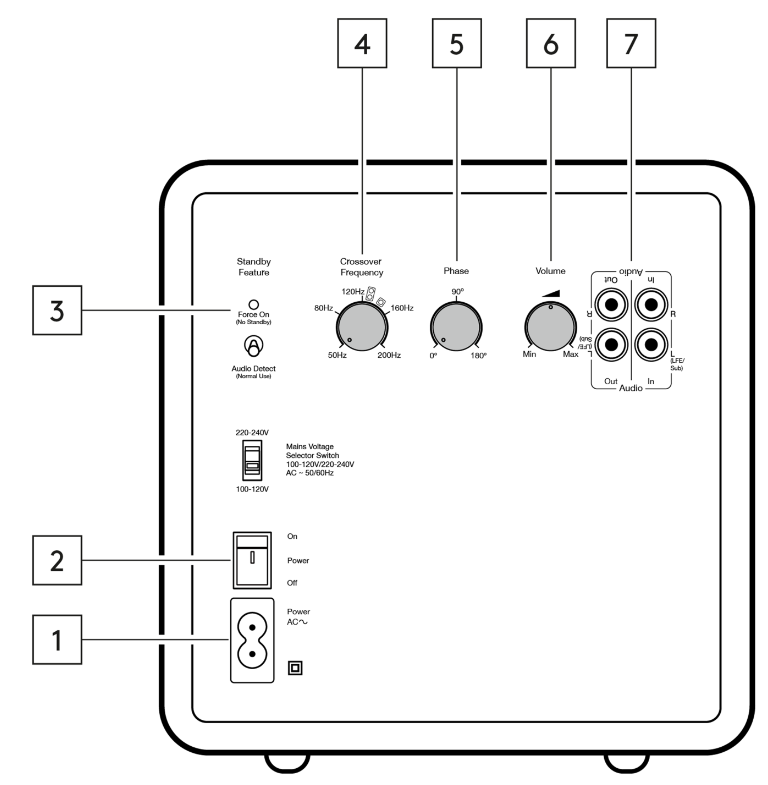

Achterpaneel.

1. AC-stroomaansluiting.
2. Hoofdstroomschakelaar – Schakel de subwoofer tussen aan en uit.
3. Standby-schakelaar - Schakel tussen 'Force On' (geen standby) en 'Audio Detect'. In de audiodetectiemodus schakelt de X201 in wanneer hij een inkomend signaal detecteert.
4. Crossover-frequentie regelaar - Pas de crossover-frequentie van de subwoofer aan.
5. Fase regelaar - Pas de fase-instellingen van de subwoofer aan.
6. Volumeregelaar - Pas het volume van de subwoofer aan.
7. Audio in/out.

Minx MIN12 installatie

1. Zorg er eerst voor dat de polariteit/kleurcodering overeenkomt, en sluit de meegeleverde luidsprekeraansluitingen aan op de luidsprekeruitgangen van uw versterker door de uiteinden los te schroeven en de luidsprekerkabel in het beschikbare gat op elke aansluiting vast te zetten. Deze aansluitingen kunnen vervolgens met de kabels aangesloten aan de achterkant van de MIN12 worden geïnstalleerd.

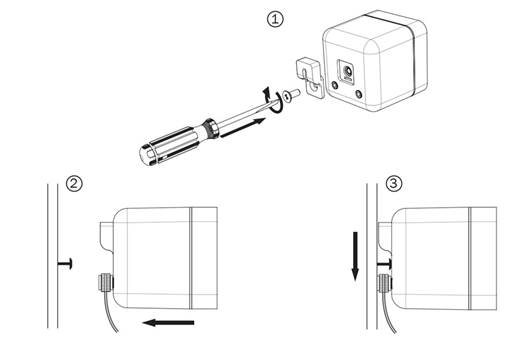

2. Als u de MIN12-luidsprekers aan een muur wilt bevestigen, moet u de meegeleverde sleutelgatbeugel bevestigen met behulp van de montageschroef aan de achterkant van de luidspreker.

3. Als alternatief bieden we verschillende andere montageoplossingen, waaronder een draaibare muurbeugel, een bureaustandaard en een vloerstandaard.

Minx X201 uitpakken en installeren

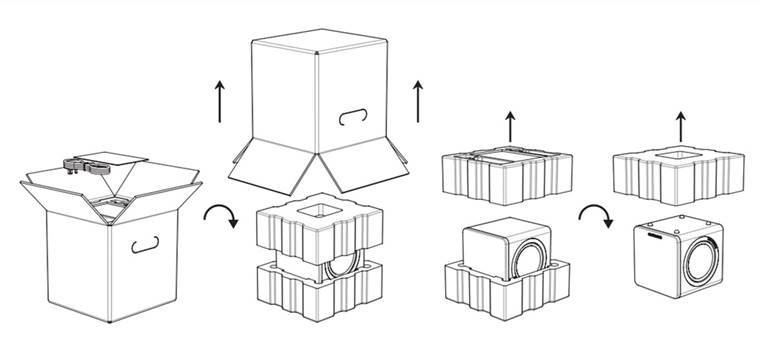

Uw Minx X201-subwoofer uitpakken.
Volg het diagram en wees voorzichtig bij het uitpakken van uw Minx X201 om de luidsprekerconus niet te beschadigen.

Installatie van uw Minx X201.
Afhankelijk van uw gewenste opstelling zijn er een paar verschillende manieren om uw Minx X201-subwoofer aan te sluiten.

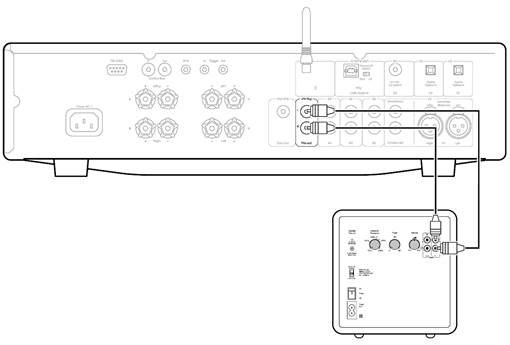

1. Als u een versterker gebruikt met een L+R pre-out, gebruik dan de linker- en rechterlijningang om uw Minx X201 aan te sluiten.

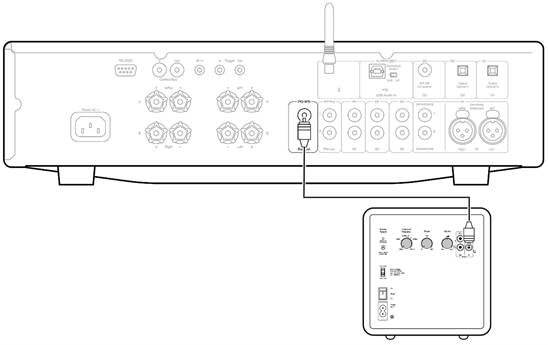

2. Als u een receiver of versterker gebruikt met een speciale sub-uitgang, sluit de Minx X201 dan aan met behulp van de linker kanaal (LFE/Sub) ingang.

3. Eenmaal aangesloten kunt u beslissen waar u uw subwoofer wilt plaatsen. Aangezien de lage frequenties grotendeels unidirectioneel zijn, kunt u experimenteren om een plek te vinden die bij uw opstelling past.

Technische specificaties

Minx MIN12.
Gevoeligheid (SPL) 86dB
Frequentiebereik 150Hz - 20kHz
Impedantie
8 Ohm
Drivers
1 x 2.25" BMR Driver
Aanbevolen versterkervermogen
25 - 200 Watt
Afmetingen luidspreker (H x B x D)
78 x 78 x 85mm.
Gewicht
0.43kg (0.95lbs)

Minx X201.
Vermogen 200W
Drivers
1 x 6.5" subwoofer
2 x 6.5" passieve radiatoren
Afmetingen luidspreker (H x B x D)
219 x 210 x 222mm
Gewicht
5.0kg (11.0lbs)

Veelgestelde vragen

Wat wordt bedoeld met luidsprekergevoeligheid?

Luidsprekergevoeligheid is het niveau dat door de luidspreker wordt geproduceerd op één meter afstand, wanneer deze wordt gevoed met één watt vermogen van een versterker. Het is een manier om te beschrijven hoe goed de luidspreker akoestische energie produceert, op basis van een gegeven input. Het niveau wordt gemeten in dB SPL – dit is een afkorting voor 'sound pressure level' (geluidsdrukniveau) – geluid is in feite schommelingen in de luchtdruk, dus elke keer dat u SPL ziet, betekent dit 'geluid in de echte wereld'. Dus, laten we zeggen dat we een luidspreker hebben met een gevoeligheid van 87dB, en een luidspreker met een gevoeligheid van 90dB – de 90dB-luidspreker zal aanzienlijk luider zijn, omdat elke 3dB die wordt toegevoegd een verdubbeling van het vermogen vertegenwoordigt.

Wat is een crossover?

De meeste luidsprekers hebben meerdere drivers. Een driver wordt soms een transducer genoemd, wat een apparaat is dat het ene type energie omzet in een ander – in dit geval elektrische energie in geluidsenergie. In een luidspreker willen we vaak meerdere drivers – één voor het lage segment, één voor het middenbereik en één voor het hoge segment. Deze laatste driver wordt vaak een tweeter genoemd. Om van dit arrangement te profiteren, moeten we het signaal opsplitsen in verschillende frequentiecomponenten. Het circuit dat dit doet, wordt een crossover genoemd.

Wat is impedantie?

U zult impedantie vaak zien vermeld bij het onderzoeken van luidsprekers en versterkers. Impedantie is in feite weerstand gemeten bij een bepaalde frequentie, gegeven als een waarde in Ohm (Ω), en is ongelooflijk belangrijk om te overwegen bij het opzetten van een audiosysteem, omdat het de 'belasting' bepaalt die door de luidsprekers op een versterker wordt geplaatst.
Stel bijvoorbeeld dat we een versterker hebben die is ontworpen om 100W te leveren aan een 8Ω luidsprekerbelasting. Als we vervolgens luidsprekers met een impedantie van 4Ω zouden gebruiken met dezelfde versterker, zou de versterker 200W moeten leveren, aangezien een halvering van de impedantie resulteert in een verdubbeling van het vereiste vermogen als gevolg van de vermindering van de belasting van de versterker.
In een situatie als deze, als de versterker niet het vereiste vermogen kan leveren voor een lagere impedantie, kan dit leiden tot oververhitting en schade aan de versterker en luidsprekers.
Om deze reden is het belangrijk om aandacht te besteden aan de specificaties van de versterker en de aanbevolen impedantie.

Probleemoplossing

Geen geluid via een of beide kanalen

• Controleer of de versterker is ingeschakeld.
• Zorg ervoor dat de juiste ingangsbron is geselecteerd op de versterker.
• Bevestig dat alle verbindingen tussen de versterker en de luidsprekers goed vast zitten.
• Controleer of de verbindingen tussen de bronapparatuur en de versterker goed vast zitten.
• Controleer de polariteit van de luidsprekeraansluitingen.
• Controleer of de volumeregelaar correct is ingesteld op de versterker.

Er is vervormd of inconsistent geluid

• Bevestig dat alle verbindingen tussen de versterker en de luidsprekers goed vast zitten.
• Controleer de polariteit van de luidsprekeraansluitingen.
• Controleer of de verbindingen tussen de bronapparatuur en de versterker goed vast zitten.

Geen geluid via subwoofer

• Controleer of de versterker is ingeschakeld.
• Zorg ervoor dat de juiste ingangsbron is geselecteerd op de versterker.
• Controleer of de subwoofer is ingeschakeld.
• Bevestig dat alle verbindingen tussen de versterker en de subwoofer goed vast zitten.
• Controleer of de verbindingen tussen de bronapparatuur en de versterker goed vast zitten.
• Controleer of de volumeregelaar correct is ingesteld op de versterker.
• Controleer of de volumeregelaar correct is ingesteld op de subwoofer.

Er is geen stroom naar de subwoofer

• Bevestig dat de aansluiting op het elektriciteitsnet goed vast zit.
• Controleer of de stekker is ingeschakeld in het stopcontact.
