Cambridge Audio Minx XL - Handleiding vlaggenschip luidsprekers

Introductie

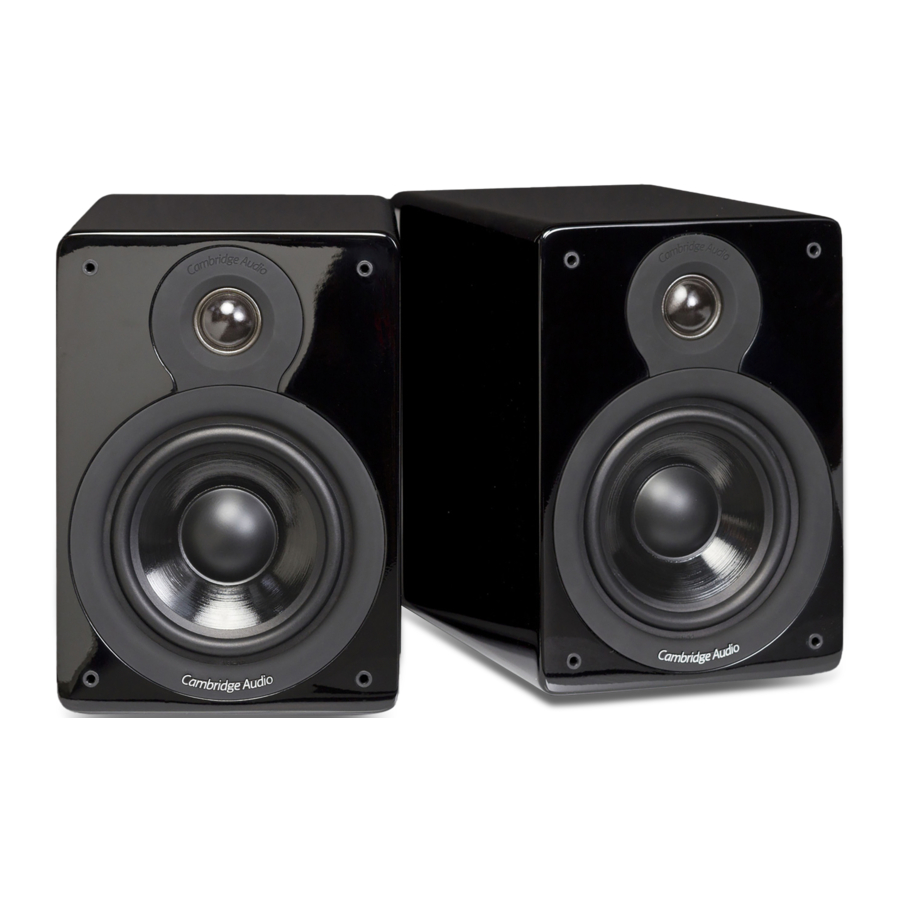

Dank u voor de aankoop van deze Cambridge Audio Minx XL boekenplankluidsprekers. We hopen dat u er vele jaren luisterplezier aan zult beleven. Uw luidsprekers kunnen alleen zo goed zijn als het systeem waarop ze zijn aangesloten. Doe alstublieft geen concessies aan uw versterker of bekabeling. Vanzelfsprekend bevelen we versterking uit de Cambridge Audio serie in het bijzonder aan, die is ontworpen volgens dezelfde strenge normen als onze luidsprekers. Uw dealer kan ook luidsprekerkabel van uitstekende kwaliteit leveren om ervoor te zorgen dat uw systeem zijn volledige potentieel realiseert.
Dank u voor uw tijd om deze handleiding te lezen; we raden u aan deze te bewaren voor toekomstig gebruik.

© Copyright Cambridge Audio Ltd.
Voor aanstaand nieuws over toekomstige producten, software-updates en exclusieve aanbiedingen, zorg ervoor dat u uw product registreert op http://www.cambridgeaudio.com/register

Wat is inbegrepen bij de Minx XL-luidsprekers?

1. 2 x Minx XL boekenplankluidsprekers.
2. Installatiegids
3. 8 x rubberen pads.
4. 2 x schuimproppen.

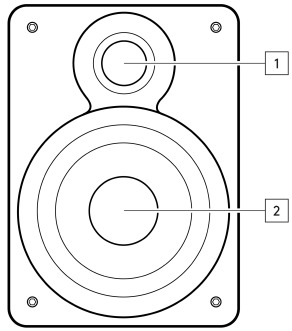

Voorpaneel

1. 1" (2,5 mm) Zijden dome-tweeter.
2. 5,25" (135 mm) Behandelde papieren conusdriver.

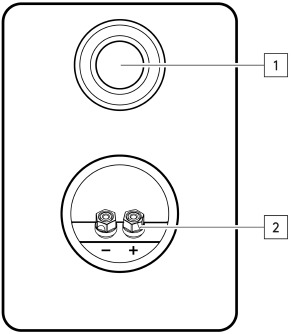

Achterpaneel

1. Baspoort aan de achterkant.
2. +/- Luidsprekeraansluitklemmen.

Installatie instructies

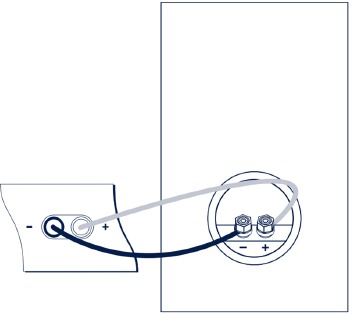

1. Verbind de Minx XL-luidsprekers eerst met hoogwaardige luidsprekerkabel met de luidsprekerklemmen op uw versterker. Zorg ervoor dat u goed let op de polariteit van elke aansluiting.

2. Ten slotte, bij het positioneren, raden we aan dat de afstand tussen de luidsprekers en de luisterpositie gelijk is. We moedigen echter aan om te experimenteren totdat u een oplossing vindt die voor uw ruimte werkt.


Technische specificaties

Gevoeligheid (SPL)
87dB

Frequentiebereik
50Hz - 22kHz

Impedantie
8 Ohm

Drivers

1 x 5,25" (135 mm) behandelde papieren conus.
1 x 1" (25 mm) zijden dome-tweeter.

Crossover
2 Weg

Aanbevolen versterkervermogen
10 - 100 watt

Poort 1 Achter

Afmetingen luidspreker (H x B x D)
225 x 161 x 240 mm (8,9 x 6,3 x 9,4")

Gewicht
3,0 kg (6,6 lbs)

Veelgestelde vragen

Wat wordt bedoeld met luidsprekergevoeligheid?
Luidsprekergevoeligheid is het niveau dat door de luidspreker op één meter wordt geproduceerd, wanneer deze wordt gevoed met één watt vermogen van een versterker. Het is een manier om te beschrijven hoe goed de luidspreker akoestische energie produceert, op basis van een bepaalde input. Het niveau wordt gemeten in dB SPL – dit is een afkorting voor 'sound pressure level' (geluidsdrukniveau) – geluid is in feite fluctuaties in de luchtdruk, dus elke keer dat u SPL ziet, betekent dit 'geluid in de echte wereld'. Dus, laten we zeggen dat we een luidspreker hebben met een gevoeligheid van 87dB en een luidspreker met een gevoeligheid van 90dB – de 90dB-luidspreker zal aanzienlijk luider zijn, aangezien elke toegevoegde 3dB een verdubbeling van het vermogen vertegenwoordigt.

Wat is een crossover?
De meeste luidsprekers hebben meerdere drivers. Een driver wordt soms een transducer genoemd, wat een apparaat is dat het ene type energie omzet in een ander type – in dit geval elektrische energie in geluidsenergie. In een luidspreker is het vaak het geval dat we meerdere drivers willen – één voor de lage tonen, één voor het middenbereik en één voor de hoge tonen. Deze laatste driver wordt vaak een tweeter genoemd. Om te profiteren van deze opstelling, moeten we het signaal opsplitsen in verschillende frequentiecomponenten. Het circuit dat dit doet, wordt een crossover genoemd.

Wat is impedantie?
U zult impedantie vaak genoemd zien worden bij het onderzoeken van luidsprekers en versterkers. Impedantie is in feite weerstand gemeten bij een bepaalde frequentie, gegeven als een waarde in Ohm (Ω), en is ongelooflijk belangrijk om te overwegen bij het opzetten van een audiosysteem, omdat het de 'belasting' bepaalt die door de luidsprekers op een versterker wordt geplaatst.
Laten we bijvoorbeeld zeggen dat we een versterker hebben die is beoordeeld om 100 W te leveren aan een luidsprekerbelasting van 8 Ω. Als we vervolgens luidsprekers met een impedantie van 4 Ω met dezelfde versterker zouden gebruiken, zou de versterker 200 W moeten leveren, aangezien een halvering van de impedantie resulteert in een verdubbeling van het benodigde vermogen als gevolg van de vermindering van de belasting op de versterker.
In een situatie als deze, als de versterker niet het vereiste vermogen voor een lagere impedantie kan leveren, kan dit leiden tot oververhitting en schade aan de versterker en de luidsprekers.
Om deze reden is het belangrijk om aandacht te besteden aan versterkerspecificaties en de aanbevolen impedantie.

Probleemoplossing

Geen geluid via één of beide kanalen.

• Controleer of de versterker is ingeschakeld.
• Zorg ervoor dat de juiste ingangsbron op de versterker is geselecteerd.
• Controleer of alle verbindingen tussen de versterker en de luidsprekers goed vastzitten.
• Controleer of de verbindingen tussen de bronapparatuur en de versterker goed vastzitten.
• Controleer de polariteit van de luidsprekeraansluitingen.
• Controleer of de volumeregelaar correct is ingesteld op de versterker.

Er is vervormd of inconsistent geluid.

• Controleer of alle verbindingen tussen de versterker en de luidsprekers goed vastzitten.
• Controleer de polariteit van de luidsprekeraansluitingen.
• Controleer of de verbindingen tussen de bronapparatuur en de versterker goed vastzitten.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
