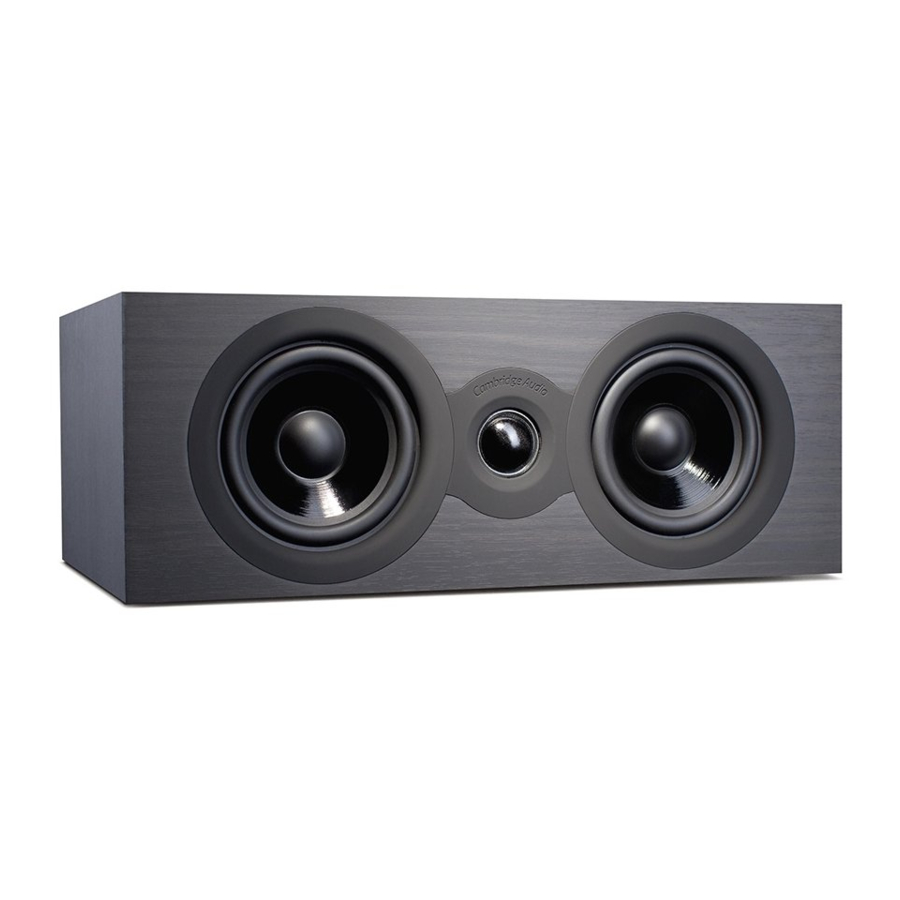

Cambridge Audio SX-70 - Handleiding centerspeaker

Inleiding

We hopen dat u er vele jaren luisterplezier aan zult beleven. Uw luidsprekers kunnen slechts zo goed zijn als het systeem waarop ze zijn aangesloten. Doe alstublieft geen concessies aan uw versterker of bekabeling. Vanzelfsprekend bevelen we met name versterking uit het Cambridge Audio-assortiment aan, dat volgens dezelfde strenge normen is ontworpen als onze luidsprekers. Uw dealer kan ook luidsprekerkabel van uitstekende kwaliteit leveren om ervoor te zorgen dat uw systeem zijn volledige potentieel benut.

Wat wordt meegeleverd met de SX-70?

1. 1 x SX-70 centerspeaker.
2. Installatiegids.
3. 4 x rubberen voetjes.

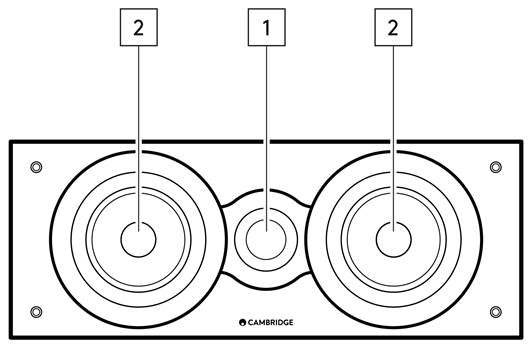

Voorpaneel

1. 1" (25 mm) Silk Dome Tweeter.
2. 2 x 4" (100 mm) Woofer.

Achterpaneel

1. +/- Luidsprekeraansluitingen.

Installatie-instructies

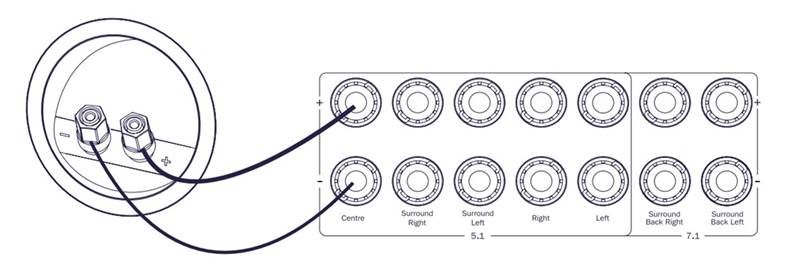

1. Sluit eerst met behulp van een luidsprekerkabel van hoge kwaliteit de SX-70 centerspeaker aan op de luidsprekeraansluitingen op uw versterker. Zorg ervoor dat u goed let op de polariteit van elke aansluiting.

2. Voor het beste resultaat raden we aan om de SX-70 centerspeaker boven of onder het scherm te plaatsen, indien mogelijk schuin gericht op de luisteraar.

3. Idealiter moeten de luidsprekers en de luisterpositie op gelijke afstand van elkaar worden geplaatst, maar we raden u aan te experimenteren totdat u een plaatsing vindt die past bij uw ruimte en vereisten.


Technische specificaties

Gevoeligheid (SPL) 85dB
Frequentiebereik 65Hz - 20kHz
Impedantie 8 Ohm
Drivers 2 x 4" (100 mm) woofers.
1 x 1" (25 mm) silk dome tweeter.
Aanbevolen versterkervermogen 10 - 100 Watt
Poorten 1 achter
Afmetingen luidspreker (H x B x D) 138 x 360 x 246 mm.
Gewicht 4,0 kg

Veelgestelde vragen

Wat wordt bedoeld met luidsprekergevoeligheid?

Luidsprekergevoeligheid is het niveau dat door de luidspreker op één meter wordt geproduceerd, wanneer deze wordt gevoed met één watt vermogen van een versterker. Het is een manier om te beschrijven hoe goed de luidspreker akoestische energie produceert, op basis van een bepaalde input. Het niveau wordt gemeten in dB SPL – dit is een afkorting voor 'sound pressure level' (geluidsdrukniveau) – geluid is in feite fluctuaties in de luchtdruk, dus elke keer dat u SPL ziet, betekent dit 'geluid in de echte wereld'. Dus, laten we zeggen dat we een luidspreker hebben met een gevoeligheid van 87dB, en een luidspreker met een gevoeligheid van 90dB – de 90dB-luidspreker zal aanzienlijk luider zijn, aangezien elke toegevoegde 3dB een verdubbeling van het vermogen vertegenwoordigt.

Wat is een crossover?

De meeste luidsprekers hebben meerdere drivers. Een driver wordt soms een transducer genoemd, een apparaat dat de ene energievorm omzet in de andere – in dit geval elektrische energie in geluidsenergie. In een luidspreker willen we vaak meerdere drivers – één voor de lage tonen, één voor de middentonen en één voor de hoge tonen. Deze laatste driver wordt vaak een tweeter genoemd. Om van dit arrangement te profiteren, moeten we het signaal splitsen in verschillende frequentiecomponenten. Het circuit dat dit doet, wordt een crossover genoemd.

Wat is impedantie?

U zult impedantie vaak tegenkomen bij het onderzoeken van luidsprekers en versterkers. Impedantie is in feite weerstand gemeten bij een bepaalde frequentie, weergegeven als een waarde in Ohm (Ω), en is ongelooflijk belangrijk om te overwegen bij het opzetten van een audiosysteem, omdat het de 'belasting' bepaalt die door de luidsprekers op een versterker wordt geplaatst.
Laten we bijvoorbeeld zeggen dat we een versterker hebben die is beoordeeld om 100 W te leveren aan een 8Ω luidsprekerbelasting. Als we vervolgens luidsprekers met een impedantie van 4Ω met dezelfde versterker zouden gebruiken, zou de versterker 200 W moeten leveren, aangezien een halvering van de impedantie resulteert in een verdubbeling van het vereiste vermogen als gevolg van de vermindering van de belasting op de versterker.
In een situatie als deze, als de versterker niet het vereiste vermogen voor een lagere impedantie kan leveren, kan dit leiden tot oververhitting en schade aan de versterker en luidsprekers.
Om deze reden is het belangrijk om aandacht te besteden aan de specificaties van de versterker en de voorgestelde impedantieclassificaties.

Probleemoplossing

Geen geluid via één of beide kanalen

• Controleer of de versterker is ingeschakeld.
• Zorg ervoor dat de juiste ingangsbron op de versterker is geselecteerd.
• Controleer of alle verbindingen tussen de versterker en de luidsprekers goed vastzitten.
• Controleer of de verbindingen tussen de bronapparatuur en de versterker goed vastzitten.
• Controleer de polariteit van de luidsprekeraansluitingen.
• Controleer of de volumeregelaar correct is ingesteld op de versterker.

Er is vervormd of inconsistent geluid

• Controleer of alle verbindingen tussen de versterker en de luidsprekers goed vastzitten.
• Controleer de polariteit van de luidsprekeraansluitingen.
• Controleer of de verbindingen tussen de bronapparatuur en de versterker goed vastzitten.
