Introductie

Deze handleiding is ontworpen om de installatie en het gebruik van dit product zo eenvoudig mogelijk te maken. De informatie in dit document is zorgvuldig gecontroleerd op juistheid op het moment van publicatie; Cambridge Audio streeft echter naar voortdurende verbetering, daarom kunnen het ontwerp en de specificaties zonder voorafgaande kennisgeving worden gewijzigd.

Dit document bevat bedrijfseigen informatie die wordt beschermd door het auteursrecht. Alle rechten zijn voorbehouden. Niets uit deze handleiding mag door mechanische, elektronische of andere middelen, in welke vorm dan ook, worden verveelvoudigd zonder voorafgaande schriftelijke toestemming van de fabrikant. Alle handelsmerken en geregistreerde handelsmerken zijn eigendom van hun respectievelijke eigenaars.

Voor het laatste nieuws over toekomstige producten, software-updates en exclusieve aanbiedingen, kunt u uw product registreren op http://www.cambridgeaudio.com/register

Wat is inbegrepen bij de Minx C46

Laatst bijgewerkt: 19 januari 2023 05:43. Revisie #11061

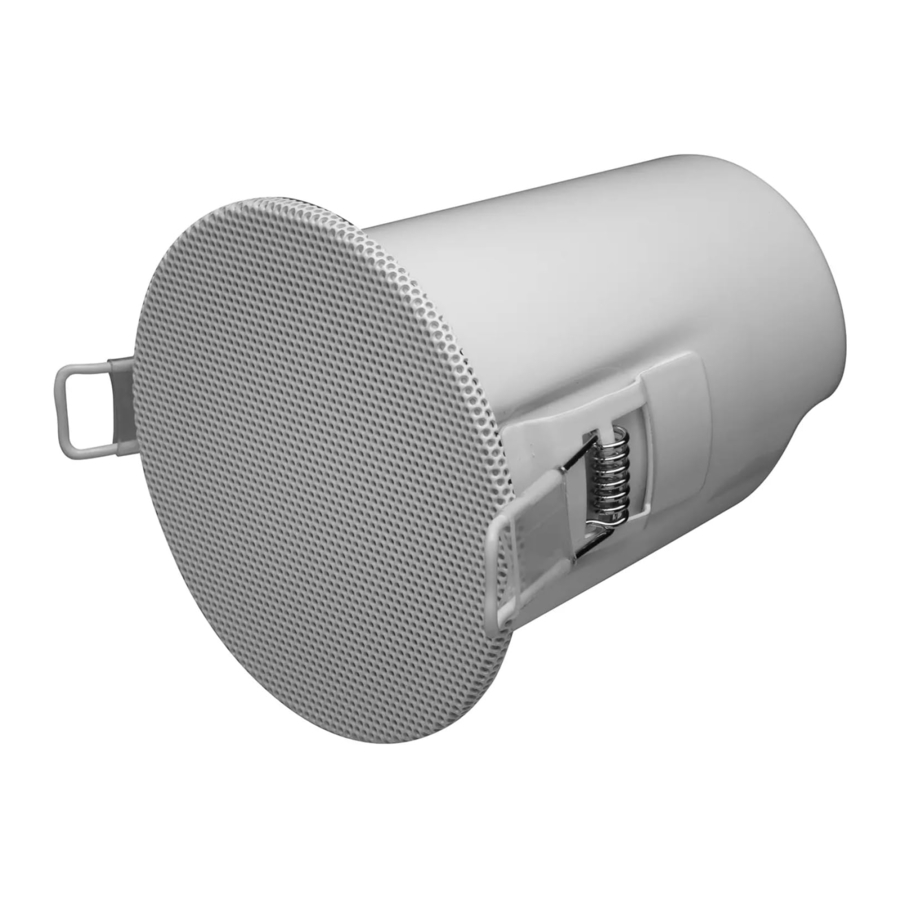

1. 1 x Minx C46 inbouw luidspreker.

Installatie instructies

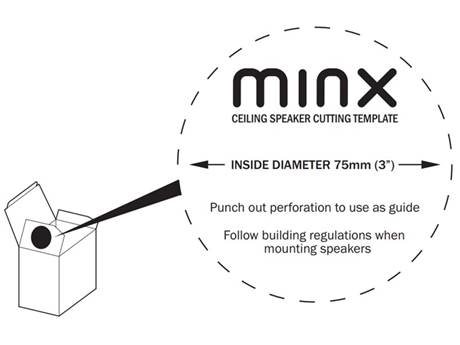

1. Gebruik eerst de meegeleverde sjabloon om de positie voor het montagegat op de geselecteerde locatie te markeren.
   Opmerking: We raden het gebruik van een 75 mm (3") gatenzaag voor downlights aan.

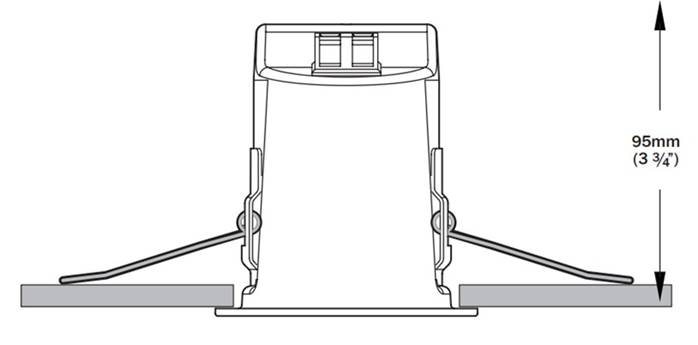

2. Zorg er bij het monteren van luidsprekers gelijk met een plafond of muur voor dat er voldoende diepte/ruimte in de betreffende holte is. Voor de Minx C46 heeft u een minimale vrije ruimte van 95 mm (3 ¾") nodig.

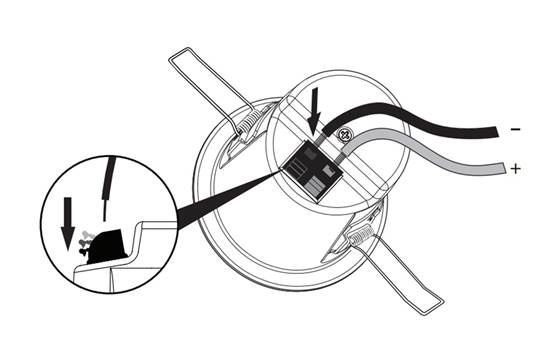

3. Sluit de RODE positieve (+) en ZWARTE negatieve (-) luidsprekerkabels aan op de relevante aansluitingen op de Minx C46. Het is belangrijk dat deze correct op elkaar zijn afgestemd.

4. Druk vervolgens de metalen clips omhoog en plaats de twee langere armen in het plafondgat.

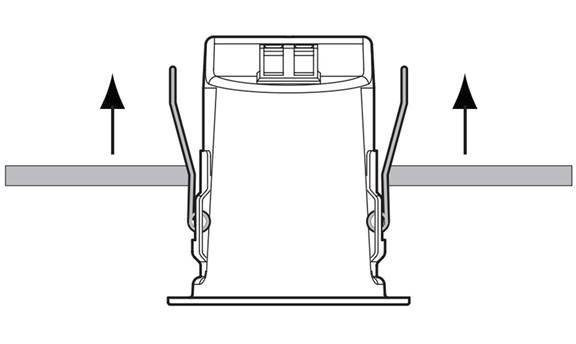

5. Duw de luidspreker omhoog totdat deze stevig in het montagegat zit.


Technische specificaties

Gevoeligheid (SPL)
86dB (2.83 Vrms input)

Frequentiereactie
120Hz - 20kHz

Impedantie
8 Ohm compatible.

Aanbevolen versterkervermogen
25-200W. Het gebruik van een krachtige versterker lager op zijn volumeschaal resulteert in een lagere vervorming en een beter geluid. Als u een vervormd geluid of een mechanische 'kraak' hoort wanneer de luidsprekers hun eindstops raken, speelt u de luidsprekers te hard af en dit kan schade veroorzaken. Bij een AVR moeten de Minx C46-luidsprekers worden ingesteld op 'small' (klein) met een crossover-frequentie van 140 Hz. In deze configuratie wordt de belastbaarheid aanzienlijk verhoogd.

Drivers
1 x 2.25" woofer.

Afmetingen luidspreker (H x B x D)
98 x ø 88mm (3.6 x ø 3.4")

Gewicht
0.46kg (1.01lbs)

Veel gestelde vragen

Wat wordt bedoeld met luidsprekergevoeligheid?
Luidsprekergevoeligheid is het niveau dat door de luidspreker op één meter wordt geproduceerd, wanneer deze wordt gevoed met één watt vermogen van een versterker. Het is een manier om te beschrijven hoe goed de luidspreker akoestische energie produceert, op basis van een bepaalde input. Het niveau wordt gemeten in dB SPL – dit is een afkorting voor 'sound pressure level' (geluidsdrukniveau) – geluid is in feite een schommeling in de luchtdruk, dus elke keer dat je SPL ziet, betekent dit 'geluid in de echte wereld'. Laten we dus zeggen dat we een luidspreker hebben met een gevoeligheid van 87 dB en een luidspreker met een gevoeligheid van 90 dB – de luidspreker van 90 dB zal aanzienlijk luider zijn, aangezien elke toegevoegde 3 dB een verdubbeling van het vermogen vertegenwoordigt.

Wat is impedantie?
U zult impedantie vaak zien vermeld bij het onderzoeken van luidsprekers en versterkers. Impedantie is in feite weerstand gemeten bij een bepaalde frequentie, gegeven als een waarde in Ohm (Ω), en het is ongelooflijk belangrijk om te overwegen bij het opzetten van een audiosysteem, omdat het de 'belasting' bepaalt die door de luidsprekers op een versterker wordt geplaatst.
Laten we bijvoorbeeld zeggen dat we een versterker hebben die is beoordeeld om 100 W te leveren in een 8Ω luidsprekerbelasting. Als we vervolgens luidsprekers met een impedantie van 4Ω zouden gebruiken met dezelfde versterker, zou de versterker 200 W moeten leveren, omdat een halvering van de impedantie resulteert in een verdubbeling van het vereiste vermogen als gevolg van de vermindering van de belasting van de versterker.
In een situatie als deze, als de versterker niet het vereiste vermogen voor een lagere impedantie kan leveren, kan dit leiden tot oververhitting en schade aan de versterker en luidsprekers.
Om deze reden is het belangrijk om aandacht te besteden aan de specificaties van de versterker en de voorgestelde impedantiewaarden.

Probleemoplossing

Geen geluid via één of beide kanalen.

• Controleer of de versterker is ingeschakeld.
• Zorg ervoor dat de juiste ingangsbron is geselecteerd op de versterker.
• Controleer of alle verbindingen tussen de versterker en de luidsprekers goed vast zitten.
• Controleer of de verbindingen tussen de bronapparatuur en de versterker goed vast zitten.
• Controleer de polariteit van de luidsprekeraansluitingen.
• Controleer of de volumeregelaar correct is ingesteld op de versterker.

Er is een vervormd of inconsistent geluid.

• Controleer of alle verbindingen tussen de versterker en de luidsprekers goed vast zitten.
• Controleer de polariteit van de luidsprekeraansluitingen.
• Controleer of de verbindingen tussen de bronapparatuur en de versterker goed vast zitten.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
