Voorwoord

Voordat u dit product gebruikt
Lees deze handleiding zorgvuldig door om uw veiligheid en de juiste werking van dit product te garanderen. Bewaar deze voor toekomstig gebruik.

Bedankt voor de aankoop van een GODOX-product.

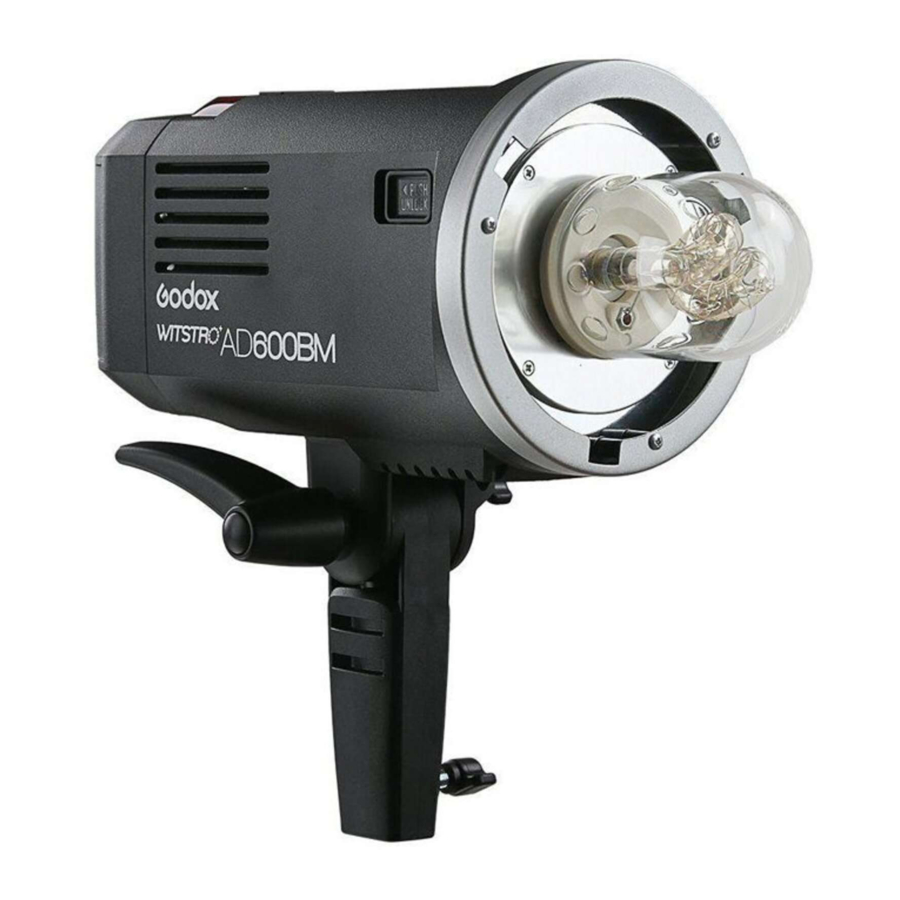

De WITSTRO All-in-One Outdoor Flitser AD600BM heeft een sterk vermogen, een alles-in-één lithiumbatterij en is zeer draagbaar. Bij gebruik van het Godox 2.4G draadloze X-systeem off-camera, kan de AD600BM worden getriggerd door de flitstrigger van de X1-serie in de M/Multi-modus, enz. Met master- en slave-functies kan de AD600BM ook worden gebruikt in combinatie met Godox cameraflitsers, outdoorflitsers, studioflitsers, enz. Met deze AD600BM-flitser wordt uw opname eenvoudiger. Het WITSTRO AD600BM-flitssysteem is een AD600BM-flitser met een blote lamp, een draadloze flitstrigger en een reeks speciale lichtvormende accessoires. De AD600BM biedt licht van studiokwaliteit voor buiten- en live-opnamen. De AD600BM biedt:

• Compatibel draadloos systeem: Bij gebruik van het Godox 2.4G draadloze X-systeem, volledige ondersteuning van het M/Multi-flitssysteem van Canon, Nikon, enz. Bruikbaar als Slave-eenheid in een draadloze flitsgroep.
• Dot-matrix LCD-paneel: met duidelijke en gemakkelijke bediening.
• Ingebouwde 2.4G draadloze transmissie: met alles-in-één functies en 80 meter verdere transmissie
• Licht van studiokwaliteit: tot 600Ws, GN 87 (m ISO 100, met standaard reflector).
• Externe batterij: professionele lithiumbatterij (lithium, 11.1V/8700mAh), 0.01-2.5s recycling en 50 flitsen op vol vermogen.
• Lichtgewicht en draagbaar, zelfs met vermogen en accessoires
• Draadloze bediening: Met ingebouwd Godox 2.4G draadloos X-systeem om draadloze bediening te realiseren. De Godox FT-16 flitstrigger kan ook worden gebruikt om het flitsvermogen draadloos aan te passen en de flitser te activeren. De AD600BM heeft een 3.5 mm sync-kabel jack en een PC-sync-aansluiting om verschillende sync-trigger modi te realiseren.
• Breed scala aan accessoires: De AD600BM maakt gebruik van een Bowens-vatting waarvan de accessoires softbox, beauty dish, snoots, kleurgels, enz. omvatten.
• Vermogen aanpassen van vol vermogen tot 1/256 in stappen van 1/3 stop
• Stabiele kleurtemperatuur van 5600±200K over het gehele vermogensbereik
• 1/8000s high-speed sync flitser, Focus-assist beam aan/uit & high-speed sync triggering

De krachtige en draagbare AD600BM voldoet aan de eisen van freelance commerciële fotografen, fotojournalisten, bruilofts- en strandportretfotografen, evenement- en backpackfotografen, fotoliefhebbers, enz.

Houd dit product altijd droog. Niet gebruiken in de regen of in vochtige omstandigheden.

Niet demonteren. Als reparaties noodzakelijk zijn, moet dit product naar een erkend onderhoudscentrum worden gestuurd.

Stop met het gebruik van dit product als het openbreekt als gevolg van extrusie, vallen of een sterke stoot. Anders kan een elektrische schok optreden als u de elektronische onderdelen binnenin aanraakt.

Richt de flitser niet rechtstreeks in de ogen (vooral die van baby's) op korte afstand. Anders kan visuele beperking optreden.

Gebruik de flitser niet in de buurt van ontvlambare gassen, chemicaliën en andere soortgelijke materialen. In bepaalde omstandigheden kunnen deze materialen gevoelig zijn voor het sterke licht dat door deze flitser wordt uitgestraald en kan brand of elektromagnetische storing het gevolg zijn.

Laat de flitser niet achter en bewaar deze niet als de omgevingstemperatuur hoger is dan 50°C (bijv. in een auto). Anders kunnen de elektronische onderdelen beschadigd raken.

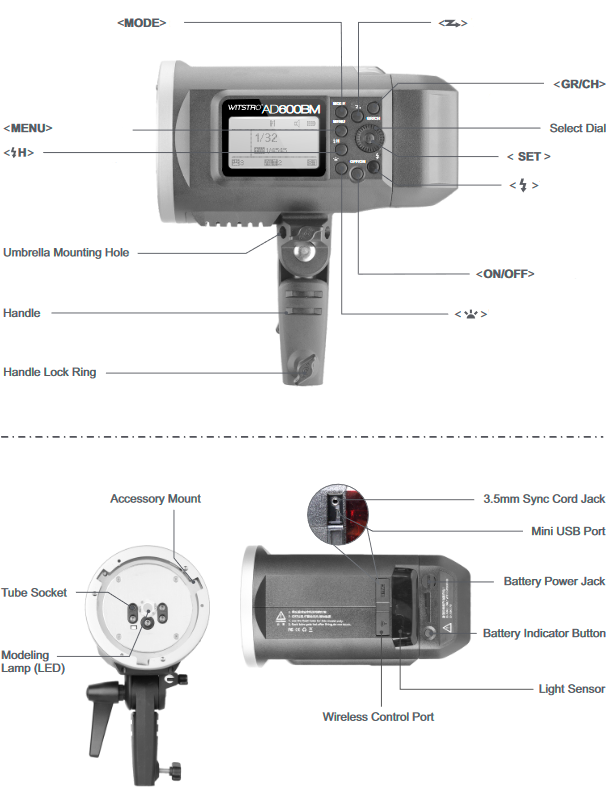

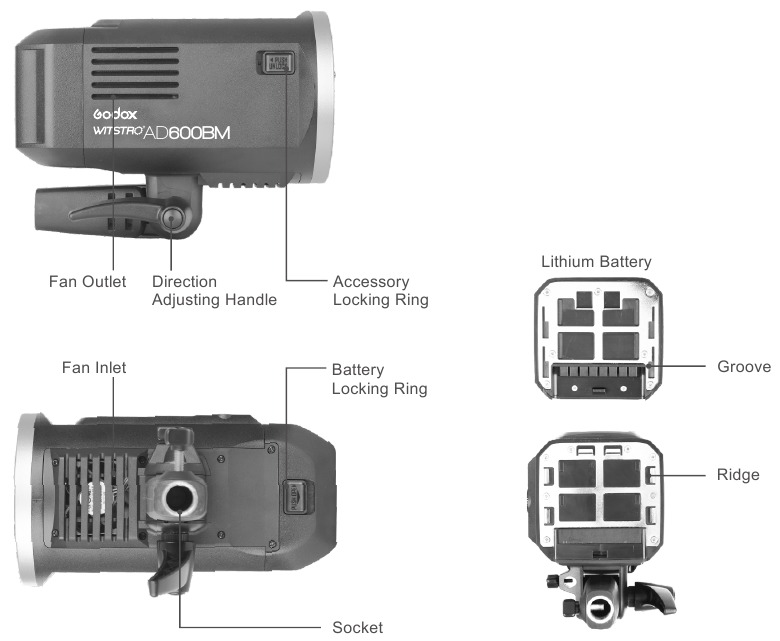

Naam van onderdelen

Body

<MODE>
Knop voor modusselectie

<>
Knop voor draadloze selectie

<GR/CH>
Knop Groep/Kanaal

< SET >
Knop Instellen

<>
Testknop / Flitsklaarindicator

<ON/OFF>
Aan/uit-schakelaar

<>
Knop instellamp

<MENU>
Menuknop

< H>
Knop High Speed Sync

LCD-paneel

1. M Handmatige flitser

2. Multi Flitser

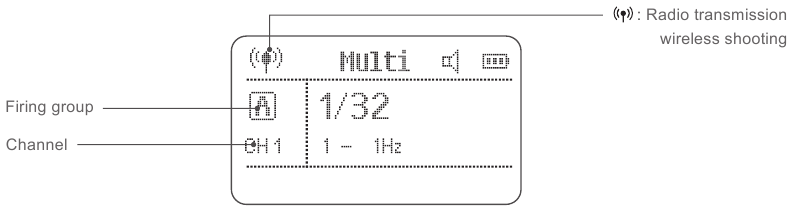

3. Radio Transmissie Opname

4. Slave Eenheid


Inbegrepen accessoires

1. Flitsbuis

2. Lithium batterij pack

3. Batterijlader

4. Stroomkabel

5. Lampafdekking

6. Handleiding

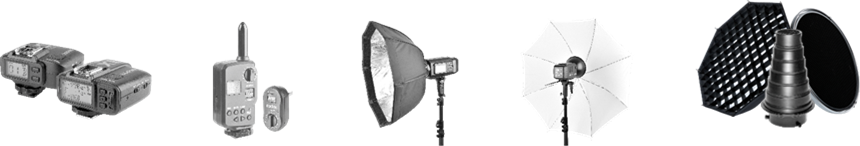

Afzonderlijk verkochte accessoires

De AD600BM kan worden gebruikt in combinatie met de volgende accessoires die afzonderlijk worden verkocht, om de beste fotografische effecten te bereiken: X1 Wireless Flash Trigger, FT-16 Afstandsbediening, Softbox, Beauty Dish, Opvouwbare Paraplu, Snoots, Lichtstatief, enz.

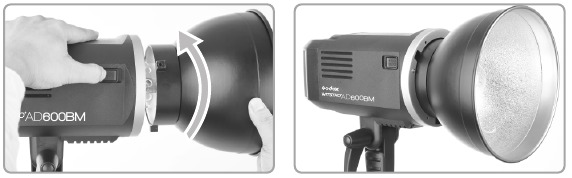

Reflector (andere accessoires) installeren

1. Druk de Accessoire Vergrendelring naar beneden.

2. Plaats de reflector in de Accessoire Bevestiging en draai met de klok mee om hem vast te zetten.

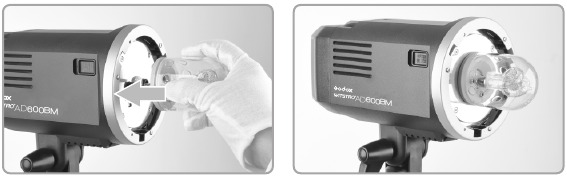

Flitsbuis bevestigen

1. Verwijder de reflector of andere accessoires van de flitskop.

2. Plaats de flitsbuis in de Buisaansluiting. Duw de flitsbuis naar binnen totdat deze stevig in de aansluiting zit.

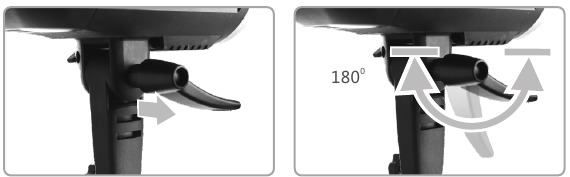

Handgreep aanpassen

1. Wanneer de Richting Aanpassing Handgreep niet is uitgetrokken, draai met de klok mee terwijl u tegen de klok in draait.

2. De rotatiehoek van de Richting Aanpassing Handgreep moet worden beperkt van 0 tot 180 graden onder de flitserbody. Trek de Richting Aanpassing Handgreep uit, pas de juiste hoek aan en manipuleer stap 1 voordat u met de flitserbody botst.


Batterij

Kenmerken

1. Deze flitser gebruikt een Li-ion polymeer batterij met een lange gebruiksduur. De beschikbare laad- en ontlaadtijden zijn 500.
2. Hij is betrouwbaar veilig. Het interne circuit is beveiligd tegen overladen, overontladen, overstroom en kortsluiting.
3. Het duurt slechts 4 uur om de batterij volledig op te laden met behulp van de standaard batterijlader.

Maak geen kortsluiting.

Stel niet bloot aan regen en dompel niet onder in water. Deze batterij is niet waterdicht.

Buiten bereik van kinderen bewaren.

Niet langer dan 24 uur continu opladen.

Bewaar op droge, koele, geventileerde plaatsen.

Niet weggooien of in vuur plaatsen.

Lege batterijen dienen te worden afgevoerd volgens de lokale voorschriften.

Als de batterij langer dan 3 maanden niet is gebruikt, laad deze dan volledig op.

Het batterijpakket plaatsen en verwijderen

Plaatsen:

1. Lijn de groef van de batterij uit met de rand van het hoofdbatterijcompartiment.

2. Duw het batterijpakket naar beneden totdat het vastzit.


Verwijderen:

1. Duw de batterijvergrendelingsring naar rechts.

2. Duw het batterijpakket omhoog om het te verwijderen.


Batterij niveau indicatie

Bevestig het batterijpakket correct aan de flitser. Let op het batterijniveau door de batterijniveau-indicatie op het LCD-scherm te controleren tijdens het gebruik.

Opmerking: De twee indicaties zijn bijna hetzelfde, behalve de verschuiving van de blokken.

Energiebeheer

Houd de <ON/OFF> aan/uit-schakelaar 2 seconden ingedrukt om het aan/uit van de flitser te regelen. Schakel het batterijpakket uit als de flitser langere tijd (ongeveer 1 uur) niet wordt gebruikt.

Het uitschakelen van de automatische uitschakelfunctie wordt aanbevolen wanneer de flitser los van de camera wordt gebruikt. (C.Fn-APO, Pagina 40)

Draadloze flitsmodus

AD600BM kan alleen worden ingesteld als slave-unit (ontvangereinde). Druk op de draadloze selectieknop om radiotransmissie in te stellen. Bij gebruik van radiotransmissie schakelt AD600BM automatisch tussen Canon (C) en Nikon (N) systeem volgens X1-serie zender.

Flitsmodus — High Speed Sync

High-Speed Sync
High Speed Sync (FP-flits) stelt de flitser in staat om te synchroniseren met alle sluitertijden van de camera. Dit is handig wanneer u diafragmavoorkeuze wilt gebruiken voor invulflitsportretten.

1. Druk op de High Speed Sync knop zodat <> wordt weergegeven.

2. Gebruik de X1-serie zender.


• Als u een sluitertijd instelt die hetzelfde is als of lager is dan de maximale flitssynchronisatiesnelheid van de camera, wordt <> niet weergegeven in de zoeker.
• Bij high-speed sync geldt: hoe sneller de sluitertijd, hoe korter het effectieve flitsbereik.
• Om terug te keren naar de normale flitser, drukt u nogmaals op de knop <>. Dan verdwijnt <>.
• De multi-flitsmodus kan niet worden ingesteld in de high-speed sync modus.
• Oververhittingsbeveiliging kan worden geactiveerd na 50 opeenvolgende high-speed sync flitsen

Flitsmodus — M: Handmatige flits

De flitsoutput is instelbaar van 1/1 vol vermogen tot 1/256e vermogen in stappen van 1/3 stop. Om een correcte flitsbelichting te verkrijgen, gebruikt u een handmatige flitsmeter om de vereiste flitsoutput te bepalen.

1. Druk op de < MODE > button zodat < M > wordt weergegeven.

2. Draai de selectiewiel om een gewenste flitsoutputhoeveelheid te kiezen.

3. Druk nogmaals op de < SET > button om de instelling te bevestigen.


Flitsoutputbereik

De volgende tabel maakt het gemakkelijker om te zien hoe de stop verandert in termen van f/stop wanneer u de flitsoutput verhoogt of verlaagt. Bijvoorbeeld, wanneer u de flitsoutput verlaagt naar 1/2, 1/2-0.3 of 1/2-0.7, en vervolgens de flitsoutput verhoogt tot meer dan 1/2, wordt 1/2+0.3, 1/2+0.7 en 1/1 weergegeven.

Weergegeven cijfers bij het verlagen van het flitsoutputniveau

Weergegeven cijfers bij het verhogen van het flitsoutputniveau

Optical S1 Secondary Unit Setting
In M manual flash mode, press <MENU> button to enter C.FN-SLAVE to choose S1 function (S1 functie), so that this flash can function as an optical S1 secondary flash with optic sensor. With this function, the flash will fire synchronously when the main flash fires, the same effect as that by the use of radio triggers. This helps create multiple lighting effects.

Optical S2 Secondary Unit Setting
Press < MENU > button to enter C.FN-SLAVE to choose S2 function (S2 functie), so that this flash can also function as an optical S2 secondary flash with optical sensor in M manual flash mode. This is useful when cameras have pre-flash function. With this function, the flash will ignore a single "preflash" (preflits) from the main flash and will only fire in response to the second, actual flash from the main unit.

• S1 and S2 optical triggering is only available in M manual flash mode

Flitsduur weergeven

Flitsduur verwijst naar de tijdsduur vanaf het afvuren van de flitser tot het bereiken van de halve piek op maximaal. De halve piek op maximaal wordt meestal uitgedrukt als t=0.5. Om de fotograaf meer concrete gegevens te verstrekken, gebruikt dit product t=0.1. Het verschil tussen t=0.5 en t=0.1 wordt weergegeven in de volgende afbeelding.

De flitsduur wordt alleen weergegeven op het LCD-scherm in de M-modus.

Flitsmodus — Multi: Stroboscopische flits

Met stroboscopische flits wordt een snelle reeks flitsen afgevuurd. Het kan worden gebruikt om meerdere afbeeldingen van een bewegend onderwerp in één foto vast te leggen. U kunt de flitsfrequentie (aantal flitsen per seconde, uitgedrukt in Hz), het aantal flitsen en de flitsoutput instellen.

1. Druk op de knop <MODE> zodat <MULTI> wordt weergegeven.

2. Draai aan de selectieknop om de gewenste flitsoutput te kiezen.

3. Stel de flitsfrequentie en het aantal flitsen in.
   • Druk op de knop <SET> om het aantal flitsen te selecteren. Draai aan de selectieknop om het aantal in te stellen.
   • Druk op de knop <SET> om de flitsfrequentie te selecteren. Draai aan de selectieknop om het aantal in te stellen.
   • Nadat u de instelling hebt voltooid, drukt u op de knop <SET> en alle instellingen worden weergegeven.


De sluitertijd berekenen

Tijdens stroboscopische flits blijft de sluiter open totdat het afvuren stopt. Gebruik de onderstaande formule om de sluitertijd te berekenen en stel deze in met de camera.

Aantal flitsen / flitsfrequentie = sluitertijd
Als het aantal flitsen bijvoorbeeld 10 is en de flitsfrequentie 5 Hz is, moet de sluitertijd minstens 2 seconden zijn.

Om oververhitting en aantasting van de flitskop te voorkomen, mag u stroboscopische flits niet meer dan 10 keer achter elkaar gebruiken. Laat de cameraflits na 10 keer minstens 15 minuten rusten. Als u de stroboscopische flits meer dan 10 keer achter elkaar probeert te gebruiken, kan het afvuren automatisch stoppen om de flitskop te beschermen. Laat de cameraflits in dat geval minstens 15 minuten rusten.

• Stroboscopische flits is het meest effectief met een sterk reflecterend onderwerp tegen een donkere achtergrond.
• Het gebruik van een statief en een afstandsbediening wordt aanbevolen.
• Een flitsoutput van 1/1 en 1/2 kan niet worden ingesteld voor stroboscopische flits.
• Stroboscopische flits kan worden gebruikt met "buLb".
• Als het aantal flitsen wordt weergegeven als "--", gaat het afvuren door totdat de sluiter sluit of de batterij leeg is. Het aantal flitsen is beperkt, zoals weergegeven in de volgende tabel.

Maximaal aantal stroboscopische flitsen:

Draadloze flitsfotografie: radio (2.4G) transmissie

AD600BM gebruikt het draadloze X-systeem van Godox 2.4G, dat goed compatibel is met andere producten van ons bedrijf. AD600BM kan automatisch overschakelen naar slave-unit op basis van de master-unit, in plaats van handmatig in te stellen. Bij ontvangst van het signaal van de master-unit wordt "C" of "N" weergegeven op het LCD-scherm.

Nikon-camera's (gebruik X1T-N, TT685N, enz.) en Canon-camera's (gebruik X1T-C, TT685C, enz.) kunnen één of meer AD600BM-flitsers tegelijkertijd gebruiken.
*Als slave-unit kan AD600BM worden bediend door de volgende master-units: AD360II-C, AD360II-N, TT685C, TT685N, X1T-C, X1T-N, TT600, enz.

1. Draadloze instellingen
   Druk nogmaals op de knop <> Draadloze instellingen totdat < > wordt weergegeven op het paneel.

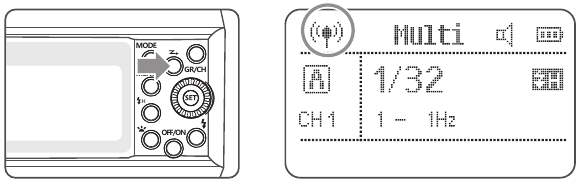

2. Het communicatiekanaal instellen
   Als er andere draadloze flitssystemen in de buurt zijn, kunt u de kanaal-ID's wijzigen om signaalinterferentie te voorkomen. De kanaal-ID's van de master-unit en de slave-unit(s) moeten op hetzelfde worden ingesteld.
   1. Houd de knop <GR/CH> 2 seconden lang ingedrukt, zodat de kanaal-ID wordt weergegeven op het LCD-scherm.

   2. Draai aan de selectieknop om een kanaal-ID te kiezen van 1 tot 32.

   3. Druk op de knop <SET> om te bevestigen.

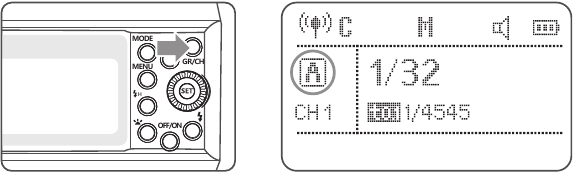

3. De communicatiegroep instellen
   Druk kort op de knop < GR/CH > om een groeps-ID te kiezen van A tot E.

4. Draadloze flitsfotografie

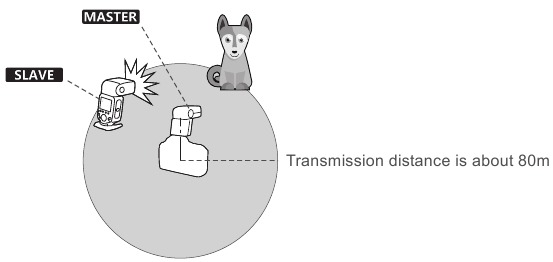

   Positionering en werkbereik (voorbeeld van draadloze flitsfotografie)
   • Autoflitsfotografie met één slave-unit


• Gebruik de meegeleverde ministandaard om de slave-unit te positioneren.
• Voer voor het fotograferen een testflits en een testopname uit.
• De transmissieafstand kan korter zijn, afhankelijk van de omstandigheden, zoals de positionering van slave-units, de omgeving en de weersomstandigheden.

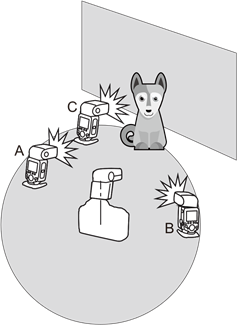

Draadloze fotografie met meerdere flitsers

U kunt een andere flitsmodus instellen en fotograferen voor elke afvuurgroep.

• Automatische fotografie met twee slave-groepen

• Automatische fotografie met drie slave-groepen


C.Fn: Aangepaste functies instellen

1. Druk op de knop < MENU > om het menu C.Fn te openen. De "Ver x.x" in de rechterbovenhoek verwijst naar de softwareversie.
2. Selecteer de tekens van de aangepaste functie.
   • Draai aan de selectieknop om de tekens van de aangepaste functie te selecteren.
3. Wijzig de instelling.
   • Druk op de knop <SET> en de tekens van de instelling worden gemarkeerd.
   • Draai aan de selectieknop om het gewenste nummer in te stellen. Druk op de knop <SET> om de instellingen te bevestigen.
4. Het C.Fn-menu verlaten.
   • Druk op de knop <MENU> om af te sluiten.

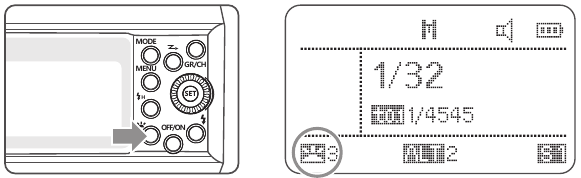

Modelleerlamp

AD600BM is uitgerust met een 10W LED-modelleerlamp met 3 stappen van lichtaanpassing en twee altijd brandende modi.

• Druk kort op de knop van de modelleerlamp om de stappen in te stellen:
  Eén stap: 30% van de output; uit in 30 minuten (voorkomt oververhitting)
  Twee stappen: 60% van de output; uit in 20 minuten (voorkomt oververhitting)
  Drie stappen: 100% van de output; uit in 10 minuten (voorkomt oververhitting)
• Houd de modelleerlamp 2 seconden lang ingedrukt om modelleer-modi in te stellen:
  1. Altijd verlichting
  2. Modelleerlamp automatisch uit bij afvuren.


Andere toepassingen

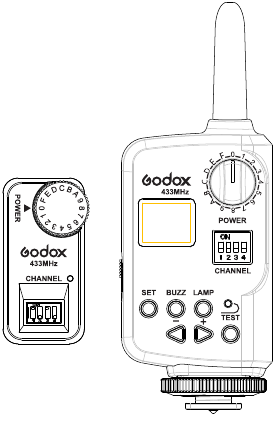

Draadloze bedieningsfunctie

De flitser heeft een ingebouwde draadloze bedieningspoort, zodat u het vermogensniveau van de flitser en de flitsactivering draadloos kunt aanpassen. Om de flitser draadloos te bedienen, hebt u een FT-16-afstandsbedieningsset nodig (op de camera en op de flitser). Steek het ontvangende uiteinde in de draadloze bedieningspoort op de flitser en steek het zendende uiteinde in de hot shoe van de camera. Instellingen die zijn gemaakt op het zendende en ontvangende uiteinde dat op de hot shoe is gemonteerd, worden draadloos naar de flitser gecommuniceerd. Vervolgens kunt u op de ontspanknop van de camera drukken om de flitser te activeren. U kunt het zendende uiteinde ook in de hand houden om uw off-camera flitser te bedienen.

Synchronisatie-activering

De synchronisatiekabeljack is een Φ3,5 mm stekker. Steek hier een triggerstekker in en de flitser wordt synchroon met de sluiter van de camera geactiveerd.

Beveiligingsfunctie

Oververhittingsbeveiliging

• Om oververhitting en aantasting van de flitskop te voorkomen, mag u niet meer dan 100 continue flitsen snel achter elkaar afvuren op 1/1 volledig vermogen. Sta na 100 continue flitsen een rusttijd van minimaal 10 minuten toe.
• Als u meer dan 100 continue flitsen afvuurt en vervolgens meer flitsen met korte tussenpozen afvuurt, kan de interne oververhittingsbeveiligingsfunctie worden geactiveerd en de hersteltijd langer dan 10 seconden duren. Als dit gebeurt, sta dan een rusttijd van ongeveer 10 minuten toe en de flitser keert terug naar normaal.
• Wanneer de oververhittingsbeveiliging is gestart, wordt weergegeven op het LCD-scherm.

Aantal flitsen dat de oververhittingsbeveiliging activeert:

Aantal flitsen dat de oververhittingsbeveiliging activeert in de high-speed sync triggering-modus:

Andere beveiligingen

• Het systeem biedt realtime bescherming om het apparaat en uw veiligheid te waarborgen. De volgende lijst geeft prompts ter referentie:

Technische gegevens

Firmware-upgrade

Deze flitser ondersteunt firmware-upgrade via de USB-poort. Update-informatie wordt vrijgegeven op onze officiële website.

De USB-verbindingslijn is niet inbegrepen bij dit product. De USB-poort is een standaard Micro USB-aansluiting. Een gewone USB-verbindingslijn is van toepassing.

Onderhoud

• Schakel het apparaat onmiddellijk uit als een abnormale werking wordt vastgesteld.
• Vermijd plotselinge schokken en het product moet regelmatig worden ontstoft.
• Het is normaal dat de flitsbuis warm is tijdens gebruik. Vermijd onnodige continue flitsen.
• Onderhoud van de flitser moet worden uitgevoerd door onze geautoriseerde onderhoudsafdeling, die originele accessoires kan leveren.
• Dit product, met uitzondering van verbruiksartikelen, b.v. flitsbuis, wordt ondersteund met een garantie van één jaar.
• Niet-geautoriseerde service maakt de garantie ongeldig.
• Als het product defecten vertoont of nat is geworden, gebruik het dan niet totdat het is gerepareerd door professionals.
• Wijzigingen in de specificaties of ontwerpen worden mogelijk niet weergegeven in deze handleiding.
