Shure GREEN BULLET 520DX - Handleiding harmonica microfoon
ALGEMEEN

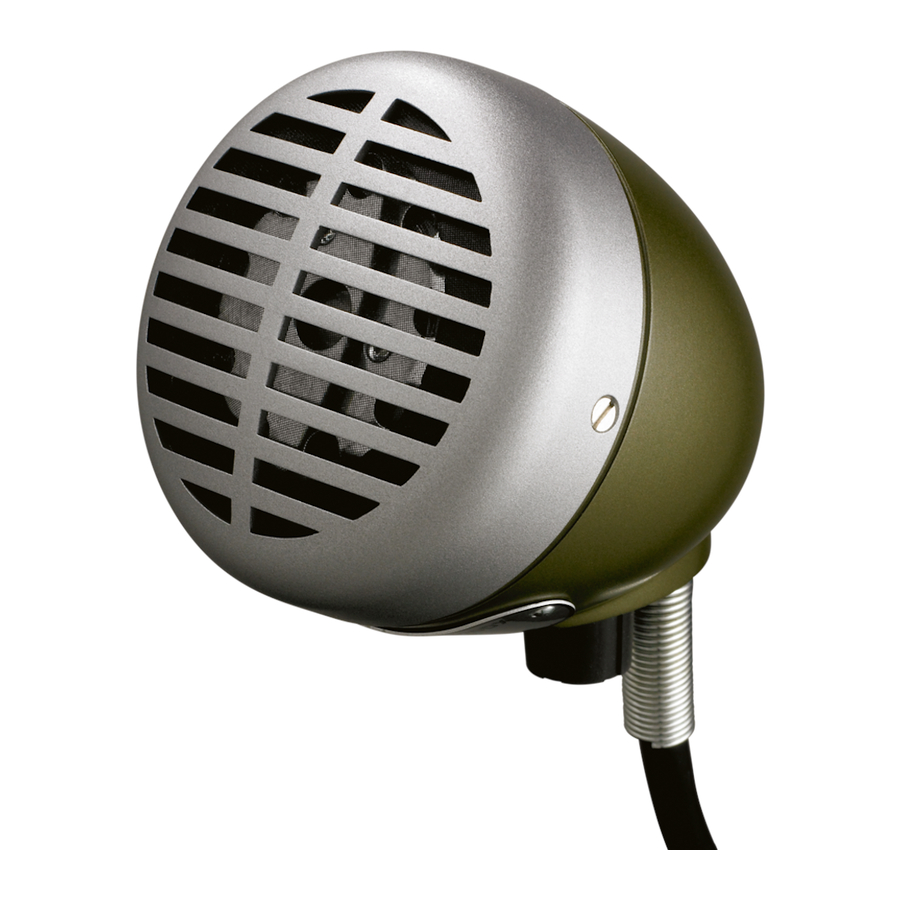

De Model 520DX "Green Bullet" -microfoon is gevormd om comfortabel in de palm van uw hand te passen en produceert het unieke geluid dat hem tot een legende heeft gemaakt onder harmonicamuzikanten.
De 520DX is voorzien van een volumeknop aan de voet van de microfoon waarmee muzikanten aanpassingen kunnen maken aan hun behoeften tijdens een live optreden. Een aangesloten kabel met een standaard 1/4-inch telefoonstekker zorgt ervoor dat de microfoon kan worden aangesloten op een apparaat met hoge impedantie.
TOEPASSINGEN
Sluit de 520DX rechtstreeks aan op een gitaarversterker om het klassieke bluesharpgeluid te produceren. Gebruik de volgende richtlijnen:
- De volumeknop op de microfoon moet omlaag worden gedraaid voordat deze op een versterker wordt aangesloten. Naarmate u zich van de versterker verwijdert, kan het volume worden verhoogd.
- Pas de volumeknop van de microfoon tijdens optredens aan als dat nodig is. Bijvoorbeeld bij het schakelen van ritme naar lead of om de microfoon tussen sets op stand-by te zetten.
- Om feedback te voorkomen, dient u zoveel mogelijk afstand te bewaren van monitoren of luidsprekers. Pas het volume van monitoren of luidsprekers aan op de mengtafel, zodat er geen feedback aanwezig is wanneer de volumeknop op de harmonica-microfoon op de maximale stand staat.
OPMERKING: De volume-instelling van de gitaarversterker kan een significant effect hebben op de algehele geproduceerde toon. Experimenteer met verschillende volume-instellingen voor microfoon en versterker om het gewenste effect te bereiken.
VOLUME REGELING
VOLUME REGELKNOP
LAGE IMPEDANTIE
Om de 520DX aan te sluiten op een apparaat met lage impedantie, zoals een mixer, gebruikt u een lijn transformator voor impedantie-aanpassing van laag naar hoog, zoals het Shure model A95U.
OPMERKING: De 520DX kan worden herbedraad voor lage impedantie, maar dit schakelt de volumeregeling uit. Neem contact op met de Shure Applications Group op (847) 600-8440 voor meer informatie.
SPECIFICATIES
| Type | Dynamisch |
| Frequentiebereik | 100 tot 5.000 Hz |
| Polair patroon | Omnidirectioneel |
| Impedantie | Hoog, ongebalanceerd |
| Belastingimpedantiebereik | Minimaal: 100 kΩ |
| Output niveau (bij 1.000 Hz) | Open circuitspanning –38,0 dBV/Pa (13 mV) 1 Pa = 94 dB SPL |
| Polariteit | Positieve geluidsdruk op het diafragma produceert positieve spanning op de tip met betrekking tot de huls (aarde) van de telefoonstekkerconnector van de microfoonuitgang |
| Kabel | 6,1 m (20 ft) tweedraads afgeschermd met standaard 1/4-inch telefoonstekker bevestigd (wordt geleverd met bedrading voor hoge impedantie, ongebalanceerde aansluiting) |
| Behuizing | Groene en chromen gegoten behuizing |
| Afmetingen | 63 mm (2,5 inch) max. diameter, 82,6 mm (3 1/4 inch) lang |
| Netto gewicht (met kabel) | 737 gram (26 oz) |
TYPISCHE FREQUENTIERESPONS
AANSLUITINGEN
De RODE draad is de audio-uitgang met hoge impedantie; de AFSCHERMING is de audio-retour en de behuizingsaarde.
De Model 520DX Green Bullet Microfoon wordt geleverd met bedrading voor hoge impedantie, ongebalanceerde werking met de 1/4-inch telefoonstekker.
INTERNE AANSLUITINGEN ONGEBALANCEERDE OUTPUT MET HOGE IMPEDANTIE
VERVANGINGS ONDERDELEN
| Cartridge | R198 |
| Kabel en stekker | 95A2353 |
| Volume Control Pot | 90A4487 |
Neem voor aanvullende service- of onderdeleninformatie contact op met de serviceafdeling van Shure op 1-800-516-2525. Buiten de Verenigde Staten kunt u contact opnemen met uw erkende Shure Service Center.
