Shure KSM8 - Handleiding vocale microfoon
Introductie
Meer dan 90 jaar audio-ervaring heeft bijgedragen aan het maken van een van de beste microfoons die beschikbaar zijn.
Als u vragen heeft die niet in deze handleiding worden beantwoord, neem dan contact op met Shure Applications
Engineering op 847-600-8440, maandag tot en met vrijdag, van 8:00 uur tot 16:30 uur CST. Bel in Europa 49-7262-92490. Bel in Azië 852-2893-4290. Ons webadres is www.shure.com.
Algemene beschrijving

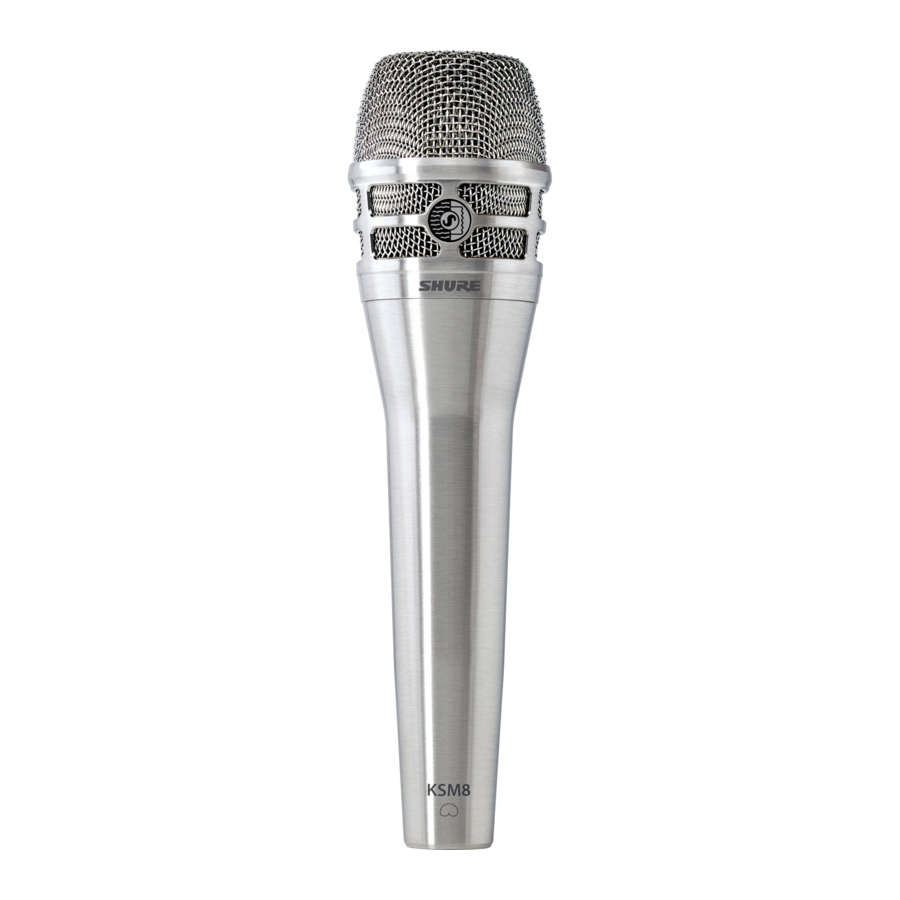

De Shure KSM8 Dualdyne™-microfoon is 's werelds eerste handheld dynamische microfoon met dubbel membraan, ontworpen voor professionele vocale toepassingen in live-sound- en studio-omgevingen. Shure heeft de dynamische microfoontechnologie en -prestaties naar een baanbrekend nieuw niveau getild met de ontwikkeling van de premium KSM8 Dualdyne. Door een hoger outputniveau te bereiken en tegelijkertijd het proximity-effect tot een ongeëvenaard niveau te minimaliseren, levert de microfoon een schoon, rijk gedetailleerd signaal met minimale feedback. Met state-of-the-art productie van superieure componenten is elke KSM8 Dualdyne zorgvuldig vervaardigd en getest om de kwaliteitsnormen van de Shure-constructie van wereldklasse te handhaven, zelfs in de meest veeleisende live-omgevingen.
Modelvarianten
De KSM8-microfoon is verkrijgbaar in een zwarte of geborsteld-nikkel afwerking. Hij kan ook worden gekocht als onderdeel van een draadloos Shure-systeem, of als een upgrade voor een bestaande draadloze handheld-zender.
KSM8/B: Superieure dynamische microfoon met dubbel membraan en een zwarte afwerking.
KSM8/N: Superieure dynamische microfoon met dubbel membraan en een geborsteld-nikkel afwerking.
Kenmerken
Deze cartridge met dubbel membraan levert een grotere consistentie over het frequentiespectrum naarmate de afstand tussen de microfoon en de bron verandert. Deze revolutionaire technologie biedt de volgende voordelen:
- Verminderd proximity-effect
- Schoon, natuurlijk laag
- Soepele hoge frequentierespons zonder een uitgesproken presence peak
- Vergrote werkafstand
Premium componenten
De KSM8 levert uitzonderlijke resultaten en is bestand tegen de ontberingen van dagelijks gebruik in de meest veeleisende live-sound-omgevingen.
- Geavanceerde interne pneumatische schokdemper en het Diaphragm Stabilization System (DSS™ patent aangevraagd) werken samen om handlinggeluid te voorkomen
- Echt cardioïde patroon voorkomt feedback en zorgt voor een consistente off-axis respons
- Gehard, deukbestendig rooster bekleed met hydrofobe geweven stof die vocht en plosieven afstoot voor jarenlang hoogwaardig gebruik
Onderhoud
Het KSM8-rooster is bekleed met een permanent bevestigde hydrofobe doek. De gebruiker mag niet proberen deze voering te verwijderen of te vervangen. De buitenkant van het rooster kan worden schoongemaakt door voorzichtig warme zeep en water te gebruiken met een zachte tandenborstel.
Als het rooster beschadigd of vervormd raakt, neem dan contact op met de serviceafdeling van Shure voor een vervanging.
Het draaien van de cartridge in de schokdemper of het aanraken van het tweede membraan kan leiden tot permanente schade aan de microfoon en kan resulteren in een ongewenste verandering in de frequentierespons. Er bevinden zich geen door de gebruiker te onderhouden onderdelen binnenin.
Toepassingen
De KSM8 Dualdyne is ontworpen om uit te blinken als vocale microfoon en is bestand tegen de straffen van professionele live-soundversterking, maar kan ook worden gebruikt om andere bronnen vast te leggen. Voor informatie over microfoongebruik en -toepassingen of voor een uitgebreidere kijk op de technologie achter de microfoon, gaat u naar www.shure.com voor educatieve publicaties over deze en meer onderwerpen:
- Microfoontechnieken voor live-soundversterking
- Microfoontechnieken voor opname
- Proximity-effect

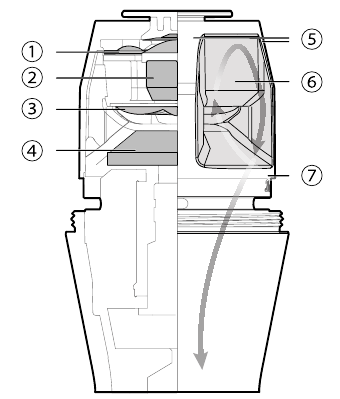

De Shure Dualdyne™-cartridge
De KSM8 Dualdyne™-cartridge maakt gebruik van een omgekeerd luchtstroomsysteem aan de zijkant. Geluid komt de microfoon binnen via de inlaatopeningen aan de zijkant en gaat door het tweede membraan aan de achterkant voordat het het voorste membraan raakt. Door het tweede membraan in het weerstandsnetwerk te gebruiken, worden lage frequenties gedeeltelijk geblokkeerd om de cartridge binnen te komen, wat resulteert in een natuurlijke lage-tonenrespons met gecontroleerd proximity-effect en geen verlies aan helderheid.
- Voorste membraan
- Magneet
- Achterste membraan
- Holte 2
- Geluidskanalen
- Holte 1
- Geluidinlaat aan de zijkant
Verminderd proximity-effect
Bij traditionele microfoons neemt de lage-frequentierespons toe naarmate de artiest dichter bij de microfoon komt. Een sterke presence peak gecentreerd rond 4 tot 5 kHz wordt gebruikt om de toegenomen bas tegen te gaan.
De microfoon met dubbel membraan vermindert het proximity-effect aanzienlijk en de lage-frequentierespons blijft consistent met de afstand. Dit levert een meer natuurlijke respons over het hele vocale bereik, waardoor de noodzaak voor een sterke presence peak wordt geëlimineerd.
enkel membraan
dubbel membraan
 Werkafstand | |||
| Traditionele dynamische microfoon | 0 tot 2,5 cm | 2,5 tot 7,5 cm | 7,5 tot 15 cm |
| Verhoogde bas | In evenwicht | Verminderde bas | |
| KSM8 | In evenwicht | ||
Vergrote werkafstand
Traditionele microfoons beperken de artiest tot een specifieke afstand van de microfoon. Ze moeten deze afstand aanhouden om variaties in de toon te voorkomen.
De evenwichtige respons van de microfoon met dubbel membraan stelt de artiest in staat vrijer te bewegen zonder de geluidskwaliteit te beïnvloeden.
Minder signaalverwerking vereist
Live-sound-engineers gebruiken vaak signaalverwerking, zoals egalisatie, om zowel het proximity-effect van traditionele microfoons te verzachten als om onjuiste microfoontechniek te compenseren (zoals wanneer een artiest het rooster met zijn hand bedekt).
De microfoon met dubbel membraan levert een soepelere respons over het hele vocale bereik en is minder gevoelig voor onjuiste microfoonbehandeling, waardoor minder correctieve signaalverwerking nodig is en een natuurlijker geluid ontstaat.
Uitzonderlijke off-axis lineariteit
Wanneer ongewenste off-axis bronnen in vocale microfoons lekken, kan dit de fasecoherentie aantasten en de bronkwaliteit in gevaar brengen. De KSM8 biedt een grotere immuniteit voor deze problemen, vanwege de lineaire polaire respons over het hele frequentiespectrum.
Ontwerp en constructie
Het mechanische ontwerp van de KSM8 biedt verbeteringen die de prestaties en esthetiek van de microfoon ten goede komen.
Geavanceerde pneumatische schokdempertechnologie
Het Diaphragm Stabilization System (DSS™) werkt samen met de pompende pneumatische schokdemper om de cartridge te isoleren en op te hangen, waardoor handlinggeluid wordt verminderd. Naast het verminderen van ongewenste bewegingen, zijn de bewegende zuiger en interne holtes nauwkeurig ontworpen om het membraan te stabiliseren te midden van mechanische trillingen. De Shure-engineers hebben deze technologie oorspronkelijk meer dan 50 jaar geleden gepatenteerd en Shure is de enige microfoonfabrikant die deze met succes heeft geïmplementeerd.
Innovatief ontwerp met gehard rooster
Het buitenrooster is gehard om jarenlange deukbestendigheid te bieden. De binnenkant van het rooster is bekleed met een hydrofobe geweven stof. Deze vochtbestendige doek beschermt de cartridge en biedt superieure popbescherming, waardoor jarenlange bruikbaarheid en duurzaamheid worden gegarandeerd.
Accessoires
Meegeleverde accessoires
| Zwarte, Soft Flex draaibare statiefadapter voor KSM8 en KSM9 | A25E |
| Draagkoffer met ritssluiting voor KSM8 | AK8C |
| 5/8" naar 3/8" (Euro) schroefdraadadapter | 95A2050 |
Optionele accessoires
| Zwart schuimwindscherm voor KSM8, SM85, SM86, SM87A, Beta 87A en Beta 87C | A85WS |
Vervangende onderdelen
| Zwart vervangend rooster voor KSM8 bedraad en draadloos | RPM266 |
| Geborsteld nikkel vervangend rooster voor KSM8 bedraad en draadloos | RPM268 |
Specificaties
Type
Dynamisch met dubbel membraan (bewegende spoel)
Frequentierespons
40 tot 16.000 Hz
Polair patroon
Cardioïde
Outputimpedantie
300 Ω
Gevoeligheid
bij 1 kHz, open circuit voltage
-51,5 dBV/Pa[1] (1,85 mV)
Polariteit
Positieve druk op het membraan produceert positieve spanning op pin 2 ten opzichte van pin 3
Nettogewicht
330 g (11,64oz.)
Connector
Driepins professionele audio (XLR), male
Behuizing
Gegoten aluminium met verf of geborsteld nikkel afwerking
[1] 1 Pa=94 dB SPL

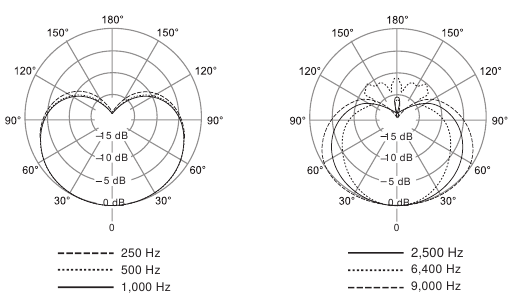

Polair patroon
Frequentierespons
Afmetingen
