Shure 565SD - Klassieke Unisphere Zangmicrofoon Handleiding
Algemene Beschrijving

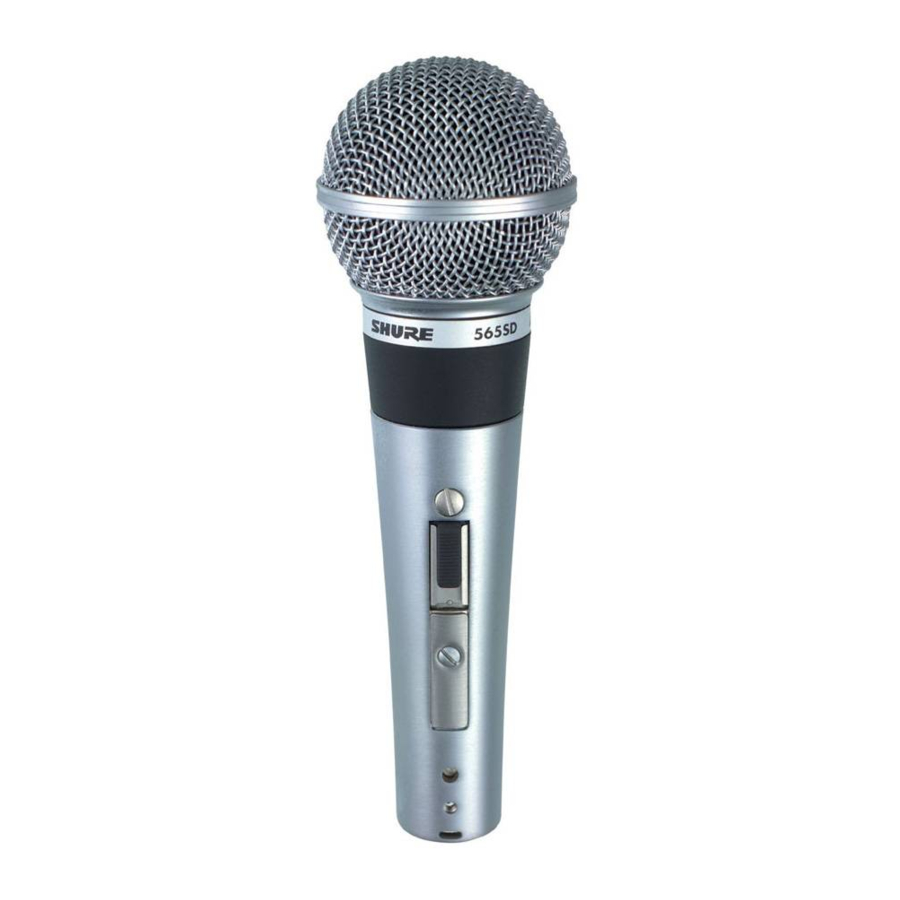

De 565SD microfoon is een dynamische, unidirectionele microfoon met dubbele impedantie en een sterke, bolvormige voorkant van draadgaas met een zeer effectief wind- en "pop"-filter.
Een 565SD microfoon wordt aangesloten geleverd voor werking met lage impedantie en biedt een uitstekende reproductie van zang of spraak op podia en in studio's, en is een populaire keuze voor gebruik in openbare auditoria, kerken, congreshallen en scholen.
Kenmerken
- Selecteerbare werking met dubbele impedantie
- Stille, vergrendelbare aan/uit-schakelaar
- Cardioïde dynamisch
- Frequentiebereik: 50 tot 15.000 Hz
Impedantie Selectie
De microfoon wordt aangesloten geleverd voor werking met lage impedantie. Om over te schakelen naar hoge impedantie, gaat u als volgt te werk:
- Maak het plug-element los door de schroef met gleuf tegen de klok in te draaien (draai tegen de klok in om de schroef in het plug-element te laten zakken). Trek het plug-element uit de behuizing. Zorg ervoor dat u de draden niet uitrekt of breekt.
- De lage-impedantie-aansluiting van de impedantie-selectieconnector is verbonden met pin 3 van het plug-element. Verplaats de connector naar de hoge-impedantie-aansluiting (zie diagram).
- Plaats het plug-element terug en draai de stelschroef vast (draai met de klok mee om de schroef omhoog te brengen).
![Impedantie Selectie]( "Shure - 565SD - Impedantie Selectie")
Polariteit
Om twee microfoons en hun kabels te testen op gemeenschappelijke polariteit, sluit u ze aan op een versterker en praat of zing erin terwijl u ze tien tot vijftien centimeter uit elkaar houdt. Het geluid uit de luidsprekers moet hetzelfde zijn wanneer u in een van beide microfoons of rechtstreeks tussen de microfoons praat als ze een gemeenschappelijke polariteit hebben. Als het geluidsniveau drastisch daalt of als er een dode hoek wordt gevonden wanneer u tussen de twee microfoons praat, hebben de microfoons of hun kabels een verschillende polariteit. Alle kabels en microfoons kunnen op deze manier worden getest om er zeker van te zijn dat ze een gemeenschappelijke polariteit hebben.
Om de polariteit van een microfoonkabel met lage impedantie om te keren, gebruikt u een Shure A15PRS Switchable Phase Reverser of verwisselt u de draden die zijn aangesloten op pinnen 2 en 3 van de XLR-connector.
Specificaties
Type
Dynamisch (bewegende spoel)
Frequentiebereik
50 tot 15.000 Hz
Polair Patroon
Cardioïde
Uitgangsimpedantie
EIA beoordeeld op 150 Ω (250 Ω werkelijk)
Gevoeligheid (bij 1 kHz, open circuit voltage)
| L: | -56.0 dBV/Pa (1.6 mV) |
| H: | -34.0 dBV/Pa (20 mV) |
0 [1] 1 Pa = 94 dB SPL
Polariteit
Positieve druk op het diafragma produceert positieve spanning op pin 2 ten opzichte van pin 3
Gewicht
Netto: 0.298 kg
Schakelaar
Vergrendelbare AAN/UIT-schakelaar
Connector
Drie-pins professionele audio-connector
Behuizing
Verchroomd spuitgietwerk met stalen gaasrooster
Accessoires
Meegeleverde Accessoires
| Microfoonclip voor SM58, SM57, SM87A, BETA87A, BETA87C, PGA57, PGA58, PGA48, PGA81 Microfoonclip voor SM58, SM57, SM87A, Beta 87A, Beta 87C, PGA57, PGA58, PGA48, PGA81 | A25D |
Vervangende Onderdelen
| Cartridge voor 565 serie, 566 | R65 |
| Grille voor 565 serie | RS65 |
Optionele Accessoires
| Line Matching Transformers | A95 |
| Shock Stopper ® Isolatie Mount | A55M |
| Shock Stopper ® Isolatie Mount | A55HM |
| Over/Under Dual Mount voor twee microfoons: SM57, BETA57A of 545 serie microfoonsOver/Under Dual Mount voor twee microfoons: SM57, Beta 57A of 545 serie microfoons | A26M |
| Foam Windscreen voor alle grotere Shure "ball-type" Microfoons verkrijgbaar in zwart, blauw, grijs, groen, rood en geel | A58WS |
| 7.6 m (25 ft.) Cable (XLR-XLR) | C25J |
| 20' Cable with ¼" Phone Plug on Equipment End (Pin 2 Hot) | C20AHZ |
