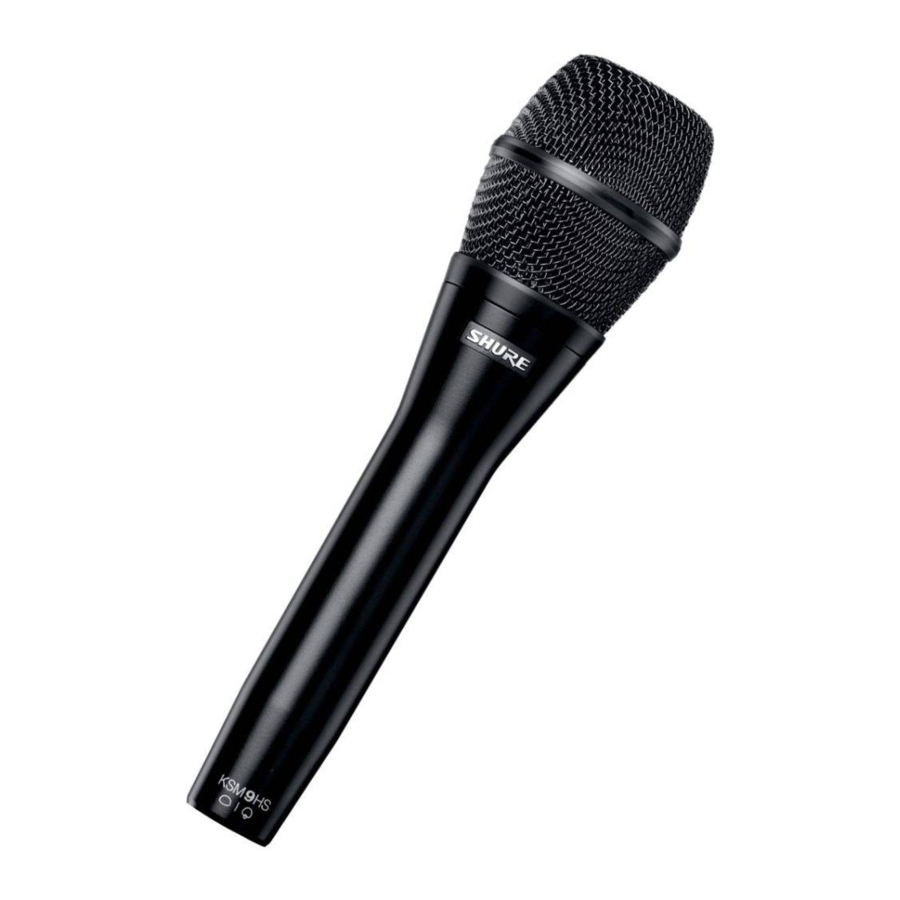

Shure KSM9HS - Handheld Zangmicrofoon Handleiding

Algemene beschrijving

Voortbouwend op het succes en de innovatie van de KSM9, biedt de KSM9HS een nieuwe set van polaire patronen (hypercardioïde en subcardioïde) om de flexibiliteit te bieden die nodig is om optimale resultaten te bereiken in elke omgeving. Het hypercardioïde patroon levert een uitstekende versterking vóór feedback en een gerichte laagfrequente respons, terwijl het subcardioïde patroon een open, natuurlijk geluid produceert en het proximity-effect verder vermindert. Als een premium zangmicrofoon legt de KSM9HS vocale subtiliteit vast met buitengewone details om duidelijke articulatie, functionele flexibiliteit en nauwkeurige vocale reproductie te leveren voor live optredens. Transformatorloze, Klasse A voorversterkercircuits en dubbele, vergulde membranen vangen een transparant geluid op en onthullen elke nuance en subtiliteit in een vocale performance. De KSM9HS gebruikt een geavanceerde schokdemper om handling noise vrijwel te elimineren, zelfs in de meest veeleisende live omgevingen.

Kenmerken

• Dubbele 3/4" vergulde Mylar® membranen met lage massa bieden een superieure frequentierespons en proximity control
• Dubbele polaire patronen (hypercardioïde en subcardioïde) voor maximale flexibiliteit in een breed scala aan performance toepassingen
• Klasse A, discrete, transformatorloze voorversterker voor transparantie, extreem snelle transiënte respons en geen crossover-vervorming, terwijl harmonische en intermodulatievervorming worden geminimaliseerd
• Geavanceerd schokdempersysteem dat de cartridge isoleert van handling- en statiefgeluid
• Subsonisch filter elimineert gerommel door mechanische trillingen onder 17 Hz
• Premium elektronische componenten, inclusief vergulde interne en externe connectoren
• Geïntegreerd drietraps 'pop'-beschermingsrooster vermindert plosieven, wind en andere ademhalingsgeluiden

Prestatiekenmerken

• Extreem uniforme polaire respons
• Uitgebreide frequentierespons
• Minimale zelfruis
• Uitzonderlijke laagfrequente reproductie
• Bestand tegen hoge SPL's
• Hoog uitgangsniveau
• Geen crossover-vervorming
• Superieure common-mode onderdrukking en onderdrukking van radiofrequentie-interferentie (RFI)

Modelvariaties

De KSM9-serie bestaat uit twee modellen met unieke, schakelbare polaire patronen en een verscheidenheid aan afwerkingen.

KSM9HS: Beschikt over hypercardioïde en subcardioïde polaire patronen met een zwarte afwerking.

KSM9: Beschikt over cardioïde en supercardioïde polaire patronen met een houtskoolgrijze of champagnekleurige afwerking.

Toepassingen

De KSM9HS legt de gedetailleerde sonische nuances van kritische studio-optredens vast en beheerst deze, terwijl hij de straffen van professionele live geluidsversterking doorstaat.

Het hypercardioïde oppikpatroon biedt een uitstekende off-axis onderdrukking en verlengde versterking vóór feedback, waardoor het een ideale keuze is in luide omgevingen.

Het subcardioïde oppikpatroon biedt een brede dekkingshoek met subtiele off-axis onderdrukking, wat resulteert in een natuurlijk geluid en een geminimaliseerd proximity-effect. De brede dekkingshoek maakt dit patroon geschikt voor het vastleggen van meerdere bronnen tegelijk.

Bediening

Proximity-effect

Directionele microfoons versterken geleidelijk de basfrequenties naarmate de microfoon dichter bij de bron wordt geplaatst. Dit fenomeen, bekend als proximity-effect, kan worden gebruikt om een warmer, krachtiger geluid te creëren. Het vereist echter meestal dat de zanger een consistente afstand tot de microfoon bewaart om te voorkomen dat de laagfrequente respons verandert.

Het dual-membraan ontwerp van de KSM9HS helpt het proximity-effect te beheersen en te minimaliseren, wat resulteert in een meer uniforme laagfrequente respons. Hierdoor kan de artiest dichterbij of verder van de microfoon bewegen met minimale veranderingen in geluidskwaliteit.

Een polair patroon selecteren

Hypercardioïde: Gebruik de hypercardioïde instelling om feedback te voorkomen en maximale isolatie te bereiken in luide omgevingen. Dit oppikpatroon is zeer directioneel, waarbij de grootste gevoeligheid optreedt aan de voorkant van de microfoon en maximale off-axis onderdrukking optreedt op 110 graden naar elke kant.

Subcardioïde: Gebruik de subcardioïde instelling om meer ruimtelijke kenmerken vast te leggen en details te extraheren in stille omgevingen. Dit oppikpatroon is directioneel, maar veel breder dan de hypercardioïde instelling. De grootste gevoeligheid treedt op aan de voorkant van de microfoon, terwijl maximale onderdrukking optreedt op 180 graden naar de achterkant van de microfoon.

Stroomvereisten

Deze microfoon vereist fantoomvoeding en presteert het best met een 48 V DC voeding (IEC-61938), maar hij kan werken met voedingen tot 11 V DC. De meeste moderne^[1] mixers bieden fantoomvoeding en vereisen het gebruik van een gebalanceerde microfoonkabel: XLR-naar-XLR of XLR-naar-TRS.

Belastingsimpedantie

De maximale SPL-capaciteit, het niveau van uitgangssignaalbegrenzing en het dynamische bereik variëren met de ingangsbelastingsimpedantie van de voorversterker waarop de microfoon is aangesloten. Shure adviseert een minimale ingangsbelastingsimpedantie van 1000 Ohm. De meeste moderne microfoonvoorversterkers voldoen aan deze eis. Een hogere impedantie resulteert in betere prestaties voor deze specificaties.

Geïntegreerd popfilter

Het microfoonrooster bestaat uit 3 afzonderlijke gaaslagen die fungeren als een integraal popfilter. Dit helpt wind- en ademhalingsgeluid te verminderen. Afhankelijk van de artiest kan een extern popbeschermingsscherm of windscherm nodig zijn bij close-miking van vocalisten.

Specificaties

Cartridge Type
Electret Condensator

Polair Patroon
Hypercardioïde, Subcardioïde (selecteerbaar)

Frequentie Respons
50 tot 20.000 Hz

Output Impedantie
145 Ω

Gevoeligheid
open circuit voltage, @ 1 kHz, typical

Maximum
SPL 1 kHz at 1% THD[2]

Signal-to-Noise Ratio[3]

Dynamic Range
@ 1 kHz

Clipping Level
20 Hz to 20 kHz, 1% THD

Self Noise
equivalent SPL, A-weighted, typical

Common Mode Rejection
20 to 80,000 Hz
≥60 dB

Connector
Three-pin professional audio (XLR), male, balanced

Polarity
Positive pressure on diaphragm produces positive voltage on pin 2 with respect to pin 3

Power Requirements
11 to 52 V DC[4]phantom power (IEC-61938) 5.4 mA, typical

Net Weight
300 g (10.6 oz.)

Accessoires en onderdelen

Meegeleverde accessoires

Optionele accessoires

Foam Windscherm A85WS

Vervangingsonderdelen

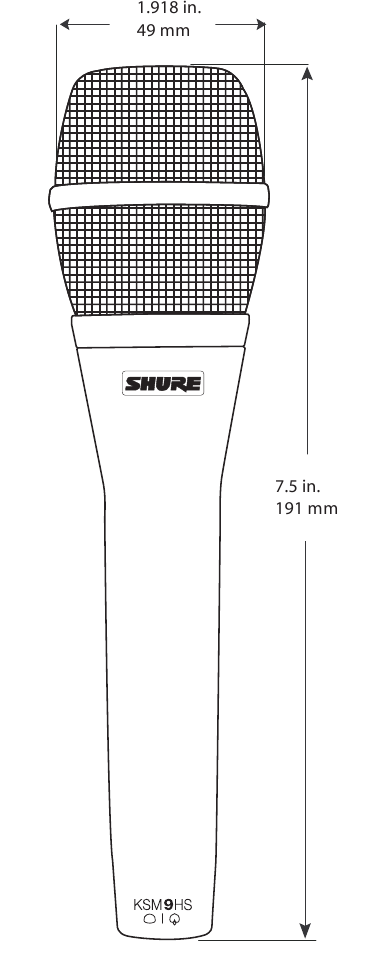

Afmetingen

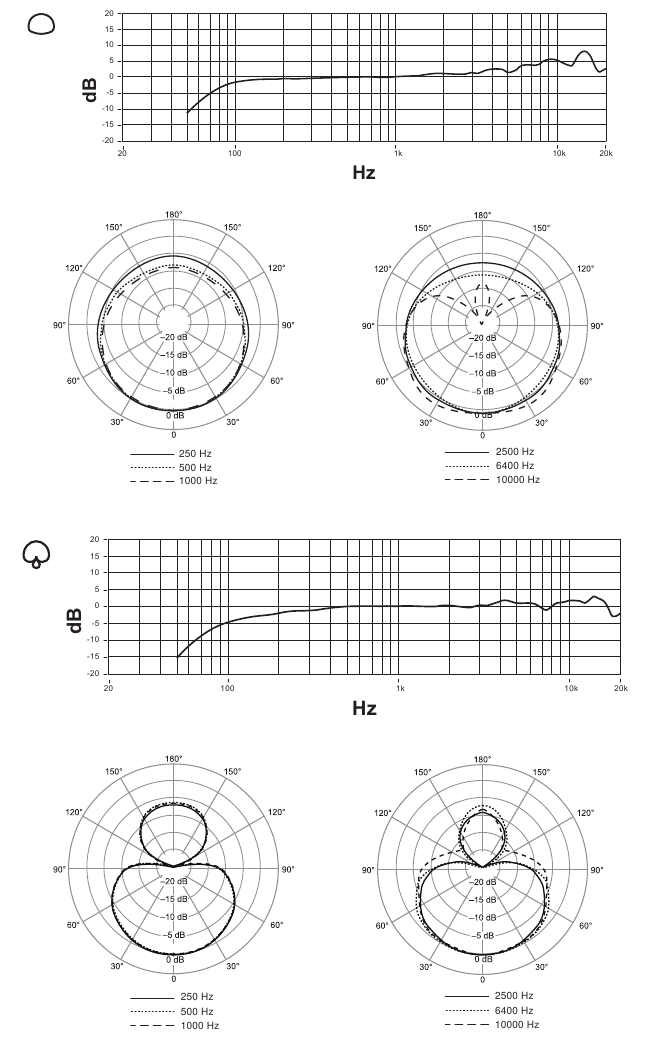

Specific Specifications
