Roland C-230 - Klassieke Keyboard Handleiding

Introductie

Over deze handleiding

Nadat u de standaard en bank hebt gemonteerd, leest u de secties "Voordat u begint" tot en met "Klaar om te spelen" en treft u de juiste voorbereidingen om de stroom in te schakelen.

Deze handleiding legt uit wat u moet weten om optimaal te profiteren van de C-30, onderverdeeld in een gedeelte Basisbediening en een gedeelte Geavanceerde bediening.

Conventies die in deze handleiding worden gebruikt

Om informatie zo beknopt mogelijk weer te geven, gebruikt deze handleiding de volgende conventies.

• Tekst tussen vierkante haken [ ] geeft de naam van een knop (of draaiknop) aan; bijv. "de knop [8'l]".
• Tekst voorafgegaan door een symbool zoals of een sterretje (*) zijn waarschuwingen. Lees deze aandachtig door.

Belangrijkste functies

• Reproduceert het prachtige geluid van het klavecimbel
  Het geluidsproducerende mechanisme van het klavecimbel, het geluid van het loslaten van de toets en de resonantie van de klankbord zijn zorgvuldig geanalyseerd en digitale technologie wordt gebruikt om zelfs het geluid van het plectrum dat de snaar raakt wanneer een toets wordt losgelaten, getrouw te reproduceren. U kunt genieten van een prachtig en realistisch klavecimbelgeluid.
  U kunt ook het geluid van een vroege fortepiano selecteren en afspelen, of het volledig nieuwe "Dynamic Harpsichord", waarmee u expressieve dynamiek en het demperpedaal kunt gebruiken terwijl u toch geniet van het klassieke geluid van het klavecimbel.
  Naast klavecimbelgeluiden en celesta-geluiden, kunt u ook kiezen uit positieve orgelgeluiden, die onmisbaar zijn voor het uitvoeren van vroege muziek.
• Een toetsenbord met klik
  Het toetsenbord heeft een klikgevoel net als een akoestisch klavecimbel, zodat u het kunt gebruiken om te oefenen met een volledig natuurlijk gevoel.
• Vijf stemmingen om historisch correcte stemming te ondersteunen
  Naast gelijkzwevende stemming kunt u kiezen uit Werckmeister, Kirnberger, Vallotti en middentoonstemming, waardoor u vijf stemmingen hebt die eenvoudig kunnen worden geselecteerd door op een enkele knop te drukken.
  Er is ook een Key Transpose-functie, waarmee u eenvoudig de toonhoogte kunt transponeren voor extra manieren om uw uitvoering te variëren.
• Geen onderhoud en eenvoudige toonhoogteveranderingen
  U hoeft niet alleen nooit de plectrums of snaren te vervangen, maar u hoeft dit instrument ook nooit te stemmen.
  Bovendien wordt de C-30 niet beïnvloed door trillingen of veranderingen in vochtigheid of temperatuur. U speelt altijd met nauwkeurige toonhoogtes die worden gegarandeerd door digitale technologie.
  Het is ook eenvoudig om de stemming aan te passen aan andere instrumenten.
  U kunt ook een enkele knop gebruiken om eenvoudig over te schakelen naar Barokke toonhoogte (A = 415,0 Hz) of Versailles toonhoogte (A = 392,0 Hz).
• Reverb die de rijke akoestiek van kamermuziek verbetert
  Met de ingebouwde digitale reverb kunt u kiezen uit verschillende nagalm, variërend van een kleine kamer tot een grote zaal. U kunt optreden met behulp van akoestiek die geschikt is voor de ruimte waarin u zich bevindt.
• Pas het volume aan uw situatie aan
  Of u nu thuis bent, in een kleine zaal of in een grote zaal, u kunt het volume aanpassen aan uw situatie of het ensemble waarmee u optreedt. U kunt ook een hoofdtelefoon gebruiken, zodat u zich vrij voelt om op elk moment te oefenen.
• Compacte vorm die zowel traditie als functionaliteit omvat
  Terwijl de C-30 de historische traditie van het klavecimbel weerspiegelt, biedt hij het voordeel van een licht gewicht en een compacte vorm.
  Omdat de hoofdbehuizing kan worden losgemaakt van de standaard, zijn transport en installatie eenvoudig.

Voordat U Begint

Het openen en sluiten van het deksel

Pas op dat u uw handen niet beknelt bij het openen of sluiten van het deksel.

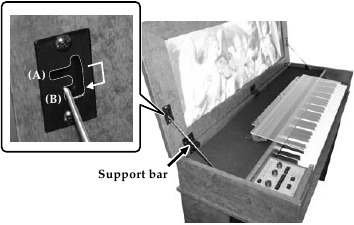

Het deksel openen

1. Til de rand van het deksel voorzichtig op.

2. Til de steunbalken aan elke kant van de C-30 op, steek de punt van elke steunbalk in de bijbehorende aansluiting (A) en verplaats deze voorzichtig naar positie (B) om hem op zijn plaats te bevestigen.

   * Haal uw hand niet van het deksel.
   * De C-30 op de foto heeft een apart verkocht fotobord geïnstalleerd.

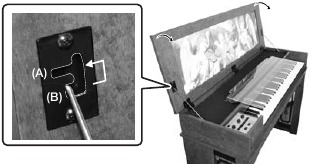

Het deksel sluiten

1. Klap de lessenaar omlaag.


   Als u het deksel sluit terwijl de lessenaar nog rechtop staat, loopt u het risico dat u krassen maakt op het deksel of het fotobord aan de binnenkant.

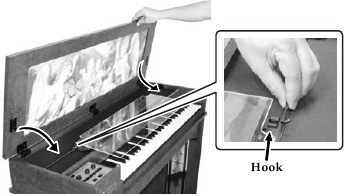

2. Kantel het deksel iets naar de gesloten positie, verplaats de punt van elke steunbalk van positie (B) naar positie (A) en trek de punt van de steunbalken uit de aansluitingen.

   * Haal uw hand niet van het deksel.
3. Klap de steunbalken naar het instrument en bevestig ze met de haak.

4. Laat het deksel voorzichtig zakken.

De lessenaar gebruiken

• Om de lessenaar te gebruiken, tilt u deze voorzichtig op zonder onnodige belasting.


Oefen geen onnodige belasting uit op de lessenaar. Dit kan schade of ongevallen veroorzaken.

De lessenaar verwijderen

De lessenaar is aan de C-30 bevestigd wanneer u deze koopt.

Als u de lessenaar wilt verwijderen, gaat u als volgt te werk.

1. Laat de lessenaar voorzichtig zakken.
2. Verwijder vanaf de locaties die in de afbeelding worden weergegeven de twee schroeven waarmee de lessenaar is bevestigd.
3. Verwijder de lessenaar.

4. Plaats de verwijderde schroeven terug in de oorspronkelijke gaten.


   Voordat u de C-30 verplaatst of transporteert, moet u de lessenaar verwijderen en de steunbalken aan de haken bevestigen.

Paneelbeschrijvingen

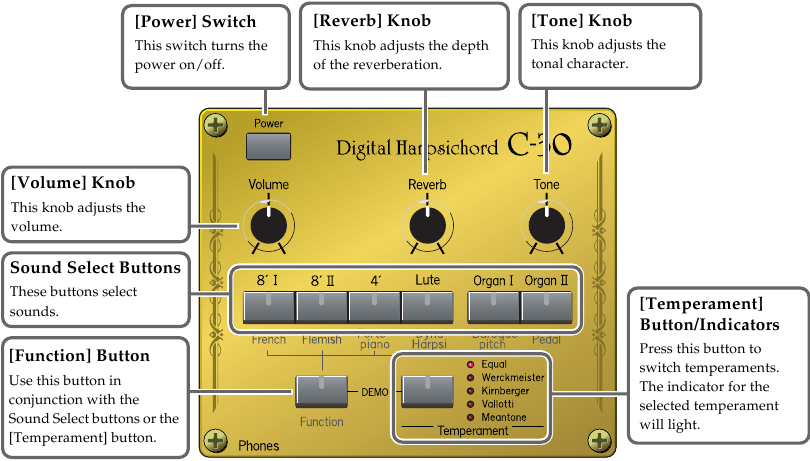

Bedieningspaneel

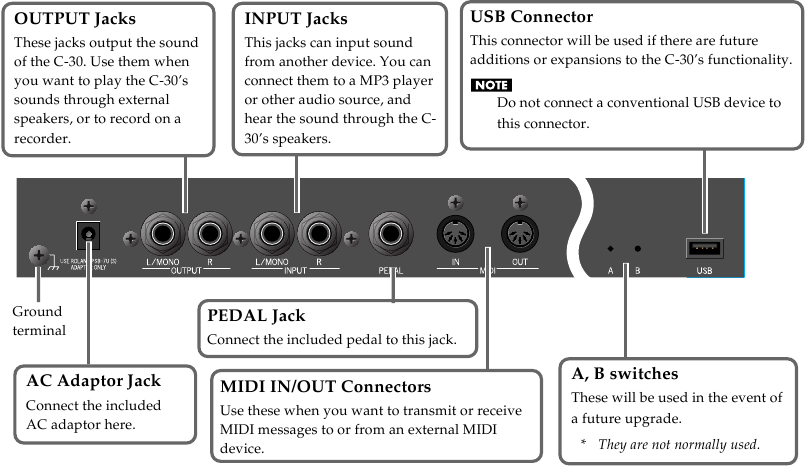

Jack-paneel

Klaar om te spelen

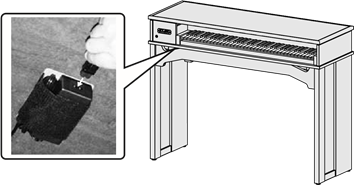

Sluit de AC-adapter aan

1. Zet op het bedieningspaneel de [Power]-schakelaar uit (de schakelaar moet in de buitenste stand staan).
2. Sluit het netsnoer aan op de behuizing van de AC-adapter, die is bevestigd aan de onderkant van de C-30.

3. Steek het netsnoer (AC-adapter) in een stopcontact.


   • Gebruik geen andere AC-adapter dan de meegeleverde.
   • Als u de C-30 voor een langere periode niet gebruikt, koppelt u het netsnoer los van het stopcontact.

Wanneer u de C-30 koopt, is de AC-adapter met een band aan het onderste paneel bevestigd. Het is mogelijk om de AC-adapter te verwijderen, maar normaal gesproken moet u deze aan de C-30 bevestigd laten.

• Als u de AC-adapter hebt verwijderd en deze opnieuw aan de C-30 wilt bevestigen, bevestigt u deze met de band zodat het bedrukte oppervlak van de AC-adapter naar de onderkant van de C-30 is gericht en het oppervlak met de indicator naar beneden is gericht.
  * Bevestig de AC-adapter stevig zodat deze niet valt.

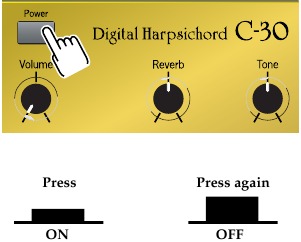

De stroom in-/uitschakelen

Schakel de stroom naar uw verschillende apparaten in de aangegeven volgorde in. Door apparaten in de verkeerde volgorde in te schakelen, loopt u het risico storingen en/of schade aan luidsprekers en andere apparaten te veroorzaken.

1. Voordat u de stroom inschakelt, draait u de [Volume]-knop helemaal naar links.
2. Druk op de [Power]-schakelaar.

   * Dit apparaat is uitgerust met een beveiligingscircuit. Na het inschakelen is een korte pauze (enkele seconden) vereist voordat het apparaat normaal werkt.

De stroom uitschakelen

1. Voordat u de stroom uitschakelt, draait u de [Volume]-knop helemaal naar links.
2. Druk op de [Power]-schakelaar.

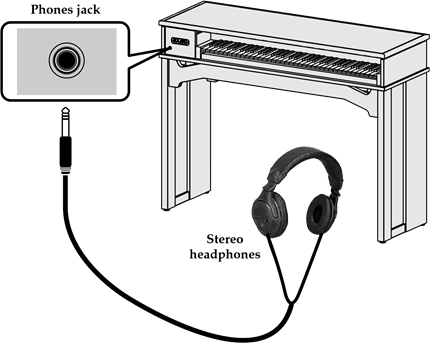

Een hoofdtelefoon gebruiken

Als u een hoofdtelefoon aansluit, wordt er geen geluid meer geproduceerd uit de interne luidsprekers van de C-30; u hoort alleen het geluid van de hoofdtelefoon. Hierdoor kunt u 's nachts of op andere momenten oefenen wanneer u niet wilt dat andere mensen in de buurt u horen.

• Sluit, zoals weergegeven in de afbeelding, de stekker van uw hoofdtelefoon aan op de hoofdtelefoonaansluiting.

  Gebruik de [Volume]-knop om het volume van de hoofdtelefoon aan te passen.
  * Gebruik een stereo hoofdtelefoon.

Houd er rekening mee dat een buitensporig hoog volume of langdurig gebruik kan bijdragen aan gehoorverlies.

Spelen <Basishandeling>

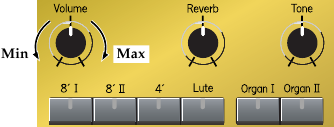

Het volume aanpassen

• Draai aan de [Volume]-knop om het volume aan te passen.

  Als u aan de knop naar rechts draait, wordt het volume hoger. Als u aan de knop naar links draait, wordt het volume lager.
  In de 12-uurspositie is het volume standaard en ingesteld op ongeveer hetzelfde niveau als een normaal klavecimbel.

De tonale karakter aanpassen

• Draai aan de [Tone]-knop om de klank aan te passen.

  Als u aan de knop naar rechts draait, wordt de klank helderder. Als u aan de knop naar links draait, wordt de klank zachter.
  * U kunt een zwak geluid horen als u aan de [Tone]-knop draait terwijl er geluid wordt geproduceerd, maar dit is geen storing.

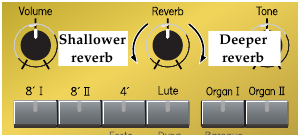

De galm aanpassen

Galm is het geluid dat u hoort weerkaatsen van de muren of een ander oppervlak van een zaal of kamer, naast het geluid dat uw oren rechtstreeks van het instrument bereikt.

De C-30 biedt een galmeffect waarmee u de galm van verschillende omgevingen kunt simuleren, van een kleine kamer tot een grote zaal, dat met slechts één knop wordt bediend.

• Draai aan de [Reverb]-knop om de hoeveelheid galmeffect aan te passen.

  • Als u aan de knop naar rechts draait, produceert u een diepere galm, waarmee u de akoestiek van een grote zaal simuleert.
  • Als u aan de knop naar links draait, produceert u een ondiepere galm, waarmee u de akoestiek van een kleinere kamer simuleert.
  • Als u de knop helemaal naar links draait, hoort u de resonantie van de eigen kast van het klavecimbel.

Een geluid kiezen

Van geluid wisselen

• Druk op de knop voor het geluid dat u wilt afspelen, zodat het lampje gaat branden.

  Nu kunt u het geselecteerde geluid afspelen.
  * Als u op de [Organ II]-knop drukt zodat het lampje oranje brandt, wordt het "Celesta"-geluid geselecteerd.

Geluiden layeren

Meerdere klavecimbelgeluiden kunnen worden gelaagd en samen worden afgespeeld.

De twee orgelgeluiden kunnen ook tegelijkertijd worden geselecteerd en samen worden afgespeeld.

• Druk tegelijkertijd op de knoppen voor de geluiden die u wilt layeren, zodat de lampjes gaan branden.


  • U kunt de vier klavecimbelgeluiden niet tegelijkertijd selecteren.
  • U kunt geen klavecimbelgeluid layeren met een orgelgeluid.

Het klavecimbeltype wijzigen

De C-30 bevat "klavecimbel"-geluiden en "positieve orgel"-geluiden, en u kunt hiertussen schakelen terwijl u speelt.

Er zijn vier soorten klavecimbel en er zijn vier geluiden voor elk type beschikbaar.

French	Het geluid van een klavecimbel van het Franse type.
Flemish	Het geluid van een klavecimbel van het Vlaamse type.
Fortepiano	Het geluid van een vroege fortepiano. Het geluid producerende mechanisme gebruikt een hamer om op drie snaren te slaan.
Dyna Harpsi (Dynamic Harpsichord)	Het geluid van een klavecimbel met "aanraakgevoeligheid"; zacht spelen produceert een zacht geluid en hard spelen produceert een harder geluid.

* Voor het Franse type brandt het lampje van de knop rood; voor andere typen brandt het lampje oranje.

• Houd de [Function]-knop ingedrukt en druk op een van de [French]–[Dyna Harpsi]-knoppen, zodat het lampje gaat branden (groen).

  * Wanneer de stroom wordt ingeschakeld, wordt het Franse type geselecteerd.

Het Celesta-geluid selecteren

• Houd de [Temperament]-knop ingedrukt en druk op de [Organ II]-knop. Het [Organ II]-lampje brandt oranje en het Celesta-geluid wordt geselecteerd in plaats van het Organ II-geluid.
  * Om terug te keren naar het Organ II-geluid, houdt u de [Temperament]-knop ingedrukt en drukt u nogmaals op de [Organ II]-knop.

Klankenlijst

French
[8' I]	[8' II]	[4']	[Lute]
Het geluid van het onderste klavier 8'; dit is de basisklank van het klavecimbel.	Het geluid van het bovenste klavier 8'; dit is de kenmerkend heldere klank van wanneer het plectrum zich dichter bij de brug bevindt.	Het geluid van het onderste klavier 8', één octaaf hoger.	Het geluid waarin het bovenste klavier 8' gedempt is. De naam weerspiegelt de overeenkomst van dit geluid met dat van het tokkelinstrument de luit.
Flemish
[8' I]	[8' II]	[4']	[Lute]
Het geluid van het onderste klavier 8'; dit is de basisklank van het klavecimbel.	Het geluid van het bovenste klavier 8'; dit is de kenmerkend heldere klank van wanneer het plectrum zich dichter bij de brug bevindt.	Het geluid van het onderste klavier 8', één octaaf hoger.	Het geluid waarin het bovenste klavier 8' gedempt is. De naam weerspiegelt de overeenkomst van dit geluid met dat van het tokkelinstrument de luit.
Fortepiano
[8' I]	[8' II]	[4']	[Lute]
Dit geluid speelt alleen de eerste van de drie snaren.	Dit geluid speelt alleen de tweede van de drie snaren.	Dit geluid speelt alleen de derde van de drie snaren.	Dit is het geluid van een fortepiano met twee snaren.
Het layeren van de drie geluiden [8' I]–[4'] produceert de basisklank van een fortepiano. Het layeren van de twee geluiden [8' I] en [Lute] is een van de aanbevolen geluiden.
Dyna Harpsi
[8' I]	[8' II]	[4']	[Lute]
Het geluid van het onderste klavier 8' van het Franse type, met aanraakgevoeligheid.	Het geluid van het bovenste klavier 8' van het Franse type, met aanraakgevoeligheid.	Het geluid van het onderste klavier 8' van het Franse type, één octaaf hoger, met aanraakgevoeligheid.	Het geluid van het bovenste klavier 8' van het Franse type gedempt, met aanraakgevoeligheid.
Het [4']-geluid is niet te horen als u zacht aanraakt; het is te horen als u hard speelt. Dit geluid wordt niet op zichzelf gebruikt, maar eerder in combinatie met [8' I] of [8' II] om een helderder geluid te creëren. Het [Lute]-geluid wordt normaal gesproken op zichzelf gebruikt.
Positive Organ
[Organ I]		[Organ II]
Het geluid van de Rohr Flute 8'		Het geluid van de Principal 8'+4'.
Celesta
[Organ II]
De Celesta produceert een kenmerkend charmant geluid door middel van een mechanisme dat hamers gebruikt om op metalen staven te slaan wanneer u op het klavier speelt.

Klavecimbel samples met dank aan het Hamamatsu Museum of Musical Instruments.

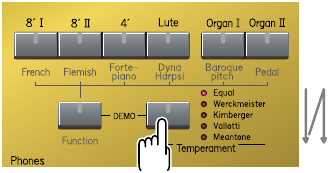

Een stemming selecteren

Met de C-30 kunt u eenvoudig de stemming wijzigen.

• Druk op de [Temperament]-knop totdat het lampje van de gewenste stemming brandt.

  Terwijl u op de [Temperament]-knop drukt, gaan de volgende stemmingsindicatoren branden; wanneer u uw vinger van de knop haalt, wordt die stemming geselecteerd.
  Als u voorbij Meantone gaat, gaat u "rond" naar Equal.

Equal wordt telkens geselecteerd wanneer de stroom wordt ingeschakeld.

Equal	Gelijke stemming
Werckmeister	Werckmeister stemming, type 1–3
Kirnberger	Kirnberger stemming, type 3
Vallotti	Vallotti
Meantone	Meantone stemming (E )

Historische stemmingen gebruiken

Door historische stemmingen te gebruiken om muziek af te spelen die geschikt is voor de kenmerken van elke stemming, kunt u de schoonheid of spanning die inherent is aan een compositie sterker naar voren brengen. Vooral bij het afspelen van een compositie die een transponeerbare stemming gebruikt en transposities bevat, verandert de sonoriteit van de akkoorden wanneer een transpositie plaatsvindt, waardoor subtiele veranderingen in de kleuring van het nummer ontstaan.

Werckmeister is een stemming die Meantone- en Pythagoras-toonladders combineert om de mate van transponeerbaarheid te verbeteren, en wordt al sinds Bach tot heden gebruikt. Kirnberger is bedacht met behulp van vergelijkbare methoden en wordt voornamelijk gebruikt bij het afspelen van de orgelwerken van Bach.

Vallotti is de meest recente van de hier beschreven stemmingen. Het ligt dicht bij de gelijkzwevende stemming, maar omdat het enigszins puur is, mengt het gemakkelijk met andere instrumenten en wordt het tegenwoordig vaak gebruikt in ensembles.

Meantone was populair in heel Europa tijdens de barok en werd gewoonlijk gebruikt door barokmuzikanten zoals Händel, evenals in composities uit de Renaissance.

Extra handige functionaliteit <Geavanceerde bediening>

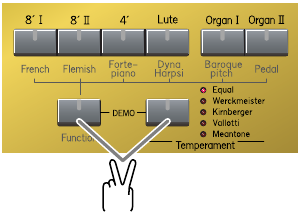

Luisteren naar de demo-nummers

De C-30 bevat demo-nummers. U kunt deze gebruiken voor geluidscontroles in een concertzaal, of u kunt gewoon genieten van het luisteren naar de geluiden van de C-30 als achtergrondmuziek.

Raadpleeg de "Demo Song List" (Lijst met demo-nummers) voor de titels van de nummers en de namen van de uitvoerders.

1. Houd de [Function]-knop ingedrukt en druk op de [Temperament]-knop.

   De indicator voor de [Organ II]-knop licht groen op en de indicator voor de [8' I]-knop knippert oranje.
   De indicatoren voor de [8' II]–[Lute]-knoppen lichten oranje op.

   U kunt de geluiden niet bedienen of op het klavier spelen terwijl een demo-uitvoering bezig is.

   De demo-nummers zijn ingedeeld in vier groepen.
   Gebruik de [8' I]–[Lute]-knoppen om tussen groepen te schakelen.
   U kunt de volgende handelingen uitvoeren terwijl een demo-nummer wordt afgespeeld.
   • U kunt op de [8' I]–[Lute]-knoppen drukken om naar het eerste demo-nummer in de geselecteerde groep te gaan.
   • Elke keer dat u op een knop drukt waarvan de indicator knippert, gaat u naar het volgende demo-nummer binnen de groep.
   • Als u op [Organ II] drukt, wordt het afspelen gepauzeerd; wanneer u nogmaals op de [Organ II]-knop drukt, wordt het afspelen hervat vanaf het punt waar u hebt gepauzeerd.
   • Als u op [Organ I] drukt, wordt het afspelen van het huidige nummer gestopt. Wanneer u op de [Organ II]-knop drukt, begint het afspelen vanaf het begin van hetzelfde nummer.
     * Het afspelen van de demo blijft alle opgenomen nummers herhalen totdat u het stopt.
2. Wanneer u het afspelen van de demo wilt stoppen, drukt u op de [Function]-knop.
   De C-30 keert terug naar de normale uitvoeringsmodus.

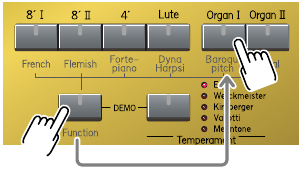

Baroktoonhoogte selecteren

U kunt veranderen van de standaardtoonhoogte "A = 440,0 Hz" naar de "A = 415,0 Hz"-stemming die vaak wordt gebruikt als baroktoonhoogte, of naar de Versailles-toonhoogte van "A = 392,0 Hz".

• Houd de [Function]-knop ingedrukt en druk op de [Baroque pitch]-knop.

  Herhaaldelijk op de knop drukken doorloopt de [Baroque pitch]-indicator door zijn verschillende toestanden, zoals dit: groen → oranje → uit → groen →...
  • Wanneer de indicator groen brandt, staat het instrument op de baroktoonhoogte "A = 415,0 Hz", en de algehele toonhoogte zal een halve toon lager zijn.
  • Wanneer de indicator oranje brandt, staat het instrument op de Versailles-toonhoogte "A = 392,0 Hz", en de algehele toonhoogte zal een hele stap lager zijn.
  • Wanneer de indicator niet brandt, staat het instrument op de standaardtoonhoogte "A = 440,0 Hz".

Als u de stemming wilt wijzigen in een andere toonhoogte, raadpleeg dan "De toonhoogte van een ander instrument aanpassen (Stemmen)" of "De toonhoogte van het klavier wijzigen (Toonhoogte wijzigen)".

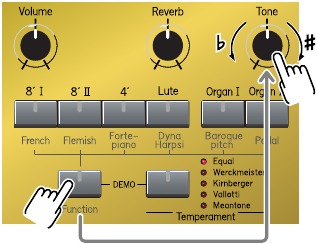

De toonhoogte van een ander instrument aanpassen (Stemmen)

Als u de C-30 samen met andere instrumenten in een ensemble bespeelt, kunt u de toonhoogte van de C-30 aanpassen aan de andere instrumenten, indien nodig.

• U kunt de referentietoonhoogte van de C-30 aanpassen in het bereik van 415,3 Hz tot 466,2 Hz.
• Wanneer u de stroom inschakelt, is deze ingesteld op A=440Hz.

• Houd de [Function]-knop ingedrukt en draai aan de [Tone]-knop.

  De middelste positie van de knop komt overeen met A=440Hz. Draai de knop naar rechts om de algehele toonhoogte te verhogen, of naar links om deze te verlagen.

• Het aanpassingsbereik is ±1/2 halve toon (50 cent).
• De toonhoogte wordt aangepast rond een middelpunt van A = 415,0 Hz als de baroktoonhoogte is geselecteerd, of rond een middelpunt van A = 392,0 Hz als de Versailles-toonhoogte is geselecteerd.

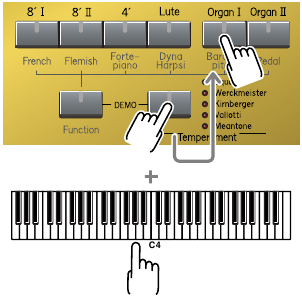

De toonhoogte van het klavier wijzigen (Toonhoogte wijzigen)

U kunt uw spel transponeren zonder de positie te wijzigen waarop u de toetsen bespeelt. Als u bijvoorbeeld een nummer speelt in een moeilijke toonsoort met veel kruisen ( ) of mollen ( ), kunt u de toonhoogte van het klavier transponeren en het stuk in een gemakkelijkere toonsoort spelen. Deze functie wordt "Toonhoogte wijzigen" genoemd.

• Houd de [Temperament]-knop ingedrukt, druk op de [Organ I]-knop, en terwijl u deze twee knoppen ingedrukt houdt, speelt u de tonica van de toonsoort waarnaar u het klavier wilt transponeren.

  Als u bijvoorbeeld wilt dat de E toonhoogte klinkt wanneer u de C-toets bespeelt, houdt u de [Temperament]-knop ingedrukt, drukt u op de [Organ I]-knop, en terwijl u deze twee knoppen ingedrukt houdt, drukt u op de E toets.
  Als dit is ingesteld op een andere toets dan C, licht de indicator van de [Temperament]-knop op.
  Om het klavier terug te zetten naar de normale toestand, houdt u de [Temperament]-knop ingedrukt, drukt u op de [Organ I]-knop, en terwijl u deze twee knoppen ingedrukt houdt, drukt u op de C-toets.
  * U kunt het klavier transponeren in een bereik van vijf halve tonen omhoog (F) of zes halve tonen omlaag (F#) ten opzichte van C.
  * U kunt de transponeerinstelling specificeren door op een toets van een willekeurig octaaf te drukken.

Direct nadat u de stroom hebt ingeschakeld, bevindt de instelling voor het wijzigen van de toonhoogte zich in de normale toestand.

Het volume van het klaviergeluid aanpassen

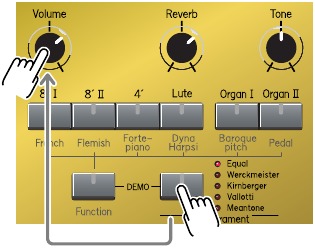

Het volume van het geluid voor sterke toetsaanslagen aanpassen

• Houd de [Temperament]-knop ingedrukt en draai aan de [Volume]-knop om het volume van het geluid aan te passen dat wordt geproduceerd door sterke toetsaanslagen.

  * Het geluid bevindt zich op het standaardniveau wanneer de knop zich in de 2-uurspositie bevindt.
  * Zodra de stroom is uitgeschakeld, keert het instrument terug naar het standaard geluidsniveau.

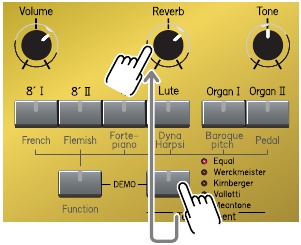

Het volume van het geluid voor het loslaten van toetsen aanpassen

• Houd de [Temperament]-knop ingedrukt en draai aan de [Reverb]-knop om het volume aan te passen van het geluid dat wordt gehoord wanneer u een toets loslaat.

  * Het geluid bevindt zich op het standaardniveau wanneer de knop zich in de 2-uurspositie bevindt.
  * Zodra de stroom is uitgeschakeld, keert het instrument terug naar het standaard geluidsniveau.

De pedaal gebruiken

De meegeleverde pedaal kan worden aangesloten op de PEDAL-aansluiting van de C-30 en worden gebruikt als de demperpedaal van een piano.

Als je de pedaal indrukt tijdens het spelen, zal de uitloop langer duren, zelfs nadat je je vingers van het klavier hebt gehaald.

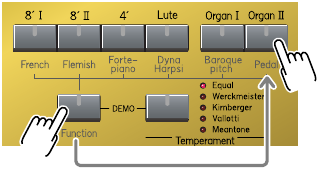

De pedaal gebruiken om van klank te wisselen

Je kunt de aangesloten pedaal gebruiken om te wisselen tussen twee sets klanken.

We verwijzen naar een toestand waarin een of meer klanken zijn geselecteerd als een "klankset". Hier is hoe je kunt wisselen tussen een "klankset opgeslagen in het geheugen" en "de momenteel geselecteerde klankset."

Voorbeeld

Sla de Franse [8' I] + [8' II] op en schakel van en naar de [Organ I]-klank

1. Selecteer de klanken die je in het geheugen wilt opslaan.
   Houd de Franse [8' I]-knop en [8' II]-knop tegelijkertijd ingedrukt, zodat hun indicatoren oplichten.
2. Terwijl je de [Function]-knop ingedrukt houdt, druk je op de [Pedal]-knop om de indicator van de [Pedal]-knop te laten oplichten.

   De klank(en) die je in stap 1 hebt geselecteerd, worden in het geheugen opgeslagen.
3. Selecteer de andere klank waarnaar je wilt wisselen.
   Druk op de [Organ I]-knop zodat de indicator oplicht.
4. Druk op de pedaal.
   De Franse [8' I]+[8' II]-klank wordt geselecteerd terwijl je de pedaal ingedrukt houdt, en je keert terug naar de [Organ I]-klank wanneer je de pedaal loslaat.
   * Als je de pedaal hebt toegewezen om van klank te wisselen, zal het indrukken van de [Function]-knop de indicator van de [Pedal]-knop laten oplichten.
   * Als je de pedaal gebruikt om tussen klanksets te wisselen, kun je hem niet als demperpedaal gebruiken.
   • Als je de pedaal als demperpedaal wilt gebruiken, houd dan de [Function]-knop nogmaals ingedrukt en druk op de [Pedal]-knop om de verlichting van de [Pedal]-knop uit te schakelen.

Als je wilt overschakelen naar een klankset die je al in de C-30 hebt opgeslagen, voer dan de volgende stappen uit.

1. Selecteer de klanken die je in het geheugen wilt opslaan.
2. Houd de [Function]-knop ingedrukt en druk op de [Pedal]-knop om het lampje van de [Pedal]-knop tijdelijk uit te schakelen.
3. Houd nogmaals de [Function]-knop ingedrukt en druk op de [Pedal]-knop, zodat het lampje van de [Pedal]-knop weer gaat branden.

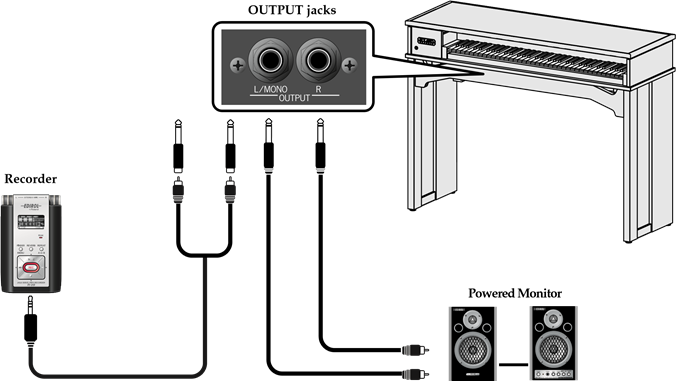

Het geluid afspelen via externe luidsprekers/je uitvoering opnemen

Je kunt externe luidsprekers aansluiten op de OUTPUT-aansluitingen voor optredens op het podium, of een recorder aansluiten om je spel op te nemen.

Om storingen en/of schade aan luidsprekers of andere apparaten te voorkomen, zet je altijd het volume lager en schakel je de stroom uit op alle apparaten voordat je aansluitingen maakt.

De stroom inschakelen

1. Schakel de stroom van de C-30 in.
2. Schakel het aangesloten apparaat in.
3. Pas het volume van elk apparaat aan.

Een uitvoering van de C-30 opnemen op een recorder

1. Start de opname op het aangesloten apparaat.
2. Speel op de C-30.
3. Als je klaar bent met spelen, stop dan de opname op het aangesloten apparaat.

De stroom uitschakelen

1. Minimaliseer het volume van de C-30 en van het aangesloten apparaat.
2. Schakel het aangesloten apparaat uit.
3. Schakel de C-30 uit.

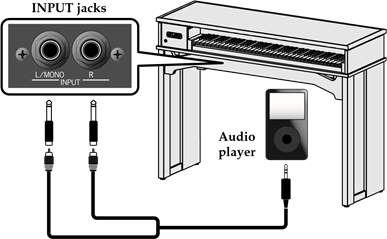

Luisteren naar het geluid van een extern apparaat via de luidsprekers van de C-30

Je kunt het geluid van een MP3-speler of ander audioapparaat dat is aangesloten op de INPUT-aansluitingen invoeren en het via de luidsprekers van de C-30 horen.

Om storingen en/of schade aan luidsprekers of andere apparaten te voorkomen, zet je altijd het volume lager en schakel je de stroom uit op alle apparaten voordat je aansluitingen maakt.

1. Minimaliseer het volume van de C-30 en je audioapparaat.
2. Schakel de stroom van de C-30 en je audioapparaat uit.
3. Gebruik een in de handel verkrijgbare audiokabel om je audioapparaat op de C-30 aan te sluiten.

   * Wanneer verbindingskabels met weerstanden worden gebruikt, kan het volumeniveau van apparatuur die op de INPUTs is aangesloten laag zijn. Als dit gebeurt, gebruik dan verbindingskabels die geen weerstanden bevatten.
4. Schakel de stroom naar je audioapparaat in.
5. Schakel de stroom van de C-30 in.
6. Pas het volume van de C-30 en je audioapparaat aan.
   Het geluid van je audioapparaat zal uit de luidsprekers van de C-30 te horen zijn.
   • Om het volume te wijzigen, pas je de instellingen op je audioapparaat aan.

De stroom uitschakelen

1. Minimaliseer het volume van de C-30 en je audioapparaat.
2. Schakel de C-30 uit.
3. Schakel je audioapparaat uit.

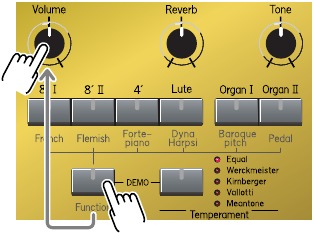

Het ingangsvolume aanpassen

Je kunt aanpassingen maken op de C-30 om het volume te regelen dat vanaf je externe audioapparaat naar de INPUT-aansluitingen wordt ingevoerd.

Het volume kan abrupt veranderen wanneer je het volume van de ingang van een extern apparaat aanpast, dus je moet de [Volume]-knop van de C-30 naar links draaien om het volume te verlagen voordat je deze aanpassing maakt.

• Terwijl je de [Function]-knop ingedrukt houdt, draai je aan de volumeknop.

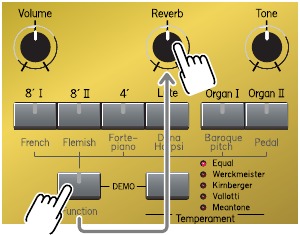

De hoeveelheid nagalm aanpassen

Wanneer je aan de Reverb-knop van het bedieningspaneel draait, wordt het nagalmeffect toegepast op het geluid van de C-30, evenals op het geluid dat via de INPUT-aansluitingen wordt ingevoerd. Je kunt de hoeveelheid nagalm aanpassen die op het ingangsgeluid wordt toegepast.

• Terwijl je de [Function]-knop ingedrukt houdt, draai je aan de Reverb-knop.


De C-30 verbinden met MIDI-apparatuur

Als u een extern MIDI-apparaat op de C-30 aansluit om prestatiegegevens te verzenden of te ontvangen, kunnen de twee apparaten elkaars prestaties aansturen.

U kunt bijvoorbeeld de C-30 gebruiken om geluiden af te spelen of geluiden te selecteren op het externe MIDI-apparaat.

Wat is MIDI?

"MIDI" staat voor "Musical Instrument Digital Interface" (digitale interface voor muziekinstrumenten) en is een wereldwijde standaard voor het uitwisselen van prestatiegegevens tussen elektronische muziekinstrumenten en computers. De C-30 biedt MIDI-aansluitingen die prestatiegegevens naar en van een extern apparaat kunnen verzenden en ontvangen. Door de C-30 via deze aansluitingen op andere apparaten aan te sluiten, kunt u profiteren van een breed scala aan mogelijkheden.

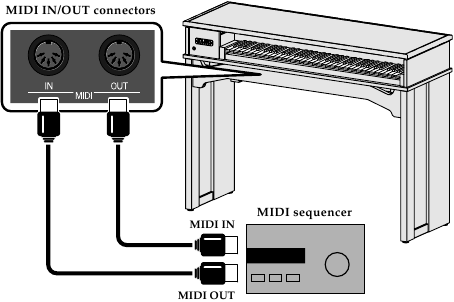

Een MIDI-sequencer aansluiten op de C-30

• Om storingen en/of schade aan luidsprekers of andere apparaten te voorkomen, moet u altijd het volume lager zetten en de stroom uitschakelen op alle apparaten voordat u aansluitingen maakt.
• Voordat u handelingen uitvoert met behulp van het bedieningspaneel van de C-30, moet u de MIDI-sequencer stoppen.

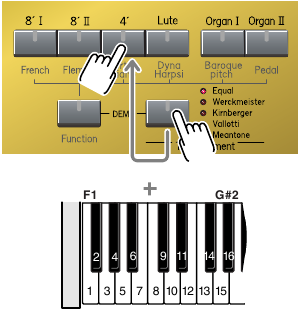

Het MIDI-kanaal instellen

Om MIDI-gegevens van of naar een ander MIDI-apparaat te verzenden of te ontvangen, moet het MIDI-kanaal van het verzendende apparaat overeenkomen met het MIDI-kanaal van het ontvangende apparaat.

• [Terwijl u de knop [Temperament] ingedrukt houdt, drukt u op de knop [4'] en terwijl u deze twee knoppen ingedrukt blijft houden, drukt u op de toets (F1–G#2) die overeenkomt met het gewenste MIDI-kanaal.


Direct nadat u de stroom hebt ingeschakeld, wordt het MIDI-kanaal ingesteld op 1.

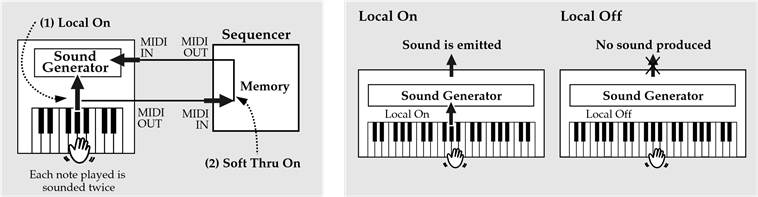

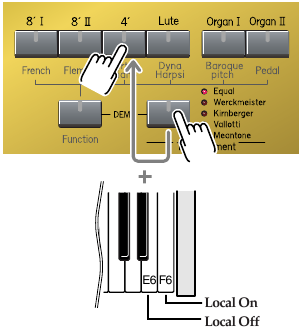

Lokale aan/uit-instelling

Als u de C-30 op een MIDI-sequencer hebt aangesloten, moet u de C-30 in de Local Off-stand zetten.

De meeste sequencers activeren hun Thru-functie, zodat de noten die u op het keyboard speelt of die door de recorder worden afgespeeld, de geluidsgeneratorsectie bereiken via beide routes (1) en (2) als de C-30 in de Local On-stand staat, waardoor noten dubbel worden afgespeeld of op onnatuurlijke wijze worden afgekapt.

Om dit te voorkomen, kiest u de instelling "Local Off" (lokaal uit) zodat route (1) wordt losgekoppeld.

• Terwijl u de knop [Temperament] ingedrukt houdt, drukt u op de knop [4'], en terwijl u beide knoppen ingedrukt blijft houden, drukt u op de meest rechtse toets (F6) om Local On te selecteren of op de toets (B6) om Local Off te selecteren.

  * Als u Local Off hebt geselecteerd en er geen sequencer is aangesloten, hoort u geen geluid wanneer u op het keyboard van de C-30 speelt.

De instelling Local On is geselecteerd wanneer u de stroom inschakelt.

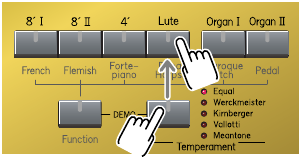

De V-LINK-functie gebruiken

V-LINK

V-LINK () is een functie waarmee muziek en beelden samen kunnen worden uitgevoerd. Door MIDI te gebruiken om twee of meer V-LINK-compatibele apparaten aan te sluiten, kunt u eenvoudig genieten van een breed scala aan visuele effecten die zijn gekoppeld aan de expressieve elementen van een muziekuitvoering.

1. Terwijl u [Temperament] ingedrukt houdt, drukt u op de knop [Lute]. De indicator van de knop [Function] zal oranje oplichten en VLINK zal aan staan. De indicator van de knop [Function] blijft branden totdat u V-LINK uitschakelt.

2. Om V-LINK uit te schakelen, houdt u nogmaals [Temperament] ingedrukt en drukt u op de knop [Lute].

Demo-songlijst

Song	Componist	Player
[8' I] group
Les Baricades Mystérieuses	François Couperin	Shinichiro Nakano
Les Roseaux
Allemande	Jacques Duphly
La Marche des Scythes	Joseph-Nicolas-Pancrace Royer
La Puce	Joseph Bodin de Boismortier
Le Rappel des Oiseaux	Jean-Philippe Rameau
New Ground	Henry Purcell
La Rameau	Antoine Forqueray
[8' II] group
Französische Suiten No. 5 Allemande	Johann Sebastian Bach	Makiko Mizunaga
Italienisches Konzert		Yuko Inoue
Partita No.1		Makiko Mizunaga
Goldberg-Variationen Aria mit verschiedenen Veränderungen
Das Wohltemperierte Klavier, 1-1
Invention No.1		Tomoko Kakuma
Invention No.4
Invention No.13
[4'] group
Herz und Mund und Tat und Leben	Johann Sebastian Bach	Makiko Mizunaga
Wachet auf, ruftuns die Stimme
Capriccio sopra la Bassa Fiamenga	Girolamo Frescobaldi	Tomoko Kakuma
Sonata a cembalo obbligato e travers solo No. 2 Siciliano	Johann Sebastian Bach	Makiko Mizunaga
Sonate für Querflote und bezifferten Bass op.1-5 Bourrée	Georg Friedrich Händel
[Lute] group
Sonate für Klavier No. 8 "Pathétique"	Ludwig van Beethoven	Yuko Inoue
Miniature No.1 for Dynamic Harpsichord	John Maul	John Maul
Miniature No.2 for Dynamic Harpsichord
Miniature No.3 for Dynamic Harpsichord
Peer Gynt, Suite No.1 "Anitra's Dance"	Edvard Hagerup Grieg

* Alle rechten voorbehouden. Ongeautoriseerd gebruik van dit materiaal voor andere doeleinden dan privé, persoonlijk genot is een schending van de toepasselijke wetten.

* Er worden geen gegevens voor de muziek die wordt afgespeeld, uitgevoerd via MIDI OUT.

* Met betrekking tot "Das Wohltemperierte Klavier, 1-1 (Ave Maria)," "Wachet auf, reftuns die Stimme," "Sonata a cembalo obbligato e travers solo No.2 Siciliano," en "Sonate fur Querflote und bezifferten Bass op. 1-5 Bourree" zijn deze nummers gearrangeerd voor ensemble met een fluit- of blokfluitmelodie. Voor meespeel-doeleinden bevatten de nummers niet de fluit-, blokfluit-, orgel- of klavecimbelpartijen (hoofdthema).

MIDI-implementatiediagram

Digitaal klavecimbel
Model C-30

Datum: 29 januari 2007
Versie: 1.00

Functie...		Verzonden	Herkend	Opmerkingen
Basiskanaal	Standaard	1	1
	Gewijzigd	1–16	1–16
Modus	Standaard	Modus 3	Modus 3
	Berichten	X	X
	Gewijzigd	**************
Nootnummer:	Echte stem	23–94	0–127
		**************	0–127
Snelheid	Noot AAN	O	O
	Noot UIT	O	X
After Touch	Toetsen	X	X
	Ch's	X	X
Pitch Bend		X	X
Control Change	0, 32	O	O	Bank select
	6, 38	O	O	Data-invoer
	11	X	O	Expressie
	64	O	O (Toon)	Hold 1
	74	O (Toon)	O (Reverb)	Helderheid
	91	O (Reverb)	O	Effect 1
	100, 101	O		RPN LSB, MSB
Prog Change	: True #	O	O
		**************	0–3
System Exclusive		O	O
System Common	: Song Pos	X	X
	: Song Sel	X	X
	: Tune	X	X
System Real Time	: Clock	X	X
	: Command	X	X
Aux Message	: All sound off	X	O
	: Reset all controllers	X	O
	: Local ON/OFF	X	O
	: All Notes OFF	X	O
	: Active Sense	O	O
	: Reset	X	X
Opmerkingen
Modus 1: OMNI AAN, POLY		Modus 2: OMNI AAN, MONO		O: Ja
Modus 3: OMNI UIT, POLY		Modus 4: OMNI UIT, MONO		X: Nee

Specificaties

C-30: Digital Harpsichord
Keyboard	61 toetsen (F-schaal, klavecimbelmechanisme)
<Klankgenerator>
Maximale polyfonie	128 stemmen
Tonen	6 (8 voet I, 8 voet II, 4 voet, luit, orgel I, orgel II, celesta) 4 types: Frans type, Vlaams type, Fortepiano, Dynamic Harpsichord
Effect	Reverb
Bedieningselementen	Volumeknop, Reverbknop, Toonknop
Toonsoorttranspositie	-6 tot +5 (halve toonstappen)
Temperament	5 types (gelijkzwevend, Werckmeister, Kirnberger, Vallotti, middentoon)
Baroktoonhoogte	415 Hz / 392 Hz
Hoofdstemming	440/415 Hz, ±50 cent
<Overige>
Pedaal	Damper / Toonverandering
Luidsprekers	12 cm x 2, 8 cm x 2
Nominaal uitgangsvermogen	13 W x 2
Aansluitingen	Telefoonaansluiting (stereo) Uitgangsaansluitingen (L/Mono, R) Ingangsaansluitingen (L/Mono, R) MIDI-aansluitingen (In, Out) Pedaalaansluiting AC-adapteraansluiting
Stroomvoorziening	AC-adapter
Stroomverbruik	25 W (AC 117 V), 25 W (AC 230 V), 25 W (AC 240 V)
Kastafwerking	Gesimuleerd mahonie
Afmetingen (inclusief de standaard)	(Deksel gesloten) 1.100 (B) x 380 (D) x 830 (H) mm 43-5/16 (B) x 15 (D) x 32-11/16 (H) inch (Deksel geopend) 1.100 (B) x 450 (D) x 1170 (H) mm 43-5/16 (B) x 17-3/4 (D) x 46-1/16 (H) inch
Gewicht (inclusief de standaard)	25 + 13 kg: totaal 38 kg
Accessoires	Gebruikershandleiding, AC-adapter, Stroomkabel, Muziekstandaard, Damperpedaal (DP-10), Afbeeldingenbord, Decoratief paneel
Optie	Bank (BNC-29) Afbeeldingenbord (OP-C30PB-serie) Decoratief paneel (OP-C30DP-serie)

* In het belang van productverbetering kunnen de specificaties en/of het uiterlijk van dit apparaat zonder voorafgaande kennisgeving worden gewijzigd.

* Roland Corporation wil de collectie Molinari-Pradelli bedanken voor de toestemming om de afbeelding 'Estasi de Santa Maria Madalena' van Marcantonio Franceschini te reproduceren voor deze limited edition van het C-30 klavecimbel.

De C-30-standaard monteren

• Zorg ervoor dat er een andere persoon aanwezig is om te helpen met de montage en installatie.
• Wees voorzichtig bij het monteren van de standaard en oefen geen overmatige kracht uit op enig onderdeel. Dit kan de hardware vervormen of de houten onderdelen beschadigen.
• Wees voorzichtig bij het monteren of verplaatsen van de standaard om uw handen niet te beknellen of het apparaat op uw voeten te laten vallen.
• Als u de knopbouten verwijdert, bewaar ze dan op een veilige plaats buiten het bereik van kinderen, zodat ze niet per ongeluk kunnen worden ingeslikt.

Controleer de meegeleverde items

1. Zijpaneel A
2. Zijpaneel B
3. Middenpaneel C
4. Middenpaneel D
5. Inbussleutel
6. Knopbouten (2 stuks)
7. DP-10 (accessoirepedaal)
   * Raadpleeg de gebruikershandleiding van de C-30

Montageprocedure

1. Bevestig één uiteinde van middenpaneel "C" aan zijpaneel "A".
   Richt middenpaneel "C" zo dat de hardware zich aan de binnenkant bevindt, en haak de hardware van middenpaneel "C" op de pennen van zijpaneel "A", en druk middenpaneel "C" naar beneden.

2. Bevestig het andere uiteinde van middenpaneel "C" aan zijpaneel "B".
   Gebruik uw hand om middenpaneel "C" te ondersteunen en haak de hardware van middenpaneel "C" op de pennen van zijpaneel "B", en druk middenpaneel "C" naar beneden.

3. Bevestig middenpaneel "D".
   Richt middenpaneel "D" zo dat de hardware zich aan de binnenkant bevindt, en haak de hardware aan elk uiteinde van middenpaneel "D" op de pennen van zijpanelen "A" en "B" en druk middenpaneel "D" naar beneden.

4. Draai met de meegeleverde inbussleutel de bouten vast die al in de middenpanelen zijn geïnstalleerd.
   Draai eerst de bouten op de vier locaties lichtjes aan en draai de bouten vervolgens stevig vast zodat de standaard niet schommelt of wiebelt.

   * Als u de decoratieve panelen gaat vervangen, doe dit dan voordat u het instrument op de standaard plaatst. Raadpleeg de instructies die bij de decoratieve panelen zijn geleverd voor meer informatie over het vervangen ervan.
   * Nadat u de standaard hebt gemonteerd, bevestigt u de meegeleverde inbussleutel aan de houder aan de binnenkant van zijpaneel "A" om te voorkomen dat deze verloren gaat.
   Ontgrendel de houder, plaats de inbussleutel in de juiste positie en vergrendel de houder vervolgens opnieuw.
   Wanneer u de houder ontgrendelt, drukt u de onderdelen omhoog die zijn gemarkeerd met (a) in de afbeelding.

5. Lijn de hoofdeenheid uit met de standaard.
   Plaats de hoofdeenheid op de standaard zodat de vier voeten aan de onderkant van de eenheid in de binnenkant van de standaard passen, en draai vervolgens de twee knopbouten stevig vast om de eenheid aan de standaard te bevestigen.

   * Wees voorzichtig om uw handen niet te beknellen.

Voorzichtigheid bij het demonteren van de standaard

• Verwijder de twee knopbouten, scheid de hoofdeenheid van de standaard en draai vervolgens de vier bouten van de middenpanelen los om de standaard in omgekeerde volgorde van montage te demonteren.

  * Als u de bouten losdraait totdat de koppen zichtbaar zijn, kunt u de standaard demonteren. Verwijder de bouten niet helemaal.

Bij het verplaatsen van het instrument

• Als het instrument binnen dezelfde ruimte moet worden verplaatst, moet het voorzichtig worden verplaatst door twee personen die het instrument op de locaties in het diagram vasthouden.

• Als het instrument uit de kamer of naar een andere kamer moet worden verplaatst, moet u de hoofdeenheid van de standaard scheiden en ze afzonderlijk dragen. Het gedeelte dat de hoofdeenheid en de standaard verbindt, kan beschadigd raken als u probeert het instrument te vervoeren zonder de hoofdeenheid en de standaard te scheiden.
• Draag de hoofdeenheid en de standaard in een horizontale positie wanneer u ze verplaatst.

HET APPARAAT VEILIG GEBRUIKEN

Voor het VK

DE DRAADJES IN DEZE NETVOEDINGSKABEL ZIJN GEKLEURD VOLGENS DE VOLGENDE CODE.
BLAUW: NEUTRAAL
BRUIN: LIVE

Aangezien de kleuren van de draadjes in de netvoedingskabel van dit apparaat mogelijk niet overeenkomen met de gekleurde markeringen die de terminals in uw stekker identificeren, gaat u als volgt te werk:

De draad die BLAUW is, moet worden aangesloten op de terminal die is gemarkeerd met de letter N of die ZWART is.

De draad die BRUIN is, moet worden aangesloten op de terminal die is gemarkeerd met de letter L of die ROOD is.

Onder geen enkele omstandigheid mogen een van de bovenstaande draden worden aangesloten op de aardterminal van een stekker met drie pinnen.

Lees, voordat u dit apparaat gebruikt, zorgvuldig de paragrafen "HET APPARAAT VEILIG GEBRUIKEN" en "BELANGRIJKE OPMERKINGEN". Deze paragrafen bevatten belangrijke informatie over de juiste werking van het apparaat. Om er zeker van te zijn dat u elk onderdeel van uw nieuwe apparaat goed begrijpt, dient u de gebruiksaanwijzing volledig door te lezen. Bewaar de handleiding en houd deze bij de hand als handige referentie.

INSTRUCTIES TER VOORKOMING VAN BRAND, ELEKTRISCHE SCHOK OF LETSELS AAN PERSONEN

Over en Mededelingen

	Wordt gebruikt voor instructies die bedoeld zijn om de gebruiker te waarschuwen voor het risico van overlijden of ernstig letsel als het apparaat onjuist wordt gebruikt.
	Wordt gebruikt voor instructies die bedoeld zijn om de gebruiker te waarschuwen voor het risico van letsel of materiële schade als het apparaat onjuist wordt gebruikt. * Materiële schade verwijst naar schade of andere nadelige effecten veroorzaakt met betrekking tot het huis en al zijn meubels, evenals huisdieren.

Over de symbolen

	Het symbool waarschuwt de gebruiker voor belangrijke instructies of waarschuwingen. De specifieke betekenis van het symbool wordt bepaald door het ontwerp in de driehoek. In het geval van het symbool links wordt het gebruikt voor algemene waarschuwingen of attenties voor gevaar.
	Het symbool waarschuwt de gebruiker voor zaken die nooit mogen worden uitgevoerd (zijn verboden). De specifieke zaak die niet mag worden gedaan, wordt aangegeven door het ontwerp in de cirkel. In het geval van het symbool links betekent dit dat het apparaat nooit mag worden gedemonteerd.
	Het ● symbool waarschuwt de gebruiker voor zaken die moeten worden uitgevoerd. De specifieke zaak die moet worden gedaan, wordt aangegeven door het ontwerp in de cirkel. In het geval van het symbool links betekent dit dat de stekker van het netsnoer uit het stopcontact moet worden getrokken.

NEEM ALTIJD HET VOLGENDE IN ACHT

• Open (of wijzig op geen enkele manier) het apparaat of de AC-adapter niet.
• Probeer niet om het apparaat te repareren of onderdelen ervan te vervangen (behalve wanneer deze handleiding specifieke instructies geeft om dit te doen). Laat alle onderhoudswerkzaamheden over aan uw dealer, het dichtstbijzijnde Roland Service Center of een erkende Roland-distributeur, zoals vermeld op de pagina "Informatie".
• Gebruik of bewaar het apparaat nooit op plaatsen die:
  • Blootstaan aan extreme temperaturen (bijv. direct zonlicht in een afgesloten voertuig, in de buurt van een verwarmingskanaal, bovenop warmte genererende apparatuur); of
  • Vochtig zijn (bijv. baden, wasruimten, op natte vloeren); of
  • Vochtig zijn; of
  • Blootgesteld zijn aan regen; of
  • Stoffig zijn; of
  • Blootstaan aan hoge trillingsniveaus.
• Zorg er altijd voor dat het apparaat zo is geplaatst dat het waterpas staat en stabiel blijft. Plaats het nooit op stands die kunnen wiebelen, of op hellende oppervlakken.
• Zorg ervoor dat u alleen de AC-adapter gebruikt die bij het apparaat is geleverd. Zorg er ook voor dat de netspanning op de installatie overeenkomt met de ingangsspanning die op de behuizing van de AC-adapter is aangegeven. Andere AC-adapters kunnen een andere polariteit gebruiken of ontworpen zijn voor een andere spanning, dus het gebruik ervan kan leiden tot schade, storingen of elektrische schokken.
• Gebruik alleen het meegeleverde netsnoer. Het meegeleverde netsnoer mag ook niet met een ander apparaat worden gebruikt.
• Draai of buig het netsnoer niet overmatig en plaats er geen zware voorwerpen op. Dit kan het snoer beschadigen, waardoor de elementen worden doorgesneden en er kortsluiting ontstaat. Beschadigde snoeren zijn brand- en schokgevaarlijk!
• Dit apparaat kan, afzonderlijk of in combinatie met een versterker en hoofdtelefoon of luidsprekers, geluidsniveaus produceren die permanent gehoorverlies kunnen veroorzaken. Gebruik het apparaat niet gedurende langere tijd op een hoog volumeniveau of op een niveau dat oncomfortabel is. Als u gehoorverlies of oorsuizen ervaart, moet u onmiddellijk stoppen met het gebruik van het apparaat en een audioloog raadplegen.
• Laat geen voorwerpen (bijv. brandbaar materiaal, munten, pinnen); of vloeistoffen van welke aard dan ook (water, frisdrank, enz.) in het apparaat terechtkomen.
• Schakel onmiddellijk de stroom uit, haal de AC-adapter uit het stopcontact en vraag om onderhoud door uw dealer, het dichtstbijzijnde Roland Service Center of een erkende Roland-distributeur, zoals vermeld op de pagina "Informatie" wanneer:
  • De AC-adapter, het netsnoer of de stekker is beschadigd; of
  • Als er rook of een ongewone geur optreedt
  • Er voorwerpen in het apparaat zijn gevallen of er vloeistof op het apparaat is gemorst; of
  • Het apparaat is blootgesteld aan regen (of anderszins nat is geworden); of
  • Het apparaat niet normaal lijkt te werken of een duidelijke verandering in prestaties vertoont.
• In huishoudens met kleine kinderen moet een volwassene toezicht houden totdat het kind in staat is om alle regels te volgen die essentieel zijn voor een veilige bediening van het apparaat.
• Bescherm het apparaat tegen sterke schokken.
  (Laat het niet vallen!)
• Forceer het netsnoer van het apparaat niet om een stopcontact te delen met een onredelijk aantal andere apparaten. Wees vooral voorzichtig bij het gebruik van verlengsnoeren — het totale vermogen dat wordt gebruikt door alle apparaten die u op het stopcontact van het verlengsnoer hebt aangesloten, mag nooit de vermogenswaarde (watt/ampère) voor het verlengsnoer overschrijden. Overmatige belasting kan ervoor zorgen dat de isolatie op het snoer opwarmt en uiteindelijk doorsmelt.
• Raadpleeg, voordat u het apparaat in een vreemd land gebruikt, uw dealer, het dichtstbijzijnde Roland Service Center of een erkende Roland-distributeur, zoals vermeld op de pagina "Informatie".

• Het apparaat en de AC-adapter moeten zo worden geplaatst dat hun locatie of positie de juiste ventilatie niet belemmert.
• Pak altijd alleen de stekker op het snoer van de AC-adapter vast wanneer u deze in een stopcontact of dit apparaat steekt of eruit trekt.
• Met regelmatige tussenpozen moet u de AC-adapter uit het stopcontact halen en deze reinigen door met een droge doek al het stof en andere ophopingen van de tanden te vegen. Haal ook de stekker uit het stopcontact wanneer het apparaat gedurende langere tijd niet wordt gebruikt. Elke ophoping van stof tussen de stekker en het stopcontact kan leiden tot slechte isolatie en tot brand leiden.
• Probeer te voorkomen dat snoeren en kabels in de knoop raken. Alle snoeren en kabels moeten ook zo worden geplaatst dat ze buiten het bereik van kinderen zijn.
• Klim nooit op het apparaat en plaats er geen zware voorwerpen op.
• Raak de AC-adapter of de stekkers nooit aan met natte handen wanneer u deze in een stopcontact of dit apparaat steekt of eruit trekt.
• Als u het instrument moet verplaatsen, neem dan de onderstaande voorzorgsmaatregelen in acht. Er zijn minstens twee personen nodig om het apparaat veilig op te tillen en te verplaatsen. Het moet zorgvuldig worden behandeld en te allen tijde waterpas worden gehouden. Pak het frame van de standaard vast. Zorg ervoor dat u een stevige grip hebt om uzelf te beschermen tegen letsel en het instrument tegen schade.
  • Koppel het netsnoer los.
  • Koppel alle snoeren los die van externe apparaten komen.
  • Klap de lessenaar omlaag.
  • Bevestig de steunbalken in hun haken.
  • Sluit het deksel.
• Voordat u het apparaat schoonmaakt, schakelt u de stroom uit en haalt u de AC-adapter uit het stopcontact.
• Wanneer u vermoedt dat er bliksem in uw omgeving is, koppelt u de AC-adapter los van het stopcontact.
• Wees voorzichtig bij het openen/sluiten van het deksel, zodat u uw vingers niet beknelt. Toezicht door een volwassene wordt aanbevolen wanneer kleine kinderen het apparaat gebruiken.
• Let bij het gebruik van de bank op de volgende punten:
  • Gebruik de bank niet als speelgoed of als opstapje.
  • Laat niet twee of meer personen op de bank zitten.
• Als u de schroeven voor de lessenaar, de knopbouten en de decoratieve paneelstoppers verwijdert, bewaar ze dan op een veilige plaats buiten het bereik van kinderen, zodat ze niet per ongeluk kunnen worden ingeslikt.
• Laat geen vlambron zoals een aansteker of een sigaret in de buurt komen van het gaas op het bovenoppervlak van het instrument.

BELANGRIJKE OPMERKINGEN

Voeding

• Sluit dit apparaat niet aan op hetzelfde stopcontact als een elektrisch apparaat dat wordt bestuurd door een inverter (zoals een koelkast, wasmachine, magnetron of airconditioner), of dat een motor bevat. Afhankelijk van de manier waarop het elektrische apparaat wordt gebruikt, kan ruis van de voeding ervoor zorgen dat dit apparaat niet goed functioneert of hoorbare ruis produceert. Als het niet mogelijk is om een afzonderlijk stopcontact te gebruiken, sluit u een ruisfilter aan tussen dit apparaat en het stopcontact.
• De AC-adapter begint warmte te genereren na langdurig gebruik. Dit is normaal en geen reden tot bezorgdheid.
• Voordat u dit apparaat aansluit op andere apparaten, schakelt u de stroom naar alle apparaten uit. Dit helpt storingen en/of schade aan luidsprekers of andere apparaten te voorkomen.

Plaatsing

• Tijdens het gebruik moet dit apparaat op een afstand van minimaal 10 cm van muren worden geplaatst.
• Het gebruik van het apparaat in de buurt van eindversterkers (of andere apparatuur met grote vermogenstransformatoren) kan brom veroorzaken. Om het probleem te verhelpen, wijzigt u de oriëntatie van dit apparaat of verplaatst u het verder van de bron van interferentie.
• Dit apparaat kan de radio- en televisieontvangst verstoren. Gebruik dit apparaat niet in de buurt van dergelijke ontvangers.
• Er kan ruis ontstaan als draadloze communicatieapparaten, zoals mobiele telefoons, in de buurt van dit apparaat worden gebruikt. Dergelijke ruis kan optreden bij het ontvangen of initiëren van een gesprek, of tijdens het converseren. Als u dergelijke problemen ondervindt, moet u dergelijke draadloze apparaten verplaatsen zodat ze zich op een grotere afstand van dit apparaat bevinden, of ze uitschakelen.
• Stel het apparaat niet bloot aan direct zonlicht, plaats het niet in de buurt van apparaten die warmte uitstralen, laat het niet achter in een afgesloten voertuig en stel het niet bloot aan extreme temperaturen. Laat ook geen verlichtingsapparaten die normaal worden gebruikt terwijl hun lichtbron zich zeer dicht bij het apparaat bevindt (zoals een pianolamp) of krachtige schijnwerpers gedurende langere tijd op hetzelfde gebied van het apparaat schijnen. Overmatige hitte kan het apparaat vervormen of verkleuren.
• Wanneer het apparaat wordt verplaatst van de ene locatie naar de andere waar de temperatuur en/of vochtigheid sterk verschilt, kunnen zich waterdruppels (condensatie) in het apparaat vormen. Schade of storing kan optreden als u het apparaat in deze toestand probeert te gebruiken. Daarom moet u het apparaat enkele uren laten staan voordat u het gebruikt, totdat de condensatie volledig is verdampt.
• Laat rubber, vinyl of soortgelijke materialen niet gedurende lange tijd op het apparaat liggen. Dergelijke objecten kunnen de afwerking verkleuren of anderszins schadelijk beïnvloeden.
• Laat geen objecten bovenop het toetsenbord liggen. Dit kan de oorzaak zijn van storingen, zoals toetsen die geen geluid meer produceren.
• Plak geen stickers, emblemen of dergelijke op dit instrument. Het verwijderen van dergelijke materialen van het instrument kan de buitenkant beschadigen.

Onderhoud

• Gebruik een droge, zachte doek om het apparaat schoon te maken; of een die licht bevochtigd is. Probeer het hele oppervlak af te vegen met een gelijke hoeveelheid kracht, waarbij u de doek in de richting van de nerf van het hout beweegt. Te hard wrijven op hetzelfde gebied kan de afwerking beschadigen.
• Gebruik nooit benzine, verdunners, alcohol of oplosmiddelen van welke aard dan ook, om de mogelijkheid van verkleuring en/of vervorming te voorkomen.

Reparaties en gegevens

• Houd er rekening mee dat alle gegevens in het geheugen van het apparaat verloren kunnen gaan wanneer het apparaat ter reparatie wordt verzonden. Belangrijke gegevens moeten altijd worden geback-upt in een ander MIDI-apparaat (bijvoorbeeld een sequencer) of op papier worden genoteerd (indien mogelijk). Tijdens reparaties wordt de nodige zorg besteed om het verlies van gegevens te voorkomen. In bepaalde gevallen (zoals wanneer de circuits die verband houden met het geheugen zelf defect zijn), betreuren we het echter dat het mogelijk niet mogelijk is om de gegevens te herstellen, en Roland aanvaardt geen aansprakelijkheid met betrekking tot dergelijk gegevensverlies.

Aanvullende voorzorgsmaatregelen

• Gebruik een redelijke hoeveelheid zorg bij het gebruik van de knoppen, schuifregelaars of andere bedieningselementen van het apparaat; en bij het gebruik van de aansluitingen en connectoren. Ruwe behandeling kan leiden tot storingen.
• Wanneer u alle kabels aansluit/loskoppelt, pakt u de connector zelf vast — trek nooit aan de kabel. Op deze manier voorkomt u kortsluiting of schade aan de interne elementen van de kabel.
• Een kleine hoeveelheid warmte zal tijdens normaal bedrijf van het apparaat uitstralen.
• Om uw buren niet te storen, probeert u het volume van het apparaat op een redelijk niveau te houden. U kunt er de voorkeur aan geven om een hoofdtelefoon te gebruiken, zodat u zich geen zorgen hoeft te maken over de mensen om u heen (vooral als het laat op de avond is).
• Wanneer u het apparaat moet vervoeren, verpak het dan in schokabsorberend materiaal. Het vervoeren van het apparaat zonder dit te doen, kan ertoe leiden dat het bekrast of beschadigd raakt en kan leiden tot storingen.
• Oefen geen onnodige kracht uit op de lessenaar terwijl deze in gebruik is.
• Sommige aansluitkabels bevatten weerstanden. Gebruik geen kabels met weerstanden voor aansluiting op dit apparaat. Het gebruik van dergelijke kabels kan ervoor zorgen dat het geluidsniveau extreem laag is of onmogelijk te horen is. Neem voor informatie over kabelspecificaties contact op met de fabrikant van de kabel.
• Afhankelijk van de omstandigheden van een bepaalde opstelling, kunt u een onaangenaam gevoel ervaren of het gevoel hebben dat het oppervlak korrelig aanvoelt wanneer u de metalen delen van andere objecten, zoals gitaren, aanraakt. Dit komt door een infinitesimale elektrische lading, die absoluut onschadelijk is. Als u zich hier echter zorgen over maakt, sluit u de aardklem (zie afbeelding) aan op een externe aarde. Wanneer het apparaat is geaard, kan een lichte brom optreden, afhankelijk van de bijzonderheden van uw installatie. Als u niet zeker bent van de aansluitmethode, neem dan contact op met het dichtstbijzijnde Roland Service Center of een geautoriseerde Roland-distributeur, zoals vermeld op de pagina "Informatie".
  Ongeschikte plaatsen voor aansluiting
  • Waterleidingen (kunnen leiden tot schokken of elektrocutie)
  • Gasleidingen (kunnen leiden tot brand of explosie)
  • Telefoonlijn aarde of bliksemafleider (kan gevaarlijk zijn in geval van bliksem)

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

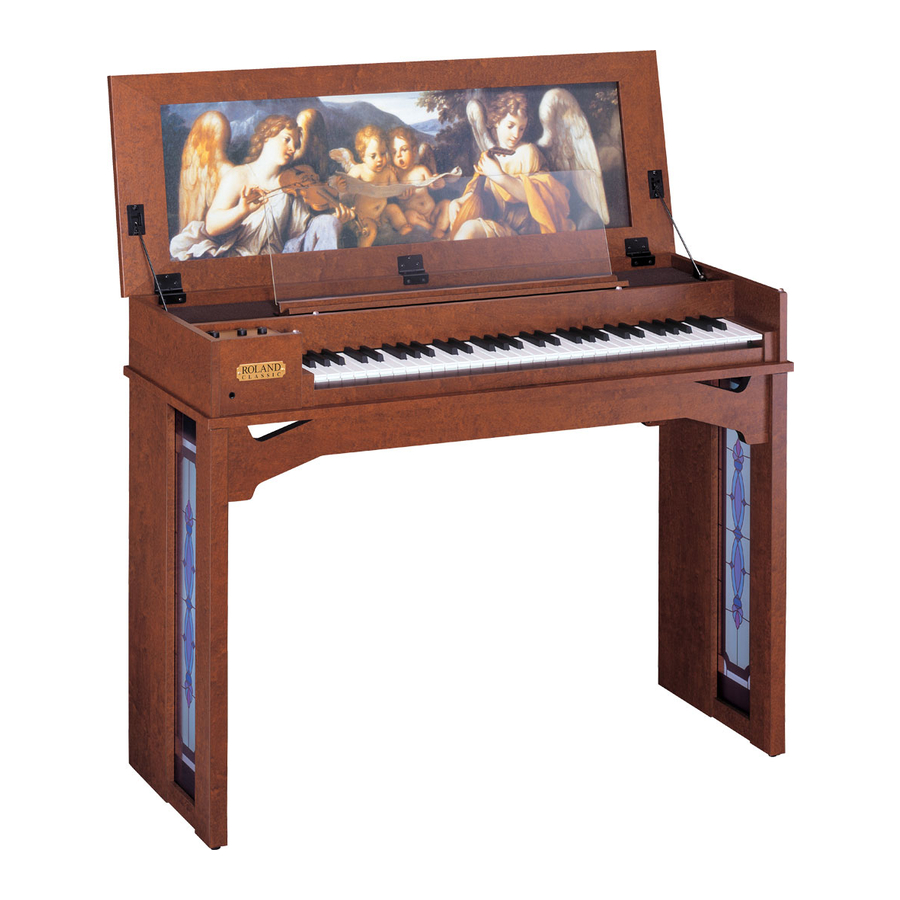

Download Roland C-230 - Klassieke Keyboard Handleiding

Beschikbare talen
