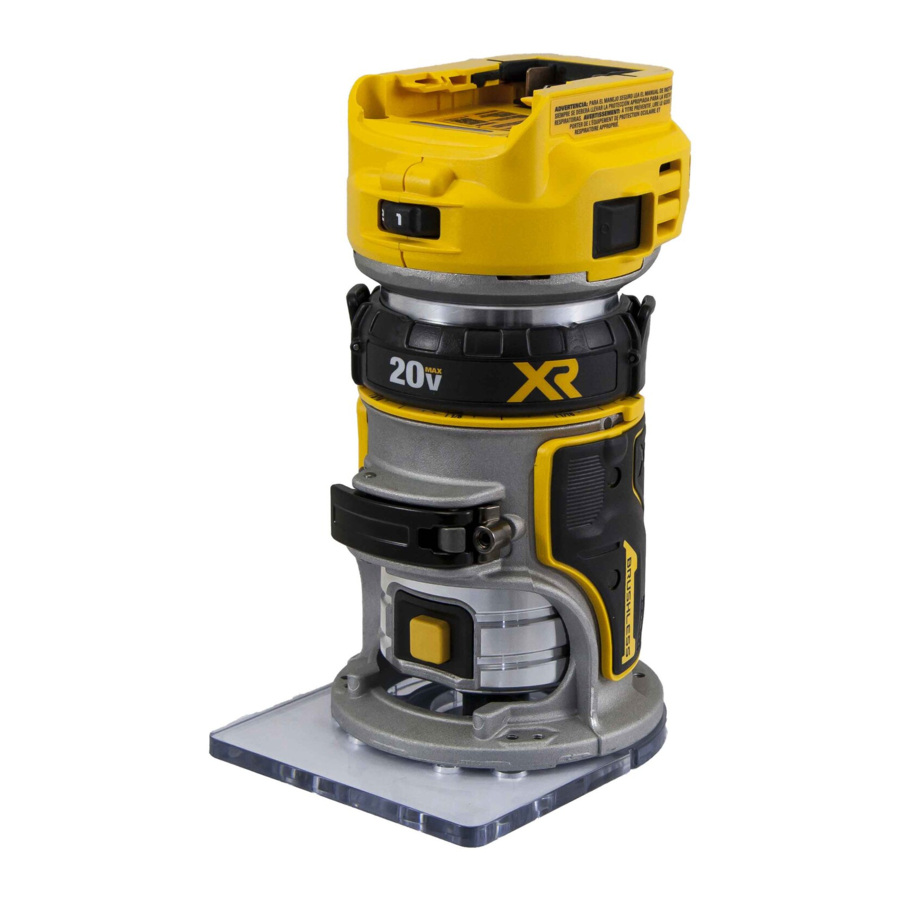

DeWalt DCW600 - Compacte Snoerloze Bovenfrees Handleiding

Definities: Veiligheidswaarschuwingssymbolen en -woorden

Deze handleiding gebruikt de volgende veiligheidswaarschuwingssymbolen en -woorden om u te waarschuwen voor gevaarlijke situaties en het risico op persoonlijk letsel of schade aan eigendommen.

Geeft een direct gevaarlijke situatie aan die, indien niet vermeden, zal leiden tot de dood of ernstig letsel.

Geeft een potentieel gevaarlijke situatie aan die, indien niet vermeden, zou kunnen leiden tot de dood of ernstig letsel.

Geeft een potentieel gevaarlijke situatie aan die, indien niet vermeden, kan leiden tot licht of matig letsel.
(Gebruikt zonder woord) Geeft een veiligheidsgerelateerd bericht aan.
LET OP: Geeft een handeling aan die geen verband houdt met persoonlijk letsel die, indien niet vermeden, kan leiden tot materiële schade.

Lees alle veiligheidswaarschuwingen en alle instructies. Het niet opvolgen van de waarschuwingen en instructies kan leiden tot elektrische schok, brand en/of ernstig letsel.

Om het risico op letsel te verminderen, dient u de handleiding te lezen.

Als u vragen of opmerkingen heeft over dit of een ander DeWALT-gereedschap, kunt u ons gratis bellen op: 1-800-4-D e WALT (1-800-433-9258).

ALGEMENE WAARSCHUWINGEN VOOR ELEKTRISCH GEREEDSCHAP

Lees alle veiligheidswaarschuwingen, instructies, illustraties en specificaties die bij dit elektrische gereedschap zijn geleverd. Het niet opvolgen van alle onderstaande instructies kan leiden tot elektrische schok, brand en/of ernstig letsel.
BEWAAR ALLE WAARSCHUWINGEN EN INSTRUCTIES VOOR TOEKUNSTIG GEBRUIK.
De term "elektrisch gereedschap" in de waarschuwingen verwijst naar uw door het elektriciteitsnet aangedreven (met snoer) elektrische gereedschap of door batterijen aangedreven (draadloze) elektrische gereedschap.

1. Veiligheid werkgebied
   1. Houd het werkgebied schoon en goed verlicht. Rommelige of donkere gebieden nodigen uit tot ongelukken.
   2. Gebruik geen elektrisch gereedschap in explosieve atmosferen, zoals in de aanwezigheid van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap veroorzaakt vonken die het stof of de dampen kunnen ontsteken.
   3. Houd kinderen en omstanders uit de buurt tijdens het gebruik van elektrisch gereedschap. Afleidingen kunnen ertoe leiden dat u de controle verliest.
2. Elektrische veiligheid
   1. De stekkers van het elektrische gereedschap moeten overeenkomen met het stopcontact. Wijzig de stekker nooit op enigerlei wijze. Gebruik geen adapterstekkers bij geaarde elektrische gereedschappen. Ongemodificeerde stekkers en passende stopcontacten verminderen het risico op elektrische schokken.
   2. Vermijd lichamelijk contact met geaarde oppervlakken, zoals leidingen, radiatoren, fornuizen en koelkasten. Er is een verhoogd risico op elektrische schokken als uw lichaam geaard is.
   3. Stel elektrisch gereedschap niet bloot aan regen of natte omstandigheden. Water dat een elektrisch gereedschap binnendringt, verhoogt het risico op elektrische schokken.
   4. Maak geen misbruik van het snoer. Gebruik het snoer nooit om het elektrische gereedschap te dragen, te trekken of los te koppelen. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende onderdelen. Beschadigde of verwarde snoeren verhogen het risico op elektrische schokken.
   5. Wanneer u elektrisch gereedschap buitenshuis gebruikt, gebruik dan een verlengsnoer dat geschikt is voor buitengebruik. Het gebruik van een snoer dat geschikt is voor buitengebruik vermindert het risico op elektrische schokken.
   6. Als het gebruik van een elektrisch gereedschap op een vochtige plaats onvermijdelijk is, gebruik dan een aardlekschakelaar (GFCI) beveiligde voeding. Het gebruik van een GFCI vermindert het risico op elektrische schokken.
3. Persoonlijke veiligheid
   1. Blijf alert, let op wat u doet en gebruik uw gezond verstand bij het bedienen van elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicatie. Een moment van onoplettendheid tijdens het gebruik van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.
   2. Gebruik persoonlijke beschermingsmiddelen. Draag altijd oogbescherming. Beschermende uitrusting zoals een stofmasker, antislip veiligheidsschoenen, een harde hoed of gehoorbescherming die geschikt is voor de juiste omstandigheden, vermindert persoonlijk letsel.
   3. Voorkom onbedoeld starten. Zorg ervoor dat de schakelaar in de uit-stand staat voordat u verbinding maakt met de stroombron en/of het batterijpakket, het gereedschap oppakt of draagt. Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of het inschakelen van elektrisch gereedschap waarbij de schakelaar aan staat, nodigt uit tot ongelukken.
   4. Verwijder een verstelsleutel of moersleutel voordat u het elektrische gereedschap aanzet. Een moersleutel of een sleutel die aan een draaiend onderdeel van het elektrische gereedschap is bevestigd, kan leiden tot persoonlijk letsel.
   5. Reik niet te ver. Houd te allen tijde een goede positie en evenwicht. Dit zorgt voor een betere controle over het elektrische gereedschap in onverwachte situaties.
   6. Kleed u gepast. Draag geen losse kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende onderdelen. Losse kleding, sieraden of lang haar kunnen in bewegende onderdelen vast komen te zitten.
   7. Als er voorzieningen zijn voor de aansluiting van stofafzuiging en opvangfaciliteiten, zorg er dan voor dat deze zijn aangesloten en correct worden gebruikt. Het gebruik van stofafzuiging kan stofgerelateerde gevaren verminderen.
   8. Laat de vertrouwdheid die u hebt opgedaan door veelvuldig gebruik van gereedschap er niet toe leiden dat u zelfgenoegzaam wordt en de veiligheidsprincipes van het gereedschap negeert. Een achteloze handeling kan binnen een fractie van een seconde ernstig letsel veroorzaken.
4. Gebruik en onderhoud van elektrisch gereedschap
   1. Forceer het elektrische gereedschap niet. Gebruik het juiste elektrische gereedschap voor uw toepassing. Het juiste elektrische gereedschap zal het werk beter en veiliger doen met de snelheid waarvoor het is ontworpen.
   2. Gebruik het elektrische gereedschap niet als de schakelaar het niet aan en uit zet. Elk elektrisch gereedschap dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd.
   3. Koppel de stekker los van de stroombron en/of verwijder het batterijpakket, indien afneembaar, van het elektrische gereedschap voordat u aanpassingen maakt, accessoires verwisselt of elektrisch gereedschap opbergt.
      Dergelijke preventieve veiligheidsmaatregelen verminderen het risico dat het elektrische gereedschap per ongeluk start.
   4. Bewaar ongebruikt elektrisch gereedschap buiten het bereik van kinderen en laat personen die niet bekend zijn met het elektrische gereedschap of deze instructies het elektrische gereedschap niet bedienen. Elektrisch gereedschap is gevaarlijk in handen van ongetrainde gebruikers.
   5. Onderhoud elektrisch gereedschap en accessoires. Controleer op verkeerde uitlijning of vastklemmen van bewegende onderdelen, breuk van onderdelen en andere omstandigheden die de werking van het elektrische gereedschap kunnen beïnvloeden. Laat het elektrische gereedschap repareren als het beschadigd is voordat u het gebruikt. Veel ongelukken worden veroorzaakt door slecht onderhouden elektrisch gereedschap.
   6. Houd snijgereedschap scherp en schoon. Goed onderhouden snijgereedschap met scherpe snijranden loopt minder snel vast en is gemakkelijker te bedienen.
   7. Gebruik het elektrische gereedschap, de accessoires en de gereedschapsbits enz. in overeenstemming met deze instructies, rekening houdend met de werkomstandigheden en het uit te voeren werk. Het gebruik van het elektrische gereedschap voor andere dan de beoogde werkzaamheden kan leiden tot een gevaarlijke situatie.
   8. Houd handgrepen en grijpvlakken droog, schoon en vrij van olie en vet. Gladde handgrepen en grijpvlakken zorgen niet voor een veilige hantering en controle van het gereedschap in onverwachte situaties.
5. Gebruik en onderhoud van accugereedschap
   1. Laad alleen op met de lader die door de fabrikant is gespecificeerd. Een lader die geschikt is voor een bepaald type batterijpakket, kan brandgevaar opleveren bij gebruik met een ander batterijpakket.
   2. Gebruik elektrisch gereedschap alleen met specifiek daarvoor bestemde batterijpakketten. Het gebruik van andere batterijpakketten kan leiden tot letsel en brand.
   3. Wanneer het batterijpakket niet in gebruik is, houd het dan uit de buurt van andere metalen voorwerpen, zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen, die een verbinding van de ene aansluiting naar de andere kunnen maken. Het kortsluiten van de batterijaansluitingen kan brandwonden of brand veroorzaken.
   4. Onder extreme omstandigheden kan er vloeistof uit de batterij worden gespoten; vermijd contact. Als er per ongeluk contact optreedt, spoel dan met water. Als de vloeistof in de ogen komt, zoek dan ook medische hulp.
      Vloeistof die uit de batterij wordt gespoten, kan irritatie of brandwonden veroorzaken.
   5. Gebruik geen batterijpakket of gereedschap dat beschadigd of gewijzigd is. Beschadigde of gewijzigde batterijen kunnen onvoorspelbaar gedrag vertonen, wat kan leiden tot brand, explosie of risico op letsel.
   6. Stel een batterijpakket of gereedschap niet bloot aan vuur of extreme temperaturen. Blootstelling aan vuur of temperaturen boven 130°C (265°F) kan een explosie veroorzaken.
   7. Volg alle oplaadinstructies en laad het batterijpakket of gereedschap niet op buiten het temperatuurbereik dat in de instructies is aangegeven. Onjuist opladen of opladen bij temperaturen buiten het aangegeven bereik kan de batterij beschadigen en het risico op brand vergroten.
6. Service
   1. Laat uw elektrische gereedschap onderhouden door een gekwalificeerde reparateur die uitsluitend identieke vervangingsonderdelen gebruikt. Dit zorgt ervoor dat de veiligheid van het elektrische gereedschap wordt gehandhaafd.
   2. Voer nooit service uit aan beschadigde batterijpakketten. Service aan batterijpakketten mag alleen worden uitgevoerd door de fabrikant of geautoriseerde serviceproviders.

Aanvullende veiligheidsregels voor frezen

• Houd het elektrisch gereedschap vast aan de geïsoleerde grijpvlakken wanneer u een bewerking uitvoert waarbij het snijaccessoire verborgen bedrading kan raken. Wanneer het snijaccessoire een "onder spanning staande" ("live") draad raakt, kunnen blootliggende metalen delen van het elektrisch gereedschap "onder spanning" ("live") komen te staan en de bediener een elektrische schok geven.
• Gebruik klemmen of een andere praktische manier om het werkstuk vast te zetten en te ondersteunen op een stabiel platform. Het werk met de hand of tegen uw lichaam houden maakt het onstabiel en kan leiden tot verlies van controle.
• NIET metaal snijden.
• Houd handgrepen en grijpvlakken droog, schoon en vrij van olie en vet. Dit zorgt voor een betere controle over het gereedschap.
• Houd het gereedschap met beide handen stevig vast om het startkoppel te weerstaan. Houd het gereedschap te allen tijde stevig vast tijdens het gebruik.
• Volg altijd de snelheidsaanbevelingen van de fabrikant van de frees, aangezien sommige freesontwerpen specifieke snelheden vereisen voor veiligheid of prestaties. Neem contact op met de fabrikant van de frees als u niet zeker bent van de juiste snelheid of als u problemen ondervindt.
• Houd uw handen uit de buurt van het snijgebied boven en onder de basis. Reik nooit om welke reden dan ook onder het werkstuk. Houd de basis van de frees stevig in contact met het werkstuk tijdens het snijden.
• Laat de motoreenheid nooit draaien als deze niet in een van de freesbasissen is geplaatst. De motor is niet ontworpen om in de hand te worden gehouden.
• Houd de snijdruk constant. Overbelast de motor niet.
• Gebruik scherpe frezen. Botte frezen kunnen ervoor zorgen dat de frees onder druk zwenkt of stilvalt.
• Zorg ervoor dat de motor volledig tot stilstand is gekomen voordat u de frees neerlegt. Als de freeskop nog draait wanneer het gereedschap wordt neergelegd, kan dit letsel of schade veroorzaken.
• Zorg ervoor dat de frees vrij is van het werkstuk voordat u de motor start. Als de frees in contact staat met het werkstuk wanneer de motor start, kan dit ervoor zorgen dat de frees opspringt, wat schade of letsel kan veroorzaken.
• Koppel het gereedschap ALTIJD los van de stroombron voordat u afstellingen maakt of frezen verwisselt.
• Houd uw handen uit de buurt van de frees wanneer de motor draait om persoonlijk letsel te voorkomen.
• Raak de frees NOOIT direct na gebruik aan. Deze kan extreem heet zijn.
• Zorg voor speling onder het werkstuk voor de frees bij het doorsnijden.
• Draai de spantangmoer stevig vast om te voorkomen dat de frees slipt.
• Draai de spantangmoer nooit vast zonder frees.
• Gebruik geen frezen met een snijdiameter van meer dan 1-3/8" (34,9 mm) in dit gereedschap.
• Gebruik altijd frezen met een schachtdiameter van 1/4" (6,4 mm) die overeenkomt met de grootte van de spantang in uw gereedschap.
• Volg altijd de snelheidsaanbevelingen van de fabrikant van de frees, aangezien sommige freesontwerpen specifieke snelheden vereisen voor veiligheid of prestaties. Neem contact op met de fabrikant van de frees als u niet zeker bent van de juiste snelheid of als u problemen ondervindt.
• Niet aanbevolen voor gebruik in een freestafel.
• Vermijd contrasnijden (snijden in de tegenovergestelde richting van die in Afbeelding Q). Contrasnijden vergroot de kans op verlies van controle, wat kan leiden tot mogelijk letsel. Wanneer contrasnijden vereist is (achteruit rond een hoek), wees dan uiterst voorzichtig om de controle over de frees te behouden. Maak kleinere sneden en verwijder minimaal materiaal bij elke doorgang.
• Houd de frees niet met de hand in een omgekeerde of horizontale positie. De motor kan loskomen van de basis als deze niet correct is bevestigd volgens de instructies.
• Voordat u de motor start, ruimt u alle vreemde voorwerpen uit het werkgebied.
• Niet gebruiken in een freestafel.
• Houd de spaanafscherming (indien aanwezig) altijd schoon en op zijn plaats.
• Druk niet op de spindelvergrendelknop terwijl de motor draait. Als u dit doet, kan de spindelvergrendeling beschadigd raken.
• Zorg er altijd voor dat het werkoppervlak vrij is van spijkers en andere vreemde voorwerpen. Als u in een spijker snijdt, kan dit ervoor zorgen dat de frees en het gereedschap opspringen.

Aanvullende veiligheidsinformatie

ALTIJD een veiligheidsbril gebruiken. Gewone brillen zijn GEEN veiligheidsbrillen. Gebruik ook een gezichts- of stofmasker als de snijbewerking stoffig is. DRAAG ALTIJD GECERTIFICEERDE VEILIGHEIDSAPPARATUUR:

• ANSI Z87.1 oogbescherming (CAN/CSA Z94.3),
• ANSI S12.6 (S3.19) gehoorbescherming,
• NIOSH/OSHA/MSHA ademhalingsbescherming.

Sommige stof die ontstaat door machinaal schuren, zagen, slijpen, boren en andere bouwactiviteiten bevat chemicaliën die in de staat Californië bekend staan als veroorzakers van kanker, geboorteafwijkingen of andere reproductieve schade. Enkele voorbeelden van deze chemicaliën zijn:

• lood uit verf op loodbasis,
• kristallijn silica uit bakstenen en cement en andere metselwerkproducten, en
• arseen en chroom uit chemisch behandeld hout.

Uw risico op deze blootstellingen varieert, afhankelijk van hoe vaak u dit type werk doet. Om uw blootstelling aan deze chemicaliën te verminderen: werk in een goed geventileerde ruimte en werk met goedgekeurde veiligheidsapparatuur, zoals stofmaskers die speciaal zijn ontworpen om microscopisch kleine deeltjes uit te filteren.

• Vermijd langdurig contact met stof van machinaal schuren, zagen, slijpen, boren en andere bouwactiviteiten. Draag beschermende kleding en was blootgestelde plekken met water en zeep. Als stof in uw mond of ogen komt of op uw huid blijft liggen, kan dit de opname van schadelijke chemicaliën bevorderen.

Het gebruik van dit gereedschap kan stof genereren en/ of verspreiden, wat ernstig en blijvend letsel aan de luchtwegen of ander letsel kan veroorzaken. Gebruik altijd NIOSH/OSHA-goedgekeurde ademhalingsbescherming die geschikt is voor de stofblootstelling. Richt deeltjes weg van gezicht en lichaam.

Draag altijd de juiste persoonlijke gehoorbescherming die voldoet aan ANSI S12.6 (S3.19) tijdens gebruik. Onder bepaalde omstandigheden en gebruiksduur kan lawaai van dit product bijdragen aan gehoorverlies.

Plaats het gereedschap, indien niet in gebruik, op zijn kant op een stabiele ondergrond waar het geen struikel- of valgevaar veroorzaakt. Sommige gereedschappen met grote accu's staan rechtop op de accu , maar kunnen gemakkelijk worden omgestoten.

• Luchtventilatieopeningen bedekken vaak bewegende delen en moeten worden vermeden. Losse kleding, sieraden of lang haar kunnen vast komen te zitten in bewegende delen.

Het label op uw gereedschap kan de volgende symbolen bevatten. De symbolen en hun definities zijn als volgt:

V	volt	of AC/DC	wissel- of gelijkstroom
Hz	hertz		Klasse II Constructie (dubbel geïsoleerd)
min	minuten
of DC	gelijkstroom
	Klasse I Constructie (geaard)
.../min	per minuut	no	onbelast toerental
		n	nominaal toerental
BPM	slagen per minuut		aardingsklem
IPM	impacten per minuut		veiligheidswaarschuwingssymbool
RPM	omwentelingen per minuut		zichtbare straling
sfpm	oppervlaktevoeten per minuut		draag ademhalingsbescherming
			draag oogbescherming
SPM	slagen per minuut		draag gehoorbescherming
			lees alle documentatie
A	ampère
W	watt
of AC	wisselstroom

ACCU'S EN LADERS
De accu is niet volledig opgeladen uit de doos. Lees, voordat u de accu en de lader gebruikt, de onderstaande veiligheidsinstructies en volg vervolgens de beschreven oplaadprocedures. Zorg er bij het bestellen van vervangende accu's voor dat u het catalogusnummer en de spanning vermeldt.
Uw gereedschap maakt gebruik van een DeWALT-lader. Lees alle veiligheidsinstructies voordat u uw lader gebruikt.
LEES ALLE INSTRUCTIES

Belangrijke veiligheidsinstructies voor alle accu's

Lees alle veiligheidswaarschuwingen en alle instructies voor de accu, de lader en het elektrisch gereedschap. Het niet opvolgen van de waarschuwingen en instructies kan leiden tot elektrische schokken, brand en/ of ernstig letsel.

• Laad de accu niet op en gebruik deze niet in explosieve omgevingen, zoals in de buurt van ontvlambare vloeistoffen, gassen of stof. Het plaatsen of verwijderen van de accu uit de lader kan het stof of de dampen doen ontbranden.
• Forceer de accu NOOIT in de lader. Wijzig de accu op geen enkele manier om deze in een niet-compatibele lader te passen, omdat de accu kan barsten, wat ernstig persoonlijk letsel kan veroorzaken. Raadpleeg de tabel aan het einde van deze handleiding voor de compatibiliteit van accu's en laders.

• Laad de accu's alleen op in daarvoor bestemde DeWALT-laders.
• NIETspatten of onderdompelen in water of andere vloeistoffen.
• Bewaar of gebruik het gereedschap en de accu niet op plaatsen waar de temperatuur 40 °C (104 °F) kan bereiken of overschrijden (zoals buiten in schuren of metalen gebouwen in de zomer). Voor een optimale levensduur bewaart u accu's op een koele, droge plaats.
  OPMERKING: Bewaar de accu's niet in een gereedschap waarbij de triggerschakelaar is vergrendeld. Plak de triggerschakelaar nooit in de AAN-stand vast.
• Verbrand de accu niet, zelfs niet als deze ernstig beschadigd of volledig versleten is. De accu kan in brand exploderen. Er ontstaan giftige dampen en materialen wanneer lithium-ionaccu's worden verbrand.
• Als de inhoud van de accu in contact komt met de huid, was het gebied dan onmiddellijk met milde zeep en water.
  Als er accuvloeistof in het oog komt, spoel het open oog dan 15 minuten lang met water of totdat de irritatie ophoudt. Als medische hulp nodig is, bestaat de batterij-elektrolyt uit een mengsel van vloeibare organische carbonaten en lithiumzouten.
• De inhoud van geopende accucellen kan irritatie van de luchtwegen veroorzaken. Zorg voor frisse lucht. Als de symptomen aanhouden, zoek dan medische hulp.

Brandgevaar. Batterijvloeistof kan ontvlambaar zijn bij blootstelling aan vonken of vuur.

Brandgevaar. Probeer nooit de batterij te openen, om welke reden dan ook. Als de behuizing van de batterij is gebarsten of beschadigd, plaats deze dan niet in de oplader. Niet pletten, laten vallen of beschadigen. Gebruik geen batterij of oplader die een scherpe stoot heeft gehad, is gevallen, overreden of op enigerlei wijze is beschadigd (bijv. doorboord met een spijker, geraakt met een hamer, erop gestapt). Beschadigde batterijen moeten naar het servicecentrum worden teruggebracht voor recycling.

Transport

Brandgevaar. Bewaar of vervoer de batterij niet zo dat metalen voorwerpen in contact kunnen komen met blootliggende batterijpolen. Plaats de batterij bijvoorbeeld niet in schorten, zakken, gereedschapskisten, productkitdozen, laden, enz., met losse spijkers, schroeven, sleutels, enz. Het transporteren van batterijen kan brand veroorzaken als de batterijpolen per ongeluk in contact komen met geleidende materialen zoals sleutels, munten, handgereedschap en dergelijke. De US Department of Transportation Hazardous Material Regulations (HMR) verbieden zelfs het transporteren van batterijen in de handel of in vliegtuigen in handbagage, TENZIJ ze op de juiste manier zijn beschermd tegen kortsluiting. Dus wanneer u afzonderlijke batterijen vervoert, zorg er dan voor dat de batterijpolen zijn beschermd en goed geïsoleerd van materialen die ermee in contact kunnen komen en een kortsluiting kunnen veroorzaken.
OPMERKING: Lithium-ionbatterijen mogen niet in ingecheckte bagage worden geplaatst.

Het verzenden van de DeWALT FlEXVOlT™ batterij
De DeWALT FLEXVOLT™ batterij heeft twee modi: Gebruik en verzending.
Gebruiksmodus: Wanneer de FLEXVOLT™ batterij los staat of zich in een DeWALT 20V Max* product bevindt, zal deze werken als een 20V Max* batterij. Wanneer de FLEXVOLT™ batterij zich in een 60V Max* of een 120V Max* (twee 60V Max* batterijen) product bevindt, zal deze werken als een 60V Max* batterij.

Verzendmodus: Wanneer de dop op de FLEXVOLT™ batterij is bevestigd, bevindt de batterij zich in de Verzendmodus. Reeksen cellen worden elektrisch losgekoppeld in de verpakking, wat resulteert in drie batterijen met een lagere Wattuur (Wh) classificatie in vergelijking met één batterij met een hogere Wattuur classificatie. Deze verhoogde hoeveelheid van drie batterijen met de lagere Wattuur classificatie kan de verpakking vrijstellen van bepaalde verzendvoorschriften die worden opgelegd aan de hogere Wattuur batterijen. Het batterijlabel geeft twee Wattuur classificaties aan (zie voorbeeld). Afhankelijk van hoe de batterij wordt verzonden, moet de juiste Wattuur classificatie worden gebruikt om de toepasselijke verzendvereisten te bepalen. Als u de verzenddop gebruikt, wordt de verpakking beschouwd als 3 batterijen met de Wattuur classificatie die is aangegeven voor "Verzending" ("Shipping"). Als u verzendt zonder de dop of in een gereedschap, wordt de verpakking beschouwd als één batterij met de Wattuur classificatie die naast "Gebruik" ("Use") wordt aangegeven.
Voorbeeld van markering gebruik- en verzendlabel
USE: 120 Wh Shipping: 3 x 40 Wh
De Wh-waarde voor verzending kan bijvoorbeeld 3 x 40 Wh aangeven, wat betekent 3 batterijen van elk 40 wattuur. De Wh-waarde voor gebruik kan 120 Wh aangeven (1 batterij geïmpliceerd).

Batterijen met brandstofmeter (Afb. B)
Sommige DeWALT batterijen zijn voorzien van een brandstofmeter die bestaat uit drie groene LED-lampjes die de resterende lading van de batterij aangeven.
De brandstofmeter geeft een indicatie van de geschatte resterende lading in de batterij volgens de volgende indicatoren:

	75–100% opgeladen
	51–74% opgeladen
	< 50% opgeladen
	Accu moet worden opgeladen

Om de brandstofmeter te activeren, houdt u de brandstofmeterknop ingedrukt. Een combinatie van de drie groene LED-lampjes zal oplichten en het resterende laadniveau aangeven. Wanneer het laadniveau in de batterij onder de bruikbare limiet ligt, zal de brandstofmeter niet oplichten en moet de batterij worden opgeladen.

OPMERKING: De brandstofmeter is slechts een indicatie van de resterende lading op de batterij. Het geeft geen gereedschapsfunctionaliteit aan en is onderhevig aan variatie op basis van productcomponenten, temperatuur en toepassing door de eindgebruiker.
Voor meer informatie over batterijen met brandstofmeter kunt u bellen met 1-800-4-DeWALT (1-800-433-9258) of onze website www.dewalt.com bezoeken.

Het RBRC® keurmerk

Het RBRC® (Rechargeable Battery Recycling Corporation) keurmerk op de nikkel-cadmium-, nikkel-metaalhydride- of lithiumionbatterijen (of batterijenpakketten) geeft aan dat de kosten voor het recyclen van deze batterijen (of batterijenpakketten) aan het einde van hun levensduur al zijn betaald door DeWALT. In sommige gebieden is het illegaal om gebruikte nikkel-cadmium-, nikkel-metaalhydride- of lithium-ionbatterijen in de prullenbak of het gemeentelijk vast afval te gooien en het Call 2 Recycle® programma biedt een milieubewust alternatief.
Call 2 Recycle, Inc. heeft in samenwerking met DeWALT en andere batterijgebruikers het programma in de Verenigde Staten en Canada opgezet om het inzamelen van gebruikte nikkel-cadmium-, nikkel-metaalhydride- of lithium-ionbatterijen te vergemakkelijken. Help ons milieu te beschermen en natuurlijke hulpbronnen te sparen door de gebruikte nikkel-cadmium-, nikkel-metaalhydride- of lithium-ionbatterijen terug te brengen naar een erkend DeWALT servicecentrum of naar uw plaatselijke winkelier voor recycling. U kunt ook contact opnemen met uw plaatselijke recyclingcentrum voor informatie over waar u de gebruikte batterij kunt inleveren. RBRC® is een geregistreerd handelsmerk van Call 2 Recycle, Inc.

Belangrijke veiligheidsinstructies voor alle batterijopladers

Lees alle veiligheidswaarschuwingen en alle instructies voor de batterij, de oplader en het elektrisch gereedschap. Het niet opvolgen van de waarschuwingen en instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.

• Probeer de batterij NIET op te laden met andere opladers dan die in deze handleiding.
  De oplader en de batterij zijn specifiek ontworpen om samen te werken.
• Deze opladers zijn niet bedoeld voor ander gebruik dan het opladen van oplaadbare DeWALT batterijen.
  Elk ander gebruik kan leiden tot brand, elektrische schokken of elektrocutie.
• Stel de oplader niet bloot aan regen of sneeuw.
• Trek aan de stekker en niet aan het snoer wanneer u de oplader loskoppelt. Dit vermindert het risico op beschadiging van de stekker en het snoer.
• Zorg ervoor dat het snoer zich op een plaats bevindt waar er niet op kan worden getrapt, waar men er niet over kan struikelen of waar het anderszins kan worden beschadigd of belast.
• Gebruik geen verlengsnoer, tenzij dit absoluut noodzakelijk is. Het gebruik van een onjuist verlengsnoer kan leiden tot brand, elektrische schokken of elektrocutie.
• Wanneer u een oplader buitenshuis gebruikt, zorg er dan altijd voor dat deze zich op een droge plaats bevindt en gebruik een verlengsnoer dat geschikt is voor buitengebruik. Het gebruik van een snoer dat geschikt is voor buitengebruik, vermindert het risico op elektrische schokken.
• Een verlengsnoer moet een voldoende draaddikte (AWG of American Wire Gauge) hebben voor de veiligheid. Hoe kleiner het nummer van de draaddikte, hoe groter de capaciteit van de kabel, dat wil zeggen dat 16 gauge meer capaciteit heeft dan 18 gauge. Een te dun snoer veroorzaakt een daling van de lijnspanning, wat resulteert in vermogensverlies en oververhitting. Wanneer u meer dan één verlengstuk gebruikt om de totale lengte te bepalen, moet u ervoor zorgen dat elk afzonderlijk verlengstuk ten minste de minimale draaddikte bevat. De volgende tabel toont de juiste maat die u moet gebruiken, afhankelijk van de snoerlengte en de nominale stroomsterkte. Gebruik in geval van twijfel de volgende dikkere draaddikte. Hoe lager het nummer van de draaddikte, hoe dikker het snoer.

Minimale draaddikte voor snoeren

• Plaats geen voorwerpen op de oplader en plaats de oplader niet op een zachte ondergrond die de ventilatieopeningen kan blokkeren en kan leiden tot overmatige interne warmte. Plaats de oplader op een plaats uit de buurt van een warmtebron. De oplader wordt geventileerd via sleuven aan de boven- en onderkant van de behuizing.
• Gebruik de oplader niet met een beschadigd snoer of stekker.
• Gebruik de oplader niet als deze een scherpe stoot heeft gehad, is gevallen of anderszins is beschadigd. Breng hem naar een erkend servicecentrum.
• Demonteer de oplader niet; breng hem naar een erkend servicecentrum wanneer service of reparatie nodig is. Een onjuiste montage kan leiden tot elektrische schokken, elektrocutie of brand.
• Koppel de oplader los van het stopcontact voordat u hem gaat schoonmaken. Dit vermindert het risico op elektrische schokken. Het verwijderen van de batterij vermindert dit risico niet.
• Probeer NOOIT 2 opladers met elkaar te verbinden.
• De oplader is ontworpen om te werken op een standaard 120V huishoudelijk elektriciteitsnet. Probeer hem niet op een andere spanning te gebruiken. Dit geldt niet voor de voertuiglader.

Gevaar voor elektrische schokken. Zorg ervoor dat er geen vloeistof in de oplader komt. Dit kan leiden tot elektrische schokken.

Brandgevaar. Dompel de batterij niet onder in een vloeistof en laat geen vloeistof in de batterij komen. Probeer nooit de batterij te openen, om welke reden dan ook. Als de plastic behuizing van de batterij breekt of barst, breng deze dan terug naar een servicecentrum voor recycling.

Brandgevaar. Om het risico op letsel te verminderen, laad alleen DeWALT oplaadbare batterijen op. Andere soorten batterijen kunnen oververhit raken en barsten, wat kan leiden tot persoonlijk letsel en schade aan eigendommen.

Onder bepaalde omstandigheden, met de oplader aangesloten op de stroomvoorziening, kan de oplader worden kortgesloten door vreemd materiaal. Vreemde materialen van geleidende aard, zoals, maar niet beperkt tot, slijpstof, metaalschilfers, staalwol, aluminiumfolie of een ophoping van metaaldeeltjes, moeten uit de buurt van de opladerholtes worden gehouden. Koppel de oplader altijd los van de stroomvoorziening wanneer er geen batterij in de holte zit. Koppel de oplader los voordat u hem gaat schoonmaken.

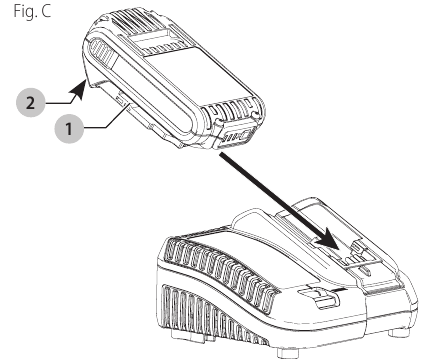

Een batterij opladen

1. Steek de stekker van de oplader in een geschikt stopcontact voordat u de batterij plaatst.
2. Plaats de batterij in de oplader en zorg ervoor dat de batterij volledig in de oplader zit. Het rode (opladen) lampje knippert continu om aan te geven dat het oplaadproces is gestart.
3. Het einde van het opladen wordt aangegeven doordat het rode lampje continu brandt. De batterij is volledig opgeladen en kan op dit moment worden gebruikt of in de oplader worden gelaten. Om de batterij uit de oplader te verwijderen, drukt u op de batterijontgrendelknop op de batterij en schuift u de batterij vervolgens uit de oplader.

OPMERKING: Om maximale prestaties en levensduur van lithium-ionbatterijen te garanderen, laadt u de batterij volledig op voor het eerste gebruik.

Werking van de oplader
Raadpleeg de onderstaande indicatoren voor de laadstatus van de accu.
DCB107, DCB112, DCB113, DCB115, DCB118, DCB132

	Charging (Opladen)
	Fully Charged (Volledig opgeladen)
	Hot/Cold Pack Delay* (Vertraging bij warme/koude accu*)

* DCB107, DCB112, DCB113, DCB115, DCB118, DCB132:
Het rode lampje blijft knipperen, maar een geel indicatielampje brandt tijdens deze bewerking. Zodra de accu de juiste temperatuur heeft bereikt, gaat het gele lampje uit en hervat de oplader het laadproces.

De compatibele oplader(s) laden geen defecte accu op. De oplader geeft een defecte accu aan door niet op te lichten.

OPMERKING: Dit kan ook een probleem met een oplader betekenen.
Als de oplader een probleem aangeeft, breng de oplader en de accu dan naar een erkend servicecentrum om te laten testen.

Hot/Cold Pack Delay (Vertraging bij warme/koude accu)
Wanneer de oplader een accu detecteert die te warm of te koud is, start hij automatisch een Hot/Cold Pack Delay (Vertraging bij warme/koude accu) en onderbreekt het opladen totdat de accu de juiste temperatuur heeft bereikt. De oplader schakelt dan automatisch over naar de oplaadmodus van de accu. Deze functie zorgt voor een maximale levensduur van de accu.
Een koude accu laadt langzamer op dan een warme accu. De accu laadt met die lagere snelheid op gedurende de gehele laadcyclus en keert niet terug naar de maximale laadsnelheid, zelfs niet als de accu opwarmt. De DCB118-oplader is uitgerust met een interne ventilator die is ontworpen om de accu te koelen. De ventilator wordt automatisch ingeschakeld wanneer de accu moet worden gekoeld. Gebruik de oplader nooit als de ventilator niet goed werkt of als de ventilatieopeningen geblokkeerd zijn. Laat geen vreemde voorwerpen in het inwendige van de oplader komen.

Electronic Protection System (Elektronisch beveiligingssysteem)
Li-Ion gereedschappen zijn ontworpen met een Electronic Protection System (Elektronisch beveiligingssysteem) dat de accu beschermt tegen overbelasting, oververhitting of diepe ontlading.
Het gereedschap schakelt automatisch uit als het Electronic Protection System (Elektronisch beveiligingssysteem) wordt ingeschakeld. Als dit gebeurt, plaatst u de lithium-ion accu op de oplader totdat deze volledig is opgeladen.

Wandmontage
DCB107, DCB112, DCB113, DCB115, DCB118, DCB132
Deze opladers zijn ontworpen om aan de muur te worden gemonteerd of om rechtop op een tafel of werkblad te staan. Zoek bij wandmontage de oplader binnen het bereik van een stopcontact en uit de buurt van een hoek of andere obstakels die de luchtstroom kunnen belemmeren. Gebruik de achterkant van de oplader als sjabloon voor de locatie van de montageschroeven op de muur. Monteer de oplader stevig met behulp van gipsplaatschroeven (apart verkrijgbaar) van ten minste 25,4 mm lang, met een schroefkopdiameter van 7-9 mm, die in hout zijn geschroefd tot een optimale diepte, waarbij ongeveer 5,5 mm van de schroef zichtbaar blijft. Lijn de sleuven aan de achterkant van de oplader uit met de blootliggende schroeven en plaats ze volledig in de sleuven.

Reinigingsinstructies voor de oplader

Gevaar voor schokken. Koppel de oplader los van het stopcontact voordat u hem schoonmaakt. Vuil en vet kunnen van de buitenkant van de oplader worden verwijderd met een doek of een zachte niet-metalen borstel. Gebruik geen water of reinigingsmiddelen.

Belangrijke opmerkingen over het opladen

1. De langste levensduur en de beste prestaties kunnen worden verkregen als de accu wordt opgeladen wanneer de luchttemperatuur tussen 18 °C en 24 °C ligt. Laad de accu NIET op onder +4,5 °C of boven +40 °C. Dit is belangrijk en voorkomt ernstige schade aan de accu.
2. De oplader en de accu kunnen tijdens het opladen warm aanvoelen. Dit is normaal en duidt niet op een probleem. Om de koeling van de accu na gebruik te bevorderen, dient u te vermijden de oplader of de accu in een warme omgeving te plaatsen, zoals in een metalen schuur of een niet-geïsoleerde aanhangwagen.
3. Als de accu niet goed oplaadt:
   1. Controleer de werking van het stopcontact door een lamp of ander apparaat aan te sluiten;
   2. Controleer of het stopcontact is aangesloten op een lichtschakelaar die de stroom uitschakelt wanneer u de lichten uitschakelt;
   3. Verplaats de oplader en de accu naar een plaats waar de omgevingstemperatuur ongeveer 18 °C – 24 °C is;
   4. Als de oplaadproblemen aanhouden, breng het gereedschap, de accu en de oplader dan naar uw plaatselijke servicecentrum.
4. De accu moet worden opgeladen wanneer hij onvoldoende vermogen levert bij werkzaamheden die voorheen gemakkelijk konden worden uitgevoerd. GA NIET DOOR met gebruiken onder deze omstandigheden. Volg de oplaadprocedure. U kunt een gedeeltelijk gebruikte accu ook opladen wanneer u maar wilt, zonder nadelige gevolgen voor de accu.
5. Vreemde materialen van geleidende aard, zoals, maar niet beperkt tot, slijpstof, metaalsplinters, staalwol, aluminiumfolie of een ophoping van metaaldeeltjes, moeten uit de buurt van de holtes van de oplader worden gehouden. Haal de stekker van de oplader altijd uit het stopcontact wanneer er geen accu in de holte zit. Haal de stekker van de oplader uit het stopcontact voordat u hem probeert schoon te maken.
6. Laat de oplader niet bevriezen en dompel hem niet onder in water of een andere vloeistof.

Opslagadviezen

1. De beste opslagplaats is een koele en droge plaats, uit de buurt van direct zonlicht en overmatige warmte of kou.
2. Voor lange opslag wordt aanbevolen om een volledig opgeladen accu op een koele, droge plaats buiten de oplader te bewaren voor een optimaal resultaat.

OPMERKING: Accu's mogen niet volledig ontladen worden opgeslagen. De accu moet voor gebruik worden opgeladen.
BEWAAR DEZE INSTRUCTIES VOOR TOEKUNSTIG GEBRUIK

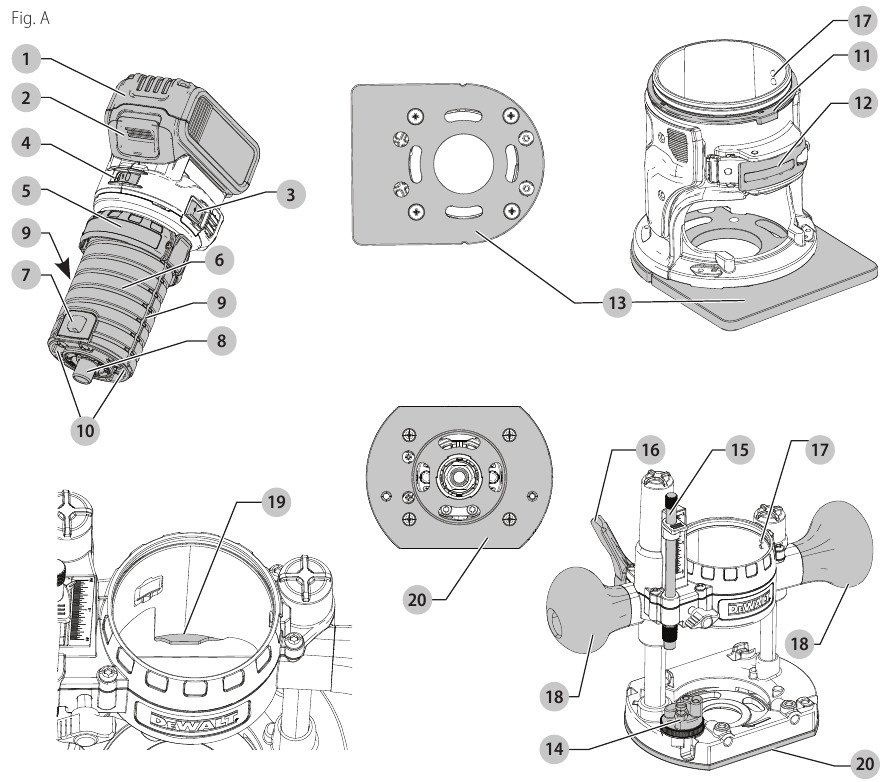

COMPONENTEN

1. Accupack
2. Accu ontgrendelingsknop
3. Aan/uit-schakelaar
4. Variabele snelheidsregelaar
5. Diepte-instelring
6. Motor
7. Spindelvergrendelingsknop
8. Spindel
9. Geleidepen groef
10. Werkverlichting
11. Micrometer schaal

12. Vergrendelingshendel
13. D-vormige subbasis
14. Revolver aanslag
15. Diepte-instelstaaf
16. Duikvergrendelingshendel
17. Geleidepennen
18. Zijhandgrepen duikbasis
19. Motorstop
20. Duiksubbasis

Wijzig nooit het elektrisch gereedschap of een onderdeel ervan. Dit kan leiden tot schade of persoonlijk letsel.

Beoogd gebruik
Dit gereedschap is ontworpen voor professionele middelzware frees toepassingen.
NIET gebruiken in natte omstandigheden of in de aanwezigheid van ontvlambare vloeistoffen of gassen.
NIET toestaan dat kinderen in contact komen met het gereedschap.
Toezicht is vereist wanneer onervaren bedieners dit gereedschap gebruiken.

MONTAGE EN AFSTELLEN

Om het risico op ernstig persoonlijk letsel te verminderen, schakelt u het apparaat uit en verwijdert u de accu voordat u aanpassingen maakt of hulpstukken/ accessoires verwijdert/installeert. Een onbedoelde start kan letsel veroorzaken.

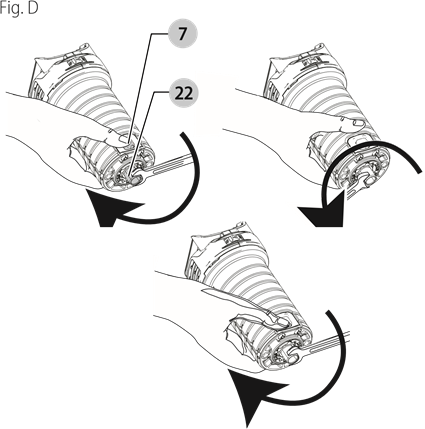

Bit installeren en verwijderen (Fig. D)


Gevaar voor projectielen. Gebruik alleen bits met schachten die overeenkomen met de geïnstalleerde spantang. Kleinere schachtbits zitten niet vast en kunnen losraken tijdens het gebruik.

Draai de spantang nooit vast zonder eerst een freesbit erin te plaatsen. Het vastdraaien van een lege spantang, zelfs met de hand, kan de spantang beschadigen.
LET OP: Gebruik geen freesbits met een snij- diameter van meer dan 1-3/8" (34,9 mm) in dit gereedschap.

De bit installeren

1. Verwijder de motoreenheid van de basiseenheid. Raadpleeg De motor verwijderen van de vaste basis/De motor verwijderen van de duikbasis (indien nodig).
2. Reinig en plaats de ronde schacht van de gewenste freesbit zo ver mogelijk in de losgedraaide spantang en trek deze vervolgens ongeveer 1/16" (1,6 mm) terug.
3. Druk op de spindelvergrendelingsknop om de spindel vast te houden terwijl u de spantangmoer met de meegeleverde sleutel met de klok mee draait.
   OPMERKING: Het apparaat is uitgerust met meerdere spindelvergrendelingspunten die een optionele "handmatige ratel"-methode bieden om de bit vast te draaien.

Vastdraaien met de "handmatige ratel"-methode:

1. Zonder de sleutel van de spantangmoer te verwijderen, laat u de druk op de spindelvergrendelingsknop los.
2. Met de sleutel nog steeds op de spantangmoer, keert u de draairichting om om de sleutelpositie te resetten.
3. Druk de spindelvergrendelingsknop opnieuw in en draai de sleutel met de klok mee.
4. Herhaal de procedure totdat de spantangmoer de gewenste strakheid bereikt.

OPMERKING: Draai de spantangmoer goed vast om te voorkomen dat de bit slipt.
LET OP: Alleen duikbasis—Laat de sleutels tijdens het vastdraaien of vervangen van spantangen niet in contact komen met de duikstangen. Als de stangen beschadigd zijn, wordt de duikwerking beperkt.

De bit verwijderen

1. Verwijder de motoreenheid van de basiseenheid (raadpleeg De motor verwijderen van de vaste basis/De motor verwijderen van de duikbasis).
2. Druk op de spindelvergrendelingsknop om de spindel vast te houden terwijl u de spantangmoer met de meegeleverde sleutel tegen de klok in draait.

Losdraaien met de "handmatige ratel"-methode:

1. Zonder de sleutel van de spantangmoer te verwijderen, laat u de druk op de spindelvergrendelingsknop los.
2. Met de sleutel nog steeds op de spantangmoer, keert u de losdraairichting om om de sleutelpositie te resetten.
3. Druk de spindelvergrendelingsknop opnieuw in en draai de sleutel tegen de klok in.
4. Herhaal de procedure totdat de spantangmoer los zit en de bit kan worden verwijderd.

Spantangen
OPMERKING: Draai de spantang nooit vast zonder eerst een freesbit erin te plaatsen. Het vastdraaien van een lege spantang, zelfs met de hand, kan de spantang beschadigen.
Om de spantangmaten te wijzigen, schroeft u de spantangmontage los zoals hierboven beschreven. Installeer de gewenste spantang door de procedure om te keren. De spantang en de spantangmoer zijn verbonden. Probeer niet de spantang van de spantangmoer te verwijderen.

Afstelling van de vergrendelingshendel (Fig. E)
Er mag geen overmatige kracht worden gebruikt om de vergrendelingshendel vast te klemmen. Het gebruik van overmatige kracht kan de basis beschadigen.
Wanneer de vergrendelingshendel is vastgeklemd, mag de motor niet in de basis bewegen.
Afstelling is nodig als de vergrendelingshendel niet vastklemt zonder overmatige kracht of als de motor in de basis beweegt na het vastklemmen.

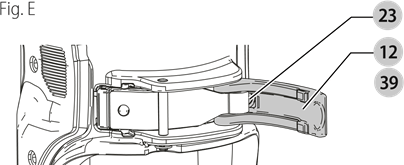

De klemkracht van de vergrendelingshendel afstellen:

1. Open de vergrendelingshendel (vaste basis) of (duikbasis).
2. Draai met een inbussleutel de stelschroef van de vergrendelingshendel in kleine stappen.
   Door de schroef met de klok mee te draaien, wordt de hendel strakker, terwijl door de schroef tegen de klok in te draaien, de hendel losser wordt.

Het centreren van de subbasis (Fig. A, F1, F2)
Als u de subbasis moet afstellen, wijzigen of vervangen, wordt een centreergereedschap aanbevolen (raadpleeg Accessoires). Het centreergereedschap bestaat uit een kegel en een pen.

Om de subbasis af te stellen, volgt u de onderstaande stappen.

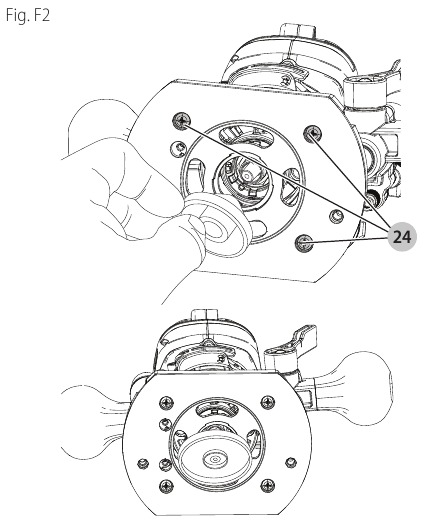

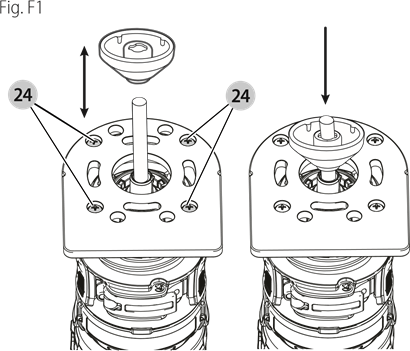

Figuur F1 toont het afstellen van de subbasis op de vaste basis en figuur F2 toont het afstellen van de subbasis op de duikbasis.

1. Maak de subbasisschroeven los, maar verwijder ze niet, zodat de subbasis vrij kan bewegen.
2. Steek de pen in de spantang en draai de spantangmoer vast.
3. Plaats de motor in de basis en klem de vergrendelingshendel op de basis.
4. Plaats de kegel op de pen en druk lichtjes op de kegel totdat deze stopt. Dit centreert de subbasis.
5. Terwijl u de kegel vasthoudt, draait u de subbasisschroeven vast.

Gebruik van sjabloongeleiders
De ronde subbasis is geschikt voor universele sjabloongeleiders. Aanbevolen accessoires voor gebruik met uw gereedschap zijn tegen extra kosten verkrijgbaar bij uw plaatselijke dealer of erkend servicecentrum.
OPMERKING: De D-vormige subbasis is niet geschikt voor sjabloongeleiders en is ontworpen voor bits tot 1-3/8" (34,9 mm) in diameter.

Sjabloongeleiders gebruiken:

1. Centreer de subbasis. Zie De subbasis centreren.
2. Installeer de sjabloongeleider (verkrijgbaar als accessoire) op de subbasis en draai deze goed vast.

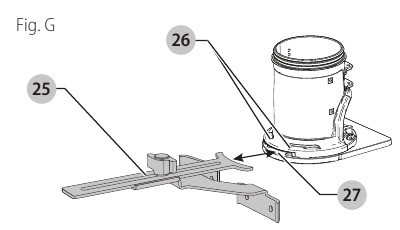

Een vaste basisrandgeleider installeren (Fig. G)
(Inbegrepen bij sommige modellen)
Een randgeleider (model DNP618) voor uw vaste basis is tegen extra kosten verkrijgbaar bij uw plaatselijke winkelier of servicecentrum.

1. Verwijder de motor van de vaste basis. Raadpleeg De motor verwijderen van de vaste basis.
2. Verwijder de platte kopschroeven uit de opberggaten op de randgeleider.
3. Schuif de randgeleider in de randgeleidersleuf aan de zijkant van de vaste basis (Fig. G). Steek de twee platte kopschroeven door de juiste gaten in de subbasis om de randgeleider vast te zetten. Draai de hardware vast.
4. Volg alle instructies die bij de randgeleider zijn inbegrepen.

OPMERKING: Om de randgeleider te verwijderen, keert u de bovenstaande procedure om. Nadat u de randgeleider hebt verwijderd, plaatst u altijd de twee platte kopschroeven terug in de opberggaten op de randgeleider om verlies te voorkomen.

Een premium randgeleider gebruiken
(Alleen duikbasis)
(Inbegrepen bij sommige modellen)
Een premium randgeleider (model DW6913) is tegen extra kosten verkrijgbaar bij uw plaatselijke winkelier of servicecentrum. Volg de montage-instructies die bij de randgeleider zijn inbegrepen.

Een duikbasisrandgeleider installeren met geleidestangen (Fig. H)
(Inbegrepen bij sommige modellen)
Een randgeleider (model DW6913) voor uw duikbasis is tegen extra kosten verkrijgbaar bij uw plaatselijke winkelier of servicecentrum.

1. Bevestig de geleidestangen aan de duikfreesbasis.
2. Bevestig de duimschroeven en veren aan de basis.
3. Draai de duimschroeven vast.
4. Schuif de randgeleider 38 over de stangen.
5. Bevestig de duimschroeven 36 en veren 37 aan de randgeleider.
6. Draai de duimschroeven tijdelijk vast. Raadpleeg De randgeleider afstellen.

De randgeleider afstellen (Fig. A, H)
Volg de montage-instructies die bij de randgeleider zijn inbegrepen.

1. Teken een snijlijn op het materiaal.
2. Laat de freesslee zakken totdat de frees in contact komt met het werkstuk.
3. Vergrendel het duikmechanisme door de duikvergrendelingshendel los te laten.
4. Plaats de frees op de snijlijn. De buitenste snijrand van de frees moet samenvallen met de snijlijn.
5. Schuif de randgeleider tegen het werkstuk en draai de duimschroeven vast.

Een stofafzuigsysteem bevestigen aan de Vaste Basis (Fig. I)
(Inbegrepen bij sommige modellen)
Om de bovenfrees aan te sluiten op een stofafzuigsysteem voor stofafzuiging, volgt u deze stappen:

1. Verwijder de motoreenheid van de basis. Raadpleeg De motor verwijderen van de vaste basis.
2. Bevestig de accessoire voor het stofafzuigsysteem aan de basis zoals afgebeeld. Draai de duimschroeven stevig met de hand vast.
3. Bevestig de slangadapter aan de accessoire voor het stofafzuigsysteem.
4. Wanneer u de accessoire voor het stofafzuigsysteem gebruikt, moet u zich bewust zijn van de plaatsing van het stofafzuigsysteem. Zorg ervoor dat het stofafzuigsysteem stabiel is en dat de slang het werk niet hindert.

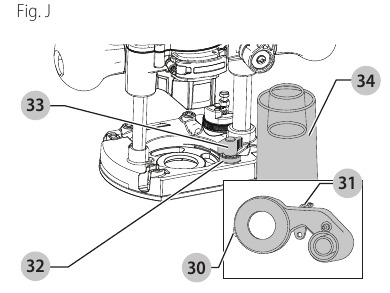

Een stofafzuigsysteem bevestigen aan de Duikbasis (Fig. J)
(Inbegrepen bij sommige modellen)

1. Verwijder de motoreenheid van de basis. Raadpleeg De motor verwijderen van de duikbasis.
2. Schuif het lipje (inzet) op de accessoire voor het stofafzuigsysteem in de gleuf in de duikbasis en klik het lipje (inzet) in het gat in de duikbasis.
3. Zet vast aan de basis met de meegeleverde plastic ring en duimschroef . Draai de duimschroef stevig met de hand vast.
4. Bevestig de slangadapter aan de accessoire voor het stofafzuigsysteem.

Wanneer u de accessoire voor het stofafzuigsysteem gebruikt, moet u zich bewust zijn van de plaatsing van het stofafzuigsysteem. Zorg ervoor dat het stofafzuigsysteem stabiel is en dat de slang het werk niet hindert.

Instellen: Vaste basis (Fig. A, K, L)
De motor in de vaste basis plaatsen

1. Open de vergrendelingshendel op de basis.
2. Als de diepte-instellingsring niet op de motor zit, draai dan de diepte-instellingsring op de motor totdat de ring ongeveer halverwege de boven- en onderkant van de motor zit, zoals afgebeeld. Plaats de motor in de basis door de groef op de motor uit te lijnen met de geleidepennen op de basis. Schuif de motor omlaag totdat de diepte-instellingsring op zijn plaats klikt.
   LET OP: Geleidepengroeven bevinden zich aan weerszijden van de motor, zodat deze in twee richtingen kan worden geplaatst.
3. Stel de snijdiepte in door aan de diepte-instellingsring te draaien. Raadpleeg De snijdiepte instellen.
4. Sluit de vergrendelingshendel wanneer de gewenste diepte is bereikt.

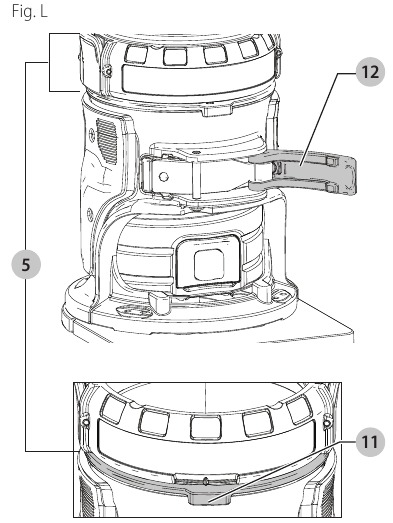

De snijdiepte instellen (Fig. L)

1. Open de vergrendelingshendel en draai de diepte-instellingsring 5 totdat de frees net het werkstuk raakt. Door de ring met de klok mee te draaien, wordt de snijkop omhoog gebracht, terwijl door deze tegen de klok in te draaien de snijkop omlaag wordt gebracht.
2. Draai de micro-instellingsschaal met de klok mee totdat de 0 op de schaal is uitgelijnd met de aanwijzer aan de onderkant van de diepte-instellingsring.
3. Draai de diepte-instellingsring totdat de aanwijzer is uitgelijnd met de gewenste snijdieptemarkering op de micro-instellingsschaal .
   LET OP: Elke markering op de instellingsschaal vertegenwoordigt een diepteverandering van 1/64" of 0,015" (0,4 mm) en één volledige (360°) draai van de ring verandert de diepte 0,5" (12,7 mm).
4. Sluit de vergrendelingshendel om de basis te vergrendelen.

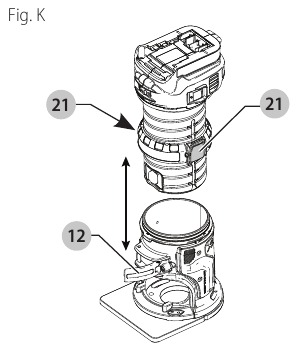

De motor verwijderen van de vaste basis (Fig. K)

1. Verwijder de accu van de motor. Raadpleeg De accu plaatsen en verwijderen.
2. Open de vergrendelingshendel op de basis.
3. Pak de motoreenheid met één hand vast en druk beide snelontgrendelingslipjes in.
4. Pak met de andere hand de basis vast en trek de motor uit de basis.

Instellen: Duikbasis (Fig. A, M)
De motor in de duikbasis plaatsen

1. Verwijder de diepte-instellingsring van de motor . Deze wordt niet gebruikt met de duikbasis. LET OP: Klik de diepte-instellingsring op de vaste basis wanneer deze niet in gebruik is, om verlies te voorkomen.
2. Open de vergrendelingshendel van de duikbasis.
3. Zorg ervoor dat de spindelvergrendelknop naar voren is gericht en plaats de motor in de basis door de groef op de motor uit te lijnen met de geleidepennen op de basis. Schuif de motor omlaag totdat de motor stopt op de motorstop .

4. Sluit de vergrendelingshendel 39.

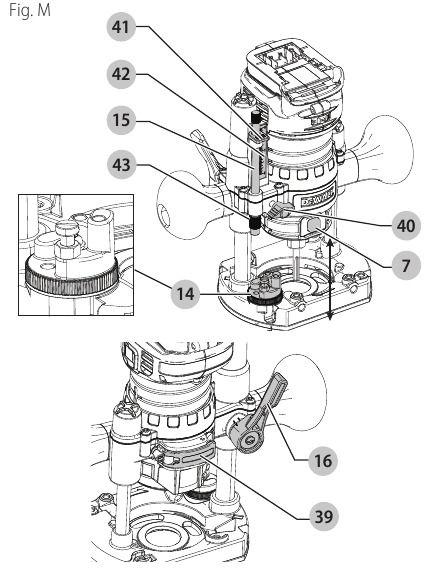

De freesdiepte van de duikfrees instellen (Fig. M)

Gevaar voor snijwonden. Verander de revolverkopstop niet terwijl de frees draait. Hierdoor bevinden uw handen zich te dicht bij de snijkop.

Om verlies van controle te voorkomen, moet u ALTIJD de slagbegrenzende moeren samen aandraaien. Onbedoelde beweging kan voorkomen dat de frees volledig wordt ingetrokken.

Om verlies van controle te voorkomen, stelt u de slagbegrenzende moeren zo in dat de frees kan worden teruggetrokken in de basis van de frees, vrij van het werkstuk.

Om het risico op letsel te verminderen, mag u NOOIT de stopmoer verstellen of verwijderen. De motor kan losraken, wat kan leiden tot verlies van controle.

Schakel de frees in voordat u de snijkop in het werkstuk duikt.

1. Ontgrendel het duikmechanisme door de duikvergrendelingshendel omlaag te trekken. Duw voorzichtig op de twee handgrepen om de frees zo ver mogelijk omlaag te duiken, zodat de frees net het werkstuk raakt.
2. Vergrendel het duikmechanisme door de duikvergrendelingshendel los te laten.
3. Maak de diepte-instellingsstang los door de duimschroef tegen de klok in te draaien.
4. Schuif de diepte-instellingsstang omlaag zodat deze de laagste revolverkopstop raakt.
5. Schuif het nulstellipje op de diepte-instellingsstang omlaag zodat de bovenkant ervan nul bereikt op de diepte-instellingsschaal .
6. Pak het bovenste, gekartelde gedeelte van de diepte-instellingsstang vast en schuif deze omhoog zodat het lipje is uitgelijnd met de gewenste snijdiepte op de diepte-instellingsschaal .
7. Draai de duimschroef vast om de diepte-instellingsstang op zijn plaats te houden.
8. Houd beide handen op de handgrepen en ontgrendel het duikmechanisme door de duikvergrendelingshendel omlaag te trekken. Het duikmechanisme en de motor bewegen omhoog. Wanneer de frees wordt geduwd, raakt de diepte-instellingsstang de revolverkopstop, waardoor de frees precies de gewenste diepte kan bereiken.

De draaiende revolverkop gebruiken voor getrapte sneden (Fig. M)
Als de vereiste snijdiepte groter is dan acceptabel in één doorgang, draait u de revolverkop zodat de dieptestang aanvankelijk is uitgelijnd met de hogere revolverkopstop. Draai na elke snede de revolverkop zodat de dieptestop is uitgelijnd met de kortere paal totdat de uiteindelijke snijdiepte is bereikt.

Verander de revolverkopstop niet terwijl de frees draait. Hierdoor bevinden uw handen zich te dicht bij de snijkop.

Fijnafstelling van de freesdiepte (Fig. M)
De gekartelde knop aan de onderkant van de diepte-instellingsstang kan worden gebruikt om kleine aanpassingen te maken.

1. Om de snijdiepte te verkleinen, draait u de knop met de klok mee (van bovenaf gezien).
2. Om de snijdiepte te vergroten, draait u de knop tegen de klok in (van bovenaf gezien).

LET OP: Eén volledige draai van de knop resulteert in een verandering van ongeveer 5/128" of 0,04" (1 mm) in diepte.

De motor verwijderen van de duikvoet (Fig. M)

1. Verwijder de accu van de motor. Raadpleeg De accu plaatsen en verwijderen.
2. Open de vergrendelingshendel op de basis.
3. Pak de motoreenheid met één hand en de basis met de andere hand, trek de motor uit de duikvoet.

WERKING

Om het risico op ernstig persoonlijk letsel te verminderen, schakelt u het apparaat uit en verwijdert u de batterij voordat u aanpassingen maakt of hulpstukken of accessoires verwijdert/ installeert. Een onbedoelde start kan letsel veroorzaken.

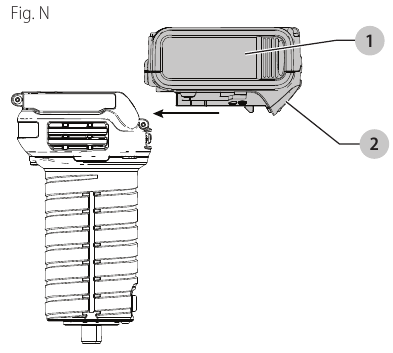

De batterij plaatsen en verwijderen (Fig. N)

Voordat u de batterij plaatst, controleer of de schakelaar in de UIT-stand staat (OFF position). Een onbedoelde start kan letsel veroorzaken.

OPMERKING: Voor de beste resultaten, zorg ervoor dat uw batterij volledig is opgeladen.
Om de batterij in het handvat van het gereedschap te plaatsen, lijnt u de batterij uit met de rails in het handvat van het gereedschap en schuift u deze in het handvat totdat de batterij stevig in het gereedschap zit en zorgt u ervoor dat deze niet losraakt. Om de batterij uit het gereedschap te verwijderen, drukt u op de ontgrendelknop en trekt u de batterij stevig uit het handvat van het gereedschap. Plaats hem in de oplader zoals beschreven in het gedeelte over de oplader in deze handleiding.

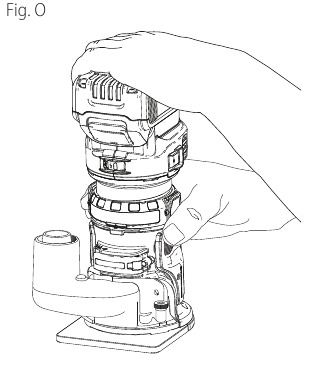

Juiste handpositie (Fig. A, O, P)

Om het risico op ernstig persoonlijk letsel te verminderen, dient u ALTIJD de juiste handpositie te gebruiken zoals afgebeeld.

Om het risico op ernstig persoonlijk letsel te verminderen, ALTIJD stevig vasthouden in afwachting van een plotselinge reactie.

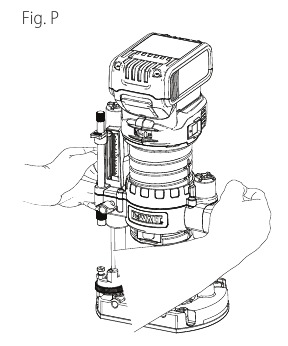

Bij gebruik van de vaste basis (fixed base), moet één hand bovenop de batterij en de andere hand rond de vaste basis (fixed base) zijn (Fig. O). Bij gebruik van de duikbasis, pak de zijhandgrepen (Fig. A) stevig vast zoals weergegeven in Fig. P.

De motor starten en stoppen (Fig. A, N)

Voordat u het gereedschap start, ruimt u de werkplek op van alle vreemde voorwerpen. Houd ook het gereedschap stevig vast om de startkoppel te weerstaan.

Om persoonlijk letsel en/of schade aan het afgewerkte werk te voorkomen, moet u de aandrijfeenheid VOLLEDIG TOT STILSTAND laten komen voordat u het gereedschap neerlegt.
Om het apparaat in te schakelen, drukt u op de zijkant van de stofbeschermde schakelaar met het symbool "I." Om het apparaat uit te schakelen, drukt u op de zijkant van de schakelaar met het symbool "O."

Snijden met de vaste basis (fixed base)
Stel de bovenfrees in om de vaste basis (fixed base) te gebruiken door de instructies in het gedeelte Montage en afstellingen te volgen.
Nadat de bovenfrees is ingesteld, plaatst u de batterij zoals weergegeven in Fig. N en stelt u vervolgens uw bovenfreessnelheid in (zie De bovenfreessnelheid kiezen).
OPMERKING: Voer de bovenfrees altijd tegengesteld aan de draairichting van de frees.

Snijden met de duikbasis
LET OP: De snijdiepte is vergrendeld in de standaardstatus van de duikbasis. De duikvergrendeling vereist activering door de gebruiker om het duikmechanisme "loslaten om te vergrendelen" mogelijk te maken.
OPMERKING: Houd beide zijhandgrepen vast tijdens het gebruik.

1. Druk de duikvergrendelingshendel in en duw de bovenfrees omlaag totdat de bit de ingestelde diepte bereikt.
2. Laat de duikvergrendelingshendel los wanneer de gewenste diepte is bereikt.
   OPMERKING: Het loslaten van de duikvergrendelingshendel vergrendelt de motor automatisch op zijn plaats.
   OPMERKING: Als extra weerstand nodig is, gebruik dan de hand om de duikvergrendelingshendel in te drukken.
3. Voer de snede uit.
4. Het indrukken van de duikvergrendelingshendel schakelt het vergrendelmechanisme uit, waardoor de frees loskomt van het werkstuk.
5. Schakel de bovenfrees uit.

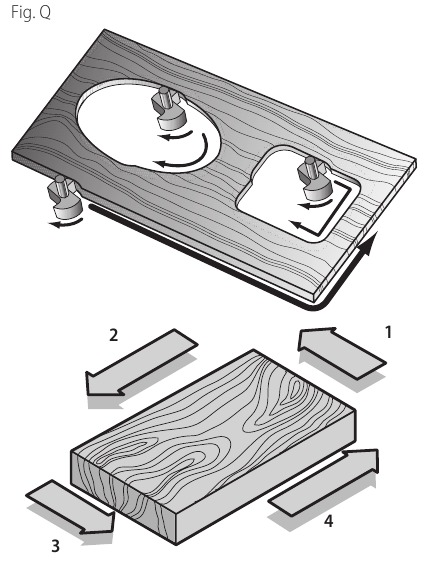

Voedingsrichting (Fig. Q)
De voedingsrichting is erg belangrijk bij het frezen en kan het verschil maken tussen een succesvolle klus en een geruïneerd project. De figuren tonen de juiste voedingsrichting voor enkele typische sneden. Een algemene regel die u kunt volgen, is om de bovenfrees in een richting tegen de klok in te bewegen bij een buitensnede en in een richting met de klok mee bij een binnensnede.
Vorm de buitenrand van een stuk materiaal door deze stappen te volgen:

1. Vorm de kopse kant, van links naar rechts
2. Vorm de rechte kant en beweeg van links naar rechts
3. Snijd de andere kopse kant
4. Werk de resterende rechte rand af

De bovenfreessnelheid kiezen (Fig. A)
Raadpleeg de Tabel voor snelheidsselectie om een bovenfreessnelheid te kiezen. Draai aan de variabele snelheidsregelaar om de bovenfreessnelheid te regelen.

Softstartfunctie
De compacte bovenfrezen zijn uitgerust met elektronica om een softstartfunctie te bieden die de startkoppel van de motor minimaliseert.

Variabele snelheidsregeling (Fig. A)

Als de snelheidsregeling niet meer werkt, of met tussenpozen werkt, stop dan onmiddellijk met het gebruik van het gereedschap (stop using the tool immediately). Breng het naar een DeWALT fabrieksservicecentrum of een door DeWALT erkend servicecentrum voor reparatie.

Volg altijd de aanbevelingen van de bitfabrikant met betrekking tot de snelheid, aangezien sommige bitontwerpen specifieke snelheden vereisen voor veiligheid of prestaties. Als u niet zeker bent van de juiste snelheid of een probleem ondervindt, neem dan contact op met de bitfabrikant.
Deze bovenfrees is uitgerust met een variabele snelheidsregelaar met 7 snelheden tussen 16000 en 25500 RPM. Pas de snelheid aan door aan de variabele snelheidsregelaar te draaien.
LET OP: De bovenfrees is uitgerust met elektronica om de snelheid van het gereedschap tijdens het snijden te bewaken en te behouden. Bij lage en gemiddelde snelheden voorkomt de snelheidsregeling dat de motorsnelheid afneemt. Als u verwacht een snelheidsverandering te horen en de motor blijft belasten, kunt u de motor beschadigen door oververhitting. Verminder de snijdiepte en/of vertraag de voedingssnelheid om schade aan het gereedschap te voorkomen.
De compacte bovenfrezen zijn uitgerust met elektronica om de snelheid van het gereedschap tijdens het snijden te bewaken en te behouden.

TABEL VOOR SNELHEIDSSELECTIE*

*De snelheden in deze tabel zijn bij benadering en zijn alleen ter referentie. Uw bovenfrees produceert mogelijk niet exact de snelheid die voor de draaiknopinstelling wordt vermeld.
OPMERKING: Maak meerdere lichte passes in plaats van één zware pass voor een betere kwaliteit van het werk.

Werkverlichting (Fig. A)
De werklampen bevinden zich aan de voorkant van de motor . Om de werklamp in te schakelen, zet u de aan/uit-schakelaar aan. De werklampen blijven 20 seconden branden nadat de aan/uit-schakelaar in de uit-stand (off position) is gezet.
OPMERKING: De werklampen zijn bedoeld om het directe werkoppervlak te verlichten en zijn niet bedoeld om als zaklamp te worden gebruikt.
OPMERKING: Als de werklampen knipperen, controleer dan de lading van de batterij; deze kan laag zijn. Als ze nog steeds knipperen met een opgeladen batterij, moet het apparaat naar een servicecentrum worden gebracht voor evaluatie.

ONDERHOUD

Om het risico op ernstig persoonlijk letsel te verminderen, schakelt u het apparaat uit en verwijdert u de batterij voordat u aanpassingen maakt of hulpstukken of accessoires verwijdert/ installeert. Een onbedoelde start kan letsel veroorzaken.

Reiniging

Blaas vuil en stof uit alle ventilatieopeningen met schone, droge lucht, minstens één keer per week. Om het risico op oogletsel te minimaliseren, dient u altijd een ANSI Z87.1-goedgekeurde oogbescherming te dragen wanneer u dit doet.

Gebruik nooit oplosmiddelen of andere agressieve chemicaliën voor het reinigen van de niet-metalen onderdelen van het gereedschap. Deze chemicaliën kunnen de plastic materialen die in deze onderdelen worden gebruikt, verzwakken. Gebruik een droge doek. Laat nooit vloeistof in het gereedschap komen; dompel nooit een onderdeel van het gereedschap onder in een vloeistof.
OPMERKING VOOR ALLEEN DUIKBASIS: Gebruik alleen een DROGE doek om de duikstangen af te vegen. Deze stangen hebben geen smering nodig. Smeermiddelen trekken stof aan, waardoor de prestaties van uw gereedschap afnemen.

De motor en basis waxen
Om een soepele werking te behouden bij het verplaatsen van de motoreenheid ten opzichte van de basis, kunnen de buitenkant van de motoreenheid en de binnenkant van de basis worden gewaxt met behulp van een standaard pasta of vloeibare was. Volgens de instructies van de fabrikant, wrijft u de was op de buitendiameter van de motoreenheid en de binnendiameter van de basis. Laat de was drogen en poets resten weg met een zachte doek.

Accessoires

Aangezien accessoires, anders dan die van DeWALT, niet met dit product zijn getest, kan het gebruik van dergelijke accessoires met dit gereedschap gevaarlijk zijn. Om het risico op letsel te verminderen, mogen alleen door DeWALT aanbevolen accessoires met dit product worden gebruikt.
Aanbevolen accessoires voor gebruik met uw gereedschap zijn tegen extra kosten verkrijgbaar bij uw plaatselijke dealer of erkend servicecentrum. Als u hulp nodig hebt bij het vinden van een accessoire, neem dan contact op met DeWALT Industrial Tool Co., 701 East Joppa Road, Towson, MD 21286, bel 1-800-4-DeWALT (1-800-433-9258) of bezoek onze website: www.dewalt.com.

Reparaties
De oplader en de batterij zijn niet te repareren.

Om de VEILIGHEID en BETROUWBAARHEID van het product te garanderen, moeten reparaties, onderhoud en afstelling (inclusief borstelinspectie en -vervanging, indien van toepassing) worden uitgevoerd door een DeWALT fabrieksservicecentrum of een door DeWALT erkend servicecentrum. Gebruik altijd identieke vervangingsonderdelen.

Online registreren
Registreer uw product nu voor:

• GARANTIESERVICE: Het registreren van uw product helpt u om een efficiëntere garantieservice te verkrijgen in het geval er een probleem is met uw product.
• BEVESTIGING VAN EIGENDOM: In het geval van een verzekeringsverlies, zoals brand, overstroming of diefstal, dient uw registratie van eigendom als uw aankoopbewijs.
• VOOR UW VEILIGHEID: Door uw product te registreren, kunnen we contact met u opnemen in het onwaarschijnlijke geval dat een veiligheidsmelding vereist is onder de Federal Consumer Safety Act.

Registreer u online op www.dewalt.com/register.

Als u vragen of opmerkingen heeft, neem dan contact met ons op.
1-800-4-DeWALT

Referenties

• DEWALT® Power Tools Official Site | Guaranteed Tough®
• Sign in & Create Account | DEWALT

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download DeWalt DCW600 - Compacte Snoerloze Bovenfrees Handleiding

Beschikbare talen
