Belangrijke veiligheidsinstructies

Bij het gebruik van elektrisch gereedschap moeten altijd basisveiligheidsmaatregelen worden gevolgd om het risico op brand, elektrische schokken en persoonlijk letsel te verminderen, waaronder de volgende:

LEES ALLE INSTRUCTIES

Dubbele isolatie

Dubbel geïsoleerd gereedschap is volledig opgebouwd met twee afzonderlijke lagen elektrische isolatie of één dubbele dikte isolatie tussen u en het elektrische systeem van het gereedschap. Gereedschap dat met dit isolatiesysteem is gebouwd, is niet bedoeld om te worden geaard. Als gevolg hiervan is uw gereedschap uitgerust met een tweepolige stekker waarmee u verlengsnoeren kunt gebruiken zonder dat u zich zorgen hoeft te maken over het behouden van een aardverbinding.

OPMERKING: Dubbele isolatie vervangt niet de normale veiligheidsmaatregelen bij het bedienen van dit gereedschap. Het isolatiesysteem is bedoeld als extra bescherming tegen letsel als gevolg van een mogelijke elektrische isolatiefout in het gereedschap.

GEBRUIK BIJ ONDERHOUD ALLEEN IDENTIEKE VERVANGINGSONDERDELEN. Repareer of vervang beschadigde snoeren.

Gepolariseerde stekkers

Gepolariseerde stekkers (één contact is breder dan de andere) worden gebruikt op apparatuur om het risico op elektrische schokken te verminderen. Indien aanwezig, past deze stekker maar op één manier in het gepolariseerde stopcontact. Als de stekker niet volledig in het stopcontact past, draai de stekker dan om. Als hij nog steeds niet past, neem dan contact op met een gekwalificeerde elektricien om het juiste stopcontact te installeren. Wijzig de stekker op geen enkele manier.

Veiligheidsinstructies voor alle gereedschappen

• HOUD HET WERKGEBIED SCHOON. Rommelige gebieden en werkbanken nodigen uit tot verwondingen.
• HOUD REKENING MET DE OMGEVING VAN HET WERKGEBIED. Stel elektrisch gereedschap niet bloot aan regen. Gebruik elektrisch gereedschap niet op vochtige of natte plaatsen. Zorg voor een goede verlichting van het werkgebied. Gebruik het gereedschap niet in de buurt van ontvlambare vloeistoffen of gassen.
• BESCHERM U TEGEN ELEKTRISCHE SCHOKKEN. Vermijd aanraking van het lichaam met geaarde oppervlakken. Bijvoorbeeld; leidingen, radiatoren, fornuizen en koelkastbehuizingen.
• HOUD KINDEREN UIT DE BUURT. Laat bezoekers het gereedschap of het verlengsnoer niet aanraken. Alle bezoekers moeten uit de buurt van het werkgebied worden gehouden.
• BERG NIET-GEBRUIKTE GEREEDSCHAPPEN OP. Wanneer ze niet in gebruik zijn, moeten gereedschappen worden opgeslagen op een droge, hoge of afgesloten plaats — buiten bereik van kinderen.
• FORCEER HET GEREEDSCHAP NIET. Het zal het werk beter en veiliger doen met de snelheid waarvoor het bedoeld is.
• GEBRUIK HET JUISTE GEREEDSCHAP. Forceer geen klein gereedschap of hulpstuk om het werk van een zwaar gereedschap te doen. Gebruik het gereedschap niet voor doeleinden waarvoor het niet bedoeld is.
• KLEED U CORRECT. Draag geen losse kleding of sieraden. Ze kunnen vast komen te zitten in bewegende delen. Rubberen handschoenen en antislipschoeisel worden aanbevolen bij het werken in de buitenlucht. Draag een beschermende haarkap om lang haar in te sluiten.
• DRAAG EEN VEILIGHEIDSBRIL. Gebruik ook een gezichts- of stofmasker als de werkzaamheden stoffig zijn.
• MISBRUIK HET SNOER NIET. Draag het gereedschap nooit aan het snoer en trek er niet aan om het los te koppelen van het stopcontact. Houd het snoer uit de buurt van hitte, olie en scherpe randen.
• ZET HET WERK VAST. Gebruik klemmen of een bankschroef om het werk vast te houden. Het is veiliger dan het gebruik van uw hand en het maakt beide handen vrij om het gereedschap te bedienen.
• REIK NIET TE VER. Zorg altijd voor een goede basis en evenwicht.
• ONDERHOUD GEREEDSCHAPPEN MET ZORG. Houd gereedschappen scherp en schoon voor betere en veiligere prestaties. Volg de instructies voor het smeren en vervangen van accessoires. Inspecteer de gereedschapssnoeren regelmatig en laat ze repareren door een erkende servicefaciliteit als ze beschadigd zijn. Inspecteer de verlengsnoeren regelmatig en vervang ze als ze beschadigd zijn. Houd de handgrepen droog, schoon en vrij van olie en vet.
• KOPPEL GEREEDSCHAPPEN LOS OF ZET ZE UIT wanneer ze niet in gebruik zijn, voor onderhoud en bij het vervangen van accessoires, zoals messen, bits, frezen.
• VERWIJDER AFSTELSLEUTELS EN MOERSLEUTELS. Maak er een gewoonte van om te controleren of sleutels en afstelmoersleutels van het gereedschap zijn verwijderd voordat u het inschakelt.
• VERMIJD ONOPZETTELIJK STARTEN. Draag het gereedschap niet met uw vinger op de schakelaar. Zorg ervoor dat de schakelaar uit staat wanneer u de stekker in het stopcontact steekt.
• VERLENGSNOEREN. Gebruik alleen 3-draads verlengsnoeren met 3-polige geaarde stekkers en 3-polige stopcontacten die de stekker van het gereedschap accepteren. Vervang of repareer beschadigde snoeren. Zorg ervoor dat uw verlengsnoer in goede staat is. Wanneer u een verlengsnoer gebruikt, zorg er dan voor dat u er een gebruikt die zwaar genoeg is om de stroom te voeren die uw product zal verbruiken. Een te klein snoer veroorzaakt een daling van de lijnspanning, wat resulteert in verlies van vermogen en oververhitting. De volgende tabel toont de juiste maat die u moet gebruiken, afhankelijk van de snoerlengte en het typeplaatje. Gebruik in geval van twijfel de volgende zwaardere maat. Hoe kleiner het maatnummer, hoe zwaarder het snoer.

• VERLENGSNOEREN VOOR BUITENGEBRUIK. Wanneer het gereedschap buiten wordt gebruikt, gebruik dan alleen verlengsnoeren die bedoeld zijn voor gebruik buitenshuis en als zodanig zijn gemarkeerd.
• BLIJF ALERT. Kijk naar wat u aan het doen bent. Gebruik uw gezond verstand. Gebruik het gereedschap niet als u moe bent.
• CONTROLEER BESCHADIGDE ONDERDELEN. Voor verder gebruik van het gereedschap moet een beschermkap of ander onderdeel dat beschadigd is zorgvuldig worden gecontroleerd om te bepalen of het goed zal werken en zijn beoogde functie zal vervullen. Controleer op uitlijning van bewegende delen, vastlopen van bewegende delen, breuk van onderdelen, montage en alle andere omstandigheden die de werking kunnen beïnvloeden. Een beschermkap of ander onderdeel dat beschadigd is, moet op de juiste manier worden gerepareerd of vervangen door een erkend servicecentrum, tenzij anders aangegeven in deze handleiding. Laat defecte schakelaars vervangen door een erkend servicecentrum. Gebruik het gereedschap niet als de schakelaar het niet in- en uitschakelt.

BEWAAR DEZE INSTRUCTIES

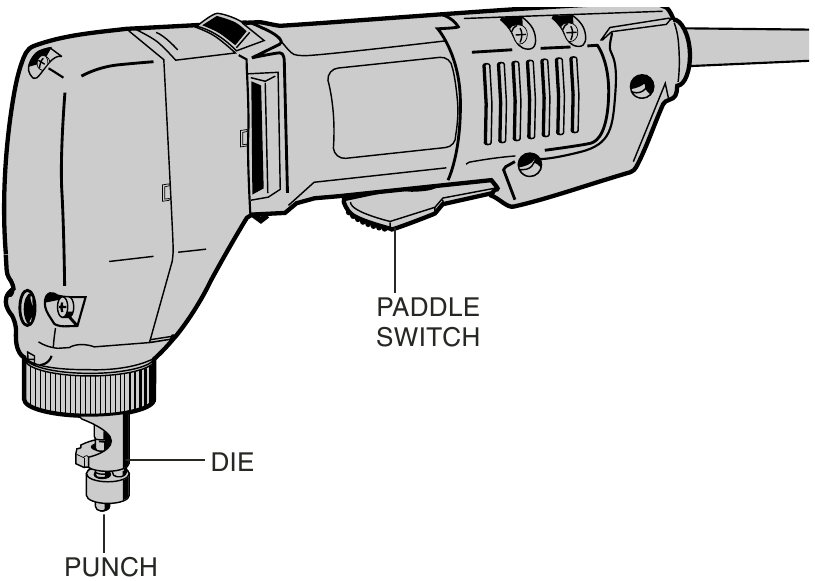

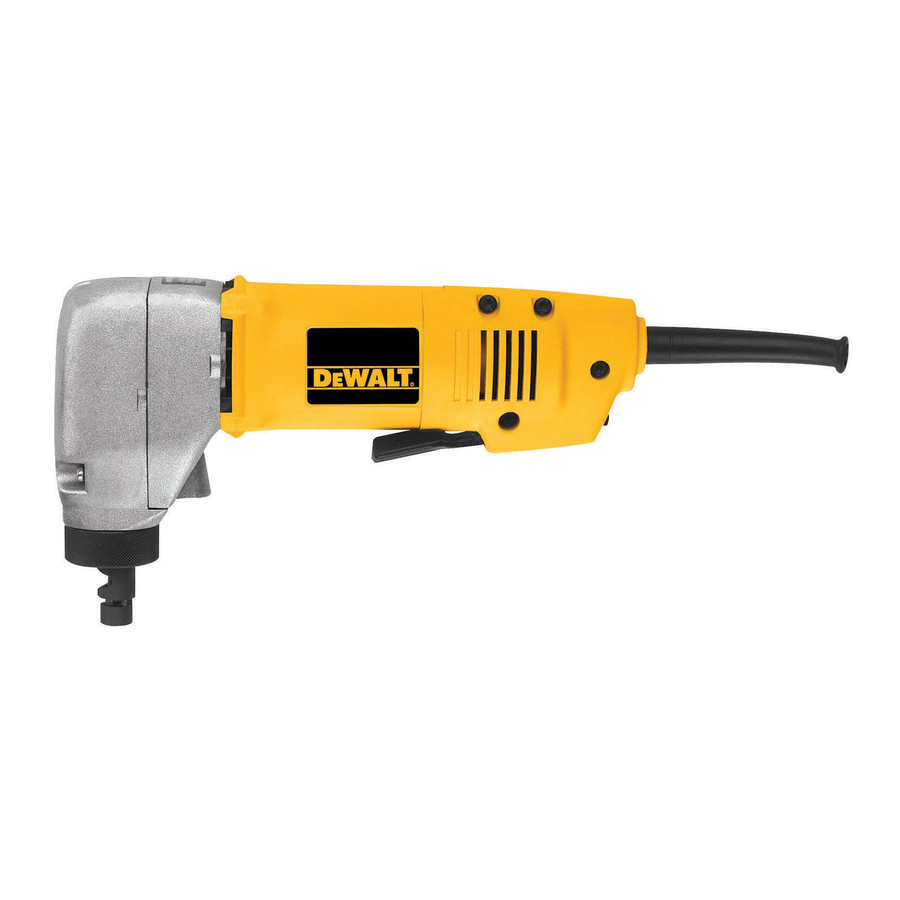

Productoverzicht

Motor

Uw DEWALT gereedschap wordt aangedreven door een DEWALT motor. Zorg ervoor dat uw stroomvoorziening overeenkomt met de markering op het typeplaatje. Een spanningsverlaging van meer dan 10% veroorzaakt vermogensverlies en oververhitting. Alle DEWALT gereedschappen zijn in de fabriek getest; als dit gereedschap niet werkt, controleer dan de stroomvoorziening.

Schakelaar

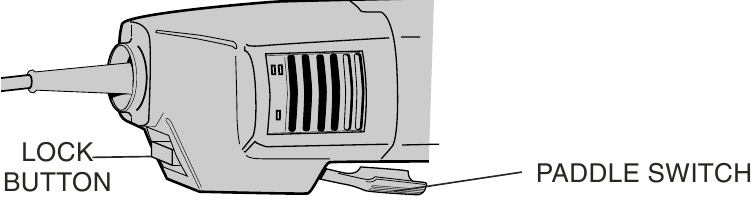

Om het gereedschap te starten, drukt u de paddleschakelaar in. Om het gereedschap uit te schakelen, laat u de paddle los. De paddleschakelaar kan worden vergrendeld door de vergrendelknop aan de achterkant van het gereedschap in te schakelen terwijl u de paddle ingedrukt houdt. Zorg er altijd voor dat het gereedschap niet is vergrendeld voordat u de stekker in het stopcontact steekt. Om het gereedschap uit te schakelen wanneer het is vergrendeld, knijpt u eenmaal in de paddle en laat u deze los.

De snijder instellen

SCHAKEL HET GEREEDSCHAP UIT EN KOPPEL HET LOS VAN DE STROOMVOORZIENING.

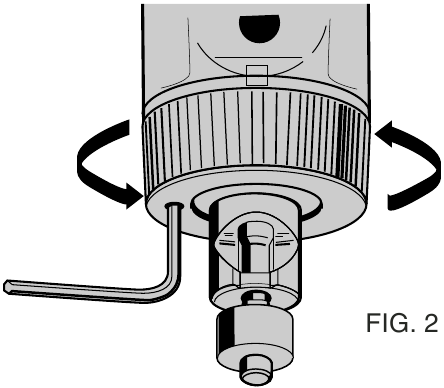

De snijder kan worden ingesteld om in elke richting ten opzichte van de behuizing te snijden. Draai de stelschroef in de gekartelde ring (Afbeelding 2) los met de meegeleverde sleutel en schroef de ring los door deze tegen de klok in te draaien, gezien vanaf de snijder.

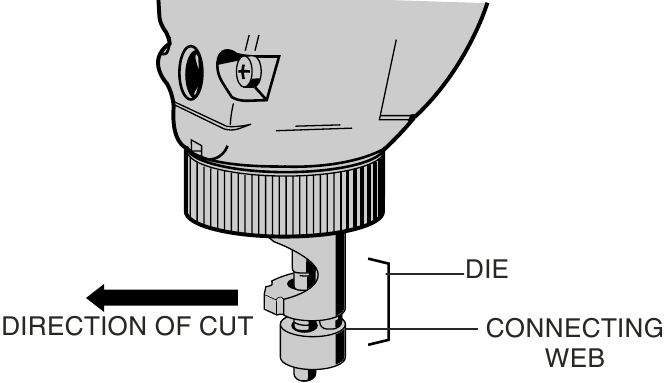

Maak de ring net genoeg los om de matrijs te kunnen draaien. Stel de matrijs zo in dat het verbindingsstuk zich aan de andere kant van de snijrichting bevindt. Draai de gekartelde ring volledig vast en vergrendel deze door de stelschroef vast te draaien.

Bediening

OPMERKING: DRAAG ALTIJD EEN VEILIGHEIDSBRIL.
Zorg ervoor dat de gekartelde ring (Afbeelding 2) voor gebruik goed vastzit. Houd uw vingers uit de buurt van de snijder en andere bewegende delen.

De nibbler snijdt een gleuf van 6 mm breed in het werkstuk, dus vergeet dit niet te compenseren bij het uitzetten en berekenen van de materiaalbehoeften.
Wanneer u de snede vanaf een rand begint, plaatst u de nibbler zo dat de gleuf in de matrijs in het werkstuk grijpt en de rand tegen de pons ligt, wat het bewegende deel is bij het snijden.

Start de nibbler door de paddleschakelaar in te drukken. Houd de behuizing parallel aan het werkoppervlak.
Oefen slechts voldoende voorwaartse druk uit om de nibbler te laten snijden en handhaaf deze druk. Extra druk zal de snijsnelheid niet verhogen, omdat de hoeveelheid materiaal die bij elke snijslag wordt verwijderd vaststaat en de snijsnelheid alleen afhankelijk is van de snelheid van de nibbler. De snijlijn van het werkstuk moet licht worden ingesmeerd met olie om de pons en matrijs tijdens het snijden te smeren.

OPMERKING: Pons en matrijs moeten worden gesmeerd door ze ongeveer elke 10 meter snijden in een goede snijolie te dompelen.

Wanneer de snede binnen de omtrek van het werkstuk moet worden gestart of beëindigd, moet eerst een gat van 13 mm (1/2") in het werkstuk worden geboord op het start- of eindpunt. Hierdoor kan de matrijs worden ingebracht of teruggetrokken, aangezien deze een grotere diameter heeft dan de gleuf die in het werkstuk wordt gesneden.

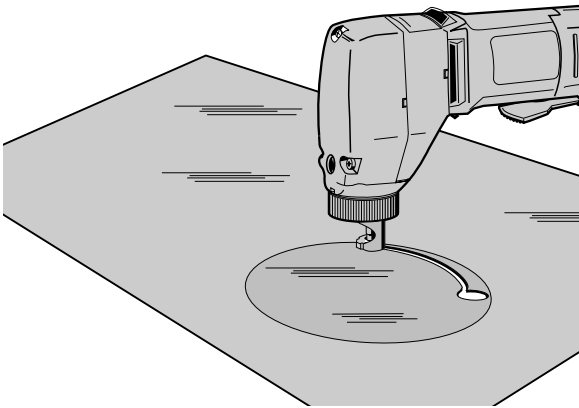

Cirkelvormige gaten moeten worden gesneden op de manier die hieronder wordt weergegeven, beginnend bij het gat met een diameter van 13 mm (1/2") binnen de cirkel.

Pons- en matrijsvervanging

Na een periode van snijden zal de pons bot worden en moet deze worden vervangen. Controleer tegelijkertijd de matrijs op scherpte en vervang deze indien nodig.

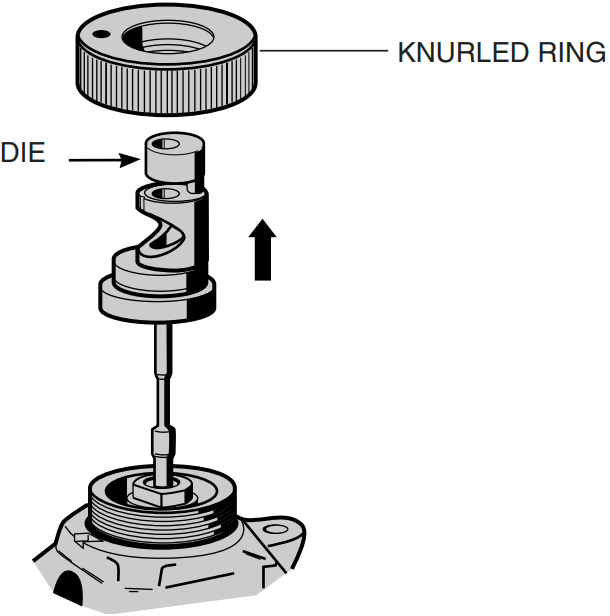

Om de matrijs te verwijderen, maakt u de gekartelde ring los.

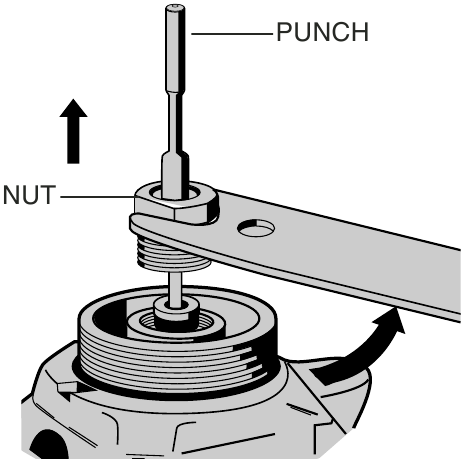

Nadat u de matrijs hebt verwijderd, draait u de motor door de anker ventilator te draaien, die toegankelijk is via de koelsleuf aan de zijkant, totdat de pons bevestigingsmoer vrij is van de voorkant van de versnellingsbak. Maak met de meegeleverde sleutel deze moer tegen de klok in los en verwijder de pons. Monteer in omgekeerde volgorde.

Houd uw nibbler zo schoon mogelijk door hem af te vegen met een schone doek en er af en toe lucht doorheen te blazen.

Reinigen

Het wordt aanbevolen om stof en vuil uit de hoofdbehuizing te blazen met behulp van een luchtslang en dit kan zo vaak worden gedaan als er vuil in en rond de ventilatoropeningen wordt verzameld. De motor moet draaien terwijl er lucht in de ventilatieopeningen wordt geblazen.

Smering

DEWALT gereedschappen zijn in de fabriek correct gesmeerd en klaar voor gebruik. Gereedschappen moeten regelmatig om de 60 dagen tot 6 maanden opnieuw worden gesmeerd, afhankelijk van het gebruik. Gereedschappen die constant worden gebruikt voor productie- of zware werkzaamheden en gereedschappen die worden blootgesteld aan hitte, vereisen mogelijk frequentere smering. Deze smering mag alleen worden uitgevoerd door opgeleide reparateurs van elektrisch gereedschap, zoals die bij DEWALT gecertificeerde servicecentra.

Motorborstels

Wanneer de borstels van dit gereedschap versleten zijn, stopt het gereedschap automatisch en voorkomt het schade aan de motor. Het vervangen van de borstels moet worden uitgevoerd door DEWALT servicecentra.

Accessoires

Aanbevolen accessoires voor gebruik met uw gereedschap zijn tegen extra kosten verkrijgbaar bij uw distributeur of plaatselijke servicecentrum.

Het gebruik van niet-aanbevolen accessoires kan gevaarlijk zijn.

Reparaties

Om de VEILIGHEID en BETROUWBAARHEID van het product te garanderen, moeten reparaties, onderhoud en afstelling (inclusief borstelinspectie en -vervanging) worden uitgevoerd door erkende servicecentra of andere gekwalificeerde serviceorganisaties, waarbij altijd identieke vervangingsonderdelen worden gebruikt.

Drie jaar beperkte garantie

Voor meer informatie over de garantie dekking en garantie reparatie informatie, bezoek www.dewalt.com of bel 1-800-4-DEWALT (1-800-433-9258).

ALS U VRAGEN OF OPMERKINGEN HEEFT OVER DIT OF ANDER DeWALT GEREEDSCHAP, BEL ONS DAN GRATIS OP: 1-800-4-DeWALT (1-800-433-9258)
