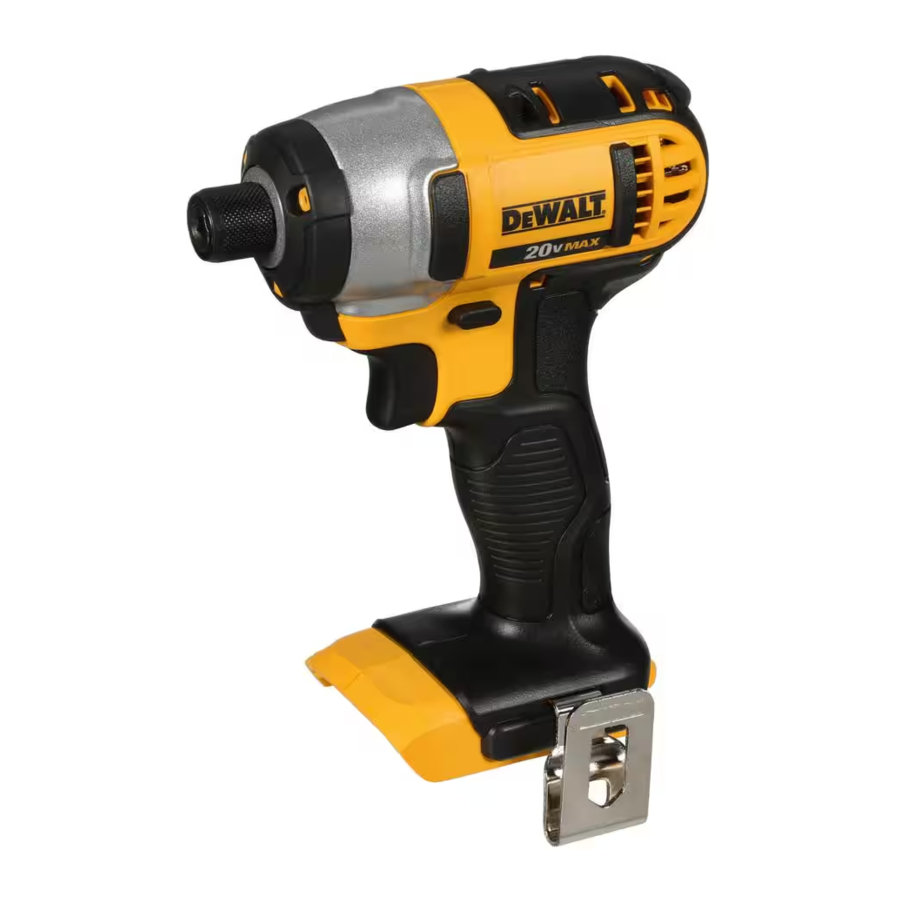

DeWalt DCF880, DCF880H, DCF885C1 handleiding

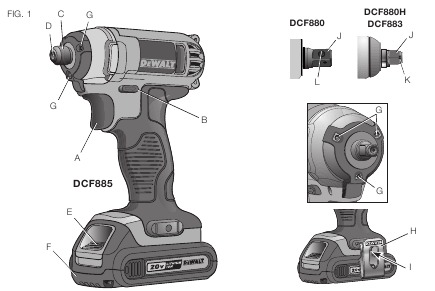

ONDERDEEL

Wijzig het elektrisch gereedschap of een onderdeel ervan nooit. Dit kan leiden tot schade of persoonlijk letsel.

1. Trekkerschakelaar
2. Vooruit/achteruit-knop
3. Spanhals
4. 1/4" (6,35 mm) zeskant snelspanhouder (DCF885)
5. Knop voor accu-ontgrendeling
6. Accupack

7. Werklicht
8. Riemhaak (optioneel accessoire)
9. Schroef
10. Aambeeld
11. Varkensring (DCF880H, DCF883)
12. Blokkering (DCF880)

BEOOGD GEBRUIK
Deze heavy-duty slagschroevendraaiers/schroevendraaiers zijn ontworpen voor professionele slagschroeftoepassingen. De impactfunctie maakt dit gereedschap bijzonder geschikt voor het aandrijven van bevestigingsmiddelen in hout, metaal en beton. NIET gebruiken in natte omstandigheden of in de buurt van ontvlambare vloeistoffen of gassen.
Deze heavy-duty slagschroevendraaiers/schroevendraaiers zijn professionele elektrische gereedschappen. NIET toestaan dat kinderen in contact komen met het gereedschap. Toezicht is vereist wanneer onervaren operators dit gereedschap gebruiken.

Riemhaak (optioneel accessoire) (Afb. 1)

Om het risico op ernstig persoonlijk letsel te verminderen, plaatst u de vooruit/achteruit-knop in de vergrendelde stand of schakelt u het gereedschap uit en koppelt u de accu los voordat u aanpassingen uitvoert of hulpstukken of accessoires verwijdert/installeert.

Om het risico op ernstig persoonlijk letsel te verminderen, mag u het gereedschap NIET boven uw hoofd hangen of objecten aan de riemhaak hangen. Hang de riemhaak van het gereedschap ALLEEN aan een werkriem.

Om het risico op ernstig persoonlijk letsel te verminderen, moet u ervoor zorgen dat de schroef waarmee de riemhaak is bevestigd, stevig vastzit.

Gebruik bij het bevestigen of vervangen van de riemhaak alleen de meegeleverde schroef (I). Zorg ervoor dat u de schroef goed vastdraait.
De riemhaak (H) kan aan beide zijden van het gereedschap worden bevestigd met alleen de meegeleverde schroef (I), om tegemoet te komen aan links- of rechtshandige gebruikers. Als de haak helemaal niet gewenst is, kan deze van het gereedschap worden verwijderd.
Om de riemhaak te verplaatsen, verwijdert u de schroef (I) waarmee de riemhaak op zijn plaats wordt gehouden en monteert u deze opnieuw aan de andere kant. Zorg ervoor dat u de schroef goed vastdraait.

WERKING

Om het risico op ernstig persoonlijk letsel te verminderen, plaatst u de vooruit/achteruit-knop in de vergrendelde stand of schakelt u het gereedschap uit en koppelt u de accu los voordat u aanpassingen uitvoert of hulpstukken of accessoires verwijdert/installeert.

De accu plaatsen en verwijderen (Afb. 2)
OPMERKING: Zorg ervoor dat uw accupack volledig is opgeladen voor de beste resultaten.
Om de accu (F) in de handgreep van het gereedschap te plaatsen, lijnt u de accu uit met de rails in de handgreep van het gereedschap en schuift u deze in de handgreep totdat de accu stevig in het gereedschap zit en zorg ervoor dat deze niet losraakt.
Om de accu uit het gereedschap te verwijderen, drukt u op de ontgrendelknop (E) en trekt u de accu stevig uit de handgreep van het gereedschap. Plaats deze in de lader zoals beschreven in het gedeelte over de lader in deze handleiding.

ACCUPACKS MET BRANDSTOFMETER (AFB. 4)

Sommige DeWALT-accupacks zijn voorzien van een brandstofmeter die bestaat uit drie groene ledlampjes die het laadniveau van de accu aangeven.
De brandstofmeter geeft een indicatie van de geschatte laadniveaus van de accu volgens de volgende indicatoren:

Om de brandstofmeter te activeren, houdt u de brandstofmeterknop (M) ingedrukt. Een combinatie van de drie groene ledlampjes licht op en geeft het resterende laadniveau aan. Wanneer het laadniveau in de accu onder de bruikbare limiet ligt, licht de brandstofmeter niet op en moet de accu worden opgeladen.
OPMERKING: De brandstofmeter geeft alleen een indicatie van de resterende lading op de accu. Het geeft geen indicatie van de functionaliteit van het gereedschap en is onderhevig aan variatie op basis van productcomponenten, temperatuur en eindgebruikertoepassing.
Neem voor meer informatie over accupacks met brandstofmeter contact op met 1-800-4-DeWALT (1-800-433-9258) of bezoek onze website www.dewalt.com.

Trekkerschakelaar met variabele snelheid (Afb. 1)
Om het gereedschap in te schakelen, knijpt u in de trekkerschakelaar (A). Om het gereedschap uit te schakelen, laat u de trekkerschakelaar los. Uw gereedschap is uitgerust met een rem. De houder stopt wanneer de trekkerschakelaar volledig wordt losgelaten. Met de schakelaar voor variabele snelheid kunt u de beste snelheid voor een bepaalde toepassing selecteren. Hoe meer u in de trekker knijpt, hoe sneller het gereedschap zal werken. Gebruik voor een maximale levensduur van het gereedschap de variabele snelheid alleen voor het starten van gaten of bevestigingsmiddelen.
OPMERKING: Continu gebruik in het variabele snelheidsbereik wordt niet aanbevolen. Het kan de schakelaar beschadigen en moet worden vermeden.

Vooruit/achteruit-bedieningsknop (Afb. 1)
Een vooruit/achteruit-bedieningsknop (B) bepaalt de richting van het gereedschap en dient ook als vergrendelknop.
Om de rotatie vooruit te selecteren, laat u de trekkerschakelaar los en drukt u op de vooruit/achteruit-bedieningsknop aan de rechterkant van het gereedschap.
Om achteruit te selecteren, laat u de trekkerschakelaar los en drukt u op de vooruit/achteruit-bedieningsknop aan de linkerkant van het gereedschap.
De middelste positie van de bedieningsknop vergrendelt het gereedschap in de UIT-stand. Wanneer u de positie van de bedieningsknop wijzigt, moet u ervoor zorgen dat de trekker is losgelaten.
OPMERKING: De eerste keer dat het gereedschap wordt gebruikt na het wijzigen van de draairichting, kunt u bij het opstarten een klik horen. Dit is normaal en duidt niet op een probleem.

Werkverlichting (Afb. 1)

Niet in de werklamp staren. Dit kan ernstig oogletsel veroorzaken.
Er bevinden zich drie werklampen (G) rond de spanhals (C). De werklampen worden geactiveerd wanneer de trekkerschakelaar wordt ingedrukt en worden automatisch 20 seconden nadat de trekkerschakelaar is losgelaten uitgeschakeld. Als de trekkerschakelaar ingedrukt blijft, blijven de werklampen branden.
OPMERKING: De werklampen zijn bedoeld om het directe werkoppervlak te verlichten en zijn niet bedoeld om als zaklamp te worden gebruikt.

Snelspanhouder (Afb. 1, 5, 6)
DCF885
OPMERKING: De houder accepteert alleen 1/4" (6,35 mm) zeskantaccessoires en 1" (25,4 mm) bitpunten. Plaats de vooruit/achteruit-knop (B) in de vergrendelde (middelste) positie of verwijder de accu voordat u accessoires verwisselt.
Om een accessoire te installeren, plaatst u het accessoire volledig. Het accessoire is vergrendeld (Afb. 5). Om een accessoire te verwijderen, trekt u de spanhals (C) weg van de voorkant van het gereedschap. Verwijder het accessoire (Afb. 6).

Aanbeelden

Gebruik alleen slagaccessoires. Accessoires die geen impact kunnen weerstaan, kunnen breken en een gevaarlijke situatie veroorzaken. Inspecteer accessoires voor gebruik om er zeker van te zijn dat er geen scheuren in zitten.

Inspecteer aanbeelden, detentpennen en varkensringen voor gebruik. Ontbrekende of beschadigde onderdelen moeten voor gebruik worden vervangen.
Plaats de schakelaar in de vergrendelde (middelste) positie of verwijder de accu voordat u accessoires verwisselt.

AAMBEELD MET VARKENSRING (AFB. 1, DCF880H, DCF883)
Om een accessoire op het varkensringaambeeld te installeren, duwt u het accessoire stevig op het aambeeld (J). De varkensring (K) wordt samengedrukt om het accessoire erop te laten schuiven. Nadat het accessoire is geïnstalleerd, oefent de varkensring druk uit om het accessoire vast te houden. Om een accessoire te verwijderen, pakt u de dop vast en trekt u deze er stevig af.

AAMBEELD MET BLOKKERING (AFB. 1, DCF880)
Om een accessoire op het aambeeld te installeren, lijnt u het gat in de zijkant van het accessoire uit met de detentpen (L) op het aambeeld (J). Druk het accessoire erop totdat de detentpen in het gat grijpt. Het indrukken van de detentpen kan nodig zijn om de installatie van het accessoire te vergemakkelijken.
Om een accessoire te verwijderen, drukt u de detentpen door het gat en trekt u het accessoire eraf.

Gebruik
Uw slagmoersleutel kan het volgende maximale koppel genereren:

Zorg ervoor dat het bevestigingsmiddel en/of het systeem bestand is tegen het koppel dat door het gereedschap wordt gegenereerd. Overmatig aandraaimoment kan breuk en mogelijk persoonlijk letsel veroorzaken.

1. Plaats de dop op de kop van het bevestigingsmiddel. Houd het gereedschap recht op het bevestigingsmiddel gericht.
2. Druk op de schakelaar om de werking te starten. Laat de schakelaar los om de werking te stoppen. Controleer het koppel altijd met een momentsleutel, aangezien het aandraaimoment wordt beïnvloed door vele factoren, waaronder de volgende:
   • Spanning: Lage spanning, als gevolg van een bijna lege accu, zal het aandraaimoment verminderen.
   • Accessoiremaat: Het niet gebruiken van de juiste accessoiremaat zal een vermindering van het aandraaimoment veroorzaken.
   • Boutmaat: Grotere boutdiameters vereisen over het algemeen een hoger aandraaimoment. Het aandraaimoment varieert ook afhankelijk van de lengte, kwaliteit en koppelcoëfficiënt.
   • Bout: Zorg ervoor dat alle schroefdraden vrij zijn van roest en ander vuil om een correct aandraaimoment mogelijk te maken.
   • Materiaal: Het type materiaal en de oppervlakteafwerking van het materiaal beïnvloeden het aandraaimoment.
   • Aandraaitijd: Een langere aandraaitijd resulteert in een verhoogd aandraaimoment. Het gebruik van een langere aandraaitijd dan aanbevolen kan ertoe leiden dat de bevestigingsmiddelen overbelast, gestript of beschadigd raken.

ONDERHOUD

Om het risico op ernstig persoonlijk letsel te verminderen, plaatst u de vooruit/achteruit-knop in de vergrendelde stand of schakelt u het gereedschap uit en koppelt u de accu los voordat u aanpassingen uitvoert of hulpstukken of accessoires verwijdert/installeert.

Reinigen

Blaas minstens één keer per week vuil en stof uit alle ventilatieopeningen met schone, droge lucht. Om het risico op oogletsel te minimaliseren, draagt u hierbij altijd een ANSI Z87.1-goedgekeurde oogbescherming.

Gebruik nooit oplosmiddelen of andere agressieve chemicaliën voor het reinigen van de niet-metalen onderdelen van het gereedschap. Deze chemicaliën kunnen de plastic materialen die in deze onderdelen worden gebruikt, verzwakken. Gebruik een doek die alleen is bevochtigd met water en een milde zeep. Laat nooit vloeistof in het gereedschap komen; dompel nooit een deel van het gereedschap in een vloeistof.

REINIGINGSINSTRUCTIES VOOR DE LADER

Gevaar voor schokken. Koppel de lader los van het stopcontact voordat u deze reinigt. Vuil en vet kunnen van de buitenkant van de lader worden verwijderd met een doek of een zachte, niet-metalen borstel.
Gebruik geen water of reinigingsmiddelen.

Accessoires

Aangezien accessoires, anders dan die worden aangeboden door DeWALT, niet met dit product zijn getest, kan het gebruik van dergelijke accessoires met dit gereedschap gevaarlijk zijn. Om het risico op letsel te verminderen, mogen alleen DeWALT-aanbevolen accessoires met dit product worden gebruikt.
Aanbevolen accessoires voor gebruik met uw gereedschap zijn tegen extra kosten verkrijgbaar bij uw plaatselijke servicecentrum. Als u hulp nodig hebt bij het vinden van een accessoire, neem dan contact op met DeWALT Industrial Tool Co., 701 East Joppa Road, Towson, MD 21286, bel 1-800-4-DeWALT (1-800433-9258) of bezoek onze website: www.dewalt.com.

Om het risico op letsel te verminderen, gebruikt u alleen DeWALT impact-ready accessoires.

Gebruik alleen slagmoerdoppen. Moerdoppen die geen impact kunnen weerstaan, kunnen breken en een gevaarlijke situatie veroorzaken. Inspecteer de dop voor gebruik om er zeker van te zijn dat er geen scheuren in zitten.

Reparaties
De lader en accu zijn niet te onderhouden.
Om de productVEILIGHEID en BETROUWBAARHEID te garanderen, moeten reparaties, onderhoud en afstelling (inclusief borstelinspectie en -vervanging) worden uitgevoerd door een DeWALT-fabrieksservicecentrum, een door DeWALT geautoriseerd servicecentrum of ander gekwalificeerd servicepersoneel. Gebruik altijd identieke vervangingsonderdelen.

Online registreren
Registreer uw product nu voor:

• GARANTIESERVICE: Het registreren van uw product helpt u om een efficiëntere garantieservice te verkrijgen als er een probleem is met uw product.
• BEVESTIGING VAN EIGENDOM: In geval van een verzekeringsverlies, zoals brand, overstroming of diefstal, dient uw registratie van eigendom als aankoopbewijs.
• VOOR UW VEILIGHEID: Door uw product te registreren, kunnen we contact met u opnemen in het onwaarschijnlijke geval dat er een veiligheidsmelding vereist is onder de Federal Consumer Safety Act.
  Registreer online op www.dewalt.com/register.

VEILIGHEID

Definities: Veiligheidsrichtlijnen
De onderstaande definities beschrijven de mate van ernst voor elk signaalwoord. Lees de handleiding en let op deze symbolen.

Geeft een dreigende gevaarlijke situatie aan die, indien niet vermeden, zal leiden tot de dood of ernstig letsel.

Geeft een potentieel gevaarlijke situatie aan die, indien niet vermeden, de dood of ernstig letsel tot gevolg kan hebben.

Geeft een potentieel gevaarlijke situatie aan die, indien niet vermeden, kan leiden tot licht of matig letsel.
OPMERKING: Geeft een handeling aan die geen verband houdt met persoonlijk letsel, die, indien niet vermeden, kan leiden tot materiële schade.
ALS U VRAGEN OF OPMERKINGEN HEEFT OVER DIT OF ANDER D e WALT-GEREEDSCHAP, BEL DAN ONS GRATIS OP: 1-800-4-D e WALT (1-800-433-9258).

Lees de gebruiksaanwijzing om het risico op letsel te verminderen.

Algemene veiligheidswaarschuwingen voor elektrisch gereedschap

Lees alle veiligheidswaarschuwingen en alle instructies. Het niet opvolgen van de waarschuwingen en instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.
BEWAAR ALLE WAARSCHUWINGEN EN INSTRUCTIES VOOR TOEKOMSTIG GEBRUIK
De term "elektrisch gereedschap" in de waarschuwingen verwijst naar uw via het elektriciteitsnet (met snoer) bediende elektrische gereedschap of via batterijen (snoerloos) bediende elektrische gereedschap.

1. VEILIGHEID VAN DE WERKPLEK
   1. Houd de werkplek schoon en goed verlicht. Rommelige of donkere ruimtes nodigen uit tot ongelukken.
   2. Gebruik geen elektrisch gereedschap in explosieve omgevingen, zoals in de aanwezigheid van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap veroorzaakt vonken die het stof of de dampen kunnen ontsteken.
   3. Houd kinderen en omstanders uit de buurt tijdens het gebruik van elektrisch gereedschap. Afleiding kan ertoe leiden dat u de controle verliest.
   4. Verwijder een verstelsleutel of moersleutel voordat u het elektrisch gereedschap inschakelt. Een moersleutel of sleutel die aan een draaiend onderdeel van het elektrisch gereedschap is bevestigd, kan leiden tot persoonlijk letsel.
   5. Reik niet te ver. Zorg te allen tijde voor een goede basis en evenwicht. Dit zorgt voor een betere controle over het elektrisch gereedschap in onverwachte situaties.
2. ELEKTRISCHE VEILIGHEID
   1. Stekkers van elektrisch gereedschap moeten overeenkomen met het stopcontact. Wijzig de stekker nooit op enigerlei wijze. Gebruik geen adapterstekkers met geaard elektrisch gereedschap. Ongemodificeerde stekkers en bijpassende stopcontacten verminderen het risico op elektrische schokken.
   2. Vermijd lichamelijk contact met geaarde oppervlakken, zoals leidingen, radiatoren, fornuizen en koelkasten. Er is een verhoogd risico op elektrische schokken als uw lichaam geaard is.
   3. Stel elektrisch gereedschap niet bloot aan regen of natte omstandigheden. Water dat een elektrisch gereedschap binnendringt, verhoogt het risico op elektrische schokken.
   4. Maak geen misbruik van het snoer. Gebruik het snoer nooit om het elektrisch gereedschap te dragen, te trekken of los te koppelen. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende onderdelen. Beschadigde of verwarde snoeren vergroten het risico op elektrische schokken.
   5. Wanneer u elektrisch gereedschap buitenshuis gebruikt, gebruik dan een verlengsnoer dat geschikt is voor buitengebruik. Het gebruik van een snoer dat geschikt is voor buitengebruik, vermindert het risico op elektrische schokken.
   6. Als het gebruik van een elektrisch gereedschap op een vochtige locatie onvermijdelijk is, gebruik dan een aardlekschakelaar (GFCI) beveiligde voeding. Het gebruik van een GFCI vermindert het risico op elektrische schokken.
3. PERSOONLIJKE VEILIGHEID
   1. Blijf alert, let op wat u doet en gebruik uw gezond verstand bij het bedienen van elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicatie. Een moment van onoplettendheid tijdens het bedienen van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.
   2. Gebruik persoonlijke beschermingsmiddelen. Draag altijd een veiligheidsbril. Beschermingsmiddelen zoals een stofmasker, antislip veiligheidsschoenen, een harde hoed of gehoorbescherming die worden gebruikt voor de juiste omstandigheden, verminderen persoonlijk letsel.
   3. Voorkom onbedoeld starten. Zorg ervoor dat de schakelaar in de uit-stand staat voordat u verbinding maakt met de stroombron en/of de accu, het gereedschap oppakt of draagt. Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of het inschakelen van elektrisch gereedschap waarbij de schakelaar is ingeschakeld, nodigt uit tot ongelukken.
   4. Kleed u goed. Draag geen losse kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende onderdelen. Losse kleding, sieraden of lang haar kunnen vast komen te zitten in bewegende onderdelen.
   5. Als er apparaten zijn voorzien voor de aansluiting van stofafzuiging en opvangvoorzieningen, zorg er dan voor dat deze zijn aangesloten en correct worden gebruikt. Het gebruik van stofafzuiging kan stofgerelateerde gevaren verminderen.
4. GEBRUIK EN ONDERHOUD VAN ELEKTRISCH GEREEDSCHAP
   1. Forceer het elektrisch gereedschap niet. Gebruik het juiste elektrisch gereedschap voor uw toepassing. Het juiste elektrisch gereedschap zal het werk beter en veiliger doen met de snelheid waarvoor het is ontworpen.
   2. Gebruik het elektrisch gereedschap niet als de schakelaar het niet in- en uitschakelt. Elk elektrisch gereedschap dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd.
   3. Koppel de stekker los van de stroombron en/of de accu van het elektrisch gereedschap voordat u aanpassingen maakt, accessoires verwisselt of elektrisch gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico op het per ongeluk starten van het elektrisch gereedschap.
   4. Bewaar ongebruikt elektrisch gereedschap buiten het bereik van kinderen en laat personen die niet bekend zijn met het elektrisch gereedschap of deze instructies het elektrisch gereedschap niet bedienen. Elektrisch gereedschap is gevaarlijk in handen van ongetrainde gebruikers.
   5. Onderhoud elektrisch gereedschap. Controleer op verkeerde uitlijning of vastlopen van bewegende onderdelen, breuk van onderdelen en andere omstandigheden die de werking van het elektrisch gereedschap kunnen beïnvloeden. Laat het elektrisch gereedschap repareren als het beschadigd is voordat u het gebruikt. Veel ongelukken worden veroorzaakt door slecht onderhouden elektrisch gereedschap.
   6. Houd snijgereedschap scherp en schoon. Goed onderhouden snijgereedschap met scherpe snijranden is minder snel geneigd vast te lopen en is gemakkelijker te controleren.
   7. Gebruik het elektrisch gereedschap, accessoires en gereedschapsbits enz. in overeenstemming met deze instructies, rekening houdend met de werkomstandigheden en het uit te voeren werk. Gebruik van het elektrisch gereedschap voor andere bewerkingen dan die waarvoor het bedoeld is, kan leiden tot een gevaarlijke situatie.
5. GEBRUIK EN ONDERHOUD VAN ACCUGEREEDSCHAP
   1. Laad alleen op met de oplader die door de fabrikant is gespecificeerd. Een oplader die geschikt is voor één type accu kan brandgevaar veroorzaken bij gebruik met een andere accu.
   2. Gebruik elektrisch gereedschap alleen met specifiek daarvoor bestemde accu's. Het gebruik van andere accu's kan leiden tot risico op letsel en brand.
   3. Wanneer de accu niet in gebruik is, houd deze dan uit de buurt van andere metalen voorwerpen zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen die een verbinding van de ene terminal naar de andere kunnen maken. Het kortsluiten van de accupolen kan brandwonden of brand veroorzaken.
   4. Onder misbruikende omstandigheden kan er vloeistof uit de accu worden gespoten; vermijd contact. Als contact per ongeluk optreedt, spoel dan met water. Als de vloeistof in contact komt met de ogen, zoek dan ook medische hulp. Vloeistof die uit de accu wordt gespoten, kan irritatie of brandwonden veroorzaken.
6. ONDERHOUD
   1. Laat uw elektrisch gereedschap onderhouden door een gekwalificeerd reparateur die uitsluitend identieke vervangingsonderdelen gebruikt. Dit zorgt ervoor dat de veiligheid van het elektrisch gereedschap wordt gehandhaafd.

Aanvullende specifieke veiligheidsregels

• Houd het elektrisch gereedschap vast aan geïsoleerde grijpoppervlakken bij het uitvoeren van een bewerking waarbij het bevestigingsmiddel verborgen bedrading kan raken. Bevestigingsmiddelen die een "onder spanning staande" draad raken, kunnen blootliggende metalen delen van het elektrisch gereedschap "onder spanning" zetten en de bediener een elektrische schok geven.
• Gebruik klemmen of een andere praktische manier om het werkstuk vast te zetten en te ondersteunen op een stabiel platform. Het werk vasthouden met de hand of tegen uw lichaam is onstabiel en kan leiden tot verlies van controle.
• Draag een veiligheidsbril of andere oogbescherming. Hamer- en boorwerkzaamheden veroorzaken rondvliegende spaanders. Rondvliegende deeltjes kunnen permanente oogschade veroorzaken.
• Accessoires en gereedschap worden heet tijdens het gebruik. Draag handschoenen bij het aanraken ervan.
• Ventilatieopeningen bedekken vaak bewegende onderdelen en moeten worden vermeden. Losse kleding, sieraden of lang haar kunnen vast komen te zitten in bewegende onderdelen.
• Gebruik dit gereedschap niet gedurende lange perioden. Trillingen veroorzaakt door gereedschapswerking kunnen schadelijk zijn voor uw handen en armen. Gebruik handschoenen om extra demping te bieden en beperk de blootstelling door frequente rustperioden te nemen.

ALTIJD een veiligheidsbril gebruiken. Alledaagse brillen zijn GEEN veiligheidsbrillen. Gebruik ook een gezichts- of stofmasker als de snijwerkzaamheden stoffig zijn. DRAAG ALTIJD GECERTIFICEERDE VEILIGHEIDSAPPARATUUR:

• ANSI Z87.1-oogbescherming (CAN/CSA Z94.3),
• ANSI S12.6 (S3.19) gehoorbescherming,
• NIOSH/OSHA/MSHA-ademhalingsbescherming.

Sommige stof die ontstaat door elektrisch schuren, zagen, slijpen, boren en andere bouwwerkzaamheden bevat chemicaliën waarvan de staat Californië weet dat ze kanker, geboorteafwijkingen of andere reproductieve schade veroorzaken. Enkele voorbeelden van deze chemicaliën zijn:

• lood uit verf op loodbasis,
• kristallijn silica uit bakstenen en cement en andere metselwerkproducten, en
• arseen en chroom uit chemisch behandeld hout.
  Uw risico op deze blootstellingen varieert, afhankelijk van hoe vaak u dit soort werk doet. Om uw blootstelling aan deze chemicaliën te verminderen: werk in een goed geventileerde ruimte en werk met goedgekeurde veiligheidsapparatuur, zoals stofmaskers die speciaal zijn ontworpen om microscopische deeltjes uit te filteren.
• Vermijd langdurig contact met stof van elektrisch schuren, zagen, slijpen, boren en andere bouwwerkzaamheden. Draag beschermende kleding en was blootgestelde plekken met water en zeep. Als stof in uw mond of ogen komt of op de huid terechtkomt, kan dit de opname van schadelijke chemicaliën bevorderen.

Het gebruik van dit gereedschap kan stof genereren en/of verspreiden, wat ernstig en blijvend letsel aan de luchtwegen of ander letsel kan veroorzaken. Gebruik altijd een door NIOSH/OSHA goedgekeurde ademhalingsbescherming die geschikt is voor de stofblootstelling. Richt deeltjes weg van gezicht en lichaam.

Draag TIJDENS GEBRUIK ALTIJD de juiste persoonlijke gehoorbescherming die voldoet aan ANSI S12.6 (S3.19). Onder bepaalde omstandigheden en gebruiksduur kan lawaai van dit product bijdragen aan gehoorverlies.

Plaats het gereedschap, indien niet in gebruik, op zijn kant op een stabiel oppervlak waar het geen struikel- of valgevaar veroorzaakt. Sommige gereedschappen met grote accu's staan rechtop op de accu, maar kunnen gemakkelijk worden omgestoten.

• Het etiket op uw gereedschap kan de volgende symbolen bevatten. De symbolen en hun definities zijn als volgt:


Belangrijke veiligheidsinstructies voor alle accu's
Zorg ervoor dat u bij het bestellen van vervangende accu's het catalogusnummer en de spanning vermeldt. Raadpleeg de tabel aan het einde van deze handleiding voor de compatibiliteit van opladers en accu's. De accu is niet volledig opgeladen uit de doos. Lees, voordat u de accu en oplader gebruikt, de onderstaande veiligheidsinstructies en volg vervolgens de beschreven oplaadprocedures.
LEES ALLE INSTRUCTIES

• Laad de accu niet op en gebruik deze niet in explosieve omgevingen, zoals in de aanwezigheid van ontvlambare vloeistoffen, gassen of stof. Het plaatsen of verwijderen van de accu uit de oplader kan het stof of de dampen ontsteken.
• Forceer de accu NOOIT in de oplader. Wijzig de accu op geen enkele manier om deze in een niet-compatibele oplader te plaatsen, omdat de accu kan barsten, wat ernstig persoonlijk letsel kan veroorzaken. Raadpleeg de tabel aan het einde van deze handleiding voor de compatibiliteit van accu's en opladers.
• Laad de accu's alleen op in daarvoor bestemde DeWALT-opladers.
• NIET spatten of onderdompelen in water of andere vloeistoffen.
• Bewaar of gebruik het gereedschap en de accu niet op locaties waar de temperatuur 40 °C (104 °F) kan bereiken of overschrijden (zoals buiten in schuren of metalen gebouwen in de zomer). Bewaar accu's voor de beste levensduur op een koele, droge plaats.
  OPMERKING: Bewaar de accu's niet in een gereedschap waarbij de trekkerschakelaar is vergrendeld. Plak de trekkerschakelaar nooit vast in de AAN-stand.

Brandgevaar. Probeer nooit om welke reden dan ook het batterijpakket te openen. Als de behuizing van het batterijpakket gebarsten of beschadigd is, plaats deze dan niet in de oplader. Het batterijpakket niet pletten, laten vallen of beschadigen. Gebruik geen batterijpakket of oplader die een scherpe stoot heeft gekregen, is gevallen, is overreden of op enigerlei wijze is beschadigd (bijv. doorboord met een spijker, geraakt met een hamer, er op getrapt). Beschadigde batterijpakketten moeten ter recycling naar het servicecentrum worden geretourneerd.

Brandgevaar. Bewaar of vervoer het batterijpakket niet op een manier waardoor metalen voorwerpen in contact kunnen komen met blootliggende accupolen. Plaats het batterijpakket bijvoorbeeld niet in schorten, zakken, gereedschapskisten, productverpakkingsdozen, laden enz. met losse spijkers, schroeven, sleutels enz. Het vervoeren van batterijen kan mogelijk brand veroorzaken als de batterijpolen per ongeluk in contact komen met geleidende materialen zoals sleutels, munten, handgereedschap en dergelijke. De Amerikaanse Hazardous Material Regulations (HMR) van het Ministerie van Transport verbieden zelfs het vervoeren van batterijen in de handel of in vliegtuigen (bijv. verpakt in koffers en handbagage) TENZIJ ze goed beschermd zijn tegen kortsluiting. Zorg er bij het vervoeren van afzonderlijke batterijpakketten voor dat de batterijpolen beschermd en goed geïsoleerd zijn van materialen die ermee in contact kunnen komen en kortsluiting kunnen veroorzaken.

SPECIFIEKE VEILIGHEIDSINSTRUCTIES VOOR LITHIUM ION (Li-Ion)

• Het batterijpakket niet verbranden, zelfs niet als het ernstig beschadigd of volledig versleten is. Het batterijpakket kan in brand exploderen. Er ontstaan giftige dampen en materialen wanneer lithium-ionbatterijpakketten worden verbrand.
• Als de inhoud van de batterij in contact komt met de huid, was het gebied dan onmiddellijk met milde zeep en water. Als er batterijvloeistof in het oog komt, spoel het open oog dan 15 minuten lang met water of totdat de irritatie ophoudt. Als medische hulp nodig is, bestaat de batterij-elektrolyt uit een mengsel van vloeibare organische carbonaten en lithiumzouten.
• De inhoud van geopende batterijcellen kan irritatie van de luchtwegen veroorzaken. Zorg voor frisse lucht. Als de symptomen aanhouden, zoek dan medische hulp.

Brandgevaar. Batterijvloeistof kan ontvlambaar zijn als deze wordt blootgesteld aan vonken of vuur.

Belangrijke veiligheidsinstructies voor alle batterijopladers
BEWAAR DEZE INSTRUCTIES: Deze handleiding bevat belangrijke veiligheids- en bedieningsinstructies voor batterijopladers.

• Lees, voordat u de oplader gebruikt, alle instructies en waarschuwingsmarkeringen op de oplader, het batterijpakket en het product dat het batterijpakket gebruikt.

Schokgevaar. Zorg ervoor dat er geen vloeistof in de oplader komt. Dit kan leiden tot elektrische schokken.

Brandgevaar. Om het risico op letsel te verminderen, laad alleen DeWALT oplaadbare batterijpakketten op. Andere soorten batterijen kunnen oververhit raken en barsten, wat kan leiden tot persoonlijk letsel en schade aan eigendommen.
OPMERKING: Onder bepaalde omstandigheden, met de oplader aangesloten op de stroomvoorziening, kan de oplader worden kortgesloten door vreemd materiaal. Vreemde materialen van geleidende aard, zoals, maar niet beperkt tot, slijpstof, metaalspanen, staalwol, aluminiumfolie of enige ophoping van metaaldeeltjes, moeten uit de buurt van de opladerholten worden gehouden. Koppel de oplader altijd los van de stroomvoorziening wanneer er geen batterijpakket in de holte zit. Koppel de oplader los voordat u probeert deze schoon te maken.

• Probeer NIET het batterijpakket op te laden met andere opladers dan die in deze handleiding. De oplader en het batterijpakket zijn specifiek ontworpen om samen te werken.
• Deze opladers zijn niet bedoeld voor ander gebruik dan het opladen van DeWALT oplaadbare batterijen. Elk ander gebruik kan leiden tot brand-, elektrocutie- of schokgevaar.
• Stel de oplader niet bloot aan regen of sneeuw.
• Trek aan de stekker en niet aan het snoer wanneer u de oplader loskoppelt. Dit vermindert het risico op beschadiging van de stekker en het snoer.
• Zorg ervoor dat het snoer zo is geplaatst dat er niet op kan worden getrapt, erover kan worden gestruikeld of anderszins kan worden beschadigd of belast.
• Gebruik geen verlengsnoer, tenzij dit absoluut noodzakelijk is. Het gebruik van een onjuist verlengsnoer kan leiden tot brand-, elektrocutie- of schokgevaar.
• Wanneer u een oplader buitenshuis gebruikt, zorg dan altijd voor een droge locatie en gebruik een verlengsnoer dat geschikt is voor buitengebruik. Het gebruik van een snoer dat geschikt is voor buitengebruik, vermindert het risico op elektrische schokken.
• Een verlengsnoer moet een adequate draaddikte (AWG of American Wire Gauge) hebben voor de veiligheid. Hoe kleiner het draadnummer, hoe groter de capaciteit van de kabel, dat wil zeggen dat 16 gauge meer capaciteit heeft dan 18 gauge. Een te klein snoer veroorzaakt een spanningsval in de leiding, wat resulteert in verlies van vermogen en oververhitting. Wanneer u meer dan één verlengstuk gebruikt om de totale lengte te bepalen, zorg er dan voor dat elk afzonderlijk verlengstuk ten minste de minimale draaddikte bevat. De volgende tabel toont de juiste maat om te gebruiken, afhankelijk van de snoerlengte en de vermelde ampèrewaarde. Gebruik bij twijfel de volgende zwaardere draaddikte. Hoe lager het draadnummer, hoe zwaarder het snoer.

• Plaats geen voorwerpen bovenop de oplader en plaats de oplader niet op een zachte ondergrond die de ventilatieopeningen kan blokkeren en tot overmatige interne warmte kan leiden. Plaats de oplader uit de buurt van een warmtebron. De oplader wordt geventileerd via openingen aan de boven- en onderkant van de behuizing.
• Gebruik de oplader niet met een beschadigd snoer of stekker.
• Gebruik de oplader niet als deze een scherpe stoot heeft gekregen, is gevallen of anderszins beschadigd is. Breng hem naar een erkend servicecentrum.
• Demonteer de oplader niet; breng hem naar een erkend servicecentrum wanneer service of reparatie nodig is. Onjuiste montage kan leiden tot een risico op elektrische schokken, elektrocutie of brand.
• Koppel de oplader los van het stopcontact voordat u probeert deze schoon te maken. Dit vermindert het risico op elektrische schokken. Het verwijderen van het batterijpakket vermindert dit risico niet.
• Probeer NOOIT 2 opladers met elkaar te verbinden.
• De oplader is ontworpen om te werken op een standaard elektrische spanning van 120 V. Probeer hem niet op een andere spanning te gebruiken. Dit is niet van toepassing op de oplader voor voertuigen.

Opladers
Uw gereedschap gebruikt een DeWALT-oplader. Lees alle veiligheidsinstructies voordat u uw oplader gebruikt. Raadpleeg de tabel aan het einde van deze handleiding voor de compatibiliteit van opladers en batterijpakketten.

Oplaadprocedure (Fig. 3)

1. Steek de stekker van de oplader in een geschikt stopcontact voordat u het batterijpakket plaatst.
2. Plaats het batterijpakket (F) in de oplader, zoals weergegeven in Afbeelding 3, en zorg ervoor dat het pakket volledig in de oplader is geplaatst. Het rode (oplaad)lampje knippert continu, wat aangeeft dat het oplaadproces is gestart.
3. Het einde van het opladen wordt aangegeven doordat het rode lampje continu AAN blijft. Het pakket is volledig opgeladen en kan op dit moment worden gebruikt of in de oplader worden achtergelaten.

Werking van het indicatielampje

Oplaadindicatoren
Deze oplader is ontworpen om bepaalde problemen te detecteren die zich kunnen voordoen. Problemen worden aangegeven doordat het rode lampje snel knippert. Als dit gebeurt, plaatst u het batterijpakket terug in de oplader. Als het probleem aanhoudt, probeer dan een ander batterijpakket om te bepalen of de oplader goed werkt. Als het nieuwe pakket correct wordt opgeladen, is het originele pakket defect en moet het worden geretourneerd naar een servicecentrum of een andere inzamelplaats voor recycling. Als het nieuwe batterijpakket dezelfde probleemaanduiding geeft als het originele, laat dan de oplader en het batterijpakket testen in een erkend servicecentrum.

WARME/KOUDE VERTRAGING
DCB101, DCB102, DCB103
Deze opladers hebben een functie voor warme/koude vertraging. Wanneer de oplader een batterij detecteert die te warm of te koud is, start deze automatisch een vertraging en wordt het opladen onderbroken. Het rode lampje knippert lang en dan kort in de warme/koude vertragingsmodus.
Zodra de batterij een optimale temperatuur heeft bereikt, hervat de oplader automatisch de oplaadprocedure. Deze functie zorgt voor een maximale levensduur van de batterij.

DCB107, DCB112, DCB113, DCB115
Deze opladers hebben een functie voor warme/koude vertraging. Wanneer de oplader een batterij detecteert die te warm of te koud is, start deze automatisch een vertraging en wordt het opladen onderbroken. Het rode lampje blijft knipperen, maar een geel indicatielampje brandt tijdens deze onderbreking.
Zodra de batterij een optimale temperatuur heeft bereikt, gaat het gele lampje uit en hervat de oplader automatisch de oplaadprocedure. Deze functie zorgt voor een maximale levensduur van de batterij.

HET BATTERIJPakket IN DE OPLADER LATEN ZITTEN
De oplader en het batterijpakket kunnen aangesloten blijven met de oplaadindicator die aangeeft dat het pakket is opgeladen.
ZWAKKE BATTERIJPakketten: Zwakke batterijen blijven functioneren, maar er mag niet worden verwacht dat ze evenveel werk verzetten.

DEFECTE BATTERIJPakketten DCB101, DCB102, DCB103
Deze opladers laden geen defect batterijpakket op. De oplader geeft een defect batterijpakket aan door te weigeren op te lichten of door een probleem met het pakket of de oplader weer te geven.
OPMERKING: Dit kan ook een probleem met een oplader betekenen.

DCB107, DCB112, DCB113, DCB115
Deze opladers laden geen defect batterijpakket op. De oplader geeft een defect batterijpakket aan door te weigeren op te lichten.
OPMERKING: Dit kan ook een probleem met een oplader betekenen.

Wandmontage
DCB107, DCB112, DCB113, DCB115
Deze opladers zijn ontworpen om aan de muur te worden gemonteerd of rechtop op een tafel of werkoppervlak te staan.
Zoek bij wandmontage de oplader binnen het bereik van een stopcontact. Monteer de oplader veilig met behulp van gipsplaatschroeven van minimaal 1" (25,4 mm) lang, die in hout zijn geschroefd tot een optimale diepte, waarbij ongeveer 7/32" (5,5 mm) van de schroef is blootgesteld.

Belangrijke oplaadopmerkingen

1. De langste levensduur en de beste prestaties kunnen worden verkregen als het batterijpakket wordt opgeladen wanneer de luchttemperatuur tussen 65°F en 75°F (18 ° – 24°C) ligt. Laad het batterijpakket NIET op bij een luchttemperatuur onder +40°F (+4,5°C) of boven +104°F (+40°C). Dit is belangrijk en voorkomt ernstige schade aan het batterijpakket.
2. De oplader en het batterijpakket kunnen warm aanvoelen tijdens het opladen. Dit is een normale toestand en duidt niet op een probleem. Om de koeling van het batterijpakket na gebruik te vergemakkelijken, dient u te voorkomen dat u de oplader of het batterijpakket in een warme omgeving plaatst, zoals in een metalen schuur of een ongeïsoleerde aanhangwagen.
3. Een koud batterijpakket laadt op met ongeveer de helft van de snelheid van een warm batterijpakket. Het batterijpakket wordt gedurende de hele oplaadcyclus met die lagere snelheid opgeladen en keert niet terug naar de maximale laadsnelheid, zelfs niet als het batterijpakket opwarmt.
4. Als het batterijpakket niet goed wordt opgeladen:
   1. Controleer de werking van het stopcontact door een lamp of ander apparaat aan te sluiten;
   2. Controleer of het stopcontact is aangesloten op een lichtschakelaar die de stroom uitschakelt wanneer u de lichten uitdoet;
   3. Verplaats de oplader en het batterijpakket naar een locatie waar de omgevingsluchttemperatuur ongeveer 65°F – 75°F (18 ° – 24°C) is;
   4. Als de oplaadproblemen aanhouden, breng dan het gereedschap, het batterijpakket en de oplader naar uw plaatselijke servicecentrum.
5. Het batterijpakket moet worden opgeladen wanneer het er niet in slaagt voldoende stroom te leveren bij klussen die voorheen gemakkelijk werden gedaan. GA NIET DOOR met het gebruik onder deze omstandigheden. Volg de oplaadprocedure. U kunt ook een gedeeltelijk gebruikt pakket opladen wanneer u maar wilt, zonder nadelige gevolgen voor het batterijpakket.
6. Vreemde materialen van geleidende aard, zoals, maar niet beperkt tot, slijpstof, metaalspanen, staalwol, aluminiumfolie of enige ophoping van metaaldeeltjes, moeten uit de buurt van de opladerholten worden gehouden. Koppel de oplader altijd los van de stroomvoorziening wanneer er geen batterijpakket in de holte zit. Koppel de oplader los voordat u probeert deze schoon te maken.
7. Laat de oplader niet bevriezen en dompel hem niet onder in water of een andere vloeistof.

Schokgevaar. Laat geen vloeistof in de oplader komen. Dit kan leiden tot elektrische schokken.

Brandgevaar. Dompel het batterijpakket niet onder in een vloeistof en laat geen vloeistof in het batterijpakket komen. Probeer nooit om welke reden dan ook het batterijpakket te openen. Als de plastic behuizing van het batterijpakket breekt of barst, breng het dan terug naar een servicecentrum voor recycling.

Opslagadviezen

1. De beste opslagplaats is een koele en droge plaats, uit de buurt van direct zonlicht en extreme hitte of kou.
2. Voor lange opslag wordt aanbevolen om een volledig opgeladen batterijpakket op een koele, droge plaats buiten de oplader te bewaren voor optimale resultaten.
   OPMERKING: Batterijpakketten mogen niet volledig ontladen worden opgeslagen. Het batterijpakket moet voor gebruik worden opgeladen.

BEWAAR DEZE INSTRUCTIES VOOR TOEKUNSTIG GEBRUIK

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download DeWalt DCF880, DCF880H, DCF885C1 handleiding

Beschikbare talen
