Beoogd gebruik

Gebruik de hogedrukreiniger uitsluitend in particuliere huishoudens.
De hogedrukreiniger is bedoeld voor het reinigen van machines, voertuigen, gebouwen, gereedschap, gevels, terrassen, tuinmachines enz. met behulp van een hogedrukwaterstraal.

Accessoires en reserveonderdelen

Gebruik uitsluitend originele accessoires en originele reserveonderdelen. Deze zorgen ervoor dat het apparaat probleemloos en veilig werkt.
Informatie over accessoires en reserveonderdelen is te vinden op www.kaercher.com.

Leveringsomvang

De leveringsomvang van het apparaat staat op de verpakking. Controleer de inhoud bij het uitpakken op volledigheid. Als er accessoires ontbreken of in geval van transportschade, neem dan contact op met uw dealer.

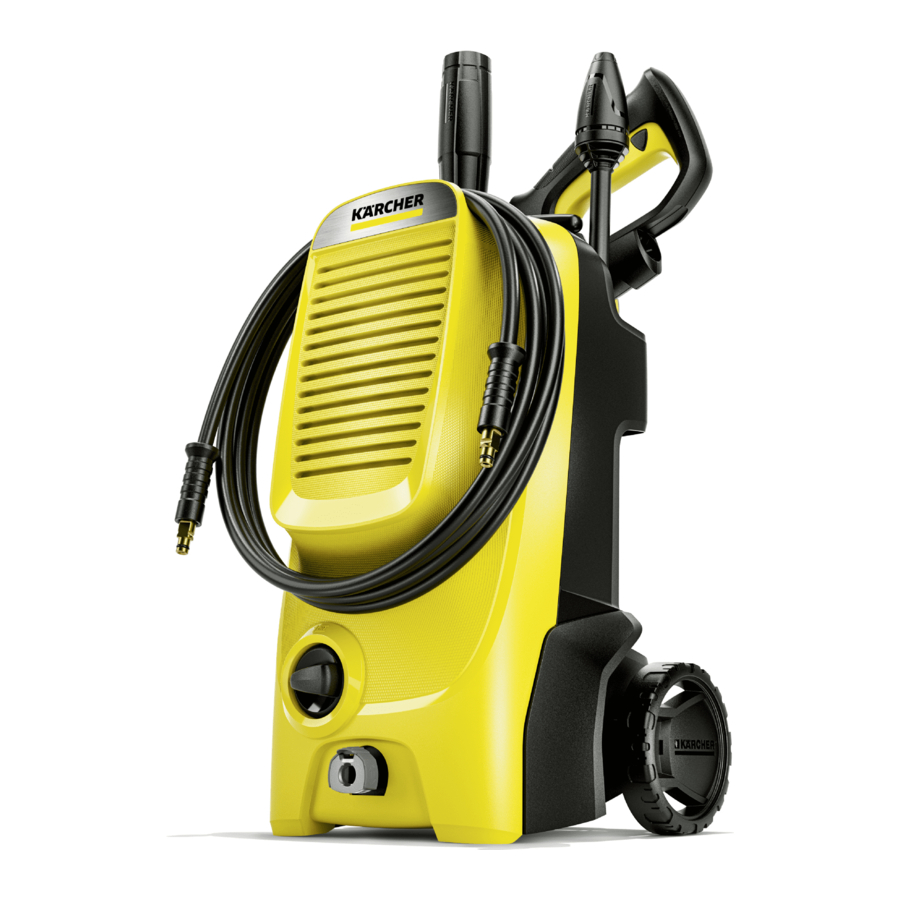

Apparaatbeschrijving

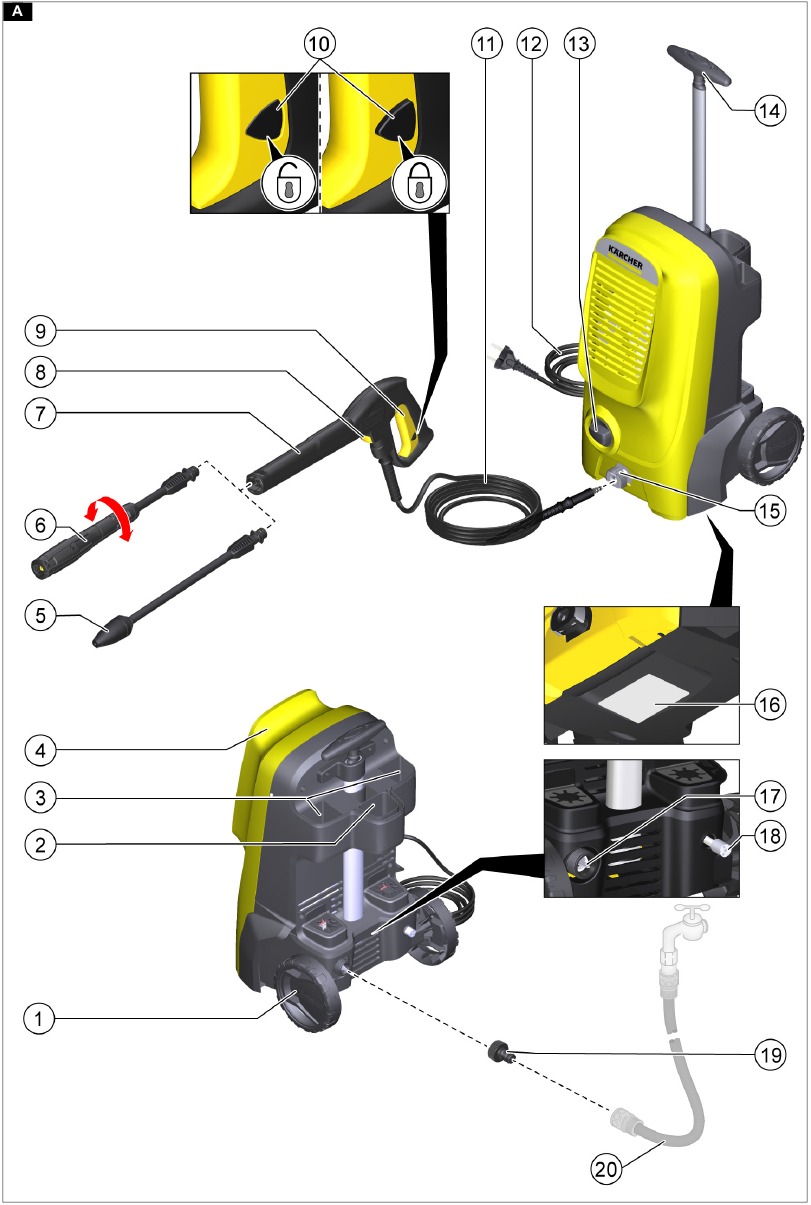

Afbeelding A

1. Transportwiel
2. Opbergruimte voor hogedrukpistool
3. Opbergruimte voor spuitlans
4. Opbergruimte voor hogedrukslang / netaansluitkabel
5. Vuilfrees spuitlans voor hardnekkige vervuiling
6. Vario Power spuitlans voor veelvoorkomende reinigingstaken. De werkdruk kan continu worden verhoogd van "SOFT" (ZACHT) naar "HARD" (HARD). Om de werkdruk aan te passen, laat u de hendel van het spuitpistool los en draait u de spuitlans naar de gewenste stand. Er kan reinigingsmiddel aan de waterstraal worden toegevoegd wanneer de spuitlans helemaal in de SOFT (ZACHT) richting wordt gedraaid.
7. Hogedrukpistool
8. Klem voor het aansluiten / loskoppelen van de hogedrukslang
9. Hogedrukpistool hendel
10. Hogedrukpistool vergrendeling
11. Hogedrukslang
12. Netaansluitkabel met netstekker
13. Trigger "0/OFF" (0/UIT) / "I/ON" (I/AAN)
14. Transportgreep, uitschuifbaar
15. Hogedrukaansluiting
16. Typeplaatje
17. Wateraansluiting met geïntegreerde zeef
18. Reinigingsmiddel aanzuigslang
19. Koppeling voor de wateraansluiting
20. *Tuinslang (stof versterkt, diameter minimaal 1/2 inch (13 mm), lengte minimaal 7,5 m, met in de handel verkrijgbare snelkoppeling)

* extra benodigd

Veiligheidsvoorzieningen

Ontbrekende of gewijzigde veiligheidsvoorzieningen!
Veiligheidsvoorzieningen zijn bedoeld voor uw eigen bescherming.
Omzeil, verwijder of maak veiligheidsvoorzieningen niet onklaar.

Aan/uit-schakelaar

De aan/uit-schakelaar voorkomt onbedoelde bediening van het apparaat.

Hogedrukpistool vergrendeling

De vergrendeling vergrendelt de hendel van het hogedrukpistool en voorkomt dat het apparaat onbedoeld start.

Auto-stop functie

Als de hendel van het hogedrukpistool wordt losgelaten, schakelt de drukschakelaar de pomp uit en stopt de hogedrukstraal. De pomp schakelt weer in wanneer de hendel wordt ingedrukt.

Symbolen op het apparaat

Richt de hogedrukstraal niet op personen, dieren, onder spanning staande elektrische apparatuur of het apparaat zelf.
Bescherm het apparaat tegen vorst.

Het apparaat mag niet worden aangesloten op het openbare drinkwaternet.

Montage

Bevestig de meegeleverde losse onderdelen op het apparaat voordat u het apparaat opstart.

De wateraansluitkoppeling installeren

1. Schroef de wateraansluitkoppeling op de wateraansluiting van het apparaat.

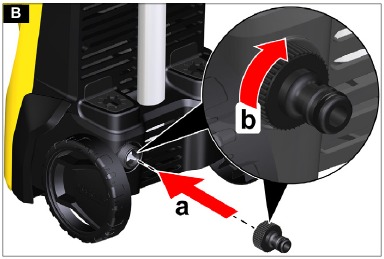

   Afbeelding B


Eerste keer opstarten

1. Plaats het apparaat op een vlakke ondergrond.
2. Rol de hogedrukslang af en verwijder eventuele lussen en kronkels.
3. Sluit de hogedrukslang aan op het apparaat.

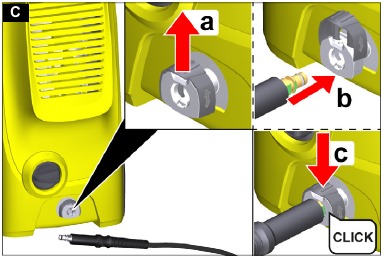

   1. Trek de klem op de koppeling omhoog.
   2. Steek de hogedrukslang in de koppeling.
   3. Druk de klem op de koppeling omlaag.
      Afbeelding C

4. Steek de hogedrukslang in het hogedrukpistool totdat deze hoorbaar vastklikt.

Opmerking
Zorg ervoor dat de nippel correct is uitgelijnd.

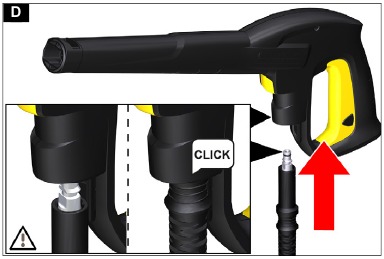

Afbeelding D

5. Controleer of de verbinding veilig is door aan de hogedrukslang te trekken.
6. Steek de netstekker in een stopcontact.

Opmerking
Zorg ervoor dat de maximaal toegestane netimpedantie op het elektrische aansluitpunt niet wordt overschreden (zie hoofdstuk Technische gegevens).
Neem contact op met uw elektriciteitsleverancier in geval van onzekerheden over de netimpedantie op uw elektrische aansluitpunt.

Watertoevoer

Zie het typeplaatje of hoofdstuk Technische gegevens voor de aansluitwaarden.
Neem de voorschriften van het waterleidingbedrijf in acht.

LET OP
Schade door vervuild water
Vervuiling in het water kan de pomp en de accessoires beschadigen.
KÄRCHER beveelt aan om het KÄRCHER waterfilter te gebruiken ter bescherming (speciaal accessoire, bestelnummer 4.730-059).

Aansluiting op de waterleiding

LET OP
Slangkoppeling met Aquastop op de wateraansluiting van het apparaat
Schade aan de pomp
Gebruik nooit een slangkoppeling met Aquastop op de wateraansluiting van het apparaat.
U kunt een Aquastop koppeling op de kraan gebruiken.

1. Sluit de tuinslang aan op de wateraansluitkoppeling.
2. Sluit de tuinslang aan op de waterleiding.

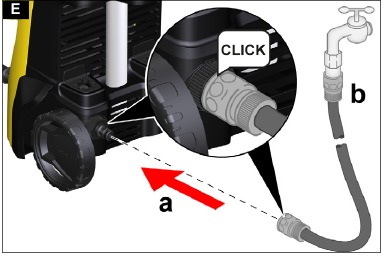

   Afbeelding E

3. Open de waterkraan volledig.

Water aanzuigen uit open reservoirs

In combinatie met de KÄRCHER aanzuigslang met terugslagklep (speciaal accessoire, bestelnummer 2.643-100) is deze hogedrukreiniger geschikt voor het aanzuigen van oppervlaktewater, bijvoorbeeld uit regentonnen of vijvers (zie hoofdstuk Technische gegevens voor de maximale aanzuighoogte).
De wateraansluitkoppeling is niet vereist voor het aanzuigen.

1. Vul de aanzuigslang met water.
2. Schroef de aanzuigslang op de wateraansluiting van het apparaat en hang hem in een waterbron (bijv. regenton).

Het apparaat ontluchten

1. Schakel het apparaat in "I/ON" (I/AAN).
2. Ontgrendel de hendel van het hogedrukpistool.
3. Druk op de hendel van het hogedrukpistool. Het apparaat schakelt in.
4. Laat het apparaat maximaal 2 minuten draaien totdat het water dat uit het hogedrukpistool komt vrij is van luchtbellen.
5. Laat de hendel van het hogedrukpistool los.
6. Vergrendel de hendel van het hogedrukpistool.

Bediening

LET OP
Droogloop van de pomp
Schade aan het apparaat
Als het apparaat binnen 2 minuten geen druk opbouwt, schakel het apparaat dan uit en ga verder volgens de instructies in het hoofdstuk Probleemoplossingsgids.

Hogedrukbediening

LET OP
Beschadiging van gelakte of gevoelige oppervlakken
Oppervlakken kunnen beschadigd raken als de straal te dicht bij het oppervlak is of er een ongeschikte spuitlans wordt gebruikt. Houd een minimale spuitafstand van 30 cm aan bij het reinigen van gelakte oppervlakken.
Reinig geen autobanden, verf of gevoelige oppervlakken zoals hout met de vuilfrees.

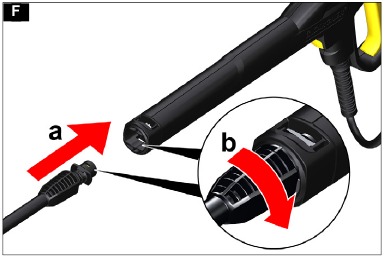

1. Plaats een spuitlans in het hogedrukpistool en vergrendel deze door hem 90° te draaien.
   Afbeelding F

2. Schakel het apparaat in ("I/ON").
3. Ontgrendel de hendel van het hogedrukpistool.
4. Druk de hendel van het hogedrukpistool in. Het apparaat schakelt in.

Werken met reinigingsmiddel

Het niet naleven van het veiligheidsinformatieblad
Onjuiste behandeling van het reinigingsmiddel kan uw gezondheid ernstig schaden
Neem het veiligheidsinformatieblad van de fabrikant van het reinigingsmiddel in acht, met name de instructies over persoonlijke beschermingsmiddelen.

Opmerking
KÄRCHER-reinigingsmiddelen zorgen voor een probleemloze werking. Vraag ons om advies, vraag onze catalogus of onze informatiebladen over reinigingsmiddelen aan.

Opmerking
Reinigingsmiddel kan alleen bij lage druk in de straal worden gemengd.

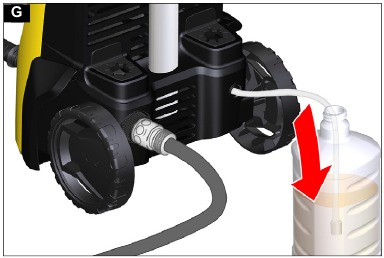

1. Trek de aanzuigslang voor het reinigingsmiddel tot de gewenste lengte uit de behuizing.
   Afbeelding G

2. Hang de aanzuigslang voor het reinigingsmiddel in een container met een reinigingsmiddeloplossing.
3. Gebruik de Vario Power-spuitlans.
4. Draai de spuitlans helemaal in de "SOFT"-positie.
   De reinigingsmiddeloplossing wordt tijdens bedrijf met de waterstraal gemengd.

Aanbevolen reinigingsmethode

1. Spuit het reinigingsmiddel spaarzaam op het droge oppervlak en laat het even inwerken (laat het niet opdrogen).
2. Spoel het losgekomen vuil af met de hogedrukstraal.

Na het werken met reinigingsmiddel

1. Spoel het apparaat ca. 30 seconden door met schoon water.

Bediening onderbreken

1. Laat de hendel van het hogedrukpistool los.
   Het apparaat schakelt uit wanneer de hendel wordt losgelaten.
   De hoge druk in het systeem blijft behouden.
2. Vergrendel de hendel van het hogedrukpistool.

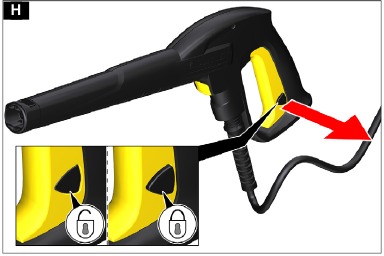

   Afbeelding H

3. Schakel het apparaat uit "0/OFF" tijdens werkpauzes langer dan 5 minuten.

Bediening beëindigen

Druk in het systeem
Letsel door ongecontroleerd ontsnappend hogedrukwater
Koppel de hogedrukslang pas los van het hogedrukpistool of het apparaat als het systeem volledig drukloos is.

1. Laat de hendel van het hogedrukpistool los.
2. Sluit de waterkraan.
3. Druk de hendel van het hogedrukpistool 30 seconden in.
   De resterende druk in het systeem wordt afgevoerd.
4. Laat de hendel van het hogedrukpistool los.
5. Vergrendel de hendel van het hogedrukpistool.
6. Koppel het apparaat los van de waterleiding.
7. Schakel het apparaat uit "0/OFF".
8. Trek de stekker uit het stopcontact.

Transport

Het gewicht niet in acht nemen
Risico op letsel en schade
Let op het gewicht van het apparaat tijdens transport.

Apparaat trekken

1. Trek de transportgreep uit totdat deze hoorbaar vastklikt.
2. Trek het apparaat aan de transportgreep.

Het apparaat in een voertuig vervoeren

1. Zet het apparaat vast tegen wegglijden en omvallen.

Opslag

Het gewicht niet in acht nemen
Risico op letsel en schade
Let op het gewicht van het apparaat tijdens opslag.

Het apparaat opbergen

1. Plaats het apparaat op een vlakke ondergrond.
2. Druk op de ontkoppelknop op het hogedrukpistool en koppel de hogedrukslang los van het hogedrukpistool.
3. Koppel de spuitlans los van het hogedrukpistool.
4. Berg beide spuitlansen en het hogedrukpistool op in de daarvoor bestemde opbergmogelijkheden.
5. Koppel de hogedrukslang los van het apparaat.
6. Berg de hogedrukslang op het apparaat op.
7. Berg de netaansluitkabel op het apparaat op. Neem de aanvullende opmerkingen in acht voordat u het apparaat voor langere tijd opbergt, zie hoofdstuk Onderhoud en service.

Vorstbescherming

LET OP
Vorstgevaar
Onvolledig geleegde apparaten kunnen door vorst worden vernield.
Maak het apparaat en de accessoires volledig leeg.
Bescherm het apparaat tegen vorst.

Aan de volgende eisen moet worden voldaan:

• Het apparaat is losgekoppeld van de waterleiding.
• De hogedrukslang is verwijderd.

1. Schakel het apparaat in "I/ON".
2. Wacht maximaal 1 minuut tot er geen water meer uit de hogedrukaansluiting komt.
3. Schakel het apparaat uit.
4. Berg het apparaat samen met alle accessoires op in een vorstvrije ruimte.

Onderhoud en service

Gevaar voor elektrische schok
Letsel door aanraking met onder spanning staande onderdelen Schakel het apparaat uit.
Verwijder de stekker uit het stopcontact.
Het apparaat is onderhoudsvrij, d.w.z. u hoeft geen onderhoudswerkzaamheden uit te voeren.

Reinig de zeef in de wateraansluiting

LET OP
Beschadigde zeef in de wateraansluiting
Schade aan het apparaat door vervuild water Controleer de zeef op beschadiging voordat u deze in de wateraansluiting plaatst.

Reinig indien nodig de zeef in de wateraansluiting.

1. Verwijder de koppeling van de wateraansluiting.
2. Trek de zeef eruit met een platbektang.
3. Reinig de zeef onder stromend water.

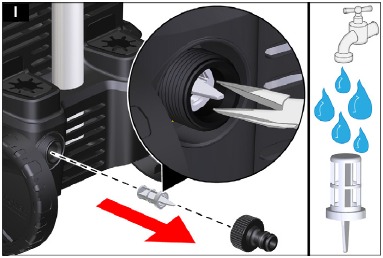

   Afbeelding I

4. Plaats de zeef in de wateraansluiting.
5. Schroef de koppeling op de wateraansluiting.

Het reinigingsmiddelfilter reinigen

Reinig het reinigingsmiddelfilter voor langdurige opslag.

1. Verwijder het filter uit de aanzuigslang voor het reinigingsmiddel.
2. Reinig het filter onder stromend water.

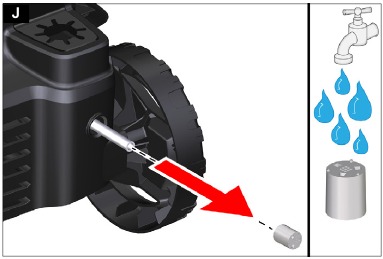

   Afbeelding J


Probleemoplossingsgids

Storingen hebben vaak eenvoudige oorzaken die u zelf kunt verhelpen aan de hand van het volgende overzicht. Neem in geval van twijfel of in het geval van storingen die hier niet worden genoemd, contact op met uw geautoriseerde klantenservice.

Gevaar voor elektrische schok
Letsel door het aanraken van onder spanning staande delen Schakel het apparaat uit.
Verwijder de stekker uit het stopcontact.

Apparaat werkt niet

1. Druk de hendel van het hogedrukpistool in. Het apparaat schakelt in.
2. Controleer of de spanning die op het typeplaatje staat, overeenkomt met de spanning van de stroombron.
3. Controleer de netstroomkabel op beschadigingen.

Apparaat bereikt de vereiste druk niet

De watertoevoer is te laag.

1. Open de waterkraan volledig.
2. Controleer de waterinlaat op een adequate stroomsnelheid.
3. Controleer de instelling op de spuitlans.
4. Controleer of de maximale aanzuighoogte niet wordt overschreden.

De zeef in de wateraansluiting is vuil.

1. Trek de zeef in de wateraansluiting eruit met een platte tang.
2. Reinig de zeef onder stromend water.
   Illustration I

Er zit lucht in het apparaat.

1. Ontlucht het apparaat:
   1. Schakel het apparaat zonder aangesloten spuitlans maximaal 2 minuten in.
   2. Druk het hogedrukpistool in en wacht tot het water dat uit het hogedrukpistool komt, vrij is van luchtbellen.
   3. Sluit de spuitlans aan.

Sterke drukschommelingen

1. De hogedruksproeier reinigen:
   1. Verwijder verontreiniging uit de sproeierboring met een naald.
   2. Spoel de hogedruksproeier vanaf de voorkant met water.
2. Controleer het watertoevoervolume.

Apparaat lekt

1. Het apparaat lekt om technische redenen een kleine hoeveelheid. Als de lekkage ernstig is, vraag dan geautoriseerde klantenservice aan.

Er wordt geen reinigingsmiddel aangezogen

1. Gebruik de Vario Power-spuitlans en draai deze helemaal in de richting "SOFT" (ZACHT).
2. Reinig het filter op de reinigingsmiddel aanzuigslang.
3. Controleer de reinigingsmiddel aanzuigslang op knikken.

Technische gegevens

Elektrische aansluiting
Voltage	V	220-240
Phase	~	1
Frequency	Hz	50
Maximum permissible mains grid impedance	Ω	0,34 + j0,21
Current consumption	A	8
Degree of protection		IPX5
Protection class		II
Power protection (slow-blowing)	A	10
Water connection
Feed pressure (max.)	MPa	1,2
Input temperature (max.)	°C	40
Input amount (min.)	l/min	10
Suction height (max.)	m	0,5
Device performance data
Operating pressure	MPa	12,0
Max. permissible pressure	MPa	14,5
Water flow rate	l/min	6,7
Maximum flow rate	l/min	8,3
Detergent flow rate	l/min	0,3
High-pressure gun recoil force	N	17
Dimensions and weights
Typical operating weight	kg	7,0
Length	mm	281
Width	mm	274
Height	mm	461
Determined values in acc. with EN 60335-2-79
Hand-arm vibration value	m/s2	2,3
Uncertainty K	m/s2	0,7
Sound pressure level LpA	dB(A)	77
Uncertainty KpA	dB(A)	3
Sound power level LWA + uncertainty KWA	dB(A)	92

Technische wijzigingen voorbehouden.

Registreer uw product
www.kaercher.com/welcome

Referenties

• Cleaning equipment and pressure washers | Kärcher International (Reinigingsapparatuur en hogedrukreinigers | Kärcher International)
• Home and Garden Warranty Registration USA | Kärcher (Garantie registratie voor huis en tuin, USA | Kärcher)

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Kärcher K5 Classic - Handleiding hogedrukreiniger

Beschikbare talen
