Kärcher K2 Premium Power Control - Handleiding hogedrukreiniger

KÄRCHER Home & Garden-app

De KÄRCHER Home & Garden-app bevat:

• Informatie over installatie en eerste ingebruikname
• Informatie over de toepassingsgebieden
• Tips & Tricks
• FAQ met gedetailleerde probleemoplossing
• Verbinding met het KÄRCHER Service Center

De app kan hier worden gedownload:

Beoogd gebruik

Gebruik de hogedrukreiniger uitsluitend in particuliere huishoudens.
De hogedrukreiniger is bedoeld voor het reinigen van machines, voertuigen, gebouwen, gereedschappen, gevels, terrassen, tuinmachines, enz. met behulp van een hogedrukwaterstraal.

Accessoires en reserveonderdelen

Gebruik uitsluitend originele accessoires en originele reserveonderdelen. Ze zorgen ervoor dat het apparaat probleemloos en veilig werkt.
Informatie over accessoires en reserveonderdelen is te vinden op www.kaercher.com.

Leveringsomvang

De leveringsomvang van het apparaat staat op de verpakking. Controleer de inhoud op volledigheid bij het uitpakken. Als er accessoires ontbreken of in het geval van transportschade, neem dan contact op met uw dealer.

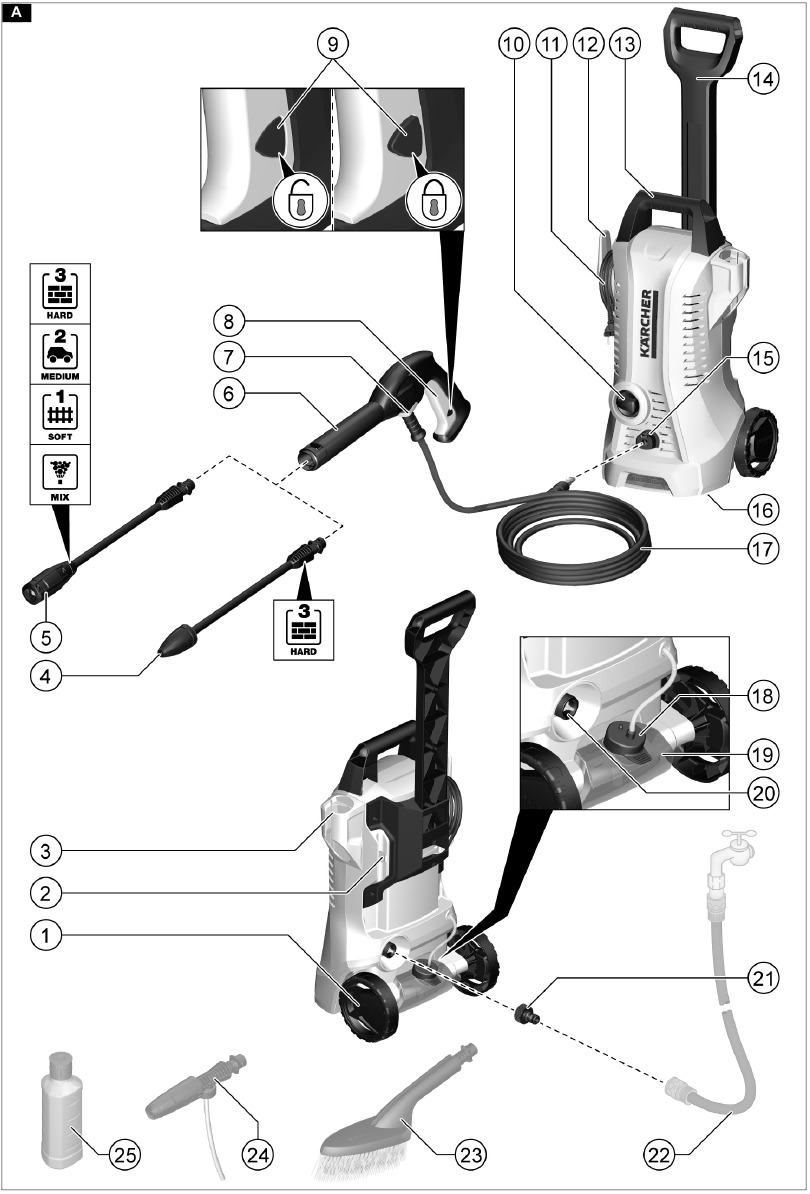

Beschrijving van het apparaat

De maximale hoeveelheid apparatuur wordt beschreven in deze bedieningsinstructies. Afhankelijk van het gebruikte model zijn er verschillen in de leveringsomvang (zie verpakking).

1. Transportwiel
2. Opbergruimte voor spuitlans
3. Opberg-/parkeerpositie voor hogedrukpistool
4. Power Control-spuitlans vuilfrees voor hardnekkig vuil, drukstand: HARD
5. Click-Vario Power Power Control-spuitlans voor de meest voorkomende reinigingstaken, drukstanden: HARD / MEDIUM / SOFT / MIX
6. Power Control-hogedrukpistool
7. Klem voor het aansluiten/loskoppelen van de hogedrukslang
8. Hogedrukpistoolhendel
9. Hogedrukpistoolvergrendeling
10. Trigger "0/OFF" (Uit) / "I/ON" (Aan)
11. Netaansluiting met netstekker
12. Opberghhaak voor stroomkabel
13. Draagbeugel
14. Transportbeugel, telescopisch
15. Snelle koppeling voor hogedrukslang
16. Typeplaatje
17. Hogedrukslang
18. Reinigingsmiddel aanzuigslang met reinigingsmiddelfilter en dop
19. Reinigingsmiddelentank
20. Wateraansluiting met geïntegreerde zeef
21. Wateraansluitingskoppeling
22. **Tuinslang met algemeen verkrijgbare koppeling
    • Stof versterkt
    • Diameter van minimaal 1/2 inch (13 mm)
    • Lengte minimaal 7,5 m
23. *Wasborstel, geschikt voor het werken met reinigingsmiddelen
24. *Schuimsproeier voor krachtig reinigingsmiddelschuim
25. *Reinigingsmiddelencontainer

* optioneel, ** extra vereist

Veiligheidsvoorzieningen

Ontbrekende of gewijzigde veiligheidsvoorzieningen
Veiligheidsvoorzieningen zijn bedoeld voor uw eigen bescherming.
Wijzig of omzeil veiligheidsvoorzieningen nooit.

Aan/uit-schakelaar

De aan/uit-schakelaar voorkomt onbedoelde bediening van het apparaat.

Hogedrukpistoolvergrendeling

De vergrendeling vergrendelt de hendel van het hogedrukpistool en voorkomt dat het apparaat onbedoeld start.

Automatische stopfunctie

Als de hendel van het hogedrukpistool wordt losgelaten, schakelt de drukschakelaar de pomp uit en stopt de hogedrukstraal. De pomp schakelt weer in wanneer de hendel wordt ingedrukt.

Symbolen op het apparaat

Richt de hogedrukstraal niet op personen, dieren, actieve elektrische apparatuur of het apparaat zelf. Bescherm het apparaat tegen vorst.

Het apparaat mag niet rechtstreeks worden aangesloten op het openbare drinkwaternet

Montage

Voor de illustraties, zie de afbeeldingenpagina.
Monteer de meegeleverde losse onderdelen op het apparaat voordat u het apparaat start.

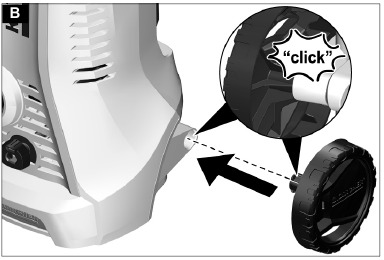

De wielen monteren

1. Bevestig en borg de wielen aan het apparaat.

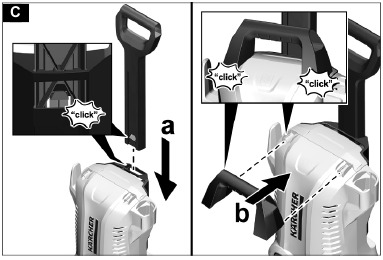

De handgrepen installeren

1. Bevestig de transportbeugel.
2. Bevestig de draagbeugel.

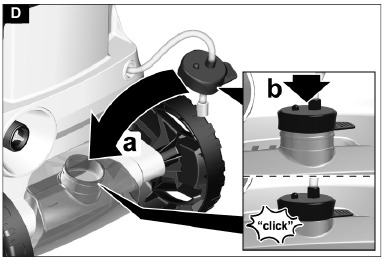

De reinigingsmiddelentank sluiten

1. Sluit de reinigingsmiddelentank met de deksel.

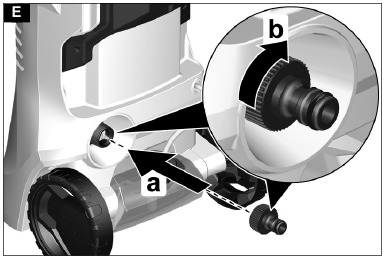

De wateraansluitingskoppeling installeren

1. Schroef de wateraansluitingskoppeling op de wateraansluiting op het apparaat.


Eerste ingebruikname

1. Plaats het apparaat op een vlakke en egale ondergrond.

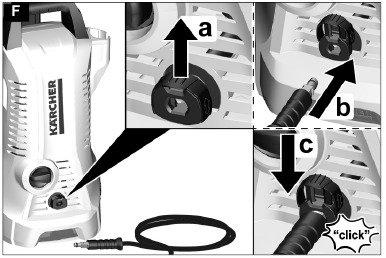

2. Steek de hogedrukslang in de snelle koppeling totdat deze hoorbaar vastklikt.

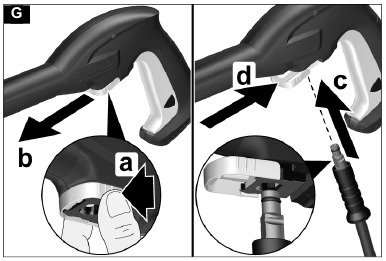

3. Druk de klem voor de hogedrukslang samen en trek deze uit het hogedrukpistool.

4. Steek de hogedrukslang in het hogedrukpistool.
5. Druk de clip in totdat deze vastklikt.
6. Controleer of de verbinding veilig is door aan de hogedrukslang te trekken.
7. Steek de stekker in een stopcontact.

Watertoevoer

Zie het typeplaatje of hoofdstuk Technische gegevens voor de aansluitwaarden.
Neem de voorschriften van het waterleidingbedrijf in acht.
LET OP
Schade door vervuild water
Vervuiling in het water kan de pomp en de accessoires beschadigen.
KÄRCHER adviseert het gebruik van het KÄRCHER waterfilter ter bescherming (speciaal accessoire, bestelnummer 4.730-059).

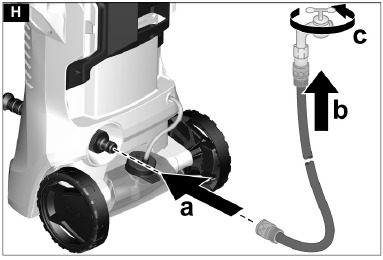

Aansluiting op de waterleiding

LET OP
Slangkoppeling met Aquastop op de wateraansluiting van het apparaat
Schade aan de pomp
Gebruik nooit een slangkoppeling met Aquastop op de wateraansluiting van het apparaat.
U kunt een Aquastop-koppeling op de kraan gebruiken.

1. Sluit de tuinslang aan op de wateraansluitingskoppeling.
2. Sluit de tuinslang aan op de waterleiding.
3. Open de waterkraan volledig.


Bediening

ATTENTIE
Pomp draait droog
Schade aan het apparaat
Als de druk in het apparaat niet binnen 2 minuten is opgebouwd, schakel het apparaat dan uit en ga verder volgens de instructies in het hoofdstuk Probleemoplossing.

Power Control System

Opmerking
De gevoeligheid van materialen kan sterk variëren afhankelijk van leeftijd en conditie. De aanbevelingen zijn daarom niet bindend.

Display	Drukniveau	Aanbevolen voor bijv.
	HARD	Stenen terrassen van straatstenen of beton, asfalt, metalen oppervlakken, tuingereedschap (kruiwagen, schop, enz.)
	MEDIUM	Auto's / motorfietsen, bakstenen oppervlakken, gepleisterde muren, plastic meubelen
	SOFT	Houten oppervlakken, fiets, zandstenen oppervlakken, rotan meubelen
	MIX	Gebruik met reinigingsmiddel

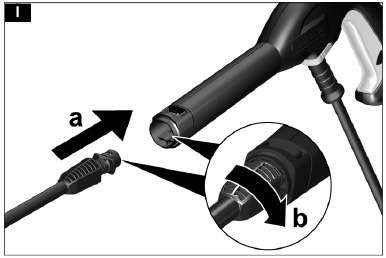

Hogedrukbediening

ATTENTIE
Beschadiging van gelakte of gevoelige oppervlakken
Oppervlakken kunnen beschadigd raken wanneer de straal te dicht bij het oppervlak is of er een ongeschikte spuitlans wordt gebruikt.
Houd een minimale spuitafstand van 30 cm aan bij het reinigen van gelakte oppervlakken.
Reinig geen autobanden, verf of gevoelige oppervlakken zoals hout met de vuilfrees.

1. Plaats een spuitlans in het hogedrukpistool en vergrendel deze door hem 90° te draaien.

2. Schakel het apparaat in ("I/ON").
3. Ontgrendel de hendel van het hogedrukpistool.
4. Druk de hendel van het hogedrukpistool in.
   Het apparaat schakelt in.

Bediening met een wasborstel

ATTENTIE
Lakschade
Schade aan oppervlakken door een vuile borstel
Zorg ervoor dat de wasborstel vrij is van vuil of andere deeltjes voordat u hem gebruikt.
Opmerking
Het apparaat werkt op lage druk bij gebruik van wasborstels. Dit betekent dat er reinigingsmiddel met het water kan worden gemengd.

1. Plaats de wasborstel in het hogedrukpistool en draai 90° om hem vast te zetten.

Bediening met reinigingsmiddel

Het niet naleven van het veiligheidsinformatieblad
Onjuiste behandeling van het reinigingsmiddel kan uw gezondheid ernstig schaden
Neem het veiligheidsinformatieblad van de fabrikant van het reinigingsmiddel in acht, in het bijzonder de instructies over persoonlijke beschermingsmiddelen.
Opmerking
Reinigingsmiddel kan alleen bij lage druk in de straal worden gemengd.
Opmerking
KÄRCHER reinigingsmiddelen zorgen voor een probleemloze werking. Vraag ons om advies, vraag onze catalogus of onze informatiebladen over reinigingsmiddelen aan.

1. Vul de reinigingsmiddeloplossing in de reinigingsmiddeltank.
   Houd u aan de doseringsspecificaties op de reinigingsmiddelcontainer.

2. Sluit de reinigingsmiddeltank met de deksel.
   Afbeelding D

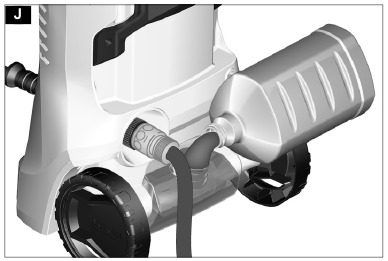

3. Klik de reinigingsmiddeltank in het apparaat vast.
4. Gebruik de Click-Vario Power spuitlans.
5. Draai de spuitlans naar "MIX".
   De reinigingsmiddeloplossing wordt tijdens het gebruik met de waterstraal gemengd.
6. U kunt eventueel de schuimsproeier gebruiken.

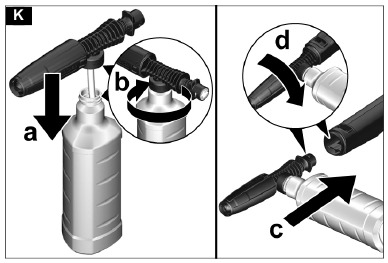

   1. Sluit de schuimsproeier aan op de reinigingsmiddelfles.

   2. Plaats de schuimsproeier in het hogedrukpistool en draai 90° om hem vast te zetten.

Aanbevolen reinigingsmethode

1. Spuit het reinigingsmiddel spaarzaam op het droge oppervlak en laat het even inwerken (laat het niet drogen).
2. Spoel het losgemaakte vuil af met de hogedrukstraal.

Na gebruik met reinigingsmiddel

1. Spoel het apparaat ca. 30 seconden met schoon water.

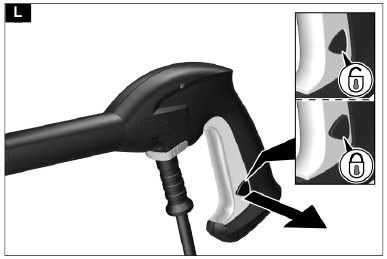

Onderbreken van de werking

1. Laat de hendel van het hogedrukpistool los.
   Het apparaat schakelt uit wanneer de hendel wordt losgelaten.
   De hoge druk in het systeem blijft behouden.
2. Vergrendel de hendel van het hogedrukpistool.

3. Plaats het hogedrukpistool met de spuitlans in de parkeerstand.
4. Schakel het apparaat uit "0/OFF" (0/UIT) tijdens werkpauzes langer dan 5 minuten.

Beëindigen van de werking

Druk in het systeem
Letsel door onbeheerst ontsnappend hogedrukwater
Koppel de hogedrukslang pas los van het hogedrukpistool of het apparaat als het systeem volledig drukloos is.

1. Laat de hendel van het hogedrukpistool los.
2. Draai de waterkraan dicht.
3. Druk de hendel van het hogedrukpistool 30 seconden in.
   De resterende druk in het systeem wordt afgevoerd.
4. Laat de hendel van het hogedrukpistool los.
5. Vergrendel de hendel van het hogedrukpistool.
6. Koppel het apparaat los van de watertoevoer.
7. Schakel het apparaat uit "0/OFF" (0/UIT).
8. Trek de stekker uit het stopcontact.

Transport

Het gewicht niet in acht nemen
Risico op letsel en schade
Let op het gewicht van het apparaat tijdens het transport.

Het apparaat dragen

1. Til het apparaat op aan de draaggreep en draag het.

Het apparaat trekken

1. Trek de transportgreep uit totdat deze hoorbaar vastklikt.
2. Trek het apparaat via de transportgreep.

Het apparaat in een voertuig vervoeren

1. Laat de reinigingsmiddeltank leeglopen.
2. Zet het apparaat vast tegen wegglijden en kantelen.

Opslag

Het gewicht niet in acht nemen
Risico op letsel en schade
Let op het gewicht van het apparaat tijdens de opslag.

Het apparaat opbergen

1. Plaats het apparaat op een vlakke ondergrond.
2. Koppel de spuitlans los van het hogedrukpistool.
3. Koppel het hogedrukpistool los van de hogedrukslang.
4. Koppel de hogedrukslang los van het apparaat.
5. Berg de hogedrukslang op het apparaat op.
6. Berg de netaansluitkabel en accessoires op het apparaat op.

Neem de aanvullende opmerkingen in acht voordat u het apparaat voor een langere periode opbergt, zie hoofdstuk Onderhoud en service.

Vorstbescherming

ATTENTIE
Vorstgevaar
Onvolledig geleegde apparaten kunnen door vorst worden vernield.
Maak het apparaat en de accessoires volledig leeg.
Bescherm het apparaat tegen vorst.
Aan de volgende eisen moet worden voldaan:

• Het apparaat is losgekoppeld van de watertoevoer.
• De hogedrukslang is verwijderd.

1. Schakel het apparaat in "I/ON".
2. Wacht maximaal 1 minuut totdat er geen water meer uit de hogedrukaansluiting komt.
3. Schakel het apparaat uit.
4. Bewaar het apparaat samen met alle accessoires in een vorstvrije ruimte.

Onderhoud en service

Gevaar voor elektrische schokken
Letsel door aanraking met onder spanning staande delen Schakel het apparaat uit.
Verwijder de stekker uit het stopcontact.
Het apparaat is onderhoudsvrij, d.w.z. u hoeft geen onderhoudswerkzaamheden uit te voeren.

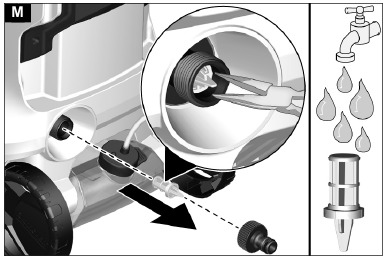

Reinig de zeef in de wateraansluiting

ATTENTIE
Beschadigde zeef in de wateraansluiting
Schade aan het apparaat door verontreinigd water
Controleer de zeef op beschadigingen voordat u hem in de wateraansluiting plaatst.
Reinig indien nodig de zeef in de wateraansluiting.

1. Verwijder de wateraansluitkoppeling.
2. Trek de zeef eruit met een platte tang.
3. Reinig de zeef onder stromend water.

4. Plaats de zeef in de wateraansluiting.

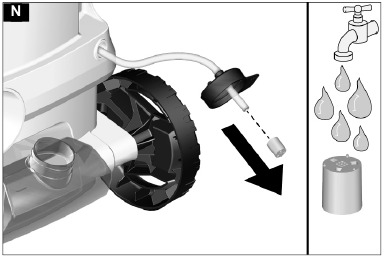

Reinig het reinigingsmiddelfilter

Reinig het reinigingsmiddelfilter voor langere opslagperioden.

1. Trek het filter van de reinigingsmiddelaanzuigslang.
2. Reinig het filter onder stromend water.


Probleemoplossingsgids

Storingen hebben vaak eenvoudige oorzaken die u zelf kunt verhelpen aan de hand van het volgende overzicht. Neem bij twijfel of in het geval van storingen die hier niet worden genoemd, contact op met uw geautoriseerde klantenservice.

Gevaar voor elektrische schok
Letsel door aanraking met spanningvoerende delen Schakel het apparaat uit.
Verwijder de stekker uit het stopcontact.

Apparaat werkt niet

1. Druk op de hendel van het hogedrukpistool.
   Het apparaat schakelt in.
2. Controleer of de spanning die op het typeplaatje staat vermeld overeenkomt met de spanning van de stroombron.
3. Controleer de netaansluitkabel op beschadigingen.

Apparaat bereikt niet de vereiste druk

De watertoevoer is te laag

1. Open de waterkraan volledig.
2. Controleer de waterinlaat op een adequate doorstroomsnelheid.

De zeef in de wateraansluiting is vuil.

1. Trek de zeef in de wateraansluiting eruit met een platbektang.
2. Reinig de zeef onder stromend water.

Er zit lucht in het apparaat.

1. Ontlucht het apparaat:
   1. Schakel het apparaat zonder aangesloten spuitlans maximaal 2 minuten in.
   2. Druk op het hogedrukpistool en wacht tot het water dat uit het hogedrukpistool komt vrij is van luchtbellen.
   3. Sluit de spuitlans aan.

Sterke drukfluctuaties

1. Reinig de hogedruksproeier:
   1. Gebruik een naald om vuil uit de sproeierboring te verwijderen.
   2. Spoel de hogedruksproeier vanaf de voorkant met water.
2. Controleer het watertoevoervolume.

Apparaat lekt

1. Het apparaat lekt om technische redenen een kleine hoeveelheid. Als de lekkage ernstig is, vraag dan geautoriseerde klantenservice aan.

Er wordt geen reinigingsmiddel aangezogen

1. Gebruik de Click-Vario Power-spuitlans en draai deze naar "MIX".
2. Reinig het filter op de reinigingsmiddelzuigslang.
3. Controleer de reinigingsmiddelzuigslang op knikken.

Technische gegevens

Elektrische aansluiting
Voltage	V	220-240
Fase	~	1
Frequentie	Hz	50-60
Stroomverbruik	A	6
Beschermingsgraad		IPX5
Beschermingsklasse		II
Vermogensbeveiliging (traag)	A	10
Wateraansluiting
Voedingsdruk (max.)	MPa	1,2
Ingangstemperatuur (max.)	°C	40
Ingangshoeveelheid (min.)	l/min	8
Apparaatprestatiegegevens
Werkdruk	MPa	7,4
Max. toelaatbare druk	MPa	11,0
Waterdebiet	l/min	5,5
Maximaal debiet	l/min	6,0
Reinigingsmiddeldebiet	l/min	0,3
Terugslagkracht hogedrukpistool	N	11
Afmetingen en gewichten
Typisch bedrijfsgewicht	kg	5,0
Lengte	mm	246
Breedte	mm	280
Hoogte	mm	586
Vastgestelde waarden conform EN 60335-2-79
Hand-armtrillingswaarde	m/s2	<2,5
Onzekerheid K	m/s2	0,3
Geluidsdrukniveau L pA	dB(A)	74
Onzekerheid K pA	dB(A)	3
Geluidsvermogensniveau L WA + K onzekerheid WA	dB(A)	90

Technische wijzigingen voorbehouden.

Registreer uw product www.kaercher.com/welcome

Referenties

• Google Play
• App Store - Apple
• Cleaning equipment and pressure washers | Kärcher International
• Home and Garden Warranty Registration USA | Kärcher

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

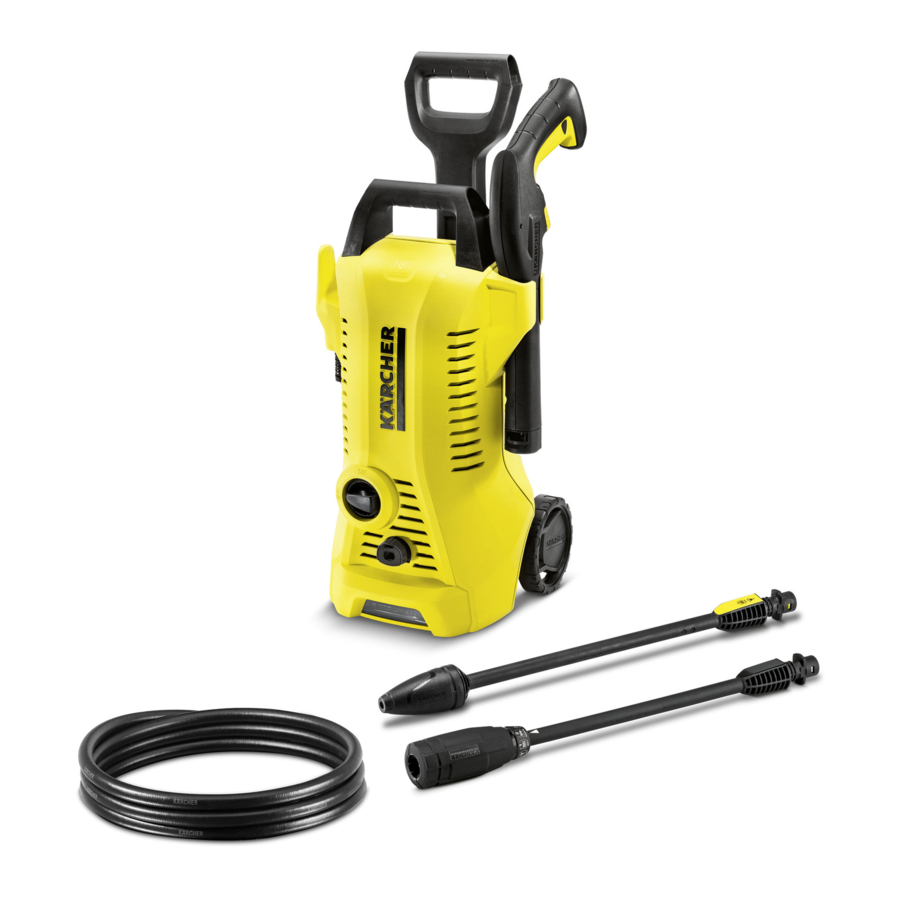

Download Kärcher K2 Premium Power Control - Handleiding hogedrukreiniger

Beschikbare talen
