Kärcher K2 Premium - Handleiding hogedrukreiniger

Algemene aanwijzingen

Lees deze originele gebruiksaanwijzing en de bijgevoegde veiligheidsinstructies voordat u het apparaat voor de eerste keer gebruikt. Ga dienovereenkomstig te werk.
Bewaar beide boeken voor toekomstig gebruik of voor toekomstige eigenaars.

Beoogd gebruik

Gebruik de hogedrukreiniger uitsluitend in particuliere huishoudens.
De hogedrukreiniger is bedoeld voor het reinigen van machines, voertuigen, gebouwen, gereedschappen, gevels, terrassen, tuinmachines enz. met behulp van een hogedrukwaterstraal.

Accessoires en reserveonderdelen

Gebruik alleen originele accessoires en originele reserveonderdelen. Deze zorgen ervoor dat het apparaat probleemloos en veilig werkt.
Informatie over accessoires en reserveonderdelen is te vinden op www.kaercher.com.

Leveringsomvang

De leveringsomvang van het apparaat staat op de verpakking. Controleer de inhoud op volledigheid bij het uitpakken. Als er accessoires ontbreken of in het geval van transportschade, neem dan contact op met uw dealer.

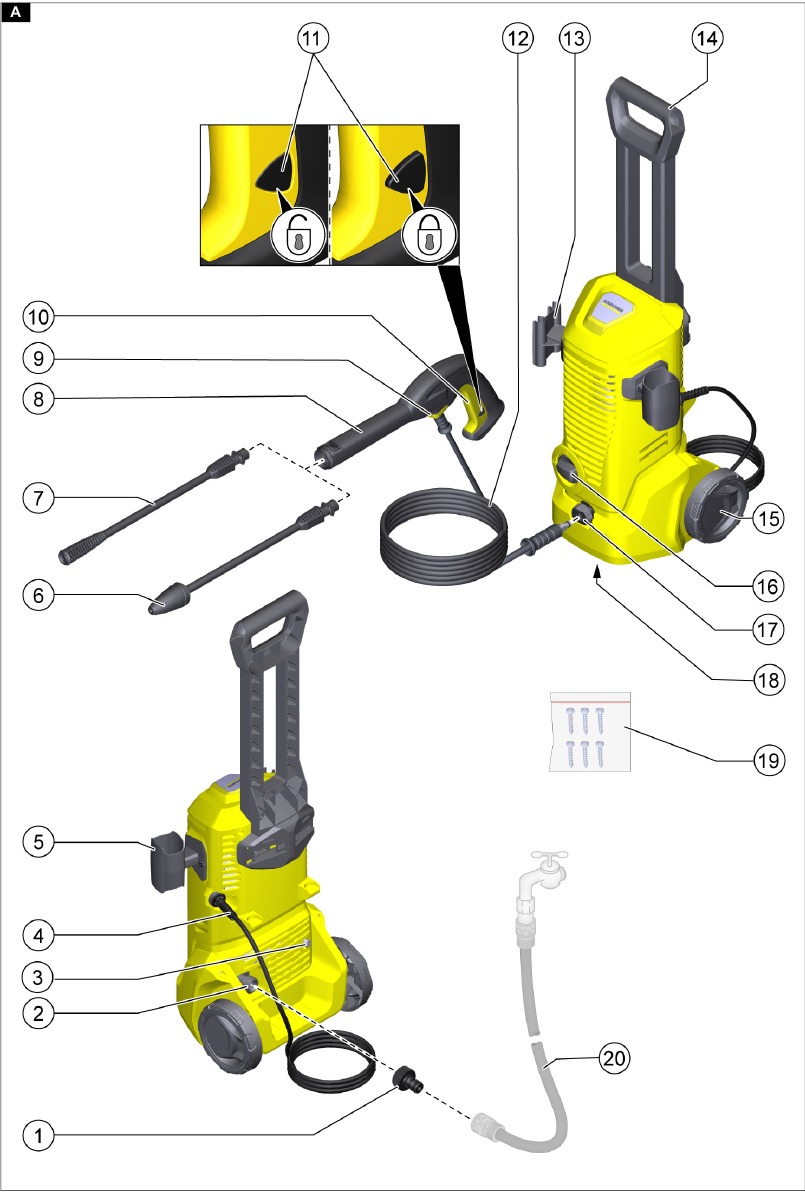

Beschrijving van het apparaat

Afbeelding A

1. Wateraansluitkoppeling
2. Wateraansluiting met geïntegreerde zeef
3. Reinigingsmiddel aanzuigslang
4. Netaansluitkabel met stekker
5. Opbergmogelijkheid voor hogedrukpistool
6. Vuilfrees lans voor hardnekkige vervuiling
7. Spuitlans met hogedruksproeier voor normale reinigingstaken
8. Hogedrukpistool
9. Klem voor het aansluiten / loskoppelen van de hogedrukslang
10. Hogedrukpistoolhendel
11. Hogedrukpistoolvergrendeling
12. Hogedrukslang
13. Opbergmogelijkheid voor spuitlans
14. Transportgreep
15. Transportwiel
16. Trigger "0/OFF" (Uit) / "I/ON" (Aan)
17. Hogedrukaansluiting
18. Typeplaatje
19. Schroeven
20. **Tuinslang (met stoffen versteviging, diameter van ten minste 1/2 inch (13 mm), lengte van ten minste 7,5 m, met in de handel verkrijgbare snelkoppeling)

** extra benodigd

Veiligheidsvoorzieningen

Ontbrekende of gewijzigde veiligheidsvoorzieningen!
Veiligheidsvoorzieningen zijn bedoeld voor uw eigen bescherming. Omzeil, verwijder of maak veiligheidsvoorzieningen niet onwerkzaam.

Aan/uit-schakelaar

De aan/uit-schakelaar voorkomt onbedoelde bediening van het apparaat.

Hogedrukpistoolvergrendeling

De vergrendeling vergrendelt de hendel van het hogedrukpistool en voorkomt dat het apparaat onbedoeld start.

Auto-stop functie

Als de hendel van het hogedrukpistool wordt losgelaten, schakelt de drukschakelaar de pomp uit en stopt de hogedrukstraal. De pomp schakelt weer in wanneer de hendel wordt ingedrukt.

Symbolen op het apparaat

Richt de hogedrukstraal niet op personen, dieren, onder spanning staande elektrische apparatuur of het apparaat zelf. Bescherm het apparaat tegen vorst.

Het apparaat mag niet worden aangesloten op het openbare drinkwaternet.

Installatie

Bevestig de meegeleverde losse onderdelen op het apparaat voordat u het apparaat start.
Leg de meegeleverde schroeven en bijpassende schroevendraaier klaar.

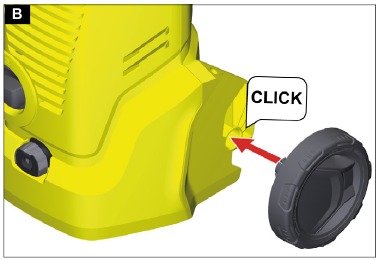

De wielen installeren

1. Installeer de wielen op het apparaat zodat ze vastklikken.

   Afbeelding B

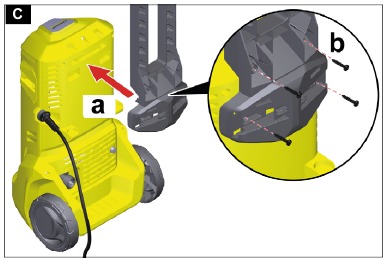

De transportgreep monteren

1. Bevestig de transportgreep.
2. Zet de transportgreep vast met 4 schroeven.

   Afbeelding C

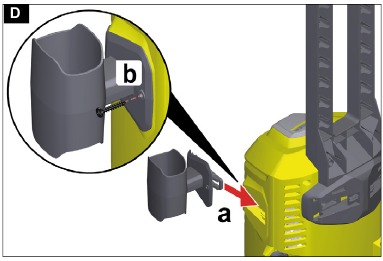

De opbergmogelijkheid voor het hogedrukpistool monteren

1. Duw de opbergmogelijkheid voor het hogedrukpistool in de houder op het apparaat.
2. Houd de opbergmogelijkheid in de eindpositie en zet deze vast met een schroef.

   Afbeelding D

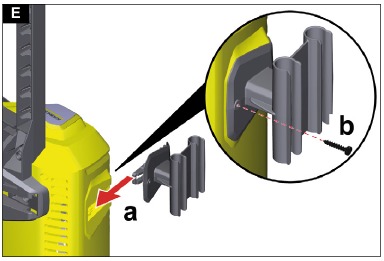

De opbergmogelijkheid voor spuitlansen monteren

1. Duw de opbergmogelijkheid voor de spuitlansen in de houder op het apparaat.
2. Houd de opbergmogelijkheid in de eindpositie en zet deze vast met een schroef.

   Afbeelding E

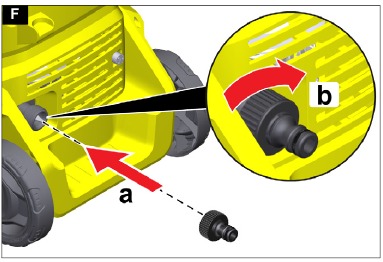

De wateraansluitkoppeling installeren

1. Schroef de wateraansluitkoppeling op de wateraansluiting van het apparaat.

   Afbeelding F

Eerste ingebruikname

1. Plaats het apparaat op een vlakke en horizontale ondergrond.
2. Rol de hogedrukslang af en verwijder eventuele lussen en knikken.

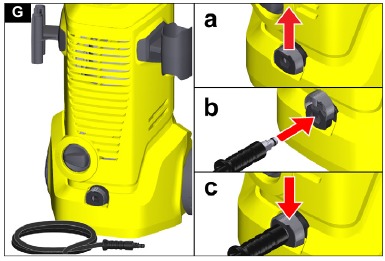

3. Sluit de hogedrukslang aan op het apparaat.
   1. Trek de klem op de koppeling omhoog.
   2. Steek de hogedrukslang in de koppeling.
   3. Druk de klem op de koppeling naar beneden.

      Afbeelding G

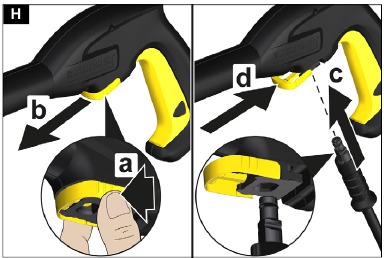

4. Sluit de hogedrukslang aan op het hogedrukpistool.
   1. Knijp de klem in.
   2. Trek de klem eruit.
   3. Steek de hogedrukslang erin.
   4. Druk de klem naar binnen totdat deze vastklikt.

      Afbeelding H
5. Controleer of de verbinding veilig is door aan de hogedrukslang te trekken.
6. Steek de stekker in een stopcontact.

Watertoevoer

Voor de aansluitwaarden, zie het typeplaatje of hoofdstuk Technische gegevens.
Neem de voorschriften van het waterleidingbedrijf in acht.

LET OP
Schade door vervuild water
Vervuiling in het water kan de pomp en de accessoires beschadigen.
KÄRCHER beveelt aan om het KÄRCHER waterfilter te gebruiken ter bescherming (speciale accessoire, bestelnummer 4.730-059).

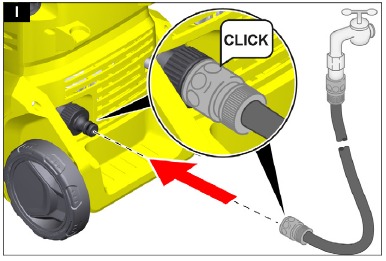

Aansluiting op de waterleiding

LET OP
Slangkoppeling met Aquastop op de wateraansluiting van het apparaat
Schade aan de pomp
Gebruik nooit een slangkoppeling met Aquastop op de wateraansluiting van het apparaat.

U kunt een Aquastop-koppeling op de kraan gebruiken.

1. Sluit de tuinslang aan op de wateraansluitkoppeling.
2. Sluit de tuinslang aan op de waterleiding.

   Afbeelding I
3. Open de waterkraan volledig.

Bediening

LET OP
Drooglopen van de pomp
Schade aan het apparaat
Als de druk in het apparaat na 2 minuten niet is opgebouwd, schakel het apparaat dan uit en ga verder volgens de instructies in hoofdstuk Probleemoplossing.

Hogedrukbedrijf

LET OP
Schade aan gelakte of gevoelige oppervlakken
Oppervlakken kunnen beschadigd raken als de straal te dicht bij het oppervlak is of als er een ongeschikte spuitlans wordt gebruikt. Houd een minimale spuitafstand van 30 cm aan bij het reinigen van gelakte oppervlakken.
Reinig geen autobanden, lak of gevoelige oppervlakken zoals hout met de vuilfrees.

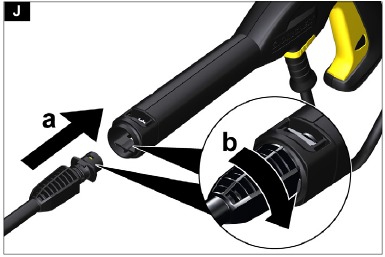

1. Plaats een spuitlans in het hogedrukpistool en vergrendel deze door hem 90° te draaien.

   Afbeelding J
2. Schakel het apparaat in ("I/ON").
3. Ontgrendel de hendel van het hogedrukpistool.
4. Druk op de hendel van het hogedrukpistool.
   Het apparaat schakelt in.

Werking met reinigingsmiddel

Het niet naleven van het veiligheidsinformatieblad
Onjuiste behandeling van het reinigingsmiddel kan uw gezondheid ernstig schaden
Neem het veiligheidsinformatieblad van de fabrikant van het reinigingsmiddel in acht, in het bijzonder de instructies over persoonlijke beschermingsmiddelen.

Opmerking
KÄRCHER reinigingsmiddelen garanderen een probleemloze werking. Vraag ons om advies, vraag onze catalogus of onze informatiebladen over reinigingsmiddelen aan.

Opmerking
Reinigingsmiddel kan alleen bij lage druk in de straal worden gemengd.

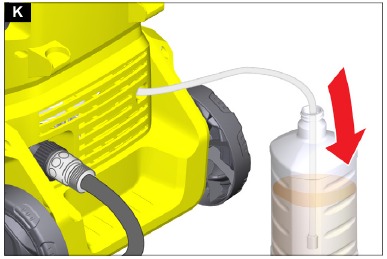

1. Trek de gewenste lengte van de reinigingsmiddelzuigslang uit de behuizing.

   Afbeelding K

2. Hang de reinigingsmiddelzuigslang in een container met reinigingsmiddeloplossing.
3. Koppel de spuitlans los van het hogedrukpistool en werk alleen met het hogedrukpistool. De reinigingsmiddeloplossing wordt tijdens het gebruik met de waterstraal gemengd.

Aanbevolen reinigingsmethode

1. Spuit het reinigingsmiddel spaarzaam op het droge oppervlak en laat het even inwerken (laat het niet opdrogen).
2. Spoel het losgekomen vuil af met de hogedrukstraal.

Na gebruik met reinigingsmiddel

1. Spoel het apparaat ca. 30 seconden door met helder water.

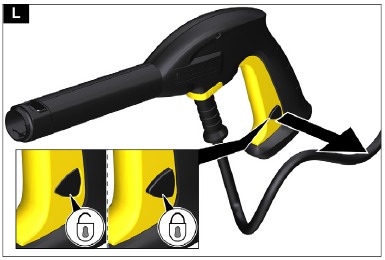

Onderbreken van de werking

1. Laat de hendel van het hogedrukpistool los.
   Het apparaat schakelt uit wanneer de hendel wordt losgelaten. De hoge druk in het systeem blijft behouden.
2. Vergrendel de hendel van het hogedrukpistool.

   Afbeelding L

3. Schakel het apparaat uit "0/OFF" (0/UIT) tijdens werkonderbrekingen langer dan 5 minuten.

Beëindigen van de werking

Druk in het systeem
Letsel door oncontroleerbaar ontsnappend hogedrukwater
Koppel de hogedrukslang alleen los van het hogedrukpistool of het apparaat als het systeem volledig drukloos is.

1. Laat de hendel van het hogedrukpistool los.
2. Sluit de waterkraan.
3. Druk 30 seconden op de hendel van het hogedrukpistool.
   De resterende druk in het systeem wordt afgevoerd.
4. Laat de hendel van het hogedrukpistool los.
5. Vergrendel de hendel van het hogedrukpistool.
6. Koppel het apparaat los van de watertoevoer.
7. Schakel het apparaat uit "0/OFF" (0/UIT).
8. Trek de stekker uit het stopcontact.

Transport

Het gewicht niet in acht nemen
Risico op letsel en schade
Wees u bewust van het gewicht van het apparaat tijdens transport.

Het apparaat trekken

1. Trek het apparaat via de transportgreep.

Het apparaat in een voertuig vervoeren

1. Zet het apparaat vast tegen wegglijden en omvallen.

Opslag

Het gewicht niet in acht nemen
Risico op letsel en schade
Wees u bewust van het gewicht van het apparaat tijdens opslag.

Het apparaat opbergen

1. Plaats het apparaat op een vlakke ondergrond.
2. Koppel de hogedrukslang los van het hogedrukpistool.
3. Koppel de spuitlans los van het hogedrukpistool.
4. Berg beide spuitlansen en het hogedrukpistool op in de daarvoor bestemde opbergmogelijkheden.
5. Koppel de hogedrukslang los van het apparaat.
6. Berg de hogedrukslang op het apparaat op.
7. Berg de netaansluitkabel op het apparaat op.

Neem de aanvullende opmerkingen in acht voordat u het apparaat voor een langere periode opbergt, zie hoofdstuk Onderhoud en service.

Vorstbescherming

LET OP
Vorstgevaar
Niet volledig geleegde apparaten kunnen door vorst worden vernield.
Leeg het apparaat en de accessoires volledig.
Bescherm het apparaat tegen vorst.

Aan de volgende eisen moet worden voldaan:

• Het apparaat is losgekoppeld van de watertoevoer.
• De hogedrukslang is verwijderd.

1. Schakel het apparaat in "I/ON".
2. Wacht maximaal 1 minuut totdat er geen water meer uit de hogedrukaansluiting komt.
3. Schakel het apparaat uit.
4. Bewaar het apparaat samen met alle accessoires in een vorstvrije ruimte.

Onderhoud en service

Gevaar voor elektrische schokken
Letsel door aanraking met onder spanning staande delen Schakel het apparaat uit.
Verwijder de stekker uit het stopcontact.

Het apparaat is onderhoudsvrij, d.w.z. u hoeft geen onderhoudswerkzaamheden uit te voeren.

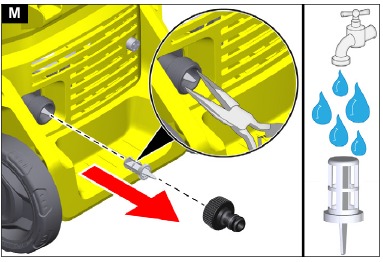

Reinig de zeef in de wateraansluiting

LET OP
Beschadigde zeef in de wateraansluiting
Schade aan het apparaat door vervuild water
Controleer de zeef op schade voordat u deze in de wateraansluiting plaatst.

Reinig indien nodig de zeef in de wateraansluiting.

1. Verwijder de wateraansluitkoppeling.
2. Trek de zeef eruit.
3. Reinig de zeef onder stromend water.

   Afbeelding M

4. Plaats de zeef in de wateraansluiting.

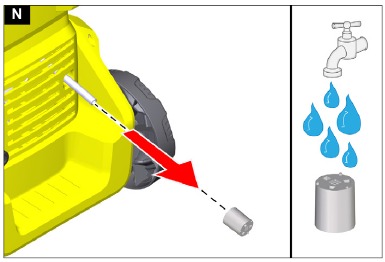

Reinig het reinigingsmiddelfilter

Reinig het reinigingsmiddelfilter voor langere opslagperioden.

1. Trek het filter van de reinigingsmiddelzuigslang.
2. Reinig het filter onder stromend water.

   Afbeelding N

Probleemoplossingsgids

Storingen hebben vaak eenvoudige oorzaken die u zelf kunt verhelpen met behulp van het volgende overzicht. Neem in geval van twijfel, of in het geval van storingen die hier niet worden genoemd, contact op met uw geautoriseerde klantenservice.

Gevaar voor elektrische schok
Letsel door aanraking van onder spanning staande delen Schakel het apparaat uit.
Verwijder de stekker uit het stopcontact.

Apparaat werkt niet

1. Druk op de hendel van het hogedrukpistool. Het apparaat schakelt in.
2. Controleer of de spanning die op het typeplaatje staat vermeld overeenkomt met de spanning van de stroombron.
3. Controleer de netaansluitkabel op beschadigingen.

Apparaat bereikt niet de vereiste druk

De watertoevoer is te laag.

1. Draai de waterkraan volledig open.
2. Controleer de waterinlaat op een voldoende stroomsnelheid.
3. Controleer de instelling op de spuitlans.
4. Controleer of de maximale aanzuighoogte niet wordt overschreden.

De zeef in de wateraansluiting is vuil.

1. Trek de zeef in de wateraansluiting eruit met een platte tang.
2. Reinig de zeef onder stromend water.
   (Afbeelding M)

Er zit lucht in het apparaat.

1. Ontlucht het apparaat:
   1. Schakel het apparaat in zonder aangesloten spuitlans gedurende maximaal 2 minuten.
   2. Druk op het hogedrukpistool en wacht tot het water dat uit het hogedrukpistool komt vrij is van luchtbellen.
   3. Sluit de spuitlans aan.

Sterke drukschommelingen

1. Reinig de hogedruksproeier:
   1. Gebruik een naald om vuil uit de sproeierboring te verwijderen.
   2. Spoel de hogedruksproeier van voren af met water.
2. Controleer het watertoevoervolume.

Apparaat lekt

1. Het apparaat lekt om technische redenen een kleine hoeveelheid. Als de lekkage ernstig is, vraag dan geautoriseerde klantenservice aan.

Reinigingsmiddel wordt niet aangezogen

1. Koppel de spuitlans los van het hogedrukpistool en werk alleen met het hogedrukpistool.
2. Reinig het filter op de aanzuigslang voor reinigingsmiddel.
3. Controleer de aanzuigslang voor reinigingsmiddel op knikken.

Technische gegevens

Elektrische aansluiting
Spanning	V	220-240
Fase	~	1
Frequentie	Hz	50-60
Stroomverbruik	A	6
Beschermingsgraad		IPX5
Beschermingsklasse		II
Stroombeveiliging (traag)	A	10
Wateraansluiting
Toevoerdruk (max.)	MPa	1,2
Ingangstemperatuur (max.)	°C	40
Ingangshoeveelheid (min.)	l/min	7
Apparaat prestatiegegevens
Werkdruk	MPa	7,4
Max. toegestane druk	MPa	11
Waterstroom	l/min	5,2
Maximale stroomsnelheid	l/min	6,0
Reinigingsmiddelstroom	l/min	0,3
Terugslagkracht hogedrukpistool	N	11
Afmetingen en gewichten
Typisch bedrijfsgewicht	kg	4,9
Lengte	mm	242
Breedte	mm	285
Hoogte	mm	790
Vastgestelde waarden conform EN 60335-2-79
Hand-arm trillingswaarde	m/s 2	1,6
Onzekerheid K	m/s 2	0,7
Geluidsdrukniveau LpA	dB(A)	76
Onzekerheid KpA	dB(A)	3
Geluidsvermogensniveau LWA + onzekerheid KWA	dB(A)	92

Technische wijzigingen voorbehouden.

Referenties

• Cleaning equipment and pressure washers (Reinigingsapparatuur en hogedrukreinigers) | Kärcher International

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

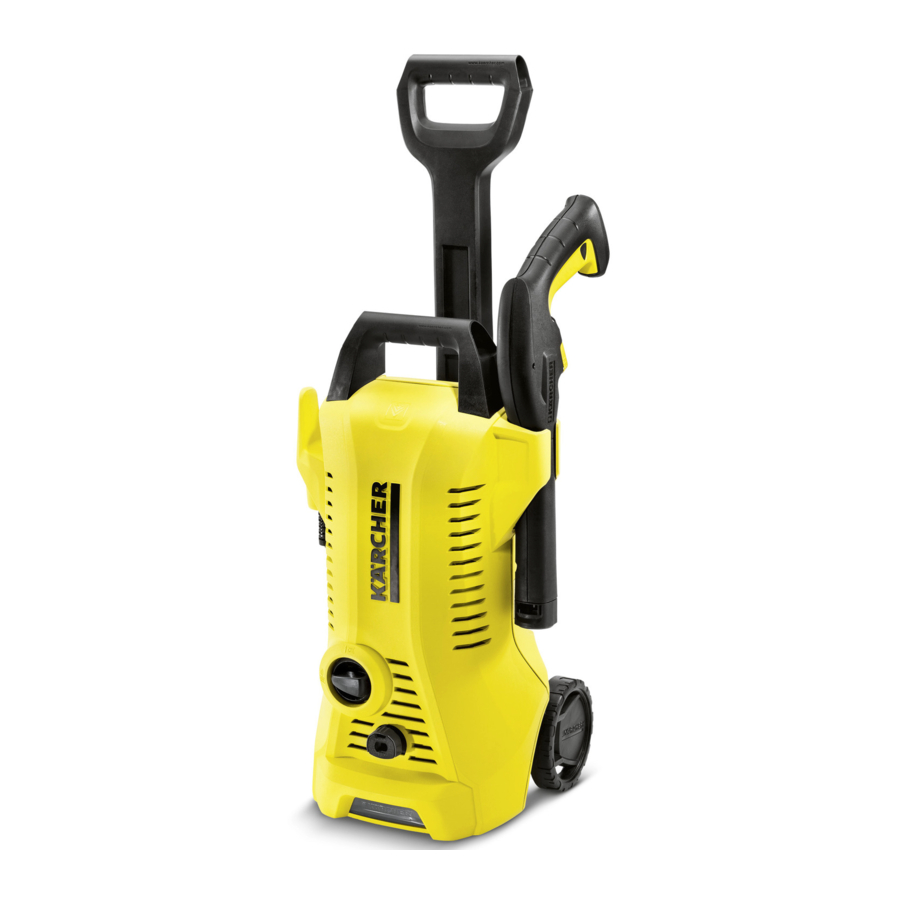

Download Kärcher K2 Premium - Handleiding hogedrukreiniger

Beschikbare talen
