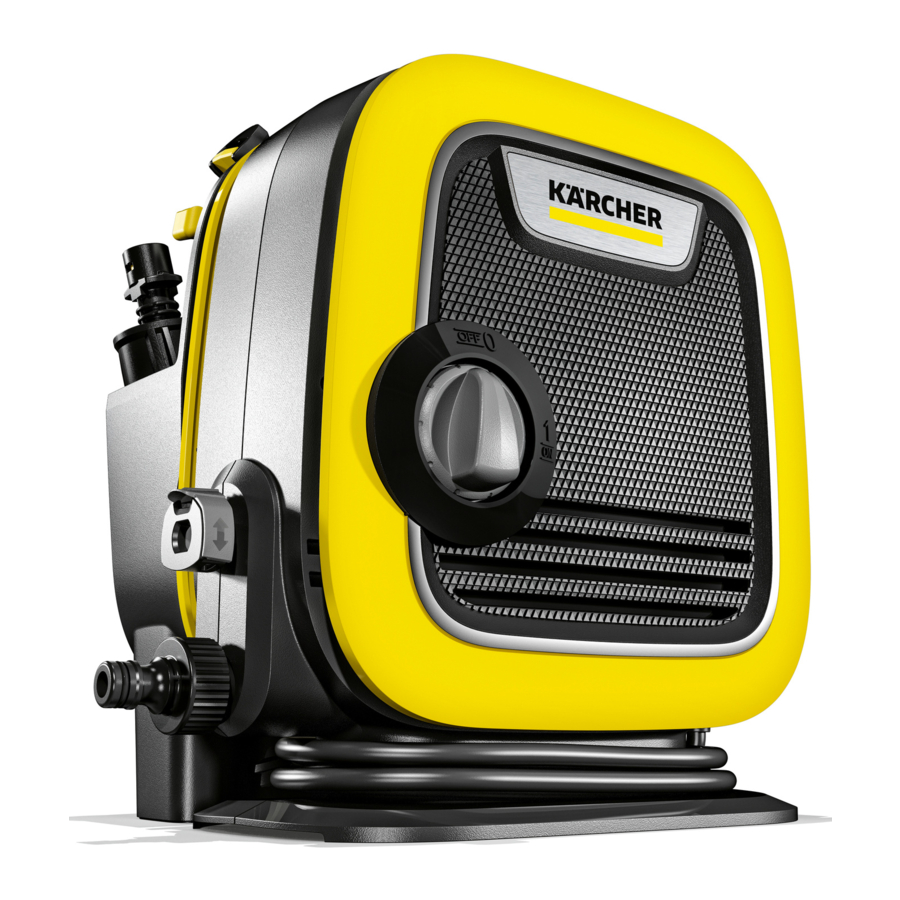

Kärcher K Mini - Handleiding hogedrukreiniger
Correct gebruik
Deze hogedrukreiniger is uitsluitend bedoeld voor huishoudelijk gebruik.
- voor het reinigen van machines, voertuigen, gebouwen, gereedschappen, gevels, terrassen, tuingereedschap, enz. door middel van een hogedrukwaterstraal (indien nodig met extra reinigingsmiddelen).
- met accessoires, vervangingsonderdelen en reinigingsmiddelen die zijn goedgekeurd door KÄRCHER. Neem de informatie bij de reinigingsmiddelen in acht.
Accessoires en reserveonderdelen
Gebruik uitsluitend originele accessoires en reserveonderdelen, deze garanderen een veilige en probleemloze werking van het apparaat. Voor informatie over accessoires en reserveonderdelen kunt u terecht op www.kaercher.com.

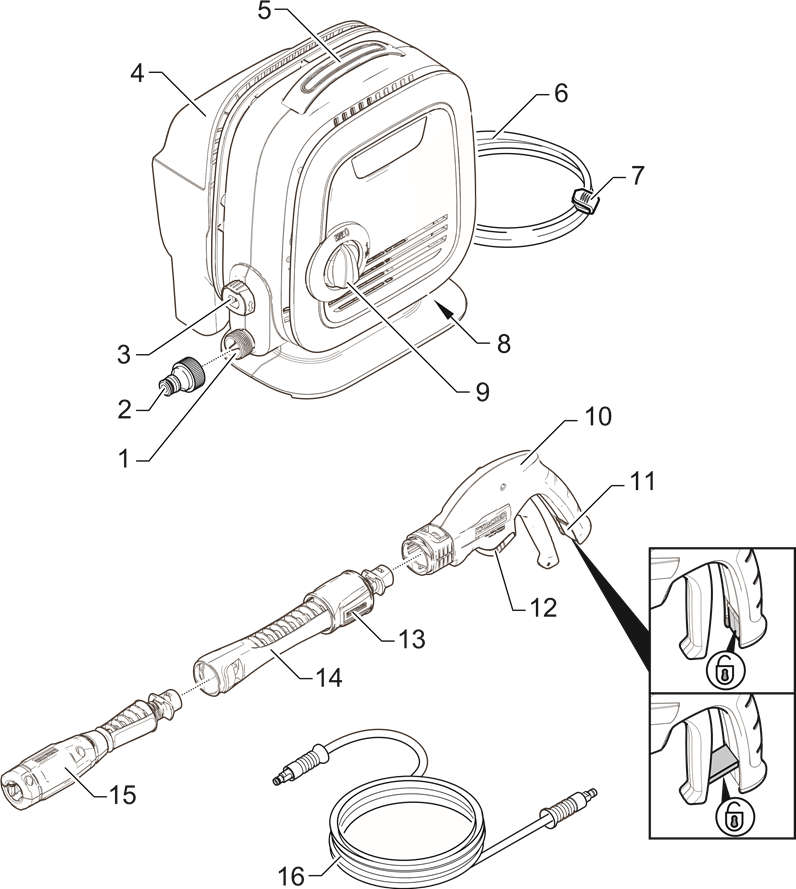

Beschrijving van het apparaat
De leveringsomvang van uw apparaat is afgebeeld op de verpakking. Controleer bij het uitpakken of de inhoud van het apparaat volledig is.
Neem in geval van ontbrekende accessoires of transportschade contact op met uw dealer.
- Wateraansluiting met geïntegreerde zeef
- Koppelingselement voor wateraansluiting
- Hogedrukaansluiting
- Accessoirevak
- Draagbeugel
- Netsnoer met stekker
- Kabelclip
- Opbergruimte voor netsnoer
- Apparaatschakelaar „0/OFF" (Uit) / „I/ON" (Aan)
- Pistoolgreep
- Vergrendeling pistoolgreep
- Klem voor hogedrukslang
- Veiligheidskap
- Verlengstuk spuitlans
- Spuitlans met drukregeling (Vario Power)
De werkdruk kan traploos worden verhoogd van "SOFT" (Zacht) naar "HARD" (Hard). Om de werkdruk aan te passen, laat u de hendel van het spuitpistool los en draait u de spuitlans naar de gewenste stand. - Hogedrukslang
* Extra vereist - Waterdarm met textielversterking en in de handel verkrijgbare koppeling.
- Minimale diameter, 1/2 inch (13 mm).
- Minimale lengte 7,5 m.
Montage
Monteer losse onderdelen die bij het apparaat zijn geleverd voor de eerste ingebruikname.
- Schroef het koppelingselement op de wateraansluiting van het apparaat.
![]()
- Trek de klem voor de hogedrukslang uit het spuitpistool.
![]()
- Sluit de hogedrukslang aan op het spuitpistool.
![]()
- Duw de klem naar binnen tot hij vastklikt. Controleer de veilige verbinding door aan de hogedrukslang te trekken.

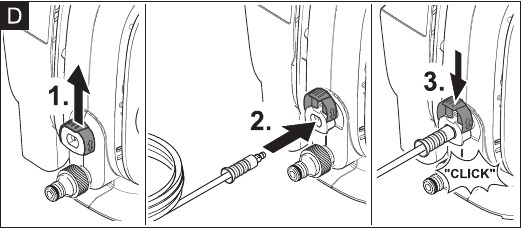

Ingebruikname
- Parkeer het apparaat op een vlakke ondergrond.
- Sluit de hogedrukslang aan op de hogedrukaansluiting van het apparaat.
Controleer de veilige verbinding door aan de hogedrukslang te trekken. - Steek de stekker in het stopcontact.
Watertoevoer
Voor aansluitwaarden, zie typeplaatje/technische gegevens. Neem de voorschriften van de waterleverancier in acht.
LET OP
Verontreinigingen in het water kunnen de hogedrukpomp en de accessoires beschadigen. Ter bescherming wordt het gebruik van het KÄRCHER-waterfilter (optioneel accessoire, bestelnr. 4.730-059) aanbevolen.
- Bevestig de watertoevoerslang aan de koppeling op de wateraansluiting.
- Sluit de watertoevoerslang aan op de watertoevoer.
- Open de waterkraan volledig.
Bediening
LET OP
Drooglopen van meer dan 2 minuten leidt tot schade aan de hogedrukpomp. Als het apparaat binnen 2 minuten geen druk opbouwt, schakel het apparaat dan uit en ga verder in overeenstemming met de instructies in hoofdstuk "Probleemoplossing".
Hogedrukbedrijf
Houd een afstand van minstens 30 cm aan bij het gebruik van de straal voor het reinigen van geverfde oppervlakken om schade te voorkomen.
- Duw het verlengstuk van de spuitlans in het spuitpistool en bevestig het door een draai van 90°.
![]()
- Draai de veiligheidskap vast.
![]()
- Duw de spuitlans in het verlengstuk van de spuitlans en bevestig deze door een draai van 90°.
![]()
- Zet het apparaat aan "I/ON" (Aan).
- Ontgrendel de hendel op het spuitpistool.
- Trek aan de hendel van het spuitpistool; het apparaat schakelt in.
Opmerking: Laat de hendel van het spuitpistool los; het apparaat schakelt weer uit. Er blijft een hoge druk in het systeem.
Onderbreken van de werking
- Laat de hendel op het spuitpistool los.
- Vergrendel de hendel op het spuitpistool.
- Schakel tijdens langere pauzes (meer dan 5 minuten) ook het apparaat uit met de "0/OFF" (Uit) schakelaar.
Beëindigen van de werking
Maak de hogedrukslang alleen los van het spuitpistool of het apparaat als er geen druk meer in het systeem zit.
- Laat de hendel op het spuitpistool los.
- Schakel het apparaat uit "0/OFF" (Uit).
- Haal de stekker uit het stopcontact.
- Draai de kraan dicht.
- Druk op de hendel van het spuitpistool om eventuele resterende druk in het systeem te verminderen.
- Vergrendel de hendel op het spuitpistool.
- Koppel het apparaat los van de watertoevoer.
Transport
Risico op persoonlijk letsel of schade!
Let op het gewicht van het apparaat tijdens transport.
Bij transport met de hand
- Til het apparaat op aan de draagbeugel en draag het.
Bij transport in voertuigen
- Zet het apparaat vast tegen verschuiven en omvallen.
Opslag
Risico op persoonlijk letsel of schade!
Houd rekening met het gewicht van het apparaat bij het opbergen.
Het apparaat opbergen
Neem vóór langere opslagperioden, zoals in de winter, ook de instructies in het gedeelte Onderhoud in acht.
- Parkeer de machine op een vlakke ondergrond.
- Verwijder de hogedrukslang van de hogedrukaansluiting.
- Maak de spuitlans los van het spuitpistool.
- Berg de accessoires op in de accessoirehouder.
- Wikkel de netkabel rond de opbergruimte en bevestig de netstekker met de kabelklem.
Vorstbescherming
LET OP
Apparaten en accessoires die niet volledig zijn geleegd, kunnen door vorst worden vernield. Tap het apparaat en de accessoires volledig af en bescherm ze tegen vorst.
Om schade te voorkomen:
- Tap al het water volledig uit het apparaat: Schakel het apparaat in met de hogedrukslang en de waterleiding losgekoppeld (max. 1 minuut) en wacht tot er geen water meer uit de hogedrukaansluiting komt. Schakel het apparaat uit.
- Bewaar het apparaat en alle accessoires in een vorstvrije ruimte.
Verzorging en onderhoud
Gevaar voor elektrische schok.
- Schakel het apparaat uit en trek de stekker uit het stopcontact voordat u werkzaamheden aan het apparaat uitvoert.
Reinig de zeef in de wateraansluiting
Reinig de zeef in de wateraansluiting regelmatig.
LET OP
De zeef mag niet beschadigd zijn.
- Verwijder de koppeling van de wateraansluiting.
![]()
- Trek de zeef eruit met een platbektang.
- Reinig de zeef onder stromend water.
- Plaats de zeef terug in de wateraansluiting.
Onderhoud
Het apparaat is onderhoudsvrij.
Probleemoplossing
Met behulp van het volgende overzicht kunt u zelf kleine storingen verhelpen.
Raadpleeg in geval van twijfel de geautoriseerde klantenservice.
Gevaar voor elektrische schok.
- Schakel het apparaat uit en trek de stekker uit het stopcontact voordat u werkzaamheden aan het apparaat uitvoert.
Apparaat werkt niet
- Trek aan de hendel van het spuitpistool; het apparaat wordt ingeschakeld.
- Controleer of de spanning die op het typeplaatje staat aangegeven overeenkomt met de spanning van de netvoeding.
- Controleer de netaansluitkabel op beschadigingen.
Er wordt geen druk opgebouwd in het apparaat
- Controleer de instelling op de spuitlans.
- Controleer de watertoevoer op een voldoende toevoersnelheid.
- Apparaatventilatie: Schakel het apparaat in met de hogedrukslang losgekoppeld en laat het werken (max. 2 minuten) totdat het water zonder bubbels uit de hogedrukaansluiting komt. Schakel het apparaat uit en sluit de hogedrukslang weer aan.
- Trek de zeef in de wateraansluiting eruit met een platbektang en reinig deze onder stromend water.
Sterke drukschommelingen
- Reinig de hogedruksproeier: Verwijder vuil en resten uit de sproeierboring met een naald en spoel door met water vanaf de voorkant.
- Controleer de waterhoeveelheid.
Ongewone bedrijfsgeluiden
Versnelling defect, neem contact op met de klantenservice.
Apparaat lekt
- Geringe lekkage van de apparaatpomp is normaal. Als de lekkage toeneemt, neem dan contact op met de geautoriseerde klantenservice.
Technische specificaties
| Elektrische aansluiting | |
| Spanning | 220-240 V 1~50-60 Hz |
| Stroomverbruik | 6 A |
| Beschermingsklasse | IPX5 |
| Veiligheidsklasse | II  |
| Wateraansluiting | |
| Max. toevoerdruk | 1,2 MPa |
| Max. toevoertemperatuur | 40°C |
| Min. toevoer volume | 7 l/min |
| Prestatiegegevens | |
| Werkdruk | 7,4 MPa |
| Max. toelaatbare druk | 11 MPa |
| Waterdebiet | 5,5 l/min |
| Max. debiet | 6,0 l/min |
| Terugslagkracht van spuitpistool | 11 N |
| Afmetingen en gewichten | |
| Lengte | 278 mm |
| Breedte | 233 mm |
| Hoogte | 296 mm |
| Gewicht, klaar voor gebruik met accessoires | 4,7 kg |
| Waarden bepaald volgens EN 60335-2-79 | |
| Hand-arm trillingswaarde | 0,7 m/s2 |
| Onzekerheid K | 0,6 m/s2 |
| Geluidsdrukniveau LpA | 77 dB(A) |
| Onzekerheid KpA | 2 dB(A) |
| Geluidsvermogensniveau LWA + Onzekerheid KWA | 91 dB(A) |
Technische wijzigingen voorbehouden.
Veiligheid
Lees deze originele bedieningsinstructies en de bijgevoegde veiligheidsinstructies voordat u uw apparaat voor de eerste keer gebruikt. Handel dienovereenkomstig. Bewaar beide boekjes voor toekomstig gebruik of voor latere eigenaren.
Symbolen op de machine
De hogedrukstraal mag niet op personen, dieren, onder spanning staande elektrische apparatuur of op het apparaat zelf worden gericht. Bescherm het apparaat tegen vorst.
Het apparaat mag niet rechtstreeks op het openbare drinkwaternet worden aangesloten.
Veiligheidsvoorzieningen
- Veiligheidsvoorzieningen dienen ter bescherming van de gebruiker en mogen niet worden gewijzigd of omzeild.
Apparaatschakelaar
De apparaatschakelaar voorkomt onbedoelde bediening van het apparaat.
Vergrendeling pistoolgreep
Deze vergrendeling vergrendelt de hendel van het pistoolgreep en voorkomt het onbedoeld starten van het apparaat.
Overloopventiel met drukschakelaar
Het overloopventiel voorkomt dat de toegestane werkdruk wordt overschreden.
Als de hendel op het pistoolgreep wordt losgelaten, schakelt de drukschakelaar de pomp uit, de hogedrukstraal wordt gestopt. Als de hendel wordt ingetrokken, wordt de pomp weer ingeschakeld.
