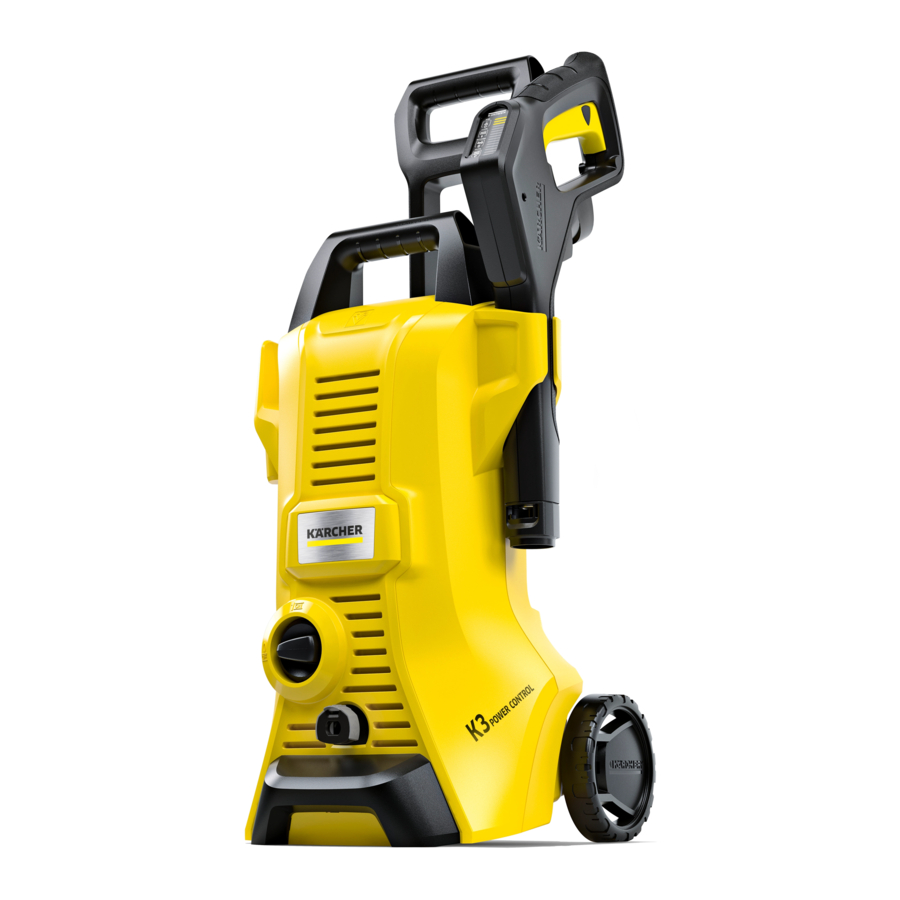

Kärcher K3 Power Control - Handleiding Hogedrukreiniger

KÄRCHER Home & Garden-app

De KÄRCHER Home & Garden-app bevat:

• Informatie over installatie en eerste opstart
• Informatie over de toepassingsgebieden
• Tips & Tricks
• FAQ met gedetailleerde probleemoplossing
• Verbinding met het KÄRCHER Service Center

De app kan hier worden gedownload:

Beoogd gebruik

Gebruik de hogedrukreiniger uitsluitend in particuliere huishoudens. De hogedrukreiniger is bedoeld voor het reinigen van machines, voertuigen, gebouwen, gereedschap, gevels, terrassen, tuinmachines enz. met behulp van een hogedrukwaterstraal.

Accessoires en reserveonderdelen

Gebruik uitsluitend originele accessoires en originele reserveonderdelen. Ze zorgen ervoor dat het apparaat probleemloos en veilig werkt.
Informatie over accessoires en reserveonderdelen is te vinden op www.kaercher.com.

Leveringsomvang

De leveringsomvang van het apparaat staat op de verpakking. Controleer de inhoud bij het uitpakken op volledigheid. Als er accessoires ontbreken of als er transportschade is, neem dan contact op met uw dealer.

Beschrijving van het apparaat

De maximale hoeveelheid apparatuur wordt beschreven in deze bedieningsinstructies. Afhankelijk van het gebruikte model zijn er verschillen in de leveringsomvang (zie verpakking).

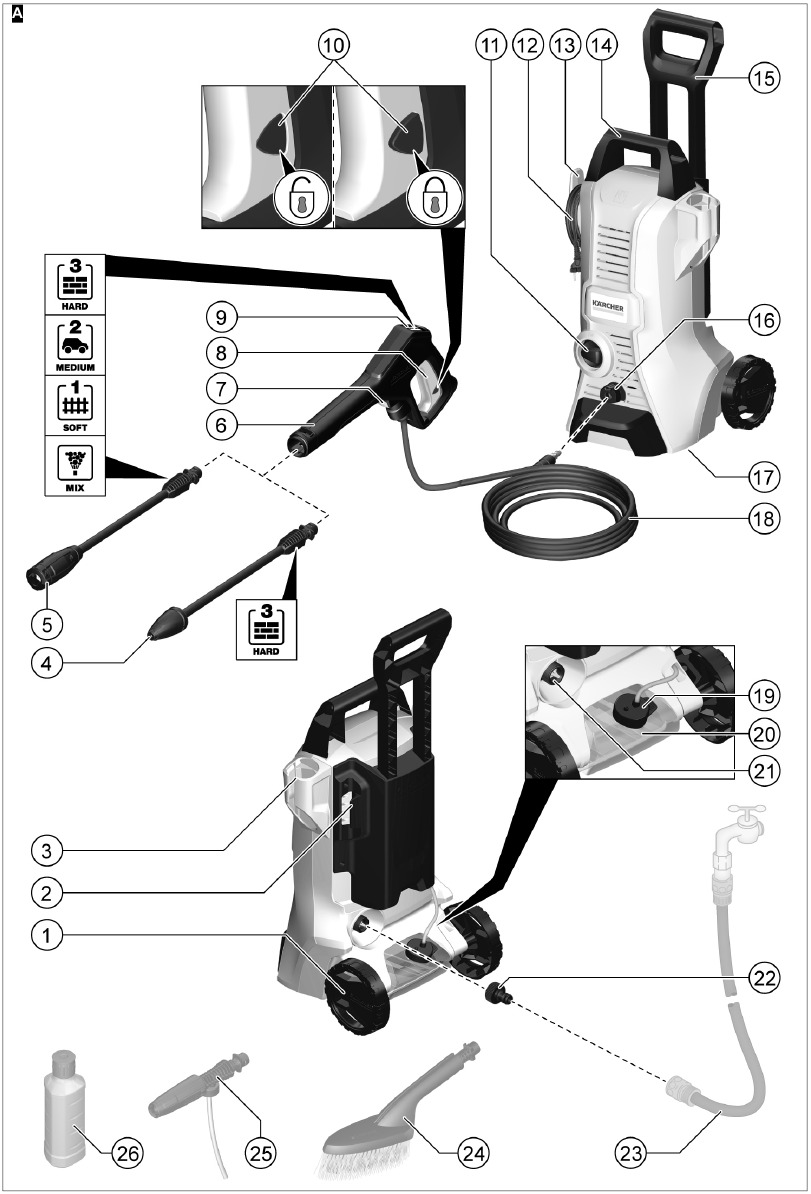

Afbeelding A

1. Transportwiel
2. Opbergruimte voor spuitlans
3. Opberg-/parkeerpositie voor hogedrukpistool
4. Power Control-spuitlans vuilfrees voor hardnekkig vuil, drukniveau: HARD
5. Vario Power Power Control-spuitlans voor de meest voorkomende reinigingstaken, drukniveaus: HARD / MEDIUM / SOFT / MIX
6. Power Control-hogedrukpistool
7. Knop voor het loskoppelen van de hogedrukslang van het hogedrukpistool
8. Hogedrukpistoolhendel
9. Drukindicator (MIX / 1-SOFT / 2-MEDIUM / 3- HARD)
10. Hogedrukpistoolvergrendeling
11. Schakelaar "0/OFF" (Uit) / "I/ON" (Aan)
12. Netaansluiting met netstekker
13. Opberghaak voor stroomkabel
14. Draaggreep
15. Transportgreep, telescopisch
16. Snelkoppeling voor hogedrukslang
17. Typeplaatje
18. Hogedrukslang
19. Aanzuigslang reinigingsmiddel met reinigingsmiddelfilter en dop
20. Reinigingsmiddeltank
21. Wateraansluiting met geïntegreerde zeef
22. Koppeling wateraansluiting
23. **Tuinslang met gangbare koppeling
    • Met textiel versterkt
    • Diameter van minstens 1/2 inch (13 mm)
    • Lengte minstens 7,5 m
24. *Wasborstel, geschikt voor het werken met reinigingsmiddelen
25. *Schuimsproeier voor krachtig reinigingsmiddelschuim
26. *Reinigingsmiddelreservoir

* optioneel, ** extra vereist

Veiligheidsvoorzieningen

Ontbrekende of gewijzigde veiligheidsvoorzieningen
Veiligheidsvoorzieningen zijn bedoeld voor uw eigen bescherming.
Wijzig of omzeil veiligheidsvoorzieningen nooit.

Aan/uit-schakelaar

De aan/uit-schakelaar voorkomt onbedoelde bediening van het apparaat.

Hogedrukpistoolvergrendeling

De vergrendeling vergrendelt de hendel van het hogedrukpistool en voorkomt dat het apparaat onbedoeld start.

Automatische stopfunctie

Als de hendel van het hogedrukpistool wordt losgelaten, schakelt de drukschakelaar de pomp uit en stopt de hogedrukstraal. De pomp schakelt weer in wanneer de hendel wordt ingedrukt.

Symbolen op het apparaat

Richt de hogedrukstraal niet op personen, dieren, onder spanning staande elektrische apparatuur of het apparaat zelf.
Bescherm het apparaat tegen vorst.

Het apparaat mag niet rechtstreeks worden aangesloten op het openbare drinkwaternetwerk

Montage

Monteer de meegeleverde losse onderdelen op het apparaat voordat u het apparaat start.

De wielen monteren

1. Bevestig en borg de wielen aan het apparaat.

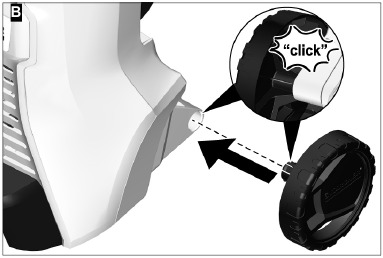

   Afbeelding B


De handgrepen installeren

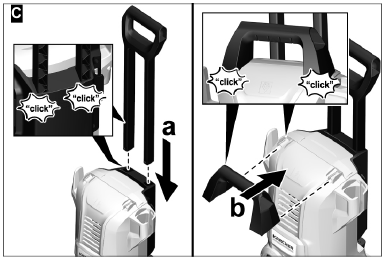

Afbeelding C

1. Bevestig de transportgreep.
2. Bevestig de draaggreep.

Sluit de reinigingsmiddeltank

1. Sluit de reinigingsmiddeltank af met het deksel.

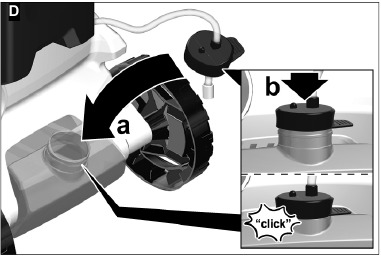

   Afbeelding D


De koppeling van de wateraansluiting installeren

1. Schroef de koppeling van de wateraansluiting op de wateraansluiting van het apparaat.

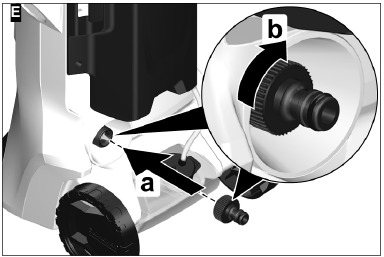

   Afbeelding E


Eerste opstart

1. Plaats het apparaat op een vlakke en effen ondergrond.
2. Steek de hogedrukslang in de snelkoppeling totdat deze hoorbaar vastklikt.

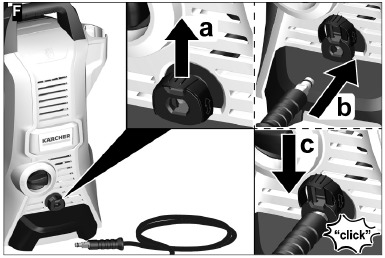

   Afbeelding F

3. Steek de hogedrukslang in het hogedrukpistool totdat deze hoorbaar vastklikt.
   Opmerking
   Let op de juiste uitlijning van de nippel.

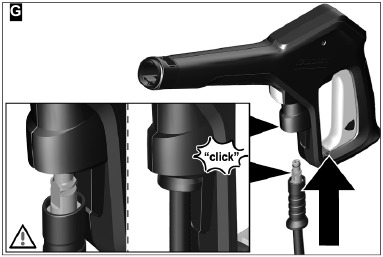

   Afbeelding G

4. Controleer of de verbinding goed vastzit door aan de hogedrukslang te trekken.
5. Steek de stekker in een stopcontact.

Watertoevoer

Voor de aansluitwaarden, zie het typeplaatje of hoofdstuk Technische gegevens.
Neem de voorschriften van het waterleidingbedrijf in acht.

LET OP
Schade door vervuild water
Vervuiling in het water kan de pomp en de accessoires beschadigen.
KÄRCHER adviseert het gebruik van het KÄRCHER waterfilter ter bescherming (speciale accessoire, bestelnummer 4.730-059).

Aansluiting op de waterleiding

LET OP
Slangkoppeling met Aquastop op de wateraansluiting van het apparaat
Schade aan de pomp
Gebruik nooit een slangkoppeling met Aquastop op de wateraansluiting van het apparaat.
U kunt een Aquastop-koppeling op de kraan gebruiken.

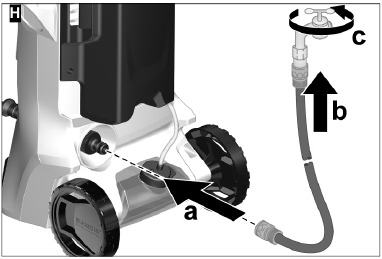

Afbeelding H

1. Sluit de tuinslang aan op de koppeling van de wateraansluiting.
2. Sluit de tuinslang aan op de waterleiding.
3. Open de waterkraan volledig.

Bediening

LET OP
Pomp draait droog
Schade aan het apparaat
Als er na 2 minuten geen druk wordt opgebouwd in het apparaat, schakel het apparaat dan uit en ga verder volgens de instructies in hoofdstuk Probleemoplossingsgids.

Power Control-systeem

De drukindicator op het hogedrukpistool geeft het momenteel ingestelde drukniveau weer bij gebruik met een Power Control-spuitlans.

Opmerking
De gevoeligheid van materialen kan sterk variëren, afhankelijk van leeftijd en conditie. De aanbevelingen zijn daarom niet bindend.

Opmerking
Bij gebruik met oppervlaktereiniger en andere accessoires is de drukindicator niet nauwkeurig.

Display	Drukniveau	Aanbevolen voor bijv.
	HARD	Stenen terrassen van straatstenen of gewassen beton, asfalt, metalen oppervlakken, tuingereedschap (kruiwagen, spade, etc.)
	MEDIUM	Auto's / motorfietsen, bakstenen oppervlakken, bepleisterde muren, plastic meubels
	SOFT	Houten oppervlakken, fiets, zandstenen oppervlakken, rotan meubels
	MIX	Gebruik met reinigingsmiddel

Hogedrukbediening

LET OP
Schade aan geverfde of gevoelige oppervlakken
Oppervlakken kunnen beschadigd raken als de straal te dicht bij het oppervlak is of er een ongeschikte spuitlans wordt gebruikt.
Houd een minimale spuitafstand van 30 cm aan bij het reinigen van geverfde oppervlakken.
Reinig geen autobanden, verf of gevoelige oppervlakken zoals hout met de vuilfrees.

1. Plaats een spuitlans in het hogedrukpistool en vergrendel deze door hem 90° te draaien.

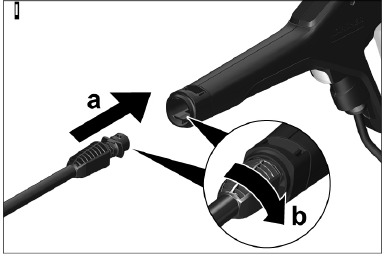

   Afbeelding I

2. Schakel het apparaat in ("I/ON").
3. Ontgrendel de hendel van het hogedrukpistool.
4. Druk op de hendel van het hogedrukpistool. Het apparaat schakelt in.
5. Draai de Vario Power Power Control-spuitlans totdat het vereiste drukniveau op de drukindicator wordt weergegeven.

Bediening met een wasborstel

LET OP
Verfschade
Schade aan oppervlakken door een vuile borstel
Zorg ervoor dat de wasborstel vrij is van vuil of andere deeltjes voordat u hem gebruikt.

Opmerking
Het apparaat werkt op lage druk bij gebruik van wasborstels. Dit betekent dat er reinigingsmiddel met het water kan worden gemengd.

1. Plaats de wasborstel in het hogedrukpistool en draai 90° om hem vast te maken.

Bediening met reinigingsmiddel

Het niet naleven van het veiligheidsinformatieblad
Onjuiste behandeling van het reinigingsmiddel kan uw gezondheid ernstig schaden
Neem het veiligheidsinformatieblad van de fabrikant van het reinigingsmiddel in acht, in het bijzonder de instructies over persoonlijke beschermingsmiddelen.

Opmerking
Reinigingsmiddel kan alleen bij lage druk in de straal worden gemengd.

Opmerking
KÄRCHER-reinigingsmiddelen zorgen voor een probleemloze werking. Vraag ons om advies, vraag onze catalogus of onze informatiebladen over reinigingsmiddelen aan.

1. Vul de reinigingsmiddeloplossing in de reinigingsmiddeltank. Houd u aan de doseringsspecificaties op de reinigingsmiddelcontainer.

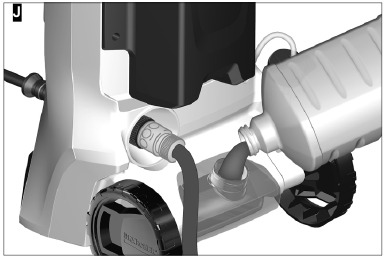

   Afbeelding J

2. Sluit de reinigingsmiddeltank af met de deksel.
   Afbeelding D
3. Klik de reinigingsmiddeltank in het apparaat.
4. Gebruik de Vario Power-spuitlans.
5. Draai de spuitlans naar "MIX" totdat "MIX" wordt weergegeven op het hogedrukpistool.
   De reinigingsmiddeloplossing wordt tijdens de werking met de waterstraal gemengd.
6. U kunt optioneel het schuimmondstuk gebruiken.
   1. Sluit het schuimmondstuk aan op de reinigingsmiddelfles.

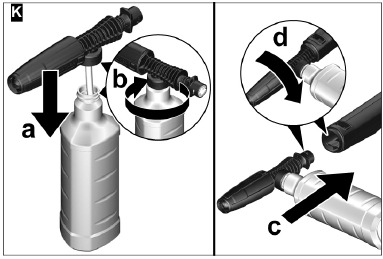

      Afbeelding K

   2. Plaats het schuimmondstuk in het hogedrukpistool en draai 90° om het vast te maken.

Aanbevolen reinigingsmethode

1. Spuit het reinigingsmiddel spaarzaam op het droge oppervlak en laat het even inwerken (laat het niet opdrogen).
2. Spoel het losgekomen vuil af met de hogedrukstraal.

Na gebruik met reinigingsmiddel

1. Spoel het apparaat ca. 30 seconden door met helder water.

Onderbreken van de werking

1. Laat de hendel van het hogedrukpistool los.
   Het apparaat schakelt uit wanneer de hendel wordt losgelaten.
   De hoge druk in het systeem blijft behouden.
2. Vergrendel de hendel van het hogedrukpistool.

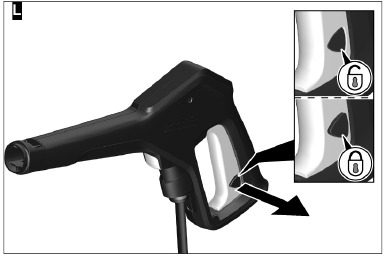

   Afbeelding L

3. Plaats het hogedrukpistool met de spuitlans in de parkeerstand.
4. Schakel het apparaat uit "0/OFF" (0/UIT) tijdens werkpauzes langer dan 5 minuten.

Beëindigen van de werking

Druk in het systeem
Letsel door ongecontroleerd ontsnappend hogedrukwater
Koppel de hogedrukslang alleen los van het hogedrukpistool of het apparaat als het systeem volledig drukloos is.

1. Laat de hendel van het hogedrukpistool los.
2. Sluit de waterkraan.
3. Druk 30 seconden op de hendel van het hogedrukpistool.
   De resterende druk in het systeem wordt afgevoerd.
4. Laat de hendel van het hogedrukpistool los.
5. Vergrendel de hendel van het hogedrukpistool.
6. Koppel het apparaat los van de watertoevoer.
7. Schakel het apparaat uit "0/OFF" (0/UIT).
8. Trek de stekker uit het stopcontact.

Transport

Het gewicht niet in acht nemen
Risico op letsel en schade
Wees u bewust van het gewicht van het apparaat tijdens het transport.

Het apparaat dragen

1. Til het apparaat op aan de draagbeugel en draag het.

Het apparaat trekken

1. Trek de transportgreep uit totdat deze hoorbaar vastklikt.
2. Trek het apparaat via de transportgreep.

Het apparaat in een voertuig vervoeren

1. Laat de reinigingsmiddeltank leeglopen.
2. Zet het apparaat vast zodat het niet kan wegglijden of kantelen.

Opslag

Het gewicht niet in acht nemen
Risico op letsel en schade
Wees u bewust van het gewicht van het apparaat tijdens de opslag.

Het apparaat opslaan

1. Plaats het apparaat op een vlakke ondergrond.
2. Koppel de spuitlans los van het hogedrukpistool.
3. Druk op de scheidingsknop op het hogedrukpistool en koppel de hogedrukslang los van het hogedrukpistool.
4. Koppel de hogedrukslang los van het apparaat.
5. Berg de hogedrukslang op het apparaat op.
6. Berg de netaansluitkabel en accessoires op het apparaat op.

Neem de aanvullende opmerkingen in acht voordat u het apparaat voor een langere periode opslaat, zie hoofdstuk Onderhoud en service.

Vorstbescherming

LET OP
Vorstgevaar
Onvolledig geleegde apparaten kunnen door vorst worden vernield.
Maak het apparaat en de accessoires volledig leeg.
Bescherm het apparaat tegen vorst.

Aan de volgende eisen moet worden voldaan:

• Het apparaat is losgekoppeld van de watertoevoer.
• De hogedrukslang is verwijderd.

1. Schakel het apparaat in "I/ON" (I/AAN).
2. Wacht maximaal 1 minuut totdat er geen water meer uit de hogedrukaansluiting komt.
3. Schakel het apparaat uit.
4. Bewaar het apparaat in een vorstvrije ruimte, samen met alle accessoires.

Onderhoud en service

Gevaar voor elektrische schokken
Letsel door het aanraken van onder spanning staande delen Schakel het apparaat uit.
Verwijder de stekker uit het stopcontact.

Het apparaat is onderhoudsvrij, d.w.z. u hoeft geen onderhoudswerkzaamheden uit te voeren.

Reinig de zeef in de wateraansluiting

LET OP
Beschadigde zeef in de wateraansluiting
Schade aan het apparaat door vervuild water Controleer de zeef op schade voordat u hem in de wateraansluiting plaatst.

Reinig indien nodig de zeef in de wateraansluiting.

1. Verwijder de wateraansluitkoppeling.
2. Trek de zeef eruit met een platbektang.
3. Reinig de zeef onder stromend water.

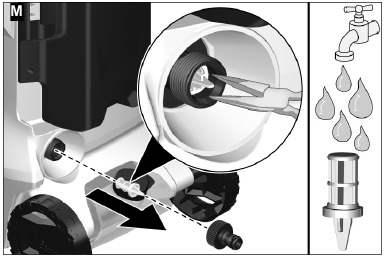

   Afbeelding M

4. Plaats de zeef in de wateraansluiting.

Reinig het reinigingsmiddelfilter

Reinig het reinigingsmiddelfilter voor langere opslagperioden.

1. Trek het filter van de reinigingsmiddelzuigslang.
2. Reinig het filter onder stromend water.

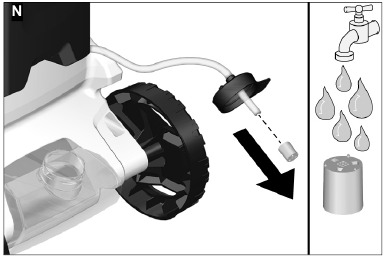

   Afbeelding N


Probleemoplossingsgids

Storingen hebben vaak eenvoudige oorzaken die u zelf kunt verhelpen aan de hand van het volgende overzicht. Neem bij twijfel of in het geval van storingen die hier niet worden genoemd, contact op met uw erkende klantenservice.

Gevaar voor elektrische schok
Letsel door het aanraken van onder spanning staande delen Schakel het apparaat uit.
Verwijder de stekker uit het stopcontact.

Apparaat werkt niet

1. Druk op de hendel van het hogedrukpistool. Het apparaat schakelt in.
2. Controleer of de spanning die op het typeplaatje staat vermeld overeenkomt met de spanning van de stroombron.
3. Controleer de netaansluitkabel op beschadigingen.

Apparaat bereikt niet de vereiste druk

De watertoevoer is te laag

1. Draai de waterkraan volledig open.
2. Controleer de waterinlaat op een voldoende stroomsnelheid.

De zeef in de wateraansluiting is vuil.

1. Trek de zeef in de wateraansluiting eruit met een platbektang.
2. Reinig de zeef onder stromend water.

Er zit lucht in het apparaat.

1. Ontlucht het apparaat:
   1. Schakel het apparaat zonder aangesloten spuitlans maximaal 2 minuten in.
   2. Druk op het hogedrukpistool en wacht tot het water dat uit het hogedrukpistool komt vrij is van luchtbellen.
   3. Sluit de spuitlans aan.

Sterke drukschommelingen

1. Reinig de hogedruksproeier:
   1. Gebruik een naald om vuil uit de sproeierboring te verwijderen.
   2. Spoel de hogedruksproeier van voren af met water.
2. Controleer het watertoevoervolume.

Apparaat lekt

1. Het apparaat lekt om technische redenen een kleine hoeveelheid. Als de lekkage ernstig is, vraag dan geautoriseerde klantenservice aan.

Er wordt geen reinigingsmiddel aangezogen

1. Gebruik de Vario Power-spuitlans en draai deze naar "MIX".
2. Reinig het filter op de reinigingsmiddel aanzuigslang.
3. Controleer de reinigingsmiddel aanzuigslang op knikken.

Technische gegevens

Elektrische aansluiting
Voltage	V	220-240
Phase	~	1
Frequency	Hz	50-60
Current consumption	A	6
Degree of protection		IPX5
Protection class		II
Power protection (slow-blowing)	A	10
Wateraansluiting
Feed pressure (max.)	MPa	1,2
Input temperature (max.)	°C	40
Input amount (min.)	l/min	8
Apparaat prestatiegegevens
Operating pressure	MPa	8
Max. permissible pressure	MPa	12
Water flow rate	l/min	5,5
Maximum flow rate	l/min	6,3
Detergent flow rate	l/min	0,3
High-pressure gun recoil force	N	12
Afmetingen en gewichten
Typical operating weight	kg	5,4
Length	mm	297
Width	mm	280
Height	mm	677
Vastgestelde waarden conform EN 60335-2-79
Hand-arm vibration value	m/s2	<2,5
Uncertainty K	m/s2	0,6
Sound pressure level LpA	dB(A)	74
Uncertainty KpA	dB(A)	2
Sound power level LWA + K uncertaintyWA	dB(A)	90

Technische wijzigingen voorbehouden.

Registreer uw product
www.kaercher.com/welcome

Referenties

• Google Play
• App Store - Apple
• Cleaning equipment and pressure washers | Kärcher International
• Home and Garden Warranty Registration USA | Kärcher

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Kärcher K3 Power Control - Handleiding Hogedrukreiniger

Beschikbare talen
