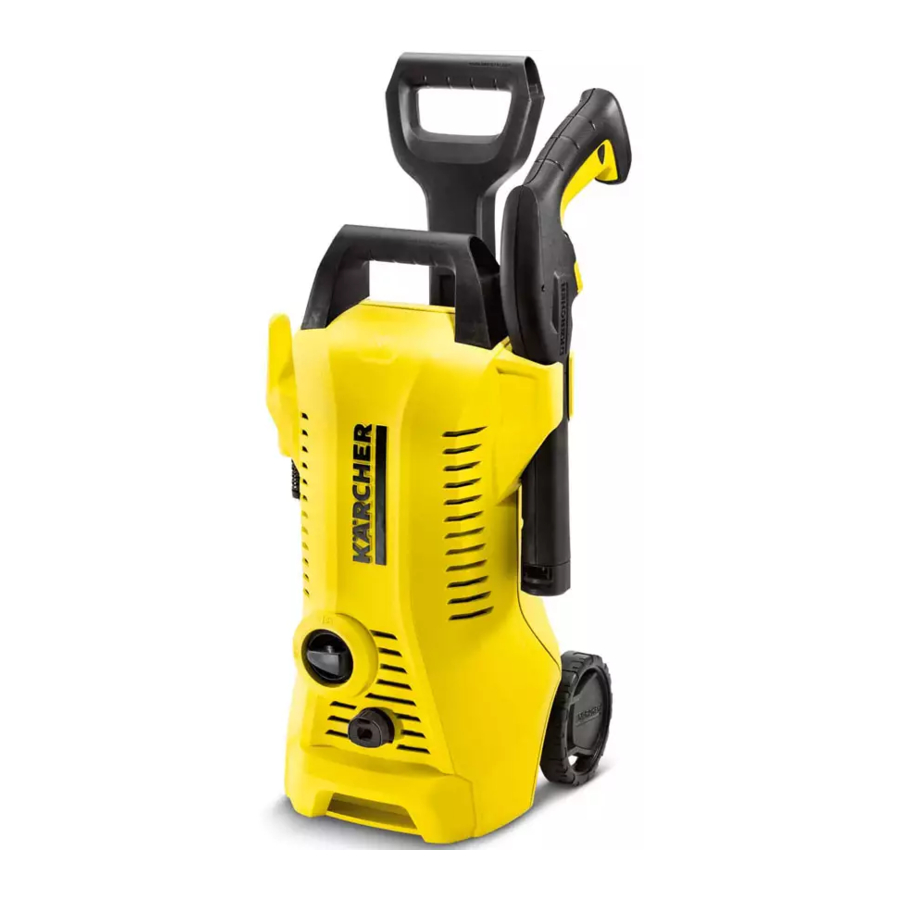

Kärcher K2 Power Control - Handleiding hogedrukreiniger

KÄRCHER Home & Garden-app

De KÄRCHER Home & Garden-app bevat:

• Informatie over installatie en eerste opstart
• Informatie over de toepassingsgebieden
• Tips & Tricks
• FAQ met gedetailleerde probleemoplossing
• Verbinding met het KÄRCHER Service Centre

De app kan hier worden gedownload:

Beoogd gebruik

De hogedrukreiniger is bedoeld voor het reinigen van machines, voertuigen, gebouwen, gereedschappen, gevels, terrassen, tuinmachines enz. met behulp van een hogedrukwaterstraal.

Accessoires en reserveonderdelen

Gebruik uitsluitend originele accessoires en originele reserveonderdelen.
Deze zorgen ervoor dat het apparaat storingsvrij en veilig werkt.
Informatie over accessoires en reserveonderdelen vindt u op www.kaercher.com.

Leveringsomvang

De leveringsomvang van het apparaat wordt weergegeven op de verpakking. Controleer de inhoud op volledigheid bij het uitpakken. Als er accessoires ontbreken of in geval van transportschade, neem dan contact op met uw dealer.

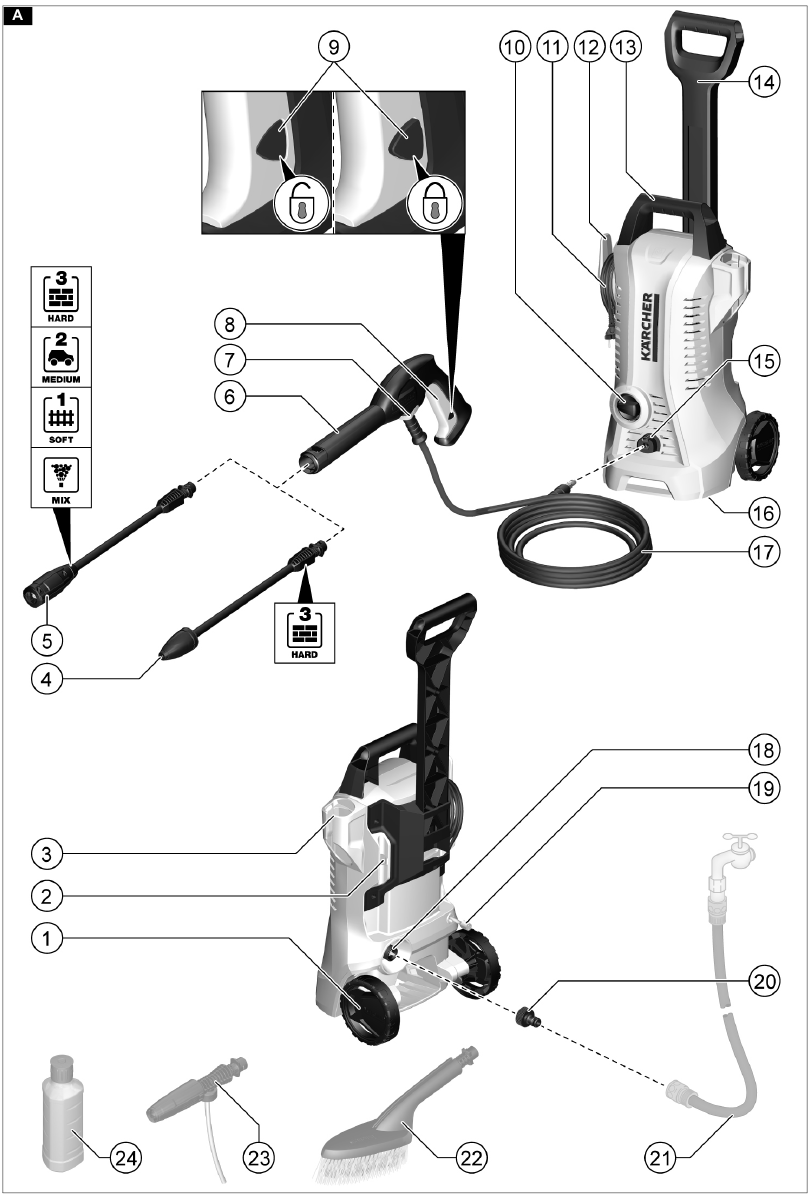

Beschrijving van het apparaat

De maximale hoeveelheid apparatuur wordt beschreven in deze bedieningsinstructies. Afhankelijk van het gebruikte model zijn er verschillen in de leveringsomvang (zie verpakking).

1. Transportwiel
2. Opbergruimte voor spuitlans
3. Opberg-/parkeerpositie voor hogedrukpistool
4. Power Control-spuitlans vuilfrees voor hardnekkig vuil, drukstand: HARD
5. Click-Vario Power Control-spuitlans voor de meest voorkomende reinigingstaken, drukstanden:
   HARD / MEDIUM / SOFT / MIX
6. Power Control-hogedrukpistool
7. Klem voor het aansluiten/loskoppelen van de hogedrukslang
8. Hogedrukpistoolhendel
9. Hogedrukpistoolvergrendeling
10. Trigger "0/OFF" (0/UIT) / "I/ON" (I/AAN)
11. Netaansluiting met stekker
12. Opberghoek voor stroomkabel
13. Draaggreep
14. Transportgreep, telescopisch
15. Snelkoppeling voor hogedrukslang
16. Typeplaatje
17. Hogedrukslang
18. Wateraansluiting met geïntegreerde zeef
19. Aanzuigslang voor reinigingsmiddel
20. Wateraansluitkoppeling
21. **Tuinslang met gangbare koppeling
    • Stof versterkt
    • Diameter van minimaal 1/2 inch (13 mm)
    • Lengte minimaal 7,5 m
22. *Wasborstel, geschikt voor het werken met reinigingsmiddelen
23. *Schuimsproeier voor krachtig reinigingsmiddelschuim
24. *Reinigingsmiddelcontainer

* optioneel, ** extra vereist

Veiligheidsvoorzieningen

Ontbrekende of gewijzigde veiligheidsvoorzieningen
Veiligheidsvoorzieningen zijn bedoeld voor uw eigen bescherming.
Wijzig of omzeil nooit veiligheidsvoorzieningen.

Aan/uit-schakelaar

De aan/uit-schakelaar voorkomt onbedoelde bediening van het apparaat.

Hogedrukpistoolvergrendeling

De vergrendeling vergrendelt de hendel van het hogedrukpistool en voorkomt dat het apparaat onbedoeld start.

Auto-stop functie

Als de hendel van het hogedrukpistool wordt losgelaten, schakelt de drukschakelaar de pomp uit en stopt de hogedrukstraal. De pomp schakelt weer in wanneer de hendel wordt ingedrukt.

Symbolen op het apparaat

Richt de hogedrukstraal niet op personen, dieren, actieve elektrische apparatuur of het apparaat zelf.
Bescherm het apparaat tegen vorst.

Het apparaat mag niet rechtstreeks worden aangesloten op het openbare drinkwaternetwerk

Montage

Raadpleeg de grafische pagina voor de illustraties.
Plaats de meegeleverde losse onderdelen op het apparaat voordat u het apparaat start.

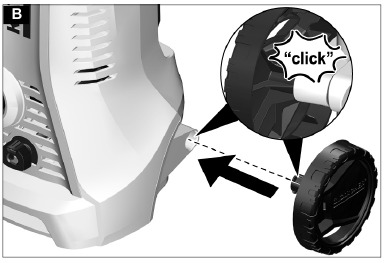

De wielen monteren

1. Bevestig en borg de wielen aan het apparaat.

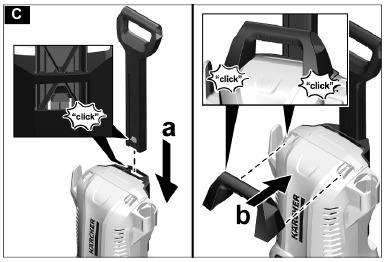

De handgrepen installeren

1. Bevestig de transportgreep.
2. Bevestig de draaggreep.

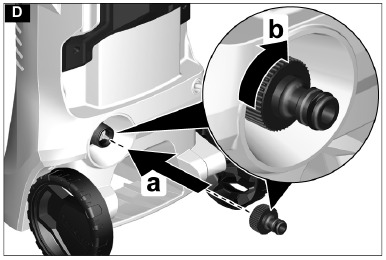

De wateraansluitkoppeling installeren

1. Schroef de wateraansluitkoppeling op de wateraansluiting van het apparaat.

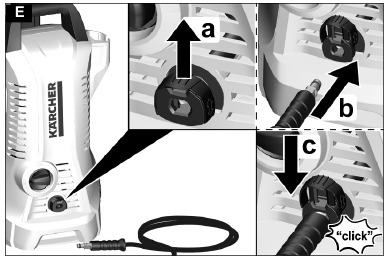

Eerste opstart

1. Plaats het apparaat op een vlakke en horizontale ondergrond.
2. Steek de hogedrukslang in de snelkoppeling totdat deze hoorbaar vastklikt.

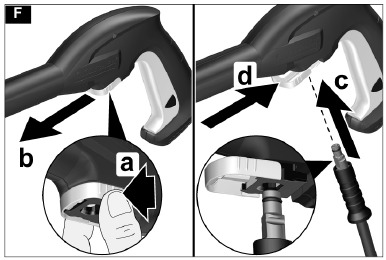

3. Druk de klem voor de hogedrukslang samen en trek deze uit het hogedrukpistool.

4. Steek de hogedrukslang in het hogedrukpistool.
5. Druk de clip in totdat deze vastklikt.
6. Controleer of de verbinding goed vastzit door aan de hogedrukslang te trekken.
7. Steek de stekker in een stopcontact.

Watertoevoer

Voor de aansluitwaarden, zie het typeplaatje of hoofdstuk Technische gegevens.
Neem de voorschriften van het waterleidingbedrijf in acht.
LET OP
Schade door vervuild water
Vervuiling in het water kan de pomp en de accessoires beschadigen.
KÄRCHER adviseert om het KÄRCHER-waterfilter te gebruiken ter bescherming (speciale accessoire, bestelnummer 4.730-059).

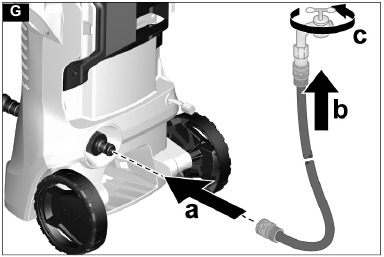

Aansluiting op de waterleiding

LET OP
Slangkoppeling met Aquastop op de wateraansluiting van het apparaat
Schade aan de pomp
Gebruik nooit een slangkoppeling met Aquastop op de wateraansluiting van het apparaat.
U kunt een Aquastop-koppeling op de kraan gebruiken.

1. Steek de tuinslang op de wateraansluitkoppeling.
2. Sluit de tuinslang aan op de waterleiding.
3. Open de waterkraan volledig.


Bediening

LET OP
Pomp draait droog (Pomp draait zonder water)
Beschadiging van het apparaat
Als er na 2 minuten geen druk wordt opgebouwd in het apparaat, schakel het apparaat dan uit en ga verder volgens de instructies in het hoofdstuk Probleemoplossingsgids.

Power Control System

Opmerking
De gevoeligheid van materialen kan sterk variëren afhankelijk van de leeftijd en de conditie. De aanbevelingen zijn daarom niet bindend.

Display	Druk niveau	Aanbevolen voor bijv.
	HARD	Stenen terrassen van straatstenen of uitgewassen beton, asfalt, metalen oppervlakken, tuingereedschap (kruiwagen, spade, enz.)
	MEDIUM	Auto's / motorfietsen, bakstenen oppervlakken, gepleisterde muren, plastic meubels
	SOFT	Houten oppervlakken, fiets, zandstenen oppervlakken, rotan meubels
	MIX	Werking met reinigingsmiddel

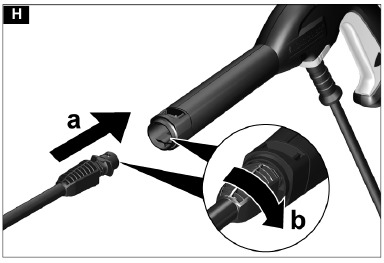

Hogedruk werking

LET OP
Beschadiging van geverfde of gevoelige oppervlakken
Oppervlakken kunnen beschadigd raken wanneer de straal te dicht bij het oppervlak is of er een ongeschikte spuitlans wordt gebruikt.
Houd een minimale spuitafstand van 30 cm aan bij het reinigen van geverfde oppervlakken.
Reinig geen autobanden, verf of gevoelige oppervlakken zoals hout met de vuilfrees.

1. Plaats een spuitlans in het hogedrukpistool en vergrendel deze door hem 90° te draaien.

2. Schakel het apparaat in ("I/ON").
3. Ontgrendel de hendel van het hogedrukpistool.
4. Druk op de hendel van het hogedrukpistool.
   Het apparaat schakelt in.

Werking met een wasborstel

LET OP
Verfschade
Beschadiging van oppervlakken door een vuile borstel
Zorg ervoor dat de wasborstel vrij is van vuil of andere deeltjes voordat u hem gebruikt.
Opmerking
Het apparaat werkt op lage druk bij gebruik van wasborstels. Dit betekent dat reinigingsmiddel met het water kan worden gemengd.

1. Plaats de wasborstel in het hogedrukpistool en draai 90° om hem vast te zetten.

Werking met reinigingsmiddel

Het niet naleven van het veiligheidsinformatieblad
Onjuiste behandeling van het reinigingsmiddel kan uw gezondheid ernstig schaden
Neem het veiligheidsinformatieblad van de reinigingsmiddelenfabrikant in acht, in het bijzonder de instructies over persoonlijke beschermingsmiddelen.
Opmerking
Reinigingsmiddel kan alleen bij lage druk in de straal worden gemengd.
Opmerking
KÄRCHER reinigingsmiddelen zorgen voor een storingsvrije werking. Vraag ons om advies, vraag onze catalogus of onze informatiebladen over reinigingsmiddelen aan.

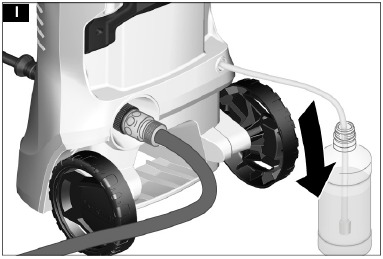

1. Trek de gewenste lengte van de reinigingsmiddel aanzuigslang uit de behuizing.

2. Hang de reinigingsmiddel aanzuigslang in een container met reinigingsmiddel oplossing.
3. Gebruik de Click-Vario Power spuitlans.
4. Draai de spuitlans naar "MIX". De reinigingsmiddel oplossing wordt tijdens het gebruik met de waterstraal gemengd.

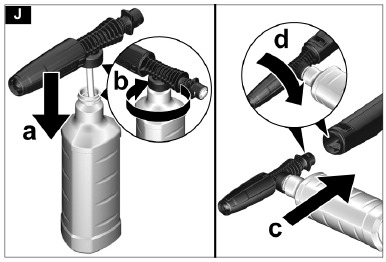

5. U kunt optioneel de schuimsproeier gebruiken.
   1. Sluit de schuimsproeier aan op de reinigingsmiddel fles.

   2. Plaats de schuimsproeier in het hogedrukpistool en draai 90° om hem vast te zetten.

Aanbevolen reinigingsmethode

1. Spuit het reinigingsmiddel spaarzaam op het droge oppervlak en laat het een tijdje inwerken (niet laten opdrogen).
2. Spoel het losgemaakte vuil af met de hogedrukstraal.

Na gebruik met reinigingsmiddel

1. Spoel het apparaat ca. 30 seconden door met helder water.

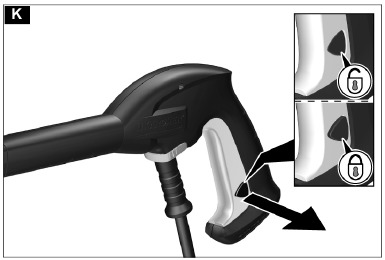

Onderbreken van de werking

1. Laat de hendel van het hogedrukpistool los.
   Het apparaat schakelt uit wanneer de hendel wordt losgelaten.
   De hoge druk in het systeem blijft behouden.
2. Vergrendel de hendel van het hogedrukpistool.

3. Plaats het hogedrukpistool met de spuitlans in de parkeerstand.
4. Schakel het apparaat uit "0/OFF" (0/UIT) tijdens werkpauzes die langer duren dan 5 minuten.

Beëindigen van de werking

Druk in het systeem
Verwondingen door hogedrukwater dat ongecontroleerd ontsnapt
Koppel de hogedrukslang alleen los van het hogedrukpistool of het apparaat als het systeem volledig drukloos is.

1. Laat de hendel van het hogedrukpistool los.
2. Sluit de waterkraan.
3. Druk 30 seconden op de hendel van het hogedrukpistool.
   De resterende druk in het systeem wordt afgevoerd.
4. Laat de hendel van het hogedrukpistool los.
5. Vergrendel de hendel van het hogedrukpistool.
6. Koppel het apparaat los van de watertoevoer.
7. Schakel het apparaat uit "0/OFF" (0/UIT).
8. Trek de stekker uit het stopcontact.

Transport

Het gewicht niet in acht nemen
Risico op letsel en schade
Wees u bewust van het gewicht van het apparaat tijdens transport.

Het apparaat dragen

1. Til het apparaat op aan de draagbeugel en draag het.

Het apparaat trekken

1. Trek de transportgreep uit.
2. Trek het apparaat via de transportgreep.

Het apparaat in een voertuig vervoeren

1. Zet het apparaat vast zodat het niet kan wegglijden of omvallen.

Opslag

Het gewicht niet in acht nemen
Risico op letsel en schade
Wees u bewust van het gewicht van het apparaat tijdens opslag.

Het apparaat opslaan

1. Plaats het apparaat op een vlakke ondergrond.
2. Koppel de spuitlans los van het hogedrukpistool.
3. Koppel het hogedrukpistool los van de hogedrukslang.
4. Koppel de hogedrukslang los van het apparaat.
5. Berg de hogedrukslang op het apparaat op.
6. Berg de netaansluitkabel en accessoires op het apparaat op.

Neem de aanvullende opmerkingen in acht voordat u het apparaat voor een langere periode opslaat, zie hoofdstuk Onderhoud en service.

Vorstbescherming

LET OP
Vorstgevaar
Onvolledig geleegde apparaten kunnen door vorst worden vernield.
Maak het apparaat en de accessoires volledig leeg.
Bescherm het apparaat tegen vorst.
Aan de volgende eisen moet worden voldaan:

• Het apparaat is losgekoppeld van de watertoevoer.
• De hogedrukslang is verwijderd.

1. Schakel het apparaat in "I/ON".
2. Wacht maximaal 1 minuut tot er geen water meer uit de hogedrukaansluiting komt.
3. Schakel het apparaat uit.
4. Berg het apparaat samen met alle accessoires op in een vorstvrije ruimte.

Onderhoud en service

Gevaar voor elektrische schokken
Verwondingen door het aanraken van onder spanning staande delen Schakel het apparaat uit.
Verwijder de stekker uit het stopcontact.
Het apparaat is onderhoudsvrij, d.w.z. u hoeft geen onderhoudswerkzaamheden uit te voeren.

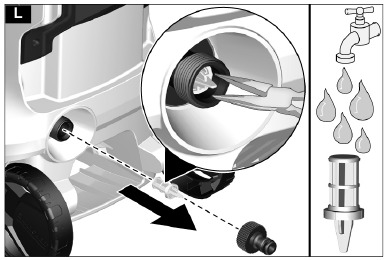

Reinig de zeef in de wateraansluiting

LET OP
Beschadigde zeef in de wateraansluiting
Beschadiging van het apparaat door vervuild water
Controleer de zeef op beschadiging voordat u deze in de wateraansluiting plaatst.
Reinig indien nodig de zeef in de wateraansluiting.

1. Verwijder de wateraansluitkoppeling.
2. Trek de zeef eruit met een platte tang.
3. Reinig de zeef onder stromend water.

4. Plaats de zeef in de wateraansluiting.

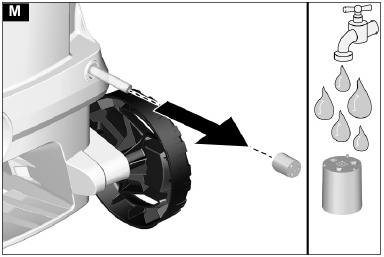

Reinig het reinigingsmiddel filter

Reinig het reinigingsmiddel filter voor langere opslagperioden.

1. Trek het filter van de reinigingsmiddel aanzuigslang.
2. Reinig het filter onder stromend water.


Probleemoplossingsgids

Storingen hebben vaak eenvoudige oorzaken die u zelf kunt verhelpen aan de hand van het volgende overzicht. Neem bij twijfel of in geval van storingen die hier niet worden genoemd, contact op met uw geautoriseerde klantenservice.

Gevaar voor elektrische schok
Letsel door het aanraken van onder spanning staande delen
Schakel het apparaat uit.
Verwijder de stekker uit het stopcontact.

Apparaat werkt niet

1. Druk de hendel van het hogedrukpistool in.
   Het apparaat schakelt in.
2. Controleer of de spanning die op het typeplaatje staat vermeld, overeenkomt met de spanning van de stroombron.
3. Controleer de netaansluitkabel op beschadigingen.

Apparaat bereikt de vereiste druk niet

De watertoevoer is te laag

1. Open de waterkraan volledig.
2. Controleer de waterinlaat op een voldoende stroomsnelheid.

De zeef in de wateraansluiting is vuil.

1. Trek de zeef in de wateraansluiting eruit met een platbektang.
2. Reinig de zeef onder stromend water.

Er zit lucht in het apparaat.

1. Ontlucht het apparaat:
   1. Schakel het apparaat zonder aangesloten spuitlans maximaal 2 minuten in.
   2. Druk het hogedrukpistool in en wacht tot het water dat uit het hogedrukpistool komt, vrij is van luchtbellen.
   3. Sluit de spuitlans aan.

Sterke drukschommelingen

1. Reinig de hogedruksproeier:
   1. Gebruik een naald om vuil uit de sproeierboring te verwijderen.
   2. Spoel de hogedruksproeier van voren af met water.
2. Controleer het watertoevoervolume.

Apparaat lekt

1. Het apparaat lekt om technische redenen een kleine hoeveelheid. Als het lek ernstig is, vraag dan geautoriseerde klantenservice aan.

Er wordt geen reinigingsmiddel aangezogen

1. Gebruik de Click-Vario Power spuitlans en draai deze naar "MIX".
2. Reinig het filter op de aanzuigslang voor reinigingsmiddel.
3. Controleer de aanzuigslang voor reinigingsmiddel op knikken.

Technische gegevens

Elektrische aansluiting
Spanning	V	220-240
Fase	~	1
Frequentie	Hz	50-60
Stroomverbruik	A	6
Beschermingsgraad		IPX5
Beschermingsklasse		II
Stroombeveiliging (traag)	A	10
Wateraansluiting
Voedingsdruk (max.)	MPa	1,2
Ingangstemperatuur (max.)	°C	40
Ingangshoeveelheid (min.)	l/min	8
Apparaatprestatiegegevens
Werkdruk	MPa	7,4
Max. toelaatbare druk	MPa	11,0
Waterdebiet	l/min	5,5
Maximaal debiet	l/min	6,0
Reinigingsmiddeldebiet	l/min	0,3
Terugslagkracht hogedrukpistool	N	11
Afmetingen en gewichten
Typisch bedrijfsgewicht	kg	4,8
Lengte	mm	246
Breedte	mm	280
Hoogte	mm	586
Vastgestelde waarden conform EN 60335-2-79
Hand-armtrillingswaarde	m/s2	<2,5
Onzekerheid K	m/s2	0,3
Geluidsdrukniveau LpA	dB(A)	74
Onzekerheid KpA	dB(A)	3
Geluidsvermogensniveau LWA + K onzekerheidWA	dB(A)	90

Onder voorbehoud van technische wijzigingen.

Registreer uw product www.kaercher.com/welcome

Referenties

• Google Play
• App Store - Apple
• Cleaning equipment and pressure washers | Kärcher International
• Home and Garden Warranty Registration USA | Kärcher

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Kärcher K2 Power Control - Handleiding hogedrukreiniger

Beschikbare talen
