Kärcher K2 - Handleiding hogedrukreiniger

Beoogd gebruik

Gebruik de hogedrukreiniger uitsluitend in particuliere huishoudens.
De hogedrukreiniger is bedoeld voor het reinigen van machines, voertuigen, gebouwen, gereedschap, gevels, terrassen, tuinmachines enz. met behulp van een hogedrukwaterstraal.

Accessoires en reserveonderdelen

Gebruik uitsluitend originele accessoires en originele reserveonderdelen. Deze zorgen ervoor dat het apparaat probleemloos en veilig werkt.
Informatie over accessoires en reserveonderdelen is te vinden op www.kaercher.com.

Leveringsomvang

De leveringsomvang van het apparaat staat op de verpakking. Controleer de inhoud bij het uitpakken op volledigheid. Als er accessoires ontbreken of als er transportschade is, neem dan contact op met uw dealer.

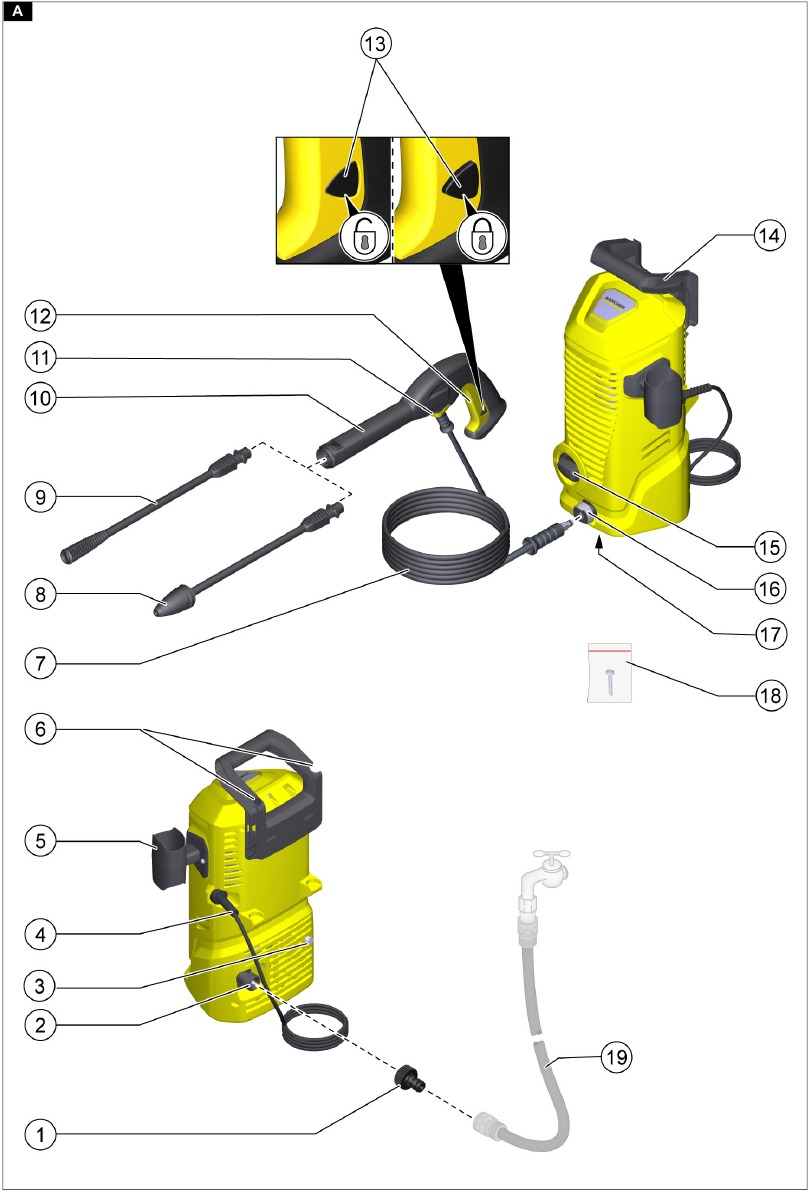

Beschrijving van het apparaat

1. Wateraansluitkoppeling
2. Wateraansluiting met geïntegreerde zeef
3. Reinigingsmiddel aanzuigslang
4. Netaansluitkabel met netstekker
5. Opbergruimte voor hogedrukpistool
6. Opbergruimte voor spuitlans
7. Hogedrukslang
8. Vuilfrees spuitlans voor hardnekkige vervuiling
9. Spuitlans met hogedruksproeier voor normale reinigingstaken
10. Hogedrukpistool
11. Klem voor het aansluiten / loskoppelen van de hogedrukslang
12. Hogedrukpistool hendel
13. Hogedrukpistool vergrendeling
14. Draagbeugel
15. Trigger "0/OFF" (0/UIT) / "I/ON" (I/AAN)
16. Hogedrukaansluiting
17. Typeplaatje
18. Schroef
19. **Tuinslang (stof versterkt, diameter minimaal 1/2 inch (13 mm), lengte minimaal 7,5 m, met in de handel verkrijgbare snelkoppeling)

** extra vereist

Veiligheidsvoorzieningen

Ontbrekende of gewijzigde veiligheidsvoorzieningen!
Veiligheidsvoorzieningen zijn bedoeld voor uw eigen bescherming.
Omzeil, verwijder of maak veiligheidsvoorzieningen niet onklaar.

Aan/uit-schakelaar

De aan/uit-schakelaar voorkomt onbedoelde bediening van het apparaat.

Hogedrukpistool vergrendeling

De vergrendeling vergrendelt de hendel van het hogedrukpistool en voorkomt dat het apparaat onbedoeld start.

Auto-stop functie

Als de hendel van het hogedrukpistool wordt losgelaten, schakelt de drukschakelaar de pomp uit en stopt de hogedrukstraal. De pomp schakelt weer in wanneer de hendel wordt ingedrukt.

Symbolen op het apparaat

Richt de hogedrukstraal niet op personen, dieren, levende elektrische apparatuur of het apparaat zelf.
Bescherm het apparaat tegen vorst.

Het apparaat mag niet worden aangesloten op het openbare drinkwaternet.

Installatie

Monteer de meegeleverde losse onderdelen op het apparaat voordat u het apparaat start.
Plaats de meegeleverde schroeven en bijpassende schroevendraaier klaar.

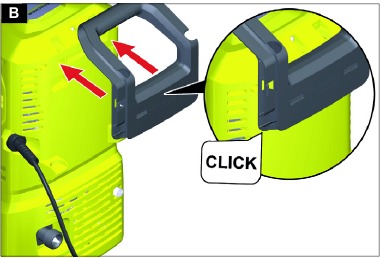

De handgreep installeren

1. Plaats de draagbeugel zo dat deze op zijn plaats vastklikt.

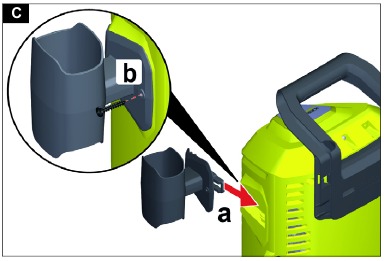

De opbergmogelijkheid voor het hogedrukpistool monteren

1. Duw de opbergmogelijkheid voor het hogedrukpistool in de houder op het apparaat.
2. Houd de opbergmogelijkheid in de eindpositie en zet deze vast met een schroef.

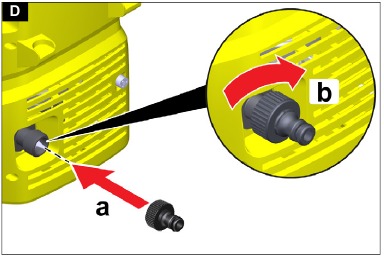

De wateraansluitkoppeling installeren

1. Schroef de wateraansluitkoppeling op de wateraansluiting op het apparaat.


Eerste keer opstarten

1. Plaats het apparaat op een vlakke en egale ondergrond.
2. Rol de hogedrukslang af en verwijder eventuele lussen en verdraaiingen.

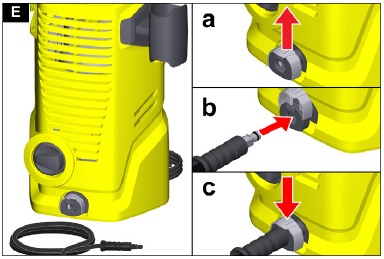

3. Sluit de hogedrukslang aan op het apparaat.
   1. Trek de klem op de koppeling omhoog.
   2. Steek de hogedrukslang in de koppeling.
   3. Druk de klem op de koppeling omlaag.

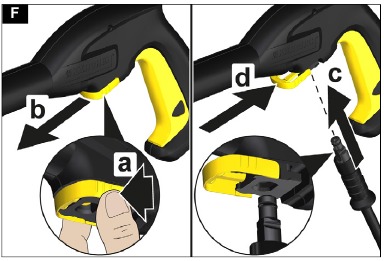

4. Sluit de hogedrukslang aan op het hogedrukpistool.
   1. Knijp in de klem.
   2. Trek de klem eruit.
   3. Steek de hogedrukslang erin.
   4. Druk de klem in totdat deze op zijn plaats vastklikt.

5. Controleer of de verbinding goed vastzit door aan de hogedrukslang te trekken.
6. Steek de stekker in een stopcontact.

Watertoevoer

Zie het typeplaatje of hoofdstuk Technische gegevens voor de aansluitwaarden.
Neem de voorschriften van het waterleidingbedrijf in acht.

LET OP
Schade door vervuild water
Vervuiling in het water kan de pomp en de accessoires beschadigen.
KÄRCHER adviseert het gebruik van het KÄRCHER waterfilter ter bescherming (speciale accessoire, bestelnummer 4.730-059).

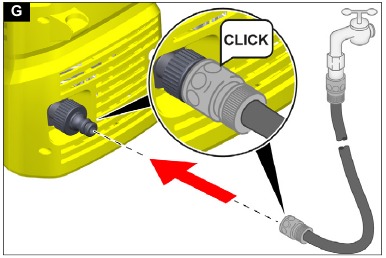

Aansluiting op de waterleiding

LET OP
Slangkoppeling met Aquastop op de wateraansluiting van het apparaat
Schade aan de pomp
Gebruik nooit een slangkoppeling met Aquastop op de wateraansluiting van het apparaat.
U kunt een Aquastop-koppeling op de kraan gebruiken.

1. Sluit de tuinslang aan op de wateraansluitkoppeling.
2. Sluit de tuinslang aan op de waterleiding.

3. Open de waterkraan volledig.

Bediening

LET OP
Pomp draait droog
Beschadiging van het apparaat
Als er na 2 minuten geen druk wordt opgebouwd in het apparaat, schakel het apparaat dan uit en ga verder volgens de instructies in het hoofdstuk Probleemoplossing.

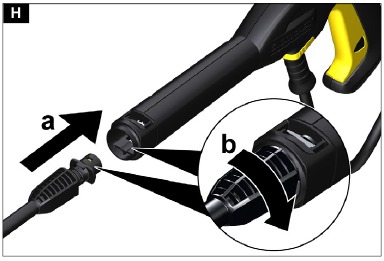

Hogedrukbediening

LET OP
Beschadiging van gelakte of gevoelige oppervlakken
Oppervlakken kunnen beschadigd raken als de straal te dicht bij het oppervlak is of als er een ongeschikte spuitlans wordt gebruikt.
Houd een minimale spuitafstand van 30 cm aan bij het reinigen van gelakte oppervlakken.
Reinig geen autobanden, verf of gevoelige oppervlakken zoals hout met de vuilfrees.

1. Plaats een spuitlans in het hogedrukpistool en vergrendel deze door hem 90° te draaien.

2. Schakel het apparaat in ("I/ON").
3. Ontgrendel de hendel van het hogedrukpistool.
4. Druk de hendel van het hogedrukpistool in. Het apparaat schakelt in.

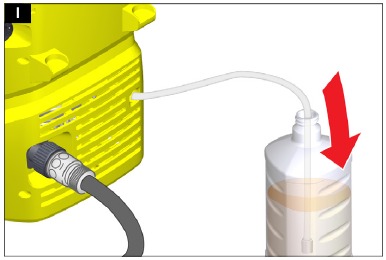

Werken met reinigingsmiddel

Het niet naleven van het veiligheidsinformatieblad
Onjuiste behandeling van het reinigingsmiddel kan uw gezondheid ernstig schaden
Neem het veiligheidsinformatieblad van de fabrikant van het reinigingsmiddel in acht, met name de instructies over persoonlijke beschermingsmiddelen.
Opmerking
KÄRCHER reinigingsmiddelen zorgen voor een probleemloze werking. Vraag ons om advies, vraag onze catalogus of onze informatiebladen over reinigingsmiddelen aan.
Opmerking
Reinigingsmiddel kan alleen bij lage druk in de straal worden gemengd.

1. Trek de gewenste lengte van de reinigingsmiddelzuigslang uit de behuizing.

2. Hang de reinigingsmiddelzuigslang in een reservoir met reinigingsmiddeloplossing.
3. Koppel de spuitlans los van het hogedrukpistool en werk alleen met het hogedrukpistool.
   De reinigingsmiddeloplossing wordt tijdens het gebruik met de waterstraal gemengd.

Aanbevolen reinigingsmethode

1. Spuit het reinigingsmiddel spaarzaam op het droge oppervlak en laat het even inwerken (laat het niet opdrogen).
2. Spoel het losgemaakte vuil af met de hogedrukstraal.

Na het werken met reinigingsmiddel

1. Spoel het apparaat ca. 30 seconden met helder water.

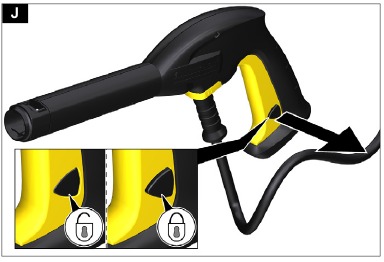

Onderbreken van de werking

1. Laat de hendel van het hogedrukpistool los.
   Het apparaat schakelt uit wanneer de hendel wordt losgelaten.
   De hoge druk in het systeem blijft behouden.
2. Vergrendel de hendel van het hogedrukpistool.

3. Schakel het apparaat uit "0/OFF" (uit) tijdens werkpauzes langer dan 5 minuten.

Beëindigen van de werking

Druk in het systeem
Letsel door ongecontroleerd ontsnappend hogedrukwater
Koppel de hogedrukslang alleen los van het hogedrukpistool of het apparaat als het systeem volledig drukloos is.

1. Laat de hendel van het hogedrukpistool los.
2. Sluit de waterkraan.
3. Druk de hendel van het hogedrukpistool 30 seconden in.
   De resterende druk in het systeem wordt afgevoerd.
4. Laat de hendel van het hogedrukpistool los.
5. Vergrendel de hendel van het hogedrukpistool.
6. Koppel het apparaat los van de watertoevoer.
7. Schakel het apparaat uit "0/OFF" (uit).
8. Trek de stekker uit het stopcontact.

Transport

Het gewicht niet in acht nemen
Risico op letsel en schade
Let op het gewicht van het apparaat tijdens transport.

Het apparaat dragen

1. Til het apparaat op aan de draagbeugel en draag het.

Het apparaat in een voertuig vervoeren

1. Zet het apparaat vast zodat het niet kan wegglijden of omvallen.

Opslag

Het gewicht niet in acht nemen
Risico op letsel en schade
Let op het gewicht van het apparaat tijdens opslag.

Het apparaat opbergen

1. Plaats het apparaat op een vlakke ondergrond.
2. Koppel de hogedrukslang los van het hogedrukpistool.
3. Koppel de spuitlans los van het hogedrukpistool.
4. Berg beide spuitlansen en het hogedrukpistool op in de daarvoor bestemde opbergmogelijkheden.
5. Koppel de hogedrukslang los van het apparaat.
6. Berg de hogedrukslang op het apparaat op.
7. Berg de netaansluitkabel op het apparaat op.

Neem de aanvullende opmerkingen in acht voordat u het apparaat voor een langere periode opbergt, zie hoofdstuk Onderhoud en service.

Vorstbescherming

LET OP
Vorstgevaar
Onvolledig geleegde apparaten kunnen door vorst worden vernield.
Maak het apparaat en de accessoires volledig leeg.
Bescherm het apparaat tegen vorst.
Aan de volgende eisen moet worden voldaan:

• Het apparaat is losgekoppeld van de watertoevoer.
• De hogedrukslang is verwijderd.

1. Schakel het apparaat in "I/ON" (aan).
2. Wacht maximaal 1 minuut totdat er geen water meer uit de hogedrukaansluiting komt.
3. Schakel het apparaat uit.
4. Berg het apparaat, samen met alle accessoires, op in een vorstvrije ruimte.

Onderhoud en service

Gevaar voor elektrische schokken
Letsel door aanraking met onder spanning staande delen
Schakel het apparaat uit.
Verwijder de stekker uit het stopcontact.
Het apparaat is onderhoudsvrij, d.w.z. u hoeft geen onderhoudswerkzaamheden uit te voeren.

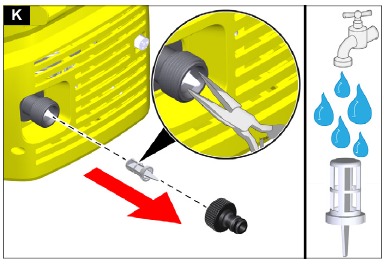

Reinig de zeef in de wateraansluiting

LET OP
Beschadigde zeef in de wateraansluiting
Beschadiging van het apparaat door vervuild water
Controleer de zeef op beschadigingen voordat u deze in de wateraansluiting plaatst.
Reinig indien nodig de zeef in de wateraansluiting.

1. Verwijder de wateraansluitkoppeling.
2. Trek de zeef eruit.
3. Reinig de zeef onder stromend water.

4. Plaats de zeef in de wateraansluiting.

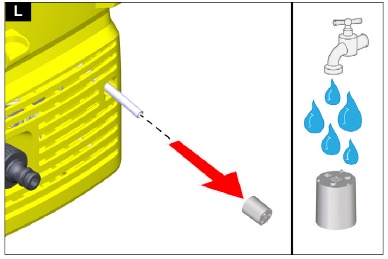

Reinig het reinigingsmiddelfilter

Reinig het reinigingsmiddelfilter voor langere opslagperioden.

1. Trek het filter van de reinigingsmiddelzuigslang.
2. Reinig het filter onder stromend water.


Probleemoplossingsgids

Storingen hebben vaak eenvoudige oorzaken die u zelf kunt verhelpen aan de hand van het volgende overzicht. Neem in geval van twijfel, of in het geval van storingen die hier niet worden genoemd, contact op met uw geautoriseerde klantenservice.

Gevaar voor elektrische schok
Letsel door aanraking van onder spanning staande delen Schakel het apparaat uit.
Verwijder de stekker uit het stopcontact.

Apparaat werkt niet

1. Druk op de hendel van het hogedrukpistool.
   Het apparaat schakelt in.
2. Controleer of de spanning die op het typeplaatje staat vermeld overeenkomt met de spanning van de stroombron.
3. Controleer de netaansluitkabel op beschadigingen.

Apparaat bereikt niet de vereiste druk

De watertoevoer is te laag.

1. Open de waterkraan volledig.
2. Controleer de waterinlaat op een voldoende debiet.
3. Controleer de instelling op de spuitlans.
4. Controleer of de maximale aanzuighoogte niet wordt overschreden.

De zeef in de wateraansluiting is vuil.

1. Trek de zeef in de wateraansluiting eruit met een platbektang.
2. Reinig de zeef onder stromend water.
   Illustratie K

Er zit lucht in het apparaat.

1. Ontlucht het apparaat:
   1. Schakel het apparaat in zonder aangesloten spuitlans gedurende maximaal 2 minuten.
   2. Druk op het hogedrukpistool en wacht tot het water dat uit het hogedrukpistool komt vrij is van luchtbellen.
   3. Sluit de spuitlans aan.

Sterke drukschommelingen

1. Reinig de hogedruksproeier:
   1. Gebruik een naald om vuil uit de sproeierboring te verwijderen.
   2. Spoel de hogedruksproeier van voren af met water.
2. Controleer het watertoevoervolume.

Apparaat lekt

1. Het apparaat lekt om technische redenen een kleine hoeveelheid. Als de lekkage ernstig is, vraag dan geautoriseerde klantenservice aan.

Er wordt geen reinigingsmiddel aangezogen

1. Koppel de spuitlans los van het hogedrukpistool en werk alleen met het hogedrukpistool.
2. Reinig het filter op de reinigingsmiddel aanzuigslang.
3. Controleer de reinigingsmiddel aanzuigslang op knikken.

Technische gegevens

Elektrische aansluiting
Spanning	V	220-240
Fase	~	1
Frequentie	Hz	50-60
Stroomverbruik	A	6
Beschermingsgraad		IPX5
Beschermingsklasse		II
Vermogensbeveiliging (traag)	A	10
Wateraansluiting
Toevoerdruk (max.)	MPa	1,2
Invoertemperatuur (max.)	°C	40
Invoerhoeveelheid (min.)	l/min	7
Apparaat prestatiegegevens
Werkdruk	MPa	7,4
Max. toelaatbare druk	MPa	11
Waterdebiet	l/min	5,2
Maximaal debiet	l/min	6,0
Reinigingsmiddel debiet	l/min	0,3
Terugslagkracht hogedrukpistool	N	11
Afmetingen en gewichten
Typisch bedrijfsgewicht	kg	4,2
Lengte	mm	189
Breedte	mm	252
Hoogte	mm	445
Vastgestelde waarden in overeenstemming met EN 60335-2-79
Hand-arm trillingswaarde	m/s2	1,6
Onzekerheid K	m/s2	0,7
Geluidsdrukniveau LpA	dB(A)	76
Onzekerheid KpA	dB(A)	3
Geluidsvermogensniveau LWA + onzekerheid KWA	dB(A)	92

Onder voorbehoud van technische wijzigingen.

Registreer uw product www.kaercher.com/welcome

Referenties

• Reinigingsapparatuur en hogedrukreinigers | Kärcher International
• Home and Garden Warranty Registration USA | Kärcher

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Kärcher K2 - Handleiding hogedrukreiniger

Beschikbare talen
