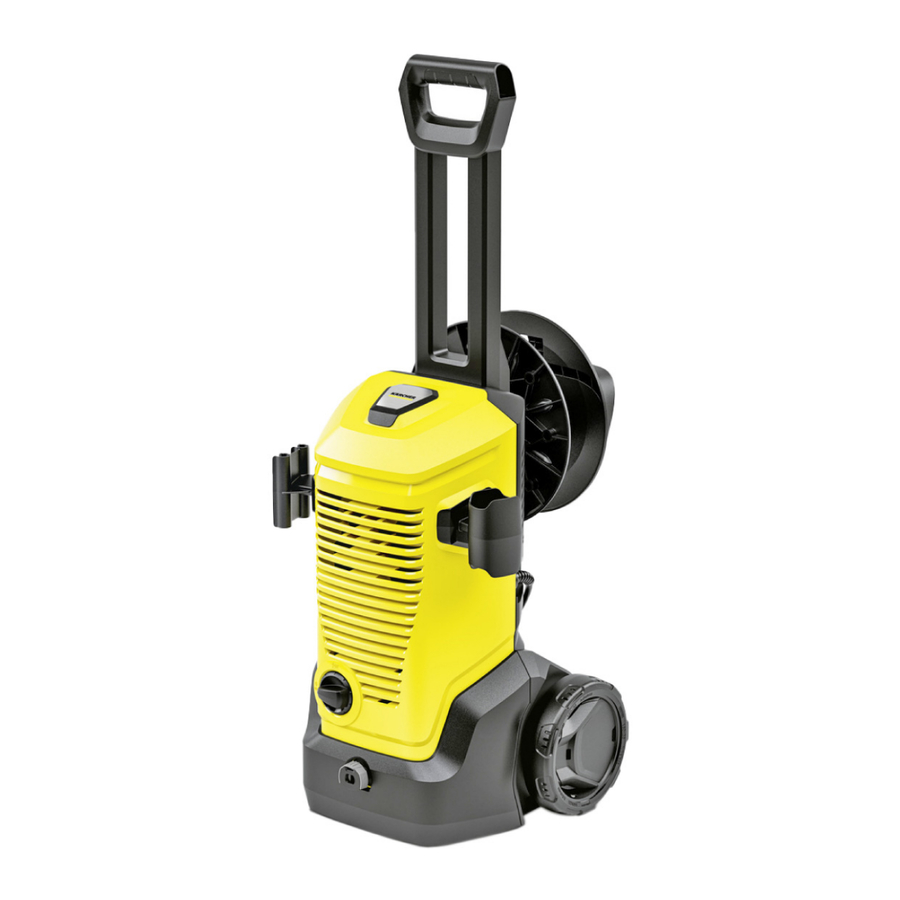

Kärcher K 4, K 4 Premium Handleiding

Veiligheidsvoorzieningen

Gevaar voor letsel!
Ernstig letsel door ontbrekende, gewijzigde of ondoeltreffende veiligheidsvoorzieningen.
Veiligheidsvoorzieningen niet buiten werking stellen of verwijderen en niet ondoeltreffend maken. Veiligheidsvoorzieningen dienen voor uw eigen bescherming.

Stroomschakelaar
De stroomschakelaar voorkomt onbedoelde bediening van het apparaat.

Vergrendeling hogedrukpistool
De vergrendeling blokkeert de hendel van het hogedrukpistool en voorkomt het onbedoeld starten van het apparaat.

Automatische stopfunctie
Wanneer de hendel van het hogedrukpistool wordt losgelaten, schakelt de drukschakelaar de pomp uit en stopt de hogedrukstraal. De pomp schakelt weer in wanneer de hendel wordt ingedrukt.

Motorstroomonderbreker
De motorstroomonderbreker schakelt het apparaat uit als het stroomverbruik te hoog is.

Symbolen op het apparaat

De hogedrukstraal niet op personen, dieren, onder spanning staande elektrische apparatuur of het apparaat zelf richten. Het apparaat beschermen tegen vorst.

Het apparaat mag niet worden aangesloten op het openbare drinkwaternet.

Beoogd gebruik

Gebruik de hogedrukreiniger uitsluitend in particuliere huishoudens.
De hogedrukreiniger is bedoeld voor het reinigen van machines, voertuigen, gebouwen, gereedschap, gevels, terrassen, tuinmachines enz. met behulp van een hogedrukwaterstraal.

Accessoires en reserveonderdelen

Gebruik uitsluitend originele accessoires en originele reserveonderdelen. Deze waarborgen dat het apparaat storingsvrij en veilig functioneert.
Informatie over accessoires en reserveonderdelen vindt u op www.kaercher.com.

Leveringsomvang

De leveringsomvang van het apparaat staat afgebeeld op de verpakking. Controleer de inhoud op volledigheid bij het uitpakken. Als er accessoires ontbreken of in geval van transportschade, neem dan contact op met uw dealer.

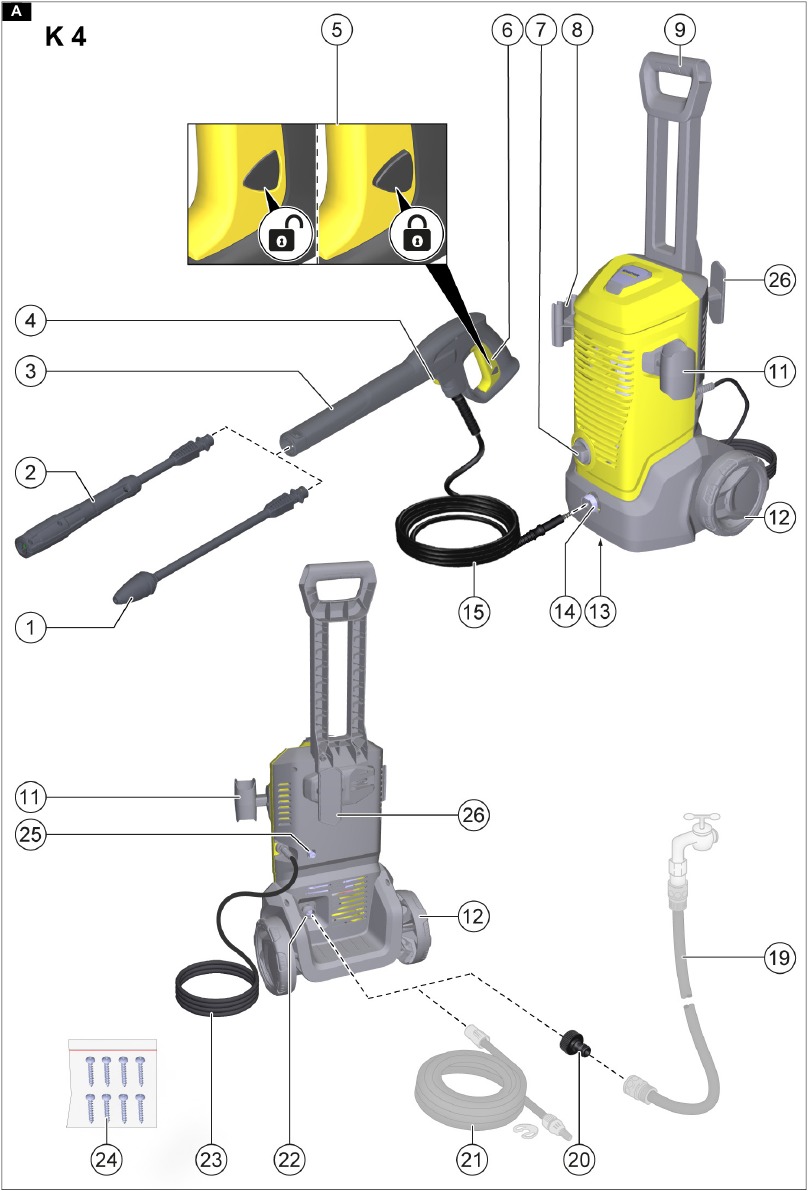

Beschrijving van het apparaat

Afbeelding A

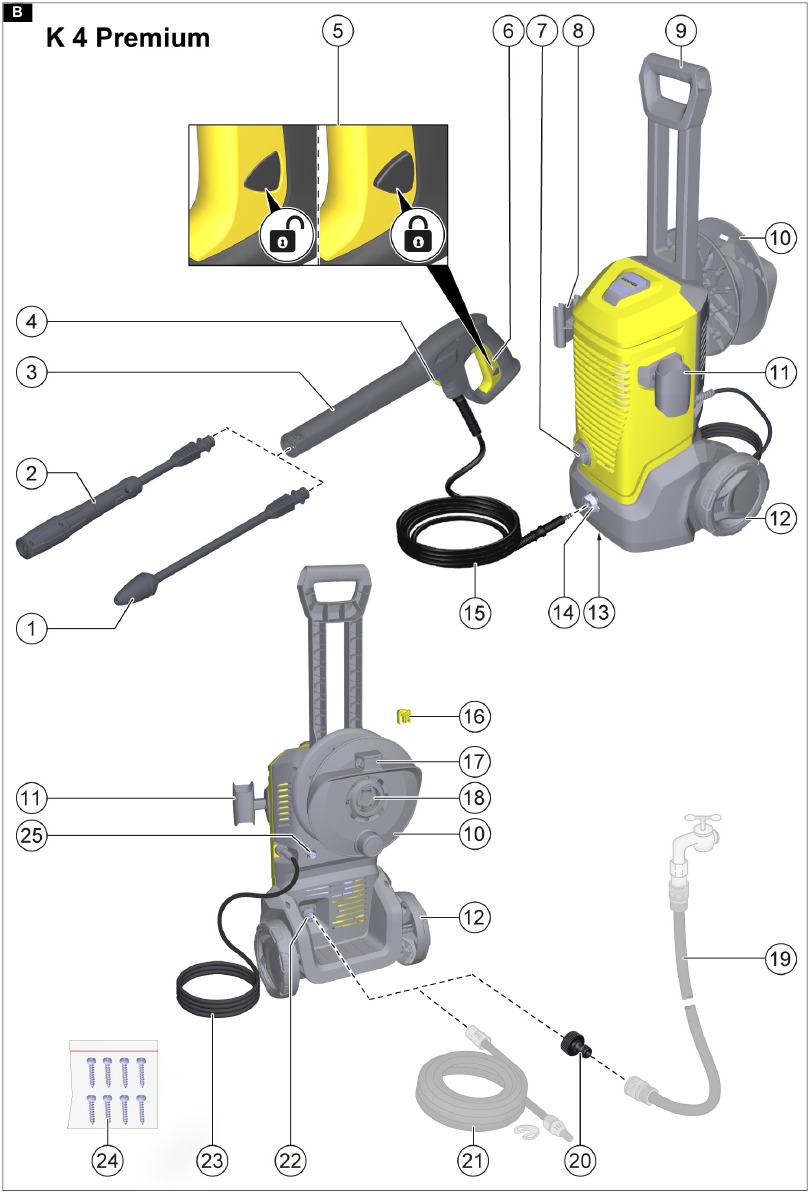

Afbeelding B

1. Vuilfreeslans voor hardnekkig vuil
2. Vario Power spuitlans voor algemene reinigingstaken
   De werkdruk kan continu worden verhoogd van "SOFT" naar "HARD". Om de werkdruk aan te passen, laat u de hendel van het spuitpistool los en draait u de spuitlans naar de gewenste positie. Er kan reinigingsmiddel aan de waterstraal worden toegevoegd wanneer de spuitlans helemaal in de SOFT-richting wordt gedraaid.
3. Hogedrukpistool
4. Ontgrendelknop
5. Vergrendeling hogedrukpistool
6. Hogedrukpistoolhendel
7. Schakelaar "0/OFF" / "I/ON"
8. Opbergmogelijkheid voor spuitlans
9. Transportgreep
10. Slangtrommel
11. Opbergmogelijkheid voor hogedrukpistool
12. Wiel
13. Typeplaatje
14. Klem voor het aansluiten / loskoppelen van de hogedrukslang
15. Hogedrukslang
16. Clip voor hogedrukslang
17. Bevestiging voor hogedrukslang
18. Houder voor slangtrommel
19. *Tuinslang (stofversterkt, diameter minimaal 1/2 inch (13 mm), lengte minimaal 7,5 m, met in de handel verkrijgbare snelkoppeling)
20. Wateraansluitkoppeling
21. **KÄRCHER aanzuigslang voor watertoevoer uit open reservoirs (bestelnr. 2.643-100)
22. Wateraansluiting met geïntegreerde zeef
23. Netaansluitkabel met netstekker
24. Schroeven
25. Aanzuigslang reinigingsmiddel met reinigingsmiddelfilter
26. Opbergmogelijkheid voor hogedrukslang / netaansluitkabel

* extra vereist
** optioneel verkrijgbaar

Installatie

Monteer de meegeleverde losse onderdelen op het apparaat voordat u het apparaat start.
Houd de meegeleverde schroeven en de juiste schroevendraaier gereed.

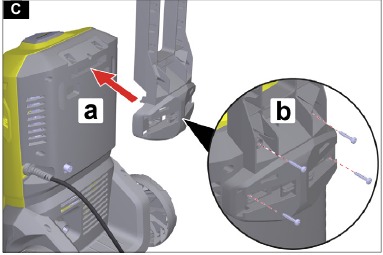

De transportgreep monteren

1. De transportgreep monteren:
   Afbeelding C

   1. Bevestig de transportgreep op het apparaat.
   2. Zet de transportgreep vast met 4 schroeven.

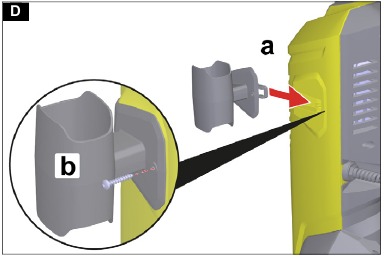

De opbergmogelijkheid voor het hogedrukpistool monteren

1. De opbergmogelijkheid voor het hogedrukpistool monteren:
   Afbeelding D

   1. Duw de opbergmogelijkheid voor het hogedrukpistool in de houder op het apparaat.
   2. Houd de opbergmogelijkheid voor het hogedrukpistool in de eindpositie en zet deze vast met een schroef.

De opbergmogelijkheid voor spuitlansen monteren

1. De opbergmogelijkheid voor spuitlansen monteren:

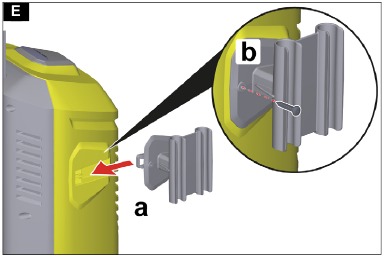

   Afbeelding E

   1. Duw de opbergmogelijkheid voor spuitlansen in de houder op het apparaat.
   2. Houd de opbergmogelijkheid voor spuitlansen in de eindpositie en zet deze vast met een schroef.

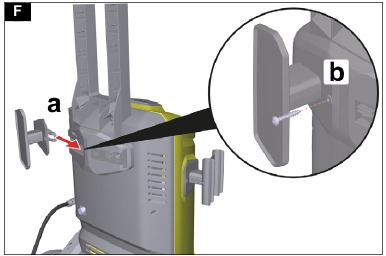

De opbergmogelijkheid voor de hogedrukslang/netaansluitkabel monteren

Apparaten zonder slangtrommel
Afbeelding F

1. Duw de opbergmogelijkheid voor de hogedrukslang / netaansluitkabel in de houder op de transportgreep.
2. Houd de opbergmogelijkheid in de eindpositie en zet deze vast met een schroef.

De hogedrukslangtrommel monteren

Apparaten met een slangtrommel

1. Bevestig de houder voor de slangtrommel.
2. Zet de houder vast met 2 schroeven.

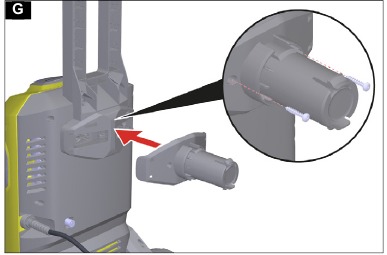

   Afbeelding G

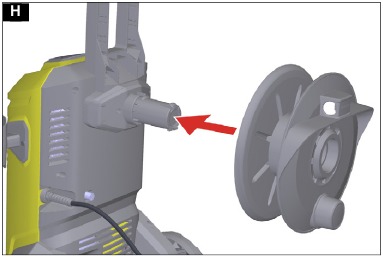

3. Bevestig de slangtrommel.
   De slangtrommel vergrendelt op zijn plaats.
   Afbeelding H

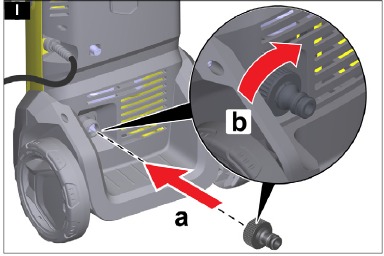

De wateraansluitkoppeling installeren

1. Schroef de wateraansluitkoppeling op de wateraansluiting op het apparaat.
   Afbeelding I


Eerste ingebruikname

1. Plaats het apparaat op een vlakke, horizontale ondergrond.
2. Rol de hogedrukslang af en verwijder eventuele lussen en knikken.
   Opmerking
   Apparaten met een slangtrommel Tijdens het gebruik moet de hogedrukslang volledig van de slangtrommel zijn afgerold.

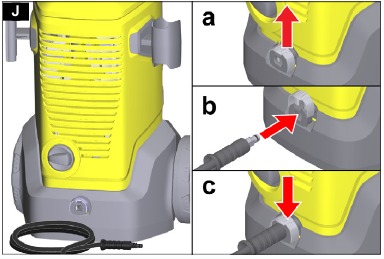

3. Sluit de hogedrukslang aan op het apparaat.
   Afbeelding J

   1. Trek de klem op de koppeling omhoog.
   2. Steek de hogedrukslang in de koppeling.
   3. Druk de klem op de koppeling omlaag.

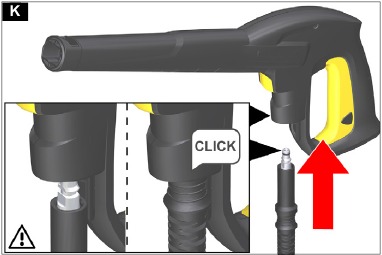

4. Steek de hogedrukslang in het hogedrukpistool totdat deze hoorbaar vastklikt.
   Afbeelding K
   Opmerking
   Let op de juiste uitlijning van de nippel.

5. Controleer of de verbinding goed vastzit door aan de hogedrukslang te trekken.
6. Steek de netstekker in een stopcontact.

Watertoevoer

Voor het aansluitvermogen, zie Technische gegevens of typeplaatje.
Neem de voorschriften van het waterleidingbedrijf in acht.

LET OP
Risico op schade!
Schade aan het apparaat en de accessoires in geval van vervuiling in het water of het gebruik van zout water.
Gebruik alleen schoon water en geen zout water.

Opmerking
Kärcher adviseert het gebruik van een optioneel Kärcher waterfilter.

Aansluiting op de waterleiding

LET OP
Risico op schade!
Schade aan de pomp bij gebruik van een slangkoppeling met aquastop op de wateraansluiting van het apparaat.
Gebruik geen slangkoppeling met aquastop op de wateraansluiting van het apparaat.
Gebruik alleen een slangkoppeling met "aquastop" (aquastop) op de kraan.

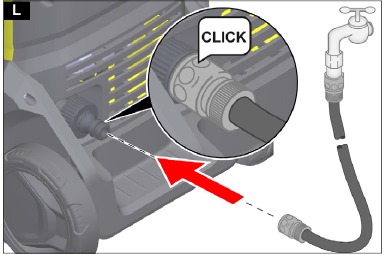

1. Sluit de tuinslang aan op de wateraansluitkoppeling.
   Afbeelding L

2. Sluit de tuinslang aan op de waterleiding.
3. Draai de waterkraan volledig open.

Water aanzuigen uit open reservoirs

Deze hogedrukreiniger met de KÄRCHER aanzuigslang is geschikt voor het aanzuigen van oppervlaktewater, bijv. uit wateremmers of vijvers (voor de maximale aanzuighoogte, zie hoofdstuk Technische gegevens).

1. Schroef de koppeling op de wateraansluiting los.
2. Vul de aanzuigslang met water.
3. Schroef de aanzuigslang op de wateraansluiting van het apparaat en hang hem in een waterbron (bijv. regenton).

Het apparaat ontluchten

1. Schakel het apparaat in "I/ON".
2. Ontgrendel de hendel van het hogedrukpistool.
3. Druk de hendel van het hogedrukpistool in. Het apparaat schakelt in.
4. Laat het apparaat maximaal 2 minuten draaien totdat het water dat uit het hogedrukpistool komt vrij is van luchtbellen.
5. Laat de hendel van het hogedrukpistool los.
6. Vergrendel de hendel van het hogedrukpistool.

Bediening

LET OP
Risico op schade!
Beschadiging van de pomp bij drooglopen.
Schakel het apparaat uit als er binnen 2 minuten geen druk wordt opgebouwd.
Ga verder volgens de instructies in het hoofdstuk Probleemoplossing.

Hogedrukbedrijf

LET OP
Risico op schade!
Beschadiging van gelakte of gevoelige oppervlakken als de spuitafstand te kort is of er een ongeschikte spuitlans wordt gebruikt.
Houd een spuitafstand van minimaal 30 cm aan bij het reinigen van gelakte oppervlakken.
Reinig autobanden, lak of delicate oppervlakken zoals hout niet met de vuilfrees.

1. Plaats een spuitlans in het hogedrukpistool en vergrendel deze in de juiste positie door hem 90° te draaien.

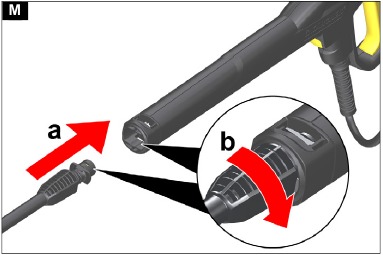

   Afbeelding M

2. Schakel het apparaat in ("I/ON").
3. Ontgrendel de hendel van het hogedrukpistool.
4. Druk de hendel van het hogedrukpistool in. Het apparaat schakelt in.

Werken met reinigingsmiddel

Gezondheidsrisico!
Ernstige schade aan de gezondheid door oneigenlijk gebruik van reinigingsmiddelen.
Neem de veiligheidsinformatiebladen van de reinigingsmiddelenfabrikant in acht.
Draag de voorgeschreven persoonlijke beschermingsmiddelen.

Opmerking
KÄRCHER-reinigingsmiddelen garanderen probleemloos werken. Vraag ons om advies, vraag onze catalogus en onze informatiebladen over reinigingsmiddelen aan.

Opmerking
Reinigingsmiddelen mogen alleen bij lage druk worden toegevoegd.

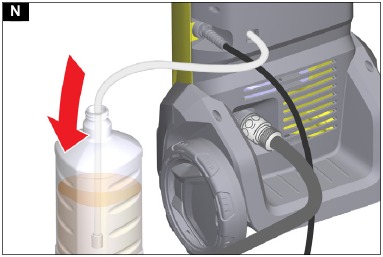

1. Trek de aanzuigslang voor het reinigingsmiddel uit de behuizing tot de gewenste lengte.
   Afbeelding N

2. Hang de reinigingsmiddel-aanzuigslang in een container met reinigingsmiddeloplossing.
3. Gebruik de Vario Power-spuitlans.
4. Draai de spuitlans helemaal in de "SOFT" (ZACHT) positie.
   De reinigingsmiddeloplossing wordt tijdens bedrijf met de waterstraal vermengd.

Aanbevolen reinigingsmethode

1. Spuit het reinigingsmiddel spaarzaam op het droge oppervlak en laat het even inwerken (laat het niet opdrogen).
2. Spoel het losgemaakte vuil af met de hogedrukstraal.

Na het werken met reinigingsmiddel

1. Spoel het apparaat ca. 30 seconden met helder water.

Het werk onderbreken

1. Laat de hendel van het hogedrukpistool los.
   Het apparaat schakelt uit wanneer de hendel wordt losgelaten.
   De hoge druk in het systeem blijft behouden.
2. Vergrendel de hendel van het hogedrukpistool.

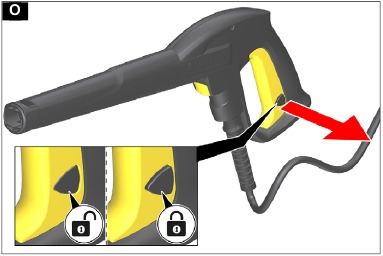

   Afbeelding O

3. Schakel het apparaat uit "0/OFF" tijdens werkpauzes die langer duren dan 5 minuten.

Het werk beëindigen

Gevaar voor letsel!
Letsel door ongecontroleerd ontsnappend water onder hoge druk.
Koppel de hogedrukslang alleen van het hogedrukpistool of het apparaat los als er geen druk in het systeem staat.

1. Laat de hendel van het hogedrukpistool los.
2. Sluit de waterkraan.
3. Druk de hendel van het hogedrukpistool 30 seconden in.
   De druk in het systeem wordt afgelaten.
4. Laat de hendel van het hogedrukpistool los.
5. Vergrendel de hendel van het hogedrukpistool.
6. Schakel het apparaat uit "0/OFF".
7. Koppel het apparaat los van de watertoevoer.
8. Trek de stekker uit het stopcontact.

Transport

Het apparaat trekken

1. Trek het apparaat via de transporthendel.

Het apparaat in een voertuig vervoeren

1. Zorg ervoor dat het apparaat niet kan wegglijden of omvallen.

Opslag

Risico op letsel of schade door het gewicht van het apparaat!
Letsel en schade.
Let op het gewicht van het apparaat tijdens transport en opslag.

Het apparaat opbergen

1. Plaats het apparaat op een vlakke ondergrond.
2. Koppel de hogedrukslang los van het hogedrukpistool.
3. Koppel de spuitlans los van het hogedrukpistool.
4. Berg beide spuitlansen en het hogedrukpistool op in de daarvoor bestemde opbergmogelijkheden.
5. Koppel de hogedrukslang los van het apparaat.
6. De hogedrukslang opbergen.
   Apparaten zonder slanghaspel
   Bewaar de hogedrukslang op het apparaat.
   Apparaten met een slanghaspel
   1. Steek het ene uiteinde van de hogedrukslang in de opening aan de voorkant van de slanghaspel.
   2. Draai aan de slinger om de hogedrukslang op te winden.
   3. Leid de hogedrukslang tijdens het opwinden met de tweede hand.

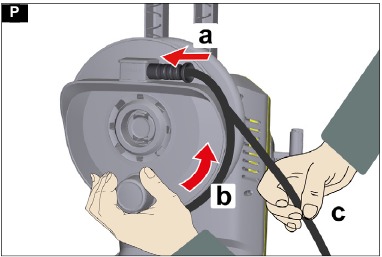

      Afbeelding P

   4. Gebruik de hogedrukslangklem om de opgerolde hogedrukslang aan de slanghaspel te bevestigen.

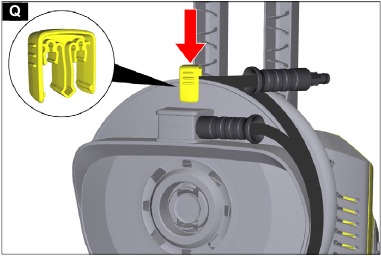

      Afbeelding Q

7. Berg de netaansluitkabel op het apparaat op.

Neem de aanvullende instructies in acht voordat u het apparaat voor een langere periode opbergt, zie hoofdstuk Verzorging en onderhoud.

Vorstbescherming

LET OP
Risico op schade!
Schade aan het apparaat en de accessoires door bevriezend water.
Maak het apparaat en de accessoires na elk gebruik volledig leeg.
Bescherm het apparaat en de accessoires tegen temperaturen onder of gelijk aan 0°C (32°F).

1. Koppel de watertoevoer los van het apparaat.
2. Verwijder de hogedrukslang van het apparaat.
3. Schakel het apparaat in ("I/ON").
4. Wacht maximaal 1 minuut totdat er geen water meer uit de hogedrukaansluiting komt.
5. Schakel het apparaat uit ("0/OFF").
6. Bewaar het apparaat en de accessoires in een vorstvrije ruimte.

Verzorging en onderhoud

Levensgevaar!
Dodelijk letsel door elektrische schok bij aanraking van onder spanning staande delen.
Raak geen onder spanning staande delen aan.
Schakel het apparaat uit.
Trek de stekker uit het stopcontact.
Het apparaat is onderhoudsvrij, d.w.z. u hoeft geen periodieke onderhoudswerkzaamheden uit te voeren.

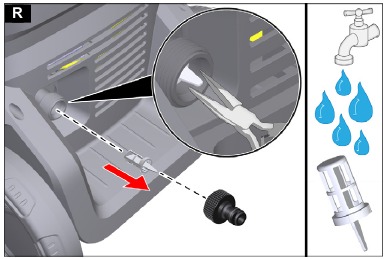

Reinig de zeef in de wateraansluiting

LET OP
Risico op schade!
Beschadiging van de zeef door onjuiste reiniging.
Reinig de zeef alleen onder stromend water tegen de stroomrichting in.
Gebruik geen scherpe of harde voorwerpen, bijv. naalden of staalborstels.

LET OP
Risico op schade!
Beschadiging van het apparaat en de accessoires bij gebruik zonder zeef of met een beschadigde zeef.
Controleer de zeef op beschadigingen voordat u hem in de wateraansluiting plaatst. Vervang een beschadigde zeef onmiddellijk.
Gebruik het apparaat niet zonder zeef.
Reinig de zeef in de wateraansluiting indien nodig.

1. Schroef de koppeling op de wateraansluiting los.
2. Trek de zeef eruit.
   Afbeelding R

3. Reinig de zeef onder stromend water.
4. Plaats de zeef in de wateraansluiting.

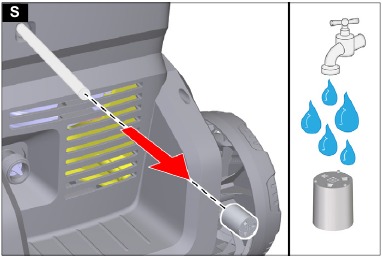

Het reinigingsmiddelfilter reinigen

Reinig het reinigingsmiddelfilter voor langdurige opslag.
Afbeelding S

1. Verwijder het filter uit de reinigingsmiddel-aanzuigslang.
2. Reinig het filter onder stromend water.

Gids voor probleemoplossing

Storingen hebben vaak eenvoudige oorzaken die u zelf kunt verhelpen met behulp van het volgende overzicht. Neem in geval van twijfel of in geval van storingen die hier niet worden vermeld, contact op met uw geautoriseerde klantenservice.

Levensgevaar!
Dodelijk letsel door elektrische schok bij aanraking van spanningvoerende delen.
Raak geen spanningvoerende delen aan.
Schakel het apparaat uit.
Trek de stekker uit het stopcontact.

Apparaat werkt niet

1. Druk de hendel van het hogedrukpistool in.
   Het apparaat schakelt in.
2. Controleer of de spanning die op het typeplaatje staat vermeld, overeenkomt met de spanning van de stroombron.
3. Controleer de netaansluitkabel op beschadigingen.

Apparaat bereikt de vereiste druk niet

De watertoevoer is te laag.

1. Open de waterkraan volledig.
2. Controleer de waterinlaat op een voldoende debiet.
3. Zorg ervoor dat de maximale aanzuighoogte niet wordt overschreden.

De zeef in de wateraansluiting is vuil.

1. Reinig de zeef, zie hoofdstuk De zeef in de wateraansluiting reinigen.

Er zit lucht in het apparaat.

1. Ontlucht het apparaat:
   1. Schakel het apparaat zonder aangesloten hogedrukslang maximaal 2 minuten in totdat het water dat uit de hogedrukaansluiting ontsnapt, vrij is van luchtbellen.
   2. Schakel het apparaat uit.
   3. Sluit de hogedrukslang aan.
   4. Neem de maximale aanzuighoogte in acht tijdens het stofzuigen, zie hoofdstuk Technische gegevens.

Sterke drukschommelingen

1. Reinig de hogedruksproeier:
   1. Gebruik een naald om vuil uit de sproeierboor te verwijderen.
   2. Spoel de hogedruksproeier van voren af met water.
2. Controleer het watertoevoervolume.

Apparaat lekt

1. Het apparaat lekt om technische redenen een kleine hoeveelheid. Als de lekkage ernstig is, vraag dan geautoriseerde klantenservice aan.

Er wordt geen reinigingsmiddel aangezogen

1. Gebruik de Vario Power-spuitlans en draai deze helemaal in de richting "SOFT" (ZACHT).
2. Reinig het filter op de reinigingsmiddel aanzuigslang.
3. Controleer de reinigingsmiddel aanzuigslang op knikken.

Registreer uw product
www.kaercher.com/welcome

Referenties

• Reinigingsapparatuur en hogedrukreinigers | Kärcher International
• Home and Garden Warranty Registration USA - Kärcher

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Kärcher K 4, K 4 Premium Handleiding

Beschikbare talen
