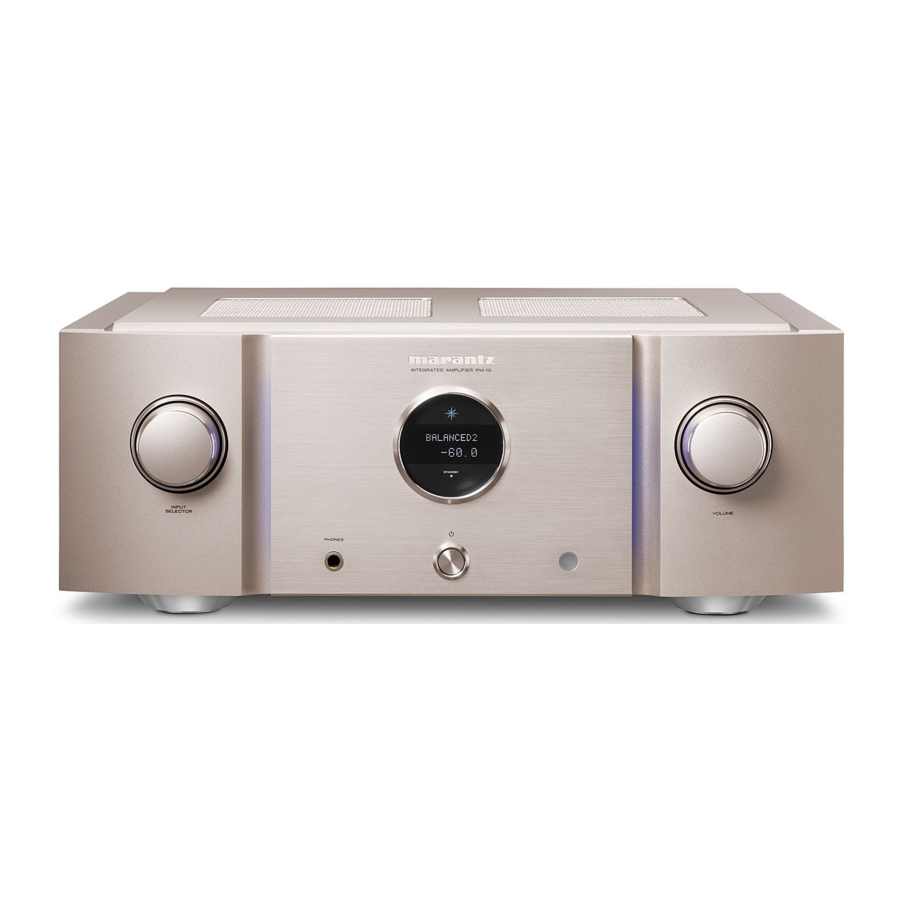

Marantz PM-10 - Geïntegreerde Versterker Handleiding

Accessoires

Controleer of de volgende onderdelen bij het product zijn geleverd.

Snelstartgids	Stroomkabel
CD-ROM (Gebruiksaanwijzing)	Afstandsbediening (RC004PMSA)
Veiligheidsinstructies	R03/AAA batterijen

Over de afstandsbediening

De batterijen plaatsen

1. Verwijder de achterklep in de richting van de pijl en verwijder deze.

2. Plaats twee batterijen correct in het batterijvak zoals aangegeven.

3. Plaats de achterklep terug.

OPMERKING

• Om schade of lekkage van batterijvloeistof te voorkomen:
  • Gebruik geen nieuwe batterij samen met een oude.
  • Gebruik geen twee verschillende soorten batterijen.
• Verwijder de batterijen uit de afstandsbediening als deze langere tijd niet wordt gebruikt.
• Als de batterijvloeistof onverhoopt lekt, veeg dan voorzichtig de vloeistof uit de binnenkant van het batterijcompartiment en plaats nieuwe batterijen.

Bereik van de afstandsbediening

Richt de afstandsbediening op de afstandsbedieningssensor bij bediening.

Kenmerken

Geluid van hoge kwaliteit

• HDAM SA3 Module
  Dit apparaat bevat de HDAM SA3 die is ontwikkeld voor high-end modellen. De HDAM SA3 is verwerkt in vele componenten, zoals de current feedback phono equalizer.
• All-stage Balanced Configuration Amplifier Circuit
  Dit apparaat heeft een all-stage balanced configuratie en de eindversterker ontvangt de output via een BTL (Bridged Transless) verbinding. Zowel de positieve als de negatieve aansluitingen van de speakers worden rechtstreeks aangestuurd door de uitgangstrap van de eindversterker om een hoge drive capaciteit te leveren. Bovendien, aangezien de drive current van de speakers niet rechtstreeks in het aardcircuit vloeit, wordt de spanning die dient als basis voor de versterking gestabiliseerd, waardoor ruis en interferentie tussen circuits wordt verminderd, zodat de versterking nauwkeurig wordt uitgevoerd.
• Linear Control Volume
  De bedieningsknop heeft het high-end model ontwerpconcept overgenomen. Voor een betere S/N ratio zijn de MAS6116 van Micro Analog Systems en de HDAM SA3 gecombineerd, waardoor een soepele aanpassing in het bereik van 0 tot −100 dB in stappen van ±0.5 dB mogelijk is.
• Hypex Switching Power Amplifier Module
  De eindversterker gebruikt in totaal 4 Hypex NCore switching power amplifier modules met BTL-verbindingen. De switching amplifier modules leveren extreem uitstekende prestaties met minimale vervorming van lage tot hoge frequentie en geen verandering in de frequentierespons, ongeacht de speaker impedantie. Gecombineerd gebruik met een high-speed pre amplifier circuit met HDAM^®SA3 reproduceert nauwkeurig en precies de gedetailleerde informatie in DSD en high-resolution geluidsbronnen.
• Dual-Amplifier Structure
  De versterker van dit apparaat heeft een duale structuur, pre amplifier en power buffer, waarbij het high-end model ontwerpconcept wordt toegepast. Deze duale structuur stelt de power buffer amplifier in staat de speakers krachtig aan te sturen, waardoor invloed van de back electromagnetic force van de speakers wordt voorkomen. De pre amplifier stuurt de power buffer aan met super-lage vervorming.
• Constant Current Feedback Phono Equalizer
  Dit apparaat bevat de constant current feedback phono equalizer die is ontwikkeld voor high-end modellen. Deze equalizer, ontwikkeld door Marantz, heeft de voordelen van zowel NF-type als CR-type phono equalizers, en ondersteunt zowel MM als MC cartridges. De PHONO ingang is ook uitgerust met een input impedantie schakelaar. Naast cartridges met medium tot hoge impedantie, biedt het de optimale impedantie voor cartridges met lage impedanties van ongeveer 2 tot 10 Ω/ohm, die representatief zijn voor high-end merk cartridges.
• High Sound Quality Parts Employed
  High sound quality parts worden gebruikt in elk deel van het circuit, inclusief nieuw aangenomen high sound quality MELF weerstanden en filmcondensatoren.
• Display
  Dit apparaat heeft een LCD (Liquid Crystal Display) om de input source en het volume weer te geven. In vergelijking met andere typen display panelen, vereist een LCD minder stroom en genereert het minder stralingsruis, wat eventuele negatieve effecten op de geluidskwaliteit minimaliseert.
• Double-layered chassis
• High-grade Machined Copper Analog Audio Input Terminals (CD/PHONO Only)
• High-grade Machined Copper Speaker Terminals

Hoge prestaties

• Purest Mode
  Nog grotere verbeteringen in de geluidskwaliteit worden mogelijk gemaakt door de stroomtoevoer van circuits af te sluiten die niet nodig zijn bij het eenvoudigweg luisteren.
• F.C.B.S.
  Een Floating Control Bus System (F.C.B.S.) stelt de gebruiker in staat om tot vier PM-10 units aan te sluiten, waardoor een diversiteit aan toepassingen mogelijk is met complete bi-amp en multichannel verbindingen. Bovendien wordt er geen ground loop gevormd tussen meerdere aangesloten PM-10 units; daarom wordt de geluidskwaliteit niet negatief beïnvloed.
• BI-AMP Mode
  De complete bi-amp verbinding die door Marantz wordt voorgesteld, maakt een niveau van reproductie van het akoestische veld mogelijk dat nog nooit eerder is bereikt. Gesynchroniseerde werking van twee PM-10 units wordt mogelijk gemaakt door F.C.B.S. (Floating Control Bus System) verbinding, waarbij elke PM-10 in Bi-Amp mode werkt als een monaurale geïntegreerde versterker.
• Power Amplifier Mode
  In deze modus werkt dit apparaat als een eindversterker.

Namen en functies van onderdelen

Voorpaneel

1. Input source select knob (INPUT SELECTOR)
   Dit selecteert de input source (ingangsbron). (Zie "De input source selecteren")
2. Illumination lamp
   De illumination lamp licht op (blauw).
3. Display
   Dit geeft verschillende soorten informatie weer.
4. Power indicator
   Deze brandt als volgt, afhankelijk van de power status:
   • Power on (Aan): Blauw
   • Standby: Uit
   • Power off (Uit): Uit
5. STANDBY indicator
   Deze brandt als volgt, afhankelijk van de power status:
   • Power on (Aan): Uit
   • Na het inschakelen, totdat het apparaat kan worden gebruikt: Rood (knipperend)
   • Standby: Rood
   • Power off (Uit): Uit
6. VOLUME knob
   Deze past het volume aan. (Zie "Het volume aanpassen")
7. Headphones jack (PHONES)
   Wordt gebruikt om een hoofdtelefoon aan te sluiten.
   Schakel de speaker output uit bij gebruik van een hoofdtelefoon.

OPMERKING

• Om gehoorbeschadiging te voorkomen, mag u het volume niet te hoog zetten bij gebruik van een hoofdtelefoon.

8. Power operation button ( )
   Dit zet de power aan/uit (aan/uitzetten). (Zie "De power aanzetten")
9. Remote control sensor
   Dit ontvangt signalen van de afstandsbediening. (Zie "Over de afstandsbediening")

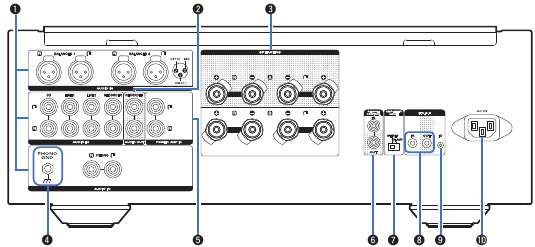

Achterpaneel

1. Analog audio input connectors (AUDIO IN)
   Wordt gebruikt om apparaten aan te sluiten die zijn uitgerust met analog audio output connectors (analoge audio-uitgang).
   • "Een afspeelapparaat aansluiten"
   • "Een opnameapparaat aansluiten"
2. AUDIO OUT connectors (RECORDER)
   Wordt gebruikt om de input connector (ingang) van een recorder aan te sluiten. (Zie "Een opnameapparaat aansluiten")
3. Speaker terminals (SPEAKERS)
   Wordt gebruikt om speakers aan te sluiten. (Zie "Speakers aansluiten")
4. PHONO GND terminal
   Wordt gebruikt om de aardedraad van een draaitafel aan te sluiten. (Zie "Een afspeelapparaat aansluiten")

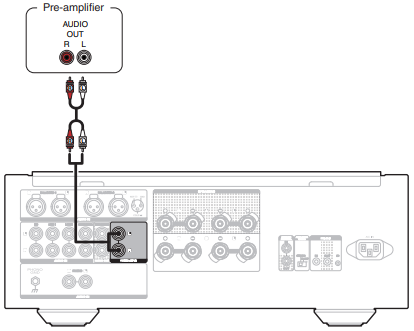

5. Power amplifier connectors (POWER AMP IN)
   Wordt gebruikt om een pre-amplifier aan te sluiten wanneer dit apparaat wordt gebruikt als een power amplifier. (Zie "Een pre-amplifier aansluiten")

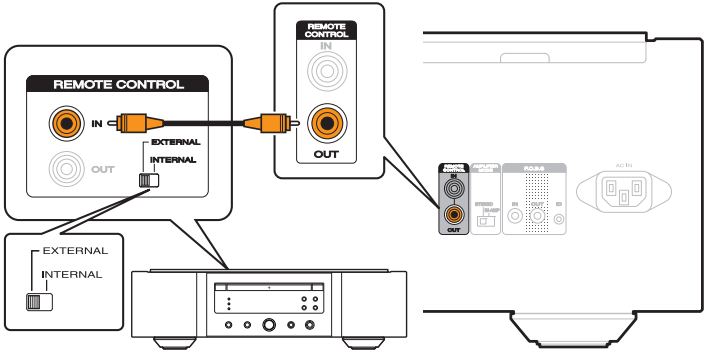

6. Remote control input/output connectors (REMOTE CONTROL)
   Wordt gebruikt om aan te sluiten op een Marantz audio-apparaat dat compatibel is met de afstandsbediening functie. (Zie "Apparaten aansluiten met afstandsbediening connectors")
7. AMPLIFIER MODE switch
   Wordt gebruikt om de amplifier mode te schakelen (STEREO/BI-AMP). (Zie "Stereo complete bi-amp verbinding")
8. C.B.S. connectors
   Wordt gebruikt om een high quality playback systeem aan te sluiten met behulp van twee of meer van deze units. (Zie "FCBS verbinding")
9. C.B.S. ID button
   Wordt gebruikt om het ID nummer voor F.C.B.S. in te stellen. (Zie "FCBS verbinding")

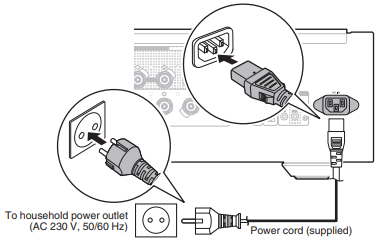

10. AC inlet (AC IN)
    Wordt gebruikt om de power cord aan te sluiten. (Zie "De power cord aansluiten")

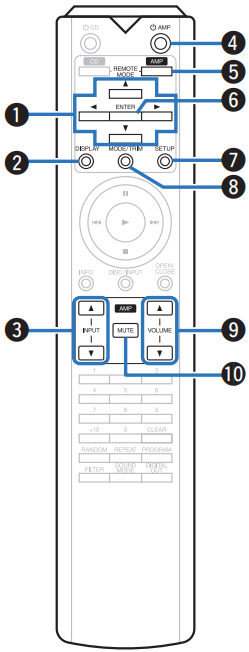

Afstandsbediening

Dit apparaat bedienen

Om de versterker te bedienen, drukt u op de REMOTE MODE AMP button (Afstandsbediening Modus Versterker knop) om de afstandsbediening naar de versterker bedieningsmodus te schakelen.

1. Cursor buttons ( )
   Deze selecteren items.
2. DISPLAY button
   Dit zet het display aan/uit (aan/uitzetten). Houd ingedrukt om de illumination lamp aan/uit te zetten (aan/uitzetten).
3. Input source select buttons (INPUT )
   Dit selecteert de input source (ingangsbron). (Zie "De input source selecteren")
4. Power operation button ( AMP)
   Dit zet de power aan/uit (standby) (aan/uitzetten (standby)). (Zie "De power aanzetten")
5. Remote mode select button (REMOTE MODE AMP)
   Dit schakelt de afstandsbediening naar de versterker bedieningsmodus.
6. ENTER button
   Dit bepaalt de selectie.
7. SETUP button
   Dit geeft het instellingenmenu op het display weer. (Zie "Menu map")
8. Volume balance adjustment menu button (MODE/TRIM)
   Dit geeft het volume balance aanpassingsmenu op het display weer. (Zie "De balans van het linker- en rechterkanaal aanpassen")
9. VOLUME buttons ( )
   Deze passen het volume aan. (Zie "Het volume aanpassen")
10. MUTE button
    Dit dempt de output audio. (Zie "Het geluid tijdelijk uitschakelen (Dempen)")

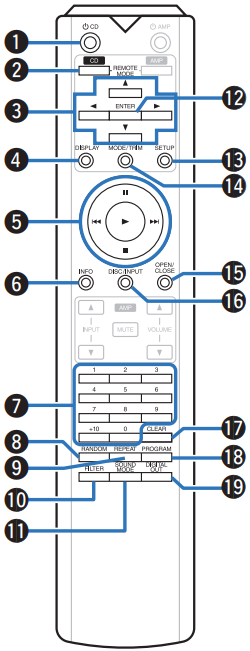

CD speler bediening

De meegeleverde afstandsbediening kan worden gebruikt om een Marantz CD speler te bedienen, naast dit apparaat. Om een Marantz CD speler te bedienen, drukt u op de REMOTE MODE CD button (Afstandsbediening Modus CD knop) om de afstandsbediening naar de CD speler bedieningsmodus te schakelen.

1. Power operation button ( CD)
2. Remote mode select button (REMOTE MODE CD)
3. Cursor buttons ( )
4. DISPLAY button
5. System buttons
   • Skip buttons ( )
   • Stop button (Stopknop) ( )
   • Play button (Afspelen) ( )
   • Pause button (Pauze) ( )
6. Information button (INFO)
7. Number buttons (0 – 9, +10)
8. RANDOM button
9. REPEAT button
10. FILTER button
11. SOUND MODE button
12. ENTER button
13. SETUP button
14. Playback mode switching button (MODE/TRIM)
15. OPEN/CLOSE button
16. DISC/INPUT button
17. CLEAR button
18. PROGRAM button
19. DIGITAL OUT button

• Basic amplifier operations (Basis versterker bediening) such as switching input source (zoals het schakelen van de input source), adjusting volume (het aanpassen van het volume), and muting (en dempen) are also possible when the operation mode of the remote control is set to CD.
• When using it (Bij gebruik), also refer to the operating instructions of the other devices (raadpleeg ook de bedieningsinstructies van de andere apparaten).
• The remote control may not operate some products (De afstandsbediening werkt mogelijk niet met sommige producten).

Aansluitingen

OPMERKING

• Sluit het netsnoer pas aan als alle aansluitingen zijn voltooid.
• Bundel netsnoeren niet samen met aansluitkabels. Dit kan leiden tot brom of ruis.

Kabels die worden gebruikt voor aansluitingen

Zorg voor de benodigde kabels, afhankelijk van de apparaten die u wilt aansluiten.

Luidsprekerkabel
Audiokabel
Gebalanceerde kabel
Afstandsbedieningskabel

Luidsprekers aansluiten

OPMERKING

• Haal de stekker van dit apparaat uit het stopcontact voordat u de luidsprekers aansluit.
• Sluit zo aan dat de kern van de luidsprekerkabel niet uit de luidsprekeraansluiting steekt. Het beveiligingscircuit kan worden geactiveerd als de kerndraden het achterpaneel raken of als de + en - kanten elkaar raken. (Zie "Verklaring van termen")
• Raak nooit de luidsprekeraansluitingen aan terwijl het netsnoer is aangesloten. Dit kan leiden tot een elektrische schok.
• Gebruik luidsprekers met impedanties binnen de onderstaande bereiken, afhankelijk van hoe ze worden gebruikt.

Luidsprekeraansluitingen die op dit apparaat worden gebruikt	Aantal aangesloten luidsprekers	Luidsprekerimpedantie
SPEAKERS A (Standaardaansluiting)	2 (één set)	4 – 16 Ω/ohm
SPEAKERS B	2 (één set)	4 – 16 Ω/ohm
SPEAKERS A en SPEAKERS B	4 (twee sets)	8 – 16 Ω/ohm
SPEAKERS A en SPEAKERS B (Bi-wiring aansluiting)	2 (één set)	4 – 16 Ω/ohm

De luidsprekerkabels aansluiten

Controleer zorgvuldig de linker (L) en rechter (R) kanalen en + (rood) en – (zwart) polariteiten op de luidsprekers die op dit apparaat worden aangesloten, en zorg ervoor dat u de kanalen en polariteiten correct aansluit.

1. Pel ongeveer 10 mm van de mantel van het uiteinde van de luidsprekerkabel en draai de kerndraad stevig in elkaar of sluit deze af.

2. Draai de luidsprekeraansluiting tegen de klok in om deze los te maken.

3. Steek de kerndraad van de luidsprekerkabel tot aan de stootrand in de luidsprekeraansluiting.

4. Draai de luidsprekeraansluiting met de klok mee om deze vast te draaien.


Luidsprekeraansluiting

Dit apparaat is uitgerust met twee sets luidsprekeraansluitingen (SPEAKER A en SPEAKER B). Op elke set aansluitingen kan één set luidsprekers worden aangesloten, en er kunnen in totaal twee sets luidsprekers worden aangesloten.
Hetzelfde signaal wordt uitgevoerd via de SPEAKERS A- en SPEAKERS B-aansluitingen.
Wanneer slechts één set luidsprekers moet worden aangesloten, gebruikt u de SPEAKERS A- of SPEAKERS B-aansluitingen.

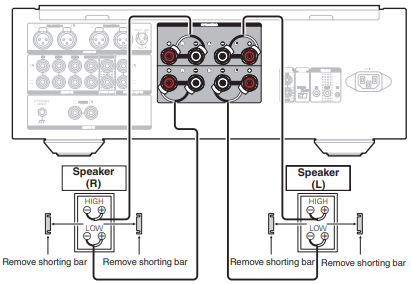

Bi-wiring aansluiting

Deze aansluiting beperkt de effecten van signaalinterferentie tussen de hoge tonen luidsprekers (tweeters) en lage tonen luidsprekers (woofers), waardoor u kunt genieten van weergave van hoge kwaliteit.
Bij bi-wiring met bi-wireable luidsprekers sluit u de midden- en hoge tonen aansluitingen aan op SPEAKERS A (of SPEAKERS B), de lage tonen aansluitingen op SPEAKERS B (of SPEAKERS A).

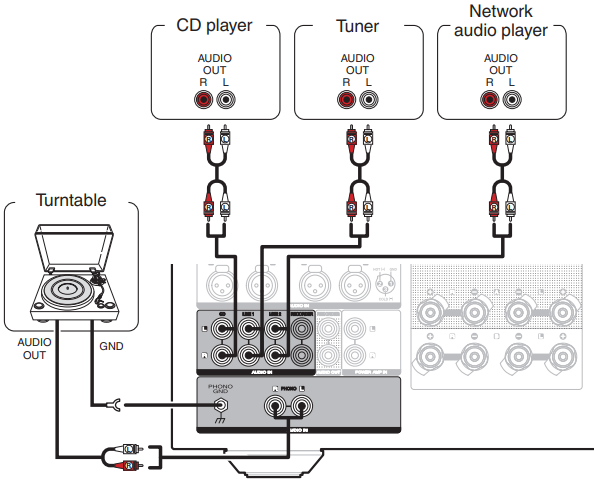

Een afspeelapparaat aansluiten

U kunt draaitafels, tuners, CD-spelers en netwerkaudiospelers op dit apparaat aansluiten.
Stel de phono-equalizer van dit apparaat in het "PHONO"-gedeelte van het instellingenmenu in overeenkomstig het type draaitafelcartridge dat moet worden aangesloten. (Zie "PHONO")
Als u de ingangsbron van dit apparaat instelt op "PHONO" en u per ongeluk het volume verhoogt zonder dat er een draaitafel is aangesloten, kunt u een bromgeluid uit de luidsprekers horen.

OPMERKING

• De aardingsaansluiting (PHONO GND) van dit apparaat is niet bedoeld voor veiligheidsaarding. Als deze aansluiting wordt aangesloten wanneer er veel ruis is, kan de ruis worden verminderd. Houd er rekening mee dat het aansluiten van de aardingslijn, afhankelijk van de draaitafel, het omgekeerde effect kan hebben van het verhogen van ruis. In dit geval is het niet nodig om de aardingslijn aan te sluiten.

• De PHONO-ingangsaansluitingen zijn voorzien van een korte pin-stekker. Verwijder deze stekker om een ​​platenspeler aan te sluiten. Bewaar de verwijderde korte pin-stekker op een veilige plaats om deze niet kwijt te raken.

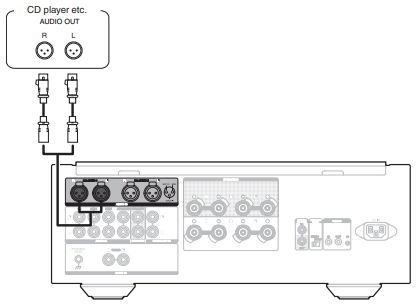

Over gebalanceerde connectoren

Dit apparaat heeft zowel ongebalanceerde als gebalanceerde connectoren. De gebalanceerde connectoren hebben drie pinnen, waardoor het mogelijk is om audiosignalen als een gebalanceerd signaal te verzenden, waardoor het effect van externe ruis wordt verminderd. Ze hebben ook een verwijderbaar vergrendelingsmechanisme, dat trillingen in het connectorgebied vermindert, waardoor de verbinding zeer betrouwbaar is.

Fasen van de gebalanceerde connectoren

De XLR-connector voor professioneel gebruik is intern bedraad in een van de volgende twee systemen. Dit apparaat maakt gebruik van het Europese systeem.

• USA-systeem ( PIN=COLD PIN=HOT)

• Europees systeem ( PIN=HOT PIN=COLD)


Als een product dat het USA-systeem gebruikt, via een gebalanceerde kabel met dit apparaat is verbonden, kan het uitgangssignaal fase-geïnverteerd zijn. Om de inversie te corrigeren, sluit u de ene kant van de XLR-connector aan waarbij u de PIN en PIN omdraait.

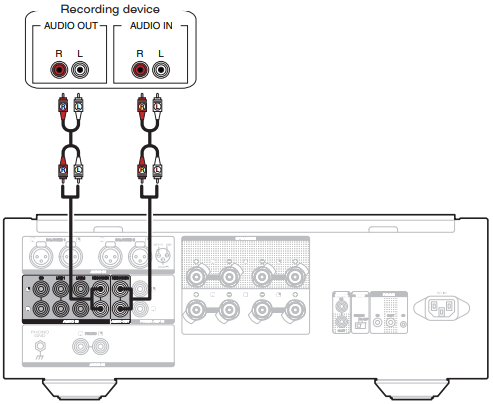

Een opnameapparaat aansluiten

OPMERKING

• Steek nooit de kortsluitpin in de opname-uitgangsconnectoren (AUDIO OUT RECORDER). Dit kan leiden tot schade.

FCBS-verbinding

Het Marantz F.C.B.S. (Floating Control Bus System) is het hoogwaardige geluidssysteem voor linkbesturing tussen meerdere PM-10-units (tot 4 units). Elke unit wordt bestuurd via het ID-nummer dat vooraf is geregistreerd.
De ID-nummers moeten worden ingesteld op een werkende unit (master) en een ondergeschikte unit (slave) die het commando van de master ontvangt. Voor slave-units registreert u ID-nummers in de volgorde van commando-ontvangst van de master.
Zodra de ID-nummers zijn geregistreerd, kunnen de units linkbesturingsbewerkingen uitvoeren, zoals inputselectie, volumeregeling, aan/uit-selectie van muting, display, enz.
Bovendien heeft de F.C.B.S.-verbinding van meerdere units de functie dat de output van deze unit wordt omgeschakeld van stereo naar monauraal, zodat de unit kan werken als een monaurale uitgangsversterker. Volg de respectieve instructies om de nodige instellingen te maken.

Voorbereiding voor FCBS-verbinding

De F.C.B.S.-verbinding maken
Om meerdere PM-10-units te gebruiken, maakt u deze verbinding naast de audioverbinding.
Raadpleeg de respectieve instructies voor details over elke verbindingsfunctie.
Zorg voor het juiste aantal draagbare audioverbindingskabels voor het aantal aan te sluiten units. Elk van de volgende typen verbindingskabels is geschikt.

• Φ3.5 Monauraal mini-jack Φ3.5 monauraal mini-jack verbindingskabel

• Φ3.5 Stereo mini-jack Φ3.5 stereo mini-jack verbindingskabel


OPMERKING

• Gebruik geen verbindingskabels die weerstand bevatten.

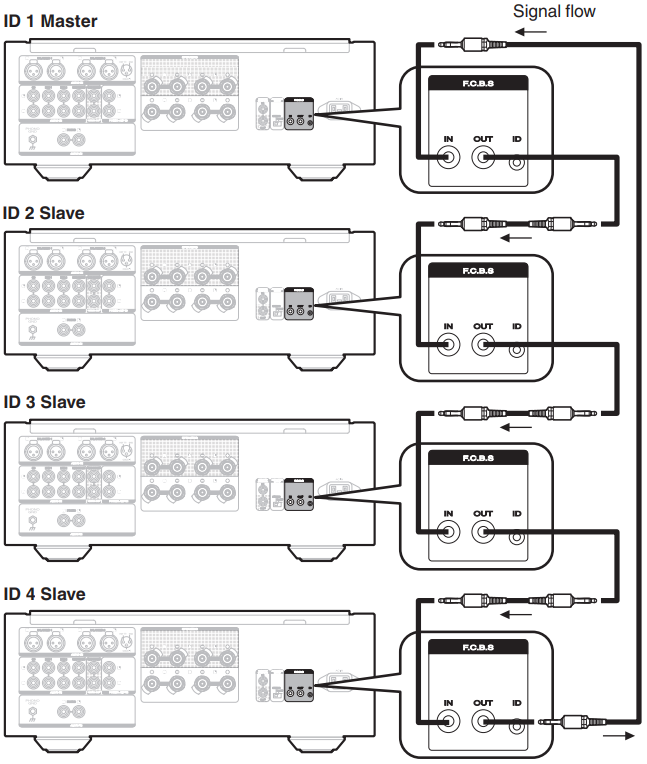

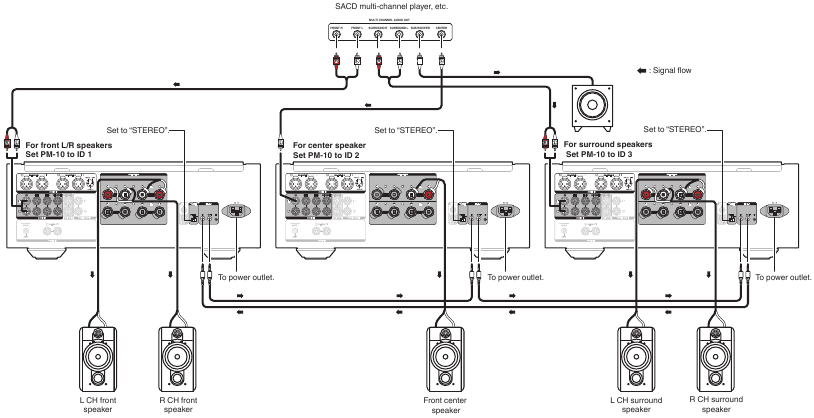

Verbindingsvoorbeeld
In de verbinding van het volgende voorbeeld fungeert een unit met ID-nummer 1 als een masterversterker om alle andere slave-units met ID-nummers 2 tot 4 te besturen.

OPMERKING

• De PM-10 F.C.B.S.-functie is alleen geldig tussen dezelfde PM-10-modellen.
• Om de stroom van meerdere F.C.B.S.-verbonden units AAN/UIT te zetten, zet u de stroom AAN in de volgorde van laagste naar hoogste ID-nummer en zet u de stroom UIT in de volgorde van hoogste naar laagste ID-nummer.

Hoe het ID-nummer voor F.C.B.S. in te stellen
Wanneer de unit wordt ingeschakeld, toont het display het ID-nummer gedurende drie seconden.
Voor een master-unit moet ID-nummer 1 worden toegewezen.
Stel voor een slave-unit een van de ID-nummers 2 tot 4 in.

1. Terwijl u F.C.B.S. ID op het achterpaneel vasthoudt, drukt u op .
2. Draai INPUT SELECTOR op de unit om een ID-nummer te selecteren.
3. Zet de unit uit.
4. Zet de unit weer aan.
   • De instelling is opgeslagen.
   • De unit die als slave is geregistreerd, toont "SLAVE" op het display.

OPMERKING

• Als u deze unit op zichzelf gebruikt als een stereo-versterker, stelt u het ID-nummer in op "0" (de standaardinstelling is "0").
• Als het ID-nummer is ingesteld op een ander nummer dan "0", kan deze unit niet worden gebruikt voor standalone-gebruik.

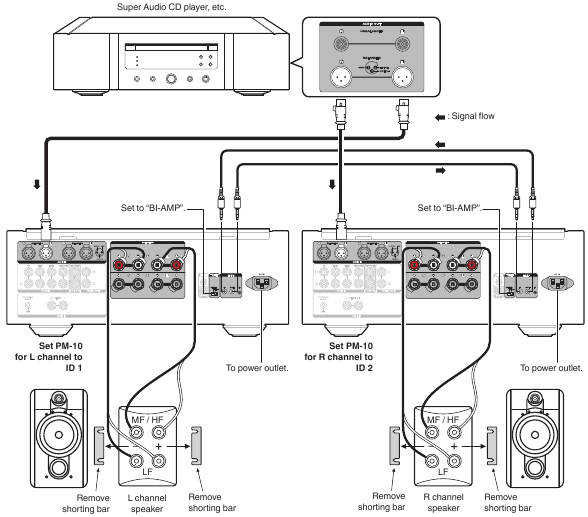

Stereo complete bi-amp-verbinding

Deze modus stelt de twee versterkers die op deze unit zijn aangesloten in staat om als één monaurale versterker te functioneren. Om deze modus te gebruiken, zijn twee F.C.B.S.-verbonden PM-10-units vereist.
Om de modus te wijzigen, gebruikt u de AMPLIFIER MODE-schakelaar op het achterpaneel terwijl de stroom is uitgeschakeld.
De onderstaande figuren tonen voorbeelddisplays in de stereo- en bi-amp-modi.

Sluit in de bi-amp-modus aan op de linker kanaalingang. De rechter kanaalingang is uitgeschakeld.
Dezelfde signalen worden uitgevoerd vanaf de linker en rechter luidsprekeraansluitingen.

OPMERKING

• Schakel altijd de stroom naar de unit UIT voordat u de instelling van de bedrijfsmodusschakelaar wijzigt. Door de stroom weer AAN te zetten, wordt de nieuwe instelling geactiveerd.
• In de bi-amp-modus kunnen de R-kanaalingangen niet worden gebruikt.
• In de bi-amp-modus worden de signalen die in het L-kanaal worden ingevoerd, uitgevoerd via beide kanalen. Daarom worden dezelfde signalen uitgevoerd vanaf het L-kanaal en het R-kanaal in RECORDER OUT, hoofdtelefoonaansluiting.
• Luidsprekersystemen die zijn aangesloten via complete bi-amp-verbindingen, moeten bi-amp-verbindingen ondersteunen. Voordat u uw luidsprekers aansluit, controleert u in de handleiding die bij de luidsprekers is geleverd of neemt u contact op met de fabrikant om te bevestigen of ze bi-amp-verbinding ondersteunen.

Aansluiting voor 5.1 meerkanaalsweergave

De drie units zijn verbonden via F.C.B.S. Bereid voor de F.C.B.S-verbinding 3 audioverbindingskabels voor en raadpleeg F.C.B.S.. (Zie "FCBS-verbinding")
Sluit de uitgangen van spelers met 5.1-kanaals analoge uitgangen aan op elk van de drie units.
Raadpleeg de handleiding die bij de subwoofer is geleverd voor verdere instructies als u een actieve subwoofer gebruikt.
Stel de ID-nummers voor de drie versterkers in zoals uitgelegd in Hoe het ID-nummer voor F.C.B.S. in te stellen. (Zie "FCBS-verbinding")

• Wanneer de ID 1-unit wordt bediend, werken de ID 2- en ID 3-units synchroon.

Luidsprekerpositionering voor Super Audio meerkanaalsgeluid

Om optimaal te genieten van Super Audio CD meerkanaalsgeluid, wordt aanbevolen om luidsprekers te plaatsen zoals gespecificeerd in ITU-R BS.775-1 van de International Telecommunication Union (ITU). Super Audio CD meerkanaalsdiscs worden opgenomen en gemixt om het optimale effect te bereiken met een luidsprekersysteem dat is ingedeeld zoals gespecificeerd in ITU-R BS.775-1.

• Bij Super Audio CD meerkanaalsdiscs worden de muzieksignalen in principe opgenomen met 5 kanalen (soms 3 - 6 kanalen), maar in sommige gevallen wordt LFE (voor subwoofer) opgenomen als een zesde kanaal.
• Elke disc geeft aan hoeveel kanalen erop zijn opgenomen.
• De basislay-out is 3 luidsprekers aan de voorkant en 2 aan de achterkant, aangezien meerkanaalsdiscs meestal 5 kanalen hebben. De 2 voorste, 1 center en 2 surround (achterste) luidsprekers moeten in een cirkel rond het luisterpunt worden geplaatst. Pas het volume van de versterker aan als u luidsprekers van verschillende formaten gebruikt.
• De locatie van de subwoofer in de afbeelding is alleen ter illustratie. Deze kan overal in de kamer worden geplaatst. Zie de handleiding die bij de subwoofer is geleverd voor instructies over aansluiting en positionering.

• ITU (International Telecommunication Union)
  De ITU is een speciale organisatie van de Verenigde Naties. Het bestaat uit een aantal organen, waarvan er één de Radio Broadcasting Section is.
  ITU-R BS in de aanbeveling die bestaat uit normen met betrekking tot omroepactiviteiten (audio), waarvan er één de ITU-R BS.775-1 is die "meerkanaals stereogeluidssystemen" regelt.

Een voorversterker aansluiten

Als u een voorversterker gebruikt, sluit u deze aan zoals hierboven wordt weergegeven, en dan kunt u deze unit gebruiken als een eindversterker.

1. Draai INPUT SELECTOR op de unit om de ingangsbron te selecteren op "POWER AMP" (Eindversterker).

• De POWER AMP IN (Eindversterker In) -aansluitingen zijn uitgerust met een korte pin-plug. Verwijder deze plug om een voorversterker aan te sluiten. Bewaar de verwijderde korte pin-plug op een veilige plaats om deze niet kwijt te raken.
• U kunt de knoppen voor het schakelen van de ingangsbron op de afstandsbediening niet gebruiken om "POWER AMP" (Eindversterker) te selecteren.

OPMERKING

• Wanneer de ingangsbron POWER AMP (Eindversterker) is, heeft het aanpassen van het volume, de demping en de balans geen effect. Pas het volume aan op de voorversterker.
• Wanneer de ingangsbron is ingesteld op POWER AMP (Eindversterker), kunt u de afstandsbediening niet gebruiken om de ingangsbron te selecteren.
• Wanneer de ingangsbron POWER AMP (Eindversterker) is, geeft de hoofdeenheid op maximaal volume uit. Controleer het uitgangsniveau op het invoerapparaat voordat u het afspeelt en pas het volume dienovereenkomstig aan.

Apparaten aansluiten met afstandsbedieningsconnectoren

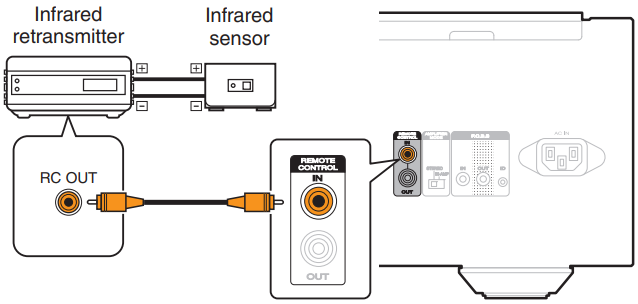

Bediending uitvoeren met RC op dit apparaat zonder visueel contact

U kunt een externe IR-ontvanger aansluiten op de REMOTE CONTROL-connectoren om bewerkingen op dit apparaat uit te voeren met de meegeleverde afstandsbediening zonder visueel contact. Dit kan nodig zijn als het apparaat verborgen is in een kast of hoek, zodat u niet rechtstreeks met de afstandsbediening naar het apparaat kunt richten.

Marantz-audioapparaten op afstand aansluiten

U kunt afstandsbedieningssignalen verzenden door eenvoudigweg een Marantz-audioapparaat aan te sluiten op de REMOTE CONTROL IN/OUT-connectoren met behulp van de afstandsbedieningskabel die bij het apparaat is geleverd.
Zet de afstandsbedieningsschakelaar op het achterpaneel van de aangesloten audiocomponent op "EXTERNAL" (extern) om deze functie te gebruiken.

Het netsnoer aansluiten

Wacht tot alle aansluitingen zijn voltooid voordat u het netsnoer aansluit.

Afspelen

Inschakelen

1. Druk op op het hoofdapparaat om de stroom in te schakelen.
   • De stroomindicator licht blauw op.
   • De standby-indicator knippert rood totdat het apparaat kan worden gebruikt.

• Druk op AMP op de afstandsbediening om de stroom vanuit de stand-bymodus in te schakelen.
• U kunt ook de INPUT SELECTOR op het hoofdapparaat draaien wanneer het apparaat in de stand-bymodus staat om de stroom in te schakelen.

De stroom naar stand-by schakelen

1. Druk op AMP op de afstandsbediening.
   Het apparaat schakelt over naar de stand-bymodus en de STANDBY-indicator licht rood op.

OPMERKING

• De stroom blijft aan sommige circuits geleverd, zelfs wanneer de stroom in de stand-bymodus staat. Wanneer u langere tijd van huis bent of op vakantie gaat, drukt u op op het hoofdapparaat om de stroom uit te schakelen, of haal de stekker uit het stopcontact.

De ingangsbron selecteren

1. Gebruik INPUT om de af te spelen ingangsbron te selecteren.
   De geselecteerde ingangsbron wordt op het display weergegeven.

• U kunt ook de ingangsbron selecteren door INPUT SELECTOR op het hoofdapparaat te draaien.

Het volume aanpassen

1. Gebruik VOLUME om het volume aan te passen.

• U kunt het volume ook aanpassen door VOLUME op het hoofdapparaat te draaien.

Het geluid tijdelijk uitschakelen (Dempen)

1. Druk op MUTE (Dempen).
   "ATT" verschijnt op het display en het geluid wordt gedempt.

• Om de demping te annuleren, drukt u nogmaals op MUTE (Dempen).

Het dempingsniveau instellen wanneer het geluid is gedempt
Het dempingsniveau kan worden ingesteld op –20 dB, –40 dB of - ∞.

• De fabrieksinstelling is - ∞.

1. Houd MUTE (Dempen) 2 seconden of langer ingedrukt.
   Het dempingsniveau verschijnt op het display.
2. Druk op MUTE (Dempen).
   De instelwaarde van het dempingsniveau verandert telkens wanneer op de knop wordt gedrukt.

• Indien niet binnen 2 seconden bediend, wordt de huidige instelling opgeslagen en keert het display terug naar normaal.

De linker- en rechterkanaalbalans aanpassen

Het volumeniveau van de linker- en rechterkanalen kan worden bijgesteld in stappen van 0,5 dB over een bereik van 0,0 - 9,0 dB.
De fabrieksinstelling is 0,0 dB (maximaal).

1. Druk op MODE/TRIM.
   Het apparaat gaat naar de niveau-aanpassingsmodus.
   • De niveauwaarde van het linkerkanaal knippert.
2. Gebruik om het niveau van het linkerkanaal aan te passen.
3. Druk op .
   De aanpassingsmodus selecteert het rechterkanaal.
   • De niveauwaarde van het rechterkanaal knippert.
4. Gebruik om het niveau van het rechterkanaal aan te passen.
5. Druk op MODE/TRIM.
   Het apparaat verlaat de aanpassingsmodus.
   • Als u een "SLAVE"-apparaat hebt aangesloten via de F.C.B.S.-aansluiting (zie "FCBS-aansluiting"), gaat u verder met de slave-instelling.

Het display en de verlichtingslamp uitschakelen

De werking van het displaycircuit kan worden gestopt om ruis van het display en het displaycircuit te minimaliseren, die het analoge audio-uitgangssignaal kunnen storen.

1. Druk op DISPLAY (Weergave).
   Telkens wanneer u op DISPLAY (Weergave) drukt, worden het display en de verlichtingslamp (blauw) tegelijkertijd in-/uitgeschakeld.

• Als u aan de VOLUME-knop draait of een andere bediening gebruikt wanneer het display is uitgeschakeld, wordt het display weer ingeschakeld. Wanneer de bediening is voltooid, wordt het display automatisch uitgeschakeld na ongeveer 2 seconden.

De verlichtingslamp altijd uitgeschakeld hebben

De volgende procedure zorgt ervoor dat de verlichtingslamp altijd is uitgeschakeld, ongeacht de in-/uitschakeling van het display.

1. Houd DISPLAY (Weergave) twee seconden of langer ingedrukt terwijl het display is verlicht.
   Houd DISPLAY (Weergave) twee seconden of langer ingedrukt terwijl de lamp altijd is uitgeschakeld om terug te keren naar de normale instelling.

CD's afspelen

In dit gedeelte wordt het afspelen van een CD als voorbeeld gebruikt.

1. Druk op op dit apparaat om de stroom in te schakelen.
2. Gebruik INPUT om de ingangsbron naar "CD" te schakelen.
   "CD" wordt weergegeven op het display van dit apparaat.
3. Speel de CD af.
4. Gebruik VOLUME om het volume aan te passen.

Opnemen

Audiosignalen die in dit apparaat worden ingevoerd, kunnen naar een extern opnameapparaat worden uitgevoerd. Bij het opnemen van audio van een afspeelapparaat dat op dit apparaat is aangesloten, kan audio worden opgenomen terwijl het afspeelapparaat nog steeds op dit apparaat is aangesloten.

1. Druk op op dit apparaat om de stroom in te schakelen.
2. Druk op INPUT om over te schakelen naar de ingangsbron waarvan u wilt opnemen.
   De geselecteerde ingangsbron wordt weergegeven op het display van dit apparaat.
3. De opname begint.
   • Raadpleeg de handleiding van het opnameapparaat voor informatie over de bediening.

Instellingen

Menuoverzicht

Standaard heeft dit apparaat aanbevolen instellingen gedefinieerd. U kunt dit apparaat aanpassen op basis van uw bestaande systeem en uw voorkeuren.

Instellingsitems	Beschrijving
PUREST	Schakelt de PUREST-modus in of uit.
PHONO	Stelt de phono-equalizer van dit apparaat in op basis van het type of de impedantie van de aan te sluiten draaitafelcartridge.
AUTO STBY (Automatische stand-by)	Stelt in of het apparaat automatisch naar de stand-bymodus moet overschakelen wanneer het apparaat langer dan 30 minuten in de stopmodus blijft.

Menubediening

1. Druk op SETUP (Instellingen).
   Het menu wordt op het display weergegeven.
2. Gebruik om het in te stellen of te bedienen menu te selecteren en druk vervolgens op ENTER (Invoeren).
3. Gebruik om naar de gewenste instelling te wijzigen.
4. Druk op ENTER (Invoeren) om de instelling in te voeren.
   • Om terug te keren naar het vorige item, drukt u op .
   • Om het menu te verlaten, drukt u op SETUP (Instellingen) terwijl het menu wordt weergegeven.
     Het display keert terug naar de normale weergave.

PUREST

Ruisbronnen die de geluidskwaliteit beïnvloeden, kunnen worden onderdrukt om een hogere afspeelkwaliteit te bereiken door alle volgende circuits te stoppen.

• Opname uitvoercircuit
• Niet-signaal staat detectiecircuit
• Koptelefoon circuit

ON:	Schakelt de hoge geluidskwaliteitsmodus (PUREST-modus) in.
OFF (Standaard):	Schakelt de hoge geluidskwaliteitsmodus (PUREST-modus) uit.

• Wanneer de PUREST-modus is ingeschakeld
  • Audio-uitvoer van de recorderuitgangsconnectoren stopt.
  • De automatische stand-by functie werkt niet meer.
  • Wanneer een hoofdtelefoon is aangesloten, wordt het hoofdtelefooncircuit geactiveerd en wordt het geluid via de hoofdtelefoon weergegeven.

PHONO

Stelt de phono-equalizer van dit apparaat in op basis van het type of de impedantie van de aan te sluiten draaitafelcartridge.

MM (Standaard):	Stel dit in voor een MM-cartridge.
MC Low:	Gebruik deze instelling voor een MC-cartridge van minder dan 10 Ω/ohm.
MC High:	Gebruik deze instelling voor een MC-cartridge van 10 Ω/ohm of hoger.

OPMERKING

• Als deze instellingswijziging wordt uitgevoerd, wordt het afspeelgeluid ongeveer 10 seconden na de wijziging uitgevoerd. (De stand-by indicator knippert rood totdat het apparaat kan worden gebruikt.)

AUTO STBY

Automatische Stand-by
Stelt in of het apparaat automatisch naar de stand-bymodus moet overschakelen wanneer er gedurende 30 minuten geen ingangssignaal en bediening is.

ON (Standaard):	Automatische stand-bymodus inschakelen.
OFF:	Automatische stand-bymodus uitschakelen.

• Het display toont de resterende tijd gedurende drie minuten voordat de apparaten in de stand-bymodus gaan.
• In F.C.B.S.-verbinding activeert alleen het ID 1-hoofdapparaat de automatische stand-bymodus. Als het ID 1-hoofdapparaat wordt bediend zonder audio-invoer, stelt u de automatische stand-bymodus uit.

Tips

Ik wil het dempingsniveau aanpassen bij het dempen van het geluid

• Het dempingsniveau kan worden ingesteld op –20 dB, –40 dB of – ∞. (Zie "Het geluid tijdelijk uitschakelen (Dempen)")

Ik wil de verlichtingslampen aan beide zijden van het hoofdapparaat uitschakelen

• Schakel de verlichtingslampinstelling uit. (Zie "Afspelen")

Ik wil twee of meer van deze apparaten gebruiken voor het afspelen van hoge kwaliteit

• Gebruik de stereo complete bi-amp-aansluitingen. (Zie "Stereo complete bi-amp-aansluiting")
• Gebruik de multi-channel afspeelaansluitingen. (Zie "Aansluiting voor 5.1 Multi-channel Afspelen")

Ik wil de afstandsbediening van dit apparaat gebruiken om een Marantz CD-speler te bedienen

• Druk op de REMOTE MODE CD-knop op de afstandsbediening om de afstandsbediening over te schakelen naar de bedieningsmodus van de CD-speler. (Zie "CD-spelerbedieningen")
• Raadpleeg ook de handleiding van de CD-speler.

Ik wil bi-wiring compatibele luidsprekers gebruiken

• Dit apparaat is compatibel met bi-wiring aansluitingen. Geniet van afspelen van hoge kwaliteit door bi-wiring aansluitingen te gebruiken. (Zie "Bi-wiring aansluiting")

Ik wil dit apparaat als een eindversterker gebruiken

• Sluit de voorversterker aan op de POWER AMP IN-connectoren van dit apparaat. (Zie "Een voorversterker aansluiten")

Ik wil een aantal circuits van dit apparaat stoppen om te genieten van het afspelen met een hogere geluidskwaliteit

• Stel "PUREST" in op "ON" in het menu. (Zie "PUREST")

Probleemoplossing

Als er een probleem optreedt, controleer dan eerst het volgende:

1. Zijn de aansluitingen correct?
2. Wordt het apparaat bediend zoals beschreven in de handleiding?
3. Werken de andere apparaten correct?

Als dit apparaat niet goed werkt, controleer dan de overeenkomstige symptomen in dit gedeelte.
Als de symptomen niet overeenkomen met de symptomen die hier worden beschreven, raadpleeg dan uw dealer, aangezien dit te wijten kan zijn aan een fout in dit apparaat. Koppel in dit geval onmiddellijk de stroomtoevoer los en neem contact op met de winkel waar u dit apparaat hebt gekocht.

Stroom gaat niet aan/Stroom is uitgeschakeld
Symptoom	Oorzaak / Oplossing	Zie Sectie
Stroom gaat niet aan.	Controleer of de stekker correct in het stopcontact zit.	"Het netsnoer aansluiten"
Stroom wordt automatisch uitgeschakeld.	De Auto Standby-modus is ingeschakeld. Wanneer er ongeveer 30 minuten verstrijken zonder audio-invoer en geen bediening op het apparaat, gaat dit apparaat automatisch in de standby-modus. Om de Auto Standby-modus uit te schakelen, stelt u "AUTO STBY" in het menu in op "OFF" (UIT).	"AUTO STBY"
De stroom wordt uitgeschakeld en de STANDBY-indicator knippert ongeveer elke 0,5 seconden rood.	Het beveiligingscircuit is geactiveerd vanwege een temperatuurstijging in dit apparaat. Schakel de stroom uit, wacht ongeveer een uur totdat dit apparaat voldoende is afgekoeld en schakel de stroom vervolgens weer in.	"Uitleg van termen"
	Installeer dit apparaat opnieuw op een plaats met goede ventilatie.	-
	Controleer de luidsprekeraansluitingen. Het beveiligingscircuit is mogelijk geactiveerd omdat luidsprekerkabelkern draden met elkaar in contact zijn gekomen of een kerndraad is losgekoppeld van de connector en in contact is gekomen met het achterpaneel van dit apparaat. Nadat u het netsnoer hebt losgekoppeld, neemt u corrigerende maatregelen, zoals het stevig opnieuw draaien van de kerndraad of het verzorgen van de connector, en sluit u de draad vervolgens weer aan.	"Luidsprekers aansluiten"
	Zet het volume lager en schakel de stroom weer in.	"Afspelen"
	Het versterkercircuit van dit apparaat is defect. Koppel het netsnoer los en neem contact op met onze klantenservice.	-
Bewerkingen kunnen niet worden uitgevoerd via de afstandsbediening
Symptoom	Oorzaak / Oplossing	Zie Sectie
Bewerkingen kunnen niet worden uitgevoerd via de afstandsbediening.	Batterijen zijn versleten. Vervang ze door nieuwe batterijen.	"Over de afstandsbediening"
	Bedien de afstandsbediening op een afstand van ongeveer 7 m van dit apparaat en onder een hoek van 30°.	"Over de afstandsbediening"
	Verwijder alle obstakels tussen dit apparaat en de afstandsbediening.	-
	Plaats de batterijen in de juiste richting en controleer de q- en w-markeringen. De afstandsbedieningssensor van de set wordt blootgesteld aan sterk licht (direct zonlicht, fluorescentielamp met invertertype, enz.). Verplaats de set naar een	"Over de afstandsbediening"
	De afstandsbedieningssensor van de set wordt blootgesteld aan sterk licht (direct zonlicht, fluorescentielamp met invertertype, enz.). Verplaats de set naar een plaats waar de afstandsbedieningssensor niet wordt blootgesteld aan sterk licht. Bij gebruik van een 3D-videoapparaat werkt de afstandsbediening van dit apparaat mogelijk niet vanwege de effecten van infraroodcommunicatie	-
	Bij gebruik van een 3D-videoapparaat werkt de afstandsbediening van dit apparaat mogelijk niet vanwege de effecten van infraroodcommunicatie tussen eenheden (zoals tv en brillen voor 3D-weergave). Pas in dit geval de richting van de eenheden met de 3D-communicatiefunctie en hun afstand aan om ervoor te zorgen dat ze de bediening vanaf de afstandsbediening van dit apparaat niet beïnvloeden.	-
	Druk op de REMOTE MODE AMP-knop om de bedieningsmodus van de afstandsbediening te schakelen naar "AMP".	"Afstandsbediening"
Er komt geen geluid uit
Symptoom	Oorzaak / Oplossing	Zie Sectie
Er komt geen geluid uit de luidsprekers.	Controleer de aansluitingen voor alle apparaten.	"Luidsprekers aansluiten"
	Steek de aansluitkabels helemaal in.	-
	Controleer of de ingangsconnectoren en uitgangsconnectoren niet omgekeerd zijn aangesloten.	-
	Controleer kabels op schade.	-
	Controleer of de luidsprekerkabels correct zijn aangesloten. Controleer of de kabelkern draden in contact komen met het metalen deel op de luidsprekeraansluitingen.	"Luidsprekers aansluiten"
	Draai de luidsprekeraansluitingen stevig vast. Controleer de luidsprekeraansluitingen op losheid.	"Luidsprekers aansluiten"
	Controleer of de juiste ingangsbron is geselecteerd.	"De ingangsbron selecteren"
	Pas het volume aan.	"Het volume aanpassen"
	Annuleer de dempingsmodus.	"Het geluid tijdelijk uitschakelen (Dempen)"
	Er wordt geen geluid uitgevoerd via de luidsprekers wanneer een hoofdtelefoon is aangesloten.	"Namen en functies van onderdelen"
Het gewenste geluid komt er niet uit
Symptoom	Oorzaak / Oplossing	Zie Sectie
Er komt geen geluid uit een specifieke luidspreker.	Controleer of de luidsprekerkabels correct zijn aangesloten.	"Luidsprekers aansluiten"
	Pas de balans van het linker- en rechterkanaal aan.	"De balans van het linker- en rechterkanaal aanpassen"
Het linker- en rechterkanaal van stereogeluid zijn omgekeerd.	Controleer of de linker- en rechterluidspreker zijn aangesloten op de juiste luidsprekeraansluitingen.	"Luidsprekers aansluiten"
Geluid wordt onderbroken of er treedt ruis op
Symptoom	Oorzaak / Oplossing	Zie Sectie
Bij het afspelen van een plaat is het geluid vervormd.	Pas de juiste naalddruk aan.	-
	Controleer de punt van de naald.	-
	Vervang de cartridge.	-
Bij het afspelen van een plaat komt er een brommend geluid uit de luidsprekers.	Controleer of de draaitafel correct is aangesloten.	"Een afspeelapparaat aansluiten"
	Als er een tv of AV-apparaat in de buurt van de draaitafel staat, kunnen dergelijke apparaten het afspeelgeluid beïnvloeden. Installeer de draaitafel op een locatie zo ver mogelijk van de tv of andere AV-apparaten.	-
Bij het afspelen van een plaat komt er een brommend geluid uit de luidsprekers wanneer het volume hoog is. (Huileffect)	Installeer de draaitafel en luidsprekers zo ver mogelijk van elkaar verwijderd.	"Een afspeelapparaat aansluiten"
	De trillingen van de luidsprekers worden via de vloer naar de speler overgebracht. Gebruik kussens, enz. om de trillingen van de luidsprekers te absorberen.	-

Foutmeldingen

Wanneer meerdere versterkers zijn aangesloten via F.C.B.S., kunnen de foutmeldingen die in de onderstaande tabel worden beschreven op het display worden weergegeven. In een dergelijk geval kan de instelling van het ID-nummer of de aansluiting van de externe kabel defect zijn. Controleer het ID-nummer of de aansluiting van de externe kabel, verwijzend naar de onderstaande tabel. Zie "Hoe het ID-nummer voor F.C.B.S. in te stellen" voor meer informatie over het instellen van het ID-nummer.

Indicatie	Betekenis	Oorzaak / Oplossing
ERROR 02	Meerdere versterkers nemen ID-nr. 2.	Wijs verschillende ID-nummers toe aan de versterkers.
ERROR 03	Meerdere versterkers nemen ID-nr. 3.
ERROR 04	Meerdere versterkers nemen ID-nr. 4.
ERROR 11	De versterkers met ID-nr. 2-4 kunnen niet communiceren met de versterker met ID-nr. 1.	Als de versterker met ID-nr. 1 niet is ingeschakeld, schakel deze dan IN (AAN). Controleer of de externe kabel correct is aangesloten.
ERROR 12	De versterker met ID-nr. 1 kan niet communiceren met de versterkers met ID-nr. 2-4.	Als meerdere versterkers ID-nr. 1 gebruiken, stel dan de ID-nummers correct in. Als de versterker met ID-nr. 1 is aangesloten op de versterker met ID-nr. 0, stel dan de ID-nummers correct in. Controleer of de externe kabel correct is aangesloten.

Uitleg van termen

MM/MC cartridge
Er zijn twee soorten cartridges voor draaitafels: MM (Moving Magnet) en MC (Moving Coil). Aangezien de uitgangsniveaus voor deze twee soorten cartridges verschillen, moet de instelling van de phono-equalizer die in dit apparaat is gemonteerd, worden aangepast aan het type cartridge voor uw draaitafel. Wijzig deze instelling in de sectie "PHONO" van het instellingenmenu. (Zie "PHONO")

Luidsprekerimpedantie
Dit is een AC-weerstandswaarde, aangegeven in Ω (ohm). Er kan meer vermogen worden verkregen wanneer deze waarde kleiner is.

Beveiligingscircuit
Dit is een functie om schade aan apparaten in de voeding te voorkomen wanneer een afwijking optreedt, zoals een overbelasting, overspanning of overtemperatuur om welke reden dan ook. Als er een storing optreedt in dit apparaat, knippert de stroomindicator rood en schakelt het apparaat over naar de stand-by modus (standby-modus).

Specificaties

RMS-vermogen (Gelijktijdige aansturing van beide kanalen):	200 W x 2 (8 Ω/ohm belasting, 1 kHz, T.H.D. 0,05%) 400 W x 2 (4 Ω/ohm belasting, 1 kHz, T.H.D. 0,1%)
Totale harmonische vervorming (1 kHz, gelijktijdige aansturing van beide kanalen, 100 W, 8 Ω/ohm belasting):	0,005%
Frequentiebereik (CD, 1 W, 8 Ω/ohm belasting):	5 Hz – 50 kHz ±3 dB
Dempingsfactor (8 Ω/ohm belasting, 20 Hz – 20 kHz):	500
Ingangsgevoeligheid/Ingangsimpedantie
PHONO (MC laag):	280 μV/33 Ω/ohm
PHONO (MC hoog):	280 μV/133 Ω/ohm
PHONO (MM):	2,6 mV/47 kΩ/kohm
BALANCED:	880 mV/40 kΩ/kohm
CD/LINE/RECORDER:	440 mV/20 kΩ/kohm
POWER AMP:	1,5 V/20 kΩ/kohm
Maximaal toelaatbaar PHONO-ingangsniveau (1 kHz)
MC:	8 mV
MM:	80 mV
RIAA-afwijking (20 Hz – 20 kHz):	±0,5 dB
S/N (IHF-A, 8 Ω/ohm belasting)
PHONO (MC):	76 dB (0,5 mV Ingang, 1 W Uitgang)
PHONO (MM):	88 dB (5 mV Ingang, 1 W Uitgang)
BALANCED:	111 dB (4 V Ingang, Nominaal uitgangsvermogen)
CD/LINE/RECORDER:	111 dB (2 V Ingang, Nominaal uitgangsvermogen)
Stroomvereiste:	AC 230 V, 50/60 Hz
Stroomverbruik:	270 W
Stroomverbruik in stand-by modus (standby-modus):	0,3 W

Met het oog op verbetering kunnen de specificaties en het ontwerp zonder voorafgaande kennisgeving worden gewijzigd.

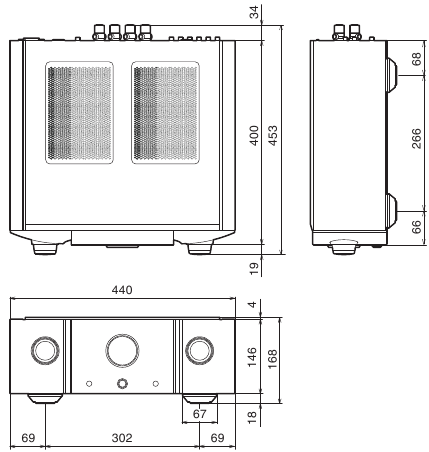

• Afmetingen (Eenheid: mm)

• Gewicht: 21,3 kg

www.marantz.com

Referenties

• Marantz™ - Kwaliteitsontvangers, versterkers en hifi-componenten

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Marantz PM-10 - Geïntegreerde Versterker Handleiding

Beschikbare talen
