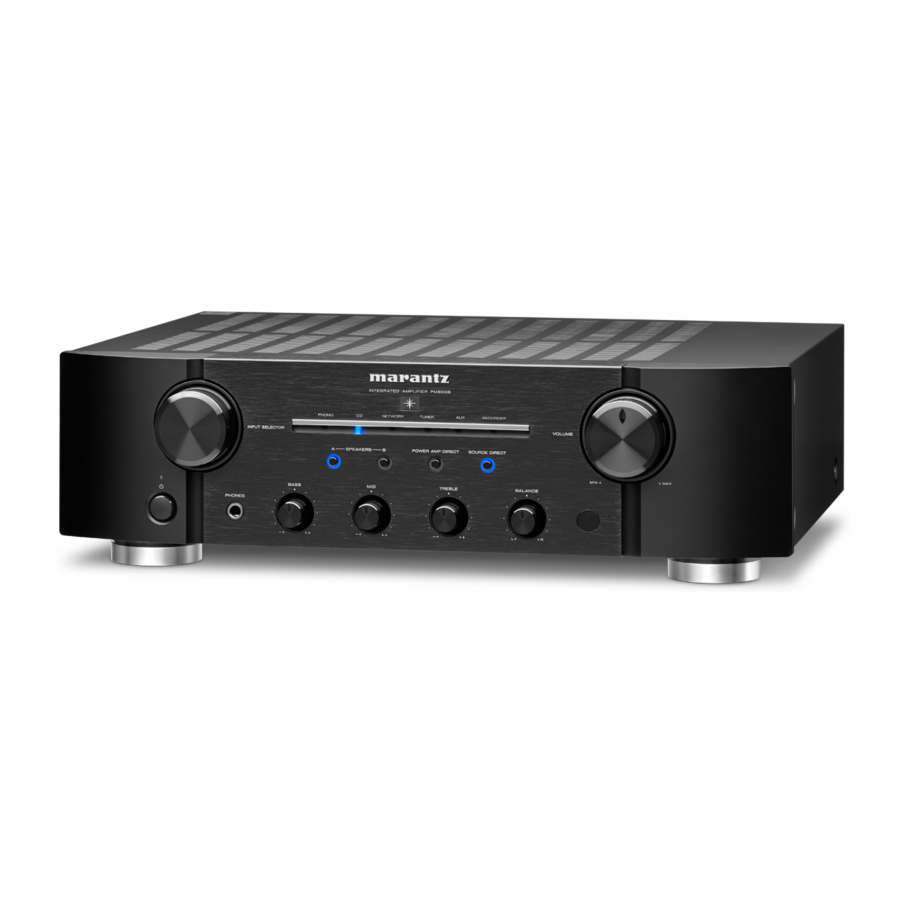

Marantz PM8006 - Handleiding geïntegreerde versterker

Lees deze gebruikershandleiding zorgvuldig door voordat u het product gebruikt om een correcte werking te garanderen.

Bewaar deze handleiding na het lezen om deze later te kunnen raadplegen.

Accessoires

Controleer of de volgende onderdelen met het product zijn meegeleverd.

Snelstartgids	CD-ROM (Gebruikershandleiding)	Veiligheidsinstructies	Voorzorgsmaatregelen bij het gebruik van batterijen
Netsnoer	Afstandsbediening (RC001PMND)	R03/AAA-batterijen

De batterijen plaatsen

1. Verwijder het achterdeksel in de richting van de pijl en verwijder het.

2. Plaats twee batterijen correct in het batterijvak, zoals aangegeven.

3. Plaats de achterklep terug.

OPMERKING

• Om schade of lekkage van batterijvloeistof te voorkomen:
  • Gebruik geen nieuwe batterij samen met een oude.
  • Gebruik geen twee verschillende soorten batterijen.
• Verwijder de batterijen uit de afstandsbediening als deze langere tijd niet wordt gebruikt.
• Als de batterijvloeistof lekt, veegt u de vloeistof voorzichtig weg van de binnenkant van het batterijcompartiment en plaatst u nieuwe batterijen.

Bereik van de afstandsbediening

Richt de afstandsbediening op de afstandsbedieningssensor tijdens de bediening.

Kenmerken

Geluid van hoge kwaliteit

• Volledig discrete current feedback-versterker
  Het gepatenteerde Marantz current-feedbackcircuit, dat discrete componenten gebruikt, is toegepast in de voorversterker en eindversterker. Het is een snelle versterker die gebruikmaakt van de technologie die is ontwikkeld voor de hoogwaardigere versterkers.
• HDAM^®SA3-module
  Dit apparaat bevat de HDAM^®SA3 die is ontwikkeld voor highend-modellen. De HDAM^®SA3 is opgenomen in vele componenten, zoals de current feedback-phono-equalizer.
• Verbeterd vermogen voor momentane stroomvoorziening
  Het is algemeen bekend dat de geluidskwaliteit niet noodzakelijkerwijs hetzelfde is, zelfs niet als versterkers dezelfde specificaties hebben. Marantz beschouwt de voeding om luidsprekers aan te sturen als de oorzaak. De eindversterker van dit apparaat heeft de mogelijkheid om kortstondig een stroom van 45 A of meer te leveren om luidsprekers krachtig aan te sturen.
• Short-power-line indeling
  Voor een sterke momentane stroomvoorziening verenigt een short-power-line indeling het voedingscircuit en de uitgangstrap van het eindversterkergedeelte. Deze indeling maakt het mogelijk om de grote stroomlijnen via de kortste route aan te sluiten en tegelijkertijd de linker- en rechterkanalen symmetrisch te rangschikken.
• CD direct bufferversterker
  Een input bufferversterker exclusief voor CD is in de buurt van de CD-ingang geplaatst. Dit is een snelle bufferversterker gemaakt met discrete componenten, die interferentie tussen het rechter- en linkerkanaal vermijdt en de signalen met een zeer hoge getrouwheid naar de voorversterker kan sturen.
• Nieuw ontwikkeld circuit
  Als een phono-equalizer-versterker voor MM-cartridges is er een nieuw phono-equalizercircuit ontwikkeld voor de PM8006.
• Dubbel afgeschermde triodale transformator
  Het apparaat is uitgerust met een ringkerntransformator om trillingen en lekflux specifiek voor de transformator te minimaliseren. Vooral om lekflux, die de geluidskwaliteit beïnvloedt, te verminderen, is de periferie dubbel afgeschermd, met behulp van een kernring en een korte ring.
• Blokcondensator met grote capaciteit
  Het apparaat is uitgerust met een nieuw ontwikkelde condensator met een grote capaciteit van 18000 μF die de concepten van high-end apparaten in het voedingscircuit van de eindversterker integreert.
• Drievoudige bodemplaat om trillingen te minimaliseren

Hoge prestaties

• Tri-tone regeling
  Dit apparaat is uitgerust met een toonregelfunctie waarmee de sterkte van het middenbereik en het lage en hoge bereik kan worden aangepast.
• Power Amplifier Direct In-modus
  In deze modus werkt dit apparaat als een eindversterker.
• Twee sets luidsprekeruitgangen
  Naast het gebruik van twee sets luidsprekers (Speakers A en Speakers B), kunt u verbinding maken met bi-wiring luidsprekers met aparte ingangen voor hoog en laag bereik. Het apparaat heeft schroefklemmen die dikke audiokabels kunnen aansluiten.

Eenvoudige bediening

• Systeemafstandsbediening
  Dit apparaat wordt geleverd met een systeemafstandsbediening die ook de Network CD Player ND8006 van Marantz kan bedienen.

Namen en functies van onderdelen

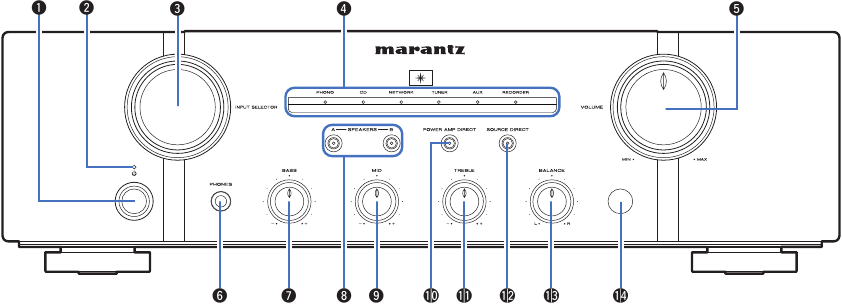

Voorpaneel

1. Aan/uit-knop ( )
   Hiermee schakelt u de stroom in/uit.
2. Stroomindicator
   Deze brandt als volgt, afhankelijk van de stroomstatus:
   • Stroom aan: Uit
   • Stand-by: Rood
   • Stroom uit: Uit

3. INPUT SELECTOR-knop
   Hiermee selecteert u de invoerbron.
4. Ingangsindicatoren
5. VOLUME-knop
   Hiermee regelt u het volume.
6. Koptelefoonaansluiting (PHONES)
   Wordt gebruikt om een hoofdtelefoon aan te sluiten.
   Schakel de luidsprekeruitgang uit wanneer u een hoofdtelefoon gebruikt.
   OPMERKING
   • Om gehoorbeschadiging te voorkomen, mag u het volume niet te hoog zetten wanneer u een hoofdtelefoon gebruikt.
7. BASS-bedieningsknop
   Met deze instelling past u het volume aan voor de bas.
8. Luidsprekerschakelknop/indicatoren (SPEAKERS A/B)
   Hiermee selecteert u de luidspreker voor audio-uitvoer.
9. MID-bedieningsknop
   Met deze instelling past u het volume aan voor het middenbereik.
10. Knop/indicator voor directe eindversterkermodus (POWER AMP DIRECT)
    Hiermee schakelt u de directe eindversterkermodus in/uit.
11. TREBLE-bedieningsknop
    Met deze instelling past u het volume aan voor de hoge tonen.
12. Knop/indicator SOURCE DIRECT
    Hiermee schakelt u de source direct-modus in/uit.
13. BALANCE-bedieningsknop
    Hiermee past u de balans aan van het volume dat uit de linker- en rechterluidspreker komt.
14. Afstandsbedieningssensor
    Deze ontvangt signalen van de afstandsbediening.

• 7, 9, 11 en 13 kunnen worden aangepast wanneer 12 uit is (Source direct-modus is uitgeschakeld).

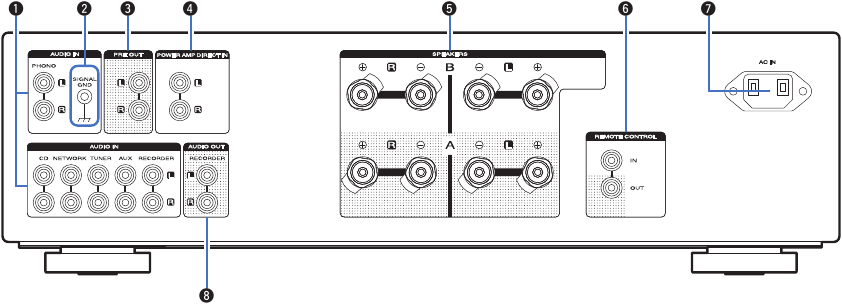

Achterpaneel

1. Analoge audio-ingangsaansluitingen (AUDIO IN)
   Wordt gebruikt om apparaten aan te sluiten die zijn uitgerust met analoge audio-uitgangsaansluitingen.
   • "Een afspeelapparaat aansluiten"
   • "Een opnameapparaat aansluiten"
2. SIGNAL GND-aansluiting
   Wordt gebruikt om de aardingsdraad van een draaitafel aan te sluiten.

3. PRE OUT-aansluitingen
   Gebruik deze om apparatuur toe te voegen, zoals een eindversterker of subwoofer.

   • Raadpleeg bij het aansluiten van een subwoofer ook de gebruiksaanwijzing van de subwoofer.
4. Directe eindversterkeraansluitingen (POWER AMP DIRECT IN)
   Wordt gebruikt om een voorversterker aan te sluiten wanneer dit apparaat als eindversterker wordt gebruikt.
5. Luidsprekeraansluitingen (SPEAKERS)
   Wordt gebruikt om luidsprekers aan te sluiten.
6. Ingangs-/uitgangsaansluitingen voor afstandsbediening (REMOTE CONTROL)
   Wordt gebruikt om verbinding te maken met een Marantz-audioapparaat dat compatibel is met de afstandsbedieningsfunctie.
7. AC-ingang (AC IN)
   Wordt gebruikt om het netsnoer aan te sluiten.
8. AUDIO OUT-aansluitingen (RECORDER)
   Wordt gebruikt om de ingangsaansluiting van een recorder aan te sluiten.

Afstandsbediening

Dit apparaat bedienen

1. Signaalzender afstandsbediening
   Deze zendt signalen uit van de afstandsbediening.
2. Selectieknoppen invoerbron (INPUT )
   Hiermee selecteert u de invoerbron.
3. MUTE-knop ()
   Hiermee dempt u de audio-uitvoer.
4. AMP POWER-knop ()
   Hiermee schakelt u de stroom in/uit (stand-by).
5. SOURCE DIRECT-knop
   Hiermee schakelt u de source direct-modus in/uit.
6. VOLUME-knoppen ()
   Hiermee regelt u het volume.

Netwerk-cd-spelerbedieningen

Een Marantz-netwerk-cd-speler kan worden bediend.

1. POWER-knop ()
2. SLEEP-knop
3. Selectieknoppen invoerbron
4. Systeemknoppen
   • Skip-knoppen ( )
   • Afspeel-/pauzeknop ()
   • Stopknop ()
5. FAVORITES CALL / ADD-knoppen
6. QUEUE-knop
7. ENTER-knop
8. Cursorknoppen ()
9. BACK-knop
10. Cijferknoppen (0 – 9, +10)
11. PROGRAM-knop
12. RANDOM-knop ( )
13. DIMMER-knop
14. VOLUME-knoppen ()
15. OPTION-knop
16. MUTE-knop ()
17. SETUP-knop
18. CLEAR-knop
19. Informatieknop (INFO)
20. REPEAT-knop ( )

• De afstandsbediening werkt mogelijk niet op sommige producten.
• 14 en 16 werken alleen als de afstandsbedieningscode is ingesteld op de bedieningsmodus van de netwerk-cd-speler. Zie de gebruiksaanwijzing van uw Marantz-netwerk-cd-speler voor meer informatie.

Aansluitingen

OPMERKING

• Steek de stekker pas in het stopcontact als alle aansluitingen zijn voltooid.
• Bundel de stroomkabels niet samen met aansluitkabels. Dit kan resulteren in gebrom of ruis.

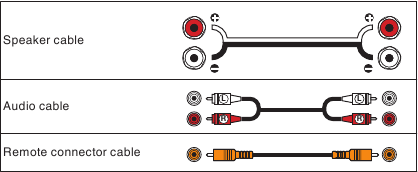

Kabels die voor aansluitingen worden gebruikt

Zorg voor de benodigde kabels op basis van de apparaten die u wilt aansluiten.

Luidsprekers aansluiten

OPMERKING

• Haal de stekker van dit apparaat uit het stopcontact voordat u de luidsprekers aansluit.
• Sluit aan zodat de kerndraden van de luidsprekerkabel niet uit de luidsprekerklem steken. Het beveiligingscircuit kan worden geactiveerd als de kerndraden het achterpaneel raken of als de + en - kanten elkaar raken. ("Beveiligingscircuit")
• Raak de luidsprekerklemmen nooit aan terwijl het netsnoer is aangesloten. Dit kan leiden tot een elektrische schok.
• Gebruik luidsprekers met impedanties binnen de onderstaande bereiken, afhankelijk van de manier waarop ze worden gebruikt.

Luidsprekeraansluitingen die op dit apparaat worden gebruikt	Aantal aangesloten luidsprekers	Luidsprekerimpedantie
SPEAKERS A (Standaardaansluiting)	2 (één set)	4 – 16 Ω/ohm
SPEAKERS B	2 (één set)	4 – 16 Ω/ohm
SPEAKERS A en SPEAKERS B	4 (twee sets)	8 – 16 Ω/ohm
SPEAKERS A en SPEAKERS B (Bi-wiring-aansluiting)	2 (één set)	4 – 16 Ω/ohm

De luidsprekerkabels aansluiten

Controleer zorgvuldig de linker- (L) en rechterkanalen (R) en de + (rode) en - (witte) polariteiten op de luidsprekers die op dit apparaat worden aangesloten en zorg ervoor dat u de kanalen en polariteiten correct aansluit.

1. Verwijder ongeveer 10 mm van de mantel van de punt van de luidsprekerkabel en draai de kerndraad vervolgens stevig in elkaar of sluit hem aan.

2. Draai de luidsprekeraansluiting tegen de klok in om deze los te maken.

3. Steek de kerndraad van de luidsprekerkabel helemaal in de luidsprekeraansluiting.

4. Draai de luidsprekeraansluiting met de klok mee om hem vast te draaien.


   Spatbordconnector

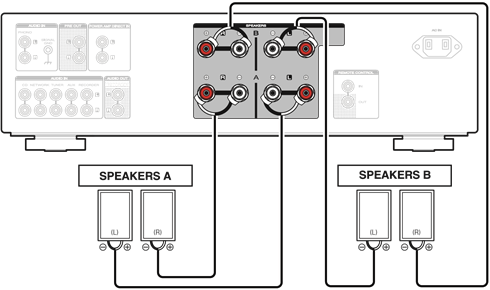

Speaker A/B-aansluiting

Dit apparaat is uitgerust met twee sets luidsprekeraansluitingen (SPEAKER A en SPEAKER B). Op elke set aansluitingen kan één set luidsprekers worden aangesloten, en er kunnen in totaal twee sets luidsprekers worden aangesloten.

Hetzelfde signaal wordt uitgevoerd vanaf de SPEAKERS A- en SPEAKERS B-aansluitingen.

Wanneer slechts één set luidsprekers moet worden aangesloten, gebruikt u de SPEAKERS A- of SPEAKERS B-aansluitingen.

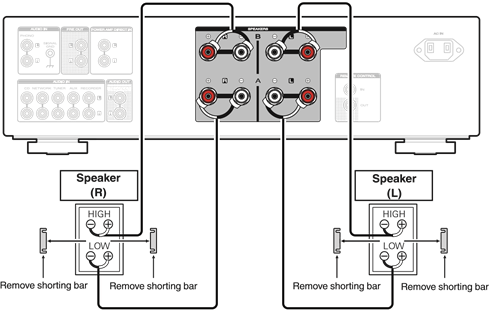

Bi-wiring-aansluiting

Deze aansluiting beperkt de effecten van signaalinterferentie tussen de luidsprekers voor het hoge bereik (tweeters) en de luidsprekers voor het lage bereik (woofers, waardoor u kunt genieten van weergave van hoge kwaliteit.

Wanneer u bi-wiring gebruikt met bi-wireable luidsprekers, sluit u de midden- en hoge-tonen-aansluitingen aan op SPEAKERS B (of SPEAKERS A), de lage-tonen-aansluitingen op SPEAKERS A (of SPEAKERS B).

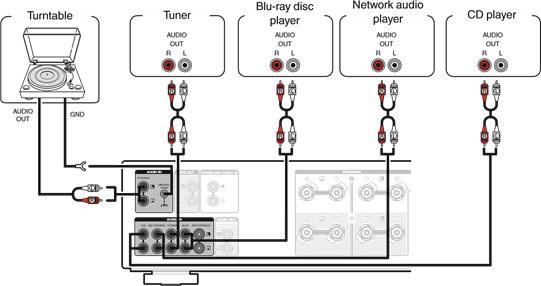

Een afspeelapparaat aansluiten

U kunt draaitafels, tuners, Blu-ray disc-spelers, netwerkaudiospelers en cd-spelers op dit apparaat aansluiten.

Dit apparaat is compatibel met draaitafels die zijn uitgerust met een moving magnet (MM) phono-element. Wanneer u een draaitafel met een moving coil (MC)-element met lage output aansluit, gebruikt u een in de handel verkrijgbare MC-hoofdversterker of een step-up transformator.

Als u de ingangsbron van dit apparaat instelt op "PHONO" en u per ongeluk het volume verhoogt zonder dat er een draaitafel is aangesloten, hoort u mogelijk een bromtoon uit de luidsprekers.

OPMERKING

• De aardaansluiting (SIGNAL GND) van dit apparaat is niet bedoeld voor veiligheidsaarding. Als deze aansluiting is aangesloten wanneer er veel ruis is, kan de ruis worden verminderd. Houd er rekening mee dat afhankelijk van de draaitafel het aansluiten van de aardleiding het omgekeerde effect kan hebben en de ruis kan versterken. In dit geval is het niet nodig om de aardleiding aan te sluiten.

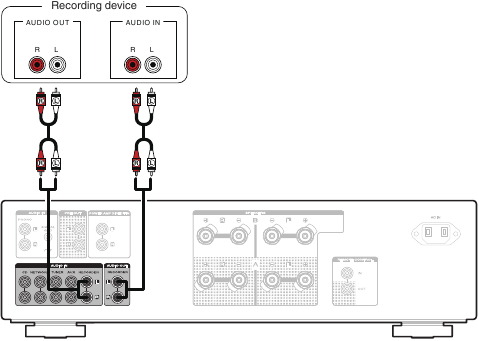

Een opnameapparaat aansluiten

OPMERKING

• Steek nooit de kortsluitpen in de opname-uitgangsaansluitingen (AUDIO OUT RECORDER). Dit kan leiden tot schade.

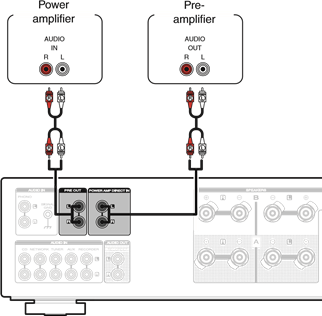

Een voorversterker of eindversterker aansluiten

Sluit een eindversterker aan op het apparaat om het als voorversterker te gebruiken, of sluit een voorversterker aan op het apparaat om het als eindversterker te gebruiken.

• Wanneer een voorversterker op dit apparaat is aangesloten en het apparaat als eindversterker wordt gebruikt, schakelt u de directe eindversterkermodus in.

OPMERKING

• Steek nooit de kortsluitpen in de PRE OUT-aansluitingen. Dit kan leiden tot schade.

Apparaten aansluiten met aansluitingen voor afstandsbediening

Bewerkingen uitvoeren met de afstandsbediening op dit apparaat zonder visueel contact

U kunt een externe IR-ontvanger aansluiten op de REMOTE CONTROL-aansluitingen om bewerkingen op dit apparaat uit te voeren met de meegeleverde afstandsbediening zonder visueel contact. Dit kan nodig zijn als het apparaat is verborgen in een kast of hoek, zodat u niet rechtstreeks met de afstandsbediening op het apparaat kunt richten.

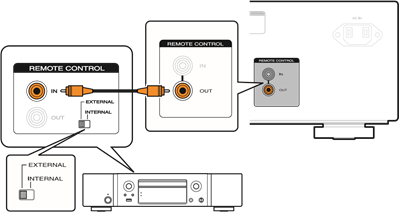

Audioapparaten van Marantz op afstand aansluiten

U kunt signalen van de afstandsbediening eenvoudig verzenden door een audioapparaat van Marantz aan te sluiten op de REMOTE CONTROL IN/OUT-aansluitingen met behulp van de afstandsbedieningskabel die bij het apparaat is geleverd.

Zet de afstandsbedieningsschakelaar op het achterpaneel van de aangesloten audiocomponent op "EXTERNAL" om deze functie te gebruiken.

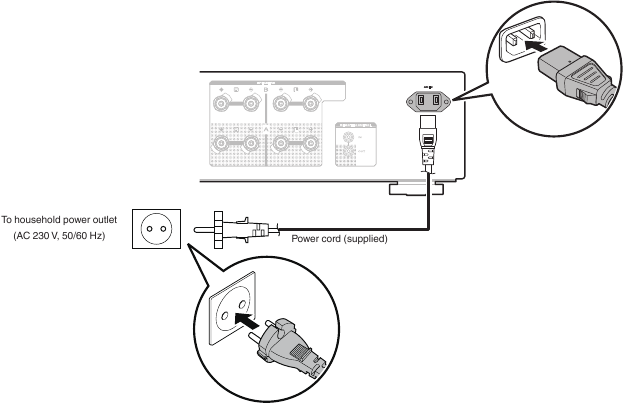

Het netsnoer aansluiten

Nadat u alle aansluitingen hebt voltooid, steekt u de stekker in het stopcontact.

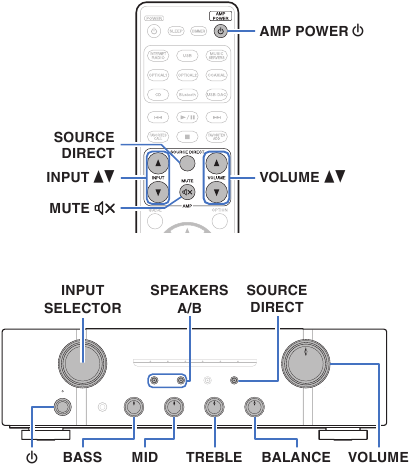

Afspelen

De stroom inschakelen

1. Druk op op het hoofdapparaat om de stroom in te schakelen.
   De ingangsindicator voor de geselecteerde bron licht blauw op.

• Druk op AMP POWER op de afstandsbediening om de stroom vanuit de stand-bymodus in te schakelen.
• U kunt de INPUT SELECTOR op het hoofdapparaat ook draaien wanneer het apparaat in de stand-bymodus staat om de stroom in te schakelen.

OPMERKING

• Draai VOLUME op het hoofdapparaat om het volume op het laagste niveau in te stellen voordat u de stroom inschakelt.

De stroom naar stand-by schakelen

1. Druk op AMP POWER op de afstandsbediening.
   De stroomindicator licht rood op.

OPMERKING

• Er blijft stroom naar sommige circuits gaan, zelfs wanneer de stroom in de stand-bymodus staat. Wanneer u voor langere tijd van huis gaat of op vakantie gaat, drukt u op op het hoofdapparaat om de stroom uit te schakelen, of haal de stekker uit het stopcontact.

De luidsprekers voor audio-uitvoer selecteren

1. Gebruik SPEAKERS A/B op het hoofdapparaat om het luidsprekersysteem te selecteren dat voor weergave moet worden gebruikt.
   De indicator van de geselecteerde luidsprekers licht op.

• Wanneer u een hoofdtelefoon gebruikt, drukt u op SPEAKERS A/B om alle indicatoren uit te schakelen en de audio-uitvoer van de luidsprekeraansluitingen uit te schakelen.

De invoerbron selecteren

1. Gebruik INPUT om de invoerbron te selecteren die moet worden afgespeeld.
   De indicator van de geselecteerde invoerbron licht blauw op.

• U kunt de invoerbron ook selecteren door INPUT SELECTOR op het hoofdapparaat te draaien.

Het volume aanpassen

1. Gebruik VOLUME om het volume aan te passen.

• U kunt het volume ook aanpassen door VOLUME op het hoofdapparaat te draaien.

Het geluid tijdelijk uitschakelen (Dempen)

1. Druk op MUTE .
   De indicator van de momenteel ingestelde invoerbron licht rood op.

• Om het dempen te annuleren, drukt u nogmaals op MUTE .

De toon aanpassen

1. Druk op SOURCE DIRECT om de directe bronmodus uit te schakelen.
   De SOURCE DIRECT-indicator gaat uit.
2. Draai de BASS, MID, TREBLE en BALANCE op dit apparaat om de toon aan te passen.

• U kunt ook op SOURCE DIRECT op het hoofdapparaat drukken om de directe bronmodus uit te schakelen.

Cd's afspelen

In dit gedeelte wordt het afspelen van een cd als voorbeeld gebruikt.

1. Druk op op het hoofdapparaat om de stroom in te schakelen.
2. Gebruik INPUT om de invoerbron naar "CD" te schakelen.
   De "CD"-invoerindicator licht blauw op.
3. Speel de cd af.
4. Gebruik VOLUME om het volume aan te passen.

Afspelen in directe bronmodus

Het signaal gaat niet door de toonregelcircuits (BASS, MID, TREBLE en BALANCE), wat resulteert in weergave van een hogere geluidskwaliteit.

1. Druk op SOURCE DIRECT om de directe bronmodus in te schakelen.
   De SOURCE DIRECT-indicator gaat branden.

Opnemen

Audiosignalen die in dit apparaat worden ingevoerd, kunnen worden uitgevoerd naar een extern opnameapparaat. Bij het opnemen van audio van een afspeelapparaat dat op dit apparaat is aangesloten, kan audio worden opgenomen terwijl het afspeelapparaat nog steeds op dit apparaat is aangesloten.

1. Druk op op het hoofdapparaat om de stroom in te schakelen.
2. Gebruik INPUT om over te schakelen naar de invoerbron waarvan u wilt opnemen.
   De indicator van de geselecteerde invoerbron licht blauw op.
3. De opname start.
   • Zie de handleiding van het opnameapparaat voor informatie over de bediening.

Instellingen

De automatische stand-bymodus instellen

U kunt het apparaat zo instellen dat het automatisch naar de stand-bymodus schakelt als het apparaat 30 minuten niet wordt bediend wanneer er geen audio-input is (automatische stand-bymodus).

De automatische stand-bymodus is standaard ingeschakeld.

De automatische stand-bymodus uitschakelen

1. Houd SOURCE DIRECT op het hoofdapparaat langer dan 5 seconden ingedrukt om de automatische stand-bymodus uit te schakelen.
   De stroomindicator knippert eenmaal.

De automatische stand-bymodus inschakelen

1. Houd SOURCE DIRECT op het hoofdapparaat langer dan 5 seconden ingedrukt om de automatische stand-bymodus in te schakelen.
   De stroomindicator knippert drie keer.

De directe eindversterkermodus instellen

Wanneer een voorversterker op dit apparaat is aangesloten en het apparaat wordt gebruikt als eindversterker, volgt u de onderstaande instructies om de directe eindversterkermodus in te schakelen.

De directe eindversterkermodus inschakelen

1. Houd POWER AMP DIRECT langer dan 3 seconden ingedrukt om de directe eindversterkermodus in te schakelen.
   De directe eindversterkerindicator licht op en de directe eindversterkermodus wordt ingeschakeld. De functie voor het schakelen van de inputbron van het apparaat is uitgeschakeld en het apparaat dat is aangesloten op de directe eindversterker-inputterminal wordt afgespeeld.

De directe eindversterkermodus uitschakelen

1. Houd POWER AMP DIRECT langer dan 3 seconden ingedrukt om de directe eindversterkermodus uit te schakelen.
   De directe eindversterkerindicator gaat uit en de directe eindversterkermodus wordt uitgeschakeld.

OPMERKING

• Wanneer de directe eindversterkermodus is ingeschakeld, heeft het aanpassen van het volume, de balans en de toon geen effect. Pas het volume aan op de voorversterker.
• De inputbron kan niet worden geschakeld wanneer de directe eindversterkermodus is ingeschakeld.
• Wanneer de directe eindversterkermodus is ingeschakeld, geeft het hoofdapparaat het maximale volume weer. Controleer het outputniveau op het inputapparaat voordat u het afspeelt en pas het volume dienovereenkomstig aan.

Tips

Ik wil de toon zelf aanpassen

• Gebruik de BASS-, MID-, TREBLE- en BALANCE-knoppen om het geluid naar wens aan te passen.

Ik wil een geluidsweergave die trouw is aan het originele geluid

• Zet de source direct-modus aan.

Ik wil bi-wiring-compatibele luidsprekers gebruiken

• Dit apparaat is compatibel met bi-wiring-aansluitingen. Geniet van hoogwaardige weergave door bi-wiring-aansluitingen te gebruiken.

Ik wil een Marantz Network CD-speler bedienen met de afstandsbediening van dit apparaat

• Marantz Network CD-spelers kunnen ook worden bediend met de afstandsbediening van dit apparaat. Raadpleeg ook de handleidingen van de Network CD-speler.

Ik wil dit apparaat als eindversterker gebruiken

• Zet de directe eindversterkermodus aan.

Ik wil dit apparaat als voorversterker gebruiken

• Sluit een eindversterker aan op de pre out-connectoren van dit apparaat.

Probleemoplossing

Als er een probleem optreedt, controleer dan eerst het volgende:

1. Zijn de aansluitingen correct?
2. Wordt de set bediend zoals beschreven in de gebruikershandleiding?
3. Werken de andere apparaten correct?

Als dit apparaat niet goed werkt, controleer dan de bijbehorende symptomen in dit gedeelte.

Als de symptomen niet overeenkomen met de hier beschreven symptomen, neem dan contact op met uw dealer, aangezien dit te wijten kan zijn aan een defect in dit apparaat. Koppel in dit geval onmiddellijk de stroom los en neem contact op met de winkel waar u dit apparaat hebt gekocht.

Stroom gaat niet aan / Stroom is uitgeschakeld

Stroom gaat niet aan.

• Controleer of de stekker correct in het stopcontact zit.

Stroom wordt automatisch uitgeschakeld.

• De automatische stand-bymodus is ingeschakeld. Wanneer er ongeveer 30 minuten verstrijken zonder audio-input en geen bediening van het apparaat, gaat dit apparaat automatisch naar de stand-bymodus. Om de automatische stand-bymodus uit te schakelen, drukt u 5 seconden of langer op de SOURCE DIRECT-knop.

Stroom wordt uitgeschakeld en de stroomindicator knippert ongeveer elke 0,5 seconde rood.

• Het beveiligingscircuit is geactiveerd als gevolg van een temperatuurstijging in dit apparaat. Schakel de stroom uit, wacht ongeveer een uur tot dit apparaat voldoende is afgekoeld en schakel de stroom vervolgens weer in.
• Installeer dit apparaat opnieuw op een plaats met goede ventilatie.

Stroom wordt uitgeschakeld en de stroomindicator knippert ongeveer elke 0,25 seconde rood.

• Controleer de luidsprekeraansluitingen. Het beveiligingscircuit is mogelijk geactiveerd omdat de kerndraden van de luidsprekerkabel met elkaar in contact zijn gekomen of een kerndraad is losgekoppeld van de connector en in contact is gekomen met het achterpaneel van dit apparaat. Nadat u het netsnoer hebt losgekoppeld, neemt u corrigerende maatregelen, zoals het stevig opnieuw draaien van de kerndraad of het verzorgen van de connector, en sluit u de draad vervolgens weer aan.
• Zet het volume lager en schakel de stroom weer in.

Wanneer de stroom wordt ingeschakeld, knippert de stroomindicator ongeveer elke 0,25 seconde rood.

• Het versterkercircuit van dit apparaat is defect. Koppel het netsnoer los en neem contact op met ons klantenservicecentrum.

Bediening kan niet worden uitgevoerd via de afstandsbediening

Bediening kan niet worden uitgevoerd via de afstandsbediening.

• Batterijen zijn versleten. Vervang ze door nieuwe batterijen.
• Bedien de afstandsbediening binnen een afstand van ongeveer 7 meter van dit apparaat en onder een hoek van 30°.
• Verwijder eventuele obstakels tussen dit apparaat en de afstandsbediening.
• Plaats de batterijen in de juiste richting en controleer de + en - markeringen.
• De afstandsbedieningssensor van de set is blootgesteld aan sterk licht (direct zonlicht, fluorescentielamp met inverter, enz.). Verplaats de set naar een plaats waar de afstandsbedieningssensor niet wordt blootgesteld aan sterk licht.
• Bij gebruik van een 3D-videoapparaat werkt de afstandsbediening van dit apparaat mogelijk niet vanwege de effecten van infraroodcommunicatie tussen apparaten (zoals tv en brillen voor 3D-weergave). Pas in dit geval de richting van de apparaten met de 3D-communicatiefunctie en hun afstand aan om ervoor te zorgen dat ze geen invloed hebben op de bediening vanaf de afstandsbediening van dit apparaat.
• De afstandsbedieningscode van de volumeknoppen op de afstandsbediening (VOLUME en MUTE ) is ingesteld op de modus voor het bedienen van een Marantz Network CD-speler. Als het volume van dit apparaat niet kan worden aangepast met de afstandsbediening, houdt u ENTER en de cijfer 2-knop samen 5 seconden of langer ingedrukt om de afstandsbedieningscode te wijzigen in de AMP-bedieningsmodus.

Er komt geen geluid uit

Er komt geen geluid uit de luidsprekers.

• Controleer de aansluitingen voor alle apparaten.
• Steek de aansluitkabels helemaal in.
• Controleer of inputconnectoren en outputconnectoren niet omgekeerd zijn aangesloten.
• Controleer kabels op schade.
• Controleer of luidsprekerkabels correct zijn aangesloten. Controleer of de kerndraden van de kabel in contact komen met het metalen deel op de luidsprekerterminals.
• Draai de luidsprekerterminals stevig vast. Controleer de luidsprekerterminals op loszitten.
• Controleer of de juiste inputbron is geselecteerd.
• Het volume is ingesteld op het minimale niveau. Pas het volume aan op een geschikt niveau.
• Annuleer de dempmodus.
• Controleer de instellingen van de SPEAKERS A/B-knoppen.

Het gewenste geluid komt er niet uit

Er komt geen geluid uit een specifieke luidspreker.

• Controleer of luidsprekerkabels correct zijn aangesloten.
• Pas de BALANCE-bedieningsknop aan.

Links en rechts van stereogeluid zijn omgekeerd.

• Controleer of de linker- en rechterluidspreker zijn aangesloten op de juiste luidsprekerterminals.

Geluid wordt onderbroken of er treedt ruis op

Bij het afspelen van een plaat is het geluid vervormd.

• Pas de naalddruk aan op de juiste druk.
• Controleer de punt van de naald.
• Vervang de cartridge.

Bij het afspelen van een plaat komt er een brommend geluid uit de luidsprekers.

• Controleer of de draaitafel correct is aangesloten.
• Als er een tv- of AV-apparaat in de buurt van de draaitafel staat, kunnen dergelijke apparaten het weergavegeluid beïnvloeden. Installeer de draaitafel op een locatie zo ver mogelijk verwijderd van de tv of andere AV-apparaten.

Bij het afspelen van een plaat komt er een brommend geluid uit de luidsprekers wanneer het volume hoog is. (Huileffect)

• Installeer de draaitafel en luidsprekers zo ver mogelijk van elkaar.
• De trillingen van de luidsprekers worden via de vloer naar de speler overgebracht. Gebruik kussens, enz. om de trillingen van de luidsprekers te absorberen.

Verklaring van termen

Luidsprekerimpedantie

Dit is een AC-weerstandswaarde, aangegeven in Ω (ohm).

Er kan meer vermogen worden verkregen wanneer deze waarde kleiner is.

Source direct

Weergave met een hogere fidelity aan de bron wordt mogelijk, aangezien input-audiosignalen worden uitgevoerd door de circuits voor audiokwaliteitscontrole (BASS/MID/TREBLE/BALANCE) te omzeilen.

Beveiligingscircuit

Dit is een functie om schade aan apparaten in de voeding te voorkomen wanneer er een afwijking optreedt, zoals een overbelasting, overspanning of te hoge temperatuur om welke reden dan ook.

Specificaties

RMS-uitgangsvermogen (20 Hz – 20 kHz gelijktijdige aansturing van beide kanalen):	70 W x 2 (8 Ω/ohm belasting) 100 W x 2 (4 Ω/ohm belasting)
Totale harmonische vervorming (20 Hz – 20 kHz gelijktijdige aansturing van beide kanalen, 8 Ω/ohm belasting):	0,02%
Uitgangsbandbreedte (8 Ω/ohm belasting, 0,06%):	5 Hz – 60 kHz
Frequentierespons (CD, 1 W, 8 Ω/ohm belasting):	5 Hz – 100 kHz ±3 dB
Dempingsfactor (8 Ω/ohm belasting, 40 Hz – 20 kHz):	100
Ingangsgevoeligheid/ingangsimpedantie
PHONO (MM):	2,0 mV/47 kΩ/kohm
CD, TUNER, NETWORK, AUX, RECORDER:	220 mV / 20 kΩ/kohm
POWER AMP DIRECT IN:	1,6 V / 15 kΩ/kohm
Uitgangsspanning/uitgangsimpedantie
PRE OUT:	1,6 V / 600 Ω/ohm
Maximaal toelaatbaar PHONO-ingangsniveau (1 kHz) MM:	80 mV
RIAA-afwijking (20 Hz – 20 kHz):	±0,5 dB
S/N (IHF-A, 8 Ω/ohm belasting)
PHONO (MM):	87 dB (5 mV ingang, 1 W uitgang)
CD, TUNER, NETWORK, AUX, RECORDER:	106 dB (2 V ingang, nominaal uitgangsvermogen)
POWER AMP DIRECT IN:	125 dB (nominaal uitgangsvermogen)
Toonregeling
BASS (50 Hz):	±10 dB
MID (900 Hz):	±6 dB
TREBLE (15 kHz):	±10 dB
Voeding:	AC 230 V, 50/60 Hz
Stroomverbruik:	220 W
Stroomverbruik in stand-by modus:	0,2 W

Met het oog op verbetering kunnen de specificaties en het ontwerp zonder voorafgaande kennisgeving worden gewijzigd.

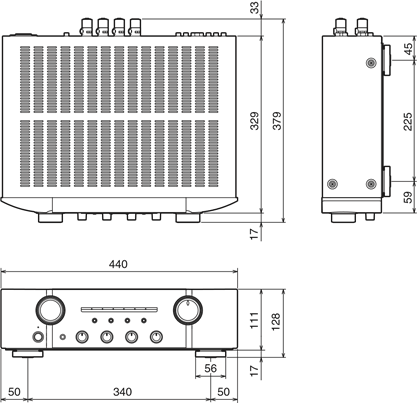

Afmetingen (eenheid: mm)

Gewicht: 12,0 kg

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Marantz PM8006 - Handleiding geïntegreerde versterker

Beschikbare talen
