Marantz PM6007 - Handleiding geïntegreerde versterker

Accessoires

Lees deze handleiding zorgvuldig door voordat u het product gebruikt om een goede werking te garanderen. Bewaar deze handleiding na het lezen voor toekomstig gebruik.
Controleer of de volgende onderdelen bij het product zijn geleverd.

Snelstartgids	CD-ROM (Gebruiksaanwijzing)	Veiligheidsinstructies	Waarschuwingen bij gebruik van batterijen
Stroomkabel	Afstandsbediening (RC004PMCD)	R03/AAA-batterijen

De batterijen plaatsen

1. Verwijder de achterklep in de richting van de pijl en verwijder deze.

2. Plaats twee batterijen correct in het batterijcompartiment zoals aangegeven.

3. Plaats de achterklep terug.

OPMERKING

• Om schade of lekkage van batterijvloeistof te voorkomen:
  • Gebruik geen nieuwe batterij samen met een oude.
  • Gebruik geen twee verschillende soorten batterijen.
• Verwijder de batterijen uit de afstandsbediening als deze lange tijd niet wordt gebruikt perioden.
• Als er batterijvloeistof lekt, veegt u de vloeistof voorzichtig van de binnenkant van de batterij af compartiment en plaats nieuwe batterijen.

Bereik van de afstandsbediening

Richt de afstandsbediening op de afstandsbedieningssensor tijdens het bedienen.

Namen en functies van onderdelen

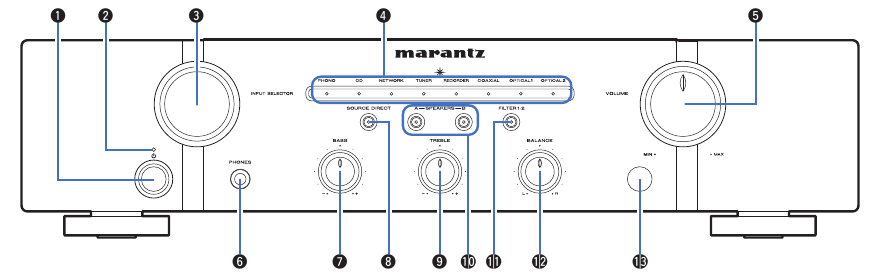

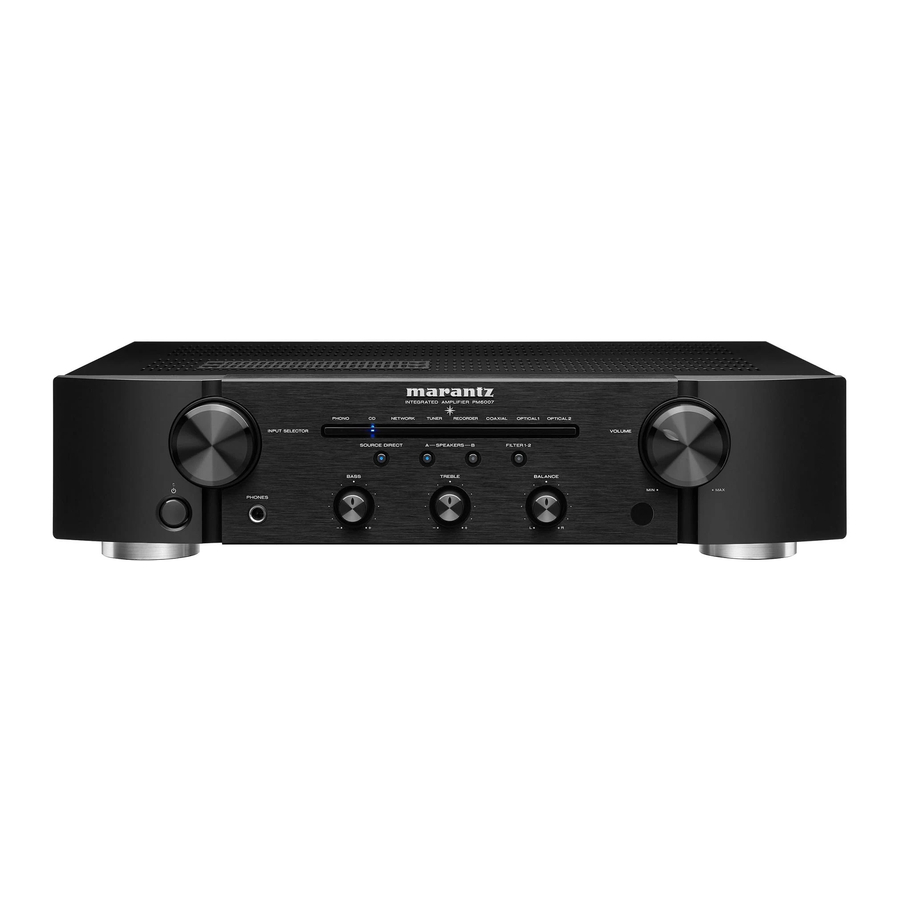

Voorpaneel

1. Power operation button
   Hiermee wordt de stroom in/uitgeschakeld.
2. Power indicator
   Deze brandt als volgt, afhankelijk van de stroomstatus:
   • Ingeschakeld: Uit
   • Stand-by: Rood
   • Uitgeschakeld: Uit
3. INPUT SELECTOR knob
   Hiermee selecteert u de ingangsbron.
4. Input indicators
5. VOLUME knob
   Hiermee past u het volumeniveau aan.
6. Headphones jack (PHONES)
   Wordt gebruikt om een hoofdtelefoon aan te sluiten.
   Schakel de luidsprekeruitgang uit wanneer u een hoofdtelefoon gebruikt.
   OPMERKING
   • Verhoog het volumeniveau niet te veel wanneer u een hoofdtelefoon gebruikt om gehoorbeschadiging te voorkomen.
7. BASS control knob
   Deze instelling past het volumeniveau voor de bas aan.
8. SOURCE DIRECT button/indicator
   Hiermee schakelt u de source direct-modus in/uit.
9. TREBLE control knob
   Deze instelling past het volumeniveau voor de hoge tonen aan.
10. Speaker switching buttons/indicators (SPEAKERS A/B)
    Deze selecteren de luidspreker voor audio-uitvoer.
11. FILTER 1・2 button/indicator
    Schakelt de filterkarakteristieken wanneer digitale audio wordt ingevoerd.
12. BALANCE control knob
    Hiermee past u de balans aan van de volume-uitvoer van de linker- en rechterluidspreker.
13. Remote control sensor
    Deze ontvangt signalen van de afstandsbediening.

• 7, 9 en 12 kunnen worden aangepast wanneer 8 uit is (de source direct-modus is uitgeschakeld).

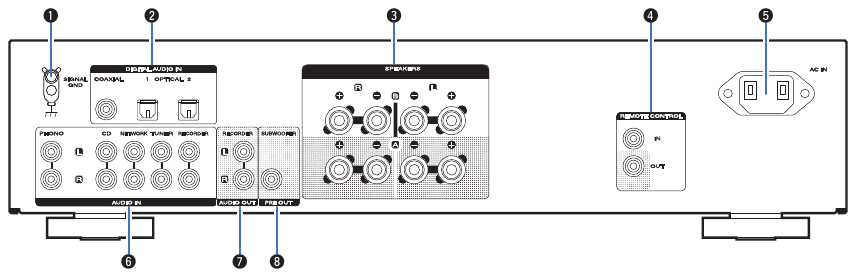

Achterpaneel

1. SIGNAL GND terminal
   Wordt gebruikt om een draaitafel aan te sluiten.
2. Digital audio input connectors (DIGITAL AUDIO IN)
   Wordt gebruikt om apparaten aan te sluiten die zijn uitgerust met digitale audio-uitgangsconnectoren.
3. Speaker terminals (SPEAKERS)
   Wordt gebruikt om luidsprekers aan te sluiten.

4. Remote control input/output connectors (REMOTE CONTROL)
   Wordt gebruikt om verbinding te maken met een Marantz-audioapparaat dat compatibel is met de afstandsbedieningsfunctie.
5. AC inlet (AC IN)
   Wordt gebruikt om de stroomkabel aan te sluiten.
6. Analog audio input connectors (AUDIO IN)
   Wordt gebruikt om apparaten aan te sluiten die zijn uitgerust met analoge audio-uitgangsconnectoren.
   • "Een afspeelapparaat aansluiten"
   • "Een opnameapparaat aansluiten"
7. AUDIO OUT connectors (RECORDER)
   Wordt gebruikt om de ingangsconnector van een recorder aan te sluiten.
8. PRE OUT connector (SUBWOOFER)
   Wordt gebruikt om een subwoofer met een ingebouwde versterker aan te sluiten.

Afstandsbediening

De meegeleverde afstandsbediening kan naast een Marantz-cd-speler ook een netwerkaudiospeler bedienen.

• "Cd-spelerbediening"
• "Netwerkaudiospelerbediening"

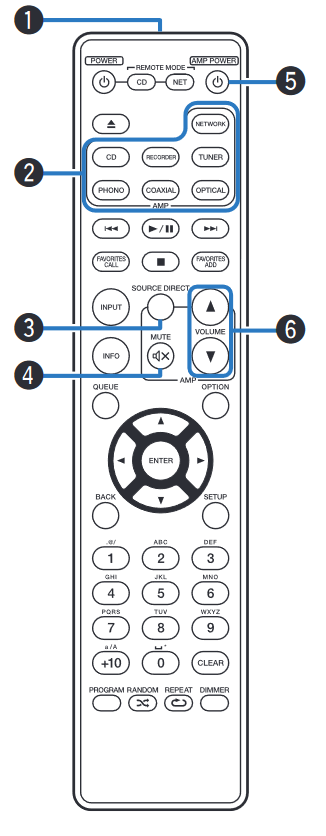

Dit apparaat bedienen

1. Remote control signal transmitter
   Deze zendt signalen uit vanaf de afstandsbediening.
2. Input source select buttons
   Hiermee selecteert u de ingangsbron.
3. SOURCE DIRECT button
   Hiermee schakelt u de source direct-modus in/uit.
4. MUTE button
   Dit dempt de uitvoeraudio.
5. Power operation button (AMP POWER )
   Hiermee schakelt u de stroom in/uit (stand-by).
6. VOLUME buttons ()
   Hiermee past u het volumeniveau aan.

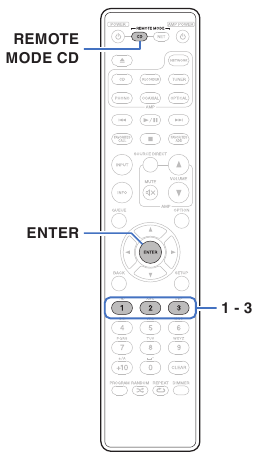

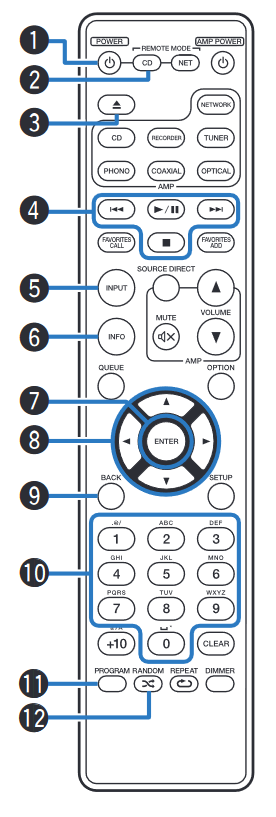

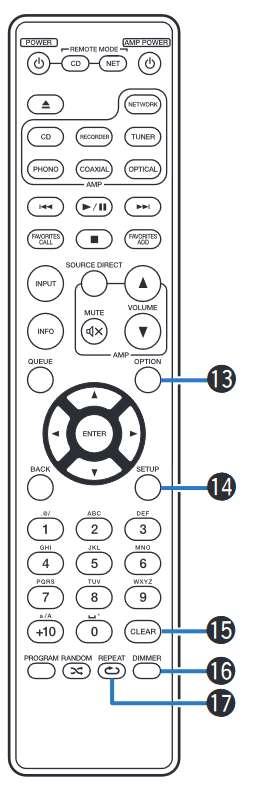

Cd-spelerbediening

U kunt een Marantz-cd-speler bedienen. Om een Marantz-cd-speler te bedienen, drukt u op de REMOTE MODE CD-knop om de afstandsbediening naar de cd-spelerbedieningsmodus te schakelen.

• De REMOTE MODE CD-knop brandt ongeveer twee seconden.

1. Power operation button (POWER )
2. Remote mode select button (REMOTE MODE CD)
3. Disc tray open/close button ()
4. System buttons
5. Media mode select button (INPUT)
6. Information button (INFO)
7. ENTER button
8. Cursor buttons ()
9. BACK button
10. Number buttons (0 – 9)
11. PROGRAM button
12. RANDOM button ()

13. OPTION button
14. SETUP button
15. CLEAR button
16. DIMMER button
17. REPEAT button ()

• De afstandsbediening werkt mogelijk niet voor sommige producten.
• De versterker kan worden bediend met de knoppen voor de versterkerbediening, zelfs wanneer de afstandsbediening bedieningsmodus is ingesteld op CD.

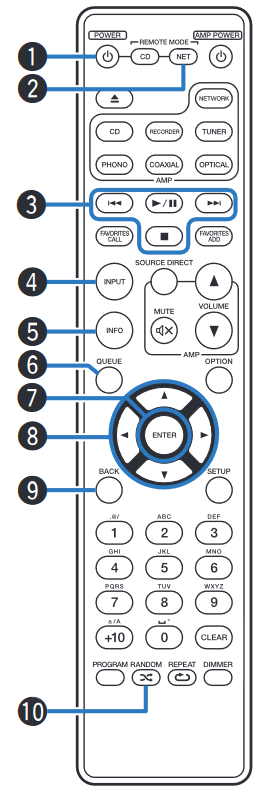

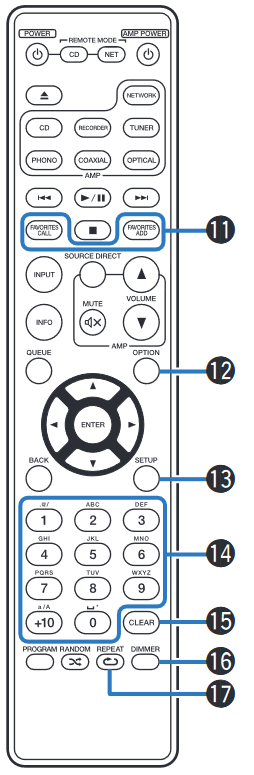

Netwerkaudiospelerbediening

U kunt een Marantz-netwerkaudiospeler bedienen. Om een Marantz-netwerkaudiospeler te bedienen, drukt u op de REMOTE MODE NET-knop om de afstandsbediening naar de netwerkaudiospelerbedieningsmodus te schakelen.

• De REMOTE MODE NET-knop brandt ongeveer twee seconden.

1. Power operation button (POWER )
2. Remote mode select button (REMOTE MODE NET)
3. System buttons
4. Input source select button (INPUT)
5. Information button (INFO)
6. QUEUE button
7. ENTER button
8. Cursor buttons ()
9. BACK button
10. RANDOM button ()

11. FAVORITES ADD / CALL buttons
12. OPTION button
13. SETUP button
14. Number/letter buttons (0 – 9, +10)
15. CLEAR button
16. DIMMER button
17. REPEAT button ()

• De afstandsbediening werkt mogelijk niet voor sommige producten.
• De versterker kan worden bediend met de knoppen voor de versterkerbediening, zelfs wanneer de afstandsbediening bedieningsmodus is NET.

Aansluitingen

OPMERKING

• Sluit het netsnoer pas aan als alle aansluitingen zijn voltooid.
• Bundel netsnoeren niet samen met aansluitkabels. Dit kan leiden tot brommen of ruis.

Kabels die worden gebruikt voor aansluitingen
Zorg voor de nodige kabels, afhankelijk van de apparaten die u wilt aansluiten.

	Luidsprekerkabel
	Subwooferkabel
	Coaxiale digitale kabel
	Optische kabel
	Audiokabel
	Kabel afstandsbedieningsconnector

Luidsprekers aansluiten

OPMERKING

• Koppel de stekker van dit apparaat los van het stopcontact voordat u de luidsprekers aansluit.
• Sluit zo aan dat de kerndraden van de luidsprekerkabel niet uit de luidsprekeraansluiting steken. Het beveiligingscircuit kan worden geactiveerd als de kerndraden het achterpaneel raken of als de + en - zijden elkaar raken ("Beveiligingscircuit").
• Raak de luidsprekeraansluitingen nooit aan terwijl het netsnoer is aangesloten. Dit kan leiden tot een elektrische schok.
• Gebruik luidsprekers met impedanties binnen de onderstaande bereiken, passend bij de manier waarop ze worden gebruikt.

Luidsprekeraansluitingen die op dit apparaat worden gebruikt	Aantal aangesloten luidsprekers	Luidsprekerimpedantie
SPEAKERS A (Standaardaansluiting)	2 (één set)	4 – 16 Ω/ohm
SPEAKERS B	2 (één set)	4 – 16 Ω/ohm
SPEAKERS A en SPEAKERS B	4 (twee sets)	8 – 16 Ω/ohm
SPEAKERS A en SPEAKERS B (Bi-wiring aansluiting)	2 (één set)	4 – 16 Ω/ohm

De luidsprekerkabels aansluiten
Controleer zorgvuldig de linker- (L) en rechterkanalen (R) en de + (rood) en – (zwart) polariteiten op de luidsprekers die op dit apparaat worden aangesloten en zorg ervoor dat de kanalen en polariteiten correct zijn aangesloten.

1. Pel ongeveer 10 mm van de mantel van het uiteinde van de luidsprekerkabel en draai de kerndraad vervolgens stevig in elkaar of sluit deze af.

2. Draai de luidsprekeraansluiting tegen de klok in om deze los te maken.

3. Steek de kerndraad van de luidsprekerkabel tot aan de stootrand in de luidsprekeraansluiting.

4. Draai de luidsprekeraansluiting met de klok mee om deze vast te zetten.

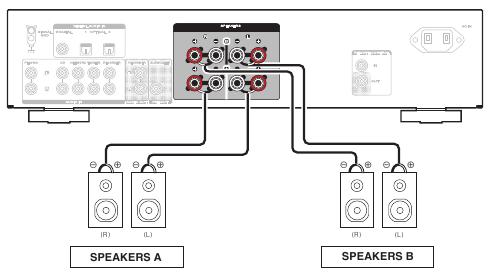

Speaker A/B-aansluiting

Dit apparaat is uitgerust met twee sets luidsprekeraansluitingen (SPEAKERS A en SPEAKERS B). Op elke set aansluitingen kan één set luidsprekers worden aangesloten en er kunnen in totaal twee sets luidsprekers worden aangesloten.
Hetzelfde signaal wordt uitgevoerd vanaf de SPEAKERS A- en SPEAKERS B-aansluitingen.
Wanneer er slechts één set luidsprekers moet worden aangesloten, gebruikt u de SPEAKERS A- of SPEAKERS B-aansluitingen.

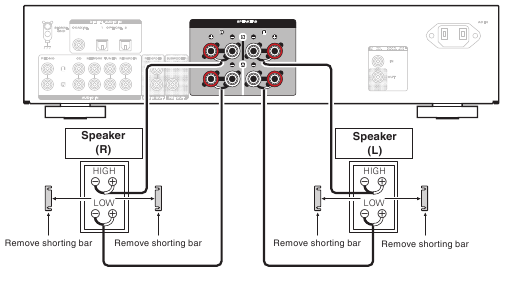

Bi-wiring aansluiting

Deze aansluiting beperkt de effecten van signaalinterferentie tussen de hoge tonen (tweeters) en lage tonen (woofers), waardoor u kunt genieten van weergave van hoge kwaliteit.
Wanneer u bi-wiring gebruikt met bi-wireable luidsprekers, sluit u de midden- en hoge tonen aan op SPEAKERS B (of SPEAKERS A), de lage tonen op SPEAKERS A (of SPEAKERS B).

Subwoofer aansluiting

Gebruik een subwooferkabel om de subwoofer aan te sluiten.

• Het subwoofervolume is gekoppeld aan het Speaker A-volume.
• Dit apparaat geeft geen uitvoer naar de subwoofer wanneer deze niet is ingesteld om audio uit te voeren vanaf de SPEAKERS A-aansluiting.

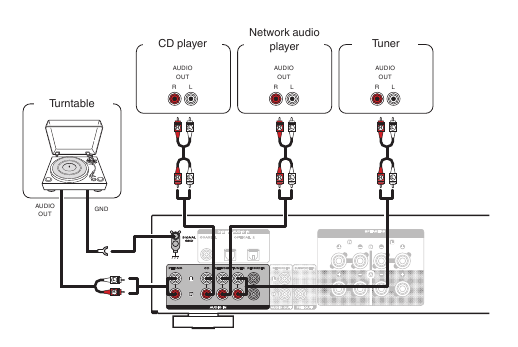

Een weergaveapparaat aansluiten

U kunt draaitafels, cd-spelers, netwerkaudiospelers en tuners op dit apparaat aansluiten.
Dit apparaat is compatibel met draaitafels die zijn uitgerust met een moving magnet (MM) phono-element. Wanneer u verbinding maakt met een draaitafel met een moving coil (MC)-element met een lage output, gebruikt u een in de handel verkrijgbare MC-hoofdversterker of een step-up transformator.
Als u de ingangsbron van dit apparaat instelt op "PHONO" en u per ongeluk het volume verhoogt zonder dat er een draaitafel is aangesloten, kunt u een brommend geluid uit de luidsprekers horen.

OPMERKING

• De aardingsaansluiting (SIGNAL GND) van dit apparaat is niet bedoeld voor veiligheidsaarding. Als deze aansluiting is aangesloten wanneer er veel ruis is, kan de ruis worden verminderd. Houd er rekening mee dat het aansluiten van de aardingslijn, afhankelijk van de draaitafel, het omgekeerde effect kan hebben, namelijk het verhogen van de ruis. In dit geval is het niet nodig om de aardingslijn aan te sluiten.

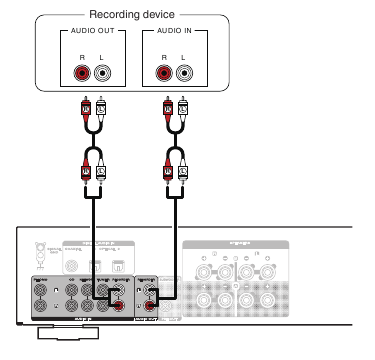

Een opnameapparaat aansluiten

OPMERKING

• Steek nooit de kortsluitpen in de opname-uitgangsconnectoren (AUDIO OUT RECORDER). Dit kan leiden tot schade.

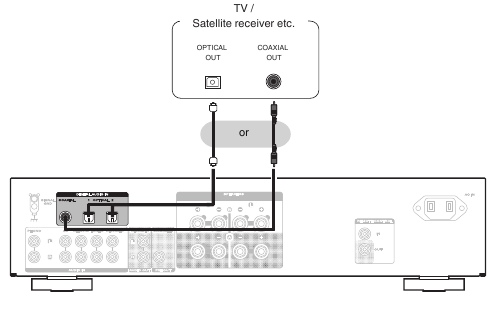

Aansluiten op een apparaat met digitale audio-uitgangsconnectoren

Gebruik deze aansluiting om digitale audiosignalen naar dit apparaat in te voeren en de signalen om te zetten voor weergave met behulp van de D/A-converter van dit apparaat.

OPMERKING

• Lineaire PCM-signalen met een bemonsteringsfrequentie van 32 kHz, 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz of 192 kHz kunnen in dit apparaat worden ingevoerd.
• Voer geen niet-PCM-signalen in, zoals Dolby Digital, DTS en AAC. Dit veroorzaakt ruis en kan de luidsprekers beschadigen.

Apparaten aansluiten met afstandsbedieningsconnectoren

Bewerkingen uitvoeren door middel van RC op dit apparaat zonder visueel contact

U kunt een externe IR-ontvanger aansluiten op de REMOTE CONTROL-connectoren om bewerkingen op dit apparaat uit te voeren met de meegeleverde afstandsbediening zonder visueel contact. Dit kan nodig zijn als het apparaat verborgen is in een kast of hoek, zodat u niet rechtstreeks met de afstandsbediening naar het apparaat kunt richten.
Om dit te doen, schakelt u de ontvangstfunctie voor het afstandsbedieningssignaal uit: "De ontvangstfunctie voor het afstandsbedieningssignaal instellen".

OPMERKING

• Wanneer er geen afstandsbedieningsontvangereenheid is aangesloten, moet u ervoor zorgen dat u de ontvangstfunctie voor het afstandsbedieningssignaal inschakelt. Bedieningen kunnen niet worden uitgevoerd met de afstandsbediening als deze functie is uitgeschakeld.

Marantz-audioapparaten op afstand aansluiten

U kunt afstandsbedieningssignalen verzenden door simpelweg een Marantz-audioapparaat aan te sluiten op de REMOTE CONTROL IN/OUT-connectoren met behulp van de afstandsbedieningskabel die bij het apparaat is geleverd.
Zet de afstandsbedieningsschakelaar op het achterpaneel van de aangesloten audiocomponent op "EXTERNAL" om deze functie te gebruiken.

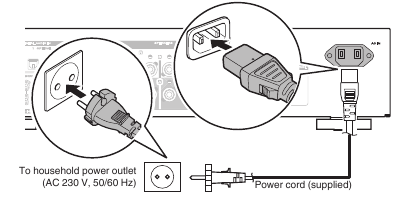

Het netsnoer aansluiten

Nadat u alle aansluitingen hebt voltooid, steekt u de stekker in het stopcontact.

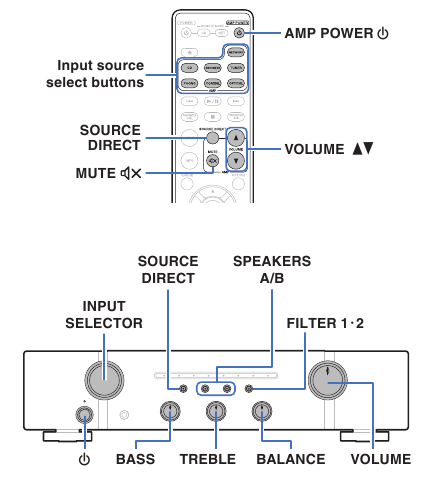

Afspelen

Inschakelen

1. Druk op op het hoofdapparaat om de stroom in te schakelen.
   De ingangsindicator voor de geselecteerde bron licht blauw op.

• Druk op AMP POWER X op de afstandsbediening om de stroom vanuit de stand-bymodus in te schakelen.
• U kunt ook de INPUT SELECTOR op het hoofdapparaat draaien wanneer het apparaat in de stand-bymodus staat om de stroom in te schakelen.

OPMERKING

• Draai VOLUME op het hoofdapparaat om het volume naar het laagste niveau aan te passen voordat u de stroom inschakelt.

De stroom naar stand-by schakelen

1. Druk op AMP POWER op de afstandsbediening.
   De stroomindicator licht rood op.

OPMERKING

• Er blijft stroom naar sommige circuits gaan, zelfs als de stroom in de stand-bymodus staat. Wanneer u voor langere tijd van huis bent of op vakantie gaat, drukt u op op het hoofdapparaat om de stroom uit te schakelen of haalt u het netsnoer uit het stopcontact.

De luidsprekers voor audio-uitvoer selecteren

1. Gebruik SPEAKERS A/B op het hoofdapparaat om het luidsprekersysteem te selecteren dat voor het afspelen moet worden gebruikt.
   De indicator van de geselecteerde luidsprekers licht op.

• Wanneer u een hoofdtelefoon gebruikt, drukt u op SPEAKERS A/B om alle indicatoren uit te schakelen en de audio-uitvoer van de luidsprekeraansluitingen uit te schakelen.

De ingangsbron selecteren

1. Druk op de selectieknop van de ingangsbron die moet worden afgespeeld.
   De indicator van de geselecteerde ingangsbron licht blauw op.

• U kunt ook de ingangsbron selecteren door INPUT SELECTOR op het hoofdapparaat te draaien.

Het volume aanpassen

1. Gebruik VOLUME om het volume aan te passen.

• U kunt het hoofdvolume ook aanpassen door VOLUME op het hoofdapparaat te draaien.

Het geluid tijdelijk uitschakelen (Dempen)

1. Druk op MUTE .
   De indicator van de momenteel ingestelde ingangsbron licht rood op.

• Om het dempen te annuleren, drukt u nogmaals op MUTE .

De toon en balans aanpassen

1. Druk op SOURCE DIRECT om de source direct-modus uit te schakelen.
   De SOURCE DIRECT-indicator gaat uit.
2. Draai de BASS, TREBLE en BALANCE op het hoofdapparaat om de toon en balans aan te passen.

Cd's afspelen

In dit gedeelte wordt het afspelen van een cd als voorbeeld gebruikt.

1. Druk op op het hoofdapparaat om de stroom in te schakelen.
2. Druk op de selectieknop van de ingangsbron (CD) om de ingangsbron naar "CD" te schakelen.
   De "CD"-ingangsindicator licht blauw op.
3. Speel de cd af.
4. Gebruik VOLUME om het volume aan te passen.

Afspelen in source direct-modus
Het signaal gaat niet door het toonaanpassingscircuit (BASS, TREBLE en BALANCE), wat resulteert in het afspelen van een hogere geluidskwaliteit.

1. Druk op SOURCE DIRECT om de source direct-modus in te schakelen.
   De SOURCE DIRECT-indicator licht op.

Aansluiten en afspelen vanaf een digitaal apparaat (Coaxiaal/Optisch)

1. Sluit het digitale apparaat aan op dit apparaat.
2. Druk op de selectieknop van de ingangsbron (COAXIAL of OPTICAL) om de ingangsbron te schakelen naar COAXIAL, OPTICAL 1 of OPTICAL 2.
   De indicator van de geselecteerde ingangsbron licht blauw op.

   • Door op OPTICAL te drukken, wordt de ingangsbron gewijzigd in "OPTICAL 1" of "OPTICAL 2".
3. Start het afspelen van het digitale apparaat dat op dit apparaat is aangesloten.

   • De "COAXIAL"-, "OPTICAL 1"- of "OPTICAL 2"-ingangsindicator knippert blauw als dit apparaat de samplingfrequentie van het ingangssignaal niet kan detecteren.
4. Gebruik VOLUME om het volume aan te passen.

De filterkarakteristieken wijzigen
Dit apparaat is uitgerust met een functie voor het aanpassen van de geluidskwaliteit waarmee gebruikers kunnen genieten van de gewenste geluidskwaliteit. Deze functie werkt alleen wanneer een digitaal audiosignaal wordt ingevoerd.

1. Druk op FILTER 1・2.
   Dit apparaat schakelt tussen Filter 1 en Filter 2 telkens wanneer de knop wordt ingedrukt.

Filtertype	FILTER 1･2 indicator	Kenmerken
Filter 1 (Standaard)	Licht blauw op	Biedt een korte impulsrespons voor zowel pre-echo als post-echo. Grote hoeveelheid audio-informatie reproduceert helder diepe stereo-imaging en de relatieve positie van de geluidsbron.
Filter 2	Licht paars op	Zowel pre-echo als post-echo zijn iets langer. De geluidskarakteristieken zijn scherp en krachtig.

• De FILTER 1･2 indicator licht alleen op wanneer de ingangsbron "COAXIAL", "OPTICAL 1" of "OPTICAL 2" is.

Specificaties van ondersteunde audioformaten

Zie "D/A-omzetter".

• Als de samplingfrequentie verandert, kan het geluid 1–2 seconden worden onderbroken.

OPMERKING

• Voer geen niet-PCM-signalen in, zoals Dolby Digital, DTS en AAC. Dit veroorzaakt ruis en kan de luidsprekers beschadigen.

Opnemen

Audiosignalen die in dit apparaat worden ingevoerd, kunnen naar een extern opnameapparaat worden uitgevoerd. Bij het opnemen van audio van een afspeelapparaat dat op dit apparaat is aangesloten, kan audio worden opgenomen terwijl het afspeelapparaat nog steeds op dit apparaat is aangesloten.

1. Druk op op het hoofdapparaat om de stroom in te schakelen.
2. Druk op de selectieknop van de ingangsbron om te schakelen naar de ingangsbron waarvan u wilt opnemen.
   De indicator van de geselecteerde ingangsbron licht blauw op.
3. De opname start.
   • Zie de handleiding van het opnameapparaat voor informatie over de bediening.

Instellingen

De automatische stand-bymodus instellen

U kunt het apparaat zo instellen dat het automatisch naar de stand-bymodus schakelt als het apparaat 30 minuten niet wordt bediend en er geen audio-ingang is (automatische stand-bymodus). De automatische stand-bymodus staat standaard aan.

1. Houd SOURCE DIRECT 5 seconden of langer ingedrukt om deze in en uit te schakelen.
   De stroomindicator verandert als volgt telkens wanneer deze wordt in- en uitgeschakeld.

• Wanneer de automatische stand-bymodus is ingeschakeld: de stroomindicator knippert drie keer rood.
• Wanneer de automatische stand-bymodus is uitgeschakeld: de stroomindicator knippert één keer rood.

De functie voor het ontvangen van afstandsbedieningssignalen instellen

Wanneer u een IR-ontvanger (apart verkrijgbaar) aansluit op de REMOTE CONTROL IN-aansluiting van dit apparaat, gebruikt u de volgende procedure om de functie voor het ontvangen van afstandsbedieningssignalen van dit apparaat uit te schakelen. Wanneer de functie is ingeschakeld, kunt u geen bewerkingen uitvoeren met de afstandsbediening. Deze functie is standaard ingeschakeld.

De functie voor het ontvangen van afstandsbedieningssignalen van de afstandsbediening uitschakelen

1. Druk ongeveer 5 seconden op SPEAKERS B om de functie voor het ontvangen van afstandsbedieningssignalen uit te schakelen.
   De indicator van de momenteel ingestelde ingangsbron knippert drie keer rood.

De functie voor het ontvangen van afstandsbedieningssignalen van de afstandsbediening inschakelen

1. Druk ongeveer 5 seconden op SPEAKERS A om de functie voor het ontvangen van afstandsbedieningssignalen in te schakelen.
   De indicator van de momenteel ingestelde ingangsbron knippert drie keer blauw.

Afstandsbedieningscodes instellen

Afstandsbedieningscodes worden ingesteld tussen dit apparaat en de meegeleverde afstandsbediening. U kunt een van de drie soorten afstandsbedieningscodes selecteren en de afstandsbediening kan worden gebruikt om het apparaat te bedienen wanneer dezelfde afstandsbedieningscode wordt gebruikt. Als er drie van deze apparaten op dezelfde locatie worden gebruikt, kunnen alle drie de apparaten tegelijkertijd worden bediend met één afstandsbediening in de standaardinstellingen. Door individuele afstandsbedieningscodes in te stellen tussen een apparaat en de afstandsbediening, kan de afstandsbediening worden gebruikt om alleen het apparaat te bedienen dat dezelfde afstandsbedieningscode heeft.
Controleer de werking van elk apparaat nadat u de afstandsbedieningscodes hebt ingesteld.
De standaardinstelling is "AMP1".

• Stel het afstandsbedieningssnoer in op "AMP 1" wanneer u dit apparaat bedient vanaf een Marantz-netwerkaudiospeler of ander apparaat dat is aangesloten met behulp van een afstandsbedieningskabel op dit apparaat.

Afstandsbedieningscodes instellen voor de afstandsbediening

Om de afstandsbedieningscodes in te stellen op AMP1, AMP2 of AMP3

1. Houd REMOTE MODE CD en een van de nummer 1-, 2- of 3-knoppen langer dan 5 seconden ingedrukt.

• Stel de afstandsbedieningscode in op AMP1, AMP2 of AMP3, afhankelijk van de geselecteerde nummerknop.

OPMERKING

• De afstandsbedieningscodes keren terug naar de standaardinstellingen wanneer de batterijen worden verwijderd. Stel de afstandsbedieningscodes opnieuw in na het vervangen van de batterijen.

Afstandsbedieningscodes instellen voor het hoofdapparaat

1. Richt de afstandsbediening waarvoor de afstandsbedieningscode is ingesteld op het hoofdapparaat en druk op REMOTE MODE CD en ENTER.
   De ingangsindicatoren op het hoofdapparaat knipperen zoals hieronder weergegeven, afhankelijk van de ingestelde afstandsbedieningscode.

   Afstandsbedieningscodes	Ingangsindicator
   AMP 1	PHONO-indicator knippert drie keer rood
   AMP 2	CD-indicator knippert drie keer rood
   AMP 3	NETWORK-indicator knippert drie keer rood

Tips

Ik wil tv-audio met een hogere kwaliteit afspelen

• Sluit de digitale audio-uitgang van de tv aan op de digitale audio-ingang (COAXIAL, OPTICAL 1 of OPTICAL 2) van dit apparaat en schakel de ingangsbron over naar de aangesloten (COAXIAL, OPTICAL 1 of OPTICAL 2) aansluiting.
• Alleen 2-kanaals lineaire PCM kan als het digitale audiosignaal naar dit apparaat worden ingevoerd.

Ik wil zelf de toon aanpassen

• Gebruik de BASS-, TREBLE- en BALANCE-knoppen om het geluid naar wens aan te passen.

Ik wil geluidsweergave die trouw is aan het originele geluid

• Schakel de source direct-modus in.

Ik wil het filter wijzigen om de gewenste geluidskwaliteit te veranderen

• Schakel de filterkarakteristieken om.

Ik wil luidsprekers gebruiken die compatibel zijn met bi-wiring

• Dit apparaat is compatibel met bi-wiring-aansluitingen. Geniet van hoogwaardige weergave door bi-wiring-aansluitingen te gebruiken.

Ik wil een Marantz-cd-speler of netwerkaudiospeler bedienen met de afstandsbediening van dit apparaat

• Schakel de bedieningsmodus van de afstandsbediening om. ("CD-spelerbediening", "Netwerkaudiospelerbediening") Raadpleeg ook de handleidingen van de cd-speler of netwerkaudiospeler.

Ik wil meer dan één apparaat op één locatie gebruiken

• Stel individuele afstandsbedieningscodes in voor elke combinatie van apparaten en afstandsbediening.

Probleemoplossing

Als er een probleem optreedt, controleer dan eerst het volgende:

1. Zijn de aansluitingen correct?
2. Wordt het apparaat bediend zoals beschreven in de handleiding?
3. Werken de andere apparaten correct?

Als dit apparaat niet correct werkt, controleer dan de bijbehorende symptomen in dit gedeelte.
Als de symptomen niet overeenkomen met de hier beschreven symptomen, raadpleeg dan uw dealer, aangezien dit te wijten kan zijn aan een defect in dit apparaat. Koppel in dit geval onmiddellijk de stroom los en neem contact op met de winkel waar u dit apparaat hebt gekocht.

Stroom gaat niet aan / Stroom is uitgeschakeld

Stroom gaat niet aan.

• Controleer of de stekker correct in het stopcontact zit.

Stroom schakelt automatisch uit.

• De Auto Standby-modus is ingeschakeld. Wanneer er ongeveer 30 minuten verstrijken zonder audio-invoer en geen bediening op het apparaat, gaat dit apparaat automatisch naar de stand-bymodus. Om de Auto Standby-modus uit te schakelen, houdt u de SOURCE DIRECT button (knop SOURCE DIRECT) 5 seconden of langer ingedrukt.

De stroom schakelt uit en de stroomindicator geeft één lange knippering en twee korte knipperingen in rood weer.

• Het versterkercircuit van dit apparaat is defect. Trek de stekker uit het stopcontact en neem contact op met onze klantenservice.

De stroom schakelt uit en de stroomindicator geeft één lange knippering en drie korte knipperingen in rood weer.

• Het stroomcircuit van dit apparaat is defect. Trek de stekker uit het stopcontact en neem contact op met onze klantenservice.

De stroom schakelt uit en de stroomindicator geeft één lange knippering en vier korte knipperingen in rood weer.

• Het beveiligingscircuit is geactiveerd als gevolg van een temperatuurstijging in dit apparaat. Schakel de stroom uit, wacht ongeveer een uur tot dit apparaat voldoende is afgekoeld en schakel de stroom vervolgens weer in.
• Installeer dit apparaat opnieuw op een plaats met goede ventilatie.
• Stop de weergave op het afspeelapparaat en schakel de stroom vervolgens uit en weer in.

De stroom schakelt uit en de stroomindicator geeft één lange knippering en vijf korte knipperingen in rood weer.

• Controleer de luidsprekeraansluitingen. Het beveiligingscircuit kan zijn geactiveerd omdat luidsprekerkabelkerndraden met elkaar in contact zijn gekomen of een kerndraad is losgekoppeld van de connector en in contact is gekomen met het achterpaneel van dit apparaat. Nadat u de stekker uit het stopcontact hebt getrokken, neemt u corrigerende maatregelen, zoals het stevig opnieuw draaien van de kerndraad of het verzorgen van de connector, en sluit u de draad vervolgens opnieuw aan.
• Zet het volume lager en schakel de stroom weer in.
• Stop de weergave op het afspeelapparaat en schakel de stroom vervolgens uit en weer in.
• Als het probleem niet wordt opgelost door de stroom uit en weer in te schakelen, is het versterkercircuit of stroomcircuit van dit apparaat defect. Trek de stekker uit het stopcontact en neem contact op met onze klantenservice.

Bediending kan niet worden uitgevoerd via de afstandsbediening

Bediending kan niet worden uitgevoerd via de afstandsbediening.

• Batterijen zijn versleten. Vervang door nieuwe batterijen.
• Bedien de afstandsbediening op een afstand van ongeveer 7 m van dit apparaat en onder een hoek van maximaal 30°.
• Verwijder eventuele obstakels tussen dit apparaat en de afstandsbediening.
• Plaats de batterijen in de juiste richting, waarbij u de en markeringen controleert.
• De afstandsbedieningssensor van de set is blootgesteld aan sterk licht (direct zonlicht, fluorescentielamp met omvormertype, enz.). Verplaats de set naar een plaats waar de afstandsbedieningssensor niet wordt blootgesteld aan sterk licht.
• Bij gebruik van een 3D-videoapparaat kan de afstandsbediening van dit apparaat mogelijk niet functioneren als gevolg van de effecten van infraroodcommunicatie tussen apparaten (zoals tv en bril voor 3D-weergave). Pas in dit geval de richting van de apparaten met de 3D-communicatiefunctie en hun afstand aan om ervoor te zorgen dat ze de werking van de afstandsbediening van dit apparaat niet beïnvloeden.
• Schakel de functie voor het ontvangen van afstandsbedieningssignalen in.
• De afstandsbedieningscode tussen dit apparaat en de afstandsbediening is anders. Stel dit apparaat en de afstandsbediening in op dezelfde afstandsbedieningscode.

Er komt geen geluid uit

Er komt geen geluid uit de luidsprekers.

• Controleer de aansluitingen voor alle apparaten.
• Steek de aansluitkabels helemaal in.
• Controleer of de ingangsaansluitingen en uitgangsaansluitingen niet omgekeerd zijn aangesloten.
• Controleer kabels op beschadigingen.
• Controleer of de luidsprekerkabels correct zijn aangesloten. Controleer of de kabelkerndraden in contact komen met het metalen deel op de luidsprekerklemmen.
• Draai de luidsprekerklemmen goed vast. Controleer de luidsprekerklemmen op losheid.
• Controleer of de juiste ingangsbron is geselecteerd.
• Het volume is ingesteld op het minimum. Pas het volume aan tot een geschikt niveau.
• Annuleer de dempingsmodus.
• Controleer de instellingen van de SPEAKERS A/B buttons (luidsprekers A/B-knoppen).

De COAXIAL, OPTICAL 1 of OPTICAL 2 input indicator (ingangsindicator COAXIAL, OPTICAL 1 of OPTICAL 2) knippert.

• Controleer de aansluiting van de coaxiale digitale kabel of optische kabel.
• Stel het digitale audio-uitgangssignaal van het aangesloten apparaat in op 2-kanaals lineaire PCM.

Het gewenste geluid komt er niet uit

Er komt geen geluid uit een specifieke luidspreker.

• Controleer of de luidsprekerkabels correct zijn aangesloten.
• Pas de BALANCE control knob (BALANCE-bedieningsknop) aan.

Links en rechts van stereogeluid zijn omgekeerd.

• Controleer of de linker- en rechterluidsprekers zijn aangesloten op de juiste luidsprekeraansluitingen.

Geluid wordt onderbroken of er treedt ruis op

Bij het afspelen van een plaat is het geluid vervormd.

• Pas aan op een juiste naalddruk.
• Controleer de punt van de naald.
• Vervang de cartridge.

Bij het afspelen van een plaat komt er een brommend geluid uit de luidsprekers.

• Controleer of de draaitafel correct is aangesloten.
• Als er een tv- of AV-apparaat in de buurt van de draaitafel staat, kunnen dergelijke apparaten het afspeelgeluid beïnvloeden. Installeer de draaitafel op een locatie zo ver mogelijk van de tv of andere AV-apparaten.

Bij het afspelen van een plaat komt er een brommend geluid uit de luidsprekers wanneer het volume hoog is. (Huileffect)

• Installeer de draaitafel en luidsprekers zo ver mogelijk van elkaar.
• De trillingen van de luidsprekers worden via de vloer naar de speler overgebracht. Gebruik kussens, enz. om de trillingen van de luidsprekers te absorberen.

FILTER 1・2 indicator brandt niet

FILTER 1・2 indicator brandt niet.

• De FILTER 1･2 indicator brandt alleen wanneer de ingangsbron "COAXIAL", "OPTICAL 1" of "OPTICAL 2" is. Schakel de ingangsbron over naar "COAXIAL", "OPTICAL 1" of "OPTICAL 2".

D/A-omzetter

Specificaties van ondersteunde audioformaten
Coaxiaal/Optisch 1/Optisch 2

	Samplingfrequentie	Bitlengte
Lineaire PCM (2-kanaals)	32/44,1/48/88,2/96/ 176,4/192 kHz	16/24 bits

• Wanneer een digitaal geluidssignaal met een samplingfrequentie die niet door dit apparaat wordt ondersteund, wordt ingevoerd, knippert de ingangsindicator (COAXIAL, OPTICAL 1 of OPTICAL 2).

Uitleg van termen

Samplingfrequentie
Sampling omvat het met regelmatige tussenpozen aflezen van een geluidsgolf (analoog signaal) en het uitdrukken van de hoogte van de golf bij elke aflezing in gedigitaliseerd formaat (het produceren van een digitaal signaal).
Het aantal aflezingen dat in één seconde wordt gedaan, wordt de "samplingfrequentie" genoemd. Hoe groter de waarde, hoe dichter het gereproduceerde geluid bij het origineel ligt.

Luidsprekerimpedantie
Dit is een AC-weerstandswaarde, aangegeven in Ω (ohm). Een groter vermogen kan worden verkregen wanneer deze waarde kleiner is.

Source direct
Weergave met een hogere getrouwheid aan de bron wordt mogelijk, omdat ingangsaudiosignalen worden uitgevoerd door de audiokwaliteitsregelcircuits (BASS/TREBLE/BALANCE) te omzeilen.

Beveiligingscircuit
Dit is een functie om schade aan apparaten in de voeding te voorkomen wanneer een afwijking zoals overbelasting, overspanning optreedt of overtemperatuur om welke reden dan ook.

Specificaties

RMS-vermogen (20 Hz – 20 kHz simultane aandrijving van beide kanalen):	45 W x 2 (8 Ω/ohm belasting)
	60 W x 2 (4 Ω/ohm belasting)
Totale harmonische vervorming (20 Hz – 20 kHz simultane aandrijving van beide kanalen, 8 Ω/ohm belasting):	0,08 %
Bandbreedte uitgang (8 Ω/ohm belasting, 0,06%):	10 Hz – 50 kHz
Frequentierespons (CD, 1 W, 8 Ω/ohm belasting):	10 Hz – 70 kHz +0 dB, –1 dB
Dempingsfactor (8 Ω/ohm belasting, 40 Hz – 20 kHz):	100
Ingangsgevoeligheid/ingangsimpedantie
PHONO (MM):	2,2 mV/47 kΩ/kohm
CD, TUNER, NETWORK, RECORDER:	200 mV/20 kΩ/kohm
Uitgangsspanning SUBWOOFER OUT:	2,8 V (200 mV ingang, Volume MAX)
Maximaal toelaatbaar PHONO-ingangsniveau (1 kHz) MM:	100 mV
RIAA-afwijking (20 Hz – 20 kHz):	±1,0 dB
S/N (IHF-A, 8 Ω/ohm belasting)
PHONO (MM):	83 dB (5 mV ingang, 1 W uitgang)
CD, TUNER, NETWORK, RECORDER:	102 dB (2 V ingang, Nominaal uitgangsvermogen)
Hoofdtelefoonuitgang:	50 mW/32 Ω/ohm
Toonregeling
BASS (50 Hz):	±10 dB
TREBLE (15 kHz):	±10 dB
Digitale ingang
Coaxiaal:	0,5 Vp-p
Optisch:	–27 dBm of later
Bedrijfstemperatuur:	+5 ℃ - +35 ℃
Stroomvoorziening:	AC 230 V, 50/60 Hz
Stroomverbruik:	155 W
Stroomverbruik in stand-bymodus:	0,3 W

Omwille van verbetering kunnen de specificaties en het ontwerp zonder voorafgaande kennisgeving worden gewijzigd.

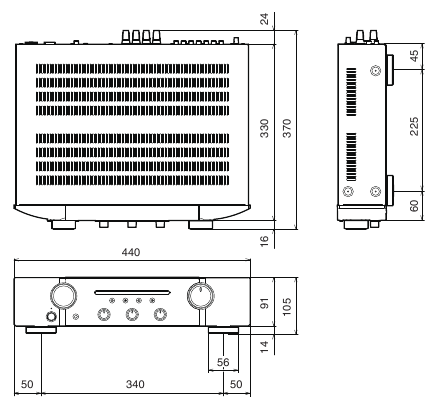

Afmetingen (eenheid: mm)

Gewicht: 7,8 kg

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Marantz PM6007 - Handleiding geïntegreerde versterker

Beschikbare talen
