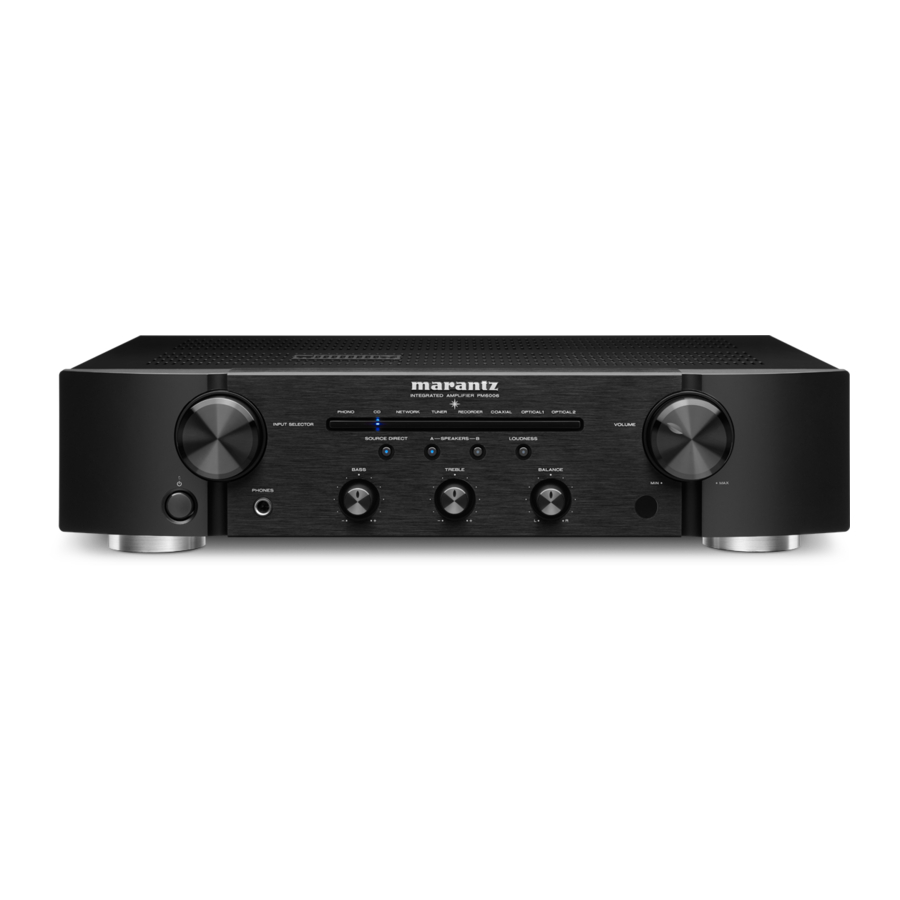

Marantz PM6006 Geïntegreerde versterker

Lees deze handleiding zorgvuldig door voordat u het product gebruikt, om een correcte werking te garanderen.

Bewaar deze handleiding na het lezen ervan goed voor toekomstig gebruik.

Accessoires

Controleer of de volgende onderdelen met het product zijn meegeleverd.

Snelstartgids	Cd-rom (gebruikershandleiding)	Veiligheidsinstructies
Stroomkabel	Afstandsbediening (RC003PMCD)	R03/AAA-batterijen

De batterijen plaatsen

Verwijder het achterdeksel in de richting van de pijl en verwijder het.
Plaats twee batterijen correct in het batterijvak zoals aangegeven.
Plaats het achterdeksel terug.

OPMERKING

Om schade of lekkage van batterijvloeistof te voorkomen:
- Gebruik geen nieuwe batterij samen met een oude.
- Gebruik geen twee verschillende soorten batterijen.
Verwijder de batterijen uit de afstandsbediening als deze lange tijd niet wordt gebruikt.
Als de batterijvloeistof toch lekt, veeg de vloeistof dan voorzichtig uit de binnenkant van het batterijvak en plaats nieuwe batterijen.

Bereik van de afstandsbediening

Richt de afstandsbediening op de afstandsbedieningssensor wanneer u deze bedient.

Functies

Geluid van hoge kwaliteit

Volledig discrete stroomterugkoppelingsversterker
Dit apparaat gebruikt een snelle stroomterugkoppelingsversterkercircuit voor zijn voorversterker en eindversterker, zodat signalen van de Super Audio CD-speler met een hoge betrouwbaarheid kunnen worden versterkt. De snelle stroomterugkoppelingsversterker reproduceert een natuurlijke geluidsruimte.
Hoog vermogen
Dit apparaat heeft een slanke behuizing, maar wordt geleverd met een grote voedingseenheid voor dynamische muziekweergave met hoog vermogen.
Audio-ontwerp van hoge kwaliteit
Dit apparaat heeft een audio-ontwerp van hoge kwaliteit, zoals een geminimaliseerd signaalpad, gebruik van onderdelen van hoge geluidskwaliteit en een groot stroomcircuit, wat alleen mogelijk is bij discrete audiocomponenten.
Phono-ingangsaansluitingen voor het aansluiten van draaitafels
Dit apparaat is voorzien van een phono-versterker, zodat u direct een draaitafel kunt aansluiten en platen kunt afspelen (alleen de MM-cartridge kan worden gebruikt)
Twee sets luidsprekeruitgangen
Naast het gebruik van twee sets luidsprekers (luidsprekers A en luidsprekers B), kunt u verbinding maken met bi-wiring-luidsprekers met aparte ingangsaansluitingen voor hoge en lage tonen.
Het apparaat is voorzien van schroefklemmen waarop dikke audiokabels kunnen worden aangesloten.

Hoge prestaties

Digitale ingang (coaxiaal, optisch 1/2)
Dit apparaat heeft een digitale ingangsaansluiting die de invoer van digitale audio van externe apparaten, zoals televisies, mogelijk maakt. De digitaal-naar-analoog-omzetter is een belangrijke factor in de geluidskwaliteit van digitale audio-invoer. De Marantz Super Audio CD-speler maakt gebruik van de Cirrus Logic CS4398, die een uitstekende reputatie heeft op het gebied van hoge precisie.
Toonregeling
Dit apparaat heeft een toonregeling voor het aanpassen van bas (lage frequentie) en hoge tonen (hoge frequentie) om uw favoriete toon te produceren.
LOUDNESS-functie
Dit apparaat is voorzien van een LOUDNESS-functie die het gemakkelijker maakt om muziek af te spelen op een laag volumeniveau.

Eenvoudige bediening

Afstandsbediening compatibel met cd-spelers en netwerkaudiospelers
De bij dit apparaat geleverde afstandsbediening kan naast dit apparaat ook Marantz cd-spelers en netwerkaudiospelers bedienen.
Dit apparaat kan ook schakelen tussen drie afstandsbedieningscodes. Wanneer u drie apparaten in hetzelfde gebied gebruikt, kunt u voor elk apparaat een andere afstandsbedieningscode instellen om ze onafhankelijk van elkaar te bedienen.

Onderdelen en functies

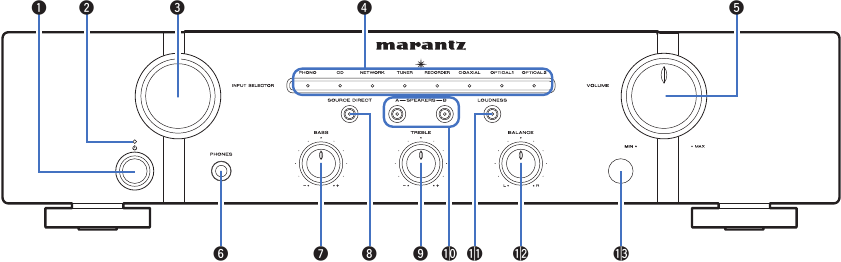

Voorpaneel

Aan/uit-knop
Hiermee schakelt u de stroom in/uit.
Stroomindicator
Deze brandt als volgt afhankelijk van de stroomstatus:
- Ingeschakeld: Uit
- Stand-by: Rood
- Uitgeschakeld: Uit
- Wanneer het beveiligingscircuit is geactiveerd: Rood (knipperend)

INPUT SELECTOR-knop
Hiermee selecteert u de ingangsbron.
Ingangsindicatoren
VOLUME-knop
Hiermee past u het volume aan.
Koptelefoonaansluiting (PHONES)
Wordt gebruikt om een koptelefoon aan te sluiten.
Schakel de luidsprekeruitgang uit wanneer u een koptelefoon gebruikt.
OPMERKING
- Verhoog het volume niet te veel wanneer u een koptelefoon gebruikt om gehoorverlies te voorkomen.
BASS-bedieningsknop
Met deze instelling past u het volume aan voor de bas.
SOURCE DIRECT-knop/indicator
Hiermee schakelt u de SOURCE DIRECT-modus in/uit.
TREBLE-bedieningsknop
Met deze instelling past u het volume aan voor de hoge tonen.
Luidsprekerschakelknop/indicatoren (SPEAKERS A/B)
Hiermee selecteert u de luidspreker voor audio-uitvoer.
LOUDNESS-knop/indicator
Hiermee schakelt u de LOUDNESS-modus in/uit.
BALANCE-bedieningsknop
Hiermee past u de balans aan van de volume-uitvoer van de linker- en rechterluidspreker.
Afstandsbedieningssensor
Deze ontvangt signalen van de afstandsbediening.

7, 9, 11 en 12 kunnen worden aangepast als 8 is uitgeschakeld (de SOURCE DIRECT-modus is uitgeschakeld).

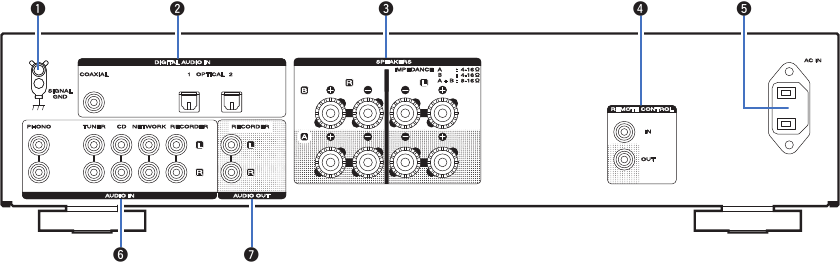

Achterpaneel

SIGNAL GND-aansluiting
Wordt gebruikt om een draaitafel aan te sluiten.
Digitale audio-ingangsaansluitingen (COAXIAL/OPTICAL 1/2)
Wordt gebruikt om een apparaat met een tv- of digitale audio-aansluiting aan te sluiten.
Luidsprekeraansluitingen (SPEAKERS)
Wordt gebruikt om luidsprekers aan te sluiten.
Afstandsbediening-ingang/uitgang-aansluitingen (REMOTE CONTROL)
Wordt gebruikt om aan te sluiten op een audioapparaat van Marantz dat compatibel is met de afstandsbedieningsfunctie.
AC-ingang (AC IN)
Wordt gebruikt om het netsnoer aan te sluiten.
Analoge audio-ingangsaansluitingen (AUDIO IN)
Wordt gebruikt om apparaten aan te sluiten die zijn uitgerust met analoge audio-uitgangsaansluitingen.
- "Een afspeelapparaat aansluiten"
- "Een opnameapparaat aansluiten"
AUDIO OUT-aansluitingen (RECORDER)
Wordt gebruikt om de ingangsaansluiting van een recorder aan te sluiten.

Afstandsbediening

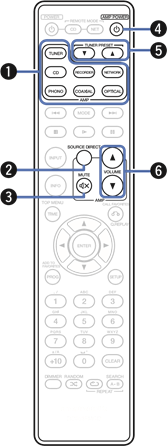

Versterker- en tunerbediening

Knoppen voor het selecteren van de ingangsbron
Hiermee selecteert u de ingangsbron.
SOURCE DIRECT-knop
Hiermee schakelt u de SOURCE DIRECT-modus in/uit.
MUTE-knop ()
Hiermee dempt u de audio-uitvoer.
AMP POWER-knop ()
Hiermee schakelt u de stroom in/uit (stand-by).
TUNER PRESET-knoppen ()
Hiermee selecteert u de radiostations die in de tuner zijn geregistreerd als voorkeurzenders.
VOLUME-knoppen ( )
Hiermee past u het volume aan.

5 zijn bedieningsknoppen voor tuners van Marantz (apart verkrijgbaar).

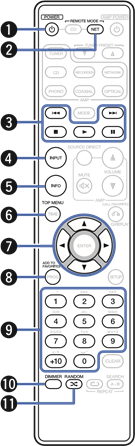

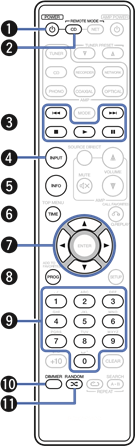

CD-spelerbediening

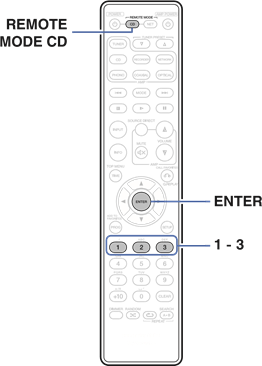

De meegeleverde afstandsbediening kan worden gebruikt om een CD-speler van Marantz te bedienen, naast dit apparaat. Om een CD-speler van Marantz te bedienen, drukt u op de REMOTE MODE CD-knop om de afstandsbediening naar de CD-spelerbedieningsmodus te schakelen.

REMOTE MODE CD-knop licht ongeveer twee seconden op.

POWER-knop ()
Knop voor het selecteren van de afstandsbedieningsmodus (REMOTE MODE CD)
Systeemknoppen
- Skip-knoppen ( / )
- Stopknop ()
- Afspeelknop ()
- Pauzeknop ()
Knop voor het selecteren van de ingangsbron (INPUT)
Informatieknop (INFO)
TIME-knop
Cursorknoppen ()
Programmeerknop (PROG)
Nummerknoppen (0 – 9)
DIMMER-knop
RANDOM-knop ()
MODE-knop
REPLAY-knop
ENTER-knop
SETUP-knop
CLEAR-knop
REPEAT A-B-knop
REPEAT-knop ( )

De versterker en tuner kunnen worden bediend met de versterkerbedieningsknoppen, zelfs wanneer de afstandsbedieningsmodus is ingesteld op CD.

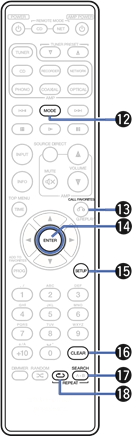

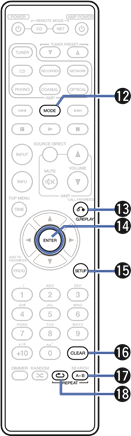

Netwerkaudiospelerbediening

De afstandsbediening die bij dit apparaat wordt geleverd, kan naast dit apparaat ook een netwerkaudiospeler bedienen. Om een netwerkaudiospeler van Marantz te bedienen, drukt u op de REMOTE MODE NET-knop om de afstandsbediening naar de netwerkaudiospelerbedieningsmodus te schakelen.

REMOTE MODE NET-knop licht ongeveer twee seconden op.

POWER-knop ()
Knop voor het selecteren van de afstandsbedieningsmodus (REMOTE MODE NET)
Systeemknoppen
- Skip-knoppen ( / )
- Stopknop ()
- Afspeelknop ()
- Pauzeknop ()
Knop voor het selecteren van de ingangsbron (INPUT)
Informatieknop (INFO)
TOP MENU-knop
Cursorknoppen ()
Knop TOEVOEGEN AAN FAVORIETEN
Nummerknoppen (0 – 9, +10)
DIMMER-knop
RANDOM-knop ()
MODE-knop
Q.REPLAY-knop
ENTER-knop
SETUP-knop
CLEAR-knop
SEARCH-knop
REPEAT-knop ()

De versterker en tuner kunnen worden bediend met de versterkerbedieningsknoppen, zelfs wanneer de afstandsbedieningsmodus is ingesteld op NET.

Aansluitingen

LET OP

Steek het netsnoer pas in het stopcontact als alle aansluitingen zijn voltooid.
Bundel netsnoeren niet samen met aansluitkabels. Dit kan leiden tot brommen of ruis.

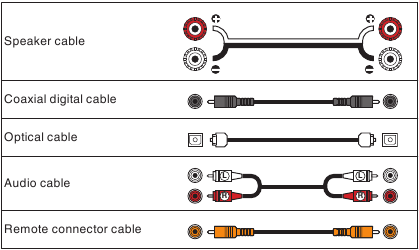

Gebruikte kabels voor aansluitingen

Zorg voor de benodigde kabels op basis van de apparaten die u wilt aansluiten.

Luidsprekers aansluiten

LET OP

Haal de stekker van dit apparaat uit het stopcontact voordat u de luidsprekers aansluit.
Sluit zo aan dat de kerndraden van de luidsprekerkabel niet uit de luidsprekeraansluiting steken. Het beveiligingscircuit kan worden geactiveerd als de kerndraden de achterkant raken of als de + en - zijden elkaar raken. ("Beveiligingscircuit")
Raak de luidsprekeraansluitingen nooit aan terwijl het netsnoer is aangesloten. Dit kan leiden tot een elektrische schok.
Gebruik luidsprekers met impedanties binnen de onderstaande bereiken, afhankelijk van hoe ze worden gebruikt.

Luidsprekeraansluitingen die op dit apparaat worden gebruikt	Aantal aangesloten luidsprekers	Luidsprekerimpedantie
SPEAKERS A (Standaard aansluiting)	2 (één set)	4 – 16 Ω/ohm
SPEAKERS B	2 (één set)	4 – 16 Ω/ohm
SPEAKERS A en SPEAKERS B	4 (twee sets)	8 – 16 Ω/ohm
SPEAKERS A en SPEAKERS B (Bi-wiring aansluiting)	2 (één set)	4 – 16 Ω/ohm

De luidsprekerkabels aansluiten

Controleer zorgvuldig de linker (L) en rechter (R) kanalen en + (rood) en – (zwart) polariteiten op de luidsprekers die op dit apparaat worden aangesloten en zorg ervoor dat de kanalen en polariteiten correct zijn aangesloten.

Pel ongeveer 10 mm van de buitenmantel van het uiteinde van de luidsprekerkabel en draai vervolgens de kerndraad stevig in elkaar of sluit deze af.
Draai de luidsprekeraansluiting tegen de klok in om deze los te maken.
Steek de kerndraad van de luidsprekerkabel tot aan de stootrand in de luidsprekeraansluiting.
Draai de luidsprekeraansluiting met de klok mee om deze vast te draaien.

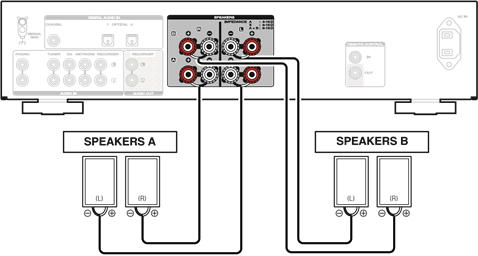

Luidspreker A/B aansluiting

Dit apparaat is uitgerust met twee sets luidsprekeraansluitingen (SPEAKERS A en SPEAKERS B). Op elke set aansluitingen kan één set luidsprekers worden aangesloten en er kunnen in totaal twee sets luidsprekers worden aangesloten.

Hetzelfde signaal wordt uitgevoerd vanaf de SPEAKERS A- en SPEAKERS B-aansluitingen.

Als er slechts één set luidsprekers moet worden aangesloten, gebruikt u de SPEAKERS A- of SPEAKERS B-aansluitingen.

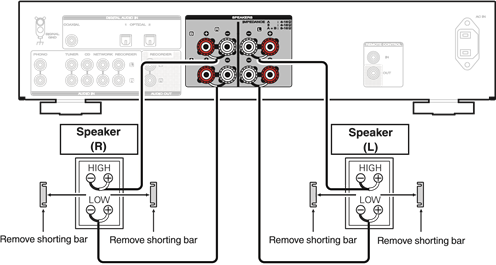

Bi-wiring aansluiting

Deze aansluiting beperkt de effecten van signaalinterferentie tussen de hoge tonen (tweeters) en lage tonen (woofers), waardoor u kunt genieten van weergave van hoge kwaliteit.

Sluit bij bi-wiring met bi-wireable luidsprekers de midden- en hoge tonen aan op SPEAKERS A (of SPEAKERS B), de lage tonen op SPEAKERS B (of SPEAKERS A).

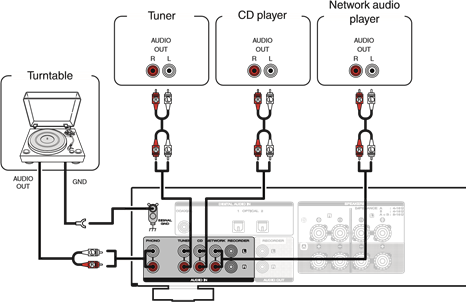

Een afspeelapparaat aansluiten

U kunt draaitafels, tuners, CD-spelers en netwerkaudiospelers op dit apparaat aansluiten.

Dit apparaat is compatibel met draaitafels die zijn uitgerust met een moving magnet (MM) phono cartridge. Wanneer u een draaitafel met een low output moving coil (MC) cartridge aansluit, gebruikt u een in de handel verkrijgbare MC head amp of een step-up transformator.

Als u de ingangsbron van dit apparaat op "PHONO" instelt en u per ongeluk het volume verhoogt zonder dat er een draaitafel is aangesloten, kunt u een bromgeluid uit de luidsprekers horen.

LET OP

De aardaansluiting (SIGNAL GND) van dit apparaat is niet bedoeld voor veiligheidsaarding. Als deze aansluiting is aangesloten wanneer er veel ruis is, kan de ruis worden verminderd. Houd er rekening mee dat het aansluiten van de aardleiding, afhankelijk van de draaitafel, het omgekeerde effect kan hebben en de ruis kan versterken. In dit geval is het niet nodig om de aardleiding aan te sluiten.

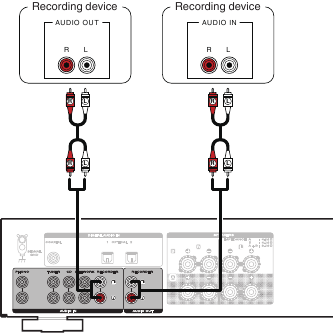

Een opnameapparaat aansluiten

LET OP

Steek nooit de kortsluitpen in de opname-uitgangsaansluitingen (AUDIO OUT RECORDER). Dit kan leiden tot schade.

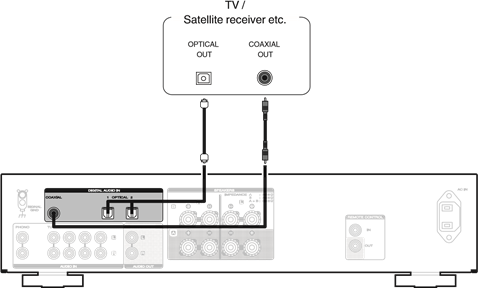

Een TV/Apparaten met digitale audioaansluitingen aansluiten

Gebruik deze aansluiting om digitale audiosignalen naar dit apparaat te sturen en de signalen om te zetten voor weergave met behulp van de D/A-converter van dit apparaat.

LET OP

Lineaire PCM-signalen met een samplingfrequentie van 32 kHz, 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz of 192 kHz kunnen in dit apparaat worden ingevoerd.
Voer geen niet-PCM-signalen in, zoals DTS en AAC. Dit veroorzaakt ruis en kan de luidsprekers beschadigen.

Apparaten aansluiten met afstandsbedieningsaansluitingen

Bediend worden door RC op dit apparaat zonder visueel contact

U kunt een externe IR-ontvanger aansluiten op de REMOTE CONTROL-aansluitingen om dit apparaat te bedienen met de meegeleverde afstandsbediening zonder visueel contact. Dit kan nodig zijn als het apparaat verborgen is in een kast of hoek, zodat u niet rechtstreeks met de afstandsbediening naar het apparaat kunt wijzen.

Om dit te doen, schakelt u de functie voor het ontvangen van afstandsbedieningssignalen uit: "De functie voor het ontvangen van afstandsbedieningssignalen instellen".

LET OP

Wanneer er geen afstandsbedieningsontvanger is aangesloten, moet u ervoor zorgen dat de functie voor het ontvangen van afstandsbedieningssignalen is ingeschakeld. Bediening is niet mogelijk met de afstandsbediening als deze functie is uitgeschakeld.

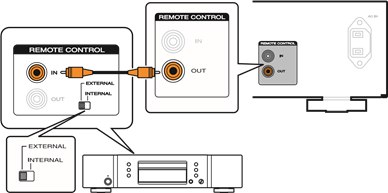

Marantz-audioapparaten op afstand aansluiten

U kunt afstandsbedieningssignalen verzenden door eenvoudigweg een Marantz-audioapparaat aan te sluiten op de REMOTE CONTROL IN/OUT-aansluitingen met behulp van de afstandsbedieningskabel die bij het apparaat is geleverd.

Zet de afstandsbedieningsschakelaar op het achterpaneel van de aangesloten audiocomponent op "EXTERNAL" om deze functie te gebruiken.

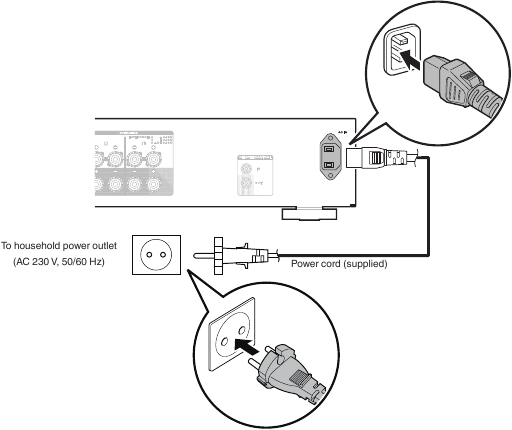

Het netsnoer aansluiten

Nadat u alle aansluitingen hebt voltooid, steekt u de stekker in het stopcontact.

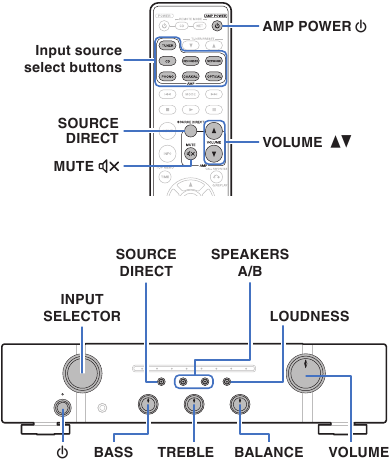

Afspelen

Inschakelen

Druk op op het apparaat om het in te schakelen.
Ingang-indicator voor de geselecteerde bron licht op.

OPMERKING

Draai VOLUME op het apparaat naar het laagste niveau voordat u het apparaat inschakelt.

De stroom naar de stand-by schakelen

Druk op AMP POWER op de afstandsbediening.
De stroomindicator licht rood op.

Druk op AMP POWER om de stroom vanuit de stand-by modus in te schakelen.
U kunt de INPUT SELECTOR draaien als het apparaat in de stand-by modus staat om de stroom in te schakelen.

OPMERKING

De voeding blijft naar een deel van de circuits gaan, zelfs als de stroom in de stand-by modus staat. Als u voor langere tijd van huis weggaat of op vakantie gaat, drukt u op op het apparaat om de stroom uit te schakelen, of haal het netsnoer uit het stopcontact.

De luidsprekers voor de audio-uitgang selecteren

Druk op SPEAKERS A/B om het luidsprekersysteem te selecteren dat voor het afspelen moet worden gebruikt.
De indicator van de geselecteerde luidsprekers licht op.

Als u een hoofdtelefoon gebruikt, drukt u op SPEAKERS A/B om alle indicatoren uit te schakelen en de audio-uitgang van de luidsprekeraansluitingen uit te schakelen.

De invoerbron selecteren

Druk op de invoerbron selectieknop die moet worden afgespeeld.
De indicator van de geselecteerde invoerbron licht op.

U kunt de invoerbron ook selecteren door aan INPUT SELECTOR op het apparaat te draaien.

Het volume aanpassen

Gebruik VOLUME om het volume aan te passen.

U kunt het hoofdvolume ook aanpassen door aan VOLUME op het apparaat te draaien.

Het geluid tijdelijk uitschakelen (dempen)

Druk op MUTE .
De indicator van de momenteel ingestelde invoerbron knippert rood.

Om het dempen te annuleren, drukt u nogmaals op MUTE .

De toon aanpassen

Druk op SOURCE DIRECT om de source direct modus uit te schakelen.
De SOURCE DIRECT indicator gaat uit.
Draai de BASS, TREBLE en BALANCE op dit apparaat om de toon aan te passen.

U kunt ook op SOURCE DIRECT op het apparaat drukken om de source direct modus uit te schakelen.

CD's afspelen

Dit gedeelte gebruikt het afspelen vanaf een CD als voorbeeld.

Druk op op het apparaat om het in te schakelen.
Druk op de invoerbron selectieknop (CD) om de invoerbron naar "CD" te schakelen.
De "CD" invoerindicator licht op.
Speel de CD af.
Gebruik VOLUME om het volume aan te passen.

Afspelen in source direct modus

Het signaal gaat niet door de circuits voor de toonaanpassing (BASS, TREBLE en BALANCE), wat resulteert in het afspelen van een hogere geluidskwaliteit.

Druk op SOURCE DIRECT om de source direct modus in te schakelen.
De SOURCE DIRECT indicator licht op.

Afspelen in LOUDNESS modus

Als muziek op een laag volume wordt afgespeeld, is het effect van de bas en treble niet goed te horen. De functie LOUDNESS corrigeert de bas en treble in deze situaties, waardoor u van natuurlijk klinkende weergave kunt genieten.

Druk op LOUDNESS om de LOUDNESS modus in te schakelen.
De LOUDNESS indicator licht op.

Aansluiten en afspelen vanaf een digitaal apparaat (Coaxiaal/Optisch)

Sluit het digitale apparaat aan op dit apparaat.
Druk op de invoerbron selectieknop (COAXIAL of OPTICAL) om de invoerbron naar "COAXIAL" of "OPTICAL 1/2" te schakelen.
Start het afspelen van het digitale apparaat dat op dit apparaat is aangesloten.
De COAXIAL of OPTICAL 1/2 invoerindicator knippert blauw als dit apparaat de samplefrequentie van het invoersignaal niet kan detecteren.
Gebruik VOLUME om het volume aan te passen.

Specificaties van ondersteunde audioformaten

Zie "D/A-converter".

OPMERKING

Voer geen niet-PCM-signalen in, zoals Dolby Digital en DTS. Dit veroorzaakt ruis en kan de luidsprekers beschadigen.
Als de samplefrequentie verandert, bijvoorbeeld van A-modus naar B-modus in een CS-uitzending, kan het dempen 1 - 2 seconden werken, waardoor het geluid wordt onderbroken.

Opnemen

Audiosignalen die in dit apparaat worden ingevoerd, kunnen naar een extern opnameapparaat worden uitgevoerd. Wanneer audio wordt opgenomen vanaf een afspeelapparaat dat op dit apparaat is aangesloten, kan audio worden opgenomen terwijl het afspeelapparaat nog steeds op dit apparaat is aangesloten.

Druk op op het apparaat om het in te schakelen.
Druk op de invoerbron selectieknop om over te schakelen naar de invoerbron waarvan u wilt opnemen.
De indicator van de geselecteerde invoerbron licht op.
De opname start.
- Zie de handleiding van het opnameapparaat voor informatie over de werking.

Instellingen

De Auto Standby modus instellen

U kunt het apparaat zo instellen dat het automatisch naar de stand-by modus schakelt als het apparaat gedurende 30 minuten niet wordt bediend als er geen audio wordt ingevoerd (Auto Standby modus).

De Auto Standby modus staat standaard aan.

De Auto Standby modus uitschakelen

Houd SOURCE DIRECT langer dan 5 seconden ingedrukt om de Auto Standby modus uit te schakelen.
De stroomindicator knippert één keer.

De Auto Standby modus inschakelen

Houd SOURCE DIRECT langer dan 5 seconden ingedrukt om de Auto Standby modus in te schakelen.
De stroomindicator knippert drie keer.

De afstandsbediening signaal ontvangst functie instellen

Als u een IR-ontvanger (apart verkrijgbaar) aansluit op de REMOTE CONTROL IN connector van dit apparaat, gebruikt u de volgende procedure om de afstandsbediening signaal ontvangst functie van dit apparaat uit te schakelen. Wanneer de functie is ingeschakeld, kunt u geen bewerkingen uitvoeren met de afstandsbediening. Standaard is deze functie ingeschakeld.

De afstandsbediening signaal ontvangst functie van de afstandsbediening uitschakelen

Druk ongeveer 5 seconden op SPEAKERS B om de afstandsbediening signaal ontvangst functie uit te schakelen.
De indicator van de momenteel ingestelde invoerbron knippert drie keer rood.

De afstandsbediening signaal ontvangst functie van de afstandsbediening inschakelen

Druk ongeveer 5 seconden op SPEAKERS A om de afstandsbediening signaal ontvangst functie in te schakelen.
De "RECORDER" invoerindicator knippert drie keer blauw.

Afstandsbedieningscodes instellen

Afstandsbedieningscodes zijn ingesteld tussen dit apparaat en de meegeleverde afstandsbediening. U kunt een van de drie soorten afstandsbedieningscodes selecteren, en de afstandsbediening kan worden gebruikt om het apparaat te bedienen wanneer dezelfde afstandsbedieningscode wordt gebruikt. Als drie van deze apparaten op dezelfde locatie worden gebruikt, kunnen alle drie de apparaten tegelijkertijd worden bediend met behulp van één afstandsbediening in de standaardinstellingen. Door individuele afstandsbedieningscodes in te stellen tussen een apparaat en de afstandsbediening, kan de afstandsbediening worden gebruikt om alleen het apparaat te bedienen dat dezelfde afstandsbedieningscode heeft.

Zorg ervoor dat u de werking van elk apparaat controleert na het instellen van de afstandsbedieningscodes.

De standaardinstelling is "AMP1".

Afstandsbedieningscodes instellen voor de afstandsbediening

Om de afstandsbedieningscodes in te stellen op AMP2

Houd REMOTE MODE CD en de cijfer 2 knop langer dan 5 seconden ingedrukt.

Om de afstandsbedieningscodes in te stellen op AMP3

Houd REMOTE MODE CD en de cijfer 3 knop langer dan 5 seconden ingedrukt.

Om de afstandsbedieningscode terug te zetten naar de standaardinstelling, houdt u REMOTE MODE CD en de cijfer 1 knop langer dan 5 seconden ingedrukt.

OPMERKING

De afstandsbedieningscodes keren terug naar de standaardinstellingen wanneer de batterijen worden verwijderd. Stel de afstandsbedieningscodes opnieuw in na het vervangen van de batterijen.

Afstandsbedieningscodes instellen voor dit apparaat

Richt de afstandsbediening waarvoor de afstandsbedieningscode is ingesteld op dit apparaat en druk op REMOTE MODE CD en ENTER.
De invoerindicatoren op het apparaat knipperen zoals hieronder weergegeven, afhankelijk van de ingestelde afstandsbedieningscode.

Afstandsbedieningscodes	Invoerindicator
AMP 1	PHONO indicator knippert drie keer
AMP 2	CD indicator knippert drie keer
AMP 3	NETWORK indicator knippert drie keer

Tips

Ik wil geluid van hoge kwaliteit van de televisie afspelen

Sluit de digitale audio-uitgang van de tv aan op de digitale audio-ingang (COAXIAL of OPTICAL 1/2) van dit apparaat en schakel de ingangsbron naar de aangesloten (COAXIAL of OPTICAL 1/2) connector.
Dit apparaat kan 2-kanaals lineaire PCM digitale audiosignalen afspelen.

Ik wil zelf de klank aanpassen

Gebruik de BASS, TREBLE en BALANCE-knoppen om het geluid naar wens aan te passen.

Ik wil een geluidsweergave die trouw is aan het originele geluid

Zet de source direct-modus aan.

Ik wil muziek horen die bij laag volume dicht bij de originele geluidskwaliteit ligt

Zet de LOUDNESS-modus aan.

Ik wil een Marantz cd-speler of netwerkaudiospeler bedienen met de afstandsbediening van dit apparaat

Schakel de bedieningsmodus van de afstandsbediening. ("CD player operations" (cd-spelerbedieningen), "Network audio player operations" (netwerkaudiospelerbedieningen))
Raadpleeg ook de gebruiksaanwijzingen van de cd-speler of netwerkaudiospeler.

Ik wil meer dan één apparaat op één locatie gebruiken

Stel individuele afstandsbedieningscodes in voor elke combinatie van apparaten en afstandsbediening.

Probleemoplossing

Als er een probleem optreedt, controleer dan eerst het volgende:

Zijn de aansluitingen correct?
Wordt de set bediend zoals beschreven in de gebruikershandleiding?
Werken de andere apparaten correct?

Als dit apparaat niet goed werkt, controleer dan de overeenkomstige symptomen in dit gedeelte.

Als de symptomen niet overeenkomen met de symptomen die hier worden beschreven, raadpleeg dan uw dealer, aangezien dit kan te wijten zijn aan een defect in dit apparaat. Koppel in dit geval onmiddellijk de stroomtoevoer los en neem contact op met de winkel waar u dit apparaat hebt gekocht.

Stroom schakelt niet in / Stroom is uitgeschakeld

Symptoom	Oorzaak / Oplossing
Stroom is niet ingeschakeld.	Controleer of de stekker correct in het stopcontact is gestoken.
Stroom wordt automatisch uitgeschakeld.	De Auto Standby-modus is ingeschakeld. Wanneer er ongeveer 30 minuten verstrijken zonder audio-invoer en geen bediening op het apparaat, gaat dit apparaat automatisch naar de stand-by modus. Om de Auto Standby-modus uit te schakelen, houdt u de SOURCE DIRECT-knop 5 seconden of langer ingedrukt.
Stroom wordt uitgeschakeld en de stroomindicator knippert rood, ongeveer elke 0,25 seconden.	Het beveiligingscircuit is geactiveerd als gevolg van een temperatuurstijging in dit apparaat. Schakel de stroom uit, wacht ongeveer een uur totdat dit apparaat voldoende is afgekoeld en schakel de stroom vervolgens weer in.
	Installeer dit apparaat opnieuw op een plaats met goede ventilatie.
	Controleer de luidsprekeraansluitingen. Het beveiligingscircuit is mogelijk geactiveerd omdat luidsprekerkabelkernaders met elkaar in contact zijn gekomen of een kernader is losgekoppeld van de connector en in contact is gekomen met het achterpaneel van dit apparaat. Nadat u het netsnoer hebt losgekoppeld, neemt u corrigerende maatregelen, zoals het stevig opnieuw draaien van de kernader of het verzorgen van de connector, en sluit u de draad vervolgens weer aan.
	Zet het volume lager en schakel de stroom weer in.
	Het versterkercircuit van dit apparaat is defect. Koppel het netsnoer los en neem contact op met ons klantenservicecentrum.

Bedieningen kunnen niet worden uitgevoerd via de afstandsbediening

Symptoom	Oorzaak / Oplossing
Bedieningen kunnen niet worden uitgevoerd via de afstandsbediening.	Batterijen zijn versleten. Vervang ze door nieuwe batterijen.
	Bedien de afstandsbediening op een afstand van ongeveer 7 m van dit apparaat en onder een hoek van 30°.
	Verwijder eventuele obstakels tussen dit apparaat en de afstandsbediening.
	Plaats de batterijen in de juiste richting en controleer de + en - tekens.
	De afstandsbedieningssensor van de set wordt blootgesteld aan sterk licht (direct zonlicht, fluorescentielamp van het invertertype, enz.). Verplaats de set naar een plaats waar de afstandsbedieningssensor niet wordt blootgesteld aan sterk licht.
	Bij gebruik van een 3D-videoapparaat, werkt de afstandsbediening van dit apparaat mogelijk niet als gevolg van effecten van infraroodcommunicatie tussen apparaten (zoals tv en brillen voor 3D-weergave). Pas in dit geval de richting van de apparaten met de 3D-communicatiefunctie en hun afstand aan om ervoor te zorgen dat ze geen invloed hebben op de bediening vanaf de afstandsbediening van dit apparaat.
	Schakel de functie voor het ontvangen van afstandsbedieningssignalen in.
	De afstandsbedieningscode tussen dit apparaat en de afstandsbediening is verschillend. Stel dit apparaat en de afstandsbediening in op dezelfde afstandsbedieningscode.

Er komt geen geluid uit

Symptoom	Oorzaak / Oplossing
Er komt geen geluid uit de luidsprekers.	Controleer de aansluitingen voor alle apparaten.
	Steek de aansluitkabels helemaal in.
	Controleer of de ingangs- en uitgangsconnectoren niet omgekeerd zijn aangesloten.
	Controleer de kabels op schade.
	Controleer of de luidsprekerkabels correct zijn aangesloten. Controleer of de kernaders van de kabel in contact komen met het metalen deel op de luidsprekeraansluitingen.
	Draai de luidsprekeraansluitingen stevig vast. Controleer de luidsprekeraansluitingen op losheid.
	Controleer of de juiste ingangsbron is geselecteerd.
	Pas het hoofdvolume aan.
	Annuleer de dempingsmodus.
	Controleer de instellingen van de SPEAKERS A/B-knop.
De COAXIAL of OPTICAL 1/2-ingangsindicator knippert.	Controleer de aansluiting van de coaxiale digitale kabel of optische kabel.
De COAXIAL of OPTICAL 1/2-ingangsindicator knippert.	Stel het digitale audio-uitgangssignaal van het aangesloten apparaat in op 2-kanaals lineaire PCM.

Het gewenste geluid komt er niet uit

Symptoom	Oorzaak / Oplossing
Er komt geen geluid uit een specifieke luidspreker.	Controleer of de luidsprekerkabels correct zijn aangesloten.
Er komt geen geluid uit een specifieke luidspreker.	Pas de BALANCE-bedieningsknop aan.
Het linker- en rechterstereogeluid zijn omgekeerd.	Controleer of de linker- en rechterluidsprekers zijn aangesloten op de juiste luidsprekeraansluitingen.

Het geluid wordt onderbroken of er treedt ruis op

Symptoom	Oorzaak / Oplossing
Bij het afspelen van een plaat is het geluid vervormd.	Pas de juiste naalddruk aan.
	Controleer de punt van de naald.
	Vervang de cartridge.
Bij het afspelen van een plaat komt er een brommend geluid uit de luidsprekers.	Controleer of de draaitafel correct is aangesloten.
	Als er een tv of AV-apparaat in de buurt van de draaitafel staat, kunnen dergelijke apparaten het afspeelgeluid beïnvloeden. Installeer de draaitafel op een locatie die zo ver mogelijk verwijderd is van de tv of andere AV-apparaten.
Bij het afspelen van een plaat komt er een brommend geluid uit de luidsprekers wanneer het volume hoog is. (Huileffect)	Installeer de draaitafel en luidsprekers zo ver mogelijk van elkaar.
	De trillingen van de luidsprekers worden via de vloer naar de speler overgebracht. Gebruik kussens, enz., om de trillingen van de luidsprekers te absorberen.

D/A-converter

Specificaties van ondersteunde audioformaten

Coaxiaal/Optisch 1/2

	Samplingfrequentie	Bitlengte
Lineaire PCM (2-kanaals)	32/ 44.1/ 48/ 88.2/ 96/ 176.4/ 192 kHz	16/24 bits

Wanneer een digitaal geluidssignaal met een samplingfrequentie die niet door dit apparaat wordt ondersteund, wordt ingevoerd, knippert de ingangsindicator (COAXIAL of OPTICAL 1/2).

Verklaring van termen

Samplingfrequentie

Sampling omvat het met regelmatige tussenpozen lezen van een geluidsgolf (analoog signaal) en het uitdrukken van de hoogte van de golf bij elke lezing in gedigitaliseerde vorm (het produceren van een digitaal signaal).

Het aantal metingen dat in één seconde wordt verricht, wordt de "samplingfrequentie" genoemd. Hoe groter de waarde, hoe dichter het gereproduceerde geluid bij het origineel ligt.

Luidsprekerimpedantie

Dit is een AC-weerstandswaarde, aangegeven in Ω (ohm).

Er kan meer vermogen worden verkregen wanneer deze waarde kleiner is.

Source direct

Weergave met een hogere getrouwheid aan de bron wordt mogelijk, aangezien audio-ingangssignalen worden uitgevoerd door de circuits voor audiokwaliteitsregeling (BASS/TREBLE/BALANCE) te omzeilen.

Beveiligingscircuit

Dit is een functie om schade aan apparaten in de voeding te voorkomen wanneer een abnormaliteit zoals overbelasting, overspanning of overtemperatuur om welke reden dan ook optreedt.

Specificaties

RMS-vermogen (20 Hz – 20 kHz simultane aansturing van beide kanalen):	40 W x 2 (8 Ω/ohm belasting) 55 W x 2 (4 Ω/ohm belasting)
Totale harmonische vervorming (20 Hz – 20 kHz simultane aansturing van beide kanalen, 8 Ω/ohm belasting):	0,08%
Uitgangsbandbreedte (8 Ω/ohm belasting, 0,06%):	10 Hz – 50 kHz
Frequentierespons (CD, 1 W, 8 Ω/ohm belasting):	10 Hz – 70 kHz +0 dB, –1 dB
Dempingsfactor (8 Ω/ohm belasting, 40 Hz – 20 kHz):	100
Ingangsgevoeligheid/ingangsimpedantie
PHONO (MM):	2,2 mV/47 kΩ/kohm
CD, TUNER, NETWORK, RECORDER:	200 mV/20 kΩ/kohm
Maximaal toelaatbaar PHONO-ingangsniveau (1 kHz) MM:	100 mV
RIAA-afwijking (20 Hz – 20 kHz):	±1,0 dB
S/N (IHF-A, 8 Ω/ohm belasting)
PHONO (MM):	83 dB (5 mV ingang, 1 W uitgang)
CD, TUNER, NETWORK, RECORDER:	102 dB (2 V ingang, nominaal uitgangsvermogen)
Hoofdtelefoonuitgang:	50 mW/32 Ω/ohm
Toonregeling
BASS (50 Hz):	±10 dB
TREBLE (15 kHz):	±10 dB
Digitale ingang
Coaxiaal:	0,5 Vp-p
Optisch:	–27 dBm of later
Stroomvoorziening:	AC 230 V, 50/60Hz
Stroomverbruik:	155 W
Stroomverbruik in stand-by modus:	0,3 W

Met het oog op verbetering kunnen de specificaties en het ontwerp zonder kennisgeving worden gewijzigd.

Afmetingen (eenheid: mm)

Gewicht: 7,8 kg

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Marantz PM6006 - Handleiding geïntegreerde versterker
