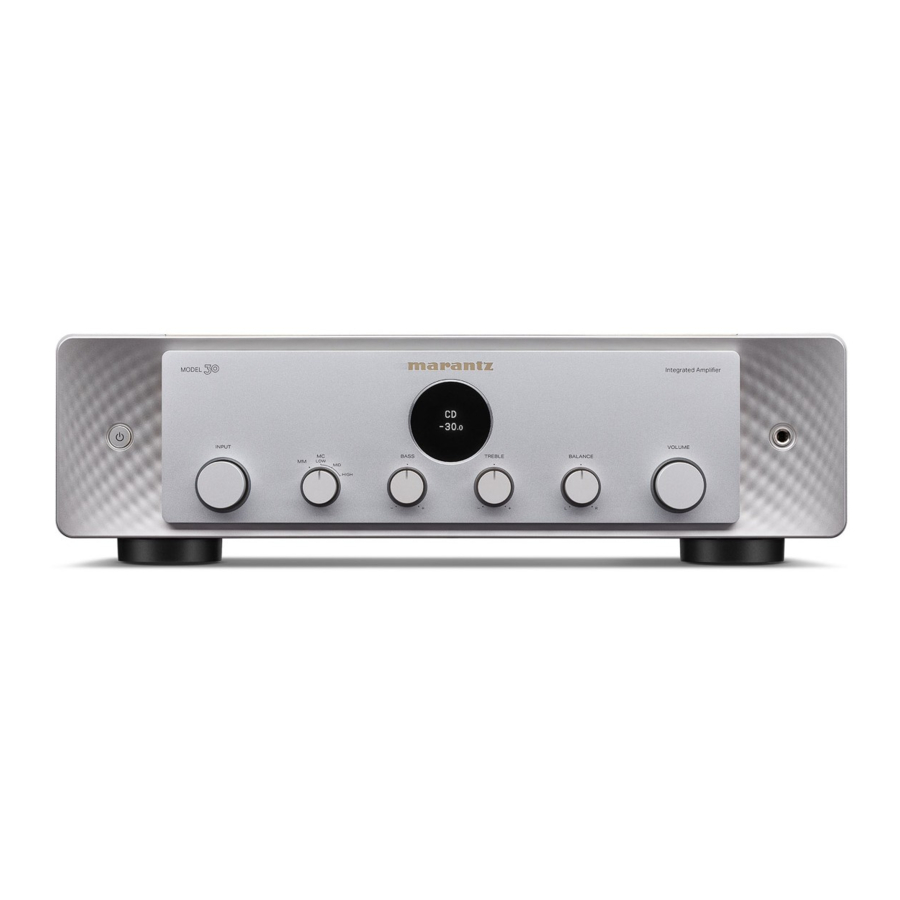

Marantz MODEL 30 - Geïntegreerde Versterker Handleiding

Inhoud

1 Accessoires
- 1.1 De batterijen plaatsen
- 1.2 Bereik van de afstandsbediening
2 Onderdelen en functies
3 Aansluitingen
4 Afspelen
5 Instellingen
6 Tips
7 Probleemoplossing
8 Uitleg van termen
9 Specificaties
- 9.1 Afmetingen (Eenheid: mm)
10 Referenties
11 Download handleiding
12 In andere talen

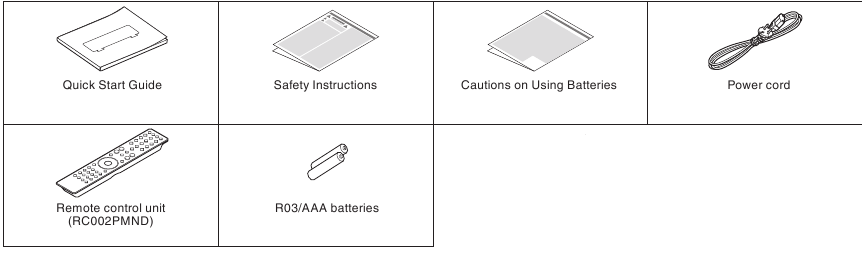

Accessoires

Controleer of de volgende onderdelen bij het product zijn geleverd.

De batterijen plaatsen

Verwijder de achterklep in de richting van de pijl en verwijder deze.
Plaats twee batterijen correct in het batterijcompartiment zoals aangegeven.
Plaats de achterklep terug.

OPMERKING

Om schade of lekkage van batterijvloeistof te voorkomen:
- Gebruik geen nieuwe batterij samen met een oude.
- Gebruik geen twee verschillende soorten batterijen.
Verwijder de batterijen uit de afstandsbediening als deze lange tijd niet zal worden gebruikt. periodes.
Als de batterijvloeistof lekt, veeg de vloeistof dan voorzichtig van de binnenkant van de batterij compartiment en plaats nieuwe batterijen.

Bereik van de afstandsbediening

Richt de afstandsbediening op de afstandsbedieningssensor tijdens het bedienen.

Onderdelen en functies

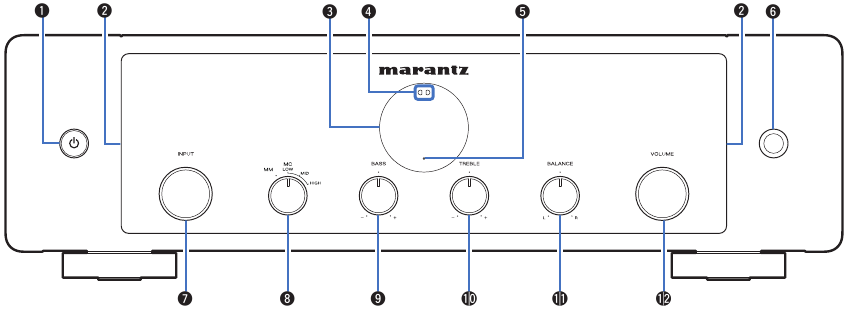

Voorpaneel

Power-bedieningsknop ()
Dit zet de stroom aan/uit (stand-by).
Verlichting LED
Deze licht op wanneer de stroom is ingeschakeld. De helderheid kan worden gewijzigd en de verlichting kan worden uitgeschakeld.
Display
Hierop wordt diverse informatie weergegeven.
Afstandsbedieningssensor
Deze ontvangt signalen van de afstandsbediening.
Beveiligingscircuit indicator
Deze knippert wanneer het beveiligingscircuit in werking is getreden.
Koptelefoonaansluiting (PHONES)
Wordt gebruikt om een koptelefoon aan te sluiten.
Wanneer de koptelefoon op deze aansluiting is aangesloten, wordt er geen audio meer uitgevoerd via de aangesloten luidsprekers en via de PRE OUT-connectoren.
OPMERKING: Om gehoorbeschadiging te voorkomen, mag u het volume niet te hoog zetten wanneer u een hoofdtelefoon gebruikt.
INPUT-selectieknop
Hiermee selecteert u de ingangsbron.
Cartridge-selectieknop
Hiermee schakelt u tussen MM/MC-cartridge en selecteert u de MC-cartridge-ingangsimpedantie. Stelt de phono-equalizer van dit apparaat in op basis van het type of de impedantie van de aan te sluiten draaitafelcartridge.
MM: Stel dit in voor een MM-cartridge.
MC LOW (33 Ω/ohm): Gebruik deze instelling voor een MC-cartridge van minder dan 50 Ω/ohm.
MC MID (100 Ω/ohm): Gebruik deze instelling voor een MC-cartridge van ongeveer 50 Ω/ohm.
MC HIGH (390 Ω/ohm): Gebruik deze instelling voor een MC-cartridge van 100 Ω/ohm of hoger.
- Selecteer voor een MC-cartridge de ingangsimpedantie die het dichtst in de buurt komt van de impedantie die wordt aanbevolen voor de gebruikte cartridge, of selecteer een waarde die een paar keer zo groot is als de interne impedantie van de cartridge.
- Als deze instelling wordt gewijzigd, wordt het afspeelgeluid ongeveer 4 seconden na de wijziging uitgevoerd.
BASS-bedieningsknop
Deze instelling past het volumeniveau voor de bas aan.
TREBLE-bedieningsknop
Deze instelling past het volumeniveau voor de hoge tonen aan.
BALANCE-bedieningsknop
Hiermee past u de balans aan van de volume-uitvoer van de linker- en rechterluidspreker.
VOLUME-knop
Deze passen het volumeniveau aan.

9, 10 en 11 kunnen worden aangepast wanneer de toonbalansregeling is ingeschakeld.

Achterpaneel

Analoge audio-ingangsconnectoren (AUDIO IN)
Wordt gebruikt om apparaten aan te sluiten die zijn uitgerust met analoge audio-uitgangsconnectoren.
- "Een afspeelapparaat aansluiten"
- "Een opnameapparaat aansluiten"
AUDIO OUT-connectoren (RECORDER)
Wordt gebruikt om de ingangsconnector van een recorder aan te sluiten.
PRE OUT-connectoren
Gebruik dit om apparatuur toe te voegen, zoals een eindversterker of subwoofer.
Raadpleeg bij het aansluiten van een subwoofer ook de gebruiksaanwijzing van de subwoofer.
Eindversterkerconnectoren (POWER AMP IN)
Wordt gebruikt om een voorversterker aan te sluiten wanneer dit apparaat als eindversterker wordt gebruikt.
Luidsprekeraansluitingen (SPEAKERS)
Wordt gebruikt om luidsprekers aan te sluiten.
Afstandsbediening ingangs-/uitgangsconnectoren (REMOTE CONTROL)
Wordt gebruikt om verbinding te maken met een Marantz-audioapparaat dat compatibel is met de afstandsbedieningsfunctie.
AC-ingang (AC IN)
Wordt gebruikt om het netsnoer aan te sluiten.
SIGNAL GND-aansluiting
Wordt gebruikt om de aardedraad van een draaitafel aan te sluiten.

Afstandsbediening

De bij dit apparaat geleverde afstandsbediening kan een Marantz Network SACD-speler bedienen.

"Netwerk SACD-speler bediening"

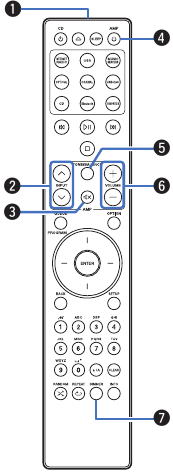

Dit apparaat bedienen

Afstandsbedieningssignaal zender
Dit zendt signalen uit vanaf de afstandsbediening.
INPUT-knoppen ()
Hiermee selecteert u de ingangsbron.
Mute-knop ()
Dit dempt de audio-uitvoer.
Power-bedieningsknop (AMP )
- Dit zet de stroom aan/uit (stand-by).
- Dit zet de Auto Standby-modus aan/uit.
TONE/BALANCE-knop
- Dit zet de toonbalansregeling aan/uit.
- Het menu voor de verlichtingsinstelling verschijnt op het display.
VOLUME-knoppen ()
Deze passen het volumeniveau aan.
DIMMER-knop
Pas de helderheid van het display van dit apparaat aan.

Netwerk SACD-speler bediening

Een Marantz Network SACD-speler kan worden bediend.

Power-bedieningsknop (CD )
Knop voor het openen/sluiten van de schijflade ()
Selectieknoppen voor de ingangsbron
Systeemknoppen
QUEUE-knop
PROGRAM-knop
ENTER-knop
Cursorknoppen
BACK-knop
Nummer-/letterknoppen (0 – 9, a/A)
RANDOM-knop ()
REPEAT-knop ()

SLEEP-knop
VOLUME-knoppen ( )
OPTION-knop
Mute-knop ()
SETUP-knop
CLEAR-knop
Informatieknop (INFO)
DIMMER-knop

De afstandsbediening werkt mogelijk niet met sommige producten.
13 en 16 werken alleen als de afstandsbedieningscode is ingesteld op de bedieningsmodus van de Network SACD-speler. Raadpleeg de handleiding van uw Marantz Network SACD-speler voor meer informatie.

Aansluitingen

OPMERKING

Steek de stekker niet in het stopcontact voordat alle aansluitingen zijn voltooid.
Bundel de stroomkabels niet samen met de aansluitkabels. Dit kan leiden tot brommen of ruis.

Kabels die worden gebruikt voor aansluitingen

Zorg voor de benodigde kabels, afhankelijk van de apparaten die u wilt aansluiten.

Luidsprekerkabel
Audiokabel
Afstandsbedieningskabel

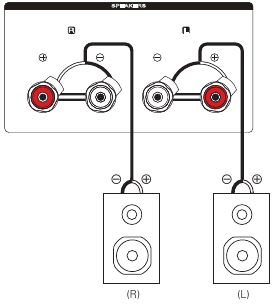

Luidsprekers aansluiten

OPMERKING

Haal de stekker van dit apparaat uit het stopcontact voordat u de luidsprekers aansluit.
Sluit de luidsprekers zo aan dat de kerndraden van de luidsprekerkabel niet uit de luidsprekeraansluiting steken. Het beveiligingscircuit kan worden geactiveerd als de kerndraden het achterpaneel raken of als de + en - kant elkaar raken. ("Protection circuit")
Raak de luidsprekeraansluitingen nooit aan terwijl het netsnoer is aangesloten. Dit kan leiden tot een elektrische schok.
Gebruik luidsprekers met een impedantie van 4 – 16 Ω/ohm.

De luidsprekerkabels aansluiten

Controleer zorgvuldig de linker (L) en rechter (R) kanalen en + (rood) en - (wit) polariteiten op de luidsprekers die op dit apparaat worden aangesloten, en zorg ervoor dat u de kanalen en polariteiten correct aansluit.

Pel ongeveer 10 mm van de mantel van het uiteinde van de luidsprekerkabel af en draai de kerndraad stevig in elkaar of sluit deze af.
Draai de luidsprekeraansluiting tegen de klok in om deze los te maken.
Steek de kerndraad van de luidsprekerkabel helemaal in de luidsprekeraansluiting.
Draai de luidsprekeraansluiting met de klok mee om deze vast te draaien.

Spade lug connector (Vorkconnector)

Luidsprekeraansluiting

Een afspeelapparaat aansluiten

U kunt draaitafels, tuners, Blu-ray disc players, netwerkaudiospelers en cd-spelers op dit apparaat aansluiten. Gebruik de cartridgeschakelaar op het voorpaneel om de phono-equalizer op dit apparaat in te stellen op basis van het type draaitafelcartridge dat moet worden aangesloten.
Als u de ingangsbron van dit apparaat instelt op "PHONO" en u per ongeluk het volume verhoogt zonder dat er een draaitafel is aangesloten, kunt u een bromgeluid uit de luidsprekers horen.

OPMERKING: De aardingsklem (SIGNAL GND) van dit apparaat is niet bedoeld voor veiligheidsaarding. Als deze klem is aangesloten wanneer er veel ruis is, kan de ruis worden verminderd. Houd er rekening mee dat het aansluiten van de aardingslijn, afhankelijk van de draaitafel, het omgekeerde effect kan hebben van het verhogen van ruis. In dit geval is het niet nodig om de aardingslijn aan te sluiten.

De PHONO-ingangsklemmen zijn voorzien van een korte pinplug. Verwijder deze stekker om een platenspeler aan te sluiten. Bewaar de verwijderde korte pinplug op een veilige plaats om deze niet kwijt te raken.

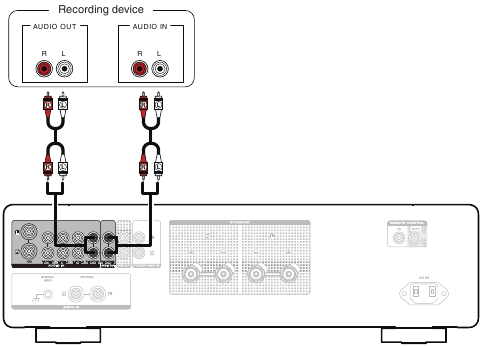

Een opnameapparaat aansluiten

OPMERKING: Steek nooit de kortsluitende pinplug in de opname-uitgangsaansluitingen (AUDIO OUT RECORDER). Dit kan leiden tot schade.

Een voorversterker of eindversterker aansluiten

Sluit een eindversterker aan op het apparaat om het als voorversterker te gebruiken, of sluit een voorversterker aan op het apparaat om het als eindversterker te gebruiken.

Wanneer u een voorversterker aansluit en dit apparaat als eindversterker gebruikt, schakelt u de ingangsbron over naar "PWR AMP".

OPMERKING: Steek nooit de kortsluitende pinplug in de PRE OUT-aansluitingen. Dit kan leiden tot schade.

Apparaten aansluiten met afstandsbedieningsaansluitingen

Bediending uitvoeren via RC op dit apparaat zonder visueel contact

U kunt een externe IR-ontvanger aansluiten op de REMOTE CONTROL-aansluitingen om bewerkingen op dit apparaat uit te voeren met de meegeleverde afstandsbediening zonder visueel contact. Dit kan nodig zijn als het apparaat is verborgen in een kast of hoek, zodat u niet rechtstreeks met de afstandsbediening naar het apparaat kunt wijzen.

Marantz-audioapparaten op afstand aansluiten

U kunt afstandsbedieningssignalen verzenden door eenvoudigweg een Marantz-audioapparaat aan te sluiten op de REMOTE CONTROL IN/OUT-aansluitingen met behulp van de afstandsbedieningskabel die bij het apparaat is geleverd.
Zet de afstandsbedieningsschakelaar op het achterpaneel van de aangesloten audiocomponent op "EXTERNAL" om deze functie te gebruiken.

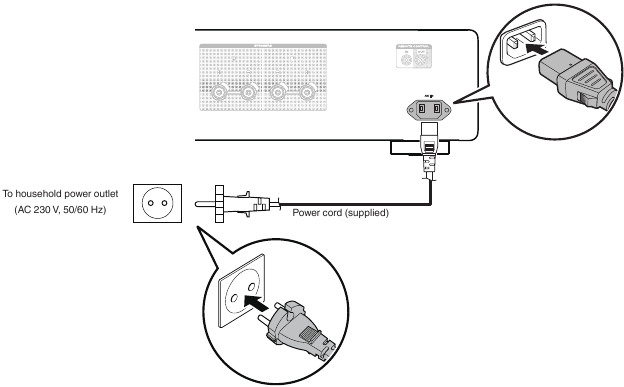

Het netsnoer aansluiten

Nadat u alle aansluitingen hebt voltooid, steekt u de stekker in het stopcontact.

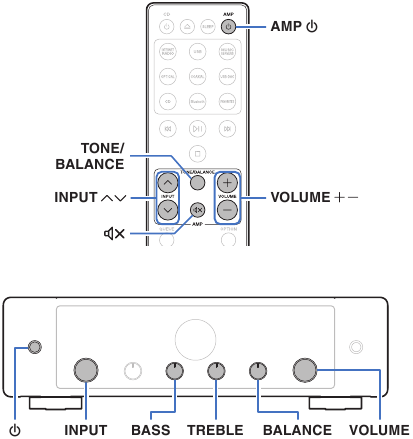

Afspelen

Inschakelen

Druk op AMP om het apparaat in te schakelen.
Het display gaat aan.

U kunt ook op op het hoofdapparaat drukken om de stroom vanuit de stand-by modus in te schakelen.

De stroom naar stand-by schakelen

Druk op AMP .
Het apparaat schakelt over naar de stand-by modus.

OPMERKING: Er blijft stroom naar sommige circuits geleverd worden, zelfs wanneer de stroom in de stand-by modus staat. Wanneer u voor langere tijd van huis gaat of op vakantie gaat, haal dan de stekker uit het stopcontact.

De ingangsbron selecteren

Gebruik INPUT om de af te spelen ingangsbron te selecteren.
De geselecteerde ingangsbron wordt op het display weergegeven.

U kunt de ingangsbron ook selecteren door de INPUT-selector op het hoofdapparaat te draaien.

Het volume aanpassen

Gebruik VOLUME om het volume aan te passen.
Het volumeniveau wordt op het display weergegeven.

U kunt het volume ook aanpassen door VOLUME op het hoofdapparaat te draaien.

Het geluid tijdelijk uitschakelen (Dempen)

Druk op .
"Mute" (Dempen) wordt weergegeven op het display.

Om het dempen te annuleren, past u het volume aan of drukt u nogmaals op: .

De toon en balans aanpassen

Druk op TONE/BALANCE om de toonbalansregeling in te schakelen.
"TONE/BALANCE" wordt weergegeven op het display.
- Het circuit voor toon- en balansaanpassing (BASS, TREBLE en BALANCE) wordt geactiveerd.
Draai de BASS, TREBLE en BALANCE op het hoofdapparaat om de toon en balans aan te passen.

Cd's afspelen

In dit gedeelte wordt het afspelen van een cd als voorbeeld gebruikt.

Druk op AMP om de stroom in te schakelen.
Gebruik INPUT om de ingangsbron over te schakelen naar "CD".
"CD" wordt weergegeven op het display.
Speel de cd af.
Gebruik VOLUME om het volume aan te passen.

Dit apparaat gebruiken als eindversterker

Wanneer u een voorversterker aansluit en dit apparaat als eindversterker gebruikt, schakelt u de ingangsbron van dit apparaat over naar "PWR AMP".

Draai de INPUT-selector op het hoofdapparaat om de ingangsbron over te schakelen naar "PWR AMP".
"PWR AMP" wordt weergegeven op het display.

Wanneer de ingangsbron "PWR AMP" is, heeft het aanpassen van het volume, de balans en de toon geen effect. Pas deze aanpassingen aan op de voorversterker.
Wanneer de instelling van de afstandsbedieningscode is ingesteld op "AMP1" (standaard), kan INPUT op de afstandsbediening niet worden gebruikt om de ingangsbron over te schakelen naar "PWR AMP" of om van "PWR AMP" naar een andere ingangsbron over te schakelen. Om afstandsbedieningen te maken, wijzigt u de instelling van de afstandsbedieningscode in "AMP2" of "AMP3".

OPMERKING: Wanneer de ingangsbron "PWR AMP" is, geeft het hoofdapparaat het maximale volume uit. Controleer het uitgangsniveau op het invoerapparaat voordat u het afspeelt en pas het volume dienovereenkomstig aan.

Opnemen

Audiosignalen die in dit apparaat worden ingevoerd, kunnen worden uitgevoerd naar een extern opnameapparaat. Bij het opnemen van audio vanaf een afspeelapparaat dat op dit apparaat is aangesloten, kan audio worden opgenomen terwijl het afspeelapparaat nog steeds op dit apparaat is aangesloten.

Druk op AMP om de stroom in te schakelen.
Gebruik INPUT om over te schakelen naar de ingangsbron waarvan u wilt opnemen.
De geselecteerde ingangsbron wordt op het display weergegeven.
De opname begint.
- Zie de gebruikershandleiding van het opnameapparaat voor informatie over de bediening.

Instellingen

De helderheid van het display instellen

De helderheid van het display kan worden aangepast in vier niveaus. Het uitschakelen van het display vermindert een bron van ruis die de geluidskwaliteit beïnvloedt, waardoor een hogere geluidskwaliteit mogelijk is.

Druk op DIMMER.
- De helderheid van het display schakelt telkens wanneer de knop wordt ingedrukt.

Als er knopbedieningen worden uitgevoerd terwijl het display is uitgeschakeld, wordt informatie tijdelijk weergegeven op de helderste instelling.
De helderheid van het display is standaard ingesteld op de helderste stand.
DIMMER werkt ook met Marantz Network SACD-speler SACD 30n (apart verkrijgbaar), dus de helderheid kan gelijktijdig worden aangepast wanneer deze in combinatie met dit apparaat wordt gebruikt. Als de apparaten verschillende helderheidsinstellingen hebben, houd dan DIMMER 5 seconden of langer ingedrukt en pas aan nadat ze beide op de helderste stand staan.

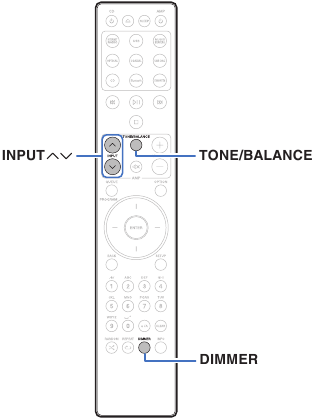

De helderheid van de verlichtings-LED instellen

De helderheid van de verlichtings-LED kan in 4 niveaus worden aangepast. Het kan ook worden gekoppeld aan de helderheid van het display. Het uitschakelen van de verlichting vermindert een bron van ruis die de geluidskwaliteit beïnvloedt, waardoor een hogere geluidskwaliteit mogelijk is.

Houd TONE/BALANCE 5 seconden of langer ingedrukt.
Het menu voor de verlichtingsinstelling wordt op het display weergegeven.
Gebruik INPUT om naar de gewenste instelling te gaan.

Sync (Standaard):	De helderheid is gesynchroniseerd met de helderheid van het display.
Bright / Dim / Dark / Off

Druk op TONE/BALANCE.
De instelling wordt voltooid en het display keert terug naar de normale status.

Als er gedurende 5 seconden of langer geen handelingen worden verricht tijdens het instellen van de helderheid van de verlichtings-LED of als er andere handelingen worden uitgevoerd, wordt de instelling voltooid en keert het display terug naar de normale status.
Wanneer de helderheid van het display met DIMMER is uitgeschakeld, wordt de verlichtings-LED uitgeschakeld, ongeacht de helderheidsinstelling van de verlichtings-LED.

De automatische stand-by modus instellen

U kunt het apparaat zo instellen dat het automatisch naar de stand-by modus schakelt als het apparaat gedurende 30 minuten niet wordt bediend en er geen audio-ingang is (automatische stand-by modus).
De automatische stand-by modus is standaard ingeschakeld.

Houd AMP 5 seconden of langer ingedrukt om deze in en uit te schakelen.
"Auto STBY On" (Auto STBY aan) of "Auto STBY Off" (Auto STBY uit) wordt op het display weergegeven.

Afstandsbedieningscodes instellen

Afstandsbedieningscodes worden ingesteld tussen dit apparaat en de meegeleverde afstandsbediening. U kunt een van de drie soorten afstandsbedieningscodes selecteren en de afstandsbediening kan worden gebruikt om het apparaat te bedienen wanneer dezelfde afstandsbedieningscode wordt gebruikt. Als er drie van deze apparaten op dezelfde locatie worden gebruikt, kunnen alle drie de apparaten gelijktijdig worden bediend met één afstandsbediening in de standaardinstellingen. Door individuele afstandsbedieningscodes in te stellen tussen een apparaat en de afstandsbediening, kan de afstandsbediening worden gebruikt om alleen het apparaat te bedienen dat dezelfde afstandsbedieningscode heeft.
Controleer na het instellen van de afstandsbedieningscodes zeker de werking van elk apparaat.
De standaardinstelling is "AMP1".

Wanneer de instelling van de afstandsbedieningscode is ingesteld op "AMP1", kan de ingangsbron voor dit apparaat niet worden overgeschakeld naar "PWR AMP" met behulp van INPUT op de afstandsbediening. Om met de afstandsbediening te schakelen, wijzigt u de instelling van de afstandsbedieningscode in "AMP2" of "AMP3".
Stel het afstandsbedieningssnoer in op "AMP 1" bij het bedienen van dit apparaat vanaf een Marantz netwerkaudiospeler of ander apparaat dat is aangesloten met behulp van een afstandsbedieningskabel op dit apparaat.

Afstandsbedieningscodes instellen voor de afstandsbediening

Om de afstandsbedieningscodes in te stellen op AMP1, AMP2 of AMP3

Houd en een van de cijferknoppen 1, 2 of 3 langer dan 5 seconden ingedrukt.
- Stel de afstandsbedieningscode in op AMP1, AMP2 of AMP3 volgens de geselecteerde cijferknop.

LET OP: De afstandsbedieningscodes keren terug naar de standaardinstellingen wanneer de batterijen worden verwijderd. Stel de afstandsbedieningscodes opnieuw in na het vervangen van de batterijen.

Afstandsbedieningscodes instellen voor de hoofdeenheid

Richt de afstandsbediening waarvoor de afstandsbedieningscode is ingesteld op de hoofdeenheid en druk op en ENTER.
Wanneer het instellen van de afstandsbedieningscode van de hoofdeenheid is voltooid, wordt de ingestelde afstandsbedieningscode (AMP 1 – 3) op het display weergegeven.

Tips

Ik wil de toon zelf aanpassen

Gebruik de BASS, TREBLE en BALANCE knoppen om het geluid naar wens aan te passen.

Ik wil het display uitschakelen

Druk op de DIMMER knop om het display uit te schakelen.

Ik wil de verlichtings-LED uitschakelen

Wijzig de "Lighting" (Verlichting) instelling naar "Off" (Uit).

Ik wil een Marantz Network SACD-speler bedienen met de afstandsbediening van dit apparaat

Marantz Network SACD-spelers kunnen ook worden bediend met de afstandsbediening van dit apparaat. Raadpleeg ook de handleidingen van de Network SACD-speler.

Ik wil dit apparaat als eindversterker gebruiken

Sluit een voorversterker aan op de POWER AMP IN connectoren van dit apparaat en schakel de ingangsbron naar "PWR AMP".

Ik wil dit apparaat als voorversterker gebruiken

Sluit een eindversterker aan op de PRE OUT connectoren van dit apparaat.

Ik wil meer dan één apparaat op één locatie gebruiken

Stel individuele afstandsbedieningscodes in voor elke combinatie van apparaten en afstandsbediening.

Probleemoplossing

Als er een probleem optreedt, controleer dan eerst het volgende:

Zijn de aansluitingen correct?
Wordt het apparaat bediend zoals beschreven in de handleiding?
Werken de andere apparaten correct?

Als dit apparaat niet correct werkt, controleer dan de overeenkomstige symptomen in dit gedeelte.
Als de symptomen niet overeenkomen met de hier beschreven symptomen, raadpleeg dan uw dealer, omdat dit te wijten kan zijn aan een defect in dit apparaat. Koppel in dit geval onmiddellijk de stroomtoevoer los en neem contact op met de winkel waar u dit apparaat hebt gekocht.

Stroom gaat niet aan / Stroom is uitgeschakeld

Stroom gaat niet aan.

Controleer of de stekker correct in het stopcontact zit.

Stroom wordt automatisch uitgeschakeld.

De Auto Standby-modus is ingeschakeld. Wanneer er ongeveer 30 minuten verstrijken zonder audio-invoer en geen bediening op het apparaat, gaat dit apparaat automatisch naar de standby-modus. Om de Auto Standby-modus uit te schakelen, houdt u de AMP knop 5 seconden of langer ingedrukt.
Wanneer dit apparaat en een Marantz audioapparaat dat compatibel is met de stroomsynchronisatiefunctie zijn aangesloten met behulp van een afstandsbedieningskabel, wordt de stroom van dit apparaat uitgeschakeld (stand-by) synchroon met het uitschakelen van de stroom van het apparaat dat op dit apparaat is aangesloten.

De stroom wordt uitgeschakeld en de indicator van het beveiligingscircuit toont één lange knippering en twee korte knipperingen in oranje.

Stop de weergave op het weergaveapparaat en schakel de stroom vervolgens uit en weer in.
Als het probleem niet wordt opgelost door de stroom uit en weer in te schakelen, is het versterkercircuit van dit apparaat defect. Trek de stekker uit het stopcontact en neem contact op met onze klantenservice.

De stroom wordt uitgeschakeld en de indicator van het beveiligingscircuit toont één lange knippering en drie korte knipperingen in oranje.

Het stroomcircuit van dit apparaat is defect. Trek de stekker uit het stopcontact en neem contact op met onze klantenservice.

De stroom wordt uitgeschakeld en de indicator van het beveiligingscircuit toont één lange knippering en vier korte knipperingen in oranje.

Het beveiligingscircuit is geactiveerd als gevolg van een temperatuurstijging in dit apparaat. Schakel de stroom uit, wacht ongeveer een uur totdat dit apparaat voldoende is afgekoeld en schakel de stroom vervolgens weer in.
Installeer dit apparaat opnieuw op een plaats met goede ventilatie.
Controleer de luidsprekeraansluitingen. Het beveiligingscircuit is mogelijk geactiveerd omdat de kerndraden van de luidsprekerkabel met elkaar in contact zijn gekomen of een kerndraad is losgekoppeld van de connector en in contact is gekomen met het achterpaneel van dit apparaat. Nadat u de stekker uit het stopcontact hebt getrokken, neemt u corrigerende maatregelen, zoals het stevig opnieuw draaien van de kerndraad of het verzorgen van de connector, en sluit u de draad vervolgens opnieuw aan.
Stop de weergave op het weergaveapparaat en schakel de stroom vervolgens uit en weer in.

De stroom wordt uitgeschakeld en de indicator van het beveiligingscircuit toont één lange knippering en vijf korte knipperingen in oranje.

Stop de weergave op het weergaveapparaat en schakel de stroom vervolgens uit en weer in.
Als het probleem niet wordt opgelost door de stroom uit en weer in te schakelen, is het versterkercircuit of het stroomcircuit van dit apparaat defect. Trek de stekker uit het stopcontact en neem contact op met onze klantenservice.

Bediening is niet mogelijk via de afstandsbediening

Bediening is niet mogelijk via de afstandsbediening.

Batterijen zijn versleten. Vervang ze door nieuwe batterijen.
Bedien de afstandsbediening binnen een afstand van ongeveer 7 m van dit apparaat en onder een hoek van 30°.
Verwijder eventuele obstakels tussen dit apparaat en de afstandsbediening.
Plaats de batterijen in de juiste richting, waarbij u de en markeringen controleert.
De afstandsbedieningssensor van het apparaat wordt blootgesteld aan sterk licht (direct zonlicht, inverter type fluorescentielamp, enz.). Verplaats het apparaat naar een plaats waar de afstandsbedieningssensor niet wordt blootgesteld aan sterk licht.
Bij gebruik van een 3D-videoapparaat kan de afstandsbediening van dit apparaat mogelijk niet functioneren als gevolg van effecten van infraroodcommunicatie tussen apparaten (zoals tv en bril voor 3D-weergave). Pas in dit geval de richting van de apparaten met de 3D-communicatiefunctie en hun afstand aan om ervoor te zorgen dat ze de bediening van de afstandsbediening van dit apparaat niet beïnvloeden.
De afstandsbedieningscode van de volumeknoppen op de afstandsbediening (VOLUME en ) is ingesteld op de modus voor het bedienen van een Marantz Network SACD-speler. Als het volume van dit apparaat niet kan worden aangepast met de afstandsbediening, houdt u ENTER en de cijfer 1-knop samen 5 seconden of langer ingedrukt om de afstandsbedieningscode te wijzigen in de AMP-bedieningsmodus.
Wanneer de afstandsbedieningscode is ingesteld op "AMP1" (Standaard), kunnen de INPUT knoppen op de afstandsbediening niet worden gebruikt om de ingangsbron te schakelen naar "PWR AMP" of om van "PWR AMP" naar een andere ingangsbron te schakelen. Om bediening via de afstandsbediening mogelijk te maken, wijzigt u de instelling van de afstandsbedieningscode in "AMP2" of "AMP3".
De afstandsbedieningscode tussen dit apparaat en de afstandsbediening is verschillend. Stel dit apparaat en de afstandsbediening in op dezelfde afstandsbedieningscode.

Display op dit apparaat toont niets

Display is uitgeschakeld.

Druk op de DIMMER-knop en wijzig de instelling in iets anders dan uit.

Er komt geen geluid uit

Er komt geen geluid uit de luidsprekers.

Controleer de aansluitingen voor alle apparaten.
Steek de aansluitkabels helemaal in.
Controleer of de ingangsconnectoren en uitgangsconnectoren niet omgekeerd zijn aangesloten.
Controleer de kabels op beschadigingen.
Controleer of de luidsprekerkabels correct zijn aangesloten. Controleer of de kerndraden van de kabel in contact komen met het metalen deel op de luidsprekeraansluitingen.
Draai de luidsprekeraansluitingen stevig vast. Controleer de luidsprekeraansluitingen op losheid.
Controleer of de juiste ingangsbron is geselecteerd.
Het volume is ingesteld op het minimum niveau. Pas het volume aan naar een geschikt niveau.
Annuleer de dempingsmodus.

Het gewenste geluid komt er niet uit

Er komt geen geluid uit een specifieke luidspreker.

Controleer of de luidsprekerkabels correct zijn aangesloten.
Pas de BALANCE-bedieningsknop aan.

Het linker- en rechterkanaal van stereogeluid zijn omgekeerd.

Controleer of de linker- en rechterluidsprekers zijn aangesloten op de juiste luidsprekeraansluitingen.

Geluid wordt onderbroken of er treedt ruis op

Bij het afspelen van een plaat is het geluid vervormd.

Pas aan op een juiste naalddruk.
Controleer de punt van de naald.
Vervang de cartridge.

Bij het afspelen van een plaat komt er een brommend geluid uit de luidsprekers.

Controleer of de draaitafel correct is aangesloten.
Als er een tv of AV-apparaat in de buurt van de draaitafel staat, kunnen dergelijke apparaten het afspeelgeluid beïnvloeden. Installeer de draaitafel op een locatie zo ver mogelijk verwijderd van de tv of andere AV-apparaten.

Bij het afspelen van een plaat komt er een brommend geluid uit de luidsprekers wanneer het volume hoog is. (Huileffect)

Installeer de draaitafel en luidsprekers zo ver mogelijk van elkaar verwijderd.
De trillingen van de luidsprekers worden via de vloer naar de speler overgebracht. Gebruik kussens, enz. om de trillingen van de luidsprekers te absorberen.

Uitleg van termen

MM/MC cartridge
Er zijn twee soorten cartridges voor draaitafels: MM (Moving Magnet) en MC (Moving Coil). Omdat de uitgangsniveaus voor deze twee soorten cartridges verschillen, moet de instelling van de phono-equalizer die in dit apparaat is gemonteerd, worden geschakeld volgens het type cartridge voor uw draaitafel. De instelling kan worden geschakeld met de cartridgeselectorknop op het hoofdapparaat.

Luidsprekerimpedantie
Dit is een AC-weerstandswaarde, aangegeven in Ω (ohm).
Er kan meer vermogen worden verkregen wanneer deze waarde kleiner is.

Beveiligingscircuit
Dit is een functie om schade aan apparaten in de voeding te voorkomen wanneer een afwijking optreedt, zoals een overbelasting, overspanning of overtemperatuur om welke reden dan ook.

Specificaties

RMS-vermogen (gelijktijdige aansturing van beide kanalen):	100 W x 2 (8 Ω/ohm belasting, 1 kHz, T.H.D. 0,05%) 200 W x 2 (4 Ω/ohm belasting, 1 kHz, T.H.D. 0,1%)
Totale harmonische vervorming (1 kHz, gelijktijdige aansturing van beide kanalen, 50 W, 8 Ω/ohm belasting):	0,005%
Frequentiebereik (CD, 1 W, 8 Ω/ohm belasting):	5 Hz – 50 kHz ±3 dB
Dempingsfactor (8 Ω/ohm belasting, 20 Hz – 20 kHz):	500
Ingangsgevoeligheid/Ingangsimpedantie
PHONO (MC Laag):	250 μV / 33 Ω/ohm
PHONO (MC Midden):	250 μV / 100 Ω/ohm
PHONO (MC Hoog):	250 μV / 390 Ω/ohm
PHONO (MM):	2,3 mV / 39 kΩ/kohm
CD/TUNER/LINE/RECORDER:	220 mV / 18 kΩ/kohm
POWER AMP:	1,0 V / 18 kΩ/kohm
Uitgangsspanning/Uitgangsimpedantie
PRE OUT:	1,6 V / 220 Ω/ohm
Maximaal toelaatbaar PHONO-ingangsniveau (1 kHz)
MC Laag/Midden/Hoog:	8 mV
MM:	80 mV
RIAA-afwijking (20 Hz – 20 kHz):	±0,5 dB
S/N (IHF-A, 8 Ω/ohm belasting)
PHONO (MC Laag/Midden/Hoog):	75 dB (0,5 mV Ingang)
PHONO (MM):	88 dB (5 mV Ingang)
CD/TUNER/LINE/RECORDER:	107 dB (Nominaal uitgangsvermogen)
Toonregeling
BASS (50 Hz):	±10 dB
TREBLE (15 kHz):	±10 dB
Bedrijfstemperatuur:	+5 ℃ - +35 ℃
Stroomvoorziening:	AC 230 V, 50/60 Hz
Stroomverbruik:	150 W
Stroomverbruik in stand-by modus:	0,2 W

Omwille van verbetering kunnen de specificaties en het ontwerp zonder voorafgaande kennisgeving worden gewijzigd.

Afmetingen (Eenheid: mm)

Gewicht: 14,6 kg

www.marantz.com

Referenties

Marantz™ - Kwaliteitsreceivers, versterkers en hifi-componenten

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Marantz MODEL 30 - Geïntegreerde Versterker Handleiding
