Blackstar Studio 10 EL34 - Handleiding buizencombo-versterker

Inleiding

Net als al onze producten is deze versterker het resultaat van talloze uren nauwgezet onderzoek en ontwikkeling door ons ontwerpteam van wereldklasse. Het Blackstar-team, gevestigd in Northampton (VK), bestaat uit ervaren muzikanten en het enige doel van het ontwikkelingsproces is gitaristen producten te bieden die de ultieme hulpmiddelen zijn voor zelfexpressie.
Alle Blackstar-producten worden onderworpen aan uitgebreide laboratorium- en praktijktests om ervoor te zorgen dat ze echt compromisloos zijn op het gebied van betrouwbaarheid, kwaliteit en vooral TONE.
Deze 10 Watt single-ended, klasse A buizencombo is beïnvloed door iconische Britse gitaarversterkers en geeft je alle klank en het gevoel van een klassieke EL34-aangedreven versterker in een compact formaat, perfect voor thuis, studio of kleinere live optredens.
Als je het geluid bevalt en je meer wilt weten over het Blackstar-assortiment producten, bezoek dan onze website op www.blackstaramps.com.

Functies

Deze Studio 10 EL34 is een klassieke crunchversterker met lage gain en een ECC83-buis in de voorversterkertrap. Een hete voorversterkerboost kan worden ingeschakeld - via het voorpaneel of de meegeleverde voetschakelaar - voor authentiek klassiek rock- / indie-ritmespel en vocale leads.
Veel van het onderscheidende karakter van een single-ended buizenversterker komt van de manier waarop de eindtrap clipt, waardoor de nuances van de gekozen eindversterkerbuis naar voren komen. Deze Studio 10-versterker is voorzien van een EL34-eindbuis - beïnvloed door klassieke Britse versterkers - die een uitstekende, warme Britse crunch produceert wanneer deze hard wordt gepusht met behulp van de Master Volume. De 10 Watt uitgangsvermogen die een Celestion-luidspreker aanstuurt, maakt deze Studio 10 EL34 de perfecte versterker om thuis of in de studio te oefenen en op te nemen, en voor kleinere live optredens.
Professionele functies zoals een speciaal afgestemde galm, voetschakeling en een effectenloop versterken de sonische ervaring, waardoor deze versterker volledig is uitgerust voor de veeleisende prestatie-eisen van vandaag.
Een kast-geëmuleerde lijnuitgang is inbegrepen voor stil oefenen, opnemen of voor het ondersteunen van uw live geluid in een PA, waardoor de veelzijdige functieset compleet is. Het signaal voor de geëmuleerde uitgang wordt direct na de eindversterker afgenomen om ervoor te zorgen dat u de tonale kenmerken van de in klasse A geconfigureerde EL34-eindbuis en uitgangstransformator kunt vastleggen en opnemen die in verzadiging worden geduwd.

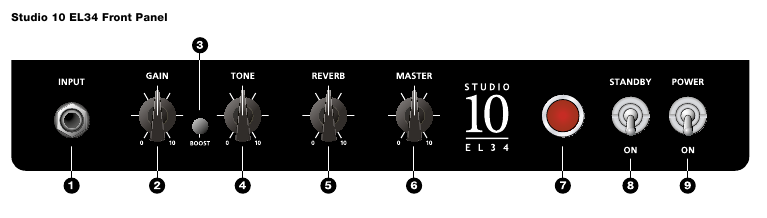

Voorpaneel

1. Input
   Sluit hier je gitaar aan. Gebruik altijd een goede kwaliteit afgeschermde gitaarkabel.
2. Volume
   Dit regelt het volume van de voorversterker. Door hem met de klok mee te draaien, wordt het volume verhoogd. Bij een laag kanaalvolume is de versterker volledig zuiver. Door de hoeveelheid volume te verhogen, begint de versterker over te gaan in een natuurlijke milde overdrive-respons.
3. Boost Select
   Druk op deze schakelaar om de hete voorversterkerboost in te schakelen, geïnspireerd op ons HT-Boost pedaal. Deze ingebouwde boost is perfect voor authentiek klassiek rock- / indie-ritmespel en vocaal geïnspireerde leads.
   OPMERKING: Deze schakelaar moet worden ingedrukt om een compatibele voetschakelaar te kunnen gebruiken om de Boost in te schakelen.
4. Tone
   De Tone-regelaar maakt het mogelijk de balans tussen hoge en lage frequenties in het geluid aan te passen. Bij lage instellingen (tegen de klok in) zal het geluid warmer en donkerder van karakter zijn. Naarmate de Tone-regelaar met de klok mee wordt gedraaid, wordt het geluid helderder.
5. Reverb
   De Reverb-regelaar stelt het algehele niveau van het galmeffect in. Met de regelaar volledig tegen de klok in is er geen galm. Door de regelaar met de klok mee te draaien, wordt de hoeveelheid galm verhoogd.
6. Master Volume
   Dit regelt het uitgangsvolume van de versterker. Door hem met de klok mee te draaien, wordt het volume verhoogd, waardoor de klasse A-eindtrap in verzadiging wordt geduwd.
7. Power Indicator Light
   De stroomindicator gaat branden wanneer de versterker is ingeschakeld.
8. Standby
   Deze schakelaar maakt de werking van de luidsprekeruitgang mogelijk. Voor stille opname of oefening moet deze schakelaar in de stand-by stand worden gezet. Dit schakelt de luidsprekeruitgang uit, maar de geëmuleerde uitgang blijft werken.
9. Power
   Deze schakelaar wordt gebruikt om de versterker in en uit te schakelen. Je moet deze schakelaar altijd inschakelen voordat je de Standby-schakelaar (8) inschakelt.

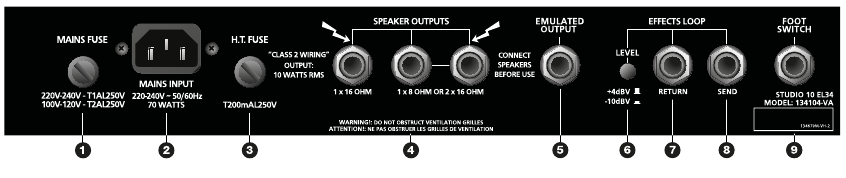

Achterpaneel

1. Mains Fuse
   De waarde van de netzekering is gespecificeerd op het achterpaneel. Gebruik nooit een zekering met de verkeerde waarde en probeer deze niet te omzeilen.
2. Mains Input
   De meegeleverde afneembare netvoedingskabel wordt hier aangesloten. De kabel mag alleen worden aangesloten op een stopcontact dat compatibel is met de spanning, het vermogen en de frequentievereisten die op het achterpaneel staan vermeld. Raadpleeg bij twijfel een gekwalificeerde technicus.
3. H.T. Fuse
   De waarde van de H.T.-zekering is gespecificeerd op het achterpaneel. Gebruik nooit een zekering met de verkeerde waarde en probeer deze niet te omzeilen.
4. Speaker Outputs
   De uitgang gemarkeerd met '1x16 Ohm' is voor de aansluiting van een enkele 16 Ohm-luidsprekerkast (of de interne luidspreker van de Studio 10 EL34-combo).
   De uitgangen gemarkeerd met '1x8 Ohm of 2x16 Ohm' zijn voor de aansluiting van een enkele 8 Ohm-luidsprekerkast of twee 16 Ohm-kasten. Ook de interne luidspreker van de Studio 10 EL34-combo kan hier worden aangesloten als deze wordt gebruikt met een 16 Ohm-luidsprekerkast. Zie de onderstaande tabel.

   	'1x16 Ohm' uitgang	' 1x8 Ohm of	2x16 Ohm' uitgangen
   Interne 16 Ohm combo-luidspreker		X	X
   Interne 16 Ohm combo-luidspreker plus één 16 Ohm-extensiekast	X
   Eén 16 Ohm-extensiekast		X	X
   Twee 16 Ohm-extensiekasten	X
   Enkele 8 Ohm-extensiekast	X		X


   De uitgang gemarkeerd met '1x16 Ohm' mag nooit tegelijkertijd worden gebruikt met een van de uitgangen gemarkeerd met '1x8 Ohm of 2x16 Ohm'. Het niet correct aanpassen van de impedantie van de versterker en luidsprekers zal de versterker beschadigen.
5. Speaker Emulated Output
   Deze uitgang emuleert de tonale kenmerken van een gitaarluidsprekerkast en biedt een natuurlijke buizenoverdrive-toon voor aansluiting op een opnameapparaat of mengpaneel. Gebruik altijd een goede kwaliteit afgeschermde kabel.

   Gebruik altijd een stereo-jackkabel bij het gebruik van deze uitgang, omdat deze niet werkt met een mono-jackkabel.
   De stereo-jack aansluiting biedt ook plaats aan de aansluiting van een hoofdtelefoon op deze uitgang, waardoor u in stilte kunt oefenen.
   OPMERKING: Voor stil oefenen of opnemen zet u de versterker in de Standby (8) modus om de interne luidspreker stil te zetten.

6. Effects Loop Level
   De Effects Loop Level-schakelaar zet de effectenloop op +4dBV/-10dBV, waardoor u hem kunt gebruiken met professionele apparatuur (instelling +4dBV) of met effecten op gitaarniveau, zoals effectpedalen (instelling -10dBV).
7. Effects Loop Return
   Sluit hier de (mono) uitgang van een extern effectapparaat aan.
8. Effects Loop Send
   Sluit hier de (mono) ingang van een extern effectapparaat aan.
9. Footswitch
   De meegeleverde voetschakelaar wordt hier aangesloten. Met de voetschakelaar kun je de Boost inschakelen.

Technische specificaties

Vermogen (RMS): 10 Watt
Buizen: 1 x EL34, 1 X ECC83
Gewicht (kg): 14,9
Afmetingen (mm): 473 x 421 x 251
Voetschakelaar: FS-4S inbegrepen, optionele FS-8 voor bediening van Boost en Reverb.

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

1. Lees deze instructies.
2. Bewaar deze instructies.
3. Neem alle waarschuwingen in acht.
4. Volg alle instructies.
5. Gebruik dit apparaat niet in de buurt van water.
6. Maak alleen schoon met een droge doek.
7. Blokkeer geen ventilatieopeningen.
8. Installeer in overeenstemming met de instructies van de fabrikant.
9. Niet installeren in de buurt van warmtebronnen zoals radiatoren, warmteroosters, fornuizen of andere apparaten (inclusief versterkers) die warmte produceren.
10. Omzeil de veiligheidsfunctie van de gepolariseerde of geaarde stekker niet. Een gepolariseerde stekker heeft twee pennen waarvan de ene breder is dan de andere. Een geaarde stekker heeft twee pennen en een derde aardingspen. De brede pen of de derde pen zijn bedoeld voor uw veiligheid. Als de meegeleverde stekker niet in uw stopcontact past, raadpleeg dan een elektricien om het verouderde stopcontact te vervangen.
11. Bescherm het netsnoer tegen betrapping of beknelling, met name bij stekkers, stopcontacten en het punt waar ze uit het apparaat komen.
12. Gebruik alleen hulpstukken/accessoires die door de fabrikant zijn gespecificeerd.
13. Koppel dit apparaat los tijdens onweer of wanneer het voor lange tijd niet wordt gebruikt.
14. Laat al het onderhoud over aan gekwalificeerd onderhoudspersoneel. Onderhoud is vereist wanneer het apparaat op enigerlei wijze is beschadigd, bijvoorbeeld als het netsnoer of de stekker is beschadigd, er vloeistof is gemorst of er voorwerpen in het apparaat zijn gevallen, het apparaat is blootgesteld aan regen of vocht, niet normaal werkt of is gevallen.

"OM DIT APPARAAT VOLLEDIG VAN HET NET TE SCHEIDEN, TREKT U DE STEKKER VAN HET NETSNOER UIT HET STOPCONTACT".

OM HET RISICO OP BRAND OF ELEKTRISCHE SCHOK TE VERMINDEREN, STEL DIT APPARAAT NIET BLOOT AAN REGEN OF VOCHT EN PLAATS GEEN MET VLOEISTOFFEN GEVULDE VOORWERPEN, ZOALS VAZEN, OP DIT APPARAAT".
Dit symbool is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van belangrijke bedienings- en onderhoudsinstructies in de documentatie die bij het apparaat wordt geleverd.
Dit symbool is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van niet-geïsoleerde "gevaarlijke spanning" in de behuizing van het product die van voldoende omvang kan zijn om een risico op elektrische schokken voor personen te vormen.

Belangrijke veiligheidsinformatie!
LEES DE VOLGENDE INFORMATIE ZORGVULDIG DOOR. BEWAAR ALLE INSTRUCTIES VOOR TOEKOMSTIG GEBRUIK!
Volg alle waarschuwingen en instructies die op het product staan vermeld!

Hoge interne bedrijfsspanningen.
Open de behuizing van de apparatuur niet. Er bevinden zich geen door de gebruiker te onderhouden onderdelen in deze apparatuur. Laat al het onderhoud over aan gekwalificeerd onderhoudspersoneel.
Maak alleen schoon met een droge doek.
Er kan condensatie ontstaan aan de binnenkant van een versterker als deze van een koude omgeving naar een warmere locatie wordt verplaatst. Voordat je het apparaat inschakelt, wordt aanbevolen om het apparaat op kamertemperatuur te laten komen.
Ongeautoriseerde wijziging van deze apparatuur is uitdrukkelijk verboden door Blackstar Amplification Ltd.
Steek nooit voorwerpen van welke aard dan ook in de ventilatiesleuven op de behuizing van de apparatuur.
Stel dit apparaat niet bloot aan regen, vloeistoffen of vocht van welke aard dan ook.
Vermijd het plaatsen van met vloeistof gevulde vaten bovenop de versterker.
Plaats dit product niet op een onstabiele trolley, standaard of tafel. Het product kan vallen en ernstige schade aan het product of aan personen veroorzaken!
Bedek of blokkeer geen ventilatiesleuven of openingen.
Dit product mag niet in de buurt van een warmtebron worden geplaatst, zoals een fornuis, radiator of een andere warmteproducerende versterker.
Gebruik alleen het meegeleverde netsnoer dat compatibel is met de netspanning in uw regio.
Netsnoeren moeten altijd met zorg worden behandeld en moeten worden vervangen als ze op enigerlei wijze zijn beschadigd.
Breek nooit de aardingspen (aarde) op het netsnoer af.
Het netsnoer moet worden losgekoppeld wanneer het apparaat gedurende lange tijd niet wordt gebruikt.
Voordat het apparaat wordt ingeschakeld, moet de luidspreker worden aangesloten zoals beschreven in de handleiding met behulp van de kabel die door de fabrikant wordt aanbevolen.
Vervang beschadigde zekeringen altijd door het juiste type en de juiste waarde.
Koppel nooit de beschermende aardingsaansluiting los.
Hoge luidsprekerniveaus kunnen permanente gehoorschade veroorzaken. Vermijd daarom de directe nabijheid van luidsprekers die op hoge niveaus werken. Draag gehoorbescherming als je continu aan hoge niveaus wordt blootgesteld.
Als het product niet normaal werkt wanneer de bedieningsinstructies worden gevolgd, breng het product dan naar een gekwalificeerde service-ingenieur.
De Occupational Safety and Health Administration (OSHA) van de Amerikaanse overheid heeft de volgende toegestane blootstellingen aan geluidsniveaus gespecificeerd:

Volgens OSHA kan elke blootstelling die de bovengenoemde toegestane limieten overschrijdt, leiden tot enig gehoorverlies.
Oordoppen in de gehoorgang of over de oren moeten worden gedragen bij het gebruik van dit versterkingssysteem om permanent gehoorverlies te voorkomen als de blootstelling de hierboven vermelde limieten overschrijdt. Om bescherming te bieden tegen potentieel gevaarlijke blootstelling aan hoge geluidsdrukniveaus, wordt aanbevolen dat alle personen die worden blootgesteld aan apparatuur die hoge geluidsdrukniveaus kan produceren, zoals dit versterkingssysteem, worden beschermd door gehoorbeschermers terwijl dit apparaat in werking is.
