Blackstar LT-Echo 10 - Versterkerhandleiding

Inleiding

De LT-ECHO 10-producten zitten boordevol geweldige tonen die je van een Blackstar verwacht.
De LT-ECHO 10-versterker bevat het gepatenteerde Blackstar ISF-circuit, dat je oneindig veel mogelijkheden biedt om de klank van je versterker te veranderen.
Zoals alle Blackstar-producten is de LT-ECHO Series het resultaat van talloze uren nauwgezet onderzoek en ontwikkeling door ons ontwerpteam van wereldklasse; het Blackstar-team is gevestigd in Northampton (VK) en bestaat uit ervaren muzikanten die als enig doel hebben om gitaristen ultieme hulpmiddelen te bieden voor zelfexpressie. Alle Blackstar-producten worden onderworpen aan uitgebreide laboratorium- en praktijktests om ervoor te zorgen dat ze echt compromisloos zijn op het gebied van kwaliteit, betrouwbaarheid en bovenal – GELUID!
Als je het mooi vindt klinken en meer wilt weten over het Blackstar-assortiment producten, bezoek dan onze website op www.blackstaramps.com.

Functies

De LT-ECHO 10 is de oefenversterker, boordevol geweldige klanken en innovatieve functies die je van een Blackstar zou verwachten. Het gepatenteerde ISF-circuit (Infinite Shape Feature) geeft je oneindige aanpassingsmogelijkheden over de kenmerken van het toonregelingnetwerk en brengt je van de VS naar het VK en alles daartussenin. Je kunt nu dus effectief je eigen klank ontwerpen en eindelijk 'het geluid in je hoofd' vinden.
De LT-ECHO 10 heeft ook een volledig gespecificeerde speaker-geëmuleerde uitgang waarmee elke gitarist een geweldige klank rechtstreeks op tape of schijf, of via een hoofdtelefoon kan krijgen.
Voeg hier een MP3-/lijningang aan toe, waarmee je kunt meejammen met je favoriete nummers, en je hebt alles wat je nodig hebt om te oefenen of op te nemen.
Dit regelt de hoeveelheid tijd en feedback op de DELAY. Draai de knop met de klok mee om de tijd en feedback te verhogen voor een ruimtelijk grootkamergevoel en tegen de klok in om de tijd en feedback te verlagen voor een meer slapback-achtig effect.

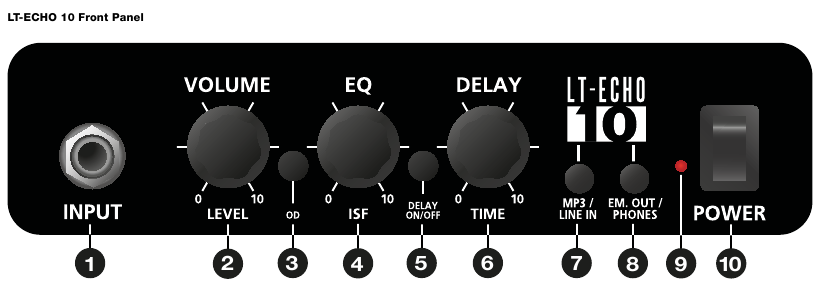

LT-ECHO 10 Voorpaneel

1. INPUT
   Sluit hier je gitaar aan. Gebruik altijd een gitaarkabel van goede kwaliteit.
2. VOLUME
   Dit regelt het volume van de Clean- en Overdrive-kanalen. Als je hem met de klok mee draait, wordt het volume hoger.
3. OD (OVERDRIVE)
   Druk op deze schakelaar om het Overdrive-kanaal te selecteren. Wanneer de schakelaar in het Overdrive-kanaal staat, is deze geselecteerd. Wanneer de schakelaar uit staat, is het Clean-kanaal in werking.
4. EQ/ISF (INFINITE SHAPE FEATURE)
   Met de gepatenteerde ISF-regeling kun je de exacte tonale signatuur kiezen die je verkiest. Volledig tegen de klok in heeft een meer Amerikaans karakter met een strakke bas en een agressiever midden, en volledig met de klok mee heeft een Brits karakter dat meer 'houtachtig' en minder agressief is.
5. DELAY ON/OFF
   Druk op deze schakelaar om de DELAY in te schakelen. Wanneer de schakelaar uit staat, is de DELAY uitgeschakeld.
6. DELAY TIME
   Dit regelt de hoeveelheid tijd en feedback op de DELAY. Draai de knop met de klok mee om de tijd en feedback te verhogen voor een ruimtelijk grootkamergevoel en tegen de klok in om de tijd en feedback te verlagen voor een meer slapback-achtig effect.
7. MP3 / LINE IN
   Sluit hier de uitgang van je MP3- of cd-speler aan. Pas het volume van de speler aan dat van je gitaar aan, zodat je kunt meespelen. Opmerking: de aansluiting is stereo.
8. SPEAKER EMULATED OUTPUT & HEADPHONES
   Deze uitgang emuleert de tonale kenmerken van een gitaarspeakerkast en biedt een natuurlijke overdrive-toon voor aansluiting op een opnameapparaat of mengpaneel, en voor gebruik met een hoofdtelefoon. Opmerking: wanneer hier een kabel is aangesloten, wordt de interne speaker van de combo losgekoppeld.
9. POWER INDICATOR LIGHT
   De stroomindicator gaat branden wanneer de versterker is ingeschakeld.
10. POWER
    Deze schakelaar wordt gebruikt om de versterker in en uit te schakelen.

LT-ECHO 10 Achterpaneel

1. MAINS INPUT
   Het netsnoer mag alleen worden aangesloten op een stopcontact dat compatibel is met de spannings-, vermogens- en frequentievereisten die op het achterpaneel staan vermeld. Raadpleeg bij twijfel een gekwalificeerde technicus.

Technische specificatie

LT-ECHO 10
Vermogen (RMS): 10 Watt
Gewicht (kg): 3
Afmetingen (mm): 216b X 252h X 142d
Speakergrootte: 3"

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

1. Lees deze instructies.
2. Bewaar deze instructies.
3. Neem alle waarschuwingen in acht.
4. Volg alle instructies op.
5. Gebruik dit apparaat niet in de buurt van water.
6. Maak het apparaat alleen schoon met een droge doek.
7. Installeer het apparaat in overeenstemming met de instructies van de fabrikant.
8. Niet installeren in de buurt van warmtebronnen, zoals radiatoren, warmteroosters, kachels of andere apparaten (inclusief versterkers) die warmte produceren.
9. Gebruik alleen hulpstukken/accessoires die door de fabrikant zijn gespecificeerd.
10. Haal de stekker van dit apparaat uit het stopcontact tijdens onweer of wanneer het lange tijd niet wordt gebruikt.
11. Laat al het onderhoud over aan gekwalificeerd onderhoudspersoneel. Onderhoud is vereist wanneer het apparaat op enigerlei wijze is beschadigd, bijvoorbeeld als het netsnoer of de stekker is beschadigd, er vloeistof is gemorst of er voorwerpen in het apparaat zijn gevallen, het apparaat is blootgesteld aan regen of vocht, niet normaal werkt of is gevallen.

"OM DIT APPARAAT VOLLEDIG LOS TE KOPPELEN VAN HET STROOMNET, TREKT U DE STEKKER VAN HET NETSNOER UIT HET STOPCONTACT".

OM HET RISICO OP BRAND OF ELEKTRISCHE SCHOKKEN TE VERMINDEREN, MAG U DIT APPARAAT NIET BLOOTSTELLEN AAN REGEN OF VOCHT. HET APPARAAT MAG NIET WORDEN BLOOTGESTELD AAN DRUPPELS OF SPATTEN EN ER MOGEN GEEN VOORWERPEN GEVULD MET VLOEISTOFFEN, ZOALS VAZEN, OP HET APPARAAT WORDEN GEPLAATST".

Belangrijke veiligheidsinformatie!
LEES DE VOLGENDE INFORMATIE ZORGVULDIG DOOR. BEWAAR ALLE INSTRUCTIES VOOR TOEKOMSTIG GEBRUIK!
Volg alle waarschuwingen en instructies op die op het product staan vermeld!

Hoge interne bedrijfsspanningen.
Open de behuizing van de apparatuur niet. Er bevinden zich geen onderdelen in deze apparatuur die door de gebruiker kunnen worden onderhouden. Laat al het onderhoud over aan gekwalificeerd onderhoudspersoneel.
Maak het apparaat alleen schoon met een droge doek.
Er kan condensatie ontstaan aan de binnenkant van een versterker als deze van een koude omgeving naar een warmere locatie wordt verplaatst. Voordat je het apparaat inschakelt, wordt aanbevolen om het apparaat op kamertemperatuur te laten komen.
Ongeautoriseerde aanpassingen aan deze apparatuur zijn uitdrukkelijk verboden door Blackstar Amplification Ltd.
Steek nooit voorwerpen van welke aard dan ook in ventilatiesleuven op de behuizing van de apparatuur.
Stel dit apparaat niet bloot aan regen, vloeistoffen of vocht van welke aard dan ook.
Plaats dit product niet op een onstabiele trolley, standaard of tafel. Het product kan vallen, waardoor het product of personen ernstig kunnen worden beschadigd!
Bedek of blokkeer ventilatiesleuven of openingen niet.
Dit product mag niet in de buurt van een warmtebron worden geplaatst, zoals een kachel, radiator of een andere warmte producerende versterker.
Gebruik alleen het meegeleverde netsnoer dat compatibel is met de netspanning in jouw regio.
Netsnoeren moeten altijd zorgvuldig worden behandeld en moeten worden vervangen als ze op enigerlei wijze zijn beschadigd.
Breek nooit de aardingspin op het netsnoer af.
Het netsnoer moet worden losgekoppeld wanneer het apparaat lange tijd niet wordt gebruikt.
Voordat het apparaat wordt ingeschakeld, moet de luidspreker worden aangesloten zoals beschreven in de handleiding met behulp van de kabel die door de fabrikant wordt aanbevolen.
Vervang beschadigde zekeringen altijd door het juiste type en de juiste waarde.
Koppel nooit de beschermende aarding van het lichtnet los.
Hoge luidsprekerniveaus kunnen permanente gehoorbeschadiging veroorzaken.
Vermijd daarom de directe nabijheid van luidsprekers die op hoge niveaus werken. Draag gehoorbescherming als je voortdurend wordt blootgesteld aan hoge niveaus.
Hoge luidsprekerniveaus kunnen permanente gehoorbeschadiging veroorzaken. Vermijd daarom de directe nabijheid van luidsprekers die op hoge niveaus werken. Draag gehoorbescherming als je voortdurend wordt blootgesteld aan hoge niveaus.
Als het product niet normaal werkt wanneer de bedieningsinstructies worden gevolgd, breng het product dan naar een gekwalificeerde onderhoudsmonteur.
De Occupational Safety and Health Administration (OSHA) van de Amerikaanse overheid heeft de volgende toelaatbare geluidsniveaublootstellingen gespecificeerd:

Volgens OSHA kan elke blootstelling die de bovenstaande toelaatbare grenzen overschrijdt, leiden tot enig gehoorverlies.
Oordopjes in de gehoorgang of over de oren moeten worden gedragen bij het gebruik van dit versterkingssysteem om permanent gehoorverlies te voorkomen als de blootstelling de hierboven uiteengezette grenzen overschrijdt. Om te beschermen tegen potentieel gevaarlijke blootstelling aan hoge geluidsdrukniveaus, wordt aanbevolen dat alle personen die worden blootgesteld aan apparatuur die hoge geluidsdrukniveaus kan produceren, zoals dit versterkingssysteem, worden beschermd door gehoorbeschermers terwijl dit apparaat in werking is.
