AAN DE SLAG

Sluit de stroomkabel aan op de MAINS INPUT (netstroomingang) van de versterker.

De stroomkabel mag alleen worden aangesloten op een stopcontact dat compatibel is met de spannings-, vermogens- en frequentievereisten die op het achterpaneel staan vermeld. Raadpleeg bij twijfel een gekwalificeerde technicus.
Steek uw gitaar in de IN-aansluiting. Gebruik altijd een gitaarkabel van goede kwaliteit.
Maak verbinding met een computer of actieve luidspreker met volledig bereik via de Cab Rig-uitgangen.
Sluit een geschikte gitaarluidsprekerkast aan op de bijpassende impedantie SPEAKER OUTPUT (luidsprekeruitgang): 8 Ohm of 16 Ohm. Gebruik altijd een luidsprekerkabel van goede kwaliteit voor luidsprekeruitgangen.

Gebruik niet beide luidsprekeruitgangen tegelijkertijd, dit beschadigt uw versterker. Sluit eerst de luidsprekerkabel aan op uw kast en vervolgens op uw AMPED-pedaal.
Schakel uw versterker in met de Power Switch (aan/uit-schakelaar).

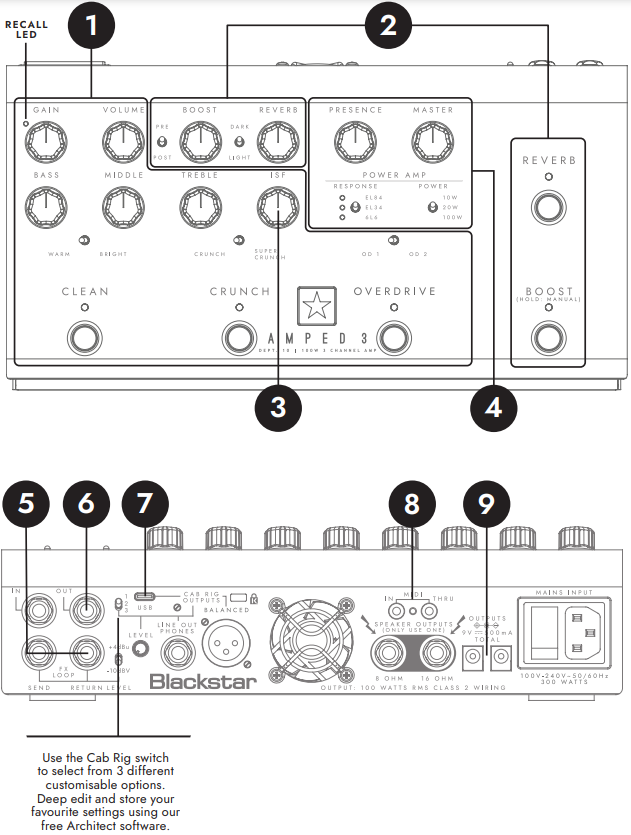

INSTALLATIE

PATCH-MODUS

Uw AMPED 3 staat standaard in "Patch"-modus (patch). In deze modus kunt u de instellingen die in uw versterker zijn opgeslagen voor elk kanaal oproepen – het geluid dat u hoort, is een opgeslagen patch en komt mogelijk niet overeen met de fysieke positie van de knoppen. Houd de kanaalvoetschakelaar ingedrukt totdat de RECALL LED (oproep-led) oplicht en de kanaal-led knippert om een nieuwe patch op te slaan.

MANUAL-MODUS

Om de Manual Mode (handmatige modus) te activeren, houdt u de BOOST-voetschakelaar ingedrukt totdat de recall LED (oproep-led) aangaat. In deze modus is 'wat je ziet wat je krijgt' – het geluid dat u hoort, komt overeen met de huidige positie van de knoppen.

VERSTERKER

Stel uw versterkergeluid in met deze bedieningselementen. Kies een voorversterkerkanaal uit een van de drie opties met behulp van de voetschakelaars en selecteer een voice (spraak) met behulp van de tuimelschakelaars. Pas de bedieningselementen aan om uw geluid vorm te geven. Een goed begin is om alle bedieningselementen op 12 uur te zetten.

BOOST EN REVERB

Gebruik deze voetschakelaars om het ingebouwde BOOST-pedaal en REVERB in te schakelen. Kies tussen twee reverb-geluiden en schakel de boost naar voor of na de voorversterker. Stel uw reverb-formaat en toon in Architect in.

ISF (INFINITE SHAPE FEATURE)

Meng uw EQ tussen een Brits en Amerikaans geluid, met behulp van Blackstar's gepatenteerde ISF-regeling.

EINDVERSTERKER

Kies uw eindversterker RESPONSE (respons) en POWER-waarde (vermogen) en stel vervolgens uw MASTER-volumeniveau in. Pas de presence (aanwezigheid) aan om uw respons te verfijnen, een goed begin is om op 12 uur te beginnen.

FX LOOP

Gebruik het return level (retourniveau) om het FX LOOP-niveau te schakelen tussen +4 dBu of -10 dBV. Stel uw FX LOOP-routering in op series of parallel met behulp van Architect.

UIT

Gebruik de OUT-aansluiting om uw AMPED 3 aan te sluiten op de ingang van een gitaarversterker. Het signaal wordt na de mastervolumeregeling afgenomen.

USB EN ARCHITECT

Sluit uw AMPED 3 aan op een pc of Mac en gebruik onze gratis Architect-software om meerdere presets te beheren en onze state-of-the-art Cab Rig-emulator DSP diepgaand te bewerken. Architect wordt ook gebruikt om de 3 snelle Cab Rig-presets te programmeren met behulp van de 3-weg tuimelschakelaar. Gebruik de USB-C Cab Rig-uitgang om hoogwaardige tonen rechtstreeks op uw computer op te nemen zonder dat een aparte audio-interface nodig is.

MIDI

Gebruik de meegeleverde TRS MIDI-naar-5-pins MIDI-adapter om functies via MIDI te bedienen. Het MIDI-kanaal staat standaard op 1 en kan worden ingesteld via Architect.

DC-UITGANG

Gebruik de 9V DC-uitgangen om compatibele pedalen aan te sluiten tot maximaal 500 mA. Overschrijd niet een gecombineerd totaal van 500 mA van de twee uitgangen.

VOICES

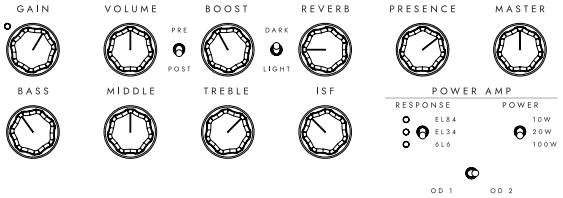

OD 2

Een strak high-gain kanaal met een goed gedefinieerde articulatie. Gebruik dit kanaal voor uw lead-tone of moderne ritmetonen.

Voorgestelde instelling - Modern High Gain

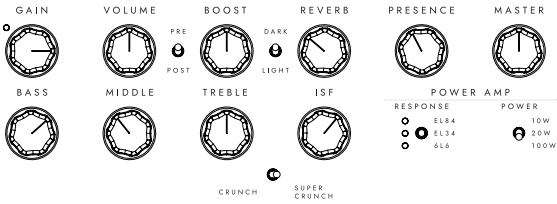

SUPER CRUNCH

Een hot-rodded klassiek kanaal dat geschikt is voor grote akkoorden en crunchy ritmisch spelen met een duidelijke scheiding van de noten.

Voorgestelde instelling - Heavy Rhythm Crunch

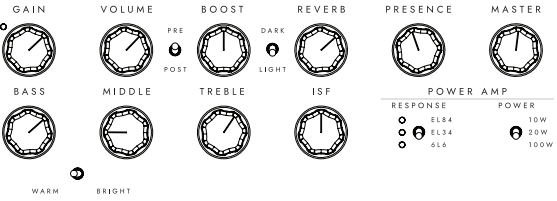

CLEAN WARM

Een clean, high-headroom klassiek Amerikaanse stijl kanaal. Gebruik de interactieve toonregelingen om ongerepte, heldere tonen te creëren.

Voorgestelde instelling - Boutique Clean

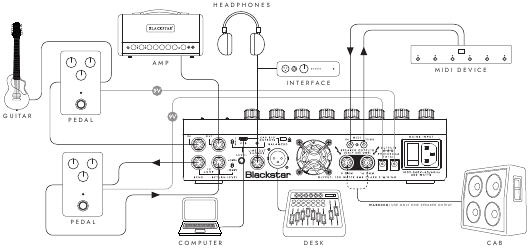

AANSLUITGIDS

Welkom bij AMPED 3
Laten we aan de slag gaan

www.blackstaramps.com/amped3-welcome

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

LEES DE VOLGENDE INFORMATIE ZORGVULDIG DOOR. BEWAAR ALLE INSTRUCTIES VOOR TOEKUNSTIGE REFERENTIE!
Neem alle waarschuwingen en instructies op het product in acht!

Open de behuizing van de apparatuur niet. Er zijn geen onderdelen in deze apparatuur die door de gebruiker kunnen worden onderhouden. Laat alle onderhoudswerkzaamheden over aan gekwalificeerd onderhoudspersoneel.
Alleen reinigen met een droge doek.
Er kan condensatie ontstaan aan de binnenkant van een versterker als deze van een koude omgeving naar een warmere locatie wordt verplaatst. Voordat u het apparaat inschakelt, wordt aanbevolen het apparaat op kamertemperatuur te laten komen.
Niet-geautoriseerde wijziging van deze apparatuur is uitdrukkelijk verboden door Blackstar Amplification Ltd.
Steek nooit voorwerpen van welke aard dan ook in de ventilatiesleuven op de behuizing van de apparatuur.
Stel dit apparaat niet bloot aan regen, vloeistoffen of vocht van welke aard dan ook.
Plaats dit product niet op een onstabiele trolley, standaard of tafel. Het product kan vallen en ernstige schade aan het product of aan personen veroorzaken!
Dit product mag niet in de buurt van een warmtebron worden geplaatst, zoals een fornuis, radiator of een andere warmte producerende versterker.
Batterijen mogen niet worden blootgesteld aan overmatige hitte, zoals zonlicht, vuur of iets dergelijks. Ze moeten worden afgevoerd volgens de plaatselijke milieuvoorschriften.
Plaats de apparatuur niet in een afgesloten ruimte, zoals een boekenkast of iets dergelijks. Bedek de ventilatieopeningen niet met voorwerpen zoals kranten, tafelkleden, gordijnen enz.
Alleen gebruiken op een hoogte van maximaal 2000 m. Alleen gebruiken in niet-tropische klimaatzones.
Er mogen geen open vuurbronnen, zoals brandende kaarsen, op het apparaat worden geplaatst.
De apparatuur moet worden gebruikt bij een maximale omgevingstemperatuur van 35 graden Celsius.

RISICO OP ELEKTRISCHE SCHOK
NIET OPENEN

Lees deze instructies,
Bewaar deze instructies
Neem alle waarschuwingen in acht.
Volg alle instructies.
Gebruik dit apparaat niet in de buurt van water.
Alleen reinigen met een droge doek.
Blokkeer geen ventilatieopeningen.
Installeer in overeenstemming met de instructies van de fabrikant.
Niet installeren in de buurt van warmtebronnen zoals radiatoren, warmteroosters, fornuizen of andere apparaten (inclusief versterkers) die warmte produceren.
Omzeil de veiligheidsfunctie van de gepolariseerde of geaarde stekker niet. Een gepolariseerde stekker heeft twee pinnen waarvan de ene breder is dan de andere. Een geaarde stekker heeft twee pinnen en een derde aardingspin. De brede pin of de derde pin is bedoeld voor uw veiligheid. Als de meegeleverde stekker niet in uw stopcontact past, raadpleeg dan een elektricien om het verouderde stopcontact te vervangen.
Bescherm het netsnoer zodat er niet op gelopen kan worden en het niet bekneld kan raken, vooral bij stekkers, stopcontacten en het punt waar ze uit het apparaat komen.
Gebruik alleen hulpstukken/accessoires die door de fabrikant zijn gespecificeerd.
Haal de stekker van dit apparaat uit het stopcontact tijdens onweer of wanneer het lange tijd niet wordt gebruikt.
Laat al het onderhoud over aan gekwalificeerd onderhoudspersoneel. Onderhoud is vereist wanneer het apparaat op enigerlei wijze is beschadigd, bijvoorbeeld wanneer het netsnoer of de stekker is beschadigd, er vloeistof is gemorst of er voorwerpen in het apparaat zijn gevallen, het apparaat is blootgesteld aan regen of vocht, niet normaal werkt of is gevallen.

OM HET RISICO OP BRAND OF ELEKTRISCHE SCHOKKEN TE VERMINDEREN, MAG U DIT APPARAAT NIET BLOOTSTELLEN AAN REGEN OF VOCHT EN MOGEN ER GEEN MET VLOEISTOFFEN GEVULDE VOORWERPEN, ZOALS VAZEN, OP DIT APPARAAT WORDEN GEPLAATST.

Dit symbool is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van belangrijke bedienings- en onderhoudsinstructies in de documentatie die bij het apparaat wordt geleverd.

Dit symbool is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van niet-geïsoleerde "gevaarlijke spanning" in de behuizing van het product die van voldoende omvang kan zijn om een risico op elektrische schokken voor personen te vormen.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Blackstar AMPED 3 handleiding
