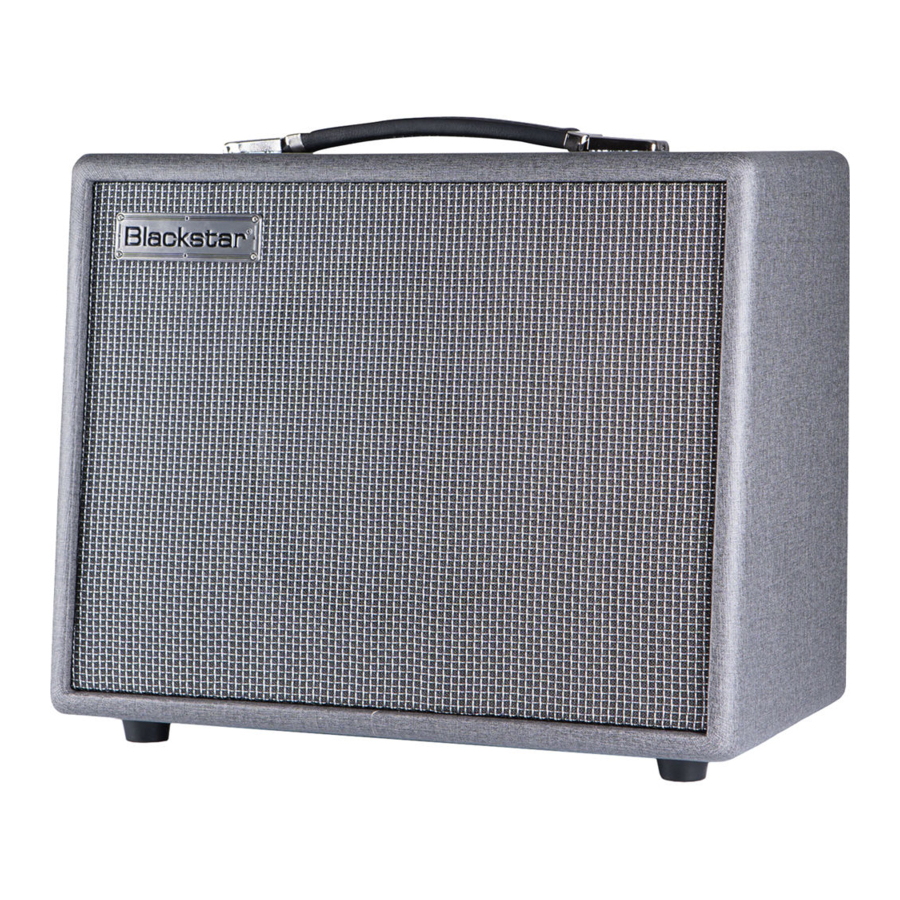

Blackstar Silverline Standard / Special Handleiding

Kenmerken

Sinds onze lancering in 2007 is Blackstar toonaangevend geweest in de innovatie van gitaarversterking. De Silverline-serie vertegenwoordigt het hoogtepunt van meer dan elf jaar technisch onderzoek en ontwikkeling. Deze versterkers hebben een intuïtieve bediening zoals een traditionele versterker, maar hebben de veelzijdigheid van programmeerbaarheid en Pro Digital Technology. Met de unieke bedieningselementen kunt u als gitarist uw eigen geluid op maat ontwerpen, opslaan en er vervolgens op vertrouwen dat de versterker in een live omgeving zal presteren.
De Response-regelaar maakt gebruik van Blackstar's gepatenteerde True Valve Power-technologie om zes verschillende eindbuisresponsen te bieden: EL84, 6V6, EL34, KT66, 6L6, KT88. Het levert de respons, dynamiek, sag en break-up karakteristieken van een buizenversterker en levert op unieke wijze hetzelfde akoestische vermogen als een equivalente buizenversterker. Dit betekent dat deze versterkers live presteren zonder compromissen.
Door gebruik te maken van een hoogwaardige Analog Devices inc. SHARC (Super Harvard Architecture) floating point processor om alle numerieke signaalverwerking in elke unit uit te voeren, bieden deze versterkers u het ultieme in tonale prestaties en flexibiliteit.
De Voice-regelaar heeft zes verschillende instellingen: Clean Warm, Clean Bright, Crunch, Super Crunch, OD 1, OD 2. In combinatie met Blackstar's gepatenteerde ISF-regelaar kunt u precies de gewenste toon krijgen.
De effectensectie levert tegelijkertijd Super Wide Stereo modulatie-, delay- en reverb-effecten van studiokwaliteit die u kunt opslaan met uw geluid.
Het diepgaand bewerken en opslaan van patches is eenvoudig met behulp van de Blackstar INSIDER-software. Patches kunnen worden gedeeld, geüpload en gedownload via de online community. Met de USB-connector kunt u ook rechtstreeks van uw versterker naar uw computer opnemen.
Een geëmuleerde uitgang, MP3/lijningang en geavanceerde voetschakeling maken het pakket compleet.
Door gebruik te maken van de unieke Voice-regelaar, de gepatenteerde ISF- en TVP-technologie die via de Response-regelaar kan worden geselecteerd, bieden de versterkers van de Silverline-serie ongeëvenaarde flexibiliteit en gebruiksgemak, waardoor u in feite het geluid in uw hoofd kunt ontwerpen en het live kunt leveren als LOUD as valve^TM.

Fabrieksinstellingen herstellen

De standaard fabrieksinstellingen en -patches kunnen op elk moment naar uw versterker worden teruggezet. Houd gewoon de MOD-, DLY- en REV-schakelaars tegelijkertijd ingedrukt terwijl u de versterker inschakelt. De bank-LED zal oplichten en veranderen van groen, naar oranje, naar rood, om aan te geven dat een fabrieksreset aanstaande is. Dit proces duurt in totaal twee seconden. Als een van de MOD-, DLY- en REV-schakelaars wordt losgelaten voordat de bank-LED alle kleuren heeft doorlopen en is uitgeschakeld, wordt de bewerking geannuleerd en blijft de versterker onaangetast.

Dit proces overschrijft alle gebruikerscontent

Voorpaneel

1. Input
   Sluit hier je gitaar aan. Gebruik altijd een afgeschermde gitaarkabel van goede kwaliteit.
2. Voice
   De Voice (stem)-regelaar verandert de preamp-voicing, variërend van ultra clean tot extreem overstuurd.
   • Clean Warm – Klassiek clean, dynamisch
   • Clean Bright – 'Boutique', zal opbreken wanneer hard gepusht
   • Crunch – Klassieke medium gain overdrive
   • Super Crunch – Meer gain en punch dan Crunch
   • OD 1 – Hot-rodded Master Volume overstuurd
   • OD 2 – Mid-boosted overdrive

Deze instelling wordt opgeslagen wanneer je een patch opslaat.

3. Gain
   De Gain-regelaar past de hoeveelheid overdrive of distortion aan. Lage instellingen, tegen de klok in, leveren een clean geluid op het randje van break-up. Naarmate de Gain-regelaar met de klok mee wordt gedraaid, wordt het geluid meer overstuurd, bewegend door prachtige crunch-tonen totdat, in de maximale positie, een volledig vervormde toon wordt bereikt. Deze instelling wordt opgeslagen wanneer je een patch opslaat.
4. Volume
   Dit regelt het preamp-volume. Met de klok mee draaien verhoogt het volume. Hoge volumeniveaus introduceren het effect van distortion en compressie van de buizen eindversterker, afhankelijk van de Response (9)-instelling die je hebt geselecteerd. Deze instelling wordt opgeslagen wanneer je een patch opslaat.
5. Bass
   De basregelaar past de hoeveelheid lage frequenties in je toon aan. Deze versterker heeft een geavanceerd toonvormingscircuit waarmee de toon strak en snijdend (tegen de klok in) tot warm en dreunend (met de klok mee) kan zijn. Deze instelling wordt opgeslagen wanneer je een patch opslaat.
6. Treble
   De treble-regelaar maakt een exacte aanpassing van de hoge frequenties binnen het geluid mogelijk. Bij lage instellingen (tegen de klok in) zal het geluid warm en donker van karakter zijn. Naarmate de treble-regelaar wordt verhoogd (met de klok mee) wordt het geluid helderder. Bij de maximale instellingen zal het geluid agressief en snijdend zijn. Deze instelling wordt opgeslagen wanneer je een patch opslaat.
7. ISF
   De gepatenteerde ISF-regelaar werkt in combinatie met de bas-, midden- en treble-regelaars. Hiermee kun je de exacte tonale signatuur kiezen die je verkiest. Volledig tegen de klok in heeft een meer Amerikaans karakter met een strakke onderkant en een agressievere midden, en volledig met de klok mee heeft een Brits karakter dat meer 'houtachtig' en minder agressief is.
   In tegenstelling tot conventionele 'contour'-regelaars en parametrische equalisatiesystemen, blijven de bas-, midden- en treble-regelaars interactief met elkaar, net als in een traditionele gitaarversterker-toonstapel. Dit leidt tot een zeer vertrouwde, muzikale respons. Deze instelling wordt opgeslagen wanneer je een patch opslaat.

8. Response
   De Response-regelaar levert Blackstar's gepatenteerde True Valve Power-technologie en biedt zes verschillende eindbuisresponsen – EL84, 6V6, EL34, KT66, 6L6 en KT88. Elke instelling levert de respons, dynamiek, sag en break-up-kenmerken van de geselecteerde buizen eindversterker. Dit betekent dat deze versterkers live zonder compromissen leveren.
   Blackstar's TVP-technologie verandert de kenmerken van het geluid van gecomprimeerd en sponsachtig naar dynamisch en strak.

   EL84	Klokachtige, vollere Class A met veel compressie
   6V6	Heldere Class A met hoge compressie en strakke middentonen
   EL34	Klassieke Britse Class A/B crunch met vollere, zachte break-up
   KT66	Rijke en warme vintage Britse hot biased Class A/B
   6L6	Strakke dynamische Class A/B met uitgebreide hoge en lage tonen
   KT88	Strakke, gedurfde en dynamische Class A/B met sterke lage tonen

   Naarmate je van EL84 naar KT88 gaat, wordt de hoeveelheid compressie en overdrive die beschikbaar is van elke buisrespons verminderd. Bovendien, wanneer een van de twee clean voices is geselecteerd, worden de outputcompressie en overdrive beïnvloed door de gain-regelaar.
   Deze instelling wordt opgeslagen wanneer je een patch opslaat.
   Effecten
   Er kunnen maximaal drie effecten van studiokwaliteit tegelijkertijd worden ingeschakeld.
   Alle Silverline Series-versterkers zijn voorzien van Super Wide Stereo-effecten via de stereo Emulated Output en stereo USB-audio-uitgang. Deze door Blackstar verbeterde stereofunctie kan worden bediend via de gratis Blackstar INSIDER-software.
   OPMERKING: Silverline Standard- en Silverline Special-versterkers produceren een mono live geluid uit hun enkele luidspreker.

9. MOD (Modulatie)
   Druk op deze schakelaar om het modulatie-effect aan of uit te zetten, of om het effect te focussen voor bewerking. Deze instelling wordt opgeslagen wanneer je een patch opslaat.
10. DLY (Delay)
    Druk op deze schakelaar om het delay-effect aan of uit te zetten, of om het effect te focussen voor bewerking. Deze instelling wordt opgeslagen wanneer je een patch opslaat.
11. REV (Reverb)
    Druk op deze schakelaar om het reverb-effect aan of uit te zetten, of om het effect te focussen voor bewerking. Deze instelling wordt opgeslagen wanneer je een patch opslaat.
    Bij alle drie de effectschakelaars laat de LED zien in welke staat deze zich bevindt:

    LED	Effect State	Description
    LED uit	Effect uit	Effect niet actief
    LED wit	Effect aan, maar niet 'gefocust' voor bewerking	Effect is actief, maar wordt niet beïnvloed door de effectregelaars op het voorpaneel
    LED oranje	Effect aan en 'gefocust' voor bewerking	Effect actief en beïnvloed door de effectregelaars op het voorpaneel

    Herhaaldelijk drukken op elke effectschakelaar op het voorpaneel heeft het volgende effect:

    Effect uit	Zet het effect aan en 'focust' het effect. Elk eerder gefocust effect keert terug naar een 'aan'-status
    Effect aan, maar niet 'gefocust'	Focust het effect. Elk eerder gefocust effect keert terug naar een 'aan'-status
    Effect aan en 'gefocust'	Zet het effect uit. Als er andere effecten aan staan, blijft het eerder 'gefocuste' effect 'gefocust'

    OPMERKING: Er kan slechts één effect tegelijkertijd 'gefocust' zijn

12. Effect Type
    Dit verandert het effecttype en bewerkt een parameter van het momenteel 'gefocuste' effect (modulatie, delay of reverb).
    Elk segment vertegenwoordigt een ander effect (vier voor elk type effect). Een LED laat zien welk effecttype momenteel actief is. De afstand die door het 'segment' wordt afgelegd, wijzigt een effectparameter. De effectentabel hieronder toont de wijzigbare parameters:
    Deze instelling wordt opgeslagen wanneer je een patch opslaat.
13. Effect Level
    Dit wijzigt een effectparameter, de effectentabel toont de wijzigbare parameters:
    Deze instelling wordt opgeslagen wanneer je een patch opslaat.
14. Tap
    De Tap-schakelaar wordt gebruikt om de snelheid/tijd van het huidige 'gefocuste' effect in te stellen. De tijd tussen elke druk op de tap-schakelaar definieert de ingestelde snelheid.
    Eenmaal ingesteld, knippert de Tap-LED in de tijd met de ingestelde snelheid van het momenteel 'gefocuste' effect.
    Tap 'Shift'
    De Tap-schakelaar kan ook fungeren als een 'Shift'-regelaar, waardoor toegang mogelijk is tot een aantal verborgen regelaars vanaf het voorpaneel van de versterker:
    • Het ingedrukt houden van de Tap-schakelaar en het draaien van de basregelaar verandert de resonantiewaarde.
      OPMERKING: dit is een masterregelaar en wordt niet opgeslagen in een patch.
    • Het ingedrukt houden van de tap-schakelaar en het draaien van de treble-regelaar verandert de PRESENCE-waarde.
    • Voor modulatie- en delay-effecten verandert het ingedrukt houden van de Tap-schakelaar en het draaien van de EffectsLevel-regelaar de snelheid/tijd van het effect
      Effectentabel

      Effect	Segment Parameter	Level Parameter	Tap Parameter
      MODULATIE
      Phaser	Mix	Diepte	Snelheid
      Flanger	Feedback	Diepte	Snelheid
      Chorus	Mix	Diepte	Snelheid
      Tremolo	Frequentiemodulatiediepte	Amplitudemodulatiediepte	Snelheid
      DELAY
      Linear	Feedback	Vertragingsniveau	Tijd
      Analogue	Feedback	Vertragingsniveau	Tijd
      Tape	Feedback	Vertragingsniveau	Tijd
      Multi	Feedback	Vertragingsniveau	Tijd
      REVERB
      Room	Grootte	Reverbniveau	-
      Hall	Grootte	Reverbniveau	-
      Spring	Grootte	Reverbniveau	-
      Plate	Grootte	Reverbniveau	-

      Deze instelling wordt opgeslagen wanneer je een patch opslaat.
15. Master Volume
    Dit regelt het algehele volume van je versterker. Met de klok mee draaien verhoogt het volume. Dit is een globale instelling en wordt niet opgeslagen bij het opslaan van een patch.
    Als de master volume op nul staat, maakt dit geluidloos opnemen mogelijk via de emulated output of USB. Het emulated level wordt geregeld via het preamp-volume.
16. Power Switch
    Deze schakelaar wordt gebruikt om de versterker aan en uit te zetten; de witte stip betekent dat de versterker aan staat.
17. USB
    Sluit hier een USB-kabel aan om de versterker aan te sluiten op een Windows-pc of Mac. Blackstar's INSIDER dus een groot aantal functies en kan worden gedownload van: www.blackstarinsider.co.uk
    Zie de USB-audio-sectie voor meer informatie.
    OPMERKING: De versterker verschijnt op een persoonlijke computer als een audio-opnameapparaat binnen opnamesoftware.
18. Manual
    Druk op deze schakelaar om te schakelen tussen de Manual Mode (handmatige modus) en de huidige patch. Wanneer de versterker in de Manual Mode staat, weerspiegelt het geluid de huidige fysieke positie van de knoppen. Dit is van toepassing op de Voice-, Gain-, Volume-, Bass-, Treble-, ISF- en Response-knoppen. Alle effecten die actief zijn bij het overschakelen naar de Manual Mode, worden in eerste instantie uitgeschakeld.
    Terwijl in de Manual Mode, kunnen alle regelaars nog steeds worden gewijzigd door een externe bron (Blackstar INSIDER-software, voetschakelaar), maar dit betekent dat het geluid de posities van de knoppen op het voorpaneel niet weergeeft.
    Tuner Mode (stemmodus)
    Het ingedrukt houden van de Manual-schakelaar (18) gedurende drie seconden activeert de tuner. De Recall Indicator LED (27) knippert continu om aan te geven dat de versterker in de Tuner Mode staat. De versterkeruitgang wordt gedempt in de Tuner Mode.
    De Manual-, Bank- en Channel-LED's geven de dichtstbijzijnde noot aan van de noot die wordt gespeeld.

    Bank LED	E-snaar (laag/hoog)
    CH1 LED	A-snaar
    CH2 LED	D-snaar
    CH3 LED	G-snaar
    CH4 LED	B-snaar

    De MOD-, DLY- en REV-LED's fungeren als indicatoren om te laten zien hoe dicht de gespeelde noot bij de gestemde noot ligt.

    MOD LED wit	Noot is te hoog (boven de toonhoogte)
    DLY LED oranje	Noot is zuiver
    REV LED wit	Noot is te laag (onder de toonhoogte)

    Alle andere LED's op het voorpaneel zijn uitgeschakeld in de Tuner Mode.
    Door op een willekeurige schakelaar te drukken, wordt de Tuner Mode verlaten.
19. Bank
    Druk op deze schakelaar om door de eerste drie banken met patches te bladeren.
    Bank 1 >’ 2
    Bank 2 >’ 3
    Bank 3 ’> 1
    De groene LED geeft aan dat Bank 1 actief is, de oranje LED geeft aan dat Bank 2 actief is en de rode LED geeft aan dat Bank 3 actief is.
    OPMERKING: De eerste drie banken kunnen worden geselecteerd vanaf het voorpaneel. Wanneer je Bank 4 en hoger activeert vanaf een externe controller (bijv. Blackstar INSIDER-software, voetschakelaar), is de Bank-LED uit, maar de kanaal-LED's blijven je de patchlocatie laten zien.
    Bijvoorbeeld:
    Patch 11 – Bank LED rood, Channel 3 LED aan.
    Het selecteren van Bank Up vanaf een externe controller schakelt je over naar patch 15 – Bank LED uit, Channel 3 LED aan.
    Wanneer de versterker in de Manual Mode staat, is de Bank-LED uit.
    Het kanaal wordt onthouden, daarom wordt de bijbehorende patch binnen de huidige bank geladen bij het bladeren door de banken.

20 – 23. Channels 1-4 (kanalen 1-4)
Channel 1 (kanaal 1) activeert de eerste patch binnen de momenteel actieve bank.
Channel 2 (kanaal 2) activeert de tweede patch binnen de momenteel actieve bank.
Channel 3 (kanaal 3) activeert de derde patch binnen de momenteel actieve bank.
Channel 4 (kanaal 4) activeert de vierde patch binnen de momenteel actieve bank.

24. Footcontroller (voetschakelaar)
    Sluit hier een van de volgende ondersteunde voetschakelaars aan.
    1-Button Footswitch (voetschakelaar met 1 knop)
    Gebruik een willekeurige vergrendelende voetschakelaar (bijv. een Blackstar FS-4) om te schakelen tussen de kanalen 1 en 2 van de momenteel geselecteerde bank.
    Voetschakelaar vergrendeld UIT (bijv. LED uit op de FS-4) activeert kanaal 1 Voetschakelaar vergrendeld AAN (bijv. LED brandt op de FS-4) activeert kanaal 2
    Blackstar FS-10 Footcontroller
    Met deze multifunctionele voetschakelaar heb je toegang tot alle patches, schakel je effecten in/uit, activeer je de tuner en programmeer je patches.
25. MP3/Line In
    Sluit hier de uitgang van je MP3- of audio-afspeelapparaat aan. Pas het volume van de speler aan zodat het overeenkomt met dat van je gitaar, zodat je kunt meespelen.
    OPMERKING: De verbinding wordt opgeteld tot mono.
26. Emulated Output/Headphone Out (gesimuleerde uitgang/hoofdtelefoonuitgang)
    Deze uitgang emuleert de tonale kenmerken van een gitaarluidsprekerkast en biedt een natuurlijke toon voor aansluiting op een opnameapparaat of mengpaneel.
    Om optimaal gebruik te maken van de stereo-effecten, gebruik je een stereo-jack naar twee mono-jacks splitkabel om twee kanalen van het opnameapparaat of de mixer aan te sluiten. De uitgang functioneert ook in een mono gitaar-type kabel. Gebruik altijd een afgeschermde kabel van goede kwaliteit.
    Het draaien aan de Volume-knop (4) regelt het Emulated Output-niveau. De Master Volume heeft alleen invloed op aangesloten luidsprekers/kasten.
    OPMERKING: Om 'geluidloos' op te nemen, zet je de Master Volume op nul. Je kunt ook opnemen via deze uitgang zonder aangesloten luidspreker, maar zorg ervoor dat er geen luidsprekerkabels zijn aangesloten op een van de luidsprekeruitgang jack sockets van de versterker, omdat dit het laadbeveiligingscircuit uitschakelt en schade aan de versterker veroorzaakt.
27. Recall
    Indicator De Recall Indicator laat zien of er een verschil is tussen de huidige waarde van een parameter in de versterker en de bijbehorende fysieke regelaar op het voorpaneel. Wanneer je bijvoorbeeld naar een andere patch overschakelt, weerspiegelen de regelaars op het voorpaneel mogelijk niet altijd de instelling die je hoort.
    Om onverwachte niveausprongen in de regelaar die je aanpast te voorkomen, hebben de knoppen op het voorpaneel geen effect op het geluid totdat de knop de huidige parameterwaarde bereikt. Eenmaal bereikt, knippert de Recall Indicator twee keer en neemt de knop de controle over de waarde en kan deze de waarde verhogen of verlagen.
    De recall-indicator knippert twee keer elke keer dat de fysieke knop 'door de waarde' gaat die in de huidige patch is opgeslagen.
    Recall is alleen actief voor Gain, Volume, Bass, Treble en ISF.
    Wanneer de tuner actief is, knippert de Recall Indicator continu.

Achterpaneel

28. Mains Input (netspanningingang)
    De meegeleverde afneembare netspanningskabel wordt hier aangesloten. De kabel mag alleen worden aangesloten op een stopcontact dat compatibel is met de spanning, het vermogen en de frequentievereisten die op het achterpaneel staan vermeld. Raadpleeg bij twijfel een gekwalificeerde technicus.

Programmeermogelijkheden

Patches opslaan

Om het huidige geluid als een patch op te slaan:

1. Houd een van de vier kanaalschakelaars een seconde ingedrukt. Alle vier de kanaal-LED's beginnen te knipperen.
2. Druk op de Bank-schakelaar om door de drie banken (groen, oranje, rood) te bladeren om de opslaglocatie te kiezen.
3. Druk eenmaal op een van de vier kanaalschakelaars om de patch op de gekozen locatie op te slaan.

De LED die overeenkomt met de gekozen opslaglocatie licht op en de nieuwe patch is actief.
Groene bank = Patches 1-4
Oranje bank = Patches 5-8
Rode bank = Patches 9-12
De versterkerbedieningselementen kunnen in elke fase van het opslagproces worden gebruikt om de patch te bewerken.
Druk op de Manual (Handmatig)-schakelaar in elke fase om het opslagproces te annuleren en de versterker terug te zetten naar de laatste status.
Het opslaan van een patch overschrijft elke vorige patch op die locatie.
Patches kunnen ook worden opgeslagen via de INSIDER-software van Blackstar of een aangesloten Blackstar FS-10 voetschakelaar.

Patches oproepen

Druk op een kanaalschakelaar om die patch te laden.
Door op de Bank-schakelaar te drukken, blader je door de drie banken - groen-oranje-rood. Het kanaal blijft behouden, dus de bijbehorende patch binnen de huidige bank wordt geladen bij het scrollen door de banken.
Als alternatief kunnen patches worden opgeroepen via de INSIDER-software van Blackstar of een aangesloten voetschakelaar.

Fabriekspatchestabel

USB-audio

Er worden standaard stuurprogramma's gebruikt om de versterker op een pc of Mac aan te sluiten, dus er zijn geen extra stuurprogramma's nodig. Als de audiowachttijd van uw computer te hoog blijkt te zijn, kan een generiek ASIO-stuurprogramma worden gedownload en gekoppeld aan uw versterker, bijvoorbeeld ASIO4ALL – www.asio4all.com. Voor een handleiding over USB-opname met lage latentie gaat u naar: www.blackstaramps.com/usbrecording
OPMERKING: Sluit de versterker altijd aan via een USB-hoofdpoort, die zich vaak aan de achterkant van de computer bevindt.
De uitvoer van de audio via USB kan worden gewijzigd via de Blackstar INSIDER-software en kan een van de volgende zijn:

• Speaker emulated stereo effected audio channels
• 2 x mono audio channels
  • Left – effected amplifier signal
  • Right – unprocessed guitar signal
• Reamping Mode

Reamping

De versterker kan via de Blackstar INSIDER-software in de Reamping Mode worden gezet. Dit is een niet-opslagbare instelling en wordt uitgeschakeld wanneer de USB-kabel wordt verwijderd of wanneer de versterker wordt uitgeschakeld.
Wanneer geactiveerd, stelt Reamping Mode de versterker in staat om een vooraf opgenomen, droog gitaarsignaal via USB te accepteren en een volledig verwerkt audiosignaal terug te sturen. Dit retoursignaal kan vervolgens worden vastgelegd met behulp van opnamesoftware op de aangesloten pc of Mac.

Firmware-update

Firmware-updates worden geïnitieerd via de Blackstar INSIDER-software. Er wordt een nieuwe versie van de Blackstar INSIDER-software uitgebracht wanneer er een update beschikbaar is. Elke update duurt ongeveer 60-120 seconden.
Wanneer de versterker (via USB) is aangesloten op een versie van de Blackstar INSIDER-software met nieuwere firmware, wordt een bericht weergegeven waarin u wordt gevraagd de nieuwste bestanden te installeren. Tijdens het updaten reageren de versterkerbedieningselementen niet. De Tap-LED knippert om data-activiteit tijdens het updateproces aan te geven.
De versterker mag niet worden uitgeschakeld tijdens een firmware-update. Als de versterker tijdens een update wordt uitgeschakeld, reageren de bedieningselementen niet meer nadat de stroom opnieuw is ingeschakeld en produceert de versterker geen geluid. De Tap-LED knippert om aan te geven dat de versterker geen geldige firmware bevat.
De versterker moet zijn aangesloten op de Blackstar INSIDER-software om geldige firmware opnieuw te installeren. Het updateproces start automatisch als de Blackstar INSIDER-software detecteert dat de versterker zich in deze staat bevindt.

Technische specificaties

Silverline Standard
Vermogen: 20 Watt
Gewicht (kg): 11,0
Afmetingen (mm): 450 (B) x 377 (H) x 238 (D)
Luidspreker: 1x10" Celestion VT-Junior, 4 Ohm
Voetschakelaar (niet meegeleverd): FS-4 vergrendelende voetschakelaar, FS-10 voetschakelaar

Silverline Special
Vermogen: 50 Watt
Gewicht (kg): 13,9
Afmetingen (mm): 505 (B) x 418 (H) x 248 (D)
Luidspreker: 1x12" Celestion V-Type, 4 Ohm
Voetschakelaar (niet meegeleverd): FS-4 vergrendelende voetschakelaar, FS-10 voetschakelaar

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

1. Lees deze instructies.
2. Bewaar deze instructies.
3. Neem alle waarschuwingen in acht.
4. Volg alle instructies op.
5. Gebruik dit apparaat niet in de buurt van water.
6. Reinig alleen met een droge doek.
7. Blokkeer geen ventilatieopeningen.
8. Installeer in overeenstemming met de instructies van de fabrikant.
9. Niet installeren in de buurt van warmtebronnen zoals radiatoren, warmteroosters, kachels of andere apparaten (inclusief versterkers) die warmte produceren.
10. Omzeil de veiligheidsfunctie van de gepolariseerde of geaarde stekker niet. Een gepolariseerde stekker heeft twee pinnen waarvan de ene breder is dan de andere. Een geaarde stekker heeft twee pinnen en een derde aardingspin. De brede pin of de derde pin is bedoeld voor uw veiligheid. Als de meegeleverde stekker niet in uw stopcontact past, raadpleeg dan een elektricien om het verouderde stopcontact te vervangen.
11. Bescherm het netsnoer tegen betrapping of beknelling, vooral bij stekkers, stopcontacten en het punt waar ze uit het apparaat komen.
12. Gebruik alleen hulpstukken/accessoires die door de fabrikant zijn gespecificeerd.
13. Haal de stekker van dit apparaat uit het stopcontact tijdens onweer of wanneer het lange tijd niet wordt gebruikt.
14. Laat al het onderhoud over aan gekwalificeerd onderhoudspersoneel. Onderhoud is vereist wanneer het apparaat op enigerlei wijze is beschadigd, zoals een beschadigd netsnoer of stekker, vloeistof is gemorst of er voorwerpen in het apparaat zijn gevallen, het apparaat is blootgesteld aan regen of vocht, niet normaal werkt of is gevallen.

"OM DIT APPARAAT VOLLEDIG VAN HET NET TE SCHAKELEN, TREKT U DE STEKKER VAN HET NETSNOER UIT HET STOPCONTACT".

"OM HET RISICO OP BRAND OF ELEKTRISCHE SCHOKKEN TE VERMINDEREN, MAG U DIT APPARAAT NIET BLOOTSTELLEN AAN REGEN OF VOCHT. HET APPARAAT MAG NIET WORDEN BLOOTGESTELD AAN DRUPPELEN OF SPATTEN EN VOORWERPEN GEVULD MET VLOEISTOFFEN, ZOALS VAZEN, MOGEN NIET OP HET APPARAAT WORDEN GEPLAATST".
Dit symbool is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van belangrijke bedienings- en onderhoudsinstructies in de documentatie die bij het apparaat wordt geleverd.
Dit symbool is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van niet-geïsoleerde "gevaarlijke spanning" in de behuizing van het product die groot genoeg kan zijn om een risico op elektrische schokken voor personen te vormen.

RISICO OP ELEKTRISCHE SCHOKKEN
NIET OPENEN

Belangrijke veiligheidsinformatie!
LEES DE VOLGENDE INFORMATIE ZORGVULDIG DOOR. BEWAAR ALLE INSTRUCTIES VOOR TOEKUNSTIGE REFERENTIE!
Volg alle waarschuwingen en instructies op die op het product staan!

Hoge interne bedrijfsspanningen.
Open de behuizing van de apparatuur niet. Er zijn geen onderdelen in deze apparatuur die door de gebruiker kunnen worden onderhouden. Laat al het onderhoud over aan gekwalificeerd onderhoudspersoneel.
Reinig alleen met een droge doek.
Er kan zich condens vormen aan de binnenkant van een versterker als deze vanuit een koude omgeving naar een warmere locatie wordt verplaatst. Voordat u het apparaat inschakelt, wordt aanbevolen het apparaat op kamertemperatuur te laten komen.
Ongeautoriseerde wijziging van deze apparatuur is uitdrukkelijk verboden door Blackstar Amplification Ltd.
Steek nooit voorwerpen van welke aard dan ook in ventilatiesleuven op de behuizing van de apparatuur.
Stel dit apparaat niet bloot aan regen, vloeistoffen of vocht van welke aard dan ook.
Plaats dit product niet op een onstabiele trolley, standaard of tafel. Het product kan vallen en ernstige schade aan het product of aan personen veroorzaken!
Dek ventilatiesleuven of openingen niet af en blokkeer ze niet. Dit apparaat mag alleen worden gebruikt in een goed geventileerde ruimte en mag nooit worden ingeschakeld in een slecht geventileerde ruimte, zoals een boekenkast.
Dit product mag niet in de buurt van een warmtebron worden geplaatst, zoals een fornuis, radiator of een andere warmteproducerende versterker.
Gebruik alleen het meegeleverde netsnoer dat compatibel is met de netspanning in uw regio.
Netsnoeren moeten altijd voorzichtig worden behandeld en moeten worden vervangen als ze op enigerlei wijze beschadigd zijn.
Breek nooit de aardingspin op het netsnoer af.
Het netsnoer moet worden losgekoppeld wanneer het apparaat gedurende lange tijd niet wordt gebruikt.
Een apparaat met klasse I-constructie moet worden aangesloten op een stopcontact met een beschermende aardverbinding.
De stekker van het netsnoer moet gemakkelijk bereikbaar blijven.
Voordat het apparaat wordt ingeschakeld, moet de luidspreker worden aangesloten zoals beschreven in de handleiding met behulp van de door de fabrikant aanbevolen kabel.
Vervang beschadigde zekeringen altijd door de juiste classificatie en het juiste type.
Koppel nooit de beschermende hoofdaardverbinding los.
Hoge luidsprekerniveaus kunnen permanente gehoorbeschadiging veroorzaken. Vermijd daarom de directe omgeving van luidsprekers die op hoge niveaus werken. Draag gehoorbescherming als u voortdurend wordt blootgesteld aan hoge niveaus.
Als het product niet normaal werkt wanneer de bedieningsinstructies worden gevolgd, breng het product dan naar een gekwalificeerde servicemonteur.
De Occupational Safety and Health Administration (OSHA) van de Amerikaanse overheid heeft de volgende toelaatbare blootstellingen aan geluidsniveaus gespecificeerd:

Volgens OSHA kan elke blootstelling die de bovenstaande toelaatbare limieten overschrijdt, leiden tot enig gehoorverlies.
Oordoppen in de gehoorgang of over de oren moeten worden gedragen bij het bedienen van dit versterkingssysteem om permanent gehoorverlies te voorkomen als de blootstelling de hierboven uiteengezette limieten overschrijdt. Om een potentieel gevaarlijke blootstelling aan hoge geluidsdrukniveaus te voorkomen, wordt aanbevolen dat alle personen die worden blootgesteld aan apparatuur die hoge geluidsdrukniveaus kan produceren, zoals dit versterkingssysteem, worden beschermd door gehoorbeschermers terwijl dit apparaat in werking is.

Referenties

• Architect Software - Blackstar
• ASIO4ALL Official Home – Universal Windows ASIO Driver
• Blackstar ID:CORE - PC USB Recording - YouTube

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Blackstar Silverline Standard / Special Handleiding

Beschikbare talen
