BE QUIET! PURE ROCK SLIM 2 Handleiding

Inhoud

1 Introductie
2 LEVERINGSOMVANG
3 Instellen
4 Download handleiding
5 In andere talen

Introductie

De volgende instructies leiden u door het installatieproces. Als u installatieproblemen ondervindt, aarzel dan niet om contact op te nemen met onze klantenservice door een e-mail te sturen naar service@bequiet.com. Houd er rekening mee dat be quiet! geen aansprakelijkheid kan aanvaarden voor schade veroorzaakt door compatibiliteitsproblemen.

LEVERINGSOMVANG

Instellen

De volgende onderdelen zijn hiervoor nodig:

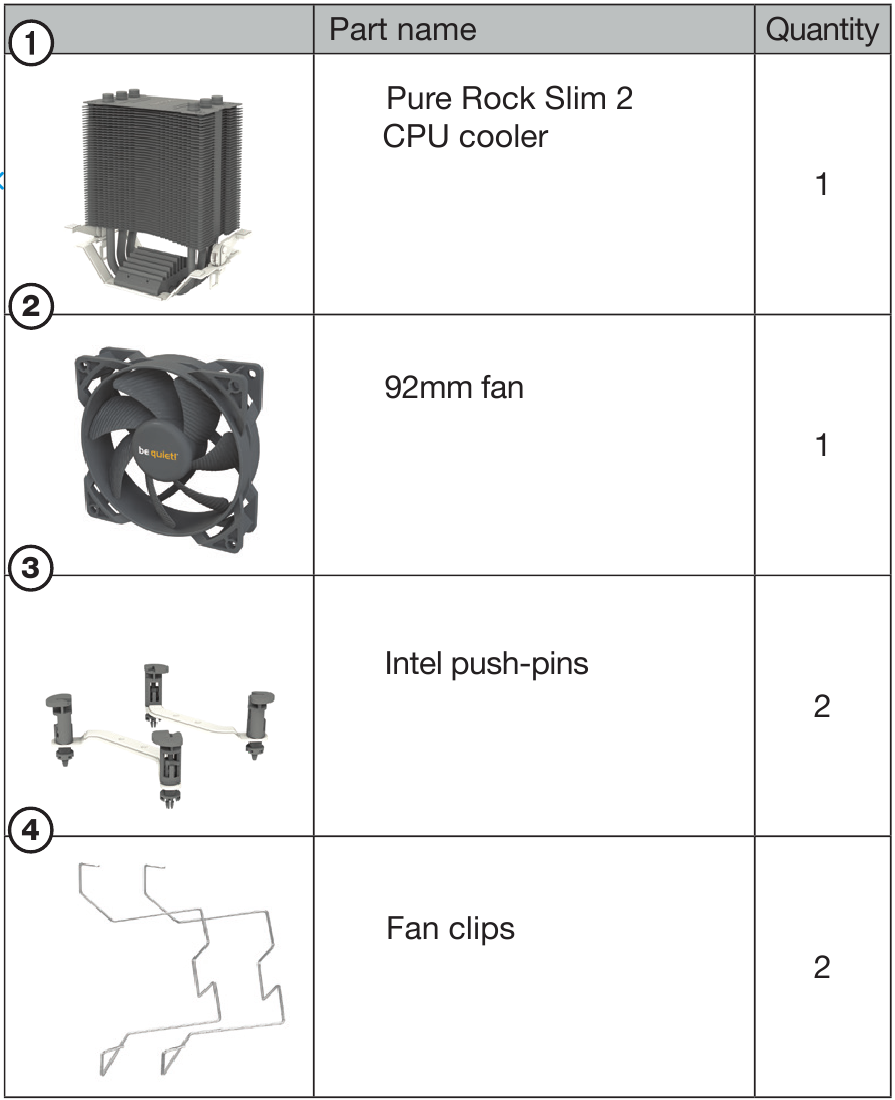

1x Pure Rock Slim 2 (1), 1x 92mm ventilator (2), 1x Intel push-pins (3), 2x ventilatorklemmen (4)

De CPU-koeler monteren

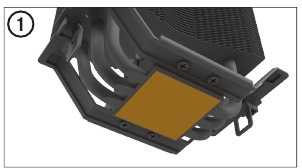

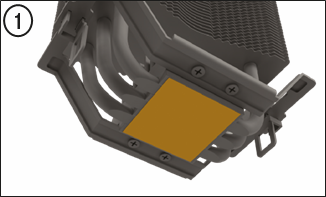

De beschermende afdekking aan de onderkant van de koeler moet worden verwijderd voordat deze tegen de CPU wordt geïnstalleerd.

De vooraf aangebrachte koelpasta is niet geschikt voor menselijke consumptie. Bij inslikken veel water drinken en dringend medische hulp inroepen. Buiten bereik van kinderen bewaren. Vermijd contact met de huid en ogen.
De CPU-koeler monteren
Om de CPU-koeler op een Intel-moederbord te monteren, moet u eerst de voorgemonteerde AMD-montage verwijderen door de verzonken M3x3-schroeven aan de onderkant los te schroeven. U kunt hiervoor elke kruiskopschroevendraaier gebruiken.

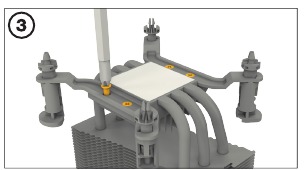

Bevestig de Intel push-pins montage op de koeler. U kunt hiervoor elke kruiskopschroevendraaier gebruiken.
Plaats de koeler op de CPU-eenheid. Zorg ervoor dat de Intel push-pins nauwkeurig in de gaten van het moederbord zijn geplaatst.
Om de be quiet! Pure Rock Slim 2 te installeren, drukt u de Intel push-pins in de bijpassende sockets. Om de koeler te verwijderen, draait u eerst de Intel push-pins tegen de klok in en tilt u ze vervolgens op.
De ventilator monteren

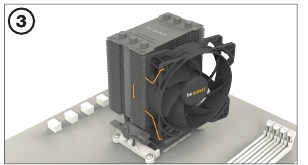

Bevestig de 92mm ventilator op de koeler met behulp van de ventilatorklemmen. Sluit de ventilator aan op het PWM-signaal van het moederbord. Wanneer u de 92mm ventilator demonteert, duwt u de inkepingen van de ventilatorklemmen weg van de ventilator.

De volgende onderdelen zijn hiervoor nodig:
1x Pure Rock Slim 2 CPU-koeler (1), 1x 92mm ventilator (2), 2x ventilatorklemmen (4)

De beschermende afdekking aan de onderkant van de koeler moet worden verwijderd voordat deze tegen de CPU wordt geïnstalleerd.

De vooraf aangebrachte koelpasta is niet geschikt voor menselijke consumptie. Bij inslikken veel water drinken en dringend medische hulp inroepen. Buiten bereik van kinderen bewaren. Vermijd contact met de huid en ogen.

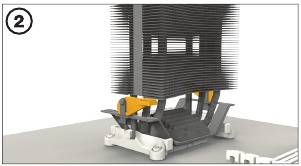

Monteer de CPU-koeler door de AMD-hendels aan beide zijden te draaien.
De ventilator monteren
Bevestig de 92mm ventilator op de koeler met behulp van ventilatorklemmen. Sluit de ventilator aan op het PWM-signaal van het moederbord. Wanneer u de ventilator demonteert, duwt u de inkepingen van de ventilatorklemmen weg van de ventilator.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download BE QUIET! PURE ROCK SLIM 2 Handleiding
