ESCORT ZR5 - Handleiding Laser Defense System

Belangrijke waarschuwing voor installatie

Lees deze handleiding aandachtig door om optimaal te profiteren van de prestaties en functies van uw nieuwe ZR5.
Rijd alstublieft veilig.

Let op
Dit product kan in sommige rechtsgebieden beperkt of verboden zijn. Controleer de toepasselijke wetten voordat u het gebruikt.

ZR5 vereist professionele installatie. Een selecte groep autospecialisten kan ZR5 voor u installeren. Ga naar EscortRadar.com om een erkende installateur bij u in de buurt te vinden.
Een poging om ZR5 te installeren zonder expertise op het gebied van elektronische installaties in de auto kan leiden tot persoonlijk letsel tijdens de installatie of schade aan de ZR5 en uw voertuig. Als uw voertuig tijdens de installatie beschadigd raakt, kunnen de veiligheidssystemen in gevaar komen, wat kan leiden tot persoonlijk letsel of schade aan eigendommen.

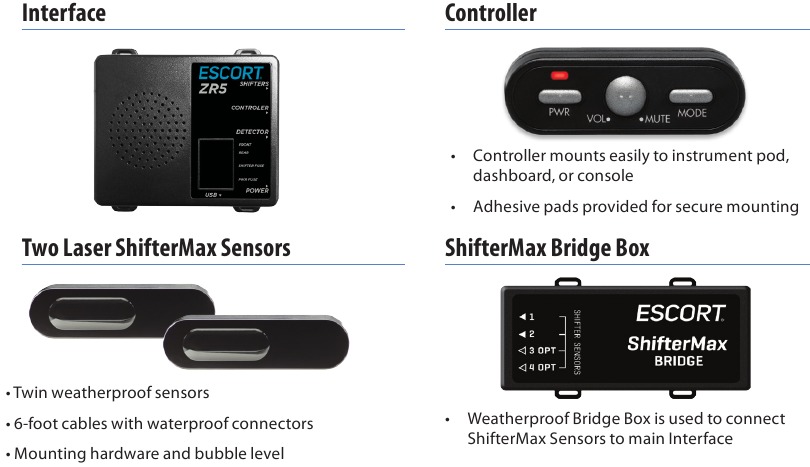

Wat is inbegrepen

Bedieningselementen en functies

Meldingsindicaties

De LED van de controller knippert rood tijdens een waarschuwing. Aangezien lasersignalen een mogelijke bedreiging vormen, ongeacht hoe zwak, waarschuwt ZR5 u met een volledig continu hoorbaar alarm, samen met een spraakmelding. De stem kondigt aan of het lasersignaal van voren of van achteren komt.
Als schakelen is uitgeschakeld, zegt ZR5, wanneer het een lasersignaal ontvangt, "alert" in plaats van "shifting".

Stroom

Druk op de PWR-knop om ZR5 in te schakelen. Om ZR5 uit te schakelen, houdt u PWR ingedrukt totdat u "Powering Down" hoort.

Volume en dempen

Houd de VOL/MUTE-knop ingedrukt om het volume van het alarm aan te passen. Het volume zal geleidelijk toenemen. Om het volume te verlagen, laat u de VOL-knop los en houdt u de VOL-knop snel opnieuw ingedrukt. Zodra u uw gewenste audioniveau hebt bereikt, laat u de knop los. Uw gewenste audioniveau wordt in het geheugen opgeslagen, zelfs nadat de detector is uitgeschakeld.
Zowel de ZR5-dempknop als de dempknop op de aangesloten detector dempen een alarm. Volgende meldingen worden normaal hoorbaar gealarmeerd.
Om het schakelen tijdelijk uit te schakelen gedurende 30 seconden; dubbeltik tijdens het ontvangen van een laseralarm op de dempknop van de ZR5 of de aangesloten detector. Na 30 seconden kondigt ZR5 aan dat het schakelen weer is ingeschakeld.

Modus

Druk op de MODE-knop om te schakelen tussen de modi "shifting" en "receive-only". Bij gebruik van de "receive-only" (alleen ontvangen) -modus zal ZR5 alleen waarschuwen voor lasersignalen zonder te schakelen.

Interface-installatie

1. Installeer de interface onder het dashboard met behulp van de meegeleverde kabelbinders.

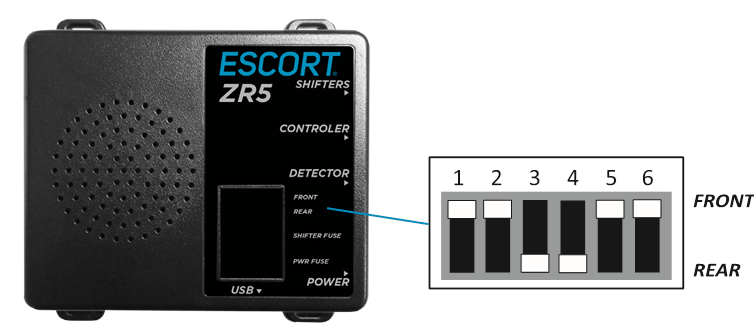

Wanneer u optionele Rear ShifterMax-sensoren gebruikt, moet u ervoor zorgen dat DIP-schakelaars 3 en 4 naar beneden in de REAR-positie worden verplaatst.

Opmerking:
Monteer de interface niet in de motorruimte van het voertuig!

2. Sluit de zwarte draad (-) aan op de aarde en de rood gestreepte draad (+) op een geschakelde 12-volt voeding. Als ZR5 "aan" wordt gelaten, wordt deze automatisch in- en uitgeschakeld met het contact.
3. ShifterMax Bridge Box, Display Controller Module en optionele radardetector worden allemaal op de interface aangesloten.
4. Het wordt aanbevolen dat nadat de interface is geïnstalleerd en op de stroom is aangesloten, alle andere componenten worden aangesloten en getest op de juiste werking voordat de installatie wordt voltooid.

Sensorinstallatie

Sensoren positioneren

Installeer elke sensor halverwege tussen de zijkant en het midden van het voertuig.

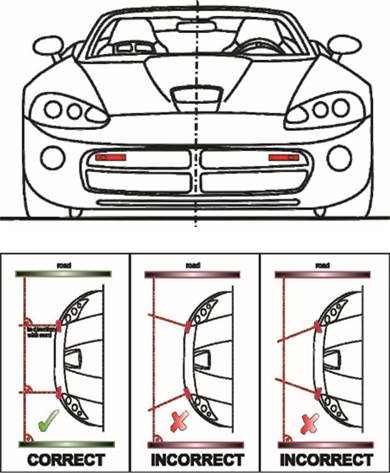

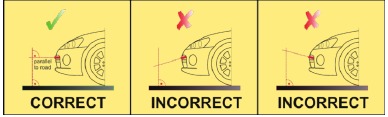

Voor optimale prestaties moeten de sensoren recht naar voren (of naar achteren, indien optionele sensoren achteraan worden geïnstalleerd) gericht zijn, niet onder een hoek. Zorg ervoor dat elke sensor evenwijdig is aan de weg (met behulp van de meegeleverde waterpas).

Opmerking
Het voertuig moet op een vlakke ondergrond worden geplaatst om de sensoren evenwijdig aan de weg te positioneren. Zorg ervoor dat de sensoren een vrij "zicht" op de weg hebben, zodat het apparaat goed kan functioneren. Installeer geen sensoren achter een stevig oppervlak dat laseroverdracht/-ontvangst zou blokkeren.

1. Klik de montagebeugel op de sensor en installeer de meegeleverde bouten, maar draai ze niet vast. Als de bouten niet in de sensor schroeven, zit de beugel achterstevoren.
2. Breng de dubbelzijdige tape aan op de onderkant van de montagebeugel van de sensor. Controleer de uitlijning aan de voorkant en monteer de sensor op een stevig oppervlak van het voertuig.
3. Gebruik de meegeleverde waterpas om ervoor te zorgen dat de sensor evenwijdig is aan de weg en draai de montagebouten van de sensor vast.
4. Herhaal dit voor extra sensoren.

Connectoren vastzetten met krimpkous
Zodra u alle componenten correct hebt geïnstalleerd en getest om ervoor te zorgen dat alle onderdelen goed werken, gebruikt u kabelbinders om de sensorkabels aan een stevig oppervlak te bevestigen, uit de buurt van hitte en bewegende onderdelen. Het is raadzaam om de meegeleverde krimpkousen te gebruiken om connectoren te beschermen tegen water, vocht, stof, enz.

Extra ShifterMax-sensoren

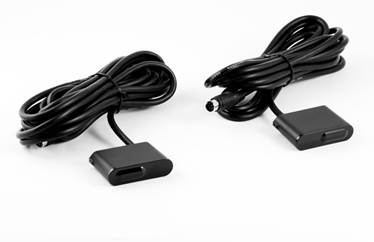

Extra Laser ShifterMax-sensoren, met meegeleverde montagehardware, worden afzonderlijk per paar verkocht.

Controller Shifter

1. Bepaal de beste locatie voor de Controller. Een optimale locatie is goed zichtbaar en bereikbaar vanuit de bestuurderspositie en interfereert niet met normaal rijden. Vermijd locaties waarvoor u door of rond het stuur moet reiken.
2. Reinig het montageoppervlak grondig.
3. Monteer de controller met behulp van de voorgeplakte lijm.
4. Leid de kabel naar de interface en steek deze in de poort met het label "Controller".

Bridge Box

1. De Shifter Bridge Box is weerbestendig. Om het aantal kabels dat door het schutbord wordt geleid te beperken, raden we aan om de Bridge Box in de motorruimte te installeren.
2. Schuif de meegeleverde krimpkous op de Bridge Box Interface-kabel en steek deze vervolgens in de kabel die uit de Bridge Box komt met het label "Interface" en leid de kabel naar de binnenkant van het voertuig. Krimp de krimpkous op de inline connector en zet de kabel vast met kabelbinders.
3. Leid de kabel naar de interface en steek deze in de poort met het label "Shifters".

Accessoires

Neem contact met ons op:

800.433.3487
www.EscortRadar.com

Veiligheidsmaatregelen

ZR5 is ontworpen om te voldoen aan hoge prestatie- en kwaliteitsnormen; er zijn echter bepaalde voorzorgsmaatregelen die in overweging moeten worden genomen voordat met de installatie en bediening wordt begonnen:

• Gebruik alleen originele ZR5-onderdelen die bij uw apparaat zijn geleverd. Sluit geen componenten van derden aan op uw apparaat en sluit geen meegeleverde componenten aan op producten van derden, aangezien dit storingen kan veroorzaken en de garantie ongeldig maakt.
• Er moet speciale zorg worden besteed aan de installatie van buitenste sensoren, aangezien het beschadigen van in de fabriek geïnstalleerde kabels of connectoren schade of defecten aan het apparaat kan veroorzaken en de garantie ongeldig kan maken.
• Hoewel de buitenste sensoren speciaal zijn ontworpen en vervaardigd om buiten te worden geïnstalleerd en in ruwe omgevingen te werken, moeten de interface en controller op een droge plaats worden geïnstalleerd en bewaard, bij voorkeur ergens in de bestuurderscabine. Storingen als gevolg van onjuiste installatie kunnen de garantie ongeldig maken.
• ZR5 kan niet detecteren door glas of andere transparante objecten, en bepaalde materialen kunnen infrarood licht absorberen.
• Controleer uw lokale wetgeving voordat u ZR5 gebruikt, aangezien het uitgezonden licht andere laserapparatuur kan storen.

Onderhoud

Zodra ZR5 is geïnstalleerd, kunnen er zich vuil en viezigheid ophopen op de voorkant van de sensoren, vooral in de winter. Om topprestaties te garanderen, controleert u regelmatig de voorkant van de sensoren en veegt u deze indien nodig schoon met een doek.

Kijk nooit onder geen enkele omstandigheid naar de sensoren terwijl ze zijn ingeschakeld en in werking zijn. Niet bekijken met optische instrumenten (zoals vergrootglazen).
